Какие генераторы лучше поставить на ВАЗ?

Ниже представлены рекомендации для разных моделей машин отечественного производства.

ВАЗ — 2106

Г-222 – более мощный и стабильный в работе автогенератор по сравнению со стандартным Г-221. Имеет встроенное реле зарядки АКБ и повышенную отдачу (50 А против 42 А), подойдет в «шестёрку» при условии использования щёток от Г-221 или изменения схемы подключения.

ВАЗ — 2107

Наиболее простой вариант модернизации электросети – устройство Г-222. В ВАЗ-2107 генератор устанавливают без дополнительных проблем. В этот автомобиль подойдёт устройство с силой тока в 55А от модели 2108. Единственная доработка, которая понадобится при монтаже, заключается в использовании дополнительного силового реле.

ВАЗ — 2110

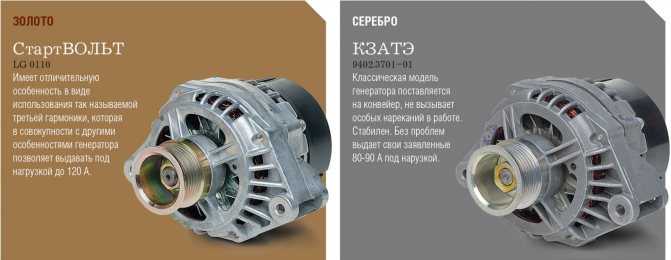

Штатный генератор ВАЗ-2110 – КЗАТЭ с силой тока 80 А. Имеет заводской индекс – 5102.3771. Рассчитываемый пробег – 140 000 км. В качестве альтернативных вариантов стоит рассмотреть устройства 94.3701 и на 120 А. Второй генератор на ВАЗ 2110 с инжекторным двигателем лучше установить в машины с большим количеством дополнительного оборудования, помимо видеорегистратора и мощной акустической системой.

ВАЗ — 2112 и 2114

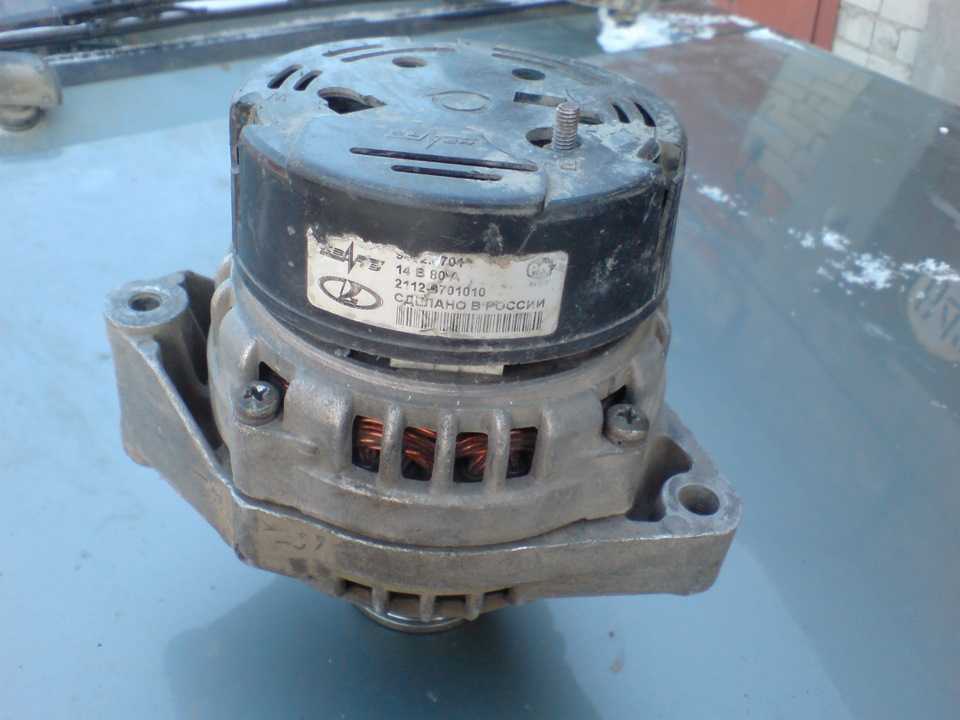

В машины ВАЗ-2112 и ВАЗ-2114 лучше установить генератор от Приоры или Калины с кондиционером. Это устройство выдаёт мощность в 115 А, что на 35 А больше по сравнению с заводским оборудованием. Единственная трудность, с которой столкнётся владелец 2114 при монтаже, заключается в необходимости замены шкива.

В качестве альтернативы можно рассмотреть автогенератор бренда Eldix мощностью 115 А. Однако к нему сложно найти запчасти, что вызовет определённые трудности даже при небольших поломках.

2115

Машины с инжекторными моторами оснащают генераторами с отдачей 80А. Это стандартная модель 94.3701. Для увеличения мощности рассмотрите вариант с КЗАТЭ 9402.3701 90А, который подходит по типу крепежа и имеет аналогичный шкив. Если необходимо, обеспечит работоспособность большого количества энергопотребляющих устройств.

Видео:ГЕНЕРАТОР ОТ ПРИОРЫ НА ВАЗ 2112.

В машину Lada Priora можно установить генератор российского или зарубежного производства. Один из лучших вариантов в плане надёжности работы – Bosch на 110 А. В качестве отечественного аналога можно рассмотреть КЗАТЭ 9402.3701-14 на 115 А.

Для большинства автомобилей Волжского завода лучше брать российские генераторные установки. Среди главных достоинств отечественной продукции отметим низкую стоимость, простоту технического обслуживания и ремонта, большое количество запчастей в магазинах. Более качественная альтернатива – оборудование немецкой марки Bosch. Лучше избегать покупки дешёвых китайских электрогенераторов.

Возможные причины неисправностей

Выделяют несколько распространенных причин, требующих от водителя заглянуть под капот «железного коня»:

• частичное или полное сгорание обмотки ВАЗ 2107;
• случаи межвиткового короткого замыкания;
• физический износ деталей;
• внешнее физическое воздействие;
• механическое повреждение.

Неопытным водителям ВАЗ 2108 или более ранних модификаций необходимо помнить об одном нюансе. При выборе осветительных приборов нужно учитывать их мощности. К примеру, решив установить противотуманные фары, мощность которых 40-50 Вт каждая, следует заглянуть в техническое описание ВАЗ 2106 или 07. Их установка допускается только, если генератор транспортного средства выдает более 55 А тока.

Несоблюдение указанного правила приводит к печальным последствиям. Повышенная нагрузка генератора ВАЗ приводит к быстрому его износу. Мощность агрегата постепенно снижается, что ошибочно воспринимается как незначительная поломка. Именно поэтому суммарная мощность всех потребителей напряжения не должна превышать максимальный уровень тока ВАЗ 2107, 08 или 06.

Из описанной выше проблемы проистекает еще одна — неправильная зарядка. Легковой автомобиль марки 2107 устроен таким образом, что зарядка генератора происходит во время движения. Все потребители электричества подобраны с учетом мощности устройства. В случае замены отдельных элементов без учета их мощности генератор ВАЗ получает меньше, чем необходимо, энергии.

Вынужденное «голодание» приводит к ускоренному износу и выходу его из строя. Большую опасность представляют гаджеты, существенно превышающие максимальный уровень вырабатываемого ВАЗ 2108 тока. В этом случае «железный конь» рискует остановиться в пути следования. На месте и даже в стенах СТО реанимировать генератор ВАЗ не получится.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

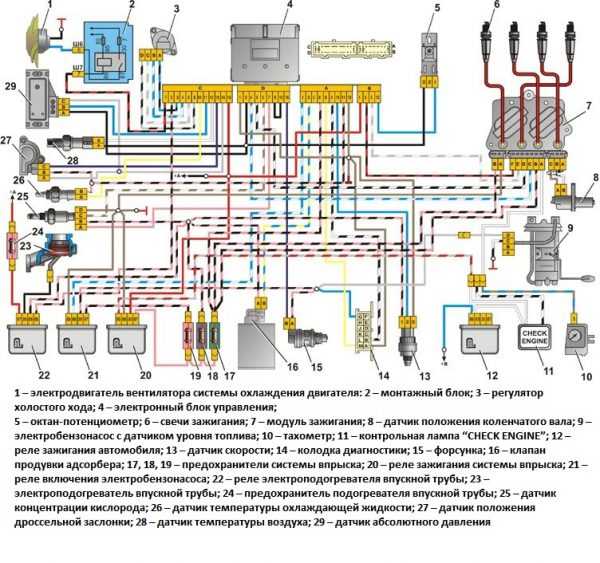

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители: силовых цепей главного реле;
• цепи постоянного питания контроллера;
• цепи реле электробензонасоса;

реле:

• главное;

бензонасоса;
электровентилятора;
диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы: стеклоомывателя;
• стеклоочистителя;
• вентилятора отопителя;
• вентилятора радиатора охлаждения;

прикуриватель;
часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Какой генератор лучше поставить на ВАЗ 2106 и 2107? Несколько вариантов — Все о авто

Многие интересуются, какой генератор лучше поставить на ВАЗ 2106 и 2107. Ведь у штатного прибора имеются некоторые недостатки, которые отрицательно сказываются на показателях. Штатные генераторы разрабатывались достаточно давно, и они не рассчитывались на большое количество энергопотребителей. В то время использовалась пара лампочек и стартер. Не удивительно, что при большом количестве приборов генератор не справляется со своими обязанностями. Приходится искать ему подходящую замену

Для этого, важно учесть все особенности электрических цепей машины. Новый прибор должен подходить к ним полностью

Штатный вариантКакой генератор лучше поставить на ВАЗ 2106 и 2107? Вопрос довольно сложный. Рассматривать его нужно, начиная с самого обычного варианта. Ведь любой производитель скажет, что именно штатный вариант должен устанавливаться на автомобиль. Рассмотрим особенности стандартного варианта Г221.

В этом типе генераторов реле регулятор устанавливается отдельно от щеточного узла. Это в некоторой степени облегчает работу по устранению некоторых неисправностей. Плюсом является удобство установки, нет необходимости подгонять проводку для подключения, все делается по стандартной схеме. Но, такой генератор маломощный, он выдает заряд максимум 42 А, что недостаточно для большей части современных аккумуляторов.

Из всего этого, можно сделать вывод, что штатный генератор конечно хорошо. Но, при наличии дополнительных приборов использовать его не очень выгодно. Лучше всего, подобрать более мощный вариант.

Г222Этот генератор предназначен для использования на Нивах. Он способен выдавать 50 А тока, что вполне достаточно для полноценной работы электрики. Отличие его от стандартного «шестерочного» генератора в наличии встроенного реле регулятора. Здесь оно собрано в один узел со щетками. Поэтому, для установки на ВАЗ 2106, просто необходимо произвести небольшую доработку. На 2107 эта электрическая машина устанавливается без особых помех и доработок.

Существует несколько способов доработки подобного генератора. Самым простым будет установка щеток от генератора Г221. Они прекрасно устанавливаются на место реле, собранного со щеточным узлом. Никаких доработок не требуется, это позволяет устанавливать такой генератор, даже людям без особых навыков. Существует возможность установки Г222 со штатным регулятором, но для этого, придется переделывать схему подключения генератора. Иначе, ничего не получится.

Генератор 2108Этот прибор достаточно часто ставят и на 2106, и на 2107. Связано это с его большей эффективность, он выдает зарядный ток 55 А, чего вполне достаточно большей части автомобилистов. Но, если в вашем автомобиле значительно больше оборудования, то лучше подобрать что-нибудь помощнее.

По креплению эти генераторы идентичны, поэтому с самой установкой проблем не возникнет. Конечно, если не забудете снять клемму с аккумулятора. Веселье начинается при подключении. Все дело в том, что на родной прибор накидываются 4 провода. На «восьмерочный» идет всего 3. Связано это с встроенным реле напряжения. Для получения нормального результата необходимо заизолировать черный провод, а остальные присоединяются, как обычно. При работе генератора будет гореть лампочка, показывающая разряд. Это, при таком подключении, нормальное явление. Соответственно, она должна гаснуть при отсутствии зарядки.

Выбор генератора для ВАЗ 2101

Производитель комплектовал ВАЗ 2101 генераторами модели Г-221. Максимальной силы тока 52 А было достаточно для работы всех штатных электроприборов. Однако установка автовладельцами дополнительного оборудования (мощной акустики, навигатора, дополнительных фар и т. п.) привела к тому, что Г-221 перестал справляться с повышенными нагрузками. Возникла необходимость замены генератора на более мощный.

Без особых проблем на ВАЗ 2101 можно установить следующие устройства:

1. Генератор от ВАЗ 2105 с максимальной силой тока 55 А. Мощности достаточно для работы обычной акустической системы и, например, дополнительной светодиодной ленты для освещения. Устанавливается на штатные крепления для генератора ВАЗ 2101. Отличия заключаются лишь в том, что реле регулятора встроено в корпус генератора, а на Г-221 оно расположено отдельно.
2. Генератор от ВАЗ 2106 с максимальной силой тока 55 А. Выдерживает небольшие перегрузки. Устанавливается на штатные крепления Г-221.
3. Генератор от ВАЗ 21074 с максимальной силой тока 73 А. Его мощности достаточно для работы любого дополнительного электрического оборудования. Устанавливается на штатные крепления ВАЗ 2101, но схема подключения немного отличается.
4. Генератор от ВАЗ 2121 «Нива» с максимальной силой тока 80 А. Самый мощный в ряду аналогов. Однако его установка на ВАЗ 2101 потребует значительных доработок.
5. Генераторы от иномарок. Оптимальный вариант — генераторы от «Фиат». Установка такого устройства на ВАЗ 2101 потребует заметных изменений конструкции крепления генератора и схемы его подключения без гарантий качественной работы.

Фотогалерея: генераторы для ВАЗ 2101

Генератор от ВАЗ 2105 устанавливается на штатные крепления ВАЗ 2101

Генератор от ВАЗ 2106 выдерживает небольшие перегрузки и устанавливается на штатные крепления Г-221

Мощности генератора от ВАЗ 21074 достаточно для работы любого дополнительного электрического оборудования

Генератор от «Нивы» установить на ВАЗ 2101 довольно сложно

Диагностика

Для проверки генератор можно не снимать. Проверку проводят с помощью тестера. Можно воспользоваться дешевым китайским тестером. Два щупа измерительного прибора нужно подключить к клеммам аккумулятора и проверить напряжение.

Анализ значений напряжения дает возможность судить об исправности генераторной установки. Какое выдает генераторное устройство напряжение, можно узнать из мануала.

Место расположения агрегата

Признаки неисправности устройства:

• постоянно горит контрольная лампочка зарядки или мигает при работе двигателя;
• аккумулятор либо не разряжается до конца, либо получает повышенный заряд;
• недостаточно хорошо светят фары при работающем двигателе, плохая работа других потребителей электроэнергии;
• слишком большая яркость фар, закипает электролит в аккумуляторной батарее;
• греется при большом напряжении;
• повышенные шумы во время работы двигателя со стороны генератора.

Возможны проблемы в щеточном узле, которые могут быть связаны с неисправностью щеток, их размером или с неполадками в трехуровневом регуляторе. Проверить размер и исправность щеток без снятия генератора невозможно. Но поменять щетки можно.

Признаки изношенности щеток:

• нет зарядки аккумулятора;
• скачет напряжение при зарядке;
• бортовое напряжение в сети ниже нормы.

Если щетки имеют длину меньше 0,5 см, то есть не соответствуют нужному размеру, их нужно заменить. Проверяется состояние щеток, как щетки перемещаются в пазах. После замены щеток, генератор восстанавливает свою работу через несколько минут, когда притрутся контактные кольца и щетки.

Трехуровневый регулятор напряжения

Вместе с держателями щеток следует проверить трехуровневый регулятор. При исправном регуляторе напряжение должно составлять 14,7 В. Если напряжение меньше 13 В, регулятор нужно менять на новый, так как он поддерживает необходимое напряжение для приборов в бортовой сети. Если регулятор неисправен, то греется установка. Процедура замены трехуровневого регулятора аналогична замене щеток, так как устройства извлекаются вместе.

Возможны проблемы не только со щеками, но и с диодным мостом.

Признаки неисправности диодного моста:

• полностью отсутствует зарядка;
• зарядка значительно превышает допустимые значения.

Ремонт диодного моста путем замены его запчастей проблематичен. Поэтому решить проблему можно путем замены диодного моста на новый. При замене диодного моста монтируют контактный болт, устанавливают выводы обмоток статора, устанавливают щеточный узел. После установки защитного кожуха монтируется диодный мост, подключается электропитание  и надевается ремень привода на шкив. После установки ремня на шкив следует проверить натяжение ремня привода.

Щетки генератора ВАЗ 2101. Замена

Замена щеток генератора является простой, и справиться с ней может каждый. Для того чтобы произвести замену вам понадобится лишь один инструмент — крестовая отвертка:

1. Нужно с ее помощью открутить один болтик крепления щеток к генератору.

Далее нужно проверить выступ, он называется их рабочею площадью щетки по высоте, важно, чтобы он был не менее 12мм, иначе щетки необходимо заменить, еще посмотреть на равномерность износа.
Если вы обнаружили износ, то данную деталь вы можете легко купить приблизительно за 50 рублей и заменить. Она продается во многих магазинах.
После, нужно установить все детали обратно.

Ремень генератора на ВАЗ 2107

«Семёрка» выходила с конвейера Волжского автомобильного завода в период с 1982 по 2012 годы. Изначально модель оснащалась приводным ремнём устаревшего на данный момент образца, имеющим гладкую поверхность без каких-либо шероховатостей. Однако более поздние ВАЗ 2107 стали переоснащаться под требования времени, что и привело к появлению ремней нового типа с зубцами.

Следует подчеркнуть, что самый популярный производитель ременных изделий для отечественного автопрома — это компания Bosch. На протяжении многих лет немецкий производитель выпускает качественную продукцию, которая как по размерам, так и по срокам службы полностью устраивает владельцев ВАЗ 2107.

Размеры ремней генератора

Все детали, применяющиеся в конструкции автомобиля, обязательно имеют маркировку и номера производителя. Конструкторские номера и размеры ремней для ВАЗ 2107 уточняются в эксплуатационных документах на эту модель:

• 2101–1308020 (гладкая поверхность), размеры — 10.0х8.0х944.0 мм;
• 2107–1308020 (зубчатая поверхность), размеры — 10.7х8.0х944.0 м.

Как правильно натянуть ремень на генератор

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

1. Новый генератор поставить на штатное место, насадив его на шпильки.
2. Гайки фиксации закрутить лишь до половины, не пережимая.
3. Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
4. Надеть новый ремень на шкив генератора.
5. Придерживая монтировку, начать натяжение ремня.
6. Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
7. После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
8. Закрутить гайку нижней шпильки до конца, не пережимая.

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Срок службы типового ремня на генератор ВАЗ 2107 обычно составляет 80 тысяч километров пробега. Однако ременную передачу рекомендуется менять и раньше, если проводится замена генераторной установки.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Источник

О токоскоростной характеристике

ТСХ – это зависимость тока, отдаваемого автомобильным генератором в бортовую сеть, от частоты вращения ротора при постоянном показателе напряжения. Этот параметр рассчитывается при работе устройства вместе с заряженным и исправным аккумулятором с номинальной ёмкостью не менее 50% от номинальной силы тока генератора. Характеристика рассчитывается в нагретом и холодном состояниях оборудования.

Основные потребительские характеристики

1. Максимальный ток.
2. Величина рабочего напряжения.
3. Номинальная мощность.
4. Передаточное число.
5. КПД.
6. Габаритные размеры и масса.

Основные рабочие параметры, тип и марка обычно указываются на щитке устройства.

Процедура замены генерирующего устройства

Перед началом работы проверяется исправность реле регулятора. Желательно выбрать модель, где показатель термокомпенсации максимально возможный. Указанная характеристика позволяет моделям 2106 2107 безаварийно работать на повышенных оборотах. Особенно внимательно указанный показатель надо изучить, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в зонах с жарким климатом.

Снятие сломавшегося устройства и установка нового не вызывает проблем, благодаря понятному способу крепления.

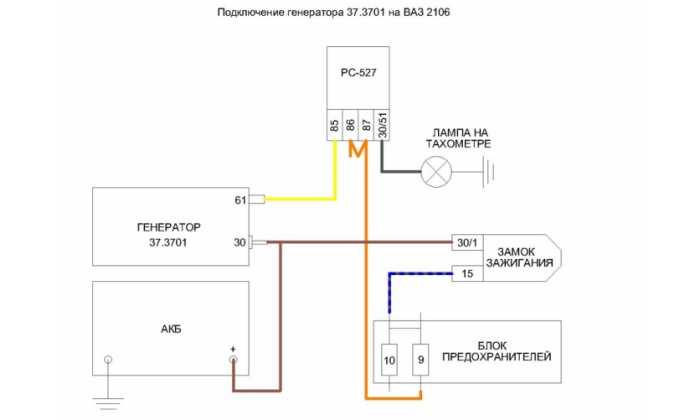

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 производится следующим образом.

Провода, сформированные в виде кольцевой клеммы, подключается на старое место в ВАЗ 2108. Обязательно нужно изолировать провод серого цвета, который никуда не подключается. Завершает процедуру установки подключение желтого провода к клемме. Если автовладелец не смог найти устройство требуемой мощности, то установить можно модель с ВАЗ 2108 на ВАЗ 2106 при условии учета суммарной мощности потребителей.

Бережное отношение и регулярные профилактические осмотры обеспечат машине длительную надежную эксплуатацию. Даже при незначительном падении оборотов или проблемах на этапе включения двигателя существует повод заглянуть под капот. Чем быстрее это делается, тем меньше вероятность дальнейшего распространения проблемы.

Генератор 73 Ампера.

С того момента как машина оказалась у нас, с генератором были, пусть несерьезные, но проблемы. Возможно от того, что он был собран из нескольких штук. Сам по себе он с 53-го Газона. 65 ампер изначально. Прошлой зимой менял на нем диоды, даже не мост целиком, а отдельно впаивал. Но на все свои 65 ампер он все же явно не работал. По косвенным признакам выявил, что пробита часть обмотки статора. А так как у меня мощный головной свет, по 100Вт каждая лампа, а плюс к нему добавился летом электровентилятор охлаждения, то все это дело тянуть хромому газоновскому генычу было уже не под силу. Вобщем выносил он мне мозг изрядно, в пробке ехать невозможно, тем более поздней осенью-зимой. Каждый день недозаряд аккума и, соответственно, проблемный запуск двигателя.

Но я все равно продолжал терпеть, летом еще более менее. И все-таки однажды осенью неприятный случай отправил многострадальный генератор на полку к запчастям. Короче говоря, он раскололся пополам). Батек у меня запасливый, поэтому временная замена подоспела сразу в лице наистандартнейшего капеешного генератора на 42 ампера. На первый взгляд он работал даже чуть лучше, чем его предшественник, а правильнее сказать стабильнее. Но естественно мощности его нехватало также катастрофически.

И вот я усердно копил денежные средства и все же созрел на покупку нового. Отчасти потому, что на полках магазинов появился аппарат от инжекторных классик, а именно 074i. + повлияла очередная репрессия со стороны нашего государства в виде «Дневных ходовых огней». Подкупало то, что он был на 73 Ампера, а также то, что устанавливается он без переделок по креплениям, так как корпус от обычного восьмерошного. Цена кусалась, да, что говорить. Максимум был замечен в Би-Би —

3200р. На оптовке за «Агрегатом» я нашел его за 2940. Там я его и купил.Вобще их три разновидности, насколько я понял, минимально отличающихся друг от друга встроенными регуляторами напряжения. Основная маркировка ВАЗ-21074i (372.3701-03). У меня 372.3701-05 с каким то более навароченным реле-регулятором и диодным мостом. Планировал брать с маркировкой …-03 на конце, он проще, но к сожалению на оптовке в наличии был только …-05.

Ну чтож, установка не заняла много времени, незначительные переделки в электрике, и вуаля, готово. Свет, вентилятор, печка, обогрев стекла, а напряжение на 1500 об.

14В. Одной вымораживающей проблемой меньше.

Так что, владельцам классик, желающим избавиться от проблем с недостаточной зарядкой аккума и не желающим геморроя с установкой, сменой шкивов и прочих вещей, отнимающих время, советую агрегат, которуму посвещена данная запись.

Еще раз подчеркиваю, данный генератор устанавливается на копейку БЕЗ переделок по креплениям и с минимальнейшими переделками по электрике (и то, если у вас стоял выносной регулятор напряжения).В интернете, например на форуме Автоклуба «ВАЗ-2101» в разделе «электрика», есть подробные описания об установке и использовании.

Источник

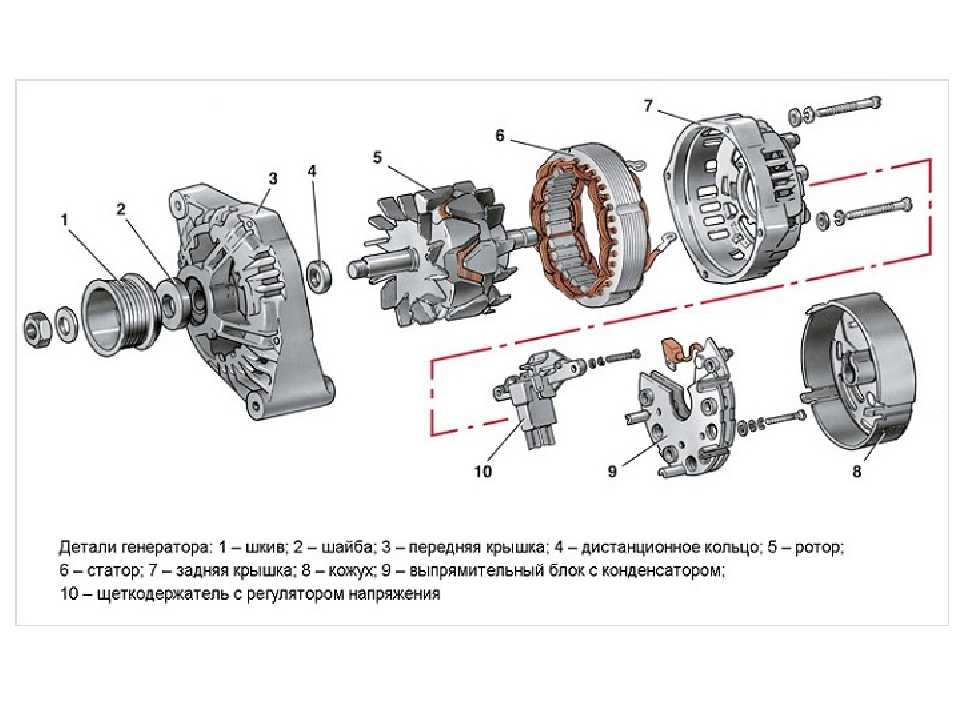

Ремонт генератора ВАЗ 2101 своими руками

Отремонтировать генератор ВАЗ 2101 своими руками довольно просто. Все работы можно разделить на пять этапов:

1. Демонтаж генератора с автомобиля.
2. Разборка генератора.
3. Дефектовка.
4. Замена износившихся и неисправных элементов на новые.
5. Сборка генератора.

Первый этап: демонтаж генератора

Для демонтажа генератора ВАЗ 2101 потребуются:

• рожковые ключи на 10, 17 и 19;
• монтажная лопатка.

Для снятия генератора потребуется выполнить следующие действия:

1. Снять с автомобиля правое переднее колесо.
2. Надёжно зафиксировать автомобиль на домкрате и дополнительных опорах.
3. Подлезть под машину с правой стороны и найти корпус генератора.
4. Ослабить, но не выкручивать до конца фиксирующую гайку корпуса.
5. Ослабить, но не выкручивать до конца гайку на шпильке кронштейна.
6. Для ослабления клиновидного ремня слегка сдвинуть корпус генератора.
7. Отсоединить идущий к генератору провод питания.
8. Отсоединить все провода и контактные соединения.
9. Снять фиксирующие гайки, потянуть генератор на себя и снять его со шпилек.

Видео: демонтаж генератора ВАЗ 2101

Второй этап: разборка генератора

Снятый генератор следует протереть мягкой тканью, очистив от основного слоя грязи. Для разборки устройства понадобятся:

• рожковый и накидной ключи на 19;
• удлинитель;
• головки на 8 и 10;
• молоток.

Сама разборка осуществляется в следующем порядке:

1. Откручиваются четыре гайки на задней крышке генератора.
2. Откручиваются гайки крепления шкива на корпусе.
3. Снимается шкив.
4. Корпус разделяется на две части (в одной останется статор, в другой — ротор).
5. Из части со статором удаляется обмотка.
6. Из части с ротором вытаскиватся вал с подшипниками.

Дальнейшая разборка предполагает выпрессовку подшипников.

Видео: разборка генератора ВАЗ 2101

https://youtube.com/watch?v=pUAgp4kTgzo

Третий этап: дефектовка генератора

На этапе дефектовки выявляют и устраняют неисправности отдельных элементов генератора. При этом часть работ можно выполнить и на стадии разборки

Особое внимание следует уделить:

• следам износа на поверхностях деталей;
• появлению нагара на проводах и контактах;
• наличию грязи и рабочих жидкостей внутри корпуса генератора;
• трещинам, зазубринам и другим механическим повреждениям деталей.

Все повреждённые и изношенные элементы обязательно меняются на новые.

Четвёртый этап: ремонт генератора

Сложность ремонта генератора Г-221 заключается в том, что для него трудно найти запчасти. Если подшипники ещё можно приобрести в интернете, то подобрать подходящую обмотку или выпрямитель будет очень нелегко.

Видео: ремонт генератора ВАЗ 2101

Поэтому список ситуаций для ремонта генератора ВАЗ 2101 сильно ограничен. Так, при заклинивании подшипников или износе щёток элементы для замены можно легко найти в автомагазинах.

Ремонт генератора на ВАЗ 2104

На самом деле ремонт генератора автомобиля — не самое трудное занятие

Важно правильно снять и разобрать устройство, а замена перегоревших или износившихся деталей проходит на интуитивном уровне. Поэтому автолюбители и говорят о том, что ремонтные работы на Г-222 вполне под силу даже водителю, ни разу не разбиравшему генераторы

Снимаем генератор с машины

Для работы потребуется заранее подготовить минимальный набор инструмента:

• рожковый ключ на 10;
• рожковый ключ на 17;
• рожковый ключ на 19.

После того как автомобиль остынет, можно приступать к демонтажным работам. Процедура сравнительно проста и не требует специфических познаний в сфере электрооборудования:

1. Снять колесо с правой передней стороны транспортного средства.
2. Убедиться, что машина надёжно стоит на домкрате.
3. Подлезть с правой стороны и найти корпус генератора.
4. Ослабить нижнюю гайку крепления, но пока не выкручивать её.
5. Ослабить гайку на шпильке с верхней стороны, тоже пока не выкручивая ей.
6. После этого можно сдвинуть корпус генератора на двигатель — таким образом ремень ослабляется, его можно без повреждений снять со шкива.
7. Отсоединить провод, идущий от вывода генератора.
8. Отключить проводку от обмотки.
9. Снять провод от щёток.
10. Выкрутить нижнюю и верхнюю гайки.
11. Потянуть генератор на себя, снять его с кронштейна двигателя.

Видео: инструкция по демонтажу

Устройство может быть очень грязным, поэтому перед тем, как его разбирать рекомендуется протереть корпус. Ведь в процессе разборки пыль может попасть на внутренние детали и привести к короткому замыканию.

Как разобрать генератор

Дальнейший этап работы требует смены инструментов:

• рожковый ключ на 19;
• накидной ключ на 19;
• трещотка (можно добавить удлинитель);
• головка на 8;
• головка на 10;
• небольшой молоточек.

Перед разбором корпуса генератора необходимо также подготовить ёмкости, в которые вы будете класть мелкие детали (гайки, шайбы, винты). Можно даже подписывать, с какого механизма были сняты те или иные детали, чтобы потом легче было собирать генератор обратно:

1. Первым делом нужно выкрутить четыре гайки на задней крышке.
2. Далее снять шкив, для этого потребуется выкрутить гайку его крепления.
3. После корпус можно разделить на две части. Одна часть легко выходит из другой. В итоге генератор распадается на статор с обмоткой и ротор.
4. Снять шкив с ротора — обычно он выходит легко. В случае затруднений можно постучать по нему молотком.
5. Вытащить из корпуса ротор с подшипниками.
6. Статор разобрать на детали, стараясь не задеть обмотку.

Видео: инструкция по разборке устройства

Как отремонтировать генератор

После процесса разборки устройства потребуется тщательно осмотреть каждую деталь. Деталь нуждается в замене, если:

• она покрыта налётом гари и копоти;
• виден сильный износ;
• на поверхности есть трещинки и зазубринки;
• наблюдается деформация внешнего вида.

Соответственно, чтобы провести полноценный ремонт, нужно заменить вышедшие из строя механизмы генератора на новые. На ВАЗ 2104 сейчас довольно-таки сложно найти подходящие элементы, поэтому сразу же стоит оценить целесообразность ремонтных работ. Может быть, проще купить оригинальный генератор, чем тратить время на поиски необходимых запчастей?

В большинстве случаев целесообразно провести замену, а не ремонт генератора

Если же был выбран путь ремонта устройства, необходимо будет убедиться в том, что все составные части идентичны штатным элементам. Даже небольшое отличие детали от «родной» может привести к некорректной работе генератора и даже к его поломке.

Замену механизмов производить во время сборки устройства в обратном порядке.
