Коды ошибок оптики, подсветки

Ниже описаны ошибки, возникающие в работе элементов оптики и подсветки.

Код ошибки VAG	Описание ошибки кода
00042 — 00043	Вышли из строя лампы стояночных огней.
00060	Неисправность в работе ламп противотуманного света.
00061	Вышли из строя лампы подсветки подножного пространства.
00063	Не работает реле включения фар реверсивного движения.
00079	Не работает реле включения света в салоне вашего Пассат.
00109 — 00110	Вышла из строя лампа повторителя указателя поворота на зеркалах заднего вида.
00120 — 00123	Неисправны лампы подсветки порогов дверей.
00129 — 00134	Поломка ламп подсветки внутренних и наружных ручек дверей.
00316	Не работает лампа подсветки задней части салона.
00694	Не работает подсветка переключателей или консольной панели.
00910	Не функционирует лампа аварийной световой сигнализации.
00966 — 00968	Вышел из строя предохранитель или не работают указатели поворотов.
00977 — 00988	Неисправность в работе предохранителей либо ламп ближнего света. Также коды этих ошибок могут свидетельствовать о неисправности стоп-сигналов или габаритных огней вашего Golf 4.
01368 — 01374	Не работает устройство автоматического включения аварийного сигнала.

Специалист на СТО производит диагностику бортового компьютера авто

С чего начинать ремонт?

Прозванивать каждый датчик, проверять систему ABS, напряжение, положение рулевого колеса, других агрегатов можно самостоятельно, но трудозатратно. Легче отвезти авто в центр диагностики, где автомеханики подключат сканер и считают ошибки с указанием неисправности: датчика, проводки, агрегата.

Сложнее обстоят дела, если поломка носит «плавающий» характер. В таких случаях, как правило, лампочка загорается во время движения, при следующем же запуске двигателя – гаснет. В таком случае можно закрепить сканер и ездить с ним, чтобы зафиксировать неисправность. Также есть ряд косвенных признаков, которые помогут вычислить проблему.

Как сбросить ошибку?

Обнулить комбинации необходимо после того, как получилось удалить все неисправности. Стирание кодов без устранения ошибок приведет к тому, что проблема останется, но информация о ней удалится из памяти блока управления.

Чтобы вывести комбинации после самодиагностики, выполняются следующие действия:

1. После чтения ошибок нажимается клавиша экономичного режима работы отопительного узла. Кнопка удерживается в течение трех секунд.
2. Если комбинации удалятся, на экране появится код 444.
3. Нажимается еще раз кнопка экономичного режима действия, чтобы покинуть меню самодиагностики.

Если для проверки использовался тестер, удаление производится так:

1. После считывания кодов в автомобиле отключается зажигание. Провод от сканера или адаптера отсоединять не нужно.
2. Нажимается клавиша замыкания контактов на устройстве.
3. Производится активация зажигания. Через 5 секунд контактные элементы размыкаются.
4. Зажигание в машине выключается. Все комбинации неисправностей будут удалены из памяти.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Стояночная тормозная система

Детали и узлы электромеханического стояночного тормоза:

1. Клавиша электромеханического стояночного тормоза -E538-. Место установки: в центральной консоли.
2. Контрольная лампа электромеханического стояночного тормоза -K213-. Место установки: в клавише электромеханического стояночного тормоза -E538-.
3. Клавиша AUTO HOLD -E540-. Место установки: в центральной консоли.
4. Контрольная лампа AUTO HOLD -K237-. Место установки: в клавише AUTO HOLD -E540-.
5. Контрольная лампа электромеханического стояночного тормоза -K214-. Место установки: в комбинации приборов.
6. Контрольная лампа тормозной системы -K118-. Место установки: в комбинации приборов.
7. Звуковой сигнал.
8. Блок управления электромеханического стояночного тормоза -J540- и блок датчиков ESP -G419- (выполнены в едином корпусе).
9. Уплотнительная шайба.
10. Правый исполнительный электродвигатель -V283-. Место установки: на заднем правом тормозном суппорте.
11. Винт Torx, 12 Н·м.
12. Левый исполнительный электродвигатель -V282-. Место установки: на заднем левом тормозном суппорте.

Снятие и установка блока управления электромеханического стояночного тормоза -J540-

Блок управления электромеханического стояночного тормоза -J540- и блок датчиков ESP -G419- установлены в едином корпусе под центральной консолью.

После замены блока управления электромеханического стояночного тормоза -J540- с блоком датчиков ESP -G419- необходимо кодировать блок управления ABS -J104- и выполнить базовую установку „тормозной системы“ (электромеханического стояночного тормоза).

Внимание: Сильные вибрации (падение, удар) могут вывести блок датчиков ESP -G419- из строя. После чего блок датчиков ESP -G419- уже непригоден для дальнейшего использования

Снятие

1. Снять центральную консоль.

2. Открутить три гайки -стрелки-.

3. Отсоединить разъем -1- от блока управления электромеханического стояночного тормоза -J540-.

4. Вынуть блок управления электромеханического стояночного тормоза -J540-.

Установка

Установка осуществляется в обратной последовательности.

При установке блока управления электромеханического стояночного тормоза -J540- необходимо обеспечить его правильное положение на кронштейне, исключающее появление в нем внутренних напряжений.

Примечание Категорически запрещается устанавливать блок управления электромеханического стояночного тормоза -J540-, впрессовывая его на посадочное место гайками крепления.

• Затянуть гайки крепления моментом 9 Н·м.
• Выполнить кодировку блока управления -J104- с помощью тестера → Система диагностики, измерения и информации автомобиля VAS 5051 в режиме Ведомый поиск неисправностей.

Что означает включение сигнала EPS

Одним из наиболее тревожных водитель Volkswagen Tiguan должен считать сигнал EPS. Сам термин расшифровывается как Electronic Power Control, так как в конструкции современных «Тигуанов» используются электронные дроссельные заслонки.

EPS — это электронное управление мощностью двигателя, которое включает в свой состав тормоза. Соответственно, если вдруг на приборной панели загорается значок EPS, это может свидетельствовать о проблемах с тормозной системой, так как лампа этого значка напрямую передаёт «сигнал бедствия» с датчика педали тормоза.

Что делать, если лампа EPS загорелась во время движения? Стоит присмотреться к лампочке: её постоянное горение (без миганий) говорит о том, что поломка постоянна (это точно не ошибка и не сбой). Однако если мотор работает в штатном режиме, имеет смысл ещё немного проехать и посмотреть на поведение горящей лампы. Если сигнал EPS не гаснет, необходима компьютерная диагностика.

Если же EPS появляется только на холостом ходу, а при газовке сразу гаснет, то требуется заменить блок дроссельной заслонки. Эту процедуру рекомендуется проводить руками специалистов.

Ошибка с кодомp227на volkswagen tiguan

Выявление такой ошибки не смертельно. В данном случае автомобилем можно будет безопасно управлять, а также осуществлять торможение. Ошибка информирует о том, что датчик дросселя занимает неправильное положение. Как можно скорее рекомендуется произвести ремонт своего автомобиля иначе могут возникнуть куда более серьёзные проблемы.

Ошибка с кодомp10а4на Volkswagen Tiguan

Данная ошибка свидетельствует о неисправности рабочей тормозной системы. Скорее всего, тормозной клапан вышел из строя. Необходимо немедленно устранить поломку. Эксплуатировать VolkswagenTiguanпри наличии такого кода ошибки строго запрещено. Неисправность возможно обнаружить с помощью проведения диагностики автомобиля.

Данные ошибки, к большому сожалению, не единственные, которыми обладает «Тигуан». Различного рода ошибок может быть больше десяти штук. Они также требуют незамедлительного устранения.

Программы для считывания ошибок

Наиболее известными и распространенными являются программы:

1. Вася Диагност, которая совместима со всеми версиями операционной системы Windows. Программа имеет русский интерфейс и работает с диагностическими шнурами различных типов, например, VAG COM 409.1 (интерфейс USB или СОМ-порт) или HEX-USB CAN.
2. Программное обеспечение VCDS, которое является оригинальным продуктом и работает только со шнуром HEX-USB CAN.
3. Русскоязычный VAG Tool, также работающий с HEX-USB CAN.
4. VDS-PRO, работающая под операционной системой MS-DOS и считывающая данные только по СОМ-порту шнуром VAG COM 409.1.
5. VAG EEPROM Programmer, обладающая небольшим набором функций и работающая с VAG COM 409.1 любого типа.
6. VAG K CAN Commander, более расширенный по функциональности вариант предыдущей программы.

Кроме того, есть масса узкоспециализированных программ для чтения и корректировки данных в отдельных электронных блоках машин. Например, в комбинации приборов или блоке управления трансмиссией.

Проведение диагностики на старом Пассат Б3 показано на видео от автора AUTO ремонт/NА/коленке.

Ошибки блоков управления, устройств

В этой таблице рассмотрены коды, свидетельствующие о неисправностях в блоках управления и других устройствах VW Golf, в том числе код 01314.

Код ошибки VAG
Описание неисправности
00001 — 00003
Поломка блока управления предохранителей, тормозной системы либо КПП.
00046 — 00047
Бортовой компьютер зафиксировал неисправность в работе электродвигателя, предназначенного для работы омывателя фар.
00056
Выход из строя вентилятора датчика температура в салоне Фольксвагена.
00058
Не работает или сбои в работе реле подогрева лобового стекла под щетками стеклоочистителя.
00164
Не функционирует элемент управления для контроля аккумулятора либо работает в аварийном режиме.
00179 — 00183
Поломка антенны системы управления доступом и правом запуска мотора.
00194
Не работает механизм блокирования вынимания ключа из замка.
00231 — 00232
Вышел из строя компонент данных коробки передач либо мотора.
00237 — 00240
Вышел из строя электромагнитный клапан тормоза передних или задних колес.
00457
Зафиксированы сбои в работе блока управления бортовой сети.
00461 — 00462
Зафиксированы сбои в элементах управления передних и задних сидений.
00463 — 00465
Бортовой компьютер зафиксировал неисправности в работе цифровой аудиосистемы, магнитолы, а также навигационной системы.
00474
Нужен ремонт устройства управления иммобилайзером.
00476
Не функционирует элемент управления бензонасоса.
00479
Необходим ремонт механизма дистанционного управления ЦЗ.
00532
Ошибке 00532 также следует уделить отдельное внимание. Код 00532 является распространенной болезнью Volkswagen Golf

Эта ошибка означает выявление сбоя в системе напряжения электропитания.
00588
Код 00588 также можно отнести к болезненным. В случае возникновения ошибки 00588 водитель должен знать, что бортовой компьютер определил неисправность пиропатрона подушки безопасности. В частности, речь идет о подушке безопасности именно водителя.
00909
Вышел из строя или обнаружена некорректная работа компонента управления стеклоочистителем.
00912 — 00915
Не работают выключатели стеклоподъемников.
00997 — 01001
Бортовым компьютером были обнаружены сбои в устройствах регулирования положения спинок, подголовников, подушек сидений.
01018
Поломка вентилятора охлаждения радиатора.
01043
Некорректная или устаревшая версия программного обеспечения.
01165
Поломка блока дроссельной заслонки.
01280 — 01285
Зафиксированы неисправности в работе системы безопасности: подушки могут не раскрыться в случае аварии.
01314
Ошибка 01314 также является одной из наиболее распространенных в автомобилях Фольксваген Пассат и Гольф. Если при диагностике на экране выскочил код 01314, то это свидетельствует о неисправности блока управления мотором. 01314 подразумевает срочный ремонт устройства управления двигателем, иначе бездействие может повлечь за собой другие проблемы.
01316
Поломка в устройстве управления тормозами Пассата или Гольфа.
01331 — 01334
Бортовой компьютер зафиксировал проблему в работе блоков управления передними и задними дверьми.
18434, 18435 (p2002, p2003)
Код ошибки p2002 Также довольно часто встречается в автомобилях Volkswagen Golf. Ошибки p2002 и p2003 означают неисправность в функционировании сажевых фильтров первого и второго ряда цилиндров.

Косвенные признаки причины поломки

• некорректная работа задних стоп-сигналов одновременно с горящим знаком EPS указывает, что необходимо проверять датчик педали тормоза,

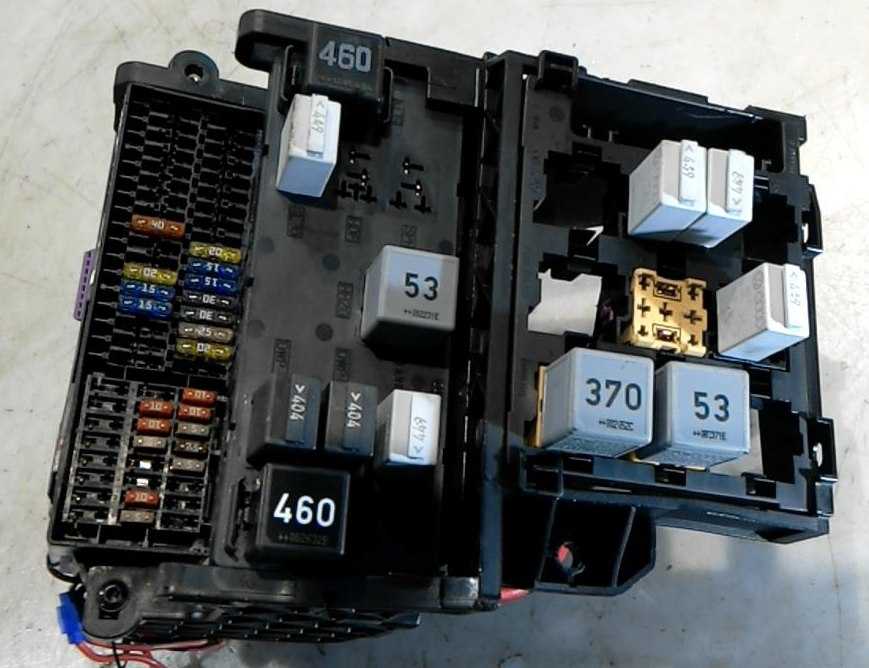

• при перепадах напряжения необходимо проверить предохранитель,
• если перед тем, как начала загораться лампочка, проводились какие-либо ремонтные работы, то обследуют датчики, провода в месте ремонтных работ.

Если же такого рода подсказок нет, то выявить проблему можно только с помощью сканера.

С неисправной системой стабилизации можно ездить долго, но безопасность пассажиров автомобиля находиться под угрозой, а цена вопроса может быть мизерной.

При эксплуатации автомобиля Volkswagen Tiguan периодически возникают проблемы технического характера, о которых электроника автомобиля оповещает в виде ошибки с уникальным кодом, расшифровав которые мы можем точно определить источник проблемы и произвести оперативное устранение проблемы в своем автомобиле без помощи специалистов.

Внешний вид: основные изменения и отличия от предшественника

Начать более подробное знакомство с Тигуаном 2 поколения мы решили с детального изучения внешнего вида, а также со сравнения его с первым поколением.

Как можно видеть по опубликованным фотографиям, новое поколение немецкого кроссовера получило достаточно большое количество изменений в которые вошли:

• новая решетка радиатора;
• передние фары;
• противотуманные фары;
• крышка капота;
• форма боковых зеркал;
• появился новый бампер;
• изменился дизайн легкосплавных дисков.

На боковой части появились выштамповки, изменилась форма задних фонарей с округлой на более прямоугольную, это касается и самого кузова, который также получил более строгий вид за счет рубленных форм и прямых линий. Отметим, что как и ранее кроссовер будет доступен в трех вариантах исполнения:

• для города;
• для бездорожья;
• спортивная версия.

Напомним, что основные отличия этих версий заключались в дизайне бампера, а точнее в наличие или отсутствие нижний губы (отличия версии для города и версии для бездорожья), что увеличивало угол въезда. Спортивная версия имела обвес R-Line, в который входил иной передний и задний бампер, а также накладки на пороги.

Компьютерная диагностика автомобиля Volkswagen Tiguan

Компьютерная диагностика необходима любому современному автомобилю, чтобы считать коды ошибок и выявить текущее состояние основных узлов. Диагностика Volkswagen Tiguan способна быстро обнаружить все неисправности в конструкции авто и своевременно их устранить. Коды ошибок призваны уведомлять водителя или специалистов СТО о наличии той или иной проблемы.

Все коды ошибок демонстрируются на экране компьютера в режиме реального времени. Самые современные системы отслеживания могут даже перекодировать параметры, чтобы водитель сразу увидел, что не так с его автомобилем.

На сегодняшний день использование специальных приборов и стендов позволяет тщательным образом проверить работоспособность всех электронных систем автомобиля и предупредить возникновение поломок.

Треск фольксваген тигуан

При проведении диагностики в первую очередь подключились к диагностическим компьютерам. Случай достаточно распространенный на данных типах двигателей. Проверили в первую очередь состояние цепи и степень ее растяжения.

В результате компьютерной диагностике получили, что угол опережения впускного вала уже вышел за заводские параметры. Если бы автомобиль проездил еще немного дольше, у него мог бы загореться чек. Это конкретно бы указывало на данную проблему – износ цепи ГРМ.

Владелец Фольксвагенвыбрал оригинальный ремкомплект, он был у нас наскладе, поэтому сразу приступили к ремонту.

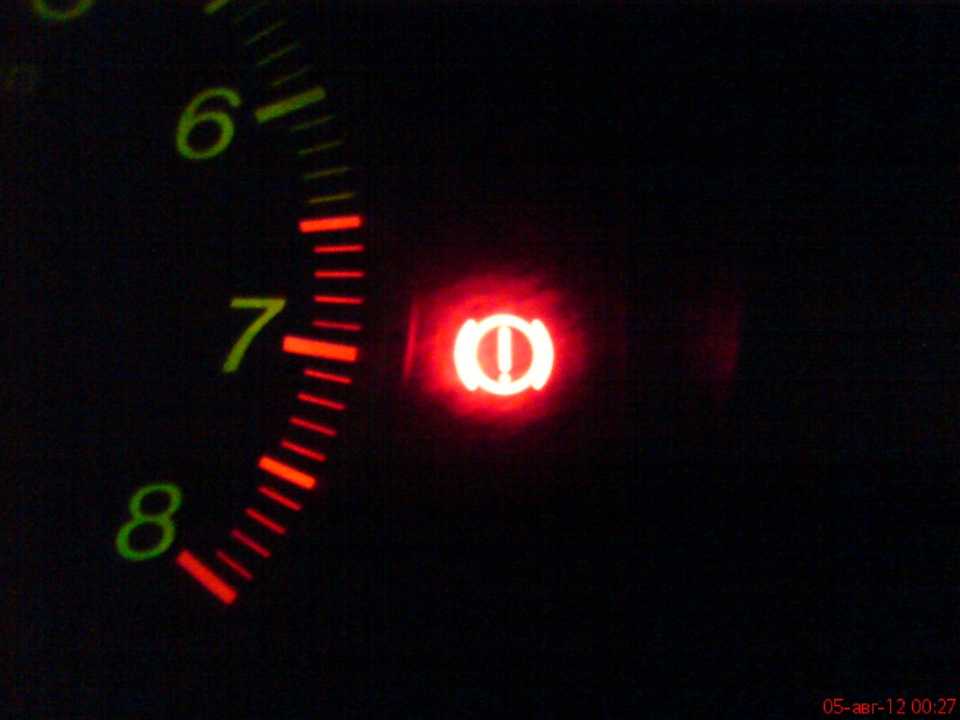

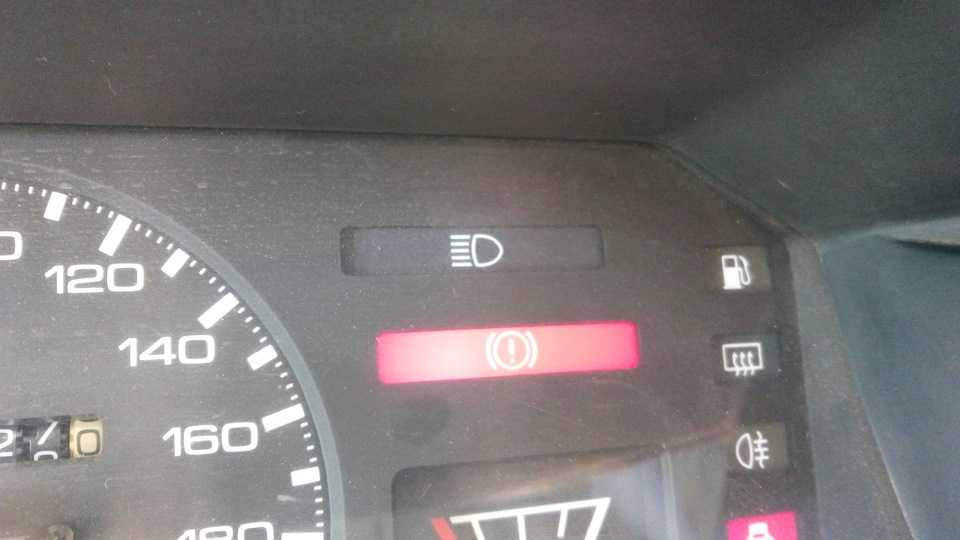

Зачем нужна лампочка ручника

Большинство указателей, которые находятся на консоли машины, представляют собой индикаторы тревоги. Они показывают, что в автомобиле случилась какая-то поломка или что-то неисправно. В подобной ситуации необходимо воспользоваться услугами автосервиса, где вашему транспорту сделают компьютерную диагностику и предложат необходимый ремонт.

Первоначально, если горит лампочка ручника, это не является показателем неисправностей и ошибок. Просто автомобиль на ручном тормозе, индикатор светится при поднятом ручнике. Если рычаг опустить, то лампочка перестает гореть. Легко понять, что указатель на приборной панели соединен с тормозным механизмом.

В принципе, вы можете увидеть, что лампочка ручника горит и при небольшом изменении положения рычага. Приподнимите его совсем немного, не доводя до первого щелчка. И вот контакт уже замкнулся, а индикатор засветился.

Светового сигнала нет при условии, что рычаг принял крайнее горизонтальное положение. И если машина тронулась с места, но индикатор так и горит, следовательно, вы не опустили ручник до конца. Данное обстоятельство приводит большинство автомобилистов в недоумение.

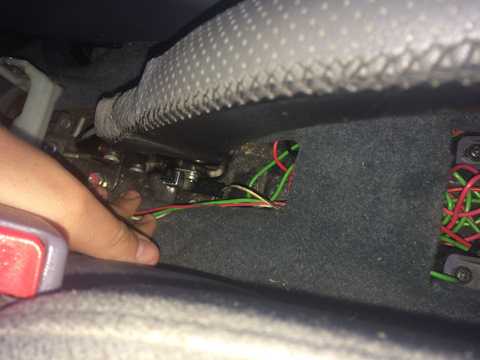

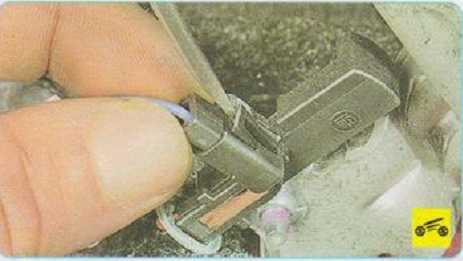

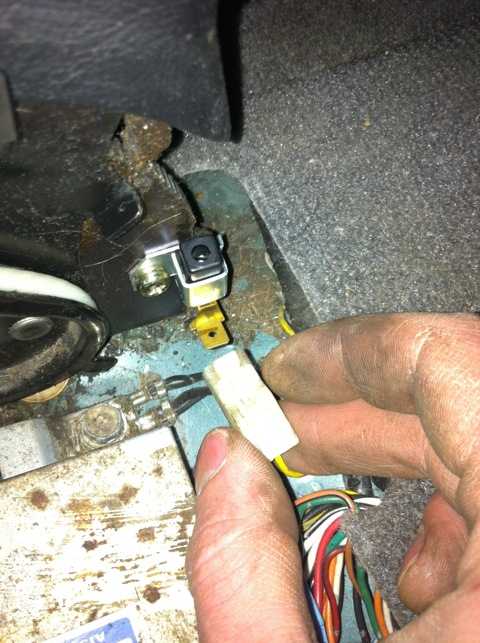

Однако свечение индикатора может указывать и на некоторые повреждения тормозных функций транспорта. В действительности роль лампочки заключается не только в том, чтобы сигнализировать о положении рычага. Она также сообщает шоферу о различных неисправностях: растянулся трос механизма или объем «тормозухи» в гидравлической системе недостаточен. Возможен и ряд других факторов, которые заставляют индикатор гореть.

В случае если лампочка ручника горит или вспыхивает, мигает при движении автомобиля и совсем не отзывается на поднятие/опускание тормозного рычага, значит, у машины появилась проблема с тормозами. Такая ситуация очень опасна! Следует незамедлительно посетить авторемонтную мастерскую и выяснить причины, которые спровоцировали свечение лампочки ручника.

Из чего состоит ошибка по системе obd2?

Первый знак в коде неисправности, обозначенный буквой, дает возможность определить, к какой системе относится неполадка:

• Р — неполадки в работе трансмиссионного (АКПП) или силового агрегатов;
• В — неисправности в работе кузовных агрегатов -подушек безопасности(Аэрбега), стеклоподъемников, замков дверей и т. д.;
• С — неполадки в работе ходовой составляющей или шасси;
• U — неполадки электронных модулей или цифровых шин данных.

Второй знак обозначаетстандартность или специфичность неполадки:

• 0 — общий код для ОБД2 выхода;
• 1 и 2 — персональные коды производителя Фольксваген;
• 3 — зарезервированный параметр.

Третий знак определяет тип неполадки:

• 1 и 2 — система подачи горючего или воздуха, а также дополнительного снижения токсичности отработавших газов;
• 3 — узел зажиигания, обозначает также пропуски зажигания в цилиндрах;
• 4 — дополнительная система контроля выбросов;
• 5 — система скорости автомобиля и холостых оборотов;
• 6 — электронные модули управления и смежные электроцепи;
• 7, 8 — ошибки трансмиссионного агрегата.

Четвертый и пятый символы — число, которое соответствует номеру ошибки в системе ОБД.

Как диагностировать ошибку?

Есть два варианта проверки автомобиля Фольксваген на предмет ошибок — компьютерная проверка и самодиагностика по зажиганию.

Вместо компьютера можно диагностировать автомобиль с телефоном, на мобильный гаджет предварительно нужно установить соответствующую программу.

Тестирование с использованием ноутбука или смартфона выполняется так:

1. К разъему OBD2 подключается провод с адаптером. Второй конец кабеля необходимо подсоединить к USB-выходу компьютера. Если применяется телефон, то следует установить связь по беспроводному каналу Bluetooth.
2. На компьютере запускается программа для проверки.
3. Начинается старт тестирования. Утилита должна проверить все узлы и выдать коды ошибок Фольксваген на экран. В зависимости от программы, пользователь может указать отдельные системы для диагностики.
4. Полученные комбинации неполадок расшифровываются, после чего выполняется ремонт авто.

Самодиагностика производится так:

1. В автомобиле отключается отопительный узел, после чего деактивируется система зажигания.
2. Пользователь одновременно нажимает на кнопки экономного режима работы вентилятора и рециркуляции воздуха. Эти элементы управления следует удерживать на протяжении трех секунд.
3. Выполняется активация зажигания, клавиши не отпускаются. Блок управления автомобилем включит режим самодиагностики, в результате чего вентилятор автоматически проработает на каждой ступени мощности. На дисплее, расположенном на бортовой панели должна появиться комбинация неисправности.
4. Для прехода к следующему коду ошибки используется кнопка увеличения температуры воздуха отопителя. Если на экране появится комбинация 000, это говорит о том, что список неполадок пройден до конца.

Описание десятичных кодов

• ресурс эксплуатации антифриза завершился;
• одна из магистралей охладительной системы повреждена, что привело к утечке расходного материала (возможно ослабление хомутов);
• поломка термостата;
• повреждение расширительного бачка с охлаждающей жидкостью.

• выход из строя датчика температуры, установленного в бачке или на одной из магистралей охладительной системы;
• повреждение провода, питающего датчик;
• попадание грязи или пыли на разъем;
• неисправность изоляции кабеля.

Возможные причины проблемы:

• выход из строя предохранителя или реле оптики;
• повреждение проводки на участке от педали тормоза до задних лампочек;
• окисление контактов в блоке предохранителей;
• повреждение или износ изоляции на линии питания стоповых огней;
• неисправность источников освещения, установленных в задних фарах.

Тест драйв

Еще одним немаловажным параметром, который был подвергнут изменению стали габариты Тигуана, которые значительно подросли по сравнению с предшественником. Размеры новинки составляют:

• Длина 4486 мм;
• Ширина 1839 мм;
• Высота 1643 мм;
• Колесная база 2681 мм;
• Клиренс 200 мм.

Получается, что второе поколение немецкого кроссовера стало на 60 мм длиннее, на 30 мм шире, колесная база была увеличена на 77 мм, а вот высоту автомобиль наоборот уменьшился на 60 мм.

Сразу же скажем, что благодаря тому, что сиденье расположены ниже, плюс его высоту можно регулировать уменьшение высоты никаким образом не сказалось над расстоянием между головой и потолком, так что даже рослый водитель, чей рост свыше 190 см сможет с комфортом расположиться за рулем Тигуана. Отметим, что дорожный просвет остался неизменным и по прежнему составляет 200 мм, что является средним показателем в классе.

Что касается багажника, то его объем также увеличился с 470 литров ( при сложенных задних сиденьях 1510 литров) до 615 литров (1655 литров). Безусловно это должно понравиться тем, кто ранее отказался от покупки Tiguan из-за его маленького багажника.

Что делать, если лампочка ручника не горит

Нужно проверить работу ручного тормоза, если индикатор не горит. Предполагаемые неисправности:

• элемент вышел из строя;
• произошел разрыв проводов;
• на лампочке отсутствует «+».

Возможно, неисправность в проводке генератора. К нему подходят провода: красный и коричневый. Включите зажигание и замкните коричневый провод на любую металлическую часть. Должен засветиться указатель аккумулятора совместно с рычагом тормозной системы (происходит дублирование при старте и загорание через диод). Индикатор батареи горит, но лампочка рычага тормоза не светится, значит, диод поврежден.

Рекомендации от водителей со стажем:

• Проведите осмотр концевика и его разъема.
• Ориентируясь на конец рукоятки, отыщите замаскированный стопор, надавите на него и потяните.
• Осмотрите предохранители.
• Проведите осмотр фиксатора: надежно ли прикреплен к пластине и присутствуют ли различные посторонние предметы.
• Используйте привод автомобиля и передвиньте ручку вверх/вниз.
• Ударьте слегка по консоли. Иногда может дать положительный результат, если просто не очень хороший контакт.

Нередко неисправность может возникать из-за тяговой пружины собачки рычага, которая находится внутри. Проблемный элемент следует поменять. Однако не всегда есть возможность это сделать. Просто достаньте и растяните пружину.

Рассмотрим последовательность действий извлечения фиксатора, его починку на примере автомобиля ВАЗ:

• достаньте кнопку, выкрутив ее против часовой стрелки;
• выньте из стержня тяги пружину;
• постарайтесь растянуть ее сантиметра на три;
• проделайте обратные действия, чтобы установить все на место.

Не забывайте читать инструкцию к машине до совершения каких-либо действий, это однозначно принесет пользу.

Статьи по теме

Замена тормозной жидкости: правила и рекомендации

Как снять тормозной диск, даже если он прикипел

Почему горит лампочка abs: причины и последствия

Автоматическая система торможения: что это такое и как работает

Минимальная толщина тормозного диска: не пропустить момент!

Как проверить тормозные диски: несколько простых советов

Тормозной суппорт: разбираемся в назначении и устраняем неисправности

Какой смазкой смазывать суппорты: выбор лучшего состава

Как часто менять тормозную жидкость и зачем это делать

Какую смазку использовать для суппортов: делаем правильный выбор

10 причин, почему клинят задние тормоза

Скрипят колодки при торможении на автомобиле: ищем причину и способы устранения

Ремонт дисковых тормозов: нюансы и советы профессионалов

Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Проверка вакуумного усилителя тормозов: 4 простых теста

Блок реле

Блок с реле расположен с обратной стороны блока предохранителей.

Схема

Назначение реле

1. Реле питания клеммы 15 2, -J681-, (460) Слот B1
2. Реле обогрева наружных зеркал -J99- (449) Слот B2
3. Реле обогрева заднего стекла -J9- (53) Слот B5
4. Реле двухтонального звукового сигнала -J4- (449) Слот B6
5. Реле разгрузки контакта X -J59- (460) Слот B9
6. Реле 2 насоса двойного омывателя -J730- (404) Слот B8
7. Реле 1 двойного насоса омывателя -J729- (404) Слот B7
8. Резерв Слот B3
9. Реле питания 2 клеммы 30 -J689- (449) Слот B4

Схема

Расшифровка

1. Реле автономного отопителя
2. Реле стартера
3. —
4. Реле вентилятора отопителя
5. Реле системы охранной сигнализации / реле насоса омывателя фар
6. Реле топливного насоса (FP)
7. Реле подогревателя охлаждающей жидкости двигателя 1
8. Реле насоса охлаждающей жидкости двигателя — некоторые модели, Реле топливного насоса (FP) — некоторые модели, Реле топливного насоса автономного отопителя — некоторые модели
9. Реле подогревателя охлаждающей жидкости двигателя 2

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Почему горит лампочка ручника

Причин загорания индикатора тормозного рычага не очень много. Разберем часто встречающиеся факторы, указывающие на то, почему постоянно горит лампочка ручника:

• Машина поставлена на ручной тормоз.
• Объем тормозной жидкости ниже необходимого уровня.
• Бачок для «тормозухи» поврежден: неисправен поплавок, треснула крышка, сломался датчик и пр.
• Возникли неполадки в электрической системе: соединение контактов стало недостаточно качественным во всех точках цепи тормозного механизма автомобиля.
• Произошло истирание колодок.
• Некорректно работает суппорт.
• Электроника машины неисправна. Возможно, произошел сбой в программном обеспечении, и, как следствие, – ошибочное загорание индикатора.
• Случились повреждения тормозной системы различного вида.
• Неисправен ручник.

Рычаг ручного тормоза может прийти в негодность по нескольким причинам:

• Долгое и интенсивное использование ручника, в результате чего произошло перетирание стальных жгутов троса.
• Необратимое изменение свойств материала.
• Многократное использование тормозного рычага в случаях спешного торможения. Сознательно или находясь в состоянии испуга, шофер может применить все варианты для остановки транспорта.
• Залом либо разрыв троса ручного тормоза.

При такой неисправности необходимо произвести замену троса. Выполнить данное действие можно в смотровой яме, на эстакаде либо лежа под машиной.

Важно: ни в коем случае не отправляйтесь в путь, если горит лампочка ручника. Необходимо ликвидировать возникшие неполадки в тормозной системе своими силами или обратиться за помощью в автомастерскую.

Что делать, если постоянно горит лампочка ручника

Каждый автолюбитель может сам определить неполадки с тормозным механизмом. Необходимо лишь найти смотровую яму, эстакаду либо подъемник, тогда помощь механиков автомастерской не понадобится. Однако если вы не уверены в своих силах, лучше обратиться к специалистам.

Проведем некоторые манипуляции, чтобы узнать, почему же горит лампочка ручника, даже если он опущен. Следует:

• Неоднократно опустить/поднять рычаг тормоза и посмотреть, как отреагирует лампочка – так определим, исправен ручник или нет.
• Поставить автомобиль на ровную поверхность и проверить объем тормозной жидкости.
• Добавить «тормозуху», если ее оказалось недостаточное количество, и проверить еще раз работу лампочки ручника.
• Если не произошло никаких изменений, вытащить датчик-поплавок из бачка, почистить, простучать, чтобы исключить неполадки с поплавком.
• Осмотреть тормозные колодки. Если изношенность составляет 80 % и более, то индикатор будет гореть и при опущенном рычаге. Необходимо провести замену колодок на новые.

По окончании предложенных действий лампочка ручника по-прежнему горит? Значит, вам прямая дорога в авторемонтную мастерскую, потому что лучше доверить диагностику тормозной системы профессионалам.

Неисправности двигателя

Возможные причины неисправности:

• повреждение магистралей высокого или низкого давления;
• повреждение разъемов или электрических жгутов;
• износ толкателя ТНВД (топливного фильтра высокого давления);
• засорение форсунок;
• неисправность контроллера топливной системы;
• выход из строя клапана регулировки давления.

При появлении данной неисправности проявляются следующие симптомы:

• на контрольной комбинации загорается индикатор Чек;
• возможно включение ограничителя скорости до 40 км/ч;
• мощность силового агрегата значительно снижается;
• в работе турбины или компрессора на дизеле проявляется шум.

Причины, которые привели к появлению данной ошибки:

• пониженное давление моторной жидкости в силовом агрегате;
• выход из строя турбины или нагнетательного устройства;
• неполадки в работе EGR системы (ЕГР);
• забитый воздушный фильтр или подсос воздуха во впускном коллекторе;
• поломка контроллера давления наддува.

Признаки, которые могут проявиться при такой неисправности:

• сложности запуска силового агрегата;
• «троение» двигателя, нестабильная работа мотора на холостых оборотах;
• произвольная остановка мотора при движении на холостом ходу, на светофорах или в пробках.

Причин появления данной ошибки может быть множество:

• поломка одного из датчиков температуры антифриза (отключение разъема, окисление контактов, повреждение провода);
• отсутствие хладагента в расширительном бачке;
• кипение антифриза, приводящее к перегреву силового агрегата;
• отсутствие герметичности, связанное с повреждением патрубков;
• ошибки в функционировании блока управления;
• неисправность термостата или его некорректная работа.

• поломка управляющего модуля блокиратором мотора;
• повреждение антенны иммобилайзера;
• неисправность чипа;
• повреждение проводки, окисление контактов на разъеме;
• использование сигнализации с автозапуском, что привело к конфликту штатного иммобилайзера с дополнительным.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Другие неисправности

При такой неисправности нужно выполнить диагностику:

• всех разъемов и соединений, подключенных к блоку управления;
• целостность электроцепи;
• модуль Gateway;
• основной блок системы комфорта;
• модуль управления рулевой колонкой.

Полный список ошибок Фольксваген (Volkswagen) и их расшифровка на русском языке с рекомендациями по устранению представлен для следующих моделей:

• B3 (Б3) 1991г и других годов выпуска;
• Caddy (Кадди) 2003г, 2005г и других годов выпуска;
• Caravelle (Каравелла);
• Jetta (Джетта) 2003, 2008 и других годов выпуска;
• Jesse (Джеси) 1995, 1996 и других годов выпуска;
• Golf (Гольф) 1989, 1998, 2000 и других годов выпуска;
• Golf (Гольф 19 ТДИ);
• Krafter (Crafter, Крафтер);
• Passat B5, B6 TD, Variant, TSI (Пассат Б5, Б6) и другие версии;
• Polo (Поло);
• Sharan (Шаран) 2020 и других годов выпуска;
• Tiguan (Тигуан);
• Touareg (Tuareg, Туарег) 2020г и других годов выпуска;
• Touran (Тоуран);
• Transporter (Транспортер) 1995г и других годов выпуска;
• Vento (Венто).
