Ремонт или замена личинки

Снимать еврозамок Volkswagen не потребуется, достаточно вытащить его сердцевину. После снятия корпуса препятствий для этого действия не будет. Когда получен доступ к сердцевине, изучается состояние деталей. Можно заменить или отремонтировать: шайбу, фиксатор, пружину, тягу, подпилить зубцы, почистить и смазать. Дальнейшая проверка работоспособности покажет, достигнута цель или нет.  В случае неудачи вставляется новая личинка. Инструкция по монтажу сердцевины:

1. На место возвращается пружина, шайба. Проводится подключение тяги.
2. Надежно затягивается гайка-фиксатор.
3. Вставляется корпус. Подключается и проверяется активность переднего спускового стекла вместе с колодкой жгута электропроводки.
4. выполняется настройка и доработка. Можно закрыть/открыть дверь, проверить работу ключа, провести смазку.

Только после того, как водитель убедился в работоспособности элемента, проводится обратная сборка дверной части.

Починка частичных отказов вакуумного центрального замка

Чаще всего, встречаются неисправности, сопровождающиеся длительной работой компрессора (в течение 15–20 с или дольше, пока не сработает его защита):

1. Центральный замок открывает и закрывает двери автомобиля (и наоборот), пока не отключится насос.
2. Все двери открылись/закрылись или на каких-то замок не сработал (возможно неравномерное срабатывание замков), и компрессор продолжает гудеть, пока его не выключит защита.

Причиной 1-го случая может быть: неисправность либо «плавает» из-за конденсата или других причин контакт выключателя актуатора водительской двери – с привода по обеим управляющим проводам на плату насоса подается напряжение («плюс» и на открытие, и на закрытие – в результате компрессор то качает воздух, то откачивает). Необходимо провести ревизию выключателя, а при необходимости отремонтировать его или поменять.

Во 2-ом случае может быть:

1. Негерметичность трубок вакуумной магистрали.
2. От концевого выключателя актуатора одной (или нескольких) из дверей до платы управления работой компрессора не доходит сигнал, что замок закрылся/открылся, и насос продолжает гонять воздух.
3. Сигналы о запирании/отпирании замков приходят на плату компрессора, но он их «игнорирует».

В 1-ом случае сначала проверяют магистраль к двери с несработавшим приводом. Выявить поврежденное место можно по шипению воздуха. Порванные трубки меняют. Если все шланги целы, то негерметичен один из приводов – обычно в них рвется или трескается мембрана. Если нет подходящих мембраны или актуатора б/у, то придется приобретать замок двери в сборе.

Во 2-ом случае ремонт начинают с проверки электрических цепей от актуаторов дверей до управляющей платы на наличие напряжения на соответствующем проводе. Можно просто сравнить состояние всех цепей от всех приводов. Скорее всего, неправильный сигнал поступает только от одного привода, и замеры напряжения на проводах пучка, идущего от него, будут отличаться от показаний на проводниках от всех остальных. Затем следует найти обрыв цепи и устранить его. Чаще всего, повреждение происходит в дверных гофрах. Если провода целы, то причина кроется в неисправном концевом выключателе, который ремонтируют или меняют.

В последнем случае необходимо разобрать блок компрессора и почистить контакты клемм пневмодатчика сигнализации открытие/закрытие – скорее всего, они окислились. Если это не помогло, то надо проверять схему управляющей платы – ремонт нужен ей.

Устройство дверцы

Дверь водителя Пассата – это металлическая деталь, которая прижимается к опорной раме кузова. Крепление происходит с помощью петель и завесов. Дверца оснащена закрывающими механизмами. Они бывают механического и автоматического типа. Самый надежный запор – центральный замок. Начинка полотна состоит из:

• наружной и внутренней ручки;
• окна;
• замка;
• облицовочной панели;
• пластиковой накладки;
• концевика-выключателя;
• микропереключателя;
• петли, завесы;
• кармана-ниши;
• дверной стойки;
• доводчика;
• электропроводка.

Внутренняя полость предназначена для установки динамиков, стеклоподъемников, если машина приобреталась в стандартной комплектации. Когда дверь плохо открывается/закрывается, то причина может скрываться в любом из вышеперечисленных механизмов.

Замок

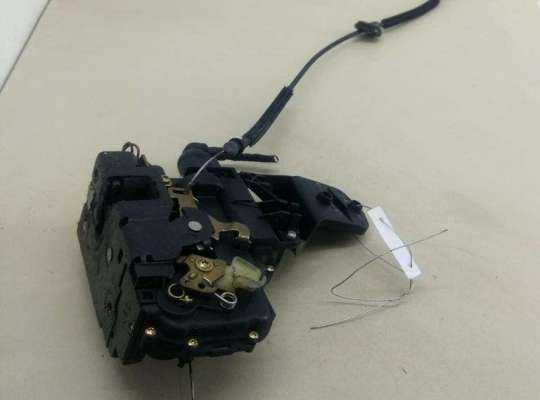

Проблема с запирающим механизмом самая распространенная. Чтобы поменять этот прибор, следует выяснить, что конкретно сломалось. Иногда достаточно провести замену личинки или смазать устройство. Замок имеет цилиндрическую форму, внутренние штифты и зубцы. Во время поворота ключа элементы начинают движения: сходятся или расходятся. При поломке пазы блокируются и не возвращаются в исходное положение.

Концевики

Концевик двери Фольц Пассат б5 выполняет функцию выключателя. Этот предохранитель срабатывает, чтобы передать команду на блок питания машины. Он должен находиться в рабочем состоянии, как и другие важные фрагменты конструкции. Концевой механизм активируется при открытии/закрытии конструкции. О движении полотна сообщает загорающаяся лампа.

Разборка пассат б5, ремонт концевика двери потребуется при сильном лобовом ударе или износе запчасти. В одной дверце этих приборов два. Они соединяются между собой проводами. При разрыве обесточивается катушка реле, что в итоге может привести к отключению питания электромагнита загрузки. Для замены концевика задней двери Passat b5 проводится полная разборка обшивочной карты.

Микропереключатели

Микрик имеет прямое отношение к работоспособности замка. Эти детали отвечают за конструктивные элементы замыкающего устройства. После того как блок питания дал сигнал блокировки, штифты фиксируются. Микропереключателей – 4: два отвечают за работу переднего полотна: один закрывает, другой открывает. Остальные выполняют установку центрального замка. Последовательность сигнала: блок – питание – акуатор – замок.

Завесы

Дверь удерживается на кузове благодаря петлям. Они фиксируются специальными завесами и стопорным болтом. Благодаря им  дверца двигается плавно. Ремонт завесы двери VW Passat b5 потребует замены прокладок и винтов. После доработки движение будет несколько дней очень тугим. О необходимости замены сообщит провисание дверного полотна.

Описание значков системы устойчивости

Обозначение на фото

	Один из этих индикаторов указывает на состояние и работу антипробуксовочной системы. Если значок зеленый (Trac или Active Trac), узел исправен, если он желтый или оранжевый, в системе есть неисправности. Следует учитывать, что коды неисправности и TCS связаны с работой тормоза, а также системы подачи топлива. Если последний не работает, то на дисплее приборной панели также будет отображаться один из индикаторов.
	Один из этих оранжевых или желтых значков указывает на неисправность системы стабилизации. Если последний полностью отключен, на приборной панели также загорится контрольная лампа. Система стабилизации предназначена для выравнивания транспортного средства в случае скольжения или заноса с использованием систем: заправка; проверка подвески. тормоз;
	Желтый восклицательный знак в треугольнике, окруженном стрелкой, относится к системам динамического контроля устойчивости или электронной программы стабилизации. Этот индикатор указывает на работу дифференциала с электронной блокировкой и антипробуксовочной системы.
	Неисправности, связанные с работой заднего привода автомобиля
	BAS ASR или желтый значок колеса указывает на неисправность или отказ системы экстренного торможения
	Оранжевый или желтый индикатор с надписью «IBA OFF» указывает на то, что интеллектуальная система экстренного экстренного торможения отключена. Эта опция в автомобиле предназначена для активации торможения перед столкновением. Если после активации системы значок продолжает гореть на приборной панели, это указывает на неисправность или загрязнение контроллеров лазера.
	Этот индикатор информирует о том, что автомобиль начал скользить во время движения. Появление этого значка указывает на автоматическую активацию системы стабилизации.
	Один из этих оранжевых или желтых значков указывает на неисправность системы стабилизации и устойчивости, возможна ее произвольная остановка. Нельзя нарушать управление машиной.

Ремонт электрического центрального замка

Отечественные ЦЗ с соленоидами через несколько лет эксплуатации начинают бояться перепадов температуры на понижение, особенно в условиях повышенной влажности и в осенне-весенний период. Соленоиды сперва начинают подклинивать, а спустя какое-то время они могут вовсе отказаться открывать/закрывать замок. Они обычно встречаются на авто с заводской установкой ЦЗ. Лучше их менять на приводы с моторчиком, но можно попробовать разобрать, почистить и смазать свежей смазкой.

Несрабатывание или частичное срабатывание активатора одной или нескольких дверей может быть вызвано:

1. обрывом или плохим контактом в питающей цепи от выключателя активатора водительской двери до силового реле (напрямую или через управляющую плату) и после него до неработающего привода;
2. выходом из строя реле;
3. неисправностью управляющей платы – если есть;
4. плохим контактом или обрывом проводов на клеммах мотора или соленоида внутри активатора;
5. износом шестерен активатора (с моторчиком) или его подвижных элементов (для всех приводов);
6. сгоревшей обмоткой моторчика или катушки соленоида.

При открывании на этом проводе напряжение должно пропасть, а на другом – появиться. Затем, в зависимости от полученных результатов тестирования, проверяют либо сам активатор и устраняют неисправность в нем, либо всю цепь до него по отдельности (до реле, включая управляющую плату, если есть, затем само реле и проводку после реле) с восстановлением работоспособности поврежденных участков. Наиболее часто встречающаяся поломка в системе ЦЗ – обрыв провода в гофре между дверью и кузовом автомобиля.

https://youtube.com/watch?v=8CIlefaFLcw

Ремонт замка водительской двери Пассат б5 требуется при регулярной блокировке механизма или появлении других неисправностей. Чтобы отремонтировать дверцу, требуется изучить основные внутренние элементы, из-за которых автомобиль может работать некорректно. Сначала проводится диагностика деталей, а затем их доработка или замена.

Локализация неисправностей центрального замка

Все неисправности центрального замка (ЦЗ) условно можно разделить на следующие категории: полный или частичный отказ; замок не работает или работает со сбоями из-за механических либо электрических дефектов или повреждений. При выявлении неисправностей центрального замка следует основываться на этой классификации и начинать ремонт не с каких-то конкретных действий, а с диагностики оборудования. Это позволит сохранить немало времени, а возможно, и финансов.

Центральный замок должен функционировать независимо от того, работает двигатель автомобиля или нет, а также включено или нет зажигание – главное, чтобы бортовая сеть не была обесточена (клеммы питания должны быть подсоединены к аккумулятору). Вся система состоит из соединяющих проводов, выключателей и:

• электрических приводов (соленоидов или механизмов с моторчиком) – электрический центральный замок;
• вакуумных приводов, трубок, компрессора и платы его управления – пневматический (вакуумный) центральный замок.

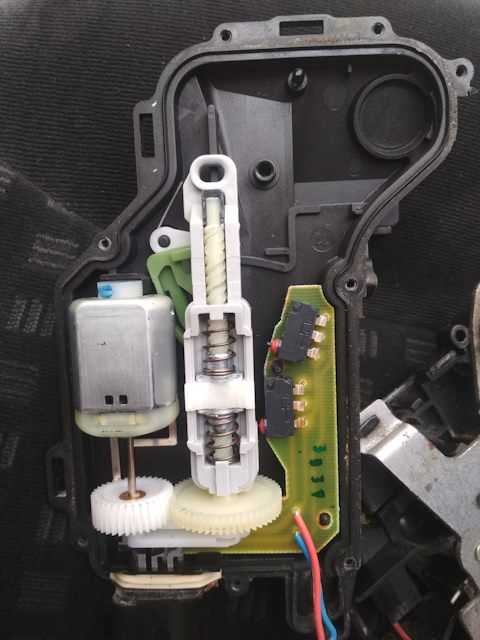

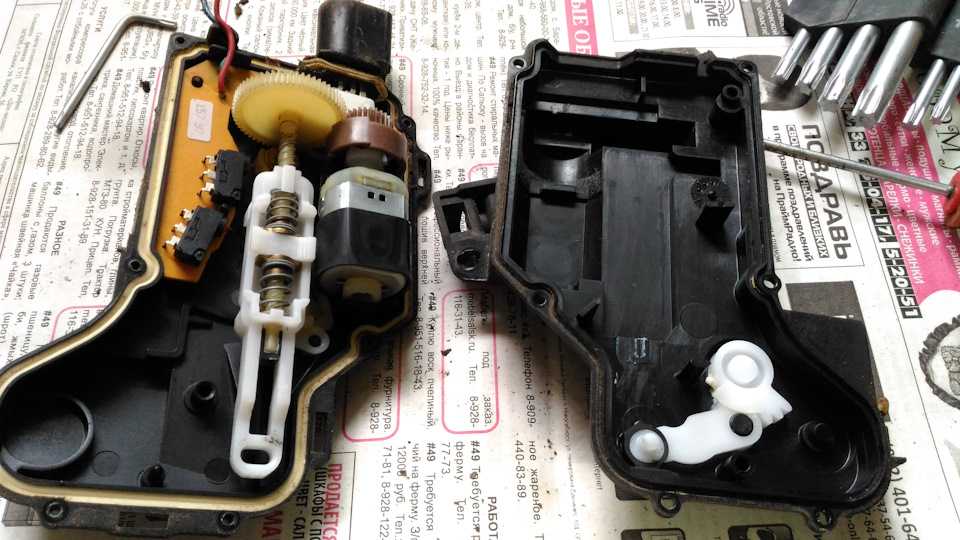

Приводы обычно называют актуаторами или активаторами. В водительской двери автомобиля, а также нередко и в передней пассажирской, установлен управляющий привод, который при срабатывании отправляет по отдельным проводам электрический сигнал на открывание/закрывание остальных дверей (на управляющую плату или на силовые реле остальных дверей – только в электрическом ЦЗ).

При наличии автосигнализации ремонт начинают с ее тестирования. Если центральный замок не срабатывает от ее переносного пульта, то в первую очередь следует проверить, как он работает от ключа и кнопки для открытия/закрытия водительской двери (и передней пассажирской, если в ней тоже установлен управляющий привод). Когда «вручную» центральный замок работает, следует искать неисправность в электрических и управляющих цепях сигнализации. В первую очередь надо проверить батарейку дистанционного пульта – возможно, она разряжена.

Устройство дверцы

Дверь водителя Пассата – это металлическая деталь, которая прижимается к опорной раме кузова. Крепление происходит с помощью петель и завесов. Дверца оснащена закрывающими механизмами. Они бывают механического и автоматического типа. Самый надежный запор – центральный замок. Начинка полотна состоит из:

• наружной и внутренней ручки;
• окна;
• замка;
• облицовочной панели;
• пластиковой накладки;
• концевика-выключателя;
• микропереключателя;
• петли, завесы;
• кармана-ниши;
• дверной стойки;
• доводчика;
• электропроводка.

Внутренняя полость предназначена для установки динамиков, стеклоподъемников, если машина приобреталась в стандартной комплектации. Когда дверь плохо открывается/закрывается, то причина может скрываться в любом из вышеперечисленных механизмов.

Замок

Проблема с запирающим механизмом самая распространенная. Чтобы поменять этот прибор, следует выяснить, что конкретно сломалось. Иногда достаточно провести замену личинки или смазать устройство. Замок имеет цилиндрическую форму, внутренние штифты и зубцы. Во время поворота ключа элементы начинают движения: сходятся или расходятся. При поломке пазы блокируются и не возвращаются в исходное положение.

Концевики

Концевик двери Фольц Пассат б5 выполняет функцию выключателя. Этот предохранитель срабатывает, чтобы передать команду на блок питания машины. Он должен находиться в рабочем состоянии, как и другие важные фрагменты конструкции. Концевой механизм активируется при открытии/закрытии конструкции. О движении полотна сообщает загорающаяся лампа.

Разборка пассат б5, ремонт концевика двери потребуется при сильном лобовом ударе или износе запчасти. В одной дверце этих приборов два. Они соединяются между собой проводами. При разрыве обесточивается катушка реле, что в итоге может привести к отключению питания электромагнита загрузки. Для замены концевика задней двери Passat b5 проводится полная разборка обшивочной карты.

Как Разобрать Дверь Пассат Б5

Снимите ручку (Пассажир похож, только на стороне, которая будет поддерживаться).

Мы фиксируем кнопку кнопки с помощью плоской отвертки, чтобы она выскочила из защелок.

Открутите 2 винта (у кого-то 3) с помощью крестовой отвертки.

Мы поднимаем дверную карту с помощью плоской отвертки, я просто порвал ее и потянул вверх.

Отсоединяем штекер и внутреннюю ручку (трос).

Ослабьте винт (ослабьте его, чтобы вы могли поднять стекло).

Поднимите и закрепите стекло лентой, чтобы оно не упало. То, что обозначено большим кругом. сжимающим, а затем маленьким. нужно будет выбить, удалив железную карточку с двери.

Откручиваем болт со стороны двери с помощью Torx 20, лучше вспомнить, как этот болт стоит, чтобы дверь не застревала во время сборки.

Откручиваем болт. достаем пробку.

Оставьте кабель (вспомните, как он стоит).

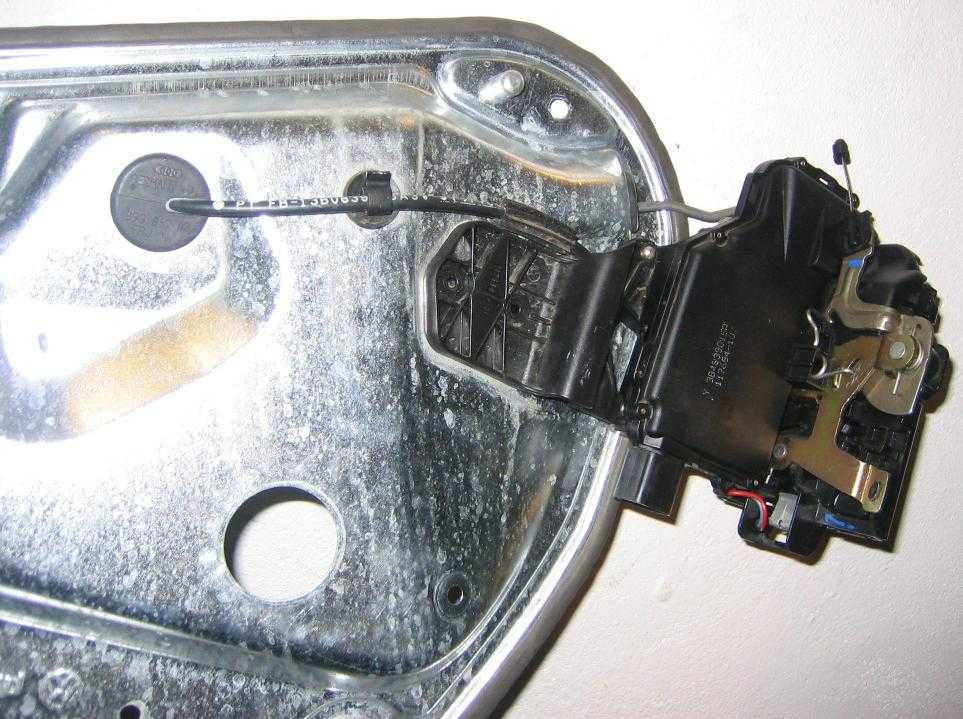

Откручиваем болты, которые крепят замок к двери. После этого остается только снять весь железный кожух, слегка приподняв его вверх, поскольку расположенные внизу электрические стеклоподъемники не позволяют ему вырваться, все вытащили его, сняли замок и приступили к его разборке и ремонту. ,

Ремонт замок Passat B5 с удалением двери от A до Z.

Ремонт выключателя прицепа переднего пассажирского замка дверь на Passat B5. Если наши видео были полезны для вас, и вы хотите.

Снятие обивки передней двери в Volkswagen Passat b5 (регулировка стекла)

Итак, мы сняли кожу дверь. Регулировка зазоров между стеклом и дверь, кто регулирует эти болты.

Мы видим замок и инструменты, необходимые для ремонта и замены микрофона (снимите пружину, указанную стрелкой).

Далее откручиваем маленький, Торкс.

Закрепите защелки с обеих сторон

Потяните упор в сторону и потяните пластиковый корпус на себя.

Детали, отмеченные кружками во время сборки, должны обязательно совмещаться друг с другом.

За удаление кожи и разобрать дверь Фольксваген Пассат B5 нам нужно:

• Ключ Torx 20;
• толстая крестовая отвертка;
• ключ на 10, желательно розетка или головка на 10;
• плоская тонкая отвертка и если вы едете разобрать задняя дверь. что-то еще, чтобы выбить пластмассовые кольца из стекла.

После того, как удаление отделки завершено, необходимо только удалить всю железную отделку, слегка приподняв ее, потому что окна расположены ниже. Затем снимите замок и продолжите ремонт.

Если вы не ремонтируете или не устанавливаете новый дверной замок, то вы можете купить замок JP GROUP 1187501170 за 34 доллара США (средняя цена по Московскому региону) в качестве запасной части.

Правая пассажирская дверь не открывается

Может быть, электродвигатель замок заблокировать это?

Почему Двери Для Фольксваген Пассат?

Центральный замок не открывает пассажирскую дверь

Как заменить цилиндр замка двери Volkswagen Passat Q5

Спасибо за фотоотчет, это очень помогло.

Вы можете попробовать одновременно потянуть дверной хакер и дверную ручку внутри кабины, в моем случае она открылась.

если это идет о замке, тогда смотрите фоторепортаж здесь (там про корпус, а потом про замок): passat-b5.ru/showthread.php?t=174816

Вы имеете в виду эту часть: открутите все болты по краям, снимите пластину. Но мы не тянем сразу. Есть еще пара проводов, которые нужно отключить

но как разобрать рабочая часть

Ограничения. больное место на ветру. Скорее всего, неисправность заключается либо в концевых выключателях, либо в проводах в гофре. Чтобы открыть в качестве опции, вы можете пробить в области замка (где весь механизм) во время блокировки / открытия Дверь с дверной панели или пульта / ключа. В основном, этот метод помогает, стуча в ручку двери и одновременно сдвигая ее. Вы также можете очень сильно нажать снаружи, чтобы попытаться открыть изнутри. Но если там отскочила нога изнутри, то дверь ни в коем случае не открывается, тогда стоит попытаться убрать отделка дверей, главное там добраться до нижних винтов (можно снять уплотнительную резинку).

привет, скажи мне, что дверь заклинило (((Могу ли я открыть ее, как болт?

Ремонт двери автомобиля

Как бы ни пытался владелец авто уберечь в целости и сохранности своё имущество, это получается далеко не всегда. Даже оставляя свою машину только в положенных местах, никто не застрахован от того, что пассажиры соседней машины на парковке не откроют резко двери машины и не поцарапают или не сделают вмятину на кузове. Немалое беспокойство доставляет мелкий щебень, вылетающий из-под колёс при езде по песчаному дорожному покрытию. Кроме того, попав в ДТП даже в роли пострадавшего, сложно уйти от ремонта. Более часто в таких случаях требуется ремонт двери автомобиля.

Одна из наиболее часто функционирующих деталей автомобиля может подвергаться ремонту, который можно сделать собственноручно, не обращаясь в специализированные сервисные центры. Чаще всего происходят повреждения наружной панели, петель, утеплителя и замков.

Как это работает

Система блокировки всех дверей, крышки люка бензобака работает от привода, который осуществляется электродвигателем. При его включении редуктор через систему тяг закрывает или открывает замки. Управляет всем этим блок комфорта, который конструкторы разместили на полу под ковриком переднего водительского сидения. Часто именно этот блок создаёт проблемы для владельцев машины.

Исполнительные механизмы устанавливают в панелях дверей, там же имеются концевые выключатели, которые выдают управляющие импульсы на блок управления центральным замком. Если произошёл полный отказ центрального замка, целесообразно проверить предохранитель блока комфорта. Его номер 14 в салонном блоке, а рассчитан он на ток 15 Ампер. Косвенным подтверждением его неисправности может быть неисправность стеклоподъёмников, привода установки зеркал.

Ремонт или замена личинки

Снимать еврозамок Volkswagen не потребуется, достаточно вытащить его сердцевину. После снятия корпуса препятствий для этого действия не будет. Когда получен доступ к сердцевине, изучается состояние деталей. Можно заменить или отремонтировать: шайбу, фиксатор, пружину, тягу, подпилить зубцы, почистить и смазать. Дальнейшая проверка работоспособности покажет, достигнута цель или нет. В случае неудачи вставляется новая личинка. Инструкция по монтажу сердцевины:

1. На место возвращается пружина, шайба. Проводится подключение тяги.
2. Надежно затягивается гайка-фиксатор.
3. Вставляется корпус. Подключается и проверяется активность переднего спускового стекла вместе с колодкой жгута электропроводки.
4. выполняется настройка и доработка. Можно закрыть/открыть дверь, проверить работу ключа, провести смазку.

Только после того, как водитель убедился в работоспособности элемента, проводится обратная сборка дверной части.

Все двери, крышка багажника и крышка топливного бака, а также замок в крышке багажника открываются и закрываются поворотом ключа в замке двери водителя или в замке двери пассажира рядом с водителем. Основным звеном системы является так называемый двойной нагнетательный насос, который приводится электродвигателем. При повороте ключа в положение «открыто» насос создает повышенное давление, в результате чего различные коммутирующие элементы в автомобиле снимают действующую блокировку.

С двойным нагнетательным насосом скомбинирован блок управления центрального замка, а также блок управления притивоугонной системы, если она установлена в автомобиле.

Далее описывается серийный центральный замок. Функции более дорогостоящих систем с противоугонными установками, охраной салона, инфракрасным дистанционным управлением (см. также главу Электротехническое оборудование) в своей основной функции также базируются на этой системе, как и «центральный замок безопасности».

Проверка центрального замка

1. Дверь водителя и пассажира рядом с водителем или крышку багажника закройте и откройте ключом.
2. Центральный замок должен активизироваться от всех трех замков.
3. Примерно через две секунды должны быть заблокированы все замки.
4. Если насос работает дольше пяти секунд, система негерметична – в этом случае двойной нагнетательный насос может работать максимум 35 с, после этого он должен отключиться.

Поиск неисправностей в электрике

Приведенное ниже описание также относится к автомобилям со стандартным центральным замком. Электрическая проверка осуществляется на 6- и 12-полюсном штекерном разъеме на двойном нагнетательном насосе. В автомобилях с противоугонной системой есть еще один 16-полюсный разъем на насосе, который при проверке остается без внимания.

Если насос не работает ни при повороте ключа в замке двери водителя и пассажира рядом с водителем, ни в замке багажника, то:

1. Проверьте предохранитель.
2. Демонтируйте облицовку багажника сзади и с правой стороны; двойной нагнетательный насос находится справа внизу рядом с дном багажника и упакован в пенопласт.
3. «Распакуйте» двойной нагнетательный насос.

• Что означает кнопка трип на хендай солярис



• Кнопка отключения парктроника митсубиси



• Индикатор неисправности двигателя ниссан тиида



• Тойота ипсум схема электрооборудования



• Распиновка эбу sim2k 243

Устройство дверцы

Дверь водителя Пассата – это металлическая деталь, которая прижимается к опорной раме кузова. Крепление происходит с помощью петель и завесов. Дверца оснащена закрывающими механизмами. Они бывают механического и автоматического типа. Самый надежный запор – центральный замок. Начинка полотна состоит из:

• наружной и внутренней ручки;
• окна;
• замка;
• облицовочной панели;
• пластиковой накладки;
• концевика-выключателя;
• микропереключателя;
• петли, завесы;
• кармана-ниши;
• дверной стойки;
• доводчика;
• электропроводка.

Внутренняя полость предназначена для установки динамиков, стеклоподъемников, если машина приобреталась в стандартной комплектации. Когда дверь плохо открывается/закрывается, то причина может скрываться в любом из вышеперечисленных механизмов.

Замок

Проблема с запирающим механизмом самая распространенная. Чтобы поменять этот прибор, следует выяснить, что конкретно сломалось. Иногда достаточно провести замену личинки или смазать устройство. Замок имеет цилиндрическую форму, внутренние штифты и зубцы. Во время поворота ключа элементы начинают движения: сходятся или расходятся. При поломке пазы блокируются и не возвращаются в исходное положение.

Концевики

Концевик двери Фольц Пассат б5 выполняет функцию выключателя. Этот предохранитель срабатывает, чтобы передать команду на блок питания машины. Он должен находиться в рабочем состоянии, как и другие важные фрагменты конструкции. Концевой механизм активируется при открытии/закрытии конструкции. О движении полотна сообщает загорающаяся лампа.

Разборка пассат б5, ремонт концевика двери потребуется при сильном лобовом ударе или износе запчасти. В одной дверце этих приборов два. Они соединяются между собой проводами. При разрыве обесточивается катушка реле, что в итоге может привести к отключению питания электромагнита загрузки. Для замены концевика задней двери Passat b5 проводится полная разборка обшивочной карты.

Микропереключатели

Микрик имеет прямое отношение к работоспособности замка. Эти детали отвечают за конструктивные элементы замыкающего устройства. После того как блок питания дал сигнал блокировки, штифты фиксируются. Микропереключателей – 4: два отвечают за работу переднего полотна: один закрывает, другой открывает. Остальные выполняют установку центрального замка. Последовательность сигнала: блок – питание – акуатор – замок.

Завесы

Дверь удерживается на кузове благодаря петлям. Они фиксируются специальными завесами и стопорным болтом. Благодаря им  дверца двигается плавно. Ремонт завесы двери VW Passat b5 потребует замены прокладок и винтов. После доработки движение будет несколько дней очень тугим. О необходимости замены сообщит провисание дверного полотна.

Замена личинки замка двери

Чтобы получить доступ к механизму замков, нужно снять обшивку. На «Девятке» её снять достаточно просто – обшивка удерживается пластиковыми пистонами. Эти пистоны расположены по периметру, их просто отжимают, а в случае необходимости заменяют новыми.

Предварительно, как легко понять, надо демонтировать три элемента: боковую ручку, рукоять стеклоподъёмника, розетку внутренней ручки замка. «Собачку» обязательно подтягивают вверх, ну а уплотнитель, защищающий стекло, лучше удалить в процессе демонтажа обшивки.

Демонтаж и разбор дверной ручки

Когда обшивка на двери отсутствует, можно свободно отсоединить две тяги, идущие от дверной ручки к замку. Дальше показано, о каких именно элементах идёт речь.

Отжав пластиковый язычок отвёрткой, тягу выводят из зацепления. Будем считать, все указанные действия завершены. Тогда, можно переходить к следующему этапу.

Внешняя ручка крепится к металлу при помощи двух гаек. Одна из них расположена под обшивкой, вторая – с задней стороны двери. Обе гайки нужно отвернуть.

Выполнив демонтаж указанного узла, снять личинку будет легко. Делается это так:

1. Выталкивают штифт, удерживающий внешний пластиковый колпак;
2. Демонтируют крепежную пружину (см. рис.);
3. Установив ключ и повернув его, цилиндр вытягивают наружу.

Внешний вид пружины, скрепляющей личинку и ручку, показан дальше.

Важно знать, что сам узел под названием «личинка» нуждается в аккуратном обращении. Как показывает опыт, легко будет растерять металлические штифты, обеспечивающие секретность

Цилиндр закреплён внутри корпуса ручки, и штифты остаются на месте. Но если вытащить цилиндр наружу, каждый штифт оказывается «на свободе»

Как показывает опыт, легко будет растерять металлические штифты, обеспечивающие секретность. Цилиндр закреплён внутри корпуса ручки, и штифты остаются на месте. Но если вытащить цилиндр наружу, каждый штифт оказывается «на свободе».

Заменяем личинку замка сами

Результат всех стараний, рассмотренных выше, показан на следующем рисунке:

Нужно аккуратно вытянуть личинку наружу, используя штатный ключ. А установив новую деталь, сборку выполняют в порядке, обратном рассмотренному до сих пор. Детали замка можно смазывать машинным маслом, а цилиндр рекомендуют заполнять спецсредством:

• Графитовой смазкой (литол + графит);
• Средством WD-40;
• Составами на основе силикона;
• И так далее.

Допустимо использовать что-то одно.

На демонтаж основного узла могут решиться самые смелые. Дело в том, что отвернуть два винта, крепящих внешний накладной механизм, окажется не так просто. Понадобится ударно-поворотная отвёртка. Если же таковой в вашем арсенале нет, используйте обычную (крестовую). Вот что должно получиться в результате:

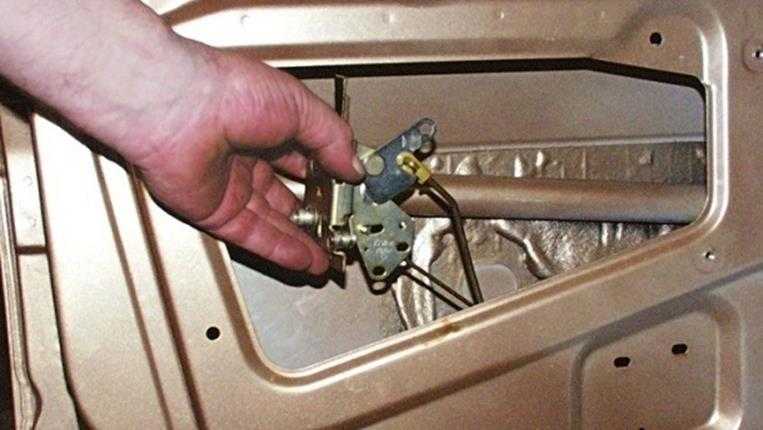

Сделав всё, как указано, можно пытаться снять основной механизм замка. Отсоединять две оставшиеся тяги допускается в последнюю очередь.

Тот узел, который показан на последнем рисунке, рекомендуют не ремонтировать, а заменять в сборе.

Пытаться выполнить ремонт будет непродуктивно – соединения выполнены на заклёпках. Они не позволяют осуществить разбор. Впрочем, оставим выбор на усмотрение владельца. Заклёпки можно рассверлить, а затем использовать резьбовые соединения. Но такое решение надо считать временным.

Заметим, что спецсредства, перечисленные выше, подходят только для смазки личинок. Заменителем машинного масла они не являются. Вряд ли найдётся «умелец», решившийся обработать детали механизмов средством WD-40. Результат будет предсказуем – смесь на основе минеральных масел окончательно «добьёт» все замки.

И последнее, что нужно заметить здесь. Химические спецсредства, если речь не идёт о машинном масле, должны быть упакованы в аэрозоль. Кроме этого, должна присутствовать распылительная трубка:

Если последним советом пренебречь, вряд ли получится выполнить обработку цилиндров. Кстати, WD-40 – не лучший вариант из всех перечисленных. Выбор сделайте самостоятельно.

Если замок не работает совсем или частично…

Если центральный замок не работает или выдает сбои и при «ручном» управлении, то сначала надо определить характер проявления неисправности. При полном отказе всей системы у вакуумного ЦЗ не будет слышно работы компрессора, а у электрического – слабые пощелкивания срабатывающих реле, кнопки ручного открытия на всех дверях останутся неподвижными.

В этом случае необходимо проверить и при необходимости заменить предохранитель цепей ЦЗ (в зависимости от электрической схемы автомобиля он может быть не один). Возможно, на этом ремонт и закончится. Если при активации ЦЗ какой-то предохранитель выгорает, то значит в защищаемой им цепи происходит короткое замыкание, и надо искать причину, которая это вызывает.

Предохранители целы, но центральный замок «вручную» не работает:

• отсутствует напряжение на входе активатора водительской двери из-за обрыва подводящих проводов или плохого контакта на их клеммах в результате окисления – привод не может передать управляющий сигнал для остальных дверей (не чем);
• вышел из строя концевой выключатель активатора водительской двери либо плохой контакт на его управляющих клеммах или обрыв проводов, отходящих от управляющих клемм – отсутствует управляющий сигнал.

Ремонт следует начать с проверки наличия питания и управляющих сигналов (появление или исчезновение напряжения на соответствующих контактах) привода при активации ЦЗ. Затем проверяют качество контактов и целостность проводов соответствующих цепей. В последнюю очередь проверяют концевой выключатель, который при необходимости ремонтируют или заменяют (в электрических ЦЗ всегда установлен внутри привода).

Причиной отказа также может быть неисправность электронной схемы сигнализации автомобиля, а в случае вакуумного ЦЗ еще и выход из строя управляющей платы компрессора. Их проверку и ремонт производят в самом конце диагностики. Если же центральный замок подает хоть какие-то «признаки жизни», то речь идет о его частичном отказе – слышны звуки работы компрессора у вакуумного ЦЗ и пощелкивание реле – у электрического.

Дверные кнопки ручного открывания могут частично или не на всех дверях срабатывать, либо передергиваться из положения «закрыто» в «открыто» и сразу обратно (или наоборот). Одной из причин такого поведения ЦЗ может быть нарушение фиксации крепежа тяги, идущей от привода к механизму замка (в водительской двери, если плохо работают все активаторы, либо в той, у которой происходит нарушение процесса отпирания/запирания).

https://youtube.com/watch?v=QwQIcpG2_iY
