Устройство и принцип действия1

Спидометры бывают двух типов: механические и электронные. Если первые снабжаются механическим индикатором, вроде стрелки, то вторые, могут вместо этого иметь индикатор электронный – цифры на дисплее . Остановимся отдельно на устройстве и принципах работы каждого типа.

Наиболее популярный тип механического спидометра – магнитоиндукционный. Он включает в себя два механизма: скоростной и счетный. Первый состоит из троса (гибкий вал), магнитного диска, катушки и пружины. Трос соединен с датчиком, расположенным на валу коробки передач. Датчик преобразует движение вала во вращение троса. Вращаясь, трос раскручивает магнитный диск. Сверху диска расположена вращающаяся катушка с осью. Движение диска создает магнитный поток, который возбуждает в свою очередь токи в катушке. В связи с этим воздействием катушка тоже начинает крутиться вслед за диском. Пружина ограничивает ее поворот углом, зависящим от скорости вращения диска. Пружина имеет определенную настроенную жесткость, от чего зависит точность спидометра. На конце вращающейся вместе с катушкой оси закреплена стрелка спидометра.

Счетный узел спидометра также имеет привод в виде троса. Сам счетчик представляет собой несколько барабанов, которые последовательно соединяются зубчатой передачей. Благодаря этому, на десять поворотов первого барабана, приходится один поворот следующего за ним, и так далее. Обычно для счетчика используется пять барабанов. Таким образом, его максимальный показатель будет равен 99 999. По достижении этой цифры счетчик обнуляется.

Электронный спидометр внешне никак не отличается от механического. Но в отличие от него, датчик скорости в электронном спидометре уже не крутит гибкий вал, а передает электрические импульсы, повинуясь которым стрелка прибора поворачивается. Движение стрелки зависит от количества полученных за единицу времени импульсов.

Одометр в этом случае устроен таким же образом, за исключением того, что барабаны приводятся в движение маленьким электрическим мотором.

Приборы и устройства для подмотки

Если вы не знаете, как подмотать километраж, но нет желания обращаться в автосервис, можно приобрести специальное приспособление, с помощью которого можно отмотать спидометр. На рынке предоставляется широкий выбор механизмов, что дает возможность подобрать прибор, подходящий для конкретного авто. Пользоваться этими устройствами несложно, поэтому смотать спидометр сможет любой автолюбитель. Существуют разные варианты намотчиков спидометра, которые отличаются конструкцией и принципом работы.

CAN-крутилка

Корректор спидометра по цифровой шине CAN, применяется для современных авто, оборудованных блоком управления. Через шину CAN блоки электронных устройств обмениваются импульсами между собой. Перед тем как подкрутить спидометр, CAN-крутилку нужно вставить в OBD. Он расположен в пределах доступности водителя, обычно недалеко от рулевой колонки. Данный разъем благодаря протоколам обмена позволяет получить доступ к электронным устройствам.

Таким образом, с помощью CAN-крутилок можно откорректировать необходимые ячейки памяти в управляющем блоке, чтобы установить нужный километраж. Данные приборы популярны у перекупщиков поддержанных машин. Они их используют для скручивания спидометра, чтобы уменьшить пробег. Выявить, что в ячейки памяти были внесены изменения, даже с использованием современного оборудования почти невозможно.

Импульсная

Импульсный корректор спидометра применяют на автомобилях импортного производства, которые оснащены цифровой шиной CAN. Для использования прибор нужно вставить в разъем для диагностики OBDII, расположенный около ног водителя. Импульсная накрутка спидометра посылает на одометр импульсы, которые являются имитацией сигналов с контроллера скорости. С ее помощью можно менять показания пробега.

Генератор скорости

Генератор скорости – это прибор, позволяющий увеличить пройденный машиной километраж самостоятельно. Устройство может использоваться на иномарках, выпущенных до 2012 года. Особенностью этих автомобилей является то, что сигнал скорости поступает не через цифровую шину CA, а в виде импульсов.

Генератор подключается к диагностическому разъему OBDII. Он имитирует передачу импульсов, которые поступают при передвижении автомобиля. С помощью прибора можно корректировать показания одометра.

Другие варианты

Универсальным устройством для сматывания спидометра является намотка спидометра при помощи зарядки для телефона. Прибор вставляется в прикуриватель. Провод, идущий от девайса, присоединяется к проводке с помощью разъема «мама-папа». Данное устройство можно использовать как на импортных, так и на отечественных автомобилях. Для его установки не нужно обладать специальными знаниями. В комплекте с прибором идет инструкция по подключению и использованию.

Скрутить спидометр можно крутилками ABS. Такой вариант можно использовать на машинах, на которых установлена антиблокировочная система. Прибор использует датчик скорости и вращение колес. Когда устройство подключается к нужному разъему, оно начинает имитировать вращение колес, согласно которому датчик корректирует показания пройденного километража на одометре.

Существует еще штатный прибор для перемотки спидометра. Включается и отключается корректор спидометра с помощью кнопки, расположенной на его корпусе. Прибор оборудован регулятором скорости, поэтому можно корректировать скорость по своему желанию. Схема намотки спидометра, по которой осуществляется установка, прилагается к комплекту.

Открутить километраж на современном автомобиле, на котором установлено большое количество электроники, довольно сложно. Но специальные приборы позволяют изменять показания одометра без наличия специализированных знаний.

Диагностика и ремонт механического спидометра

• Для диагностики вам понадобятся:
• Двигатель 12 В;
• отвертка с плоским шлицем и крестовая отвертка;
• фонарик; домкраты и подставки;
• руководство по эксплуатации или техническому обслуживанию автомобиля.

Для проверки спидометра приподнимите переднюю часть автомобиля со стороны пассажира с помощью домкрата. О том, как это безопасно сделать, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (приборную панель), чтобы получить доступ к комбинации приборов. На некоторых моделях можно обойтись без этой операции, поэтому следует внимательно прочитать руководство по ремонту и обслуживанию автомобиля. Снимите комбинацию приборов, открутите гайку крепления ленты от указателя поворота, запустите двигатель и включите 4-ю передачу. Вращается ли кабель в оболочке кабеля? Если да, остановите двигатель, закройте крышку шланга, затем перезапустите двигатель, включите четвертую передачу и проверьте манометр. Если стрелка не меняет положение, датчик поврежден и подлежит замене.

Если трос не перемещается при работающем двигателе и включенной передаче, остановите двигатель и снимите трос с рычага переключения передач на стороне водителя. Вытяните трубку из крышки и убедитесь, что концы не имеют повреждений (квадратные). Скрутите конец кабеля на одном конце и наблюдайте за концом другого конца. Если оба наконечника работают плавно и плавно, а наконечники не изношены, проблема заключается в изношенном штоке привода, и его необходимо заменить. Эта операция описана в руководстве по эксплуатации автомобиля.

Не ведитесь на красивую обертку

Чтобы автомобиль казался максимально привлекательным, его кузов подкрашивают. Однако не спешите определять честность пробега по качеству лакокрасочного покрытия. Если кузовной ремонт был произведен качественно, определить это не под силу даже опытному автомобилисту. Единственное, что можно сделать — проверить толщину ЛКП, используя толщинометр. Также он определяет, сколько было нанесено шпаклевки на кузов (если машина была после ДТП). Механизм «пробивает» расстояние от верхней части ЛКП до металла.

Однако смотреть на качество покраски, проверяя скрученный пробег, не имеет смысла. Ведь ДТП может случится на любом километраже. Здесь уже все зависит от того, насколько качественно был произведен ремонт. Ну а если вы покупаете автомобиль с возрастом 20+, осмотрите скрытые места — пороги и технологические заглушки на днище. Коррозия не зависит от пробега, но ржавчина — существенный повод снизить цену.

Одометры каких марок авто скручивают чаще?

Чаще всего скрученный пробег можно обнаружить в машинах отечественного и японского производства, а также некоторых моделей машин выпускаемых в Европе. Авто, немецкого производства, более качественно защищены от внешнего вмешательства. В них ведётся дублирование любых изменений разными специальными устройствами. Самыми устойчивыми к вмешательству мошенников считаются машины марки BMW

, в которых дублирование показаний пробега производится чипом в ключах зажигания.

Пробег многих автомобилей японских марок можно выяснить в сопутствующих к ним документах. В случае приобретения авто на аукционе к нему прилагается аукционный лист, в котором указана точная информация показаний одометра. Если рассматривать европейские и отечественные машины, то скручивался в них пробег или нет, можно выяснить только по косвенным признакам и никаких других способов не существует.

Диагностика

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи , а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Предварительно жгут проводов отключают не только от колодки датчика скорости, но и от самого спидометра. Один вывод тестера или контрольной лампы подключают к концу провода, находящегося под капотом, другой – к салонному окончанию цепи токообеспечения измерителя скорости.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

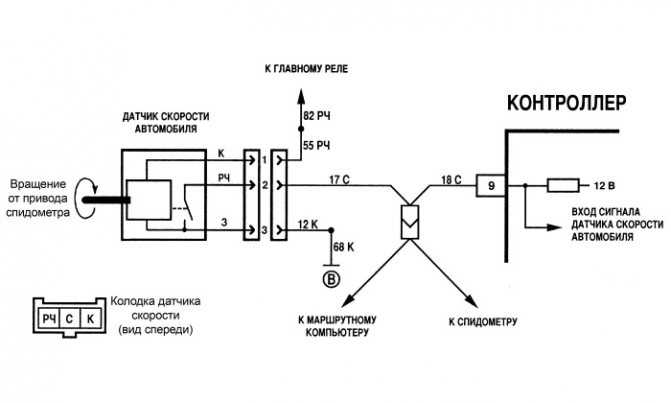

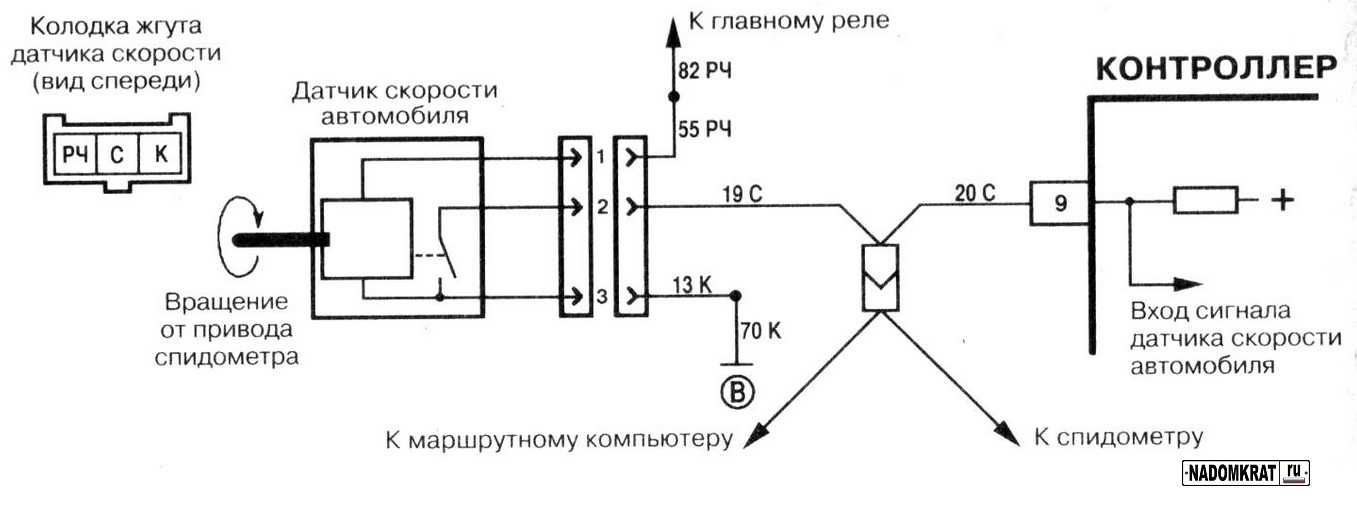

Как проверить датчик скорости?

Если на вашем авто перестал работать спидометр, начните с проверки датчика скорости. Отсоедините разъем питания датчика, после чего с помощью мультиметра проверьте следующие значения:

1. Наличие «массы». Условия проверки: мультиметр в режиме «прозвонки», измерения проводятся со стороны минусовой клеммы АКБ и контакта «массы» в разъеме. Сопротивление должно быть близким к 0.
2. Наличие питающего напряжения. Условия проверки: включено зажигание, мультиметр в режиме измерения постоянного тока, измерения со стороны минусовой клеммы АКБ и контакта «31» разъема питания датчика. Напряжение должно быть равным либо немного меньшим напряжению на выводах аккумулятора.
3. Наличие опорного напряжения. Условия проверки: включено зажигание, мультиметр в режиме измерения постоянного тока, измерения со стороны минусовой клеммы АКБ и сигнального вывода в разъеме датчика скорости. Напряжение должно быть в пределах 4,5-5 В либо немного меньшим за напряжение на выводах аккумулятора (зависит от особенностей устройства конкретной модели авто).

За неимением осциллографа, с помощью которого можно просмотреть наличие и форму импульсов выходного сигнала, можно воспользоваться светодиодной контролькой, подключенной к сигнальному выводу датчика скорости. При вращении зубчатого колеса привода спидометра светодиод должен моргать.

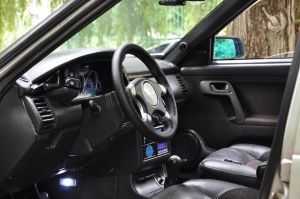

Почему не работает спидометр на ВАЗ 2110? Решаем мелкую поломку сами

В подавляющем числе случаев инжекторные ВАЗ-2110 оборудуются электронными спидометрами. И, как правило, они часто тревожат неисправностями, которые могут проявляться по-разному. И если автовладелец сталкивается с проблемой, когда у него не работает спидометр на ВАЗ 2110, ему нужно выяснить степень сложности поломки. Ведь прибор может вообще не работать или работать, но частично и с видимыми сбоями.

Например, при непрогретом двигателе спидометр работает исправно, а вот потом начинает капризничать. Может быть так, что стрелка скачет от одного показателя к другому или зависает на определенной отметке.

Не работает спидометр на ВАЗ 2110 – проблема вполне распространенная и легко решаемая. Причем устранить подобную неисправность нужно как можно скорее, так как водителю сложно ориентироваться на скорости автомобиля и таким образом есть вероятность встретиться с инспектором ГИБДД и получить штраф за нарушение скорости .

Чтобы устранить проблему надо выявить причины ее появления.

Типичные причины поломки спидометра

Не секрет, что на ВАЗ 2110 в работе спидометра не последнее участие принимает бортовой компьютер. Если взять электросхему от автомобиля, то можно заметить, что электроника питается от монтажного блока с 10 амперным предохранителем.

Когда спидометр ломается первым делом нужно проверить все контакты. Возможно, сбой в работе произошел по причине окисления одного из контактов.

При нормальном состоянии контактов стоит задуматься о возможных проблемах в датчике скорости. А точнее, в его разъемах. Дело в том, что они расположены так, что постоянно контактируют с пылью, грязью и влагой. Поэтому не лишним делом будет немного подергать провода, чтобы стряхнуть возможные загрязнения. А лучше попробовать достать их и очистить более дотошно.

Иногда проверка разъемов не помогает. Тогда приходиться тестировать сам датчик скорости. Здесь не надо быть специалистом и иметь в гараже какое-то специальное оборудование. Будет достаточно обычной дрели или шуруповерта. Также для работы понадобится напарник .

Итак, берем шуруповерт, ставим его на режим вращения против часовой стрелки и зажимаем привод датчика. Напарник включает зажигание и следит за спидометром. В этот момент надо включить шуруповерт.

Если спидометр не работает, значит пришло время замены датчика скорости. В случае нормального функционирования нужно искать проблему в приводе, расположенном внутри трансмиссии.

Если уж речь идет о датчике скорости, то резонно будет проверить гнездо вала его привода. Нередко вал изнашивается, принимает круглую форму, что не позволяет эффективно передавать крутящий момент.

Кстати, именно это чаще всего выступает виновником постоянного подергивания стрелки спидометра. Поэтому если такая проблема наблюдается, то первым делом надо проверить вал и уж только потом рассматривать другие варианты.

Существует и еще ряд возможных причин неисправности спидометра на ВАЗ-2110. Но обнаружить их можно только путем глубокой диагностики, доступной лишь на СТО .

Спидометр на нашем автомобиле располагается на основном приборном щитке. Поэтому если причины неисправностей кроются именно в спидометре, то необходимо менять весь щиток, а не его отдельный элемент. К сожалению, пока запасные части по отдельности для таких приборных панелей не поставляются. Это как раз и усложняет замену спидометра при его поломке.

В принципе, все вышесказанное позволяет быстро разобраться с возникшей неисправностью и оперативно ее решить. Но надо помнить, что если не работает спидометр на ВАЗ-2110, то не лишним будет обращение на СТО, где причины смогут вычислить куда быстрее.

• Не работает спидометр на Приоре? Знакомая проблемка
• Ремонт электроусилителя руля на Калине. Признаки поломки и починка
• Долго заводится ВАЗ 2110 инжектор? Устрани поломку собственными силами
• Почему не работает спидометр на ВАЗ 2112? Несколько советов по ремонту

Чего нужно бояться?

Корректировка показаний одометра производится абсолютно на всех автомобилях.

Даже 2-3-летние машины подвергаются корректировке показаний. Делают это, как правило, жадные продавцы, которые хотят скрыть все недостатки автомобиля, пытаясь «впарить» его по завышенной цене. Неопытные водители часто попадаются на этом.

Как проверить, скручен ли пробег авто? Это может каждый, нужно лишь тщательно осмотреть машину. Чего следует бояться при покупке авто со скрученным пробегом? Покупая машину с малым километражем, вы рискуете взять настоящий автохлам, который будет требовать с вас кучу денег на обслуживание. Так, корректировка одометра часто производится при пробеге от 90 до 110 тысяч. И связано это с тем, что в данный отрезок времени автомобиль проходит самое крупное плановое ТО. Чтобы не тратиться на ремонт, недобросовестные продавцы накручивают цифры одометра и выставляют ТС на продажу, убеждая покупателя, что машина уже прошла все необходимые ТО.

Принцип работы одометра

Работа одометра обусловлена его конструкцией, в которую входят:

1. Датчик скорости, работающий и на спидометр. О том, где он устанавливается, рассмотрели выше, но напомним: на вторичный вал или на ступицу ведущего колеса.
2. Узел, обрабатывающий и передающий показания в сам прибор. В современных машинах это электронный блок управления (ЭБУ).
3. Дисплей, выдающий понятные водителю показания пробега.

Зная конструкцию устройства, можно легко понять и принцип его работы, который выглядит следующим образом:

• датчик фиксирует количество оборотов вала или ступицы и передает их ЭБУ;
• электронный блок обрабатывает полученную информацию, преобразует и направляет ее на дисплей;
• дисплей показывает данные о пройденном километраже.

В зависимости от конструкции различают:

• механические одометры;
• гибридные, или электромеханические;
• цифровые приборы.

Коротко остановимся на каждом из типов:

1. Механические одометры устанавливались на первые серийные автомобили и эксплуатировались достаточно продолжительно время. Их и сейчас можно встретить на подержанных авто. Такие приборы очень просты по своей конструкции. Их индикатор барабанного типа фиксировал пробег в зависимости от количества оборотов, сделанных коленвалом. С вторичного вала коробки обороты передавались с помощью тросика.Механическая простота являлась не только причиной недостаточной достоверности показаний, но и легкостью, с которой эти показания корректировались. Любой, даже начинающий водитель, мог скрутить показания одометра или остановить его работу, отсоединив приводной тросик.
2. Электромеханические одометры объединяют в себе свойства механического и цифрового устройства. Механическим остался привод от вторичного вала. Электронным стал внедренный в систему блок и цифровой дисплей, пришедший на замену вращающимся дискам.
3. Цифровые одометры — это система, в которой работают только электронные приборы. Датчик передает информацию о частоте вращения колес или двигателя, с помощью электронного импульса по проводам к ЭБУ. От блока обработанный сигнал идет на дисплей. Все показания цифрового одометра заносятся в память и стереть их не так просто. Хотя, с помощью компьютера и соответствующего программного обеспечения, можно прочистить электронные мозги любого устройства. Производители постоянно работают над улучшением уровня защиты электронной начинки и откорректировать реальные показатели становится все сложнее и дороже.

В настоящее время самыми распространенными остаются гибридные одометры, но это из-за большого количества продолжающих эксплуатироваться ранее выпущенных машин. На замену им приходят полностью электронные системы.

Как подключить

Порядок выполнения подключения:

1. Отвинтить и снять заднюю крышку приборной панели.
2. Обеспечить надежное крепление соединительных проводов к местам контактов.
3. Произвести подключение кабеля питания и включить его подачу. После этого должна показаться текущая величина.
4. Сделать операцию по подсоединению адаптера к ЛПТ-разъему компьютера.
5. Инициировать запуск программы.
6. При нажатии клавиши «Ф6» будут считываться показания километража, «Ф7» – можно вводить желаемую величину. Затем нужно нажать «Ввод» и можно закрывать программу.
7. Провести отключение питания и собрать все обратно. Теперь при запуске автомобиля на спидометре будут новые значения пробега.

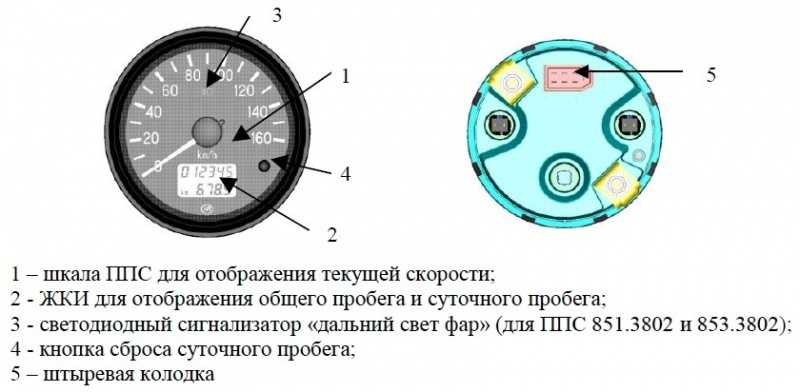

Электронный спидометр и его характеристики

Механические измерители скорости уходят в прошлое. На смену им автомобильная промышленность подготовила новый вариант, электронный, работа которого основана на действии Холла.

Составные компоненты прибора контроля скорости движения представлены следующими элементами:

1. информационное табло;
2. скоростной датчик;
3. электропроводка;
4. управляющая часть прибора.

Датчик вырабатывает электрический импульс и отправляет на контроллер. Частота и продолжительность импульсов зависят от скорости передвижения авто. Полученная информация анализируется и трансформируется: маленький временной интервал между импульсами говорит о большой скорости движения. После обработки импульсов информация отражается на электронном табло.

Наряду с этим информация получается и блоком управления, который на ее основе корректирует работу силового агрегата. К примеру, если машина едет накатом со скоростью 20 км/ч, подача топлива не осуществляется, таким образом спидометр экономит горючее.

Как определить скручивание механического одометра?

В любом транспортном средстве предусмотрена возможность изменять реальные показания пробега. Если автомобиль оборудован одометром механической конструкции, то изменение пробега выполняется двумя простыми методами

Если у покупателя закрались сомнения что пробег механического одометра подвергался скручиванию вручную, то нужно провести внешний осмотр прибора. Цифры на счётчике во время движения машины должны иметь плавное вращение без скачков. Также внимательно осмотрев циферблат можно увидеть тёмное пространство, которое разделяет соседние значения. В случае обнаружения, что оно изменило свой цвет, можно утверждать, что в одометр кто-то вмешивался.

В случае изменений пробега при помощи электродрели

выявить вмешательство в работу прибора практически невозможно. В такой ситуации нужно исходить из внешнего состояния составных частей автомобиля, которые должны визуально соответствовать показаниям пройденного машиной пути.

Одометры каких марок авто скручивают чаще?

Чаще всего скрученный пробег можно обнаружить в машинах отечественного и японского производства, а также некоторых моделей машин выпускаемых в Европе. Авто, немецкого производства, более качественно защищены от внешнего вмешательства. В них ведётся дублирование любых изменений разными специальными устройствами. Самыми устойчивыми к вмешательству мошенников считаются машины марки BMW

, в которых дублирование показаний пробега производится чипом в ключах зажигания.

Пробег многих автомобилей японских марок можно выяснить в сопутствующих к ним документах. В случае приобретения авто на аукционе к нему прилагается аукционный лист, в котором указана точная информация показаний одометра. Если рассматривать европейские и отечественные машины, то скручивался в них пробег или нет, можно выяснить только по косвенным признакам и никаких других способов не существует.

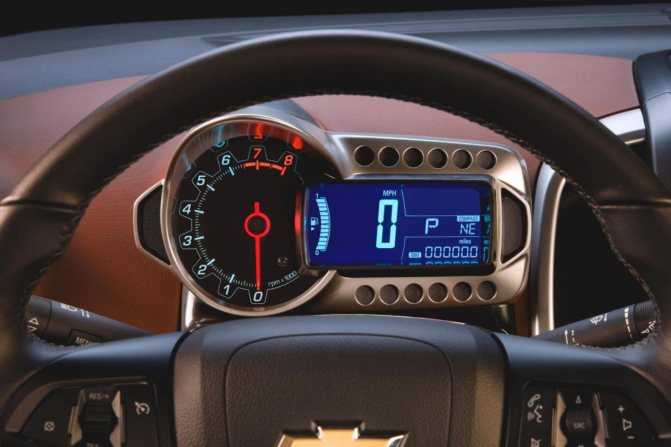

Электронный спидометр

Тенденция к электронификации транспортных средств затронула и отечественный автопром. На более современных автомобилях ВАЗ 2107 уже на заводе устанавливали электронные спидометры.

Этот прибор оснащается магнитом, который крепится к выходному валику МКПП. К тому же спидометр имеет и электронный блок, поэтому магнит, вращаясь по своей окружности, проходит рядом с блоком и передаёт на него сигнал о скорости вращения колёс. То есть магнит выполняет роль датчика. В свою очередь, блок по алгоритму рассчитывает реальную скорость движения автомобиля и передаёт данные на цифровой прибор в салоне машины.

Благодаря датчику, водитель получает возможность получать максимально точные данные о текущей скорости движения

Неисправности

Неполадки в работе электронных приборов обычно вызваны:

• повреждениями электронного индикатора;
• неисправностью датчика (магнита);
• плохим контактом или обрывом контакта между магнитом и электронным блоком.

В свою очередь, эти неисправности ведут к тому, что спидометр начинает сильно «врать», индикация моргает и отображает некорректную информацию о скорости.

Диагностика и ремонт

Восстановить работоспособность электронного устройства будет чуть сложнее, чем механического, так как потребуется специальное оборудование в виде тестера и осциллографа (или сканера). Также заранее нужно будет подготовить:

• отвёртку с крестообразным лезвием;
• отвёртку с плоским тонким лезвием;
• набор гаечных ключей.

Чаще всего проблемы с работой электронного спидометра возникают из-за попадания на клеммы влаги или грязи. Поэтому диагностику следует начинать с осмотра контактных соединений.

Далее, если контакты чисты, можно приступать к более детальной диагностике и ремонту:

1. Осмотреть проводку на предмет потери изоляционного слоя или перегибов. При необходимости нужно будет заменить провод на аналогичный.
2. Тестером проверить работу всех элементов, работающих в системе измерения скорости. Исправный датчик движения должен выдавать напряжение не менее 9 В и частоту от 4 до 6 Гц. В ином случае необходима замена датчика на новый (вставить устройство в гнездо).
3. Осциллографом проверяется сила сигнала между датчиком и блоком.

Видео: как быстро проверить спидометр

Как таковой, ремонт электронного спидометра может заключаться только в полной его замене, так как если все составные части и проводка в порядке, то необходима замена. Поменять прибор несложно: достаточно отстыковать приборную панель и выкрутить крепления старого спидометра.

Таким образом, «шестёрка» оснащается с завода либо механическими, либо электронными спидометрами, каждый из которых редко выходит из строя. Как правило, все поломки этих устройств связаны с солидным сроком эксплуатации и естественным износом элементов.

Возможные неисправности электронного спидометра

Правильная работа спидометра крайне важна для работы всего автомобиля. Поэтому следует постоянно внимательно следить за его исправностью.

В случае, если спидометр неисправен, проблему следует искать в нескольких узлах. Поломки могут происходить в результате:

• нарушения работы датчика;
• разъединения наконечника тросика устройства и шестерни;
• поломки «электронной начинки» спидометра;
• нарушения целостности электрических проводов;
• окисления и загрязнения поверхности разъёмов;
• перегоревшего предохранителя, который вмонтирован в электросеть приборной панели;
• ошибок функционирования блока электронного управления;
• ошибки, допущенной в ходе монтажа приборной панели после её разборки.

Требуемое оснащение и последовательность работ

Одной из основных особенностей корректировки показаний – это невозможность проведения работ с флеш-памятью, пока она установлена в микросхему.

Поэтому начальный этап работ сводится к демонтажу приборной панели, и полной разборки ее для извлечения платы.

Затем на плате нужно найти флеш-память.

Она обычно располагается рядом с центральным процессором платы. Узнать е можно по тому, что она припаяна к плате при помощи 8 ножек, по 4 с двух сторон.

Флеш-память может выглядеть так.

Или так.

Все зависит от марки автомобиля.

Эту флеш-память нужно выпаять с платы. Для этого нужно применять маломощный паяльник, чтобы не повредить дорожки, ведущие к этой плате.

Далее потребуется использование специального устройства – программатора.

Собирается этот программатор из трех резисторов на 4,7 кОм, СОМ — разъёма, которым программатор будет подключаться к компьютеру, и трех стабилитронов.

Питание флеш-памяти будет производиться от компьютера, для чего понадобиться подсоединить СОМ-разъем к любому красному и черному проводам в системном блоке.

Важно не попутать полярность – красный провод имеет плюсовую полярность, а черный – минусовую. Другие самодельные устройства для корректировки одометра. Другие самодельные устройства для корректировки одометра

Другие самодельные устройства для корректировки одометра.

Помимо программатора также потребуется наличие соответствующих программ на компьютере.

Одна из программ называется PonyProg, но можно найти и аналоги ее.

Также понадобиться калькулятор пробега, к примеру, TachoSoft, который переводит цифровое значение пробега в 16-ричный код, именно в виде этого кода хранятся данные по пробегу на флеш-памяти.
