Как определить, что требуется настройка оптики?

На «Форд-Фокусе 2» требуется в случае недостаточного освещения дорожного полотна в темное время суток. Визуальные признаки сбитой настройки в фаре:

В случае появления перечисленных выше проблем нужно проверить, в какое положение поставлена ручка электрического корректора фар в салоне. При необходимости вернуть регулятор в позицию «0» и убедиться, не устранена ли неисправность. Регулировка фар «Форд-Фокуса 2» (рестайлинг и дорестайлинг) может сбиться случайным нажатием на клавишу регулировки пучка фар из салона. Если настройки корректора верны, то потребуется регулировка механизма фары.

Как это работает на Форд Фокус 2 и на остальных автомобилях

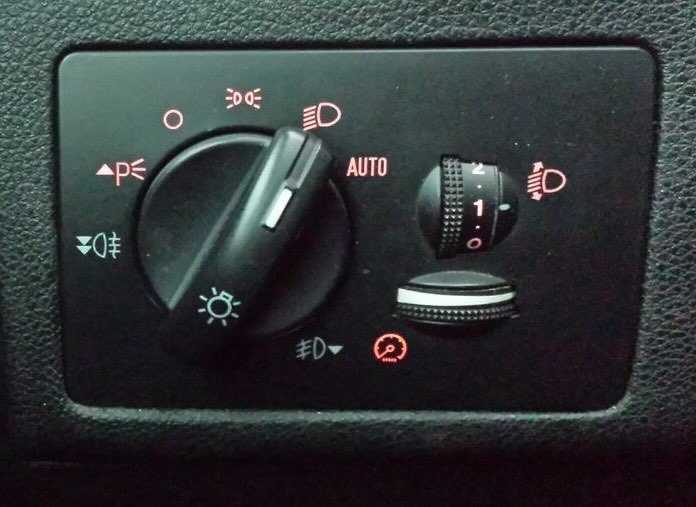

Свет фар и туманки.

У подавляющего большинства современных машин головная оптика управляется максимум одной-двумя клавишами на передней панели и левым подрулевым переключателем. Везде он работает по такой схеме:

• в нейтральном положении при повороте рычага относительно рулевой колонки вверх или вниз включаются указатели поворотов;
• в торцевой части рычага смонтирована ручка, имеющая три положения — свет выключен, включены габариты и включён ближний свет;
• нефиксированное положение рычага при движении на водителя временно включает дальний свет, а фиксированное положение от водителя при включённом ближнем, активирует лампы дальнего света.

Куда проще. Но в Форд Фокус инженеры решили сделать по-другому. При этом рациональное зерно в фокусовской схеме управления световыми приборами, безусловно, есть. На рычаге слева нет никаких ручек активации дальнего света, но осталась функция временного включения, мигания дальним при движении рычага к водителю. Зато огромным количеством функций наделили отдельную крутилку на передней панели. В зависимости от года выпуска и комплектации эта ручка может иметь несколько положений и отличается функционалом.

Отключение сигнала о непристегнутом ремне

Итак, давайте более детально остановимся на различных функциях и расскажем, как их самостоятельно активировать.

Процедура активации этой функции стандартная. Для начала вставляем ключ в замок зажигания и закрываем все двери. Коробка передач должна быть переведена в нейтральное положение в случае механики и в режим парковки, если на Фокусе 3 стоит автомат.

После этого нужно следовать такому алгоритму:

• отстегиваем ремень безопасности с водительской стороны;
• переводим ключ во второе положение, но машину не заводим;
• ждем 20 секунд, после чего пристегиваем и отстегиваем ремень 9 раз

На выполнение этих действия дается 1 минута

Для того чтобы программирование прошло успешно, ремень должен остаться не пристегнутым.  Крайне важно вынимать ремень полностью, иначе активация функции не будет выполнена

Если вы все сделали правильно, то на приборной панели лампочка ремня безопасности должно три раза потухнуть и загореться. Это является подтверждением того, что процедура была выполнена успешно. После этого выключаем зажигание, что является последним этапом.

Принципы регулировки фар на Форд Фокус 2

Фары регулируются отдельно по вертикали и горизонтали.

Все это делается на заправке. Однако вы можете произвести грубую настройку самостоятельно. Для этого воспользуемся регулировочными винтами на корпусе фары. На каждом их по два: один регулирует горизонтальное положение светового луча, второй — вертикальное. Первый расположен в верхней задней части корпуса фары, второй — снизу. Винты можно повернуть отверткой с плоским шлицем или шестигранником на 7 мм.

Винт горизонтальной регулировки.

Винт вертикальной регулировки.

Требования

Для правильной регулировки автомобиль должен стоять на ровной поверхности на расстоянии 3 м от плоской стены. В этом случае автомобиль должен иметь полную мощность и в багажнике должно быть запасное колесо и набор стандартных инструментов, чтобы подвеска заняла положение, соответствующее нагрузке снаряженной массы автомобиля. На сиденье водителя рекомендуется нагружать груз 60-70 кг и устанавливать корректор угла светового потока в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку проводим следующим образом:

1. Проверяем и при необходимости доводим до нормы давление в колесах.

Не забудьте установить регулятор глубины фар в положение «0».

• При необходимости корректируем световой поток в дорожных условиях винтами или регулятором глубины фар, если фары регулируются синхронно.
• Качаем машину спереди и сзади, чтобы подвеска заняла нейтральное положение.

• Включите ближний свет.

  Видим, что на встречной полосе светят фары.

  Регулируем фары отдельно, накрыв одну из них матовым материалом.

  По нанесенным на стене отметкам определяем, куда переместить фары.

  Выставляем горизонтальное положение светового луча поворотом регулировочного винта, который находится ближе к центру станка. Высота края световой точки на стене должна быть примерно равна высоте центров огней по отношению к земле.





















  Шестигранным ключом выставляем положение отражателей фары с помощью двух регулировочных винтов.

  Регулируем положение фар в вертикальной плоскости. Для этого поверните второй винт, который ближе к крылу. Выставляем фары так, чтобы расстояние между центрами световых точек на стене было в пределах 1250-1275 мм.

  «Галочки» границ света должны быть прямыми и четкими.

Как снять фару Форд фокус 2 дорестайл

› Другое

21.04.2020

Если у вас перегорела лампа ближнего света фар на Форд Фокус 2 самое время заменить ее. Совсем не обязательно ехать сразу в сервис, где придется потратиться на несколько сотен рублей, лампу можно заменить и самостоятельно. Благодаря нашей подробной инструкции вы сможете заменить лампу своими руками без проблем и помощи специалистов из сервиса.

Какие лампы установлены на Форд Фокус 2 рестайлинг и дорестайлинг

• Лампа ближнего света H7 12v/55W (В максимальных версиях с ксеноном лампа ближнего может быть D2S или D1S)
• Лампа дальнего света H1 12v/55w
• Лампа указателя поворота PY21W 12v
• Лампа передних габаритов W5W

У рестайлинговой и дорестайлинговой версиях автомобиля лампы используются одинаковые, Обвился лишь внешний вид и дизайн фар, а так же внутренняя часть фары (отражатель и защелки).

Какую лампу лучше установить на Ford Focus 2 в ближний свет?

Стандартные лампы устанавливаемые с завода как правило Philips Long Live или Osram Ulra Live. То есть это лампы с увеличенным сроком службы.

• PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1
• OSRAM H7-12-55 Ultra Life O-64210ULT

Можно установить лампы поярче стандартных, например +30% света или еще ярче +100% или +130% света. Минус этих ламп в том, что срок службы их по сравнению с обычными меньше.

• PHILIPS H7-12-55 +30% Vision
• OSRAM H7-12-55 +30% Super O-64210SUP
• OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
• Philips H7-12-55 +130% X-tremeVision

Указанные лампы будут освещать дорогу лучше стандартных, а лампы +130% и +110% являются лидерами среди галогенных ламп, но покупая их нужно быть готовым к тому, что менять их придется чаще.

Замена ламп на дорестайлинговой версии Форд Фокус 2

С помощью отвертки откручиваем верхний болт крепления фары

Красными стрелками указаны нижние защелки на которых держится фара, их необходимо аккуратно отжать

Далее слегка вытянем фару на себя и снимем штекер идущий к фаре и вытащите фару

Теперь остается лишь снять пластиковый пыльник фары, которые держится на 4 защелках

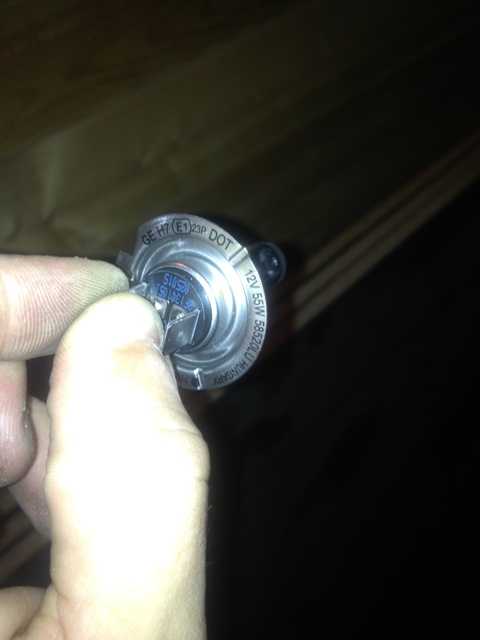

Перед собой видим лампу. Снимаем колодку с лампы, отщелкиваем металлические усы держащие лампу и производим замену

Производим сборку в обратной последовательности

Замена лампы на рестайлинговой версии Форд Фокус 2

Процедура снятия фары идентична снятию на дорестайле.

Откручиваем верхний болт крепления фары

Отщелкиваем две защелки и аккуратно вытягиваем фару, отсоединяем колодку проводом.

В отличии от дорестайла, на обновленной версии фокус 2 пыльник резиновый, снимать его проще.

А вот защелка лампы уже другая, сложнее.

Стрелкой на фото показано место на моторое нужно слегка нажать и вытащить лампу вместе с колодкой.

Вставляет в колодку новую лампу и устанавливаем лампу на место до щелчка. Производим сборку фары и устанавливаем ее на место.

Можно ли в ближний свет на Форд Фокус 2 установить ксенон?

В максимальных комплектациях Focus 2 оснащался ксеноном(лампы D2S или D1S). Однако если у вас галогенные фары, установки в них ксенона запрещена законом. Наказание за установку ксенона в подобные фары — до 6 месяцев лишения прав управления автомобилем.

Если же вы все же решили поставить ксенон, на рестайлиновой версии модели вам потребуются специальные переходники, чтобы не сломать стандартную колодку.

Как Разобрать Фару Форд Фокус 2 Дорестайл

Давайте разберем центр внимания на брод Фокус 2.4 рестайлинг

Повторение Ford Focus 5 вышла в нашем выступлении в 2008 году и была сделана незадолго до появления автомобилей третьего поколения в 2011 году. Первое, что явно отличало переработанный дизайн фокус Второе поколение dorestyle — это фары. На самом деле интерьер фар остался прежним, изменились только форма и архитектура. Теперь посмотрим, как снять и разобрать фару переделанного Ford Focus 4.

Снимаем фару на форд фокус 2

Снятие фары переделанного второго фокуса мало чем отличается от снятия фары на подержанных автомобилях. То, что остается для нашего клиента — то, что остается для нашего клиента, составляет менее 15 минут, включая замену всех ламп.

По-другому это не сработает; если нам удастся, мы не будем наслаждаться работой. Поэтому мы берем длинную узкую плоскую отвертку Torx T-30, надеваем очиститель хлопковых перчаток и закатываем рукава:

1. Bat Torks T-30 Открутите главный винт, которым крепятся фары. Он расположен примерно в центре корпуса фары и перекручен через моторный отсек.

Ослабьте крепежный винт.

Нажмите на гору.

Замена лампы

Когда фара у нас на ладони, вы можете поменять лампы. Установленные на заводе светильники имеют следующие характеристики и показатели:

Автомобильные лампы для Ford Focus 2

Ford Focus 2 — автомобиль, который вдохновляет Форд Фокус 2 пришел на смену первому поколению в 2004 году. Новая модель ознаменовала собой новый виток развития автомобилестроения в компании Ford. Focus II превосходил на тот момент все существующие требования безопасности водителя и пассажиров. Таким образом, этот автомобиль был признан одним из самых комфортных, качественных и безопасных в своём классе и ценовом сегменте. Максимальный комфорт водителю и пассажирам обеспечивают удобно расположенные аудиосистема, легкочитаемая приборная панель, а так же кресла, обеспечивающие удобную посадку. На Ford Focus 2 с легкостью можно отправляться в дальние путешествия и не переживать за усталость. Автомобиль выпускался с тремя вариантами кузова, а именно: трех и пятидверный хетчбеки, универсал и седан. Этот выбор позволил даже самому притязательному и взыскательному покупателю выбрать себе именно ту модель, которая будет полностью отвечать его представлениям, вкусам и запросам. Благодаря утонченному и динамичному дизайну, силуэт Форд Фокус 2 имеет стремительный и спортивный вешний вид. Задняя часть кузова является заостренной. Машина оснащена интегрированным спойлером, рельефными колесными арками, а так же высокой «поясной линией» и увеличенной площадью сцепления. При этом выпуклая форма капота подчеркивает его мощь, выносливость и надежность.

Стояночные огни

В различных комплектациях реализована схема включения стояночных огней. Чтоб её активировать, необходимо установить ручку напротив пиктограммы стояночных огней и вмять переключатель на один щелчок, заглушив движок. Смотрится это так.

Комфортная штука, когда врубаются габариты, подсветка номера и приборной панели отключается с целью экономии заряда аккума. Что вы выберете, какой головной свет включён, наша фирма может всегда включить противотуманные фары, вытянув на себя лично на один щелчок ручку включения. Чтоб включить противотуманную фару сзади, вытягиваем ручку ещё на один щелчок на себя лично.

Регулировочные болты фар:

1 — регулировочный болт по вертикали;

2 — регулировочный болт по горизонтали

— регулировку фар проводите болтами при открытом капоте;

— включите зажигание и ближний свет;

— вращайте болт установки по вертикали, пока граница света и тени ближнего света с правой стороны не пересечется с установочной линией;

— вращайте болт установки по горизонтали, расположенный на внутренней стороне фары, пока излом световой картинки ближнего света точно не попадет на установочную точку (часть рассеянного света до 15% может лежать выше установочной линии);

— после такой регулировки ближнего света дальний свет будет соответствовать норме.

Возможно, вам будет интересно:

Система выпуска отработавших газов Форд Фокус

Система зажигания для Ford Focus II DA Хэтчбек 2.0 145 л.с. id18304

Чёрный ящик перед каждым отдельным изменением состава рабочей смеси связывается с системой впрыска, лямбда-зондом, датчиком числа оборотов, а также с различными датчиками температуры и измерителем массы воздуха под капотом Focus. Оптимальный момент зажигания в зависимости от нагрузки Топливовоздушная смесь сгорает в камерах сгорания с система зажигания форд фокус 2 скоростью в зависимости от состояния нагрузки холостого хода, частичной, полной нагрузки и качества свежего воздуха.

На двигателях объемом 1,4 и 1,6 л, а также 1,6 л Ti-VCT снимите высоковольтный провод с любой свечи зажигания, а на двигателях объемом 1,8 и 2,0 л — катушку зажигания. Попросите помощника провернуть стартером коленчатый вал двигателя. Указанную проверку проводите не более 5 с, чтобы не повредить нейтрализатор отработавших газов система зажигания форд фокус 2 попадании в него не сгоревшего в цилиндрах двигателя бензина.

Если искры нет, на двигателях объемом 1,8 и 2,0 л замените катушку зажигания см.

Если после замены проводов на двигателях объемом 1,4 и 1,6 л, а также 1,6 л Ti-VCT искра не появилась, замените катушку зажигания см. Если искра есть, но двигатель не заводится, замените свечи зажигания новыми.

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.

Электросхема блока с релеОбозначение реле Без системы зажигания запустить двигатель не получится, поэтому предлагаем система зажигания форд фокус 2 со схемой ее подключения система зажигания форд фокус 2 обозначения основных компонентов.

Система управления двигателем и обозначение основных узлов и элементов Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае. Схема подключения генератора и обозначение элементов Распространенные неисправности Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1: На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения.

Проблема решается путем снятия пластиковой обшивки и замены электрического замка. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, система зажигания форд фокус 2 при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.

И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на минут с последующей их установкой обратно.

После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо система зажигания форд фокус 2 на протяжении нескольких секунд.

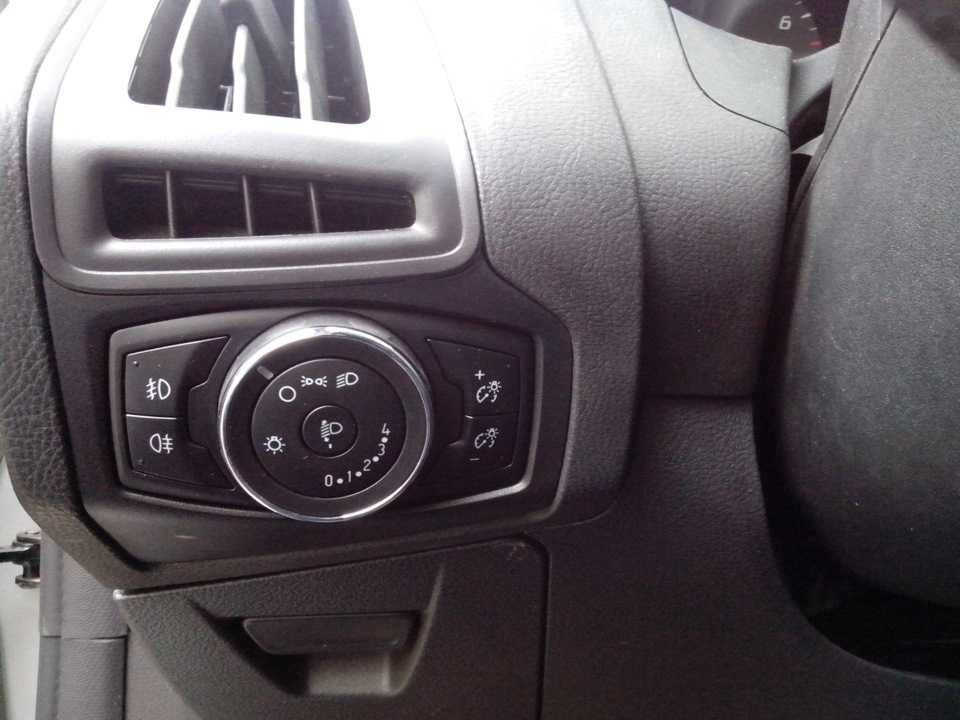

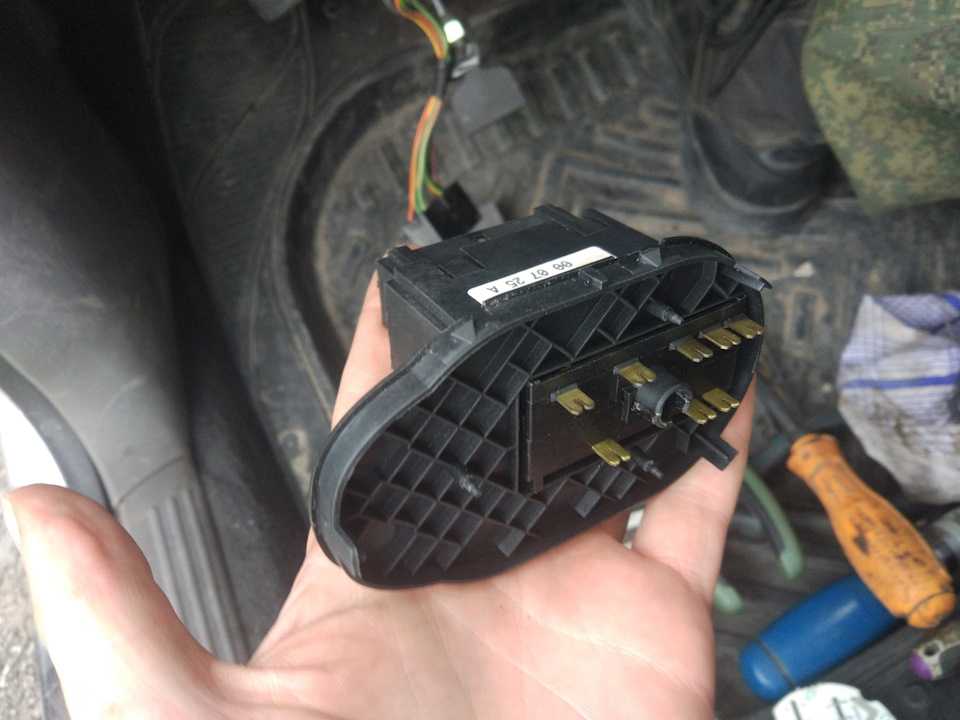

Как включить дальний свет на Форд Фокус 2

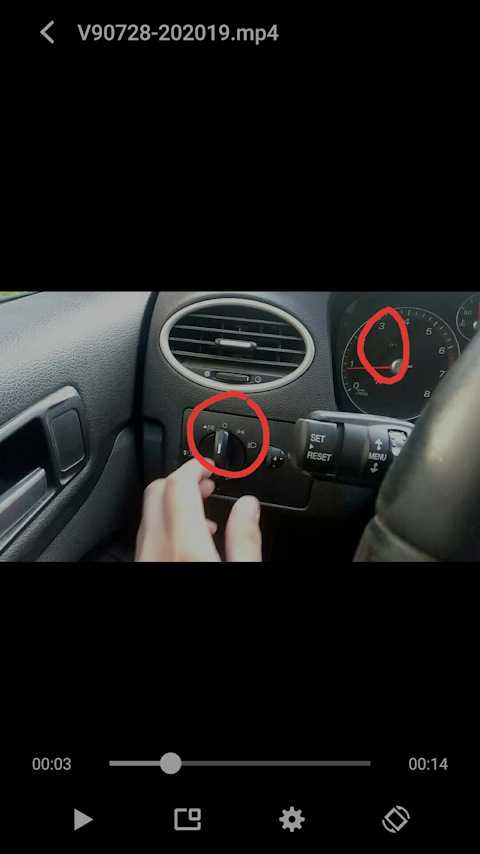

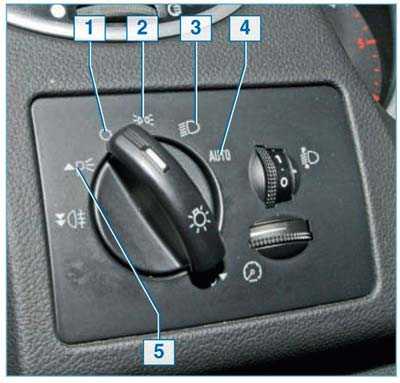

Наш заветный регулятор отмечен стрелочкой.

В некоторых комплектациях второго Фокуса установлен датчик света, который активируется включением автоматического режима работы фар. Авторежим включается поворотной ручкой на передней панели. Работает он так: датчик света установленный на борту автомобиля, измеряет степень освещённости пространства и при недостаточной освещённости включает ближний свет фар. Это удобно, к примеру, при проезде тоннелей или при внезапном изменении погоды, при наступлении сумерек, когда водитель может забыть включить ближний свет.

Переключаем регулятор в это положение.

В этом же положении ручки управления будем включать и дальний свет. Чтобы это сделать, необходимо потянуть подрулевой рычаг слева на водителя и подержать его в таком состоянии 2–3 секунды. Рычаг фиксироваться не будет, но дальний свет включится, а чтобы его выключить, можно либо потянуть рычаг в сторону водителя и удерживать 2–3 секунды, либо выключить ближний свет ручкой управления светом. Такая схема сбивает с толку многих начинающих фордоводов, но она по-своему удобна и практична. Не слепите встречных дальним светом и приятных всем путешествий!

Тянем эту ручку.

1.14.2 Управление автоматической коробкой передач (АКПП)

Управление автоматической коробкой передач (АКПП)

Переключение селектора из положения «Р»

Ваш автомобиль оснащен системой блокировки переключения селектора из положения «Р» при нажатии на педаль тормоза. Перед переключением селектора из положения «Р» необходимо включить зажигание (повернуть ключ в замке зажигания в положение «ON») и полностью нажать на педаль тормоза.

Внимание: если вы не смогли переключить селектор, необходимо сделать следующее:

• — выключите зажигание (ключ в замке зажигания в положении «OFF») и вытащите ключ из замка зажигания;
• — полностью нажмите и удерживайте педаль тормоза;
• — вставьте ключ в щель блокирования включения передачи;
• — переключите селектор в положение «N»;
• — вытащив ключ из щели блокирования, вставьте его в замок зажигания и заведите двигатель;
• — переведите селектор в положение, соответствующее желаемой передачи.

При повторном проявлении данного явления необходимо немедленно обратиться на станцию технического обслуживания.

Переключение передач

Перемещение селектора между соответствующими положениями АКПП необходимо производить по направлению черной и/или белой стрелки, отклонив селектор в сторону пассажира.

Переключение передачи по направлению стрелок черного цвета требует нажатия на педаль тормоза. Переключение передач по направлению стрелок белого цвета осуществляется во время движения и не требует торможения.

Положение селектора P, R и N

Положение «Р» (стоянка). Передние ведущие колеса механически заблокированы от вращения. Переводите рычаг селектора в положение «Р» только после полной остановки автомобиля и включения стояночного тормоза.

Положение «н» (задний ход). Запрещается включать рычаг в это положение до полной остановки автомобиля.

Положение «N» (нейтраль). АКПП находится в нейтральном положении (не включена ни одна из передач).

Внимание: подача топлива автоматически прекращается, если рычаг селектора диапазонов находится в положении «Р» или «N» и двигатель начинает работать в режиме холостого хода с высокой частотой вращения коленчатого вала. Диапазоны «D4», «2» и «1»

Диапазоны «D4», «2» и «1»

Диапазон «D4» (движение). В этом положении рычаг селектора должен постоянно находиться во время движения автомобиля в обычных дорожных условиях. В диапазоне «D4» обеспечивается автоматическое переключение 1, 2, 3 и 4-й передач. Четвертая (повышающая) передача позволяет снизить частоту вращения коленчатого вала и уровень шума двигателя, а также улучшить топливную экономичность автомобиля.

После пуска двигателя и включения диапазона «D4» АКПП работает в экономичном режиме, то есть переключения ступеней в коробке передач производятся по программе, которая обеспечивает высокую топливную экономичность автомобиля.

Диапазон «2»

В диапазоне «2» обеспечивается переключение с первой на вторую передачи и предупреждается переключение на 3 и 4 передачи. АКПП работает, в основном, на второй передаче. Однако при полном нажатии на педаль акселератора АКПП автоматически переключается на первую ступень.

Включайте диапазон «2» для увеличения силы тяги при движении на затяжных подъемах в холмистой и горной местности, для повышения эффективности торможения двигателем на крутых спусках, а также для более уверенного трогания автомобиля на скользком дорожном покрытии.

Внимание: при буксировке прицепа запрещается трогаться с места при включенном диапазоне «2». Диапазон» 1»

Диапазон» 1»

Включение диапазона «1» обеспечивает максимально возможную эффективность торможения двигателем при движении на крутых спусках. В диапазоне «1» коробка передач постоянно работает на первой передаче.

Источник

Самостоятельный рестайлинг с заменой фар Форд Фокус 2 на ксенон

Автомобиль Форд Фокус 2 – одна из самых популярных моделей на российском авторынке. Производитель изменил фары Форд Фокус 2 рестайлинг, придав машине обновленный внешний вид. В статье рассматривается возможность использования в оптике Форда ксенона, даются рекомендации по подбору ксеноновых лампочек, а также инструкция по установке и регулировке.

Форд Фокус 2 с обновленной оптикой

Самым доступным для владельцев Форд Фоку 2 является рестайлинг оптики, который заключается в замене галогеновых лампочек основного света, ПТФ и ДХО ксеноном. Ксеноновые лампы превосходят галогенки по многим параметрам и становятся все более популярными благодаря высокой яркости ламп, хорошим показателям освещенности и долговечности.

После установки ксенона улучшается видимость на дороге, что позволяет водителю лучше ориентироваться на дороге (автор видео — Cihan Gollu).

К недостаткам можно отнести:

• высокую стоимость;
• необходимость замены двух ламп, если из строя вышла одна;
• сложность установки.

У водителей возникает вопрос, разрешается ли установка ксенона на автомобиль

Конкретного запрета нет, важно, чтобы оптика соответствовала маркировке и ГОСТу. Это касается всей оптики, в том числе и ДХО

Рестайлинг головного света допускается при использовании раздельной оптики с отдельными фарами ближнего и дальнего света. Установку ксенона в противотуманки можно делать, если ПТФ предназначена для его использования, например, линзовые противотуманки.

Особенности подбора ксеноновых ламп на Форд Фокус 2

Чтобы правильно подобрать ксеноновые лампочки, нужно учитывать следующие факторы:

• маркировку и ГОСТ;
• параметры цветовой температуры;
• особенности конструкции;
• технические характеристики;
• эксплуатационные свойства;
• ценовую характеристику.

Оптика для рестайлинга

Бюджетным вариантом является комплект фар Matrix Light корейского производства. Они адаптированы под российского покупателя, учтены климатические условия России, сделано совмещение с электроникой, блок розжига имеет небольшие размеры.

В противотуманные фары лучше всего устанавливать ксеноновые элементы SHO-ME с цоколем H11. При замене ДХО ксеноном следует быть осмотрительными, так как свет выходит очень яркий. Если возникло желание просто приукрасить авто, то лучше для ДХО использовать светодиоды.

Инструкция по установке и регулировке

Демонтированная фара головного света

Процедура установки ксеноновых ламп состоит из этапов:

1. Сначала следует демонтировать старую оптику.
2. Затем нужно отключить электропитание.
3. На следующем этапе занимаемся демонтажем задней стенки фонаря. Для этого следует отсоединить 4 фиксатора.
4. Далее снимаем клеммы. После этого можно выкручивать штатную лампочку.
5. Для подключения ксеноновых ламп в задней стенке следует просверлить отверстие таким диаметром, чтобы в него прошли провода и резиновый уплотнитель, защищающий провода от негативных воздействий.
6. Затем в подкапотном пространстве под фонарями монтируется блок розжига.
7. На следующем этапе устанавливается и подключается ксеноновая лампочка.
8. После подключения лампы нужно закрыть крышку. Затем нужно подключить клеммы к блоку розжига.
9. Аналогично выполняется подключение второй фары.
10. Если подключение выполнено правильно, можно проверять работу оптики.

Во время проверки, необходимо выполнить регулировку света. Рекомендуется устанавливать ксенон вместе с корректором, чтобы водитель имел возможность корректировать свет в любой момент.

При замене ДХО снимаются дневные ходовые огни и устанавливаются ксеноновые лампочки.

Цена вопроса

Если говорить о ценовых характеристиках, то ниже приведены примерные цены на отдельные детали и на комплект фар.

1. Автолампа ксенон SKYWAY (цена от 590 руб.) 2. Блок розжига SKYWAY (цена от 850 руб.) 3. Комплект SHO-ME (цена от 2690 руб.) Загрузка …

Видео «Самостоятельное подключение дневных ходовых огней»

В этом видео показано, как подключить дневные ходовые огни на Форд Фокус 2 (автор ролика — Master Kras)

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Проверка и регулировка света фар Ford Focus 2 2005-2008

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).Не пренебрегайте работой по регулировке света фар. Помимо того, что ваш автомобиль с неотрегулированными фарами не пройдет инструментальный контроль при очередном техническом осмотре, он будет опасен на дороге для всех участников движения, в том числе и для вас. Действия водителя, ослепленного светом фар встречной машины, зачастую бывают непредсказуемы.

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.6. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет.

6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Откройте капот и, вращая регулировочный винт 1, отрегулируйте положение на экране светового пятна для каждой фары по вертикали или, вращая винт 2, – по горизонтали, если расположение световых пятен не соответствует рисунку.

8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.
