Перечень автомобилей, оснащаемых Z20S

Двигатели Daewoo с маркировкой «Z20S» получили широкое распространение как в серийном производстве, так и в плане продажи контрактников. Что касается серийного применения, то данными установками оснащались и оснащаются такие модели как:

• Opel Antara;
• Chevrolet Captiva;
• Daewoo Winstorm.

Все отмеченные автомобили представляют класс компактных кроссоверов, что в целом отражает вектор и цели создания рассматриваемых моторов. В плане контрактного приобретения и использования Z20S также можно встретить на маломестных автобусах, внедорожниках, минивэнах и фургонах, благо мощность позволяет. Относительно использования в легковушках эти агрегаты замечены не были.

Варианты тюнинга мотора A15MF

Силовой агрегат очень популярен. Благодаря этому на него можно найти практически любой тюнинг. От самых разных распредвалов до турбин и многодроссельных узлов. Есть два варианта тюнинга силового агрегата — «а.

Для постройки «злого» атмо-мотора необходимо:

• сделать портинг ГБЦ для улучшения продувки;
• произвести фрезеровку головки для увеличения степени сжатия;
• установить «злые» распредвалы;
• заменить клапана на увеличенные;
• реализовать 4-дроссельный впуск;
• построить прямоточную выхлопную систему;
• заменить ЭБУ на «Январь» — требуется для гибкой и удобной настройки двигателя;

Если вы захотели собрать турбо-мотор, вам потребуется:

• сделать портинг ГБЦ для улучшения продувки;
• понизить степень сжатия путем установки толстой прокладки ГБЦ, либо можно установить турбо-поршни;
• подобрать турбину для мотора, например IHI VF14;
• реализовать крепление турбины к выпускному коллектору;
• наладить смазку и охлаждение нагнетателя;
• разместить и закрепить под капотом интеркулер, пайпинги, блуофф;
• заменить ЭБУ на «Январь»;
• подобрать топливные форсунки и насос;
• грамотно настроить двигатель на собранной конфигурации.

Турбо-тюнинг позволит прибавить мотору порядка 90 лошадиных сил.

Немного истории

Daewoo nexia (дэу нексия)

На российским рынке Нексия появилась в 1992 году. Она претерпела две модернизации – рестайлинг. Последний был в 2008 г., который осуществили узбеки.

Dаewoo Nexia относится к категории автомобилей среднего класса, который был разработан всемирно известным концерном Opel, а уже после компания Dаewoo его модернизировала, взяв за основу Opel Kadett E. Около года эту машину собирали в Ростове, а уже начиная с 1996 года по 2021 включительно его производили узбеки. Эти машины более покупаемые, чем российские и даже корейские из-за низкой себестоимости.

Существует два поколения этой модели.

Машина пользовалась популярностью не только в стране-изготовителе – Узбекистане, но и за ее пределами: в странах СНГ и в России. Всего было выпущено более полумиллиона экземпляров.

Блок предохранителей Нексия

Как и во всех европейских автомобилях тех времен, в Нексии реализован блок предохранителей с предохранителями вилочного типа. Это гораздо удобнее, чем старые патронные элементы. Каждый предохранитель отвечает за определенный участок цепи. В случае перегрузки или короткого замыкания, предохранитель не позволяет причинить вред электрооборудованию, находящемуся в цепи после него. Основное правило, которым нельзя пренебрегать, заключается в том, любое использование перемычек, коротящих контакты наглухо, жучков, недопустимо. Как недопустимо и применение предохранителей, не соответствующих номиналу. Если предохранитель будет иметь сопротивление ниже номинального, он перегорит, а если значительно выше, то перегорит оборудование, которое он должен был защищать.

Для удобства использования предохранители имеют корпуса разного цвета. 10-амперные предохранители с красным корпусом, 20-амперные желтые, 30-амперные предохранители имеют зеленый цвет корпуса. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.

Электрическая схема автомобиля ДЭУ НЕКСИЯ

Цветные электросхемы на русском языке, от автомобиля Дэу Нексия. Все схемы разделены по модулям, для увеличения достаточно кликнуть на изображении. Представленны схемы таких узлов автомобиля, как генераторной установки и системы пуска двигателя, система управления двигателем, топливные форсунки, питание, датчики и другие элементы. Чтоб скачать схемы Daewoo Nexia на компьютер — сохраните нужную картинку и откройте в программе для просмотра изображений. Вторая часть сборника схем Nexia находится тут.

Электросхема замка зажигания, стартера, генератора Дэу Нексия

G1 Аккумуляторная батарея

82 Выключатель «Стоянка/нейтраль»

Схема системы зажигания Daewoo Nexia

Y2 Распределитель зажигания

Топливные форсунки, питание автомобиля

Y3 Топливные форсунки

Датчики температуры, давления, скорости, заслонки — схемы электрооборудования

М2 Клапан холостого хода (КХХ)

Р1 Датчик скорости автомобиля (ДСА)

Р2 Датчик температуры охлаждающей жидкости (ДТЖ)

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)

ХЗ Разъем переключателя октан-корректора

Р4 Датчик положения дроссельной заслонки (ДДЗ)

Р5 Электропроводка датчика концентрации кислорода (ДКК)

Р5-1 Датчик концентрации кислорода (1,5-литровые двигатели типа DOCH)

Р5-2 СО-потенциометр (1,5-литровые двигатели с МСВТ)

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Схемы системы диагностики, блокировки гидротрансформатора, топлива

МЗ Электродвигатель топливного насоса

S2 Выключатель «Стоянка/нейтраль»

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Электросхема управления трансмиссией, противоугонное устройство, подушка безопасности

К18 БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

К19 БЛОК УПРАВЛЕНИЯ ПРОТИВОУГОННОГО УСТРОЙСТВА

К20 БЛОК УПРАВЛЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ

Р1 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

R9 КОНТАКТНАЯ КАТУШКА

Датчики температуры, давления, скорости, заслонки, клапан ХХ

М2 Клапан холостого хода (КХХ)

Р1 Датчик скорости автомобиля (ДСА)

Р2 Датчик температуры охлаждающей жидкости (ДТЖ)

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)

Р4 Датчик положения дроссельной заслонки (ДДЗ)

Р5 Датчик концентрации кислорода (неэтилированный бензин)

Р5-1 Датчик концентрации кислорода (этилированный бензин)

Р5-2 СО-потенциомер (1,5-литровые двигатели с МСВТ)

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Схемы систем диагностики, блокировки гидротрансформатора, топлива

К2 Реле топливного насоса

МЗ Электродвигатель топливного насоса

52 Выключатель «Стоянка/нейтраль»

53 Выключатель стоп-сигнала

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Y4 Электромагнитный клапан блокировки гидротрансформатора

Противотуманные передние фары и задние фонари Дэу Нексиа

Е5 Противотуманная передняя фара (левая)

Е6 Противотуманная передняя фара (правая)

Е7 Противотуманный задний фонарь (левый)

Е8 Противотуманный задний фонарь (правый)

К5 Реле противотуманных фар

57 Выключатель противотуманных передний фар

58 Выключатель противотуманных задних фонарей

Электросхема приборов освещения автомобиля Дэу Нексиа

Е1 Лампа дальнего света (левая фара)

Е2 Лампа ближнего света (левая фара)

ЕЗ Лампа дальнего света (правая фара)

Е4 Лампа ближнего света (правая фара)

КЗ Реле включения освещения

М4 Электродвигатель регулятора левой фары

М5 Электродвигатель регулятора правой фары

R2 Блок управления регулятора фар (направление светового пучка)

S6 Переключатель света фар.

Источник

Основные неисправности силовых установок

Как поменять личинку зажигания нексия. ремонт контактной группы замка зажигания на дэу нексия Силовым агрегатам Дэу присущ ряд характерных недостатков:

Характерные недостатки	Причины	Решение
Увеличен расход масла	Износ поршневых колец Износ масляного насоса Течь в моторе	Заменить кольца Заменить масляный насос Заменить уплотняющие элементы, подтянуть болты
Сильный стук (мотор прогрет)	Зазоры в коренных подшипниках — больше необходимых Натяжение приводных ремней увеличено Крепление гидротрансформатора ослаблено	Заменить вкладыши Отрегулировать натяжение, при необходимости заменить Отрегулировать болты
Стук в моторе после запуска	Передний коренной подшипник — увеличен зазор Коленчатый вал — увеличен осевой зазор Гидравлические толкатели клапана неисправны	Заменить Опорный подшипник вала — заменить Проверить, при необходимости заменить
Быстро греется двигатель	Термостат неисправен	Проверить, при необходимости заменить
Мотор долго греется	Термостат неисправен	Проверить, при необходимости заменить

Для большинства подобных работ может потребоваться наличие специальных инструментов, оборудования, знаний.

Принципы функционирования печки

Вентиляция салона начинается с воздухозаборника, который находится под лобовым стеклом, внутри защитного короба. Такая конструкция обеспечивает постоянный приток свежего воздуха, независимо от работы отопителя. Водитель может включить печку, что усилит эффект проветривания или согревания салона автомобиля. Чтобы подробнее узнать, как работает второй вариант, рассмотрим схему климат системы Нексии.

Устройство печки Дэу Нексия

Схема печки Daewoo Nexia, которая производит отопление салона, состоит из следующих  элементов:

Радиатор отопителя. Главный элемент системы обогрева салона автомобиля. Устройство изменяет температуру захватываемого с улицы воздуха, чем обеспечивает прогрев машины и обдув лобового стекла. Процесс происходит благодаря взаимодействию разогретого антифриза и стенок обогревателя

Поэтому важно, чтобы охлаждающая жидкость достигла отметки в 85-90 градусов. Вентилятор

На большой скорости водители предпочитают отключать этот элемент, так как воздух попадает в систему самостоятельно. Если же автомобиль стоит на месте, то приходится использовать нагнетатель, который состоит из моторчика и крыльчатки. Заслонка терморегулятора. Элемент, который помогает водителю контролировать количество воздуха, направляемого напрямую через радиатор отопителя. Если уменьшить зазор, то в салоне станет прохладнее и наоборот. Управление осуществляется с общего модуля. Исполнительный элемент. Наиболее важная деталь в модуле отопителя, которая позволяет владельцу ТС направлять воздушные потоки в разных направлениях. Принцип работы заключается в переключении заслонок, которые открывают или закрывают магистрали. Патрубки, тяги. С помощью них обеспечивается подача разогретой охлаждающей жидкости, необходимой для создания теплого воздуха в климатической системе Дэу Нексия.

Если с элементами системы отопления на Дэу Нексия, все понятно, то остается разобраться в особенностях управления этим элементом автомобиля.

История Daewoo Nexia

В истории автомобиля Дэу Нексия было всего два поколения: Nexia 1 (N100) и Nexia 2 (N150). Первое поколение автомашины выпускали с 1994 по 2008 годы, а второе после небольшого рестайлинга салона с кузовом и полной замены двигателя на моторы с машин Chevrolet Lanos и Lacetti выпускают с 2008 и по сей день. Сегодня мы остановимся на автомобиле Daewoo Nexia N100, немного опишем его характеристики и дадим все электросхемы оборудования.

Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в 1984?1991 годах. Как видите, разработана Нексия была немецким концерном Opel. Далее южнокорейская компания Daewoo модернизировала автомобиль и выпустила именно это чудо-авто, которое из-за дешевизны производится после рестайлинга и по сей день. Сборка машины велась на территории Узбекистана — Асака.

Авто делали в кузове как седан, так и хэтчбек (3-х-дверный и 5-ти-дверный). Двигатели предлагались только бензиновые на выбор:

Трансмиссия: 5-ступенчатая механика или 3-х-ступенчатая автоматическая.

Видео — краш-тест Daewoo Nexia:

Это наверняка самый жесткий краш-тест… машина опозорилась по уровню безопасности на все 100 %.

Тюнинг Nexia n150

Тюнинг Nexia n150 Тюнинг автомобиля является не только прекрасным способом проявить себя, но и повысить технические характеристики автомобиля, изменяя запчасти на нем, что не раз пригодится проводящему много времени за рулем человеку и какому не хватает той мощности, которая была заложена производителем. Есть два направления в тюнинге любой машины. Первое – это обновление дизайна: установка новых фар, перекраска, добавление различных других аксессуаров, которые в принципе и не нужны автомобилю для повышения его производительности и расширения функциональности, но какие помогут сделать внешность автомобиля неповторимой.

Тюнинг фар на Nexia n150

Второе направление тюнинга машины – это модернизация его функциональности, что поможет улучшить поведение автомобиля на дороге: скорость, разгон, маневренность, способность тормозить, а также повысить надежность транспортного средства путем добавления в него различных средств защиты.

Результаты этого вида тюнинга не видно на фото, зато чувствуются во время езды. Запчасти на Uz-Daewoo Nexia n150 стоят не настолько дорого, чтобы отказывать себе в удовольствии модернизировать и без того неплохие заводские характеристики как для этого ценового сегмента.

Совершенно необязательно для этого менять запчасти, в некоторых случаях можно просто полазить внутри самих деталей.

Обновление дизайна машины

Эти особенности автомобиля и его тюнинга в частности будет видно на фото. Сейчас множество автолюбителей снимают шедевры, сделанные собственными руками на камеру мобильного телефона и выставляют в социальные сети.

Дуем холодным

Если печка не работает, т.е. идет только холодный воздух, то причины этому могут быть следующие:

Рычаг заслонки («Холод», «Тепло») находится в неправильном положении

Проверьте, не забыли ли вы его переключить в положение «Холод». Если заслонка закрыта, то в салоне будет холодно даже при включенном вентиляторе.

Забит радиатор отопителя

Промойте внутри и снаружи (при необходимости). Для этого: слейте 3 л ОЖ из радиатора двигателя (не забудьте окрутить крышку расширительного бочка). Снимите шланги с радиатора отопителя и продуйте последний с двух сторон воздухом под давлением не менее 3 атмосферы или промойте чистой водой (сначала холодной, а потому горячей).

Так же используйте специальную автохимию для промывки системы или замените узел целиком. Читайте тут — как промыть систему охлаждения двигателя.

Если возникла необходимость заменить патрубки, то вот их артикулы:

1. Обратка — артикул 96179610.
2. Подача — артикул 96148970.

Вышел из строя термостат

Система отопления устроена так, что функционировать она начинает сразу же после запуска двигателя (если включена печка). Т.е. завели авто, включили печку и по мере прогрева двигателя будет поступать тепло в салон.

По причине залегания клапана термостата в определенном положении антифриз может постоянно двигаться по большому кругу. Время прогрева двигателя увеличивается, печка тоже будет включаться в работу с запозданием.

Решение – замена термостата. Штатный термостат на Дэу Нексия на 870С. Некоторые ставят на 920С. Этим увеличивается время движения ОЖ по малому кругу, тем самым радиатор отопителя будет прогреваться лучше.

Термостат на 970С лучше не ставить, так как придется перепрошивать ЭБУ.

Заклинило заслонку в положение «Тепло»

При этом сам тросик может ходить без заеданий. Снимите кожух, который находится возле двигателя (за радиатором), а не со стороны салона и проверьте как реагирует заслонка на попытку ее сдвинуть с помощью рычажка.

Если ее заклинило и нет времени или возможности устранять проблему, проверните заслонку в положение «Холод» вручную и застопорите саморезом. В дальнейшем скорее всего придется менять растянутый тросик.

Забит салонный фильтр

В Дэу Нексия стоит угольный салонный фильтр, который сильно гигроскопичен.

Когда он загрязнен, скопившаяся в нем влага на минусовой температуре замерзает и фильтр не пропускает воздух. Замените элемент, должно помочь.

Проверяем заслонку на горячий и холодный воздух

Прогреваем двигатель и глушим его. Переключаем регулятор температуры в самое левое положение (синяя полоска) и тут же резко переводим его в крайнее правое положение (короткая красная полоска).

Если заслонка печки работает, то будет слышен характерный хлопок (заслонка закрылась). Если хлопка нет, проверьте рычаг переключения «Холод», «Тепло». Он должен доходить до упора.

Если не доходит, то укоротите тросик.

Диодизация #2 — Подкапотное пространство — Daewoo Nexia, 1.6 л., 2008 года на DRIVE2

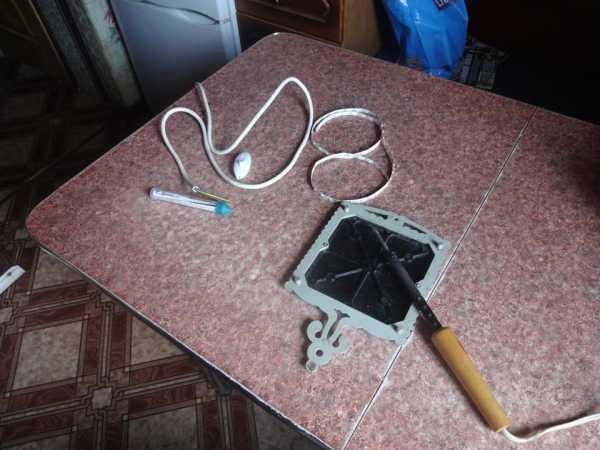

Доброго суток времени жителям Drive2! Не так давно, прочитав одну из записей уважаемого vit95 я задался вопросом, а почему я так не могу? Я всё могу, нужно только время (хе-хе…) Ибо по ночам как то надоело стоять над капотом с телефоном в зубах… И вот они снова на столе, диодная лента (самая обычная, белая) и провода (совсем чуть-чуть), и естественно лучший друг начинающего «электрика» (*сарказм*) — паяльник

В плане была задумка подцепить к концевику и провода пропустить через переключатель, как с багажником, но как то не задалось, так что подцепил только к концевику 10 минут, и материал готов. На улице мороз, так что без фена не обошлось. Хоп-хоп, и лента на своём месте

Синие провода — по красоте

Для надежности проклеил ленту жидкими гвоздями (вроде так называется), и провода к капоту, что б не болтались. Из-за специфичности закрытия капота лента долго не продержится на месте. Наступила ночь, проснулась мафия, началось самое интересное

Результат полностью оправдал ожидания

Всё таки ленту немного не ровно приклеил, ну да ладно, Бог с ней

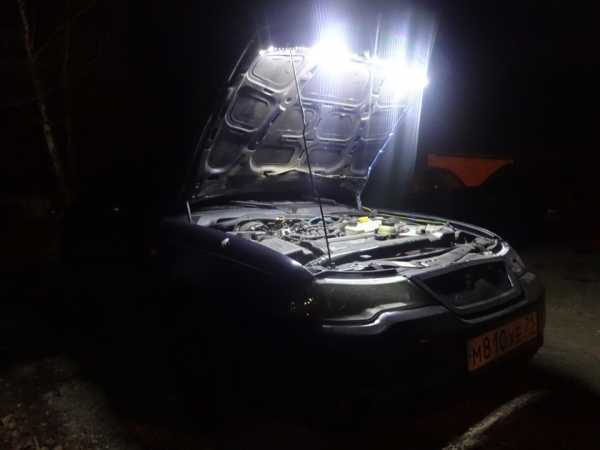

Прямо ангел со светящимся нимбом

В целом, лента освещает очень даже хорошо, при открытия капота включается автоматически, при закрытии так же отключается Парадокс, но с открытием багажника освещение капота так же загорается (О_О), но это уже мелочи. Так что могу с уверенностью советовать вам сделать то же самое, не пожалеете

www.drive2.ru

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Особенности управления печкой Daewoo Nexia

Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.

Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.

Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:

• переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
• включение режима рециркуляции потоков воздуха;
• регулировка температуры с помощью поворотов заслонки;
• включение системы кондиционирования;
• регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».

При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

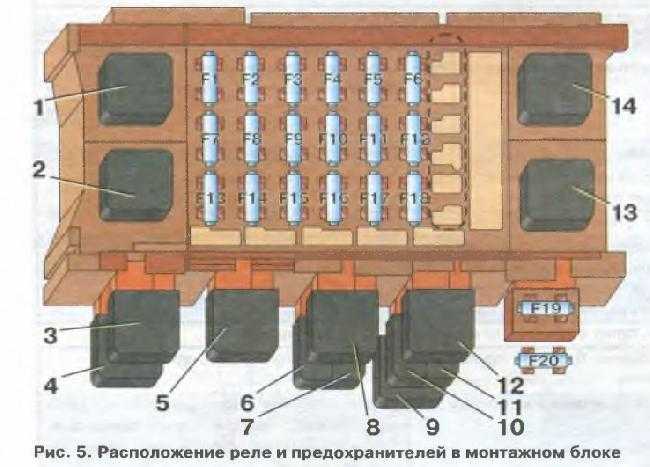

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.

Двигатель Дэу Нексия 8 клапанов устройство ГРМ, технические характеристики Daewoo Nexia 1.5 л.

Двигатель Nexia 1.5 л. бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Расположение в моторном отсеке поперечное. Порядок работы цилиндров: 1-3-4-2, отсчет — от шкива привода вспомогательных агрегатов. Система питания — фазированный распределенный впрыск топлива (нормы токсичности Евро-3). Мотор имеет чугунный блок цилиндров.

Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну, расположенному на передней стенке блока цилиндров, а левая и задняя — к картеру коробки передач.

Головка блока цилиндров двигателя Daewoo Nexia 8 кл.

Головка блока цилиндров Nexia 8 клапанов отлита из алюминиевого сплава, общая для всех четырех цилиндров. Головка центрируется на блоке двумя втулками и крепится десятью болтами. Между блоком и головкой блока цилиндров установлена уплотнительная прокладка.

На противоположных сторонах головки блока цилиндров расположены окна впускных и выпускных каналов. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана. Приводит клапаны в движение распределительный вал. Распределительный вал — чугунный, вращается на пяти опорах (подшипниках) в алюминиевом корпусе подшипников, который крепится к верхней части головки блока цилиндров.

Привод ГРМ двигателя Nexia 1.5 л.

Привод распределительного вала 8-клапанного движка Нексии осуществляется зубчатым ремнем от коленчатого вала. Клапаны приводятся в действие кулачками распределительного вала через нажимные рычаги, которые одним плечом опираются на гидрокомпенсаторы зазора, а другим плечом через направляющие шайбы — на стержни клапанов. Двигатель имеет гидрокомпенсаторы, которые представляют собой саморегулирующиеся опоры нажимных рычагов. Под действием масла, заполняющего под давлением внутреннюю полость компенсатора, плунжер компенсатора выбирает зазор в приводе клапана. Применение гидрокомпенсаторов в приводе клапанов уменьшает шум газораспределительного механизма, а также исключает его обслуживание.

В случае обрыва ремня клапана гнет! Кроме прочих особенностей можно отметить, что ремень ГРМ вращает помпу (водяной насос). Замена ремня осуществляется раз в 60 тысяч километров, помпу необходимо менять раз в 120 тысяч километров пробега

Обратите внимание, что на старом 8-клапанном моторе мощностью 75 л.с. ремень ГРМ вообще меняется раз в 40 тысяч километров

Характеристики двигателя Нексия 8 клапанов 80 л.с.

• Рабочий объем – 1498 см3
• Количество цилиндров – 4
• Количество клапанов – 8
• Диаметр цилиндра – 76,5 мм
• Ход поршня – 81.5 мм
• Привод ГРМ – ремень
• Мощность л.с. – 80 при 5600 об. в мин.
• Крутящий момент – 123 Нм при 3200 об. в мин.
• Максимальная скорость – 175 км/ч
• Разгон до первой сотни – 12.5 секунд
• Тип топлива – бензин АИ-92
• Расход топлива по городу – 8.5 литров
• Расход топлива в смешанном цикле – 8 литров
• Расход топлива по трассе – 7.7 литра

Довольно надежный и неприхотливый мотор, главное вовремя менять масло, ремень ГРМ, помпу. Вполне ремонтнопригодный силовой агрегат. Для бюджетного автомобиля оптимальный вариант.

Меняем сами ремень на 8 и 16 клапанном авто

Замену ремня делать нужно согласно регламенту или по мере износа его. Рекомендуемая периодичность – через 30-40 тысяч пробега километров. Но лучше ориентироваться не на пробег, а на состояние Необходимые.

комплектующего инструменты

Для того чтобы замену провести ремешка, необходимо подготовить комплект который, в инструментов должны входить:

• набор торцевых набор;
• ключей накидных ключей;
• отвертки с разным спецключ;
• диаметром на «41»;
• шестигранник;
• новые расходные материалы.

расходные Покупать материалы лучше у проверенных производителей, как так это гарантирует качество изделия и долгосрочную соответственно эксплуатацию.

Этапы работы

Приготовив инструменты и материалы можно начинать работать. Можно видео посмотреть, чтобы лучше разобраться.

1. Сначала корпус снимается фильтра для воздуха и все, нему к что присоединено.
2. Для доступа к шкиву генератора снять необходимо переднее правое колесо и брызговик.
3. гайку Ослабив-фиксатор ролика натяжителя кондиционера, ролик снимаем вместе с ремнем.
4. Открутив болты на кожухе защитном ГРМ, снимаем его.
5. Сразу же ослабить следует крепежные болты на шкиве гидроусилителя.
6. открутив Немного болт генератора, необходимо его мотору к сдвинуть и снять ремешок.
7. Теперь откручиваем крепления болт шкива коленвала.
8. Далее нужно шкив снять гидроусилителя руля.
9. Перед снятием ремня ГРМ на Nexia Daewoo необходимо выставить метки. Для нужно этого вращать весь газораспределительный механизм метки пока на кожухе и шкиве распредвала не совпадут. метка Аналогично на коленвале тоже должна совпадать с кожухе на меткой снизу. Метки шкивов распредвалов находиться должны напротив друг на друга.
10. На следующем следует этапе ослабить болт на натяжном ролике, а снять затем его и ремешок. При наличии насоса водяного следует проверить его состояние и в износа случае заменить.
11. Установив новый натяжной своими ролик руками, натягиваем новый ремешок. установку Начинать следует с коленчатого вала, помпы и ролика натяжного. Далее, проворачивая распредвал в направлении стрелки часовой, надеть на него вторую ветвь помощью.
12. С ремня проворачивания помпы выставляем метки на пока, ролике они не совпадут. Затем затягиваем болты на водяном После.
13. насосе установки комплектующих следует снова метки проверить, они должны совпадать. Далее, место на возвращаем защитный кожух и шкив коленвала.
14. прикручиваем, Далее все в обратном порядке.

Когда выполнена замена, следует завести мотор и проверить работу его. Если без перебоев, то все в этом. На порядке процедура замены ремешка ГРМ руками своими на Daewoo Nexia с 8 кл и 16 кл заканчивается.

Общее описание силовых агрегатов

Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров.

Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E.

В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.

В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

Силовая установка G15MF

Это первый двигатель, который начали устанавливать на автомобиль.

Характеристики daewoo nexia двигатель G15MF:

• Объём 1498 см³;
• Клапанов, шт. 8;
• Цилиндр, диаметр 76,5 мм;
• Поршень, ход 81,5 мм;
• Топливная система — распределительный впрыск;
• Расположение на автомобиле — поперечное;
• Коренные шейки коленчатого вала, мм — 55;
• Шатунные шейки, мм — 43;
• Мощность — 75л.с.

Двигатель Дэу Нексия развивает скорость 175 км/ч до сотни, разгоняется за 12,5 секунд. Расход топлива в городском режиме составляет 9,3 литра на сотню, по трассе — 7 литров на сотню. Мотор хорошо себя зарекомендовал, при должном уходе ресурс двигателя без капитального ремонта более 200 000 км.

Силовая установка А15MF

В 2002 году в мотор daewoo nexia были внесены некоторые изменения, благодаря чему мощность агрегата удалось повысить до 85л.с., ресурс двигателя при этом не уменьшился. Самым существенным изменением было применение 16-ти клапанов, по 4 клапана на цилиндр.

Основным отличие от мотора с 8-ю клапанами было применение новой головки блока цилиндров. Теперь в ней устанавливалось два распределительных вала, а зажиганием управлял электронный блок, благодаря этому удалось снизить расход топлива (город — 9,3 литра на сотню, трасса — 6,5 литров на сотню). Диаметр цилиндра не был изменён, что касается поршней — появились проточки под клапана на днище.

Силовая установка А15SMS

Мотор воплотил в себе все лучшие свойства более старого предшественника G15MF, кроме того, было внесено достаточно существенных нововведений для улучшения экологических показателей.

Система управления двигателя получила большое количество датчиков, что позволило более тонко управлять настройками мотора в автоматическом режиме. Был установлен модуль зажигания. Впускной трубопровод получил новую геометрию. Установлены два каталитических нейтрализатора выхлопных газов, два датчика концентрации кислорода.

Силовая установка F16D3

Мотор является улучшенным вариантом предшественника F14D3, в него было внесено достаточно новшеств, что бы улучшить показатели.

Характеристики daewoo nexia двигатель F16D3:

Параметр	Значение
Объём, см³.	1598
Клапана, шт.	16
Клапанов на цилиндр, шт.	4
Цилиндр, диаметр, мм.	79
Поршень, ход, мм.	81,5
Топливная система	Распределительный впрыск
Расположение	Поперечное
Мощность, л.с.	109
Степень сжатия	9,5
Момент, Нм при об. в мин	142 при 4000
Газораспределительный механизм	DOHC 16V
Горючее	бензин АИ-95
Расход, л на сотню км (город)	7,3
Охлаждающая жидкость	Основа — этиленгликоль
Система охлаждения	Закрытая, принудительная
Система смазки	Комбинированная
Объем масла в двигателе, л.	3,75
Моторное масло, тип	5W-30/10W-40/15w-40
Экологические нормы	ЕВРО-3
