Движок на дизтопливе

• отличительные особенности движка по сравнению с более привычным бензиновым;
• условиями зимней эксплуатации в России.

Понимание этого упростит решение проблемы, когда Рено на дизтопливе не заводится

Рассмотрим, на что важно обращать внимание. Аккумулятор! В дизеле проблемы с АКБ проявляются сильнее. Так, с плохим зарядом стартер недостаточно крутит

Кроме того, много энергии требуется топливному насосу (подает топливо под высоким давлением), а еще затратным калильным свечам для подогрева

Так, с плохим зарядом стартер недостаточно крутит. Кроме того, много энергии требуется топливному насосу (подает топливо под высоким давлением), а еще затратным калильным свечам для подогрева

Аккумулятор! В дизеле проблемы с АКБ проявляются сильнее. Так, с плохим зарядом стартер недостаточно крутит. Кроме того, много энергии требуется топливному насосу (подает топливо под высоким давлением), а еще затратным калильным свечам для подогрева.

Свечи накаливания. Проверьте их, если не запускается холодный двигатель. Особенно в зимний период.

Сезонное дизтопливо. При температуре ниже –5ºC происходит парафинирование летней солярки. Если стартер крутит, свечи накаливания работают, но топливо несезонное, его подача к двигателю, скорее всего, затруднена. Создайте условия для отогрева. Поместите Рено в теплый гараж. Потребуется время. Не рекомендуем самостоятельно разогревать мотор подручными средствами. Для профилактики можно заправлять топливом с антипарафинирующими присадками, но делать это только в условиях плюсовой температуры и нормального запуска дизеля.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

1. Запуск двигателя от внешнего источника

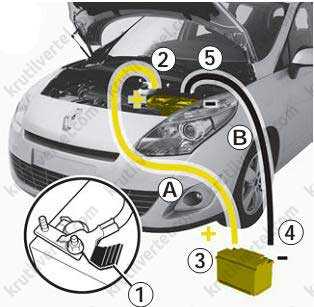

Запуск двигателя от аккумуляторной батареи другого автомобиля

Если для запуска двигателя нужно подключить питание от батареи другого автомобиля, следует приобрести на сервисной станции компании-производителя соответствующие провода (обратить внимание на их сечение). Если они уже есть, следует проверить их состояние

Обе батареи должны быть одинакового номинального напряжения12 В. Емкость (ампер-час, А·ч) заряженной батареи должна быть в любом случае не меньше, чем у разряженной батареи. Убедиться также, что оба автомобиля не имеют между собой электрического контакта (из-за возможности короткого замыкания при соединении положительных выводов) и разряженная батарея правильно подсоединена. Выключить зажигание на автомобиле. Запустите двигатель автомобиля, от которого выполняется заряд, и оставить его работать при средней частоте вращения коленчатого вала двигателя.

Присоединить плюсовой провод A к держателю 1 вывода 2(+), а затем к выводу 3( + ) батареи-донора.

Подсоединить минусовой провод B к выводу 4(–) заряженной батареи, затем к выводу 5(–) разряженной аккумуляторной батареи. Запустить двигатель и отсоединить провода A и B в обратной последовательности ( 5 — 4 — 3 — 2).

Внимание:
Проверить, что соединительные провода A и B не соприкасаются и что плюсовой провод A не имеет контакта с какими-либо металлическими частями автомобиля-донора. Опасность травм и/или повреждения автомобиля

Возможные неисправности: признаки и причины

Стартер – это электромеханическое устройство, обеспечивающее первичное вращение коленвала для успешного пуска двигателя. Пусковой механизм является частью зарядно-пусковой цепи, в которую входит аккумулятор, механизм управления пуском и само устройство. Конструкция его такова, что возможны как механические, так и электрические неполадки.

Чтобы найти причину неисправности стартера, нужно знать его устройство и принцип работы.

Для запуска силового агрегата нужно повернуть ключ в замке зажигания.

При этом запускаются следующие процессы:

• в замке замыкаются контакты;
• напряжение, поступающее от АКБ передается на обмотки тягового реле;
• благодаря возникшему в обмотках магнитному полю, вовнутрь стартера втягивается якорь;
• якорь толкает шток с пластиной, замыкающей контакты тягового реле;
•  после замыкания контактов запускается электродвигатель стартера;
• в это же время выдвигается бендикс, который своей шестерней зацепляется с маховиком мотора и заставляет его вращаться;
• ключ возвращают в первоначальное положение, и питание перестает поступать на клемму управления.

Из описания работы стартера можно предположить, какие возможны неисправности:

1. Стартер включен, не вращается якорь и не срабатывает втягивающее реле. Внешним признаком неполадки будет характерный прилипающий звук. Причина: полная разрядка АКБ, окисление на ее клеммах, плохая затяжка наконечников аккумулятора, обрыв в цепи между стартером и втягивающим, межвитковое замыкание и заедание якоря. Чтобы выяснить точную причину неисправности, придется снять стартер и полностью его разобрать, если проверив все легкие варианты возможных причин.
2. При включении пускового механизма тяговое реле срабатывает, а якорь тяжело вращается. Причина может быть в подгорании коллектора или замыкании между его пластинами, изношенности втулок якоря, разряженности аккумулятора или окислении клемм, изношенности щеток или их залипании, обрыве в обмотке статора, смещении пластин в якоре и обрыв якорной обмотки, замыкание между витками обмотки.
3. Стартер работает, якорь совершает вращательные движения, но не вращается коленчатый вал. Причина в поломке поводкового кольца на муфте или буферного кольца, заедание или перемещение с усилием якоря, пробуксовывает муфта, соскочил с оси или вышел из строя рычаг привода.
4. Двигатель запущен, но стартер не отключается. Заедает привод на валу якоря или приводной рычаг, заело втягивающее реле, слиплись контакты тягового реле, некорректная установка стартера, поломана возвратная пружина в выключателе зажигания или пружина свободного хода муфты. В этом случае нужно выключить зажигание и отключить питающий провод, идущий к реле.
5. Появление посторонних звуков и шумов. Причина может быть в износе подшипников, их разрушении, плохом креплении пускового механизма, повреждении зубьев шестеренок привода или венца маховика, плохое зацепление венца маховика с шестерней, поломка крышки, ослабло крепление полюса, якорь стал его задевать.

Если вышеописанные признаки пока не проявились, но при запуске стартер ведет себя не совсем обычно, стоит обратить внимание на признаки, которые могут стать причиной будущей поломки устройства:

1. Стартер начинает вращаться, после нескольких поворотов ключа. Это свидетельствует о подгорании контактов на тяговом реле.
2. После запуска двигателя пусковое устройство выходит из зацепления с опозданием, что говорит об износе зубьев венца маховика или шестерни бендикса.
3. При полной зарядке АКБ пускатель начинает вращение с большим трудом. Это говорит об износе щеток или выработке подшипника.

Для проведения правильной диагностики и поиска причин, почему не заводится стартер Рено Флюенс или другой модели, нужно знать технические параметры определенной модели Рено. Номинальное напряжение, постоянный ток, мощность, возникающий крутящий момент могут отличаться для разных моделей.

Как проверить стартер своими руками?

Для того чтобы стартер находился в исправном состоянии, необходимо уметь правильно проводить его диагностику.

Она состоит из этапов:

• проверка устройства в целом;
• проверка якоря и щеток;
• диагностика втягивающего реле;
• проверка бендикса, обеспечивающего бесшумный пуск;
• проверка целостности обмоток.

Проверка стартера возможна без снятия и со снятием устройства с автомобиля. Если стартер проверять на машине, то нужно взять длинный металлический предмет, например, отвертку, перемкнуть клеммы на устройстве.

Наблюдая за реакцией стартера, можно сделать выводы о неисправностях:

1. Есть искрение, но стартер не крутит. Проверить клеммы АКБ, если есть окисление, нужно их почистить. Возможно, нужно заменить реле. Также следует проверить целостность проводки между реле и пусковым механизмом.
2. Слабое вращение коленвала после включения пускателя. Недостаточный заряд аккумулятора, повреждение питающих проводов.
3. Слышны щелчки при повороте ключа в замке зажигания. Причиной может быть разрядка батареи, плохие контакты в местах соединения, поломка втягивающего реле.
4. Неисправность замка зажигания, возможно, что поможет чистка контактов, идущих к выключателю.

Для более серьезной проверки стартер придется демонтировать и зажать в тисках, не прилагая больших усилий, иначе можно повредить устройство.

Сначала проверяется работа стартера в целом. Для этого следует выполнить замыкание клемм стартера металлическим предметом или проволокой, как было описано выше. При исправном устройстве выдвинется бендикс и моторчик прокрутит шестерню. Далее следует проверить каждый узел пускового механизма (автор видео — Автоэлектрика ВЧ).

https://youtube.com/watch?v=H7k6u1e25EU

Проверка втягивающего реле. Для проверки следует соединить реле с плюсовой клеммой аккумулятора, а корпус устройства – с минусовой клеммой АКБ. При исправном реле якорь выдвинет шестеренку бендикса и прозвучит характерный щелчок.

Причина, почему шестерня может не выдвинуться может быть в следующем:

• заклинило якорь;
• подгорели контакты;
• перегорели обмотки реле или якоря.

Для проверки щеток можно использовать контрольную лампочку на 12 В с подключенными к ней двумя проводами. Один и проводов нужно присоединить к щеткодержателю, другой замкнуть на массу (корпус устройства). Если лампочка загорится, это говорит о наличии пробоя в защите, щетки нужно менять. Можно проверить щетки мультиметром. Сопротивление между щеткодержателем и основной пластиной должно стремиться к бесконечности.

К износу щеток приводит неравномерный износ коллектора. При демонтаже щеточного узла делается визуальный осмотр щеток, обмоток, якоря, втулок, коллектора. При разбитых втулках перекашивается якорь, что приводит к неравномерному износу щеток, возможно межвитковое замыкание обмотки.

Проверка якоря делается путем подачи напряжения в 12 В на стартер в обход втягивающего реле. Если он работает, то все в порядке. Если нет, то проблемы в якоре или щетках, необходима дальнейшая разборка устройства для визуального осмотра и проверки сопротивления мультиметром.

При диагностике якоря можно выявить такие неисправности:

• мультиметром выявляется пробой обмоток;
• специальным прибором ППЯ проверяется межвитковое замыкание;
• при визуальном осмотре можно увидеть распайку коллекторных выводов.

О замыкании обмоток свидетельствует наличие металлической стружки между ламелями корректора. Контакт между петушком и шинкой обмотки также могут быть причиной выгорания ламелей. Если стартер крутит, а коленчатый вал не проворачивается, нужно проверить бендикс.

Причины пробуксовки бендикса следующие:

• ослабление пружин;
• загустела или высохла смазка;
• износ роликов, становится меньше их диаметра;
• при одностороннем износе роликов появляются потертости на плоских гранях.

Для проверки бендикс нужно зажать в тиски, проложив прокладку, чтобы не повредить узел. Затем следует попробовать проворачивать муфту то в одну, то в другую сторону. Она должна проворачиваться лишь в одну сторону. Если это не так, то муфта неисправна и требует замены.

Бендикс может не входит в зацепление при износе зубьев или при его залегании. Это можно определить лишь при полной разборке.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

6.2.1. Проверка системы зажигания

МОДЕЛИ С ДВИГАТЕЛЕМ E7J

Большинство неисправностей в системе зажигания чаще всего может быть из-за ослабленных или загрязненных соединений. Всегда тщательно проверяйте всю электропроводку перед тем, как начинать проверять электрический компонент. Старый метод проверки искры зажигания, когда оголенный конец провода высокого напряжения удерживается на коротком расстоянии от двигателя, не рекомендуется; Вы рискуете не только получить удар током, но и повредить высоковольтную проводку катушки зажигания. Точно так же никогда не пытайтесь диагностировать пропуски зажигания, снимая по одному провода высокого напряжения.

Двигатель не запускается

ПРОВЕРКА

1. Если двигатель не проворачивается вообще или проворачивается очень медленно, проверьте аккумулятор и стартер. 2.Если двигатель проворачивается с нормальной скоростью, но не запускается, проверьте высоковольтную цепь, соединяя стробоскоп (согласно инструкции изготовителя) и проворачивая двигатель стартером; если имеется свечение, напряжение достигает свечей зажигания, значит сначала проверьте свечи. Если никакого света нет, проверьте провода высокого напряжения, крышку распределителя, угольную щетку и бегунок распределителя, используя информацию, представленную в Главе Техническое обслуживание. 3. Если искры все еще нет, проверьте сопротивление первичной и вторичной обмоток катушки зажигания как описано позже в этом Разделе; замените катушку зажигания, если необходимо, но будьте осторожны, внимательно проверьте состояние низковольтных соединений. 4. Если в результате этих проверок причину неисправности обнаружить не удалось, необходимо обратиться на СТО Renault. Разъем электропроводки блока включен в цепь системы управления двигателем, куда можно подсоединить специальный электронный диагностический прибор. С помощью этого прибора можно быстро и просто определить неисправность. Если необходимо, электропроводку системы и разъемы можно проверить как описано в Главе Бортовое электрооборудование. Следите за тем, чтобы сначала были разъединены разъемы электропроводки ECU.

Пропуски зажигания

ПРОВЕРКА

1. Нерегулярные пропуски зажигания могут быть из-за ослабленных соединений или неустойчивого контакта в цепи низкого напряжения, или же из-за неисправности высоковольтной цепи на стороне бегунка распределителя. 2. Выключите зажигание и внимательно проверьте всю систему, следите за тем, чтобы все соединения были чистыми и надежно закрепленными. Если имеется оборудование, проверьте низковольтную цепь как описано выше. 3. Убедитесь, что цепь низкого напряжения, крышка распределителя и провода высокого напряжения чистые и сухие. Проверьте провода и свечи зажигания (заменой, если необходимо), затем проверьте крышку распределителя, угольную щетку и бегунок распределителя. 4. Регулярные пропуски зажигания (бензиновые двигатели) возможны чаще всего из-за неисправности в крышке распределителя, проводах высокого напряжения или свечах зажигания. С помощью стробоскопа (выше) проверьте, имеется ли высокое напряжение на всех проводах. 5. Если высокого напряжения нет на одном проводе, неисправность будет или в самом проводе или в крышке распределителя. Если высокое напряжение имеется на всех проводах, неисправность будет в свечах зажигания; проверьте и замените их, если сомневаетесь относительно состояния. 6. Если высокого напряжения нет, проверьте высоковольтную проводку катушки зажигания; вторичная обмотка может разрушиться из-за перегрузки.

МОДЕЛИ С ДВИГАТЕЛЕМ К7М, F3R И F7R

ПРОВЕРКА

1. Проверьте систему зажигания как описано ввыше, игнорируя ссылки на крышку и бегунок распределителя на всех двигателях, а также на ВВ провода свечей зажигания на двигателе F7R.

предыдущая страница6.2. Система зажигания — бензиновые модели

следующая страница 6.2.2. Снятие, проверка и установка катушек зажигания

Общая схема проверки неисправностей запуска авто

В работе запуска автомобиля задействован ряд систем и узлов. Упрощая, их можно представить следующим образом:

• система зажигания;
• двигатель;
• топливная система;
• соединительные узлы (электроника и механика);

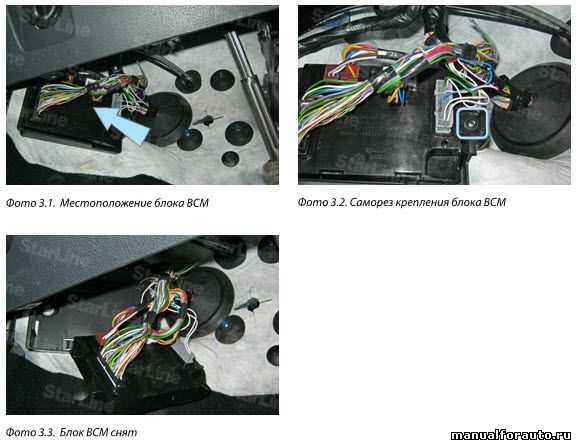

• программное обеспечение, блоки управления.

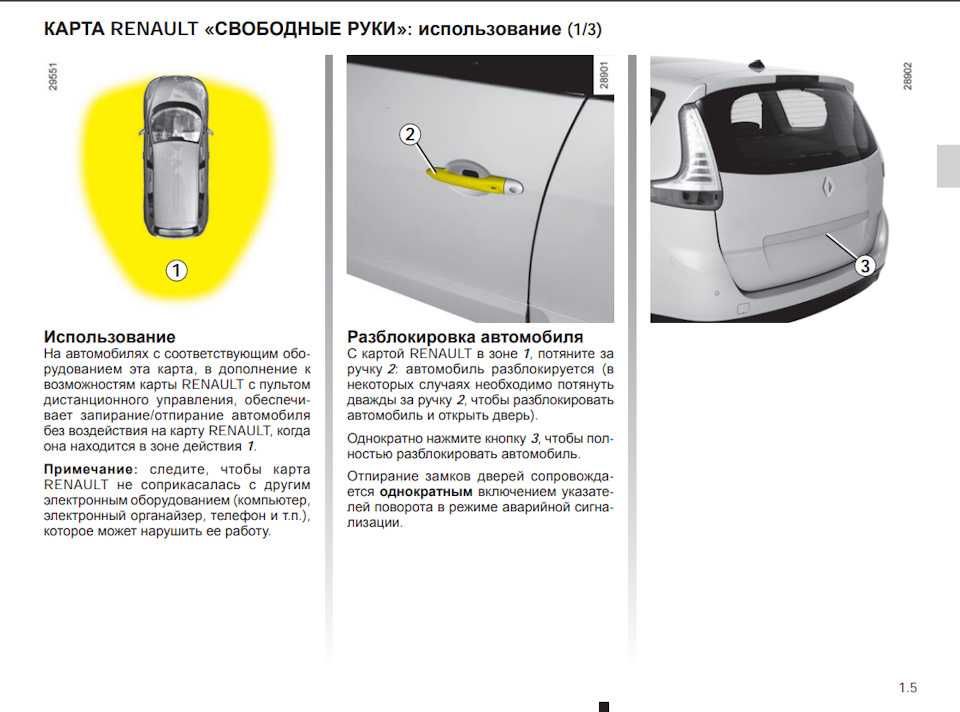

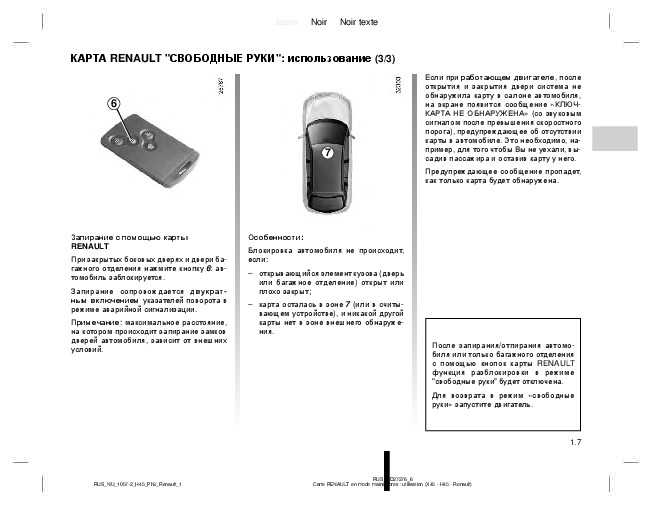

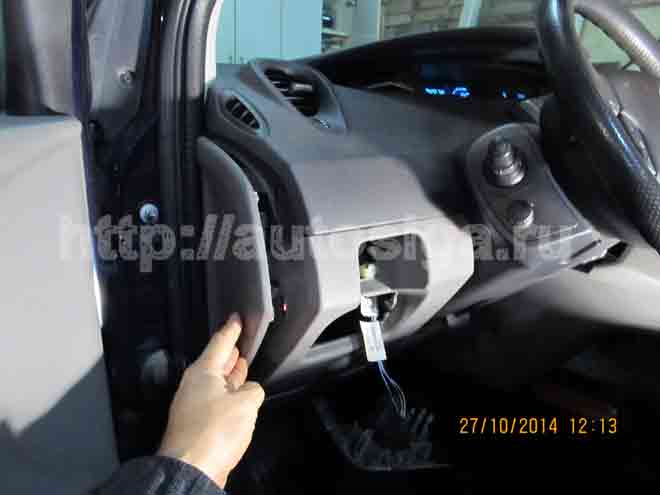

В случае выхода из строя любого компонента или нарушения соединительных контактов машина Рено не заведется. Начинать искать источник неприятностей реноводы советуют по такому алгоритму:

1. проверить заряд и клеммы аккумуляторной батареи;
2. осмотреть предохранители;
3. поправить (отсоединить и подключить) штекеры систем, отвечающих за запуск автомобиля, до которых легко добраться;
4. оглянуть шланги топливной системы, нет ли утечек.

Если после принятия этих элементарных мер машина не заводится, ищем дальше. Внимательно прислушиваемся, крутит ли мотор. Изучаем звучные или беззвучные попытки авто стартовать.

Не всегда удается быстро найти причину поломки. Чтобы зря не тратить свое время, советуем при проведении самостоятельной диагностики двигаться от простого к сложному.

Рассмотрим некоторые примеры.

СНЯТИЕ И УСТАНОВКА СТАРТЕРА

Renault Megane 2.

СНЯТИЕ И УСТАНОВКА СТАРТЕРА

Вам потребуются: ключи «на 10», «13», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2. Выверните гайку крепления наконеч­ника провода стартера и снимите наконеч­ник провода.

3. Снимите воздухоподводящий рукав

(см. «Снятие и установка корпуса воздуш­ного фильтра», с. 101).

4. Снимите аккумуляторную батарею.

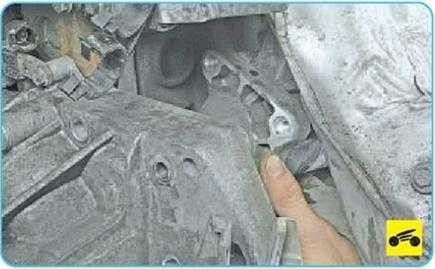

5. Выверните три болта крепления стар­тера к картеру сцепления.

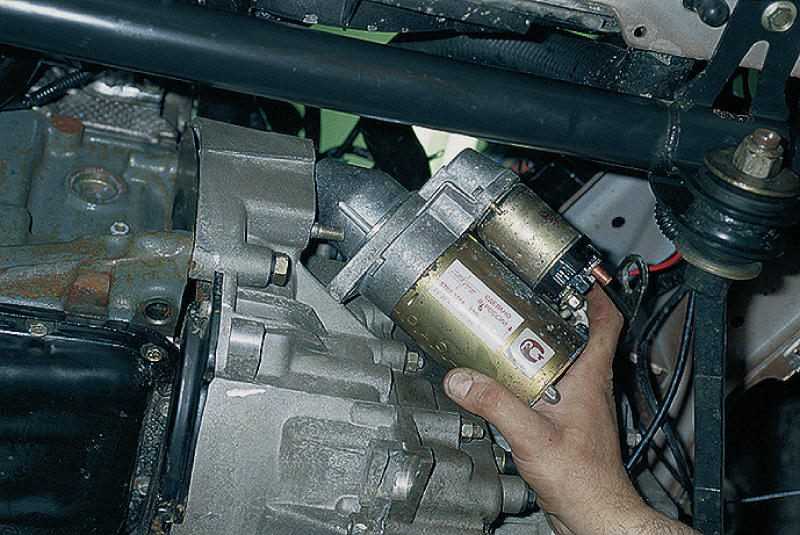

6. Извлеките стартер.

7. Установите стартер в порядке, обрат­ном снятию.

Вам потребуются: ключи «на 10», «13», отвертка с плоским лезвием.

Перед разборкой стартера убедитесь в его неисправности путем следующих про­стых проверок.

1. Снимите стартер.

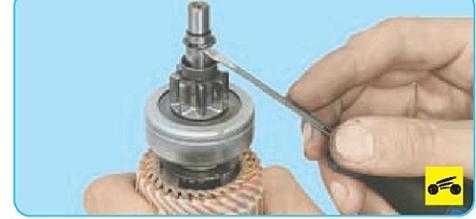

2. Отверткой проверьте легкость переме­щения муфты свободного хода привода вдоль вала.

3. Проверните шестерню привода. Она должна легко проворачиваться относитель­но ступицы муфты в направлении вращения якоря и не должна проворачиваться в про­тивоположном направлении.

4. Соедините проводами для «прикурива­ния» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стар­тера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым — к выводу управляюще­го провода тягового реле. Если тяговое ре­ле исправно, то раздастся щелчок и выдви­нется муфта привода. В противном случае тяговое реле подлежит замене.

5. Отсоедините провод от управляющего вывода тягового реле и подсоедините к ни­жнему контактному болту тягового реле. Якорь стартера должен вращаться с боль­шой скоростью вращения. В противном случае отремонтируйте стартер.

Если стартер нуждается в ремонте, вы­полните следующие операции.

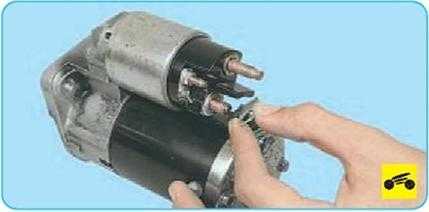

1. Отверните гайку нижнего контактного болта тягового реле.

2. . и отсоедините шину от болта.

3. Выверните три винта крепления тяго­вого реле к крышке стартера со стороны привода.

4. . и снимите тяговое реле.

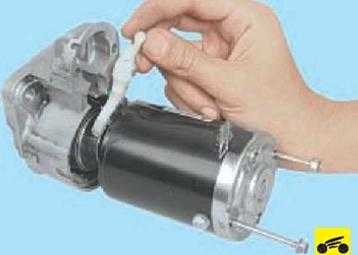

5. Выверните два болта крепления крыш­ки со стороны привода.

. разъедините крышку и корпус стар­тера, а затем извлеките опору рычага вме­сте с резиновой проставкой.

7. . и рычаг привода.

8. Снимите крышку со стороны привода.

9. Выверните два винта крепления крыш­ки со стороны коллектора.

10. . и снимите крышку.

11. Извлеките из статора якорь в сборе со щеткодержателем.

12. Снимите щеткодержатель с якоря.

13. Сдвиньте по валу якоря ограничи­тельное кольцо с помощью подходящей оправки.

14. Поддев отверткой, снимите стопор­ное кольцо.

15. Снимите с вала якоря ограничитель­ное кольцо.

17. Осмотрите щеткодержатель. Про­верьте высоту щеток в щеткодержателе. Если высота 7 мм и менее, замените щет­кодержатель новым. Проверьте с помощью омметра изолированные держатели на за-мыкание с корпусом

На шлицах и цапфах вала якоря не должно быть повреждений (забоины и зади­ры). Коллектор якоря не должен иметь сле­дов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Про­верьте обмотку якоря на короткое замыка­ние с помощью омметра. Сопротивление должно стремиться к бесконечности.

19. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра).

20. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачи­ваться относительно ступицы муфты в на­правлении вращения якоря и не должна про­ворачиваться в противоположном напра­влении. Если зубья шестерни изношены или повреждены либо шестерня проворачивает­ся в обоих направлениях, замените привод.

21. На рычаге привода стартера не дол­жно быть трещин и следов значительного износа пазов вилок.

Собирайте стартер в последовательно­сти, обратной разборке, с учетом следую­щих особенностей.

В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очи­стить ее от грязи. Не применяйте для чистки привода средства, которые могут вымыть заложенную в его муфту смазку.

1. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой.

Резюме

Причин неполадок запуска двигателя у Сцеников множество: от мелких до капитальных. В статье частично рассмотрены первые. Опытные реноводы знают о них

Начинающим было, на что обратить внимание. Рекомендуем загодя проверять свой Рено на внешние повреждения деталей и при возможности диагностировать неисправности с помощью Can Clip

Тогда вы будете защищены от сюрпризов в неподходящий момент.

Если машина заглохла в пути или срочно нужно поехать, попробуйте запустить авто с троса. Правда, такой способ подходит только для движка на механической коробке передач. Двигатель дизеля сможет достаточно крутить для старта, но лучше это делать только в теплое время.
