Силовой агрегат. Приводы передних колес.

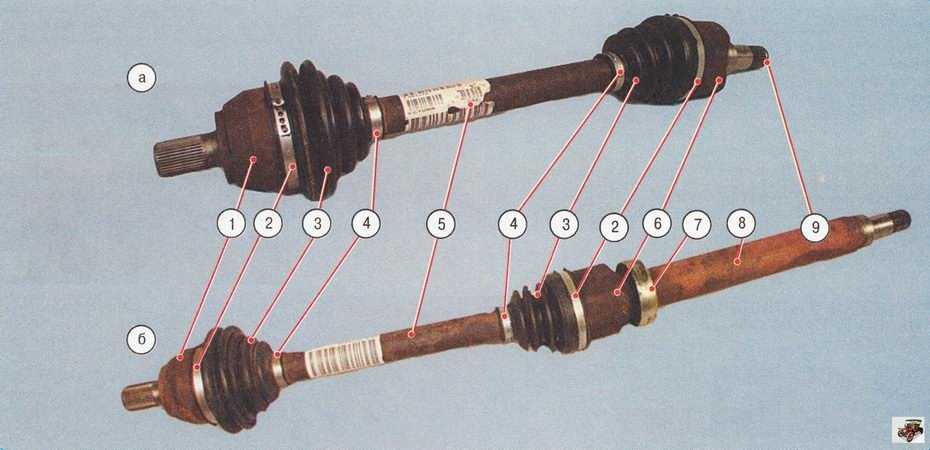

Рис. 6.8. Приводы передних колес: а – привод левого переднего колеса; б – привод правого переднего колеса; 1 – наружные шарниры равных угловых скоростей; 2 – большие хомуты крепления чехлов шарниров; 3 – чехлы шарниров; 4 – малые хомуты крепления чехлов шарниров; 5 – валы приводов; 6 – внутренние шарниры равных угловых скоростей; 7 – подшипник промежуточной опоры; 8 – промежуточный вал; 9 – стопорное кольцо

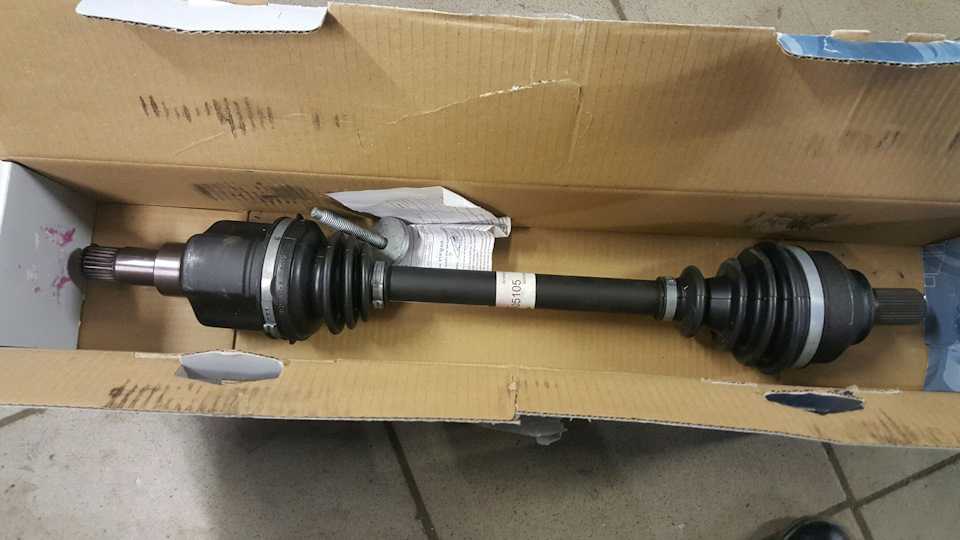

Приводы передних колес (рис. 6.8) состоят из наружных 1 и внутренних 6 шарниров равных угловых скоростей (ШРУС), соединенных валами 5. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает осевые смещения валов при повороте передних колес и работе подвески.

Наружный шарнир типа Бирфильд состоит из корпуса, сепаратора, обоймы и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней болтом.

Обойма наружного шарнира установлена на шлицах вала 5 и зафиксирована на валу стопорным кольцом.

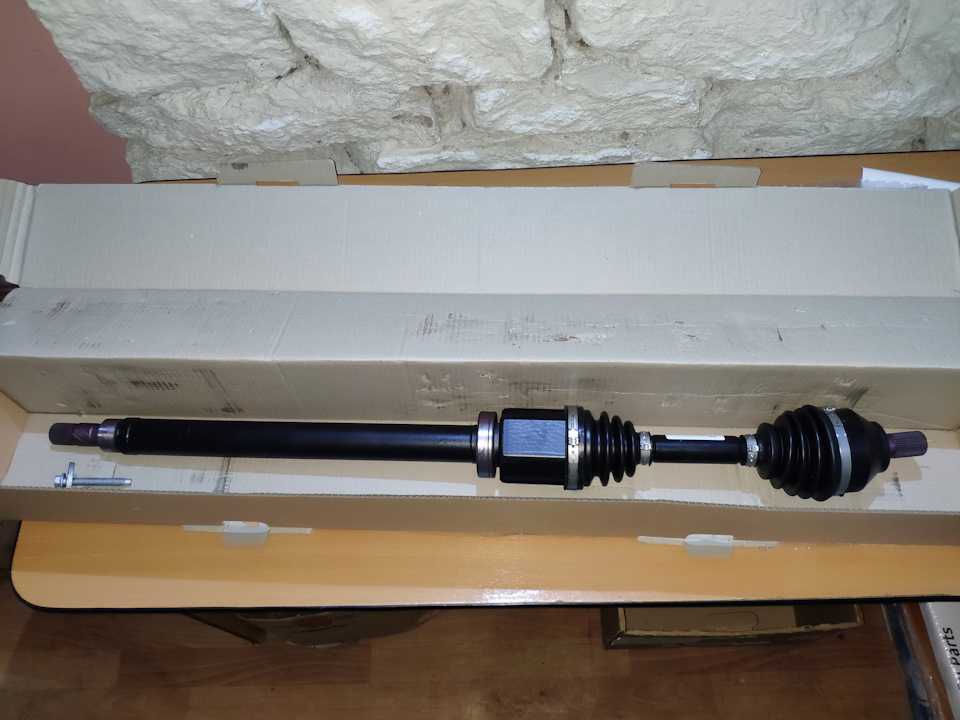

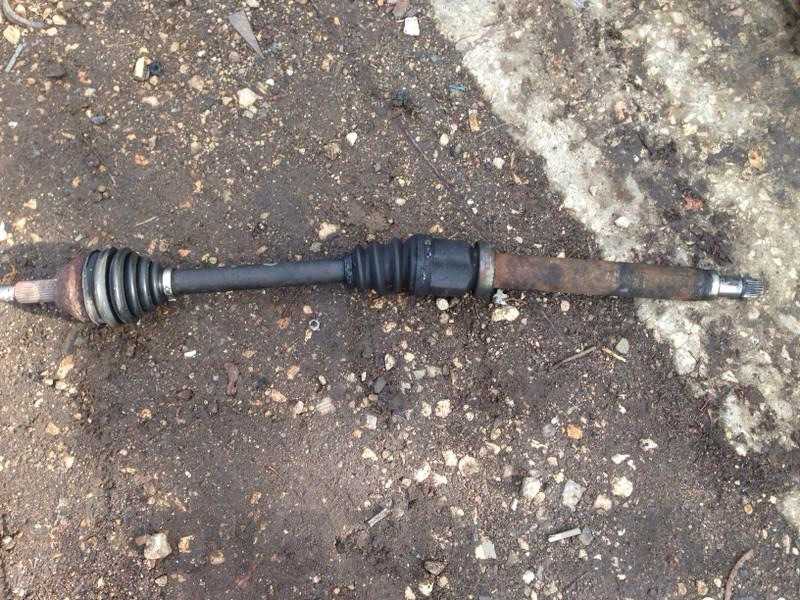

Внутренний шарнир типа Трипод состоит из корпуса и трех роликов на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. В корпусе шарнира выполнены пазы для роликов. Трехшиповая ступица зафиксирована на валу стопорным кольцом, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Шлицевый наконечник корпуса внутреннего шарнира привода а левого переднего колеса закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом 9, а шлицевый наконечник корпуса внутреннего шарнира привода б правого переднего колеса установлен в полуосевой шестерне без фиксации, так как корпус зафиксирован от осевого перемещения промежуточной опорой на двигателе, подшипник 7 которой напрессован на промежуточный вал 8, выполненный за одно целое с корпусом внутреннего шарнира.
