Предохранители Kia Spectra
Kia Spectra является компактным автомобилем производства Kia Motors в период между 2000 и 2009 годами.
В данном автомобиле электрическая система связывает все вместе, включая контроллер двигателя, электрические стеклоподъемники, внутреннее/наружное освещение, аудиовизуальную систему и сигнализацию.
Много электроники в автомобиле несет в себе большой потенциал для ошибок. Если определенный механизм не работает в транспортном средстве, это не обязательно связано с техническим дефектом. Возможно, неисправен только один предохранитель. В данной статье будет рассказано, как распознать неисправные элементы и при необходимости их заменить.
Как это работает
Предохранительные блоки по сути – это концентраторы, которые распределяют электричество. Предохранитель выполняет очень важную функцию в электрической цепи, поскольку защищает систему от повреждений, перегрузки или короткого замыкания. В цепи самый слабый компонент часто разрушается первым. После этого он выключается. Этот слабый компонент обычно должен быть предохранителем.
Если рассматривать работу предохранителей на примере стоп-сигналов, следует выделить следующую последовательность действий. При нормальных условиях предохранители пропускают электричество от АКБ к выключателю, который при нажатии отдает это напряжение на лампочки.
Мини, норма, макси предохранители
Если в цепи произойдет короткое замыкание, предохранитель будет поврежден, а питание отключено. Но не стоит паниковать, потому что даже неопытный водитель может устранить такой серьезный дефект. В большинстве случаев ремонт включает только замену предохранителя.
И здесь может возникнуть первая проблема, потому что не все водители знают, где находятся предохранители. Если их можно найти, то оказывается, что их много, и найти правильного невозможно. Блок предохранителей в Киа Спектра чаще всего размещается под капотом возле аккумулятора и внутри автомобиля в районе приборной панели. Наиболее распространенными типами являются плавкие предохранители с тремя пластинами:
- обычные (стандартные);
- мини;
- макси.
Обслуживание двигателя Киа Спектра
Данный мотор не доставляет проблем автовладельцам при правильном и своевременном обслуживании. При своевременной замене масла силовой агрегат стабильно сохраняет свои характеристики. Благодаря этой процедуре, существенно увеличивается срок службы автомобилей этой марки.
Наряду с регулярной заменой, необходимо соблюдать правила выбора смазочного материала. Моторное снижает силу трения между работающими деталями и защищает элементы силового агрегата от поломок и износа.
В паспорте автомобиля содержатся подробные рекомендации производителя по выбору масла в соответствии с требованиями стандартов и международных систем вязкости. Там также говорится, сколько смазочной жидкости необходимо заливать в двигатель конкретного авто.
Автопроизводители Киа Спектра рекомендуют производить замену масла после 15 тысяч км. или один раз в год. Такая периодичность позволит предупредить внутренний износ силового агрегата. Если машина работает в тяжелых условиях (городские пробки, пыльная местность и пр.), данную процедуру рекомендуется проводить чаще.
При полной замене смазочного материала рекомендуется заменить также масляный фильтр.
Рекомендованные моторные масла для силовых агрегатов Kia Spectra: синтетика Premium LF Gasoline 5W20, Turbo SYN Gasoline 5W30 и полусинтетика Super Extra Gasoline 5W30.
Чаще всего автовладельцы заливают в свой мотор синтетическое моторное масло. Именно такой вид смазочного материала имеет все необходимые характеристики для эффективной защиты деталей от поломок и износа.
Тюнинг салона Киа Спектра
Сегодня существуют разные варианты доработки интерьера автомобиля Kia Spectra. Наиболее популярными из них являются следующие:
- установка светодиодов в багажник;
- перетяжка салона авто;
- установка подлокотника;
- монтаж воздуховодов для ног задних пассажиров;
- перетяжка рулевого колеса кожей;
- установка подсветки зеркальца на солнцезащитном козырьке;
- установка подогрева задних сидений.
Ещё один простой метод модернизации салона машины – это установка подсветки ног водителя и переднего пассажира. Для этого понадобятся подходящие плафоны, диоды, а также штекеры. Подключать все это «добро» необходимо так, чтобы подсветка включалась при открытых дверях.
Подключаем нашу подсветку к центральному освещению, которое срабатывает в момент открытия дверей. Провод питания нужно провести под пластиковой защитной накладкой и подключить к проводу подсветки салона, расположенному в передней левой стойке. Массу рекомендуется взять от концевиков, расположенных в левой и правой двери. Провод питания зачастую имеет оранжевый цвет. Оптимальным цветом может стать белый, который является максимально приятным. На верхнем фото представлен вариант с использованием диода синего цвета.
Как видите, существуют разные методы тюнинга Киа Спектра, выбор которых зависит от вашего вкуса, индивидуальных запросов, а также средств, которые вы готовы потратить на улучшение своего авто.
Подвеска
Передняя подвеска у «Спектры» стандартная, типа MacPherson, задняя подвеска многорычажная, имеет по два поперечных плюс по одному продольному рычагу на левой и правой стороне. Поломки в ходовой части встречаются нечасто, детали в подвеске меняются по мере их износа.
Подвеска на машине в меру жёсткая, но даже по неровной дороге едет автомобиль хорошо, пассажиры в салоне чувствуют себя комфортно.
Слабые места в ходовой части — это стойки стабилизатора, они требуют замены в среднем через каждые 15 тысяч километров. Но здесь есть преимущество: детали стоят копейки, и заменить их просто.
Могут сломаться задние пружины, зато «родные» амортизаторы очень надёжные. Со временем изнашиваются сайлент-блоки, их отдельно менять хлопотно, лучше сразу в сборе поменять передние рычаги.
Предохранители Kia Spectra
Kia Spectra является компактным автомобилем производства Kia Motors в период между 2000 и 2009 годами.
В данном автомобиле электрическая система связывает все вместе, включая контроллер двигателя, электрические стеклоподъемники, внутреннее/наружное освещение, аудиовизуальную систему и сигнализацию.
Много электроники в автомобиле несет в себе большой потенциал для ошибок. Если определенный механизм не работает в транспортном средстве, это не обязательно связано с техническим дефектом. Возможно, неисправен только один предохранитель. В данной статье будет рассказано, как распознать неисправные элементы и при необходимости их заменить.
Как это работает
Предохранительные блоки по сути – это концентраторы, которые распределяют электричество. Предохранитель выполняет очень важную функцию в электрической цепи, поскольку защищает систему от повреждений, перегрузки или короткого замыкания. В цепи самый слабый компонент часто разрушается первым. После этого он выключается. Этот слабый компонент обычно должен быть предохранителем.
Если рассматривать работу предохранителей на примере стоп-сигналов, следует выделить следующую последовательность действий. При нормальных условиях предохранители пропускают электричество от АКБ к выключателю, который при нажатии отдает это напряжение на лампочки.
Важен цвет
Важный параметр автомобильного предохранителя – максимальный ток, который он может выдержать до того, как перегорит. Чтобы быстро определить предельную интенсивность для каждого из них, предлагаются соответствующие цвета указанные в таблице:
| — серый — 2А; — фиолетовый — 3А; — бежевый или светло-коричневый — 5 А; — темно-коричневый — 7,5 А; — красный — 10А; — синий — 15А; — желтый — 20А; — белый или прозрачный — 25А; — зеленый — 30А; — оранжевый — 40А. | — зеленый 30А; — оранжевый 40А; — красный — 50А; — синий — 60А; — коричневый — 70А; — белый или прозрачный — 80А; — фиолетовый — 100А. |
Большинство предохранителей, несмотря на цветную маркировку, имеют прозрачность корпуса. Это помогает быстрее и легче диагностировать детали и выявлять неисправные схемы.
Где находится блок предохранителей
В Киа Спектра предохранительный блок иногда обозначается пиктограммой. Расположение блока предохранителей может отличаться в зависимости от года выпуска и модели машины. В основном, они имеют две панели предохранителей.
В моторном отсеке находятся предохранители для таких устройств, как охлаждающие вентиляторы, антиблокировочный тормозной насос и блок управления двигателем.
Другая – в салоне в приборной панели, содержит предохранители для устройств и переключателей, расположенных в салоне.
Но прежде чем начать отчаянно искать, где находятся блоки, стоит взглянуть на волшебную книгу под названием «Инструкция по эксплуатации». Следует ослабить крышку и сразу можно увидеть предохранители для каждой электрической системы в автомобиле Киа Спектра.
Что делать, если снова перегорел автомобильный предохранитель
Если предохранитель снова перегорает после замены и повторного подключения автомобильного аккумулятора, неисправность может быть связана со жгутом проводов или клеммой. В этом случае следует обратиться к профессионалам на СТО.
Ни в коем случае нельзя устанавливать дополнительные предохранители на этом этапе без более подробного анализа ошибок. Прежде всего, проблема с электронной системой должна быть исследована специалистом. Если все предохранители исправны, возможно, ошибка в терминале.
Запасные предохранители можно приобрести примерно за 2500 рублей на некоторых АЗС, в автосалонах и в хорошо укомплектованных специализированных магазинах. Рекомендуется приобретать весь комплект напрямую, потому что порой заранее неизвестно, какой предохранитель необходимо заменить.
Подводя итог всему вышесказанному, необходимо отметить, что для стабильной работы всего автомобиля следует постоянно обслуживать и следить за основными его узлами. При первом же намеке на выход из строя даже, как может показаться на первый взгляд, такой малозначимой детали, как предохранителя, провести его своевременную замену.
Как распознать неисправные автомобильные предохранители
Предохранители обычно перегорают из-за небрежности или короткого замыкания, установке при подключении дополнительных устройств к гнезду прикуривателя, установке радиоприемника или замене лампочек. Прежде, чем заменить предохранитель в автомобиле, следует отсоединить клеммы аккумулятора. Затем необходимо определить дефект. Какой предохранитель перегорел и какого типа? Хорошим показателем перегоревшего предохранителя в автомобиле является черный, выжженный пластик.
К счастью, автомобильные предохранители обычно изготавливаются из прозрачного пластика. Это облегчает визуальный осмотр. Внутри вилки предохранителей проходит кабель или печатная плата. Когда предохранитель перегорает, этот проводник разрывается. Следует вытянуть все предохранители один за другим и проверить, нет ли внутри сгоревших проводников.
Другим способом локализации дефекта является принципиальная схема, которая также находится в руководстве или напечатана непосредственно на крышке блока предохранителей. Любой, кто имеет представление об электрике, также сможет определить перегоревший автомобильный предохранитель.
Однако всегда необходимо заменять только предохранители с одинаковым значением тока. Хотя цвета были назначены большинству значений ампер, соответствующий цвет не является гарантией того же номинала. Всегда следует проверять маркировку на самом предохранителе.
Страны, где выпускается Киа Спектра
Первые экземпляры модели были представлены в Корее. Автомобиль выпускался с 2000 года и имел другое название – Ментор. Через некоторое время стартовало производство в Северной Америке. Автомобили были оснащены мотором объемом 1,8 л. В каждой комплектации предусматривалось наличие подлокотников, электролюка на крыше, круиз-контроля , подогрева передних сидений и прочего.
С 2004 года начат выпуск Киа Спектра в России. Продлился он не долго – 6 лет. Автомобиль стал первопроходцем в союзе «Иж-Авто» и KIA Motors. Он был практичен, доступен и надежен.
На отечественном автозаводе неоднократно проверяются составляющие Киа Спектра. Сборка контролируется на всех этапах, начиная от используемых деталей и кузова и, заканчивая готовым изделием. При выявлении недугов проводится работа по их устранению. Важным этап контроля является прохождение дождевой камеры. Автомобиль в нее помещается на две минуты. Таким способом производится оценка уплотнителей.
Выпуск модели на отечественном автозаводе выполняется в полном цикле. Большинство деталей привезено из Кореи. Силовые установки поставляются в собранном виде.
Чем отличается российская сборка Kia Spectra
Российскую сборку отличить просто. Салон отделан грубым, дешевым и жестким пластиком серого цвета. При этом он симпатичный и комфортный. Кресла широкие с длинной подушкой. На них удобно сидеть длительное время. Багажник просторный – объем 440 л.
Оснащение базовой комплектации достаточно бедное:
- Иммобилайзер;
- Подушка безопасности;
- Аудиоподготовка.
Наличие других опций требует дополнительной платы. Например, гидроусилителя, кондиционер, центральный замок и прочее.
Что касается силовых установок, то в корейце установлены атмосферные бензиновые агрегаты объемом от 1,5 до 2,0 л. Привод ГРМ ременного типа. Самый популярный мотор 1,6 л. В нем установлены высокоэффективные катализаторы и сокращено время прогрева. Минус – шумная работа гидрокомпенсаторов.
Трансмиссия представлена двумя типами коробок передач – пятиступенчатая механика и 4-скоростной автомат. Похвастаться хорошим ресурсом работы они не могут. МКПП уже после пробега 150 тысяч км требует ремонта.
VIN — код российской сборки
Производитель расположил вин номер на авто в нескольких местах:
- Под капотом на перегородке между моторным отсеком и салоном;
- Под пассажирским сиденьем;
- Под водительским сиденьем. Закрыто заглушкой;
- На верхней части мотора;
- На передней стойке двери водителя;
- Под лобовым стеклом слева.
Прочитав идентификационный номер, можно определить страну производителя:
- ХТК – Россия;
- KN – Корея;
- 5х – США.
Пример вин номера Киа Спектра российской сборки — ХТКFВ227260000000.
Заключение.
На российском рынке в основном представлены Кия Спектра отечественной сборки. При правильном обслуживании они не доставят много хлопот. Автомобили надежны и выносливы. Большинство недугов хорошо изучены и легко устраняются.
1 069
Монтажные блоки в салоне
В салоне есть 2 блока: основной и дополнительный. В первом размещены только предохранители, во втором — реле.
Предохранители
Блок предохранителей в салоне Kia Spectra находится у левой ноги водителя и скрыт под пластиковым лючком в облицовке стойки кузова. Расшифровка назначения предохранителей приведена в таблице ниже.

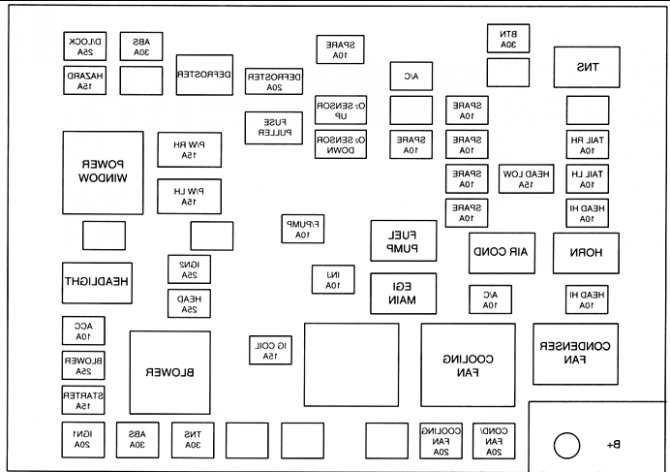

Большинство предохранителей и реле расположено в монтажном блоке под капотом на рисунке цифра 1.
Для доступа к элементам монтажного блока моторного отсека отожмите фиксатор и снимите крышку блока.

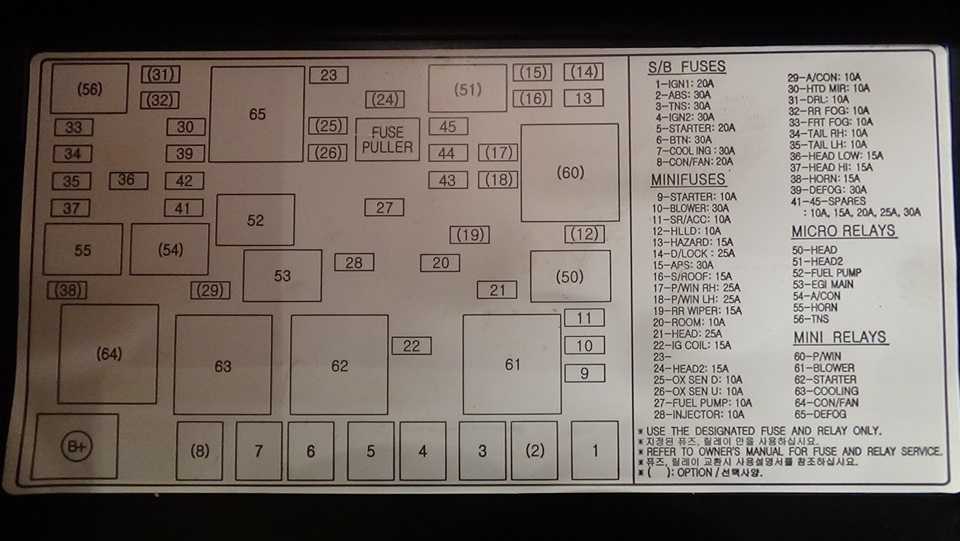

На обратной стороне крышки нанесена схема расположения предохранителей и реле.
Номер на крышке монтажного блока
Защищаемая цепь (номинальный ток)
Плавкие вставки
Группа 1 потребителей, получающих питание при вклю ченном зажигании (20 А)
Система ABS (30 А)
Питание предохранителей 34 и 35 (30 А)
Группа 2 потребителей, получающих питание при вклю ченном зажигании (30 А)
Питание предохранителей 15 и 20 (30 А)
Вентилятор системы охлаждения двигателя (30 А)
Вентилятор системы отопления и кондиционирования (20 А)
Предохранители
Вентилятор отопителя (30 А)
Кондиционер (30 А)
Электрокорректор света фар (10 А)
Аварийная сигнализация (15 А)
Центральный замок (25 А)
Система ABS (30 А)
Электропривод люка в крыше (15 А)
Электростеклоподъемники правых дверей (25 А)
Электростеклоподъемники левых дверей (25 А)
Стеклоочиститель и омыватель заднего стекла (15 А)
Плафон освещения салона (10 А)
Катушка зажигания (15 А)
Диагностический датчик концентрации кислорода (10 А)
Датчик концентрации кислорода (10 А)
Топливный насос (10 А)
Кондиционер воздуха (10 А)
Электрообогрев наружных зеркал заднего гида (10 А)
Автоматическое включение габаритные света (10 А)
Задний противотуманный фонарь (10 А)
Передние противотуманные фары (10 А)
Габаритные огни правого борта (10 А)
Габаритные огни левого борта (10 А)
Ближний свет фар (15 А)
Дальний свет фар (15 А)
Звуковой сигнал (15 А)
Электрообогрев заднего стекла (30 А)
Микрореле
Питание предохранителей 34 и 35
Мини-реле
Вентилятор системы охлаждения двигателя
Вентилятор системы отопления и кондиционирования
Электрообогрев заднего стекла

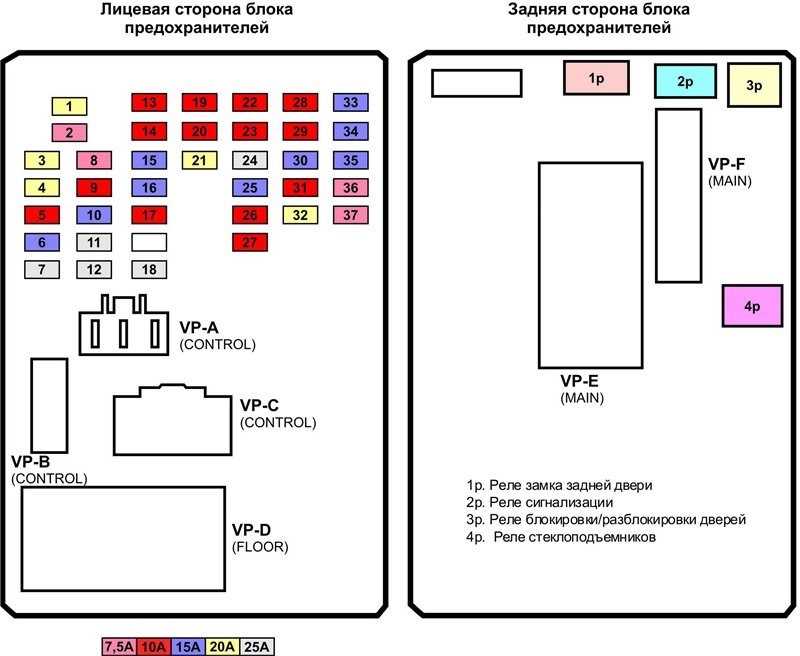

Монтажный блок предохранителей в салоне киа спектра
Находится справа под панелью приборов.
Для доступа снимите крышку отжав фиксатор.
Номинальная сила тока, А
Контрольные приборы, сигнальные лампы
Резервный (цепь ЭБУ АКПП)
Стеклоочиститель и стеклоомыватель ветрового окна
Предохранитель прикуривателя kia spectra
Автоматическое включение габаритного света
Под панелью приборов расположен блок дополнительных реле.
Для доступа снимите левую облицовку панели приборов.
Снятие и установка монтажного блока предохранителей в салоне автомобиля.
Отсоедините клемму минус от аккумуляторной батареи.
Снимите левую облицовку панели приборов.
Снимите нижнюю облицовку передней стойки.
Открутите две гайки.
Снимите блок предохранителей.
Отожмите отверткой фиксаторы.
Отсоедините монтажный блок от кронштейна.
Запомните или запишите расположение проводов и отсоедините провода от монтажного блока.
Снятие и установка монтажного блока предохранителей в моторном отсеке.
Далее подробно рассмотрены все вставки и указаны их расположение.
Предохранители и реле в салоне и в моторном отсеке
| Рекомендации Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала. Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля. |
| . Схема расположения реле и предохранителей и их назначение |
| Большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью «FUSE PULLER», смотрите ). |
| Таблица 10.1 Цепи, защищаемые предохранителями, находящимися в монтажном блоке реле и предохранителей, расположенном в моторном отсеке |
| Номер на крышке монтажного блока (см. рис. 10.1) | Защищаемая цепь (номинальный ток) |
| Плавкие вставки | |
| 1 | Группа 1 потребителей, получающих питание при включенном зажигании (20 А) |
| 2 | Система ABS (30 А) |
| 3 | Питание предохранителей 34 и 35 (30 А) |
| 4 | Группа 2 потребителей, получающих питание при включенном зажигании (30 А) |
| 5 | Стартер (20 А) |
| 6 | Питание предохранителей 15 и 20 (30 А) |
| 7 | Вентилятор системы охлаждения двигателя (30 А) |
| 8 | Вентилятор системы отепления и кондиционирования (20 А) |
| Предохранители | |
| 9 | Стартер (10 А) |
| 10 | Вентилятор отопителя (30 А) |
| 11 | Кондиционер (30 А) |
| 12 | Электрокорректор свэта фар (10 А) |
| 13 | Аварийная сигнализация (15 А) |
| 14 | Центральный замок (25 А) |
| 15 | Система ABS (30 А) |
| 16 | Электропривод люка в крыше (15 А) |
| 17 | Электростеклоподъёмники правых дверей (25 А) |
| 18 | Электростеклоподъёмники левых дверей (25 А) |
| 19 | Стеклоочиститель и омыватель заднего стекла (15 А) |
| 20 | Плафон освещения салона (10 А) |
| 21 | Фары (25 А) |
| 22 | Катушка зажигания (15 А) |
| 23 | — |
| 24 | Фары (15 А) |
| 25 | Диагностический датчик концентрации кислорода (10 А) |
| 26 | Датчик концентрации кислорода (10 А) |
| 27 | Топливный насос (10 А) |
| 28 | Инжектор (10 А) |
| 29 | Кондиционер воздуха (10 А) |
| 30 | Электрообогрев наружных зеркал заднего вида (10 А) |
| 31 | Автоматическое включение габаритного света (10 А) |
| 32 | Задний противотуманный фонарь (10 А) |
| 33 | Передние противотуманные фары (10 А) |
| 34 | Габаритные огни правого борта {10 А) |
| 35 | Габаритные огни левого борта (10 А) |
| 36 | Ближний свет фар (15 А) |
| 37 | Дальний свет фар (15 А) |
| 38 | Звуковой сигнал (15 А) |
| 39 | Электрообогрев заднего стекла (30 А) |
| 41 | Запасной (10 А) |
| 42 | Запасной (15 А) |
| 43 | Запасной (20 А) |
| 44 | Запасной (25 А) |
| 45 | Запасной (30 А) |
| Микрореле | |
| 50 | Фары |
| 51 | Фары |
| 52 | Топливный насос |
| 53 | — |
| 54 | Кондиционер воздуха |
| 55 | Звуковой сигнал |
| 56 | Питание предохранителей 34 и 35 |
| Мини-реле | |
| 60 | Электростеклоподъёмники |
| 61 | Вентилятор отопителя |
| 62 | Стартер |
| 63 | Вентилятор системы охлаждения двигателя |
| 64 | Вентилятор системы отопления и кондиционирования |
| 65 | Электрообогрев заднего стекла |

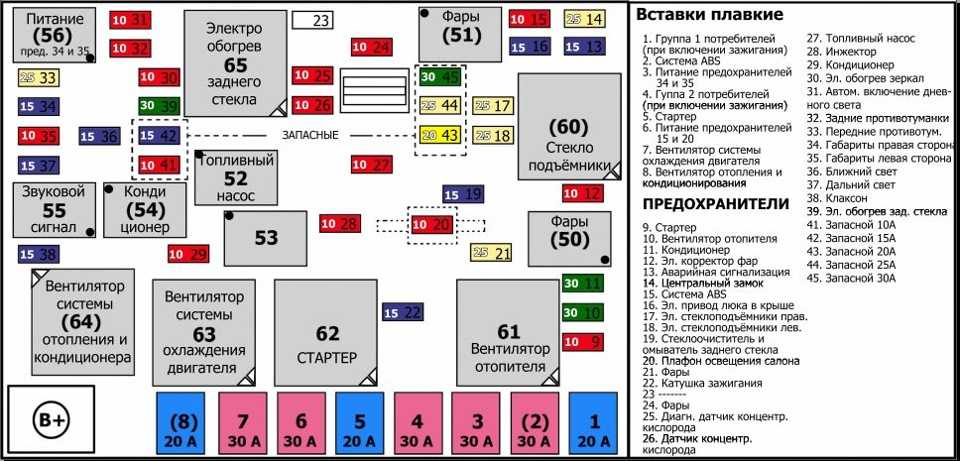

Тоже самое на картинке
| ЗАМЕТКА Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал). |
| Цвет корпуса предохранителя и его соответствие номиналу |
| Сила тока. А | Цвет корпуса |
| Плавкие вставки | |
| 20 | Голубой |
| 30 | Розовый |
| Предохранители | |
| 30 | Зеленый |
| 25 | Серый |
| 20 | Желтый |
| 15 | Голубой |
| 10 | Красный |
| 7.5 | Коричневый |
| 5 | Бежевый |
| . Монтажный блок предохранителей, расположенный в салоне |
| Часть предохранителей расположена в монтажном блоке салона () под панелью приборов справа. |
| Цепи, защищаемые предохранителями, обозначены на внутренней стороне крышки и приведены в табл. 10.2. |
. Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар Над монтажным блоком предохранителей находится монтажный блок дополнительных реле (). Для доступа к монтажному блоку необходимо снять левую нижнюю облицовку панели приборов (смотрите «Монтаж левой нижней облицовки приборной панели»).
| Таблица 10.2 Цепи, защищаемые предохранителями, находящимися в монтажном блоке предохранителей, расположенном в салоне |
| Номер предохранителя на рис. 10.2 | Номинальная сила тока. А | Защищаемые цепи |
| 1 | 10 | Указатели поворота |
| 2 | 10 | Контрольные приборы, сигнальные лампы |
| 3 | 10 | Резервный (цепь ЭБУ АКПП) |
| 4 | 10 | ABS |
| 5 | 10 | Подушка безопасности |
| 6 | 20 | Стеклоочиститель и стеклоомыватель ветрового окна |
| 7 | 10 | Аудиосистема |
| 8 | 15 | Прикуриватель |
| 9 | 15 | Электроподогрев сидений |
| 10 | 10 | ЭБУ |

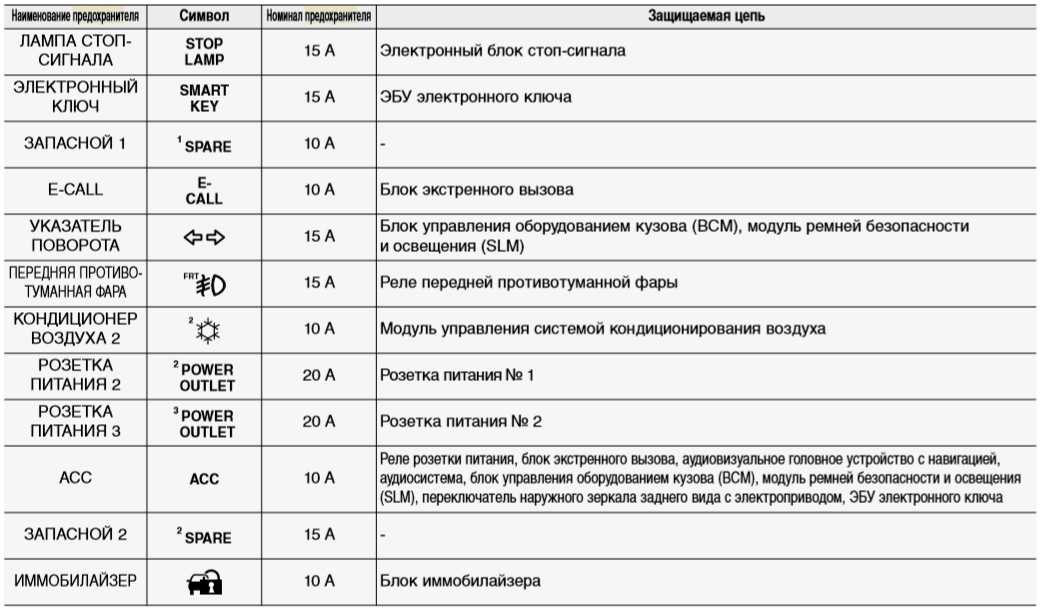

Тоже самое на картинке
Предохранители Kia Spectra
Kia Spectra является компактным автомобилем производства Kia Motors в период между 2000 и 2009 годами.
В данном автомобиле электрическая система связывает все вместе, включая контроллер двигателя, электрические стеклоподъемники, внутреннее/наружное освещение, аудиовизуальную систему и сигнализацию.
Много электроники в автомобиле несет в себе большой потенциал для ошибок. Если определенный механизм не работает в транспортном средстве, это не обязательно связано с техническим дефектом. Возможно, неисправен только один предохранитель. В данной статье будет рассказано, как распознать неисправные элементы и при необходимости их заменить.
Как это работает
Предохранительные блоки по сути – это концентраторы, которые распределяют электричество. Предохранитель выполняет очень важную функцию в электрической цепи, поскольку защищает систему от повреждений, перегрузки или короткого замыкания. В цепи самый слабый компонент часто разрушается первым. После этого он выключается. Этот слабый компонент обычно должен быть предохранителем.
Если рассматривать работу предохранителей на примере стоп-сигналов, следует выделить следующую последовательность действий. При нормальных условиях предохранители пропускают электричество от АКБ к выключателю, который при нажатии отдает это напряжение на лампочки.
Важен цвет
Важный параметр автомобильного предохранителя – максимальный ток, который он может выдержать до того, как перегорит. Чтобы быстро определить предельную интенсивность для каждого из них, предлагаются соответствующие цвета указанные в таблице:
