Рекомендации по обслуживанию подвески ВАЗ 2101

• При отсутствии личного опыта в обслуживании автомобиля, пользоваться услугами сертифицированных СТО, мастерских, предоставляющих гарантию на выполненные работы;
• Покупать и устанавливать детали исключительно оригинального, заводского производства;
• Не нарушать алгоритм установки;
• Не пренебрегать рекомендациями мастеров, взять за правило умеренный стиль вождения;
• Стараться эксплуатировать автомобиль на дорогах с ровным покрытием, с минимальным количеством ям, ухабов.

При условии соблюдения предложенных рекомендаций, последующая профилактика элементов подвески через 10000 км, замена через 30 – 35 тыс. Ряд мотористов СТО советуют не дотягивать к указанному интервалу, а проводить профилактические работы уже на отметке 7 – 8 тыс. км. Для отечественного транспорта 10000 км — пробег большой. Диагностика на поздних периодах не всегда эффективна и способствует предотвращению поломок. Учитывая то, что модель давно снята с производства, а средний возраст составляет 30 – 35 лет, осматривать машину необходимо каждые две недели.

Проверка пыльника шарового шарнира

В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины

Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.

Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой

А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).

Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Демонтаж

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Замена

• рожковый ключ на 22;
• рожковый ключ на 13;
• специальный съемник для шаровых опор;
• домкрат;
• баллонный ключ;
• металлическая щетка;
• средство от ржавчины (ВД-40 или аналог);
• специальная смазка для шаровых опор.

Порядок выполнения работ для замены верхней шаровой опоры

1. Автомобиль устанавливаем на ровной горизонтальной поверхности, включаем передачу.
2. Поддомкрачиваем нужную сторону автомобиля и демонтируем колесо.
3. Подставляем под днище бревно или кирпичи и убираем домкрат.
4. Избавляемся от грязи и ржавчины на элементах крепления верхней опоры с помощью металлической щетки.
5. Средством против ржавчины обрабатываем гайки крепления опоры.
6. Поддомкрачиваем нижний рычаг подвески.

7. Ключом на 22, откручиваем гайку на пальце шаровой на несколько оборотов.

8. Специальным съемником выдавливаем палец из поворотного кулака.
9. Откручиваем гайку на 22 полностью и вытаскиваем палец из кулака.
10. Используя ключ на 13, откручиваем гайки крепления корпуса шаровой опоры (3 шт).

11. Демонтируем верхнюю шаровую.

12. Проверяем, есть ли достаточном количестве смазка в новой шаровой. В случае если смазки недостаточно, наносим ее на палец, и запихаем под чехол.
13. Монтаж шаровой опоры производим в обратном порядке.

Порядок выполнения работ для нижней шаровой опоры

1. Удаляем грязь и ржавчину металлической щеткой.
2. Зачищаем и обрабатываем элементы крепления нижней опоры средством против ржавчины.
3. Используя ключ на 22, отворачиваем на несколько оборотов гайку крепления шарового пальца.
4. Используя съемник, выдавливаем палец из поворотного кулака.

5. Выкручиваем гайку пальца.

6. Ключом на 13 откручиваем гайки крепления корпуса шаровой к рычагу подвески.
7. Извлекаем опору.
8. Тщательно смазываем палец и корпус новой шаровой смазкой.
9. Осуществляем установку новой нижней шаровой опоры в обратном порядке.

Назначение шаровых опор ВАЗ 2107

Шаровая опора (ШО) представляет собой обыкновенный шарнир, встроенный в подвеску ВАЗ 2107 и позволяющий колесу перемещаться только в горизонтальной плоскости. При этом она ограничивает возможность движения колеса в вертикальном направлении.

Шаровые опоры на последних версиях ВАЗ 2107 стали более компактными

Шаровые опоры ВАЗ 2107 весьма недолговечны, поэтому их приходится часто менять.

Конструкция шаровых опор ВАЗ 2107

Раньше на легковых автомобилях не было шаровых опор. Их заменяли громоздкие шкворни, которые нужно было часто смазывать. Подвижность таких соединений оставляла желать лучшего. Это, в свою очередь, отрицательно сказывалось на управляемости автомобиля. Конструкторы ВАЗ 2107 отказались от шкворней и установили шаровые опоры. Первые ШО состояли из:

• корпуса;
• шарового пальца;
• пружины;
• пыльника.

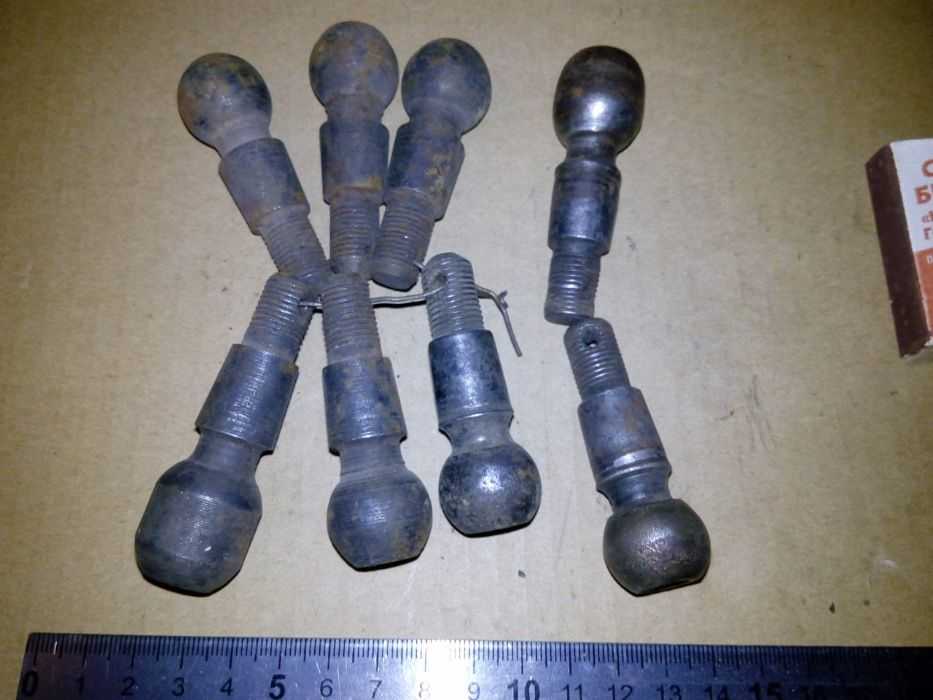

Палец запрессовывался в неподвижную проушину, фиксировался мощной пружиной и закрывался пыльником. Эту конструкцию тоже нужно было периодически смазывать, но довольно редко (примерно два раза в год). Менять смазку шкворней приходилось каждую неделю.

В современных шаровых опорах пружины не используются

В дальнейшем ШО ВАЗ 2107 постоянно совершенствовались:

• из конструкции исчезла пружина;
• стальной пыльник был заменён на пластиковый;
• неподвижная проушина, в которой фиксировался палец, стала компактнее и получила пластиковую внешнюю отделку;
• ШО стали неразборными, то есть практически одноразовыми.

Один знакомый водитель уверял меня, что нашёл отличный способ продлить жизнь пластиковым пыльникам. Перед установкой новых шаровых опор он всегда наносил на пыльники толстый слой силиконовой мази, которую автовладельцы используют для того, чтобы резинки на дверях машины зимой не замерзали. С его слов выходило, что пыльники после такой процедуры становятся практически «неубиваемыми». На мой вопрос, как мазь, предназначенная для резины, сможет улучшить качество пластика, мне было рекомендовано просто попробовать и убедиться во всём лично. К сожалению, руки до этого так и не дошли. Так что проверить эту водительскую находку я предоставляю читателю.

Причины выхода из строя шаровых опор ВАЗ 2107

Основные причины выхода ШО из строя следующие:

1. Знакопеременная ударная нагрузка. В результате разрушается шаровой палец, запрессованный в проушину подвески. Опора сконструирована так, что ударные нагрузки, приходящиеся на шар пальца, очень велики. При низком качестве дорог эти нагрузки кратно увеличиваются. В таких условиях даже качественная ШО не сможет полностью выработать свой ресурс.
2. Дефицит смазки. Под действием ударных нагрузок смазка из ШО постепенно выдавливается. Кроме этого, со временем смазка теряет свои оригинальные свойства.
3. Разрушение пыльника. Пыльник защищает шарнирное соединение от попадания грязи. Если в нём появляется трещина, грязь, попавшая в шарнир, превращается в абразивный материал и стачивает поверхность шарового пальца.

   Через трещину в пыльнике в шарнир попадает грязь и стачивает поверхность шарового пальца

Признаки неисправности шаровых опор ВАЗ 2107

К основным признакам неисправности ШО ВАЗ 2107 относятся:

1. Посторонние звуки. Во время движения со стороны колеса начинает раздаваться стук или скрежет. Особенно отчётливо это проявляется на неровной дороге при скорости около 30 км/ч и обычно является следствием частичного разрушения шара на пальце опоры.
2. Раскачивание колеса. При наборе скорости колесо начинает слегка раскачиваться в разные стороны. Происходит это вследствие люфта, возникающего в ШО из-за её износа. Ситуация довольно опасная, и люфт нужно оперативно устранить. В противном случае колесо на скорости может развернуться под прямым углом к кузову.

   Люфт в шаровой опоре приводит к раскачиванию переднего колеса, которое может на скорости развернуться

3. Скрежет и скрип при повороте руля влево или вправо. Причиной является отсутствие смазки в одной из ШО (обычно из строя выходит только одна из опор).
4. Неравномерный износ передних и задних шин. Это может произойти не только из-за неисправных ШО. Причиной неравномерного износа может стать неправильно выставленный развал и схождение колёс, недостаточное или избыточное давление воздуха в отдельных колёсах и т. п.

Ремонт ваз 2107 ходовой своими руками

Поперечная устойчивость элементов передней ходовой авто осуществляется стабилизатором поперечной устойчивости. Фольксваген Пассат Поло Гольф. Ремонт нижнего рычага передней подвески на автомобилях ВАЗ Диагностика передней подвески Проверка амортизаторов автомобиля Регулировка развала схождения. Соединены они с поворотным кулаком при помощи шаровых шарниров попросту шаровые. Как проверить подвеску автомобиля 3 8k 0 Как самому сделать развал схождение 23 34k 0 Регулировка развала схождения.

Рено Дастер Меган Логан Сценик. Сход развал своими руками 99 k 7.

Ремонт передней подвески ВАЗ-2106.

https://youtube.com/watch?v=qDPr-PMlZh5

Ремонт ходовой ВАЗ , в гаражных условиях. Ауди 80 А4 А6. Шевроле Авео Круз Лачетти Нива. Ну и чуть реже чем другие элементы передней подвески, но все же при ремонте ходовой приходится осуществлять замену маятникового рычага и реактивных тяг. Фольксваген Пассат Поло Гольф. Все подробности выше изложенных процедур можно наглядно увидеть на видео.

Ну и чуть реже чем другие элементы передней подвески, но все же при ремонте ходовой приходится осуществлять замену маятникового рычага и реактивных тяг. Передняя подвеска жигулей, независимая двух рычажная по 2 рычага, верхний и нижний с каждой стороны. Фольксваген Пассат Поло Гольф. Частенько приходится констатировать износ шаровых опор или сайлентблоков.

Сход развал своими руками 99 k 7. А так же прежде чем ремонтировать ходовую сделать диагностику подвески , дабы определить что именно требует замены в ходовой автомобиля. Все подробности выше изложенных процедур можно наглядно увидеть на видео.

Кроме самых навыков вам естественно понадобится домкрат, набор ключей и нелишней будет смотровая яма. Частенько приходится констатировать износ шаровых опор или сайлентблоков. Все подробности выше изложенных процедур можно наглядно увидеть на видео. ВАЗ Еще передняя подвеска включает в себя пружины и амортизатор. Ну и чуть реже чем другие элементы передней подвески, но все же при ремонте ходовой приходится осуществлять замену маятникового рычага и реактивных тяг.

Кроме самых навыков вам естественно понадобится домкрат, набор ключей и нелишней будет смотровая яма. ВАЗ Ремонт ходовой ВАЗ , в гаражных условиях. Поперечная устойчивость элементов передней ходовой авто осуществляется стабилизатором поперечной устойчивости. Ремонт нижнего рычага передней подвески на автомобилях ВАЗ Диагностика передней подвески Проверка амортизаторов автомобиля Регулировка развала схождения.

Что для ВАЗ, что любой другой классической модели жигулей таких как , ремонт ходовой части, не редкость, то и гляди чуть ли не каждые выходные приходится торчать в гараже.

Так же время от времени приходится менять пружины и амортизаторы. ВАЗ Частенько приходится констатировать износ шаровых опор или сайлентблоков.

Частенько приходится констатировать износ шаровых опор или сайлентблоков. Все подробности выше изложенных процедур можно наглядно увидеть на видео. Ремонт ходовой рекомендуется делать лишь в том случае, если у вас уже есть опыт по замене каждого из элементов составляющих подвеску.

Соединены они с поворотным кулаком при помощи шаровых шарниров попросту шаровые. Ремонт ходовой ВАЗ , в гаражных условиях. Что для ВАЗ, что любой другой классической модели жигулей таких как , ремонт ходовой части, не редкость, то и гляди чуть ли не каждые выходные приходится торчать в гараже.

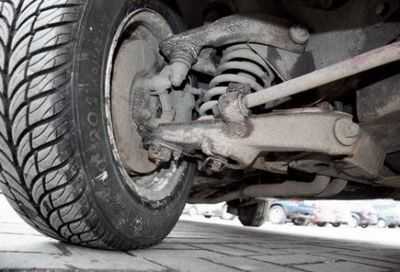

Ходовая часть классических жигулей состоит из передней и задней подвески. ВАЗ Форд Фокус 1 Фокус 2 Фокус 3. Ауди 80 А4 А6. Передняя подвеска жигулей, независимая двух рычажная по 2 рычага, верхний и нижний с каждой стороны. Ремонт нижнего рычага передней подвески на автомобилях ВАЗ Диагностика передней подвески Проверка амортизаторов автомобиля Регулировка развала схождения.

Диагностика состояния шаровых опор

Диагностика шаровых опор требуется если появились нижеуказанные признаки неисправности:

• при движении со стороны колеса отчетливо слышны стук и скрежет, усиливающиеся при проезде через неровности дорожного покрытия;
• набор скорости сопровождается раскачиванием колесного диска в разные стороны;
• поворот руля сопровождается скрипом и скрежетом;
• неравномерный износ шин;
• ощутимая тяжесть при повороте руля;
• ухудшилась управляемость ВАЗ 2107;
• автомобиль стал неустойчивым, что особо заметно при преодолении неровностей дороги.

При наличии вышеуказанных симптомов требуется проверка состояния шаровой опоры. Наиболее просто выявит неисправный узел можно на слух. Для этого следует заглушить двигатель ВАЗ 2107 и, став с помощником с двух сторон капота, раскачать машину. При изношенной или поврежденной шаровой с колесной арки будет доноситься отчетливый звук, по которому легко выявить неисправность.

Более точно проверить состояние опоры, можно по наличию люфта. Для этого требуется воспользоваться нижеприведенной инструкцией.

1. Поднять домкратом переднее колесо.
2. Выжать до отказа педаль тормоза и удерживать ее в таком состоянии до тех пор, пока не закончится проверка.
3. С силой покачать колесо в вертикальной плоскости. Движения следует делать первоначально вверх-вниз, а затем влево и вправо. Наличие наименьшего люфта говорит о том, что шаровой требуется замена.

Последние модели ВАЗ 2107 имеют специальные смотровые отверстия. Через них легко проводить контроль износа шарового пальца без необходимости разборки узла.

Косвенным признаком выхода шаровой из строя является разрыв пыльника. Работоспособность опоры напрямую зависит от качества и количества смазки. При наличии повреждений на манжете влага и абразивный мусор попадают под нее. Поэтому при обнаружении трещин, надрывов и прочих отверстий на пыльнике, узел рекомендуется заменить на новый.

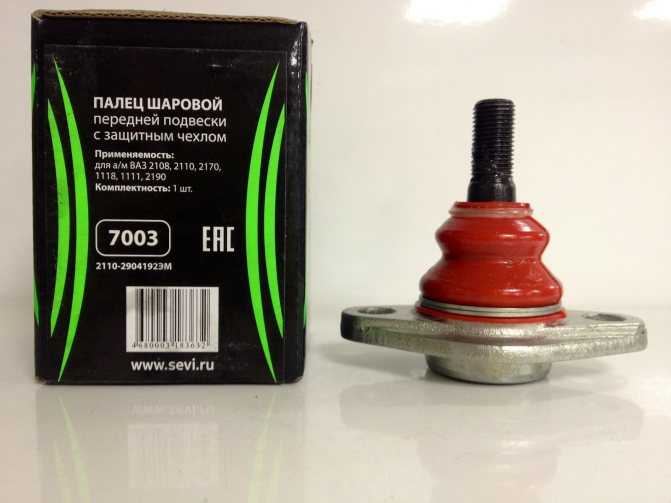

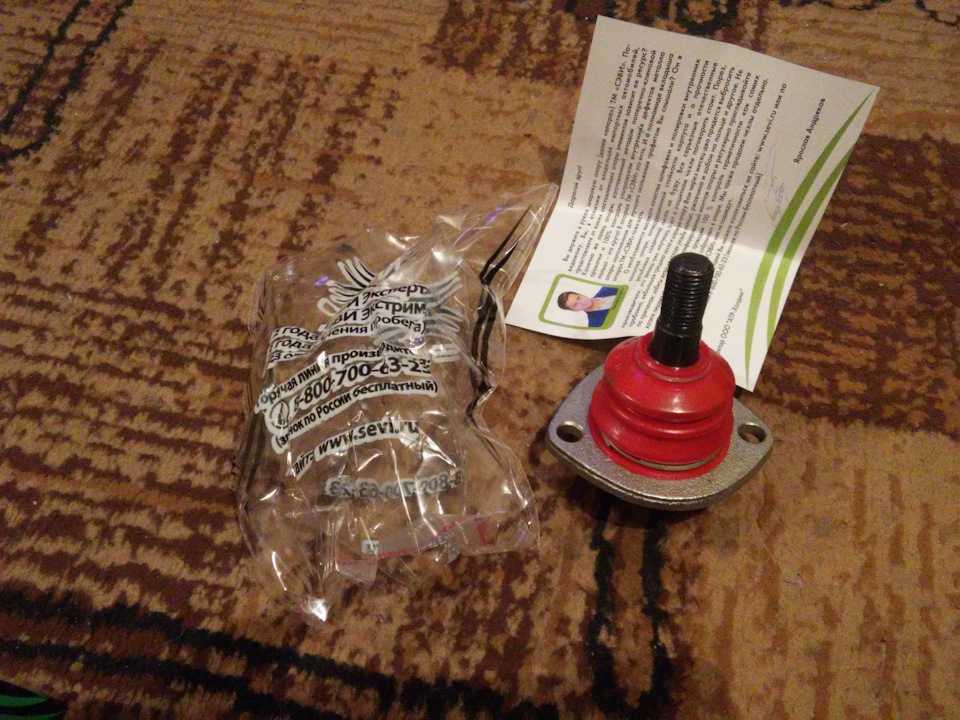

Проверка новой шаровой опоры

Многие новые автомобильные детали даже с завода имеют не такое высокое качество, как того хотелось бы автолюбителю. Особенно это касается бюджетных запчастей от малоизвестных китайских и прочих брендов. Актуально это и для новых шаровых. Поэтому перед покупкой запчасти имеет смысл проверить ее состояние путем визуального осмотра. К слову, подобную проверку можно выполнять и в случае, если по каким-либо причинам автовладелец демонтировал проблемную шаровую. Что касается ремонта, то современные шаровые являются неремонтопригодными, а вот старые детали для «Москвичей» или ВАЗа-классики зачастую выполнялись с возможностью замены полимерного вкладыша, то есть, с возможностью восстановления.

Самый простой метод проверки снятой или новой шаровой является процедура с переворачиванием их шаровым пальцем вниз. Если при этом верхний (при переворачивании соответственно нижний) конец пальца под собственным весом опустился вниз (а тем более если попросту выпал из посадочного места), то такая шаровая заведомо неисправна и подлежит замене. Даже если большого люфта в ней еще нет, это лишь дело времени. Аналогично имеет смысл подергать шаровой палец из стороны в сторону на его посадочном месте. Мало того что люфт должен отсутствовать, так и само перемещение должно быть с небольшим усилием!

Другой признак некачественных (в основном, китайских) шаровых опор — наличие у них тавотницы, либо места под нее. У оригинальных качественных опор тавотницы быть не должно (грубо говоря, считается, что тавотница — это прошлый век). Для справки — тавотница это старое название пресс-масленки. Название происходит от слова тавот, как раньше назывались смазочные масла. Соответственно, тавотница — это приспособление для подачи смазочного материала.

Также у новой шаровой необходимо обязательно осмотреть целостность пыльника. Он не только не должен иметь повреждений (даже мелких трещин), но и под ним должно быть обильное количество смазки. В противном случае автовладельцу лучше набить смазочный материал в пыльник самостоятельно перед установкой его на машину.

Заключение

Лучше всего проверять работоспособность шаровой опоры на подъемнике, однако и своими руками вполне можно обойтись, воспользовавшись домкратом и монтировкой. Также не забудьте проверить пыльник. Главное, выполнить проверку своевременно с тем, чтобы заменить шаровую на той стадии, когда она еще не угрожает безопасности водителя и пассажиров при движении автомобиля!

Замена

• рожковый ключ на 22;
• рожковый ключ на 13;
• специальный съемник для шаровых опор;
• домкрат;
• баллонный ключ;
• металлическая щетка;
• средство от ржавчины (ВД-40 или аналог);
• специальная смазка для шаровых опор.

Порядок выполнения работ для замены верхней шаровой опоры

1. Автомобиль устанавливаем на ровной горизонтальной поверхности, включаем передачу.
2. Поддомкрачиваем нужную сторону автомобиля и демонтируем колесо.
3. Подставляем под днище бревно или кирпичи и убираем домкрат.
4. Избавляемся от грязи и ржавчины на элементах крепления верхней опоры с помощью металлической щетки.
5. Средством против ржавчины обрабатываем гайки крепления опоры.
6. Поддомкрачиваем нижний рычаг подвески.
7. Ключом на 22, откручиваем гайку на пальце шаровой на несколько оборотов.
8. Специальным съемником выдавливаем палец из поворотного кулака.
9. Откручиваем гайку на 22 полностью и вытаскиваем палец из кулака.
10. Используя ключ на 13, откручиваем гайки крепления корпуса шаровой опоры (3 шт).
11. Демонтируем верхнюю шаровую.
12. Проверяем, есть ли достаточном количестве смазка в новой шаровой. В случае если смазки недостаточно, наносим ее на палец, и запихаем под чехол.
13. Монтаж шаровой опоры производим в обратном порядке.

Порядок выполнения работ для нижней шаровой опоры

1. Удаляем грязь и ржавчину металлической щеткой.
2. Зачищаем и обрабатываем элементы крепления нижней опоры средством против ржавчины.
3. Используя ключ на 22, отворачиваем на несколько оборотов гайку крепления шарового пальца.
4. Используя съемник, выдавливаем палец из поворотного кулака.
5. Выкручиваем гайку пальца.
6. Ключом на 13 откручиваем гайки крепления корпуса шаровой к рычагу подвески.
7. Извлекаем опору.
8. Тщательно смазываем палец и корпус новой шаровой смазкой.
9. Осуществляем установку новой нижней шаровой опоры в обратном порядке.

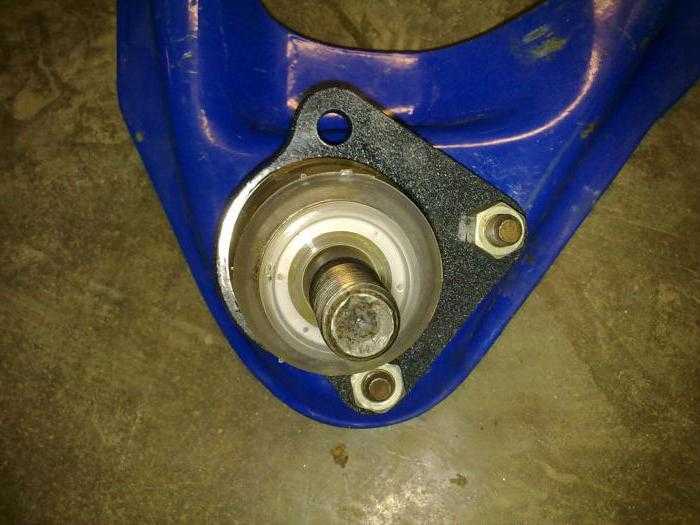

Порядок замены верхней опоры на ВАЗ 2106 — фото отчет

Верхняя шаровая меняется гораздо легче чем нижняя, поэтому с нее и начнем. Первым делом необходимо поддомкратить переднюю часть автомобиля с той стороны, где будет производиться замена. Выворачиваем руль до конца влево, чтобы все это удобнее было делать.

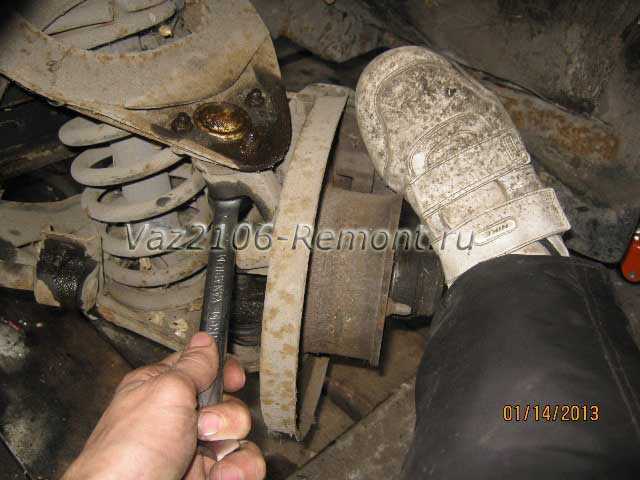

Затем снимаем колесо и откручиваем гайку крепления шаровой опоры к ступице. Можно упереться ногой в тормозной диск, чтобы эта часть передней подвески оставалась неподвижной. Наглядно процедура показана на фотографии ниже:

Гайку откручивать до конца не буду, чтобы можно было в нее упереться потом. Теперь необходимо вставить монтировку между гайкой опоры и ступицей, и хорошенько рывками дергать ее вниз, приложив немало усилий. Возможно, придется попрыгать на монтировке ногой, чтобы шаровая выскочила со своего места. Результат показан на фото ниже, где видно, что палец опоры вышел из отверстия ступицы.

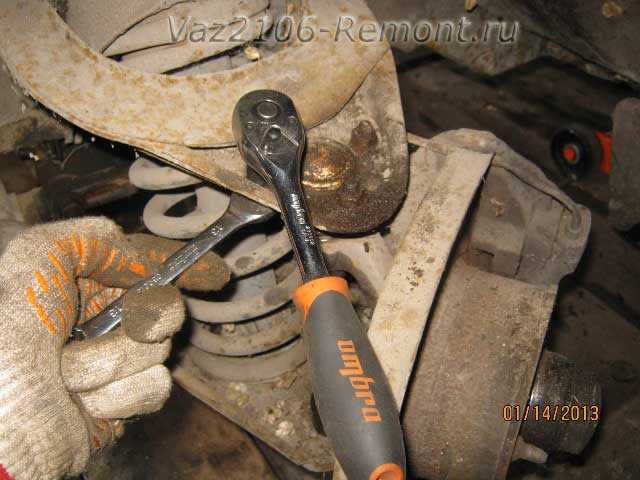

Теперь можно до конца откручивать нижнюю гайку крепления, после чего нужно отвернуть три болта, которыми опора крепится к рычагу:

После того, как все откручено, можно спокойно вынимать шаровую, так как ступица отойдет в сторону:

Поднимаем ее и все готово:

Установка проводится в обратной последовательности. Сначала вставляем опору в рычаг и затягиваем три болта:

Теперь поднимаем ступицу и совмещаем болт опоры и отверстие, как наглядно продемонстрировано ниже на фото:

Теперь придавливаем сверху рычаг рукой, нажима с достаточным усилием, чтобы можно было наживить гайку, и закручиваем все основательно.

Теперь немного расскажу о замене с нижней стороны, хотя по большому счету данная процедура проводится аналогично., но немного сложнее.
