Как проверить лямбда-зонд мультиметром

Когда наблюдаются рывки при движении, повышенный расход горючего, и горящий “чек”, то стоит провести диагностику. Эти признаки могут говорить и о других неисправностях, но если есть мультиметр, то можно проверить кислородный датчик своими руками. Специалисты рекомендуют проверять лямбду через измерение напряжений.

Но прежде любых измерений нужно прогреть ДВС. Если лямбда холодная, она не будет работать. Также рекомендуется по возможности снять датчик и осмотреть его и проводку на предмет грязи и повреждений. Если датчик деформирован, электрод поцарапан или покрыт сажей, нагаром, то лучше его заменить.

Измерения напряжения в цепи подогрева

Включают зажигание, щупами протыкают провода, которые идут к нагревателю. Можно также втыкать щупы мультиметра в разъем. Напряжение будет примерно равно напряжению в бортовой сети. Если двигатель не запущен, то напряжения может и не быть.

Обычно плюс приходит к нагревателю напрямую. Минус подает блок управления. Если отсутствует плюс, следует проверить цепи от аккумулятора до датчика. Если отсутствует минус, тогда нужно проверить цепь от ЭБУ до датчика.

Проверка нагревателя

Можно проверить работоспособность кислородного датчика при помощи омметра. Очень часто поломка связана со спиралью подогрева или проводкой к ней.

Для проверки омметр присоединяют между контактами нагревателя. Если нагреватель исправен, то омметр покажет сопротивление от 2 до 10 ОМ. В цепи подогрева сопротивление будет от 1 кОм до 10 мОм. Если сопротивления нет, то стоит поискать обрыв в проводке.

Опорное напряжение

Имея под рукой мультиметр, можно проверить опорное напряжения. Для этого включают зажигание, затем измеряют напряжение между проводом сигнала и массой.

В правильно работающей лямбде напряжение будет в пределах 0,45 В. Если имеются отличия хотя-бы на 0,2 В, то проблемы с сигнальной цепи или плохая масса.

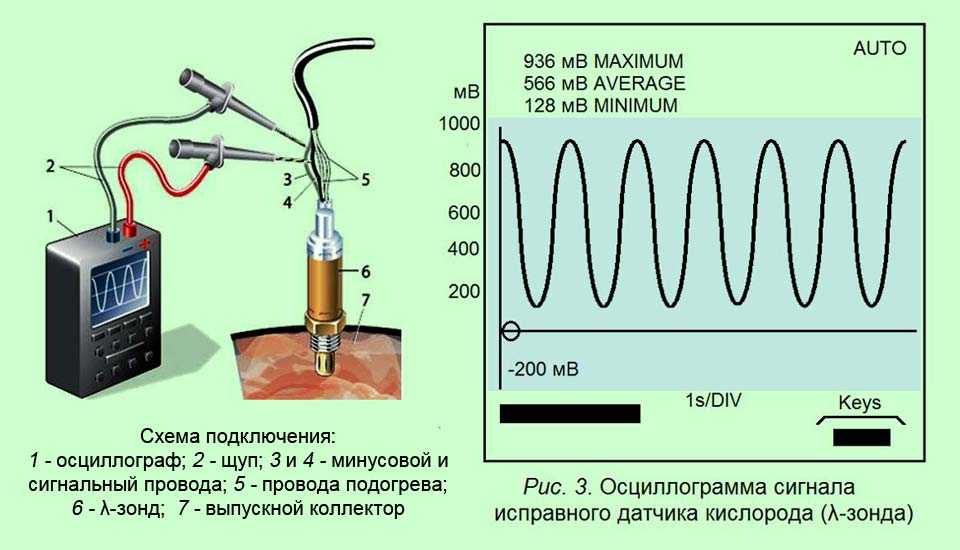

Проверка сигнала с датчика осциллографом

Двигатель необходимо прогреть. Осциллограф подключают между сигналом и массой. Затем поднимают обороты до 3000 и наблюдают за изменениями показаний. Сигнал должен меняться в пределах от 0,1 В до 0,9 В. Если осциллограф точный и видно, что изменения в более узком диапазоне, то лямбда неисправна.

Также стоит засечь время, в течении которого показания опускаются от большего уровня к меньшему. За 10 секунд показания должны меняться 10 раз. Если смены происходят реже, тогда может появиться ошибка под датчику.

Виды

Чтобы датчик получил электронный сигнал о составе выхлопного газа, внутри него встроен специальный твёрдый электролитический элемент. И в зависимости от того, из какого материала состоит эта деталь, лямбда-зонды бывают следующих видов.

Циркониевый

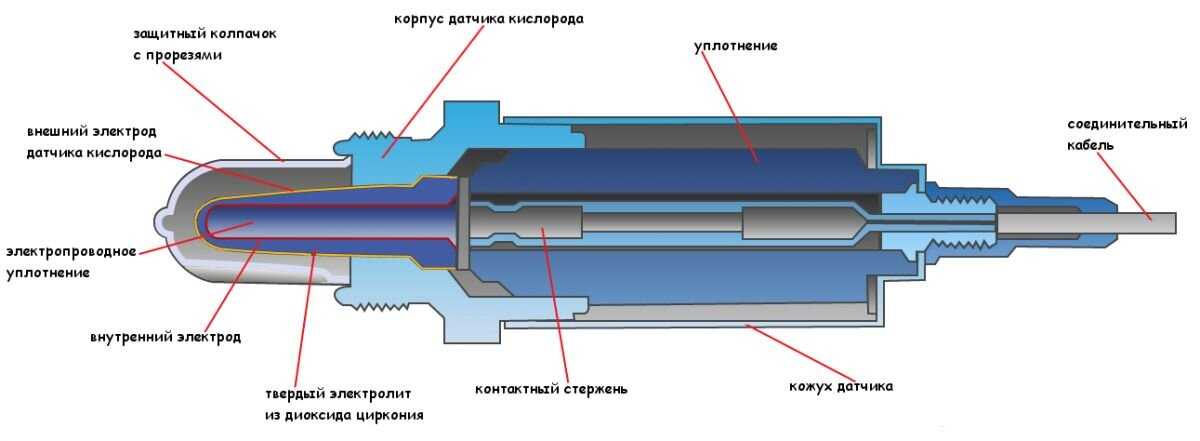

Это самый популярный тип кислородного датчика. Изготавливается на основе диоксида циркония (ZrO₂). Также в состав этого датчика входит керамическая составляющая, легирована оксидом иттрия. Сверху он покрыт платиновыми электродами, которые играют защитную роль, а также проводят электрические импульсы. Платиновые пористые электроды дополнительно являются катализатором окислительных восстановительных реакций.

Внешняя часть циркониевого датчика взаимодействует с нагретыми выхлопными газами, а внутренняя – с окружающим воздухом. Лямбда-зонд хорошо защищён от воды, но в него попадает немного воздуха (это необходимо для корректной работы).

Принцип работы циркониевого лямбда-зонда основан на работе гальванического (либо твёрдооксидного) топливного элемента с твёрдым электролитом. Такой датчик может выявить только относительное количество кислорода в топливе.

Обращу ваше внимание, что такой датчик начинает проводить импульсы только при его нагреве более 300-400°C. И таким образом, если указанная температура не будет достигнута, то циркониевый датчик будет выдавать ошибку, пока не прогреется

Керамический изолятор с нагревателем позволяет лямбда-зонду прогреться быстрее. Датчик из циркония устанавливается перед каталитическим нейтрализатором.

Титановый

Такой лямбда-зонд визуально похож на вышеуказанный, но начинка здесь сделана из диоксида титана. При изменении количества кислорода в смеси изменяется проводимость титанового наконечника. Сигнал об этом поступает в электронный блок управления.

Отмечу, что титановый датчик начинает работать при температуре от 700°C, поэтому здесь установлен нагреватель. Титановый лямбда-зонд работает без доступа кислорода из атмосферы.

Поскольку титановый кислородный датчик имеет сложный механизм, он стоит дорого, поэтому этот датчик среди автолюбителей не так популярен. Но, несмотря на это, их включают в конструкцию многих продаваемых машин.

Далее рассмотрим, чем отличаются лямбда-зонды по своей конструкции.

Узкополосный и широкополосный

Узкополосный не может выявить малые отклонения в содержании кислорода. По-другому он называется двухточечным. Он определяет количество кислорода в выхлопном газе. Он применяется только на входе и выходе, когда как широкополосный устанавливается только на входе.

Широкополосный датчик – это более современный тип кислородного датчика. Он может не только выявлять, богатая или бедная смесь подаётся в двигатель, а также величину отклонения от эталонных значений.

А широкополосный тип датчика дополнительно имеет 2 ячейки: измерительную и насосную. Конструкция датчика держит постоянное напряжение. В измерительном блоке имеется газ, коэффициент избытка кислорода (λ) в котором равен единице. Когда ДВС работает на обеднённой топливной смеси, то насосная камера выносит лишний кислород наружу, а если на обогащённой, то происходит пополнение смеси кислородом из внешней атмосферы. То есть, когда в смеси – избыток кислорода, то напряжение возрастает, а при недостатке O2 — уменьшается. Значение силы тока здесь является детектором коэффициент избытка кислорода в отработавших газах. Напряжение здесь всегда стремится к эталонному значению (450 мВ).

Воздух проходит здесь через диффузионный зазор. Для перемещения кислорода внутрь и наружу меняется направление тока, а его значение пропорционально объёму газа.

Широкополосный датчик работает только при температуре более 600°C, этому способствует установленный в него нагревательный элемент. Устройство выглядит в виде электрода с двумя концами, которые контактируют с отработавшими газами и атмосферой.

Широкополосный датчик определяет коэффициент избытка воздуха точнее и быстрее и точнее, чем узкополосный: от 0,7 до 1,6. Это обеспечивается сенсорными и накачивающими ячейками.

По конструкции

По конструкции датчики различаются по количеству проводов и наличию нагревателя. Если лямбда-зонд не имеет нагревателя, то используется один или два провода. Если с нагревателем, то количество проводов 3-4.

Более старые версии кислородных датчиков были без нагревательного элемента, они разогревались от выхлопных газов через длительное время после запуска мотора. Более новые модели датчиков имеют в наличии нагреватель, поэтому он начинает работать гораздо быстрее.

Виды лямбда зондов на разных авто

Теперь пройдемся по неисправностям данного датчика на разных марках автомобилей.

Семейство ВАЗ.

Первыми будут автомобили ВАЗ от 2110-212. На этих машинах с инжекторными моторами до 2004 года устанавливались лямбда зонды Bosch с идентификационным номером 0 258 005 133.

На более новых моделях данного семейства, а также на ВАЗ 2114-2115, Приора, Калина стали применять тоже датчики Bosch, но уже с номером 0 258 006 537.

Элементы, устанавливавшиеся до 2004 года, не имели подогревателей, поэтому в работу он вступал только после прогрева двигателя.

Сейчас же на данные авто устанавливаются лямбда зонды с подогревом, позволяющим значительно быстрее набрать датчику рабочую температуру.

Помимо основных признаков неисправности лямбда зонда на этих авто, существует еще два:

• после останови двигателя из-под авто могут доноситься потрескивающие звуки;
• выхлопные газы у авто меняются по запаху из-за большого количества несгоревшего топлива.

Ford Focus 2.

На такой модели, как Ford Focus 2, маркировка и количество лямбда зондов зависит от силовой установки.

К примеру, на двигателях с 1,8 и 2,0 литра объема используется по два датчика.

Устанавливающийся датчик до катализатора имеет оригинальную маркировку 3М519F472FF, а лямбда зонд за катализатором — 3М519G444FF.

На двигателях объемом 1,4 и 1,6 литра тоже имелось по два датчика: первый — 3М519F472ВА, а второй — 3М519G444ВА.

На некоторых двигателях объемом 1,6 литра устанавливаются по два катализатора, поэтому количество датчиков у них – 4.

Два лямбда зонда, расположенных до катализаторов, имеют маркировку 3М519F472DA и 3М519F472ВС, а датчики после катализаторов — 3М519G444DA и 3М519G444СА.

И это только некоторые из маркировок датчиков, применяемых на Фокус 2.

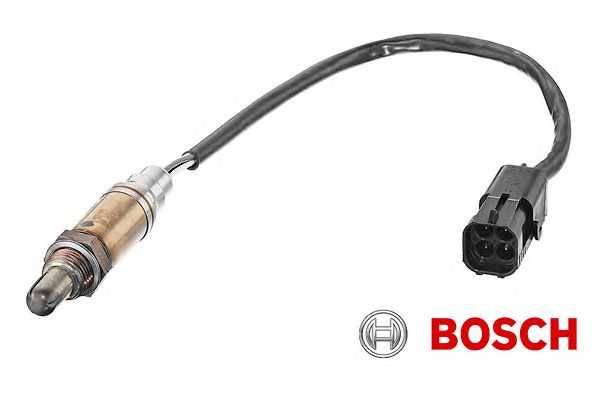

Стоит отметить, что от тех же ВАЗовских датчиков производства Bosch с маркировкой 0 258 006 537 указанные датчики отличаются лишь разъемом для подключения проводки, а сами устройства идентичны.

Поэтому и особые признаки неисправности, кроме общепринятых, указаны выше.

Skoda Octavia.

На Skoda Octavia концерн VAG устанавливает свои датчики кислорода с каталожным номерами 06A906262BR, 06A906262AJ и др.

Все зависит от силовой установки и года производства авто.

Но конструктивно у них отличия от тех же Bosch сводятся опять же только к разъему проводки. В остальном конструкция идентична и признаки неисправности тоже.

Honda CR-V.

На автомобиле Honda CR-V тоже с завода установлены оригинальные лямбда зонды с каталожным номером 36531RNAJ01, но вместо них подойдет и производства Bosch, что указывает на то, что по конструкции все устройства практически одинаковы, и разница только в разъемах.

Рено Логан.

На Рено Логан заводской лямбда зонд имеет каталожные номера 8200052063, 7700109844 и 8200495791. Отличаются они между собой по цвету оплетки проводов.

Примечательно, что данные датчики используются и на ВАЗовской Лада Ларгус.

Но конструкция, как и признаки неисправности этих датчиков не отличаются от описанных выше.

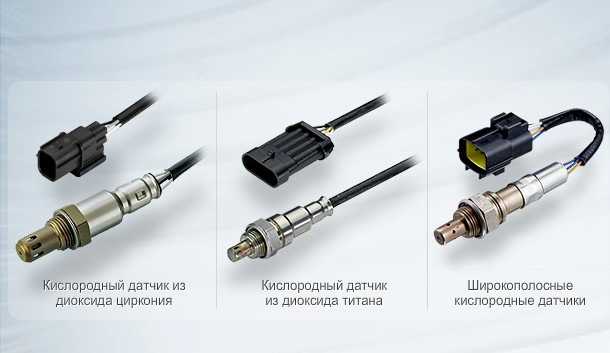

Основные виды лямбда-зондов

В конструкции современного автомобиля могут присутствовать следующие лямбда-зонды:

1. Циркониевый.

Самая популярная модель, которая изготавливается на основе диоксида циркония.

Рекомендуем

«Жидкое стекло для авто: зачем нужно, насколько хватает» Подробнее Работает рассматриваемый элемент по принципу гальванического элемента с твердым электролитом в виде специального наконечника.

Изготовленный из керамики и циркония наконечник со всех сторон покрыт защитными пластинами из пористых платиновых электродов, которые выполняют роль проводников тока. Стоит отметить, что свойства электролита активизируются только при нагреве диоксида циркония выше +350 °C. Получается, что лямбда-зонд будет выдавать ошибку, если не прогреется до определенной температуры. Быстрый нагрев устройства осуществляется благодаря встроенной нагревательной конструкции с керамическим изолятором.

Обратите внимание! Повышение температуры до +950 °C может привести к перегреву датчика и его дальнейшей поломке. Посредством прохождения через небольшие просветы в защитном кожухе выхлопные газы поступают к наружной части наконечника

Воздух, в свою очередь, проникает внутрь датчика через специальную пройму в корпусе устройства или пористую уплотнительную крышку

Посредством прохождения через небольшие просветы в защитном кожухе выхлопные газы поступают к наружной части наконечника. Воздух, в свою очередь, проникает внутрь датчика через специальную пройму в корпусе устройства или пористую уплотнительную крышку.

Разница потенциалов формируется благодаря перемещению ионов кислорода по электролиту между наружным и внутренним платиновыми электродами.

Напряжение на электродах обратно пропорционально объемам кислорода в выхлопной системе.

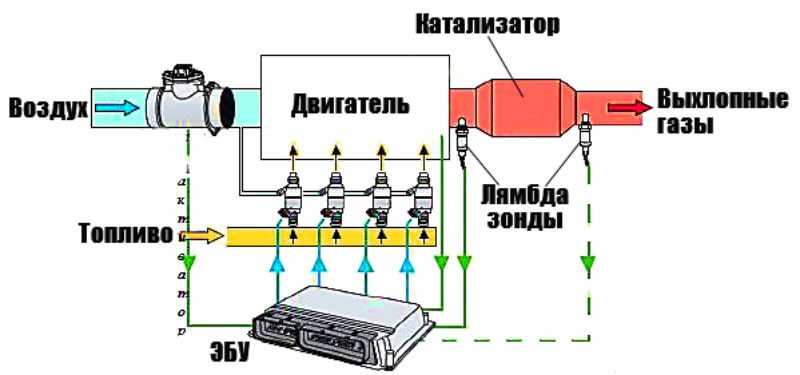

При наличии оповещения, поступающего от датчика, блок управления выравнивает содержание компонентов топливовоздушной смеси. Напряжение, поступающее от лямбда-зонда, каждую секунду меняется по несколько раз, что позволяет оптимизировать состав смеси независимо от режима работы ДВС.

В зависимости от количества проводов лямбда-зонды из циркония делятся на несколько групп:

• однопроводные – оснащены одним сигнальный проводом, при этом контакт на массу осуществляется через корпус;
• двухпроводные – имеют сигнальный и заземляющий провода;
• трех- и четырехпроводные – подразумевают наличие системы нагрева, а также подведенных к ней управляющих и заземляющих проводов.

2. Титановый.

Внешне схож с циркониевым, но в данном случае чувствительная деталь датчика изготовлена из диоксида титана. Объемное сопротивление устройства меняется с учетом изменения количества кислорода в смеси: от 1 кОм при богатой смеси до более 20 кОм при бедной. Вместе с этим меняется проводимость титанового элемента, о чем лямбда-зонд сообщает блоку управления. Эффективность датчика рассматриваемого вида достигается только при температуре +700 °C, поэтому без нагревательного элемента здесь не обойтись.

Титановый лямбда-зонд имеет высокую цену и сложную конструкцию, что отрицательно сказывается на популярности данных устройств.

3. Широкополосный.

В отличие от вышеописанных моделей, широкополосные приборы имеют конструкцию, состоящую из двух камер: измерительной и насосной.

В измерительном отсеке поддерживается такой состав газов, при котором лямбда равна единице. Что касается насосной камеры: если мотор работает на бедной смеси, камера убирает лишний кислород из диффузионного зазора в атмосферу, а если на богатой – пополняет диффузионное отверстие недостающим кислородом из внешней среды. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна объемам бесцветного газа.

Нормальное функционирование широполосных датчиков возможно при температуре +600 °C, что достигается за счет работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6.

Признаки и причины неисправности лямбда зонда

Неисправности лямбда зонда проявляются так же, как проблемы с топливной аппаратурой или каталитическим нейтрализатором. Поэтому точно определить, какой элемент сломан, можно только путём диагностики в автосервисе. Есть ряд симптомов, которые косвенно говорят о выходе лямбды из строя:

• Плавающие обороты при холостой работе ДВС. При поломке лямбда зонда они постоянно меняются, опускаются до 400-600. Происходит это из-за обеднения топливной смеси. Её недостаточно для устойчивой работы мотора в режиме ХХ. Лямбда зонд отвечает за дозирование топлива в смеси.
• Падение мощности двигателя. Бедная смесь понижает мощность ДВС. Его обороты начнут медленно набираться при нажатой педали акселератора, машина будет хуже ехать в гору, разгон станет медленнее.
• Повышенный расход топлива. Потребление горючего может возрасти на 25-30%!
• Изменение цвета и запаха выхлопных газов. Выхлоп почернеет. В нем явно будет ощущаться запах бензина, который не догорает в катализаторе.
• Цвет свечей. На них при переобогащении смеси будет черный налет.
• Неравномерное ускорение с рывками. Быстро и равномерно машина разгоняться не сможет.
• Индикатор «Check Engine» на приборной панели. Если считать ошибку сканером и расшифровать ее, будет явно указано, что сломался лямбда зонд. Если же ошибку просто стереть, она будет постоянно появляться до устранения неисправности.

Популярные марки:

Ford Focus, Toyota Corolla

Типичные причины поломки таковы:

• Использование топлива низкого качества. Пожалуй, это самая распространенная причина. Излишки вредных примесей, сгорая, оседают на рабочей поверхности нагревательного элемента, что приводит к его засорению.
• Естественный износ по сроку эксплуатации. Менять «лямбду» необходимо ближе к 150 тыс. км пробега. Срок может быть увеличен, если заливать качественное топливо. Неоригинальный или дешевый датчик прослужит меньше.
• Проблемы проводки. Для подключения «лямбды» к ЭБУ используют обычную медную проволоку, которая позже начнёт окисляться или переламываться.

Понять, какой кислородный датчик вы будете менять

То, как заменить датчик, зависит от местоположения. Так что, перед заменой поломанного лямбда-зонда, вы должны чётко понимать, какой датчик сломался. Как это сделать, вы прочли выше, но мало понять, какой лямбда-зонд сломан, вы должны знать местонахождение поломанного датчика.

С тем, какой датчик сломался, вы определились.

Если это второй или левый, или правый, то вам нужно будет иметь яму или эстакаду, так как они под дном автомобиля. Здесь вам лучше обратиться к профессионалам.

Если сломался первый датчик (левый или правый), то в этом случае вам не нужно ничего из спецоборудования, ибо эти датчики находятся под капотом, а заменить их не труднее, чем свечи зажигания.

Причины неисправности датчика кислорода

В большинстве случаев кислородная лямбда работает около 100 тыс. км без сбоев однако есть причины которые значительно сокращают его ресурс и приводят к неисправности.

• Неисправность цепи датчика кислорода. Выражаться по-разному. Это может быть полный обрыв питающих и/или сигнальных проводов. Возможно повреждение цепи подогрева. В этом случае лямбда зонд не будет работать до тех пор, пока выхлопные газы не разогревают его до рабочей температуры. Возможно повреждение изоляции на проводах. В этом случае имеет место короткое замыкание.
• Замыкание датчика. В этом случае он полностью выходит из строя и, соответственно, не подает никаких сигналов. Большинство лямбда зондов ремонту не подлежат и их надо менять на новые.
• Загрязнение датчика продуктами сгорания топлива. В процессе эксплуатации датчик кислорода по естественным причинам постепенно загрязняется и со временем может перестать передавать корректную информацию. По этой причине автопроизводители рекомендуют периодически менять датчик на новый, отдавая при этом предпочтение оригиналу так как универсальная лямбда не всегда корректно показывает информацию.
• Термические перегрузки. Обычно это происходит по причине проблем с зажиганием, в частности, перебоев с ним. В таких условиях датчик работает при критических для него температурах, что снижает его общий ресурс и постепенно выводит из строя.
• Механические повреждения датчика. Они могут возникнуть при неаккуратных ремонтных работах, при езде по бездорожью, ударах при ДТП.
• Использование при установке датчика герметиков, которые вулканизируются при высокой температуре.
• Многократные неудачные попытки запуска двигателя. При этом в двигателе, и в частности, в выпускном коллекторе накапливается несгоревшее топливо.
• Попадание на чувствительный (керамический) наконечник датчика различных технологических жидкостей или мелких посторонних предметов.
• Негерметичность в выпускной системе выхлопных газов. Например, может прогореть прокладка между коллектором и катализатором.

Обратите внимание, что состояние датчика кислорода во многом зависит от состояния других элементов двигателя. Так, значительно снижают ресурс лямбда зонда следующие факторы: неудовлетворительное состояние маслосъемных колец, попадание антифриза в масло (цилиндры), обогащенная топливовоздушная смесь

И если при исправном датчике кислорода количество углекислого газа составляет порядка 0,1…0,3%, то при выходе лямбда зонда из строя соответствующее значение увеличивается до 3…7%.

Признаки неисправности

Сейчас же рассмотрим сами неисправности кислородного датчика. В большинстве случаев о проблемах в работе лямбда зонда подскажет сам автомобиль.

Неработающий зонд скажется на:

• динамике набора скорости;
• неустойчивой работе силовой установке;
• обороты мотора на холостом ходу будут сильно «плавать»;
• потребление топлива значительно увеличится.

Если все это начало проявляться, то зачастую виной является лямбда зонд, и на него в первую очередь нужно обратить внимание. Ну и обязательно загорится индикаторная лампа «Check Engine», хотя узнать, что причиной загорания этой лампы стал именно лямбда зонд можно будет только после диагностики электронного блока сканером

Ну и обязательно загорится индикаторная лампа «Check Engine», хотя узнать, что причиной загорания этой лампы стал именно лямбда зонд можно будет только после диагностики электронного блока сканером.

Также читайте как проверить как проверить лямбда зонд.

Основные неисправности.

Что же касается самих неисправностей этого датчика, то их условно можно подразделить на внешние и внутренние.

Внешние неисправности.

Их всего две – обрыв проводки, идущей к элементу (хотя данная неисправность и не касается самого датчика, но она влияет на его работоспособность), и сильный удар, приведший к повреждению корпуса и разрушению внутренних элементов его.

Обе эти неисправности зачастую происходят из-за агрессивной эксплуатации авто, к примеру, частая активная езда по бездорожью.

Внутренние неисправности.

Их несколько больше:

• Нарушение герметичности корпуса датчика, приведший к проникновению воздуха или выхлопных газов внутрь лямбда зонда;
• Значительное наслоение продуктов горения на рабочие поверхности датчика, из-за чего платина не способна уловить молекулы кислорода. Чаще всего происходит из-за использования топлива низкого качества;
• Естественное старение датчика. Он работает в агрессивной среде, которая постепенно снижает работоспособность его вплоть до полного прекращения выполнения своих функций;
• Воздействие очень высокой температуры может привести к перегреву датчика и нарушению его работоспособности. Чаще всего происходит из-за неисправности топливной системы или неквалифицированной доработки мотора.

Внешние неисправности, а также разгерметизация корпуса сказываются на работе мотора сразу же.

А вот внутренние неисправности оказывают свое воздействие на работоспособность силовой установки постепенно, по мере усугубления проблемы.

В некоторых ситуациях спасти ситуацию с лямбда зондом может его чистка, более подробней про это можно узнать здесь https://autotopik.ru/sovet/1112-kak-pochistit-lyambda-zond-v-domashnih-usloviyah.html.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

• увеличение расхода топлива;
• снижение динамики двигателя;
• нестабильная скорость холостого хода силовой установки;
• дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Причины преждевременного выхода из строя лямбда зондов и способы их устранения

• Срок службы лямбда зондов при нормальных условиях эксплуатации составляет от 50 до 250 тысяч км пробега в зависимости от типа датчика.
• Ниже перечислены наиболее распространённые причины их преждевременного выхода из строя.
• Если выявлена ошибка в работе лямбда зонда, то необходимо провести его полный внешний осмотр и проверить его работу:

1. Проверьте целостность электроразъёма и проводов датчика.2.

Внимательно осмотрите сам датчик на наличие вмятин, трещин и прочих механических повреждений.

3. Проверьте чистоту контактной группы электроразъёма, а также отсутствие на ней следов коррозии.

Типовые неисправности лямбда зондов, их причины и способы устранения

← Если двигатель работает нормально и топливо сгорает полностью, то на рабочем наконечнике датчика отсутствует налёт, а его поверхность имеет тусклый матовый тёмно-серый цвет.
Отравление чувствительного элемента датчика.
Если же вы наблюдаете на наконечнике датчика нижеуказанные изменения, значит, следует обратить внимание на необходимость проведения дополнительных ремонтных работ.

← Отравление антифризом. В случае загрязнения антифризом на наконечнике появляются зернистые отложения серого или зеленоватого цвета с белыми потёками: → Проверьте систему охлаждения двигателя и особенно прокладку головки цилиндров на протечки и провести ремонт. Лямбда зонд заменить.

← Отравление маслом. В случае избыточного потребления двигателем масла на наконечнике появляются отложения серого или черного цвета: → Проверьте двигатель на износ или утечку масла и произвести ремонт. Датчик заменить.

← Отравление сажей. В случае неправильной работы система зажигания и/или топливной системы на датчике появляется сажа темно коричневого или черного цвета. → Проверьте топливную систему, измерьте токсичность выхлопных газов. Датчик придётся заменить.

← Отравление этилированным бензином. Одна-две заправки этилированным бензином приводят к появлению на датчике блестящих отложений тёмно серого цвета. → Заменить этилированный бензин на неэтилированный и заменить датчик.

← Отравление топливными присадками. Частое использование различных топливных присадок или недавно проведённый ремонт двигателя с использованием силиконовых герметиков приводит к образованию на датчике красных или белых отложений. → Прочистить топливную систему и двигатель. Заменить датчик.

Перегорание нагревательного элемента.

Если наконечник датчика выглядит вполне здоровым , его провода и электроразъём в порядке, то выход датчика из строя наступил в результате перегорания нагревательного элемента. Нагревательный элемент мог перегореть по следующим причинам:

1. Температурный шок в результате попадания воды на датчик из-за форсирования глубоких луж или мытья подкапотного пространства.2. Неисправная электропроводка.

3. Проблемы с катализатором.

→Внимание! В случае перегорания нагревательного элемента, следует проверить катализатор, поскольку при сохранении проблем с катализатором новый лямбда зонд снова выйдет из строя в течение недолгого времени. Коррозия контактной группы электроразъёма

Коррозия контактной группы электроразъёма.

• Попадание воды внутрь электроразъёма (на контактную группу) из-за форсирования глубоких луж или мытья подкапотного пространства.→Старайтесь проезжать лужи в спокойном режиме, без брызг, особенно, если автомобиль имеет обычный дорожный просвет.

Механические повреждения датчика, кабеля датчика, электроразъёма.

• «Кривые» руки автомехаников, производящих демонтаж/монтаж датчика при проведении других работ или деталей, расположенных вблизи датчика. Повреждения происходят в результате падения датчика на твёрдую поверхность, падения чего-то твёрдого и тяжёлого (ключ, головка, деталь, болт и т.п.) на датчик или электроразъём.→ Тут уж вряд ли чем поможешь, но будьте бдительны!

• Неправильная укладка кабеля лямбда зонда после обратного монтажа. В результате этого происходит оплавление изоляции кабеля из-за его соприкосновения с горячими частями двигателя, либо, в случае со вторым датчиком, его обрыв при движении.

→ Проверяйте правильность укладки проводов после установки датчика.

Признаки и причины неисправности

Многие водители не знают, какие признаки неисправности датчика лямбда зонда бывают. Этот вопрос изучается лишь при прямом столкновении с проблемой. Но как показывает практика, если владелец ухаживает за своим авто и за всеми его системами, проблем с неисправностями зондов не возникает. Рассмотрим, когда нужно «бить тревогу» и срочно искать неисправность лямбда зонда.

Не всегда бывает так, что кислородник «сломался за один день» и без причины. Процесс происходит постепенно и нужно уметь его предотвратить. Если предупредить поломку не удалось, то можно исправить ее самостоятельно. Но сначала следует рассмотреть симптомы, свидетельствующие о приближении проблемы:

 При холостой работе двигателя наблюдаются плавающие обороты. Если зонд сломан, они меняются, опускаясь до значений 400-600. Причина этому — обеднение смеси, которой не хватает для нормального функционирования ДВС.

 Снижение мощности мотора возникает также из-за обеднения смеси. Обороты набираются медленно, авто не может въехать в гору и слабо разгоняется — эти симптомы тому подтверждение.

 Высокий топливный расход. Потребление увеличивается минимум на 30%.

 Выхлопные газы приобретают черный цвет и едкий бензиновый запах.

 Свечи покрываются черным налетом.

 При разгоне авто едет рывками, а не равномерно, как положено.

Ну и самым явным симптомом является появление на приборной панели значка. С помощью сканера можно достоверно определить, что точно не работает лямбда зонд, а не другой элемент. К перечисленным признакам также можно отнести появление треска в области выхлопной трубы, частые сигналы от ЭБУ.

Причины неисправности лямбда зонда, которые приводят к этим симптомам, бывают следующими:

 Низкокачественное горючее. Это распространенная причина у водителей, которые стараются экономить на бензине. В таком сырье содержатся вредные примеси, после сгорания они оседают на нагревательных элементах. Это приводит к сильному засорению.

 Износ. Избежать естественного износа невозможно, он всегда настигает любой элемент авто. В этой ситуации придется подвергнуть лямбду замене.

 Неисправности проводки. Чтобы зонд подключился к ЭБУ, используют проволоку из меди. Со временем она ломается или окисляется, создавая проблемы.

Замена кислородника — это не плановая процедура. Но эксперты все равно выдвигают требования к замене датчика. Датчики, имеющие подогрев, следует заменять через каждые 100 тыс. км пробега, а без подогрева — каждые 50-80 тыс. км. Что касается планарных датчиков, то их меняют через 160 тыс. пробега. Замена производится после подтверждения факта поломки. Для диагностики используются различные приборы, включая сканер, вольтметр или мультиметр. Ремонтные работы проходят в два этапа, их разберем позже.
