Признаки возникших неисправностей

Следует обратить внимание на то, что успешно решить данную ситуацию сложно, не поставив верный «диагноз»

Важно проверить все рабочие узлы мотора

О плохой работе карбюратора свидетельствуют следующие симптомы:

• Обороты мотора Лада падают самостоятельно, возникает беспричинный их рост.
• В функционировании цилиндров отмечаются пропуски.
• В области карбюратора, глушителя периодически имеют место резкие хлопки.
• На «холостом ходу» число вращений является нестабильным, они упали.

Далее следует поиск реальных неисправностей карбюратора.

• Проверяем электромагнитный клапан холостого хода. Если на него кратковременно подать питание (сбросив и надев разъем), вы должны услышать характерный щелчок. Неисправный клапан подлежит замене;
• Залипает игольчатый клапан поплавковой камеры. Придется разбирать и промывать карбюратор. Если не помогло – клапан меняется на новый, заточить или восстановить его в домашних условиях невозможно;
• Каналы или жиклеры холостого хода зашлакованы мусором. Требуется промывка, лучше на снятом карбюраторе. Используется специальное моющее средство (типа «карбклинера»), затем каналы продуваются сжатым воздухом. Компрессор не подойдет, лучше использовать накачанное запасное колесо и продувочный пистолет.

Механическая система формирования топливной смеси требует буквально хирургической чистоты внутренних узлов. Пренебрежение своевременной заменой фильтров, а также экономия «на спичках» (самый дешевый в округе бензин), приводят к регулярным проблемам с мотором. Однако устранять их нетрудно – требуется простейший инструмент и твердая рука.

Как стабилизировать плавающие обороты

1. Проникновение постороннего воздуха в двигатель. Необходимо проверить герметичность каналов воздушной системы с впускным коллектором. Для таких целей необходимо демонтировать отдельно каждый шланг и прокачивать его насосом или компрессором, но можно попробовать распылить на шланги жидкость -40, где она быстро будет испаряться, там скорее всего трещина в шланге. В такой ситуации лучше заменить поврежденный шланг новым, а не заматывать его изолентой.
2. Замена РХХ. Состояние этого устройства проверяется обычным мультиметром, которым нужно проверить его сопротивление. При показаниях сопротивления в интервале 40-80 Ом, регулятор неисправен и такое устройство требует немедленной замены.
3. Очистка клапана и элементов системы вентиляции двигателя. В этом случае придется разобрать масляный картер, и добраться до клапана вентиляции. Его следует вытащить и промыть в средстве для очистки элементов мотора от масляной пленки. Можно воспользоваться обычным керосином. Далее следует хорошо просушить клапан, а затем поставить его на свое место.
4. Замена ДМРВ. Это наиболее деликатная деталь, и чаще всего не подлежит ремонту. Поэтому, если причиной стал именно датчик расхода воздуха, то его целесообразно заменить. Из практики известно, что отремонтировать термоанемометр не удается даже профессионалам.

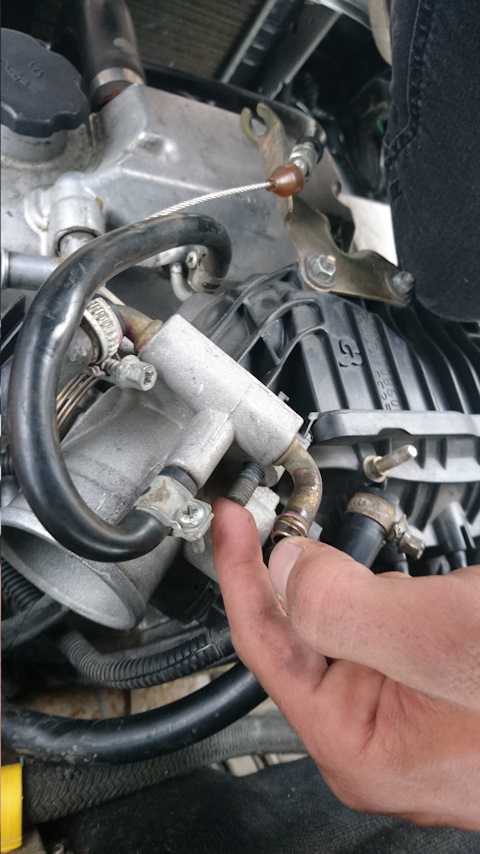

5. Промывка заслонки дросселя с дальнейшей ее установкой в правильную позицию. Имеется два метода очищения заслонки дросселя от масляных загрязнений: без снятия ее с машины, а также со снятием заслонки. При снятии заслонки с автомобиля необходимо отсоединить все провода и шланги от заслонки, ослабить ее фиксацию и вытащить. Далее поместить в емкость и залить очищающим аэрозолем. Если масляные загрязнения на поверхности дроссельной заслонки уже застаревшие, то можно очистить их щеткой. Далее поверхности заслонки просушить ветошью и поставить на свое место, подключив все провода и шланги. Если заслонку не снимать с автомобиля, то ее промывка осуществляется на горячем силовом агрегате аналогичным аэрозолем. Перед распылением очищающего средства следует отключить от питания дроссельную заслонку. Сначала необходимо залить средство внутрь дроссельной заслонки, подождать несколько минут и запустить двигатель. При функционирующем силовом агрегате продолжить очистку заслонки этим же средством. Если при такой чистке от заслонки будет исходить белый дым, то это нормальное явление, так как таким способом очищаются масляные загрязнения. В конце работы следует подключить провода и на компьютере откорректировать порядок работы дроссельной заслонки, установив необходимый зазор открытия.
6. Настройка холостого хода. Такую процедуру можно осуществить с помощью обычной отвертки, настраивая винты качества топливной смеси и количества оборотов мотора.
7. Замена электромагнитного клапана. Во время неисправности клапана холостого хода карбюратора мотор может работать только при вытаскивании рукоятки подсоса. Поэтому, чтобы предотвратить перепады холостых оборотов, целесообразно заменить клапан на заведомо исправный или новый.
8. Очистка жиклера системы холостого хода. Еще в старые времена чистка жиклера от налета масляных загрязнений считалась очень трудоемким делом. В настоящее время нет необходимости демонтажа жиклера с карбюратора. Для этого нужно всего лишь залить в него специализированное средство, предназначенное для очищения карбюраторов, и подождать в таком состоянии несколько минут. Затем необходимо очистить жиклер от грязи напором сжатого воздуха.
9. Обработка деталей топливного насоса на дизельном двигателе от ржавчины. Для выполнения такой задачи потребуется специализированное средство для очистки от коррозии. Это может быть как импортное, так и отечественное средство. Его просто распыляют в топливный бак, открыв его горловину перед заправкой дизельного топлива на автозаправке. Очищение деталей насоса от ржавчины, чистящее средство произведет самостоятельно. Чтобы в дальнейшем не допустить аналогичную коррозию насоса высокого давления, рекомендуется заливать в бак стакан моторного масла, способного образовать при движении на поверхности деталей насоса защитную пленку.

Рекомендуем: Бесконтактная система зажигания (БСЗ)

Необходимо знать, что при возникновении неравномерности оборотов мотора на холостом ходу, нужно сразу обращаться на станцию техобслуживания и проводить подробную диагностику работы всех систем мотора. Своевременное выявление неисправностей защитит вас от дорогостоящего ремонта.

Диагностика

Перед тем как проверить работу контроллера, выполняются следующие действия:

1. Производится затяжка рычага стояночного тормоза. Под колеса транспортного средства необходимо поставить противооткатные упоры.
2. Открывается моторный отсек автомобиля, от аккумулятора отсоединяется отрицательная клемма. Для этого ключом надо ослабить затяжку на фиксаторе.
3. Выполняется осмотр подкапотного пространства. Необходимо найти регулятор холостого хода.
4. От устройства отключается колодка с проводом.

Проверка вручную

Данный этап диагностики считается самым простым в плане реализации:

1. От устройства отключается колодка с проводами.
2. Выкручиваются два болтика, регулятор извлекается.
3. Производится подключение датчика к микропроцессорному блоку. Контроллер при этом надо держать в руках.
4. Выполняется запуск двигателя, желательно, чтобы это сделал помощник. В данный момент шток должен втянуться в катушку до конца. Это происходит в результате получения импульса от блока управления. Затем он должен выдвинуться на небольшое расстояние.

Проверка регулятора холостого хода вручную позволяет определить работоспособность штока. При ее выполнении можно убедиться, что деталь не сгибается и не заклинивает внутри устройства.

Но этот вариант проверки не дает 100-процентный результат. Возможно, установленная на автомобиле модификация датчика холостого хода не соответствует прошивке микропроцессорного блока. Шток выдвигается, но необходимая величина для его выдвижения неизвестна. Поэтому проверяется колодка и штекер, а маркировка имеется только на последнем.

При визуальной проверке необходимо произвести диагностику целостности электроцепей и катушек. Также следует проконтролировать состояния байпасного канала и иглы на предмет износа.

О выполнении проверки вручную, а также о других методах тестирования клапана холостого хода подробно рассказал пользователь Игорь Белов.

https://youtube.com/watch?v=zQf1vBy3MeE

Диагностика мультиметром

Проверить работу контроллера с использованием тестера можно так:

1. От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
2. Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
3. Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
4. Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
5. Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
6. Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.

Импульсная проверка на самодельном стенде

Можно собрать самодельный прибор без чипов, его схема приведена ниже:

1. В оборудовании применяется зарядка на 6 вольт. Ее можно взять от мобильного телефона.
2. Колодки на разъемах приобретаются в любом тематическом магазине.
3. При диагностике сначала производится отключение датчика от микропроцессорного модуля. Выполняется проверка хода штока. Если световой индикатор самодельного стенда будет гореть ярко, это говорит о том, что шток регулятора неисправен. Если лампочка будет гореть в половину силы, то механизм исправен.

Схема простого самодельного стенда для диагностики

Цена такого оборудования составляет не менее 1500 рублей. Учитывая низкую стоимость датчика холостого хода, использование фирменного стенда экономически невыгодно.

Причины плавающих оборотов на холодном двигателе

Но почему на холодном двигателе плавают обороты? Причиной чаще всего выступает подсос избыточного количества воздуха, и страдают от этого автомобили, оснащенные электронной системой впрыска. А происходит все следующим образом:

1. По причине нарушения целостности системы подачи воздуха, происходит его подсос в количестве, превышающем необходимое.
2. Компьютер, проводящий контроль над впрыском топлива, подсчитав количество воздуха, а также учтя показания других датчиков, открывает инжекторные клапаны.
3. Датчик, контролирующий положение заслонки дросселя показывает норму, но, при этом воздуха поступает больше, чем нужно.
4. Датчик температуры сообщает о выходе мотора из прогрева, требуя дальнейшего снижения количества подаваемого топлива.
5. Вот в этот момент, при запуске двигателя на холодную, и плавают обороты, поскольку электронный блок управления автомобиля попросту не понимает, что делать с лишним воздухом.

В карбюраторных двигателях к этому может приводить откручивание болтов крепления серводвигателей или прочих крепежных деталей.

Если же плавают обороты на холодном двигателе дизеля, то первое, о чем можно подумать, это заедание лопастей питающего насоса по причине наличия ржавчины, образовавшейся на них.

Все эти проблемы в срочном порядке можно решить, обратившись в компанию «Техпомощь Эдельвейс», в круглосуточном режиме, без выходных, оказывающей помощь попавшим в беду автомобилистам на трассах, проходящих по территории Москвы и Московской области. Специалисты, работающие там, приедут на место, быстро диагностируют и исправят любые неполадки автомобиля. Цены за услуги разумные, предоставляется гарантия на выполненные работы.

Основные причины плавающих оборотов на дизеле

• неисправность датчика массового расхода воздуха (ДМРВ, расходометр, MAF-сенсор)
• подсос воздуха (завоздушина в системе подачи топлива)
• неисправности в системе рециркуляции отработавших газов EGR
• коррозия / механический износ деталей ТНВД
• забитый воздушный фильтр

Рассмотрим некоторые наиболее типичные ситуации, почему на дизельных моторах могут плавать обороты.

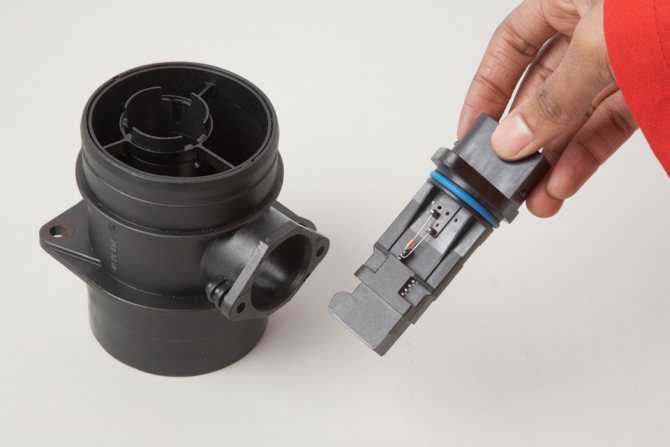

неисправность ДМРВ

Чаще всего проблема с плавающими оборотами на современных ДВС связана с датчиком массового расхода воздуха.

Раньше ДМРВ устанавливался только на бензиновые автомобили. На современных дизельных моторах ДМРВ появился недавно.

Он работает вместе с клапаном EGR и дает ЭБУ двигателя данные о том, сколько воздуха находится во впуске, какое количество отработавших газов попадает на впуск в зависимости от открытия EGR. А на турбо-дизеле ДМРВ ограничивает «дымление», чтобы подача топлива в цилиндры происходила строго на основе данных о том, сколько мотор потребил воздуха.

Чтобы проверить ДМРВ, нужно протестировать его мультимером. Нормальное напряжение датчика — порядка 1В. Аналогичным способом проверяются и другие датчики.

Также необходимо обратить внимание на целостность проводов, клемм, фишек. При подозрениях — заменить датчик ДМРВ на новый

Неисправный MAF-сенсор приводит не только к плаванию оборотов и нестабильной работе дизеля в переходных режимах, но и к повышенному топливному расходу и потере его мощности. Разнообразные «очистители» для датчиков дают лишь временный эффект.

подсос воздуха

Часто причина плавающих оборотов кроется в завоздушенности (подсосе лишнего воздуха) в системе подачи топлива.

Воздух в топливную систему дизеля может попасть из разных мест, все зависит от условий и сроков эксплуатации мотора.

Потерять герметичность может главная или обратная магистраль подачи топлива. Могут нарушаться уплотнения соединений, резиновых топливных шлангов и хомутов. Отдельно стоит проверить места соединений топливопроводов с топливным фильтром. Часто нарушается герметичность топливопровода в месте обратного слива топлива на форсунках.

Чтобы самостоятельно обнаружить подсос воздуха в топливной системе дизеля, нужно проверить герметичность системы подачи топлива.

Начать нужно с визуального осмотра моторного отсека и нижней части авто — заметных трещин и других дефектов трубопроводов, потеков топлива и пятен быть не должно.

Дальнейшую диагностику состояния топливной системы лучше доверить специалистам.

Например, если при процедуре самостоятельной проверке завоздушин, связанной со снятием топливного шланга, в тот попадут даже малейшие частицы мусора, ТНВД может вообще выйти из строя.

неисправности в системе рециркуляции отработавших газов EGR

Клапан EGR устанавливается на дизельных моторах, которые соответствуют требованиям Евро-4 (и последующим). Система рециркуляции частично отводит отработавшие газы из выпускного коллектора и перенаправляет их во впускной коллектор. Это позволяет снизить количество оксидов азота в дизельном выхлопе.

Самая частая причина, по которой система EGR выходит из строя — образование нагара на гнезде или пластине клапана ЕГР из-за плохого качества топлива.

Покрытый нагаром клапан работает некорректно, в дизельном ДВС несвоевременное открытие/закрытие клапана ведет к потере мощности, грубой шумной работе.

Оценить состояние клапана EGR можно визуально. Сопротивление на разъемах датчиков проверяется мультимером.

Также при диагностике системы рециркуляции проверяется давление на впуске. Если оно не нормативно, вероятен повышенный расход воздуха — отработавшие газы в избытке попадают во впускной коллектор, топливно-воздушная смесь образуется с нарушениями, что и вызывает нестабильные обороты дизеля.

Для нормальной работы системы рециркуляции, клапан ЕГР нужно регулярно очищать.

ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ РХХ

Что можно самостоятельно сделать при проверке электрической цепи регулятора холостого хода ВАЗ 2107? Замер напряжения на колодке подключения к блоку управления и замер сопротивления обмоток электродвигателя регулятора. Для измерения нужно иметь тестер.

Порядок диагностики приводится ниже:

1. Отсоединить колодку со жгутом проводов от регулятора. Он находится на дроссельном узле.
2. Включить зажигание.
3. Тестер настроить в режим измерения напряжения в диапазоне от 0 до 20 вольт.
4. Щуп от тестера со знаком «минус» подсоединить к массе автомобиля.
5. Щуп от тестера со знаком «плюс» по очереди подсоединить к выводам «А» и «D» на колодке жгута. Напряжение между массой и выводами должно соответствовать 12 вольт. Если нет напряжения, возможно, не исправлен контроллер.
6. Далее тестер перевести в положение измерения сопротивлений. Измерить сопротивление первой обмотки между клеммами «А» и «В». Измерить сопротивление второй обмотки между клеммами «С» и «D». На обеих обмотках должно быть по 52 Ом. В других вариациях измерений между клеммами прибор должен показывать обрыв цепи. Если тестер показывает обратное, то электромотор неисправен.

Нарушение работы РХХ.

Электромотор не единственный узел в регуляторе, который может сломаться, есть ряд других поломок:

• окисление контактов разъемов, обрыв проводов;
• загрязнение штока, препятствующее движению;
• порвалось уплотнительное кольцо;
• износ резьбы винта на штоке.

Из вышеперечисленных поломок самая распространенная — это загрязнение штока. Если в процессе эксплуатации длительное время не проводился технический уход дроссельного узла, возможен нагар на штоке регулятора. Для удаления грязи, нужно снять РХХ и промыть ацетоном.

Периодически нужно чистить шток. Иначе увеличивается нагрузка, которая может вывести из строя ЭБУ. Тогда придется обращаться к специалистам СТО.

Неполадки в ДМРВ – датчике массового расхода воздуха.

ДМРВ находится в воздуховоде между дроссельной заслонкой и фильтром очистки атмосферного воздуха. Он показывает объем поступающего воздуха из атмосферы во всасывающий коллектор. По этим данным блок управления рассчитывает количество горючего, необходимого для текущего режима работы ДВС.

При неисправности датчика, на панели горит лампа «Проверьте двигатель». Параллельно с этим возможен ряд признаков поломки:

1. Расход горючего увеличен.
2. Обороты холостого хода увеличены.
3. Нарушается динамика автомобиля из-за снижения мощности.
4. Невозможно запустить ДВС, даже на «горячую».
5. Обороты меняются при любом положении дросселя, даже под нагрузкой двигателя.

Такие датчики не ремонтируются, а меняются. Поэтому необходимо убедиться точно, что причина в нем. Часто причиной может быть загрязнение платиновой нити внутри прибора, ее можно почистить. Или причина подсоса воздуха через поврежденный воздуховод.

Подсос воздуха через трещины в шлангах и уплотнениях.

Много есть мест, откуда лишний воздух может попасть во всасывающий коллектор, минуя ДМРВ. Горючая смесь обедняется, обороты уменьшаются, мощность падает. ЭБУ пытается исправить эти ошибки. Происходит сбой в системе, частота оборотов и «тяга» не соответствуют заданным параметрам. На панели аварийная лампочка «Проверьте двигатель» не горит. Из этого вывод: датчики работают, а ДВС где-то подсасывает воздух.

Есть несколько мест подсоса воздуха, куда стоит обратить внимание, это:

• коллектор со своими прокладками, всевозможные стыки, прокладки под оборудованием, прикрепленным к коллектору;
• вакуумный усилитель тормозной системы и его шланги:
• блок дроссельной заслонки;
• вакуумные патрубки.

После устранения этих недостатков силовой агрегат будет работать в нормальном режиме.

Другие причины.

Автомобиль — сложная инженерная конструкция. В процессе эксплуатации износу подвергаются его агрегаты, узлы, системы, блоки. И описать все сочетания поломок невозможно.

Вот некоторые причины неправильной работы ДВС:

1. Система зажигания с множеством своих «болячек».
2. Форсунки, требующие профессионального ухода.
3. Бензин низкого качества.
4. Наличие воды в топливном баке.
5. Топливные и воздушные фильтры засорены.
6. Другое.

В каждом случае необходимо разбираться, выявлять причину и следствие. Если не получается самостоятельно, следует обратиться к специалистам СТО.

В этой статье, «Почему плавают обороты холостого хода на инжекторном двигателе ВАЗ 2107», упор сделан на поломку Регулятора ХХ. Если он сломан, то практически не ремонтируется. Лучше поменять. Самостоятельно это не сложно, имея новый РХХ и минимум инструментов.

Обороты двигателя плавают: симптомы и основные причины

Прежде всего,  заметить плавающие обороты  помогает тахометр. Чаще всего плавание оборотов проявляется на холостом ходу. В норме  даже на слегка прогретом двигателе стрелка тахометра во время работы на холостых должна стабильно держаться на отметке около 800 об/мин.

Исключением являются только прогревочные обороты ХХ, когда ЭБУ на инжекторных моторах сам поднимает обороты до 1000-1100 об/мин. При этом после того, как температура двигателя немного повысится, блок управления опустит обороты холостого хода до нужной отметки 750-800 об/мин.

Если же возникают сбои в работе двигателя, тогда стрелка тахометра может сильно падать, затем снова подниматься (обороты скачут, например, с 500 об/мин. до 800 оборотов, с 800 до 1500 и затем снова падают до 500 об/мин).

Также скачки оборотов можно наблюдать в том случае, если увеличить нагрузку на двигатель (нажать на педаль тормоза, покрутить рулем на машине с гидроусилителем, включить кондиционер или климат-контроль и т.д.). Еще обороты могут плавать в движении на переходных режимах.

В этом случае без дополнительной нагрузки двигатель может на ХХ держать обороты стабильными, однако как только нагрузка появляется, обороты падают, двигатель почти или полностью глохнет.

Кстати, если в автомобиле нет тахометра, плавающие обороты можно определить на слух по звуку работы мотора, так как шум ДВС под одинаковой нагрузкой постоянно становится сильнее и слабее, вибрации также изменяются по степени интенсивности.

Также водитель может заметить значительное увеличение расхода топлива, изменяется приемистость мотора при выходе из переходных режимов, возможно появление рывков и провалов при разгоне и т.д.

Подготовка к регулировке холостого хода

Если не намечается чистка и разборка карбюратора ВАЗ 2107, то из инструментов вам пригодится одна отвертка. Прибор для измерения числа оборотов (тахометр) установлен в приборной панели. Но стоит обзавестись индикатором качества смеси. С его помощью можно сделать воздушнотопливную смесь в идеальной пропорции. В данной статье будет рассказано про регулировку с использованием этого прибора.

Перед началом проведения работ нужно прогреть двигатель до рабочей температуры. Напомним, что таковой является температура около 90 градусов. Также нужно поставить фильтр очистки воздуха на место, чтобы симулировать нормальную работу мотора. Убедитесь в том, что правильно выполнена настройка поплавка. Уровень топлива в камере должен быть всегда стабильным.

Много требований имеется и к зажиганию, газораспределению. Обязательно все зазоры должны быть правильными, а угол опережения зажигания настроен для используемого бензина. И самое главное – полностью открывайте воздушную заслонку на время проведения регулировки. Вот и все, вкратце приведены работы по подготовке, теперь можно начинать процедуру настройки холостого хода.
