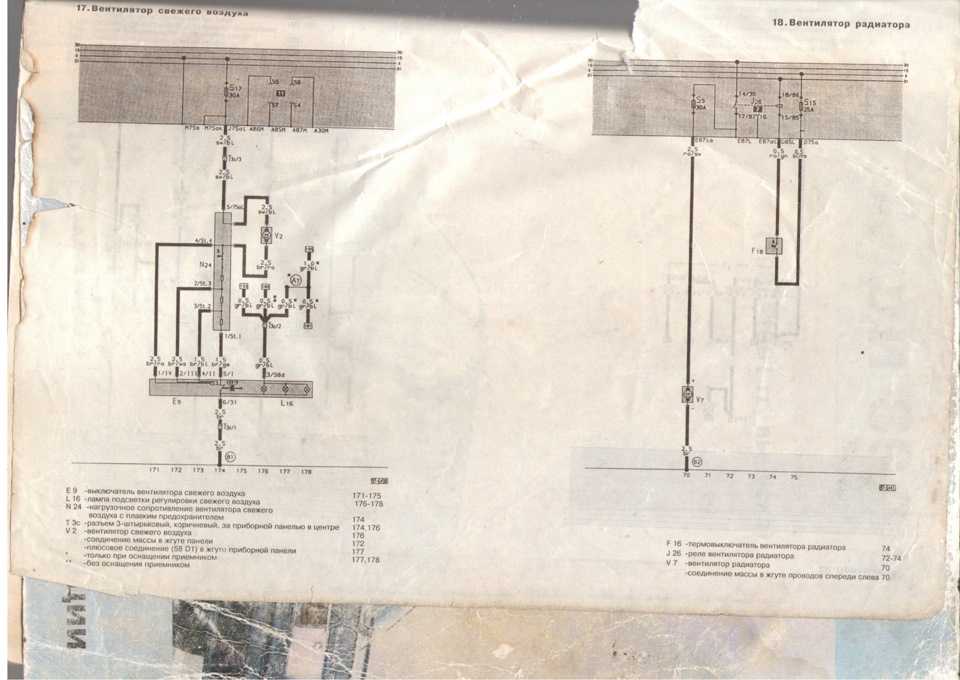

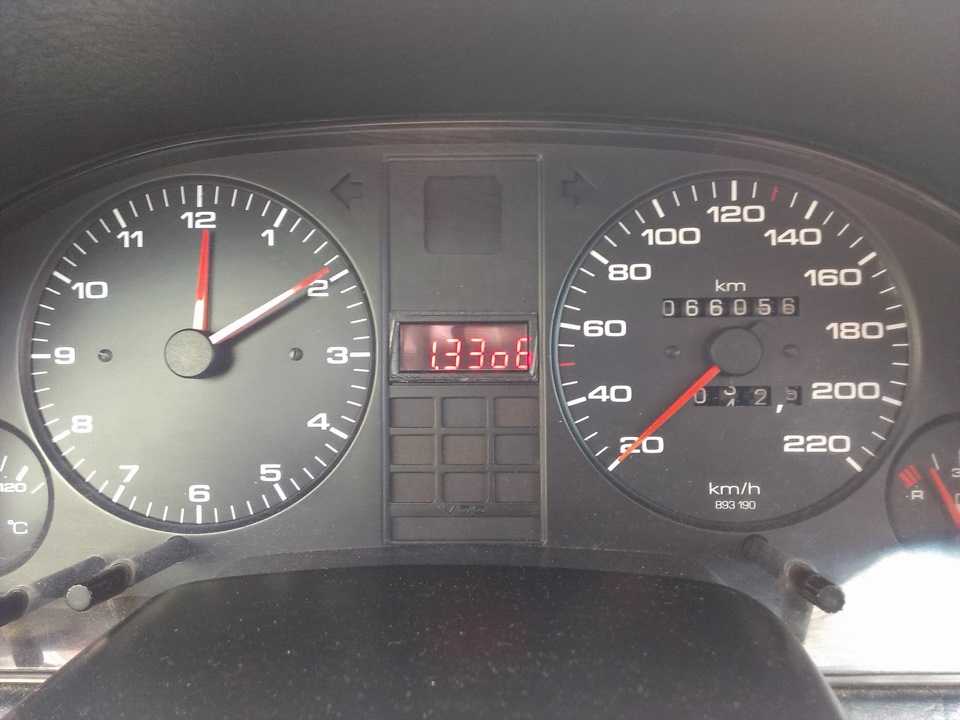

Замена часов в приборке

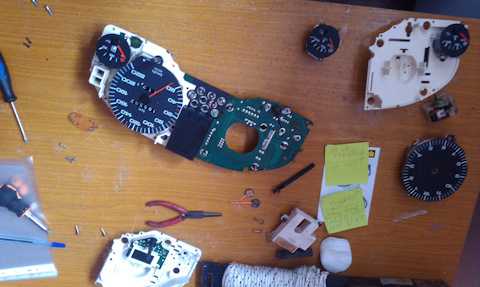

Следом берётся донорская панель Audi 80 б4 — процесс её разборки зависит от необходимости дальнейшего использования, и можно относиться к ней не так аккуратно.

Из донорской панели выпаиваются 4 ножки, ведущие на тахометр, и две — на часы.
Затем они напаиваются на идентичные места уже в дорабатываемой панели.
Для функциональности подсветки часов следует установить перемычку между контактами, как на доноре.
Соблюдая максимальную осторожность и аккуратность, установить новый тахометр на место, обязательно попав в недавно напаянные ножки.
Если все получилось собрать с первого раза, необходимо выпаять с донорской приборки Ауди в3 стабилизатор питания и установить в этом же месте на ремонтируемую панель. В противном случае лампочки подсветки будут перегорать с завидным постоянством.
Приборная панель Audi b4 собирается в обратной последовательности и закрепляется.
Окончательная проверка результата и тестирование работоспособности доработанной приборной панели Audi 80

Параллельно следует проверить правильность показаний стрелок температуры и уровня топлива, и, в случае необходимости, приступить к дальнейшему ремонту.

Раз уж пришлось разобрать приборную панель, то нелишним будет провести полную профилактику всех элементов и устранить возникшие в процессе эксплуатации неисправности.

Возможные причины поломки тахометра

Принцип работы

Тахометр, как и любой другой прибор, со временем может выйти из строя. О неполадках в работе аналоговых измерительных приборов можно судить по следующим признакам:

• стрелка тахометра прыгает во время запуска двигателя или в процессе движения транспортного средства;
• стрелка прибора на градуированной шкале указывает на нулевую отметку.

Первое, на что надо обратить внимание в случае появления описанных выше признаков неисправности, это общее состояние проводки. Нередко причиной неэффективной работы измерительного прибора является отсутствие контакта или повреждение электрических проводов

Незначительные дефекты, такие как следы коррозии, ослабление крепления или мелкие трещины, ликвидируются достаточно просто. В случае серьезных повреждений проводка нуждается в замене.

Силиконовые провода зажигания

Не менее распространенная причина некорректной работы тахометра (дергается стрелка) – это установка силиконовых проводов зажигания вместо штатной проводки. Объясняется это тем, что погонное сопротивление силиконовых высоковольтных проводов отличается от погонного сопротивления проводов, установленных заводом-изготовителем. Следствием этого является изменение формы импульса тока. Исправить ситуацию можно методом уменьшения номинала резистора на плате КП.

Неисправен датчик

Случаются ситуации, когда выход из строя датчика оборотов ДВС служит причиной того, что сломался тахометр. В этом случае замена испорченной детали поможет возобновить работу тахометра.

У цифровых тахометров самой распространенной причиной поломки является выход из строя специального цифрового табло, на которое выводятся текущие параметры автомобиля. В этом случае избежать замены светодиодного экрана не получится.

Поломки тахометра, перечисленные в данной статье, встречаются наиболее часто, и их можно достаточно легко устранить самостоятельно. Не следует забывать, что некоторые причины неисправной работы измерительного прибора невозможно выявить без привлечения сторонних специалистов. Только представители специализированных станций технического обслуживания, оснащенных современным оборудованием, могут быстро выявить неисправность любой сложности и успешно ее устранить. Однако в этом случае ремонт транспортного средства обойдется автолюбителю несколько дороже, потому что работа квалифицированного персонала достаточно высоко оплачивается.

Диагностика неисправностей тахометра

Диагностические меры по выявлению причин сбоев в работе тахометра в большей степени ориентированы на электрическое оборудование автомобиля. При этом необходимо учитывать ряд специфических особенностей, обусловленных различными конструктивными характеристиками двигателя.

Карбюраторный двигатель

В том случае, если не работает тахометр ваз 21099 с карбюраторным типом двигателя необходимо предпринять следующие диагностические действия:

• проверить сопротивление высоковольтных проводов;
• проверить проводку на наличие обрыва/неплотного соединения;
• убедиться в наличии требуемого напряжения бортовой сети;
• убедиться в исправности конденсатора прерывателя-распределителя.

При замене штатных бронепроводов на силиконовые аналоги могут наблюдаться перебои в работе указателя оборотов. Стрелка тахометра на ваз 21099 с карбюраторным типом двигателя в данном случае будет прыгать. Для того чтобы исключить эту версию из перечня возможных причин достаточно произвести замену проводов на ранее используемые. На данном этапе следует проверить цепь к выводу катушки зажигания и коммутатору. При возможности, можно прозвонить каждый провод на обрыв, при помощи мультиметра в режиме омметра

Важно помнить, что прежде чем приступать к вышеобозначенным действиям, машину нужно обесточить

Источник проблемы отказа работы тахометра может иметь прямое отношение к напряжению бортовой сети автомобиля. Если напряжение не имеет стабильного значения, будут прослеживаться характерные скачки стрелки тахометра.

Такое явление может быть вызвано рядом причин. В первую очередь нужно удостовериться в том, что ремень привода генератора не провисает и не проскальзывает. Если с ремнём всё в порядке, следует присмотреться к самому генератору. Диагностику, в данном случае, стоит начать с реле-регулятора.

Для выявления нарушений его работы, нужно проверить состояние контактных колец. Если на лицо повышенный износ, вызванный подгаром контактной части, поверхность следует зачистить наждачной бумагой. Если после этой процедуры, тахометр продолжает биться в конвульсиях, стоит проверить работоспособность самого реле. Для этого нужно воспользоваться тем же тестером в режиме вольтметра. При заведенном двигателе на холостом ходу, напряжение на выводах АКБ должно составлять 13,5 –14 В. По мере увеличения оборотов, вплоть до их среднего значения, мультиметр должен регистрировать не менее 14,2 –14,5. В противном случае, стоит вопрос о замере реле-регулятора.

При контактной схеме зажигания, нередко возникают проблемы с работой конденсатора, установленного на корпусе трамблера. Он способствует увеличению напряжения во вторичной цепи катушки зажигания. В том случае, если наблюдаются сбои в его работе, стрелка тахометра будет непрерывно дергаться.

Чтобы в его неисправности не возникало сомнений, достаточно в разрыв цепи между выводом вторичной обмотки КЗ и подводным концом конденсатора подключить лампу на 12 В. Лампа горит – конденсатор пробит. Лампа не светит – конденсатор в порядке. Стоит сказать, что при пробитом конденсаторе, двигатель попросту не заведется по причине недостаточного напряжения, необходимого для воспламенения горючей смеси. Так что представленная причина может быть вызвана лишь кратковременными сбоями в его работе. Тем не менее если они дают о себе знать, его нужно заменить.

Инжекторный двигатель

В случае если не работает тахометр ваз 21099 с инжекторным двигателем нужно, прежде всего, обратить внимание на состояние датчика оборотов коленчатого вала. Среди сопутствующих факторов неисправности ДПКВ выделяют:

• перебои в работе двигателя на холостом ходу;
• остановка двигателя при движении;
• проявление признаков детонации под нагрузкой.

Диагностика датчика производится после его демонтажа

На этом этапе важно запомнить его фиксированное положение. После визуального осмотра, его нужно очистить от частиц грязи при помощи ветоши, смоченной в бензине

После этого, при помощи омметра производится замер сопротивления, вмонтированной в датчик катушки. Рабочее его значение составляет 560 – 750 Ом. Отклонение от заданного параметра говорит о его неисправности.

Способы диагностики, связанные с выявлением нарушений целостности проводки и сбоев в работе генератора применимы как для инжекторной, так и для карбюраторной версии ваз 21099.

Неисправности в инжекторных двигателях целесообразно отслеживать, руководствуясь кодами ошибок на панели приборов. Такие диагностические указатели помогут обнаружить нарушения в работе конкретного узла, влияющего на показания тахометра.

Инструкция по монтажу и ремонту

Если указатели и приборы стали жить своей жизнью, лампочки периодически мигают, то необходимо снять панель и отремонтировать.

Для этого нужно выполнить следующие действия:

Сначала снимается верхняя крышка под рулевого переключателя. Для этого нужно выкрутить два шурупа снизу и потянуть крышку вверх и на себя.
Далее снимаем сам приборный щиток, выкрутив два шурупа.
Вынимаем щиток, потянув на себя. Чтобы его окончательно демонтировать, нужно отключить все разъемы. Для отключения бортового компьютера (при его наличии) или блока миниконтроля, нужно нажать на усики. Перед отключением 26-контактного разъема нужно поднять вверх защелку с помощью отвертки и открыть замок.
Открутив три винта, в зависимости от комплектации снимается либо бортовой компьютер, либо блок миникотроля.

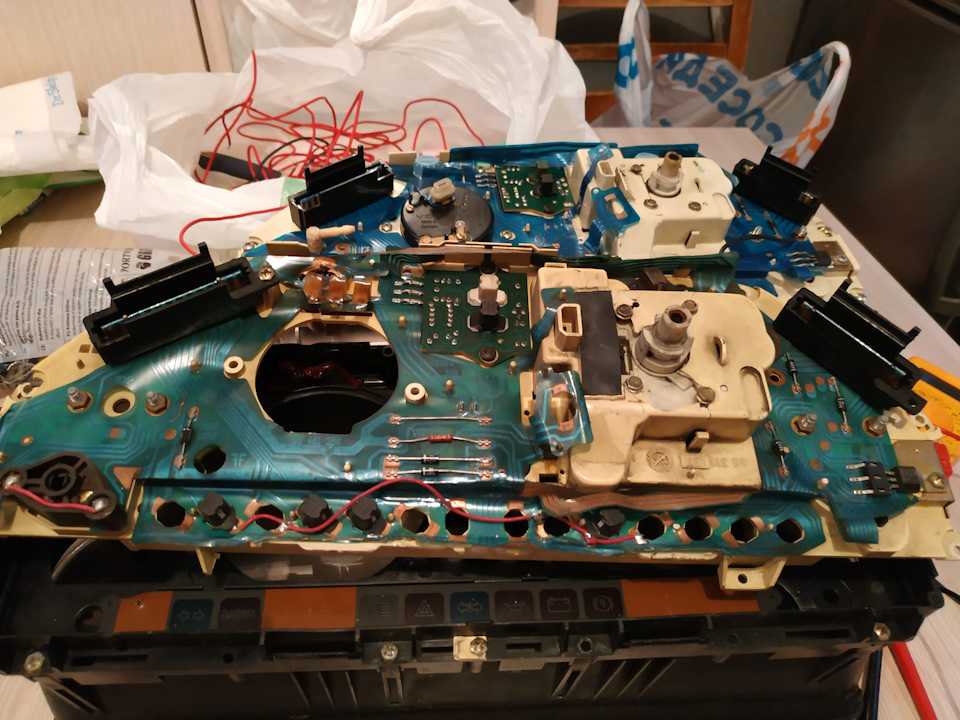

Чтобы снять плату приборки, необходимо снять регулятор подсветки. Под ним находится шуруп крепления платы к корпусу.
На следующем этапе следует выкрутить все шурупы, с помощью которой крепится плата к корпусу, п также крепления указателей уровня топлива и температуры, отсоединяем разъем спидометра.
Потянув вверх, снимаем плату.
Далее делаем визуальный осмотр. Проверяем качество пайки. Пропаиваем все подозрительные места

Паять нужно осторожно, чтобы флюс не попал между лапками. При попадании флюса не будет нормального контакта

Если все же он затек, его следует убрать иголкой и протереть спиртосодержащим раствором.
Выполнив ремонт, выполняем сборку в обратной последовательности.

Перебои в работе тахометра и не только

Перебои в работе тахометра и не только

Сообщение morfey » Чт ноя 15, 2012 9:14 am

Сегодня утром приключился неприятный инцидент с авто, вобщем все по порядку: Вчера под вечер заметил, что стрелка на тахометре иногда начала поддергиваться независимо на D или на Р, на холостом или при нажатии на педаль газа

Может было подобное еще у кого, куда лезть помимо мозгов движки, что смотреть?

http://helping-auto.ru/audi/80/ne-rabotaet-takhometr-audi-80-b3/http://reaudi.ru/80-90-4000/tahometr-audi-80-b4-remontiruem-pribornuyu-panel.htmlhttp://onlineaudi.ru/faq/page-245-21http://as8.ru/forum/viewtopic.php?t=33504http://www.vazzz.ru/ne-rabotaet-spidometr-na-audi-80-b3-prichiny/http://as8.ru/forum/viewtopic.php?t=33504

Как разобрать панель Audi b4

Замена часов на тахометр не отличается сложностью. При наличии небольшого опыта в пайке все работы можно выполнить в течение нескольких часов. При приобретении донора желательно брать приборку полностью, а не только тахометр — в противном случае могут возникнуть некоторые проблемы в подключении и поиске дополнительных радиодеталей.

Порядок действий следующий:

1. При помощи крестовой отвёртки необходимо открутить 2 самореза, благодаря которым удерживается верхняя крышка рулевой колонки в Audi 80.
2. Снять крышку и положить в сторону — она не пригодится до момента обратной сборки.
3. Под крышкой находится 2 самореза, крепящих саму приборку, их тоже следует выкрутить.
4. Затем следует развернуть приборную панель задней частью книзу, чтобы получить доступ к разъёмам.
5. Аккуратно отсоединить все фишки, идущие к датчикам топлива, температуры, мини-компьютера и так далее, не забывая отгибать пластиковые язычки, расположенные в середине разъёмов — они служат фиксаторами.
6. Снимать руль, как это делают некоторые, нет необходимости — достаточно вынуть панель через правую сторону. Перед этим необходимо не забыть открутить привод спидометра Audi 80 б4.
7. Далее откручиваются все болты, расположенные по периметру приборки, и гайки, держащие датчик температуры.
8. После этого снимается верхняя часть с панели.

На том этап разборки приборной панели закончен, и можно приступать непосредственно к замене часов и ремонту возникших неисправностей. Процесс сборки панели Ауди следует проводить в обратной последовательности.

Тахометр на инжекторном двигателе ваз 2107

Выше мы рассмотрели неисправности тахометра на карбюраторной семёрке теперь пришло время инжекторной. На инжекторной семёрке к тахометру идёт уже не три, а четыре провода. Два провода это плюс и минус, плюс идёт от замка зажигания, а минус на массу автомобиля. Третий провод идёт на вход блока управления. Четвёртый присоединяется к датчику положения коленчатого вала. Самым лучшим вариантом чтобы определить неисправность тахометра на инжекторной семёрке будет диагностика. В таком случае по кодам ошибок можно определить причину, по которой не работает тахометр. Ну а без диагностики можно лишь проверить контакты на колодках. Так же бывает, что стрелка тахометра начинает дергаться, в основном это бывает из-за того что владельцы меняют штатную проводку на более современную. И с учетом того что сопротивление разное, появляется такая неприятность. Ну, вот и всё на этом сегодня мы рассмотрели основные причины отказа тахометра на автомобиле ВАЗ 2107 всем пока.

Доработка подсветки

Большая часть автовладельцев недовольны состоянием подсветки панели в Ауди 80. Яркая посередине, к краям она горит заметно тусклее, и если есть несколько сгоревших лампочек, тогда температура, уровень топлива и подсветка часов становятся едва видимыми.

Замена лампочек на более мощные приводит к оплавлению пластика, что впоследствии ещё сильнее снижает видимость. На помощь автолюбителям приходят современные технологии, если точнее, то светодиодное освещение.

При крайне низком энергопотреблении светодиод горит значительно ярче, к тому же предоставляется возможность выбора цвета свечения, без использования различных светофильтров.

Процедура ремонта ничем не отличается от процесса замены обычных лампочек, вдобавок существенно снизится нагрузка на стабилизатор питания в панели, известный своей неустойчивой работой.

К тому же использование подсветки другого цвета станет отличным способом немного изменить интерьер внутри салона Audi 80, придав ему индивидуальности. Подобным способом можно впоследствии изменить освещение остальных приборов управления в салоне автомобиля.

Виды приборов

Автомобильные тахометры классифицируются:

• по способу обработки сигнала;
• методу подключения;
• принципу работы.

Механический

Прибор используется на низкооборотистых двигателях. Конструкция механического тахометра предельно проста. На распредвал или коленвал устанавливается датчик тросика. Крутящий момент передается на шестерню, через тросик поступает на подвижную катушку прибора через электромагнит, который является главной деталью механической конструкции. Изменение частоты вращений коленвала меняет магнитное поле, которое отклоняет стрелку прибора.

Механический тахометр имеет наибольшую погрешность – до 500 об/мин.

Аналоговый

Аналоговый прибор на 50% точнее, чем механический. Он имеет такую же градуированную шкалу показателей оборотов, но отличается от механики способом передачи сигнала. Главными элементами аналогового прибора является магнитная катушка и датчик. Подключается аналоговый тахометр не к коленчатому валу, а к катушке зажигания двигателя.

Катушка зажигания преобразует напряжение от 12В до 24 000В для возникновения искры. Одновременно с подачей импульса на катушку зажигания импульс идет и в электрическую схему аналогового тахометра, поступает в обмотку электромагнита. Чем больше импульсов поступает в схему, тем выше индукция. Отклонение стрелки шакалы происходит под воздействием изменяющегося магнитного поля. Аналоговые показывают погрешность до 250 об/мин.

Цифровой

Цифровой тахометр сегодня считается наиболее надежным – погрешность составляет до 100 об/мин. Данные на процессор поступают с датчика коленвала и датчика холостого хода. Для этого в конструкцию цифрового прибора включен оптрон (оптопара) – датчик подсчета интервалов между импульсами. В конструкции цифрового тахометра используются элементы:

• оптрон;
• ЦП – центральный процессор, узел осуществляет вычисление от датчиков;
• жидкокристаллический дисплей – отображает информацию на приборной панели;
• микросхема – обнуляет данные процессора.

Цифровой тахометр Существует несколько типов подключения тахометра на авто, в зависимости от класса мотора и модели.

На бензиновые двигатели подключение осуществляется через катушку зажигания. В тахометре предусмотрено два выхода: на ЭБУ (электронный блок управления), на датчик положения коленвала. Подключение проходит по этапам:

1. Тахометр устанавливается на приборную панель.
2. Минусовый, провод присоединяется к массе авто.
3. Красный провод соединяют с плюсом замка зажигания.
4. Провод входа прибора подключается в зависимости от системы зажигания. Если система зажигания контактная, распределение искры по цилиндрам регулирует трамблер, тахометр подключается к прерывателю трамблера. Если система зажигания бесконтактная, вход тахометра присоединяется к коммутатору напряжения.

Для дизельных моторов тахометр подключается к генератору, поскольку частота вращений коленвала считывается не с катушки зажигания, а с клеммы генератора. Это связано с порядком работы дизельных ДВС, которые менее оборотисты, чем бензиновые. Каждый тахометр дизеля, подключаемый к генератору, рассчитывается под конкретное передаточное отношение между двигателем и генератором.

не работает тахометр!!помогите!!

• Аноним August 01, 2011 14:39

не работает тахометр!!помогите!!

В3 89 год 1.8 моновпрыск, перестал работать тахометр. что это может быть??под приборку лазил там все норм.

• Аноним August 01, 2011 14:39

То же самое только у меня карбер, и тож тахометр не работает( по началу пока авто не нагрелось работал, а теперь совсем сдох(

• Аноним August 01, 2011 14:39

у меня он пару раз отключался. потом оживал. а щас совсем помер(((

• Аноним August 01, 2011 14:39

может комутатор который слева у порога под обшивкой. я себе менял все заработало.

• Аноним August 01, 2011 14:39

а как его проверить?чтоб зря не менять)

• Аноним August 01, 2011 14:39

здесь три причины камутатор приборка и разрыв цепи больше ничё!!у меня камутатор сгорел я поставил с девятки а там контакта одного не хвотает как рас на тахометр!!

• Аноним August 01, 2011 14:39

тк ты как проблему то решил если там еонтакта нет на тахометр.

• Аноним August 01, 2011 14:39

нет, контакт не на тахометр! здесь суть в самом комутаторе, в назначении 8го контакта.. есть и девятошные с 8ю контактами, это для девяток с бортовым компьютером.

• Аноним August 01, 2011 14:39

может и сам прибор барахлит. там шестерни пластмассовые со временем стираются!! где то лет через 25

• Аноним August 01, 2011 14:39

У меня коммутатор с восьмерки тахометр не работает,если оригинал поставить то тахометр оживет?!

• deprive197711 August 01, 2011 14:39

В3 89 год 1.8 моновпрыск, перестал работать тахометр. что это может быть??под приборку лазил там все норм.

• chowder5055 August 01, 2011 14:39

То же самое только у меня карбер, и тож тахометр не работает( по началу пока авто не нагрелось работал, а теперь совсем сдох(

• deprive197711 August 01, 2011 14:39

у меня он пару раз отключался. потом оживал. а щас совсем помер(((

• =8^boat@7^ August 01, 2011 14:39

может комутатор который слева у порога под обшивкой. я себе менял все заработало.

• deprive197711 August 01, 2011 14:39

а как его проверить?чтоб зря не менять)

• dose August 01, 2011 14:39

здесь три причины камутатор приборка и разрыв цепи больше ничё!!у меня камутатор сгорел я поставил с девятки а там контакта одного не хвотает как рас на тахометр!!

• deprive197711 August 01, 2011 14:39

тк ты как проблему то решил если там еонтакта нет на тахометр.

• =8^boat@7^ August 01, 2011 14:39

нет, контакт не на тахометр! здесь суть в самом комутаторе, в назначении 8го контакта.. есть и девятошные с 8ю контактами, это для девяток с бортовым компьютером.

• fate August 01, 2011 14:39

может и сам прибор барахлит. там шестерни пластмассовые со временем стираются!! где то лет через 25

• celandine198002 August 01, 2011 14:39

У меня коммутатор с восьмерки тахометр не работает,если оригинал поставить то тахометр оживет?!

Глюки с приборкой (тахометр и некоторые лампы) на 80 b3

#1 audi80b3

Пользователи
17 Cообщений

• Город: Спб
• Автомобиль: Audi
• модель: 80 B3
• год выпуска: 1991

Тахометр, две верхние лампы по центру (ОЖ и восклицательный знак), лампа ручника живут своей жизнью. Иногда работают, иногда нет, но внезапно «просыпаются», и все снова работает. Причем самое интересное то, что глючат именно эти вещи — всё остальное работает исправно. Сейчас уже второй день не просыпаются. Устанавливал музыку, соответственно проводил кабеля по кузову, и выводил вв провод из-под капота в салон, может задел что-нибудь? Внешне все так же. Посоветуйте, что смотреть первым делом? Очень непривычно без тахометра.

Предохранитель на приборку на всякий случай проверил.

#2 audi80b3

Пользователи
17 Cообщений

• Город: Спб
• Автомобиль: Audi
• модель: 80 B3
• год выпуска: 1991

Вчера вышеуказанные проблемы устранялись после 20 минут езды, а сегодня всё работает изначально, на холодную.

P.S. могут ли быть такие проблемы из-за коммутатора? Искра-то есть, заводится с пол-тыка.

#3 HUCH

Пофигист всея Руси.

Пользователи
5 027 Cообщений

• Пол: Мужчина
• Город: СПб — «Звёздная»
• Автомобиль: AUDI 80B4 2.0
• год выпуска: 1992

P.S. могут ли быть такие проблемы из-за коммутатора?

Нет, не могут. Приборка с коммутатором никак не связана.

ПС: «Электрика — наука о контактах» (с). смотри плату приборки 99.9% трещины или «холодная пайка». 0,01% на фантастику

#4 Чук

Ауди клуб Питер

Члены клуба
3 170 Cообщений

• Пол: Мужчина
• Город: Питер, Центр.
• Автомобиль: Audi
• модель: А6 4В
• год выпуска: 2000

Ну и сгоревший стабилизатор в приборке может такое выдавать.

#5 HUCH

Пофигист всея Руси.

Пользователи
5 027 Cообщений

• Пол: Мужчина
• Город: СПб — «Звёздная»
• Автомобиль: AUDI 80B4 2.0
• год выпуска: 1992

Ну и сгоревший стабилизатор в приборке может такое выдавать.

Лампы со стабилизатором не связаны никак

#6 Чук

Ауди клуб Питер

Члены клуба
3 170 Cообщений

• Пол: Мужчина
• Город: Питер, Центр.
• Автомобиль: Audi
• модель: А6 4В
• год выпуска: 2000

Лампы согласен, но тах то связан. А так согласен, смотри плату и «причёсывай» проводку.

#7 audi80b3

Пользователи
17 Cообщений

• Город: Спб
• Автомобиль: Audi
• модель: 80 B3
• год выпуска: 1991

Подниму темку.. пропаял полностью всю плату, заработала лампа-индикатор дальнего света (наконец-то), но тах и вышеперечисленные 3 лампы так и не пашут. Пропаял точно хорошо, все компоненты на плате проверил, так что приборка точно отметается.

Куда смотреть по проводке?

#8 HUCH

Пофигист всея Руси.

Пользователи
5 027 Cообщений

• Пол: Мужчина
• Город: СПб — «Звёздная»
• Автомобиль: AUDI 80B4 2.0
• год выпуска: 1992

голоса

Рейтинг статьи

Audi 100 | Спидометр | Ауди 100

Раньше нам был привычен спидометр, который приводился в действие гибким валом – валом спидометра. Совсем по-другому в Audi 80: его спидометр – это электронный измерительный прибор, схожий с тахометром. Так же, как тахометр, он получает импульсы частоты вращения – но не от двигателя, а от датчика в коробке передач. Там измеряется частота вращения колес. Прибор соотносит импульсы оборотов с временным фактором и таким образом получает эталонную величину для скорости.

Из-за отсутствия механического привода счетчик пройденного пути функционирует частично электрически: так называемый шаговый двигатель проворачивает приводной вал трансмиссии счетчика шаг за шагом дальше – в зависимости от числа импульсов оборотов.

Преимущества электронного спидометра: бесшумный привод, более точные показатели.

Если спидометр не работает, следует сначала проверить соответствующий предохранитель в отсеке для предохранителей.

Датчик импульсов спидометра

Слева спереди на коробке передач мы видим штекер выключателя фары заднего хода (1) и датчик импульсов спидометра (2). Для снятия датчика импульсов спидометра после нажатия на предохранительную скобу разъедините штекер (3), нажмите вниз защелку (стрелка), поверните датчик импульсов и вытяните его.

Импульсы оборотов для спидометра исходят от герконового датчика слева на коробке передач. Геркон – это герметично закрытая и расположенная в газовой оболочке контактная группа. Контакт замыкается, если на него воздействует магнитное поле. Для того чтобы геркон поставлял импульсы, он должен замыкаться и размыкаться в ритме частоты вращения. Поэтому колесо с выемками, вращающееся перед датчиком, влияет на магнитное поле, воздействующее на контактную группу.
