Предохранители ВАЗ 2107

Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

Расположение блока предохранителей ВАЗ 2107 под капотом

Монтажный блок предохранителей и реле цифра 5

С открытой крышкой он выглядит вот так

Расположение предохранителей и реле ВАЗ 2107

На автомобилях более раннего выпуска устанавливался старый блок предохранителей

Предохранители ВАЗ 2107 старого образца

Номер предохранителя (номинальный ток)*

Назначение предохранителей ВАЗ 2107

Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)

Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107

Нагревательный элемент обогрева заднего стекла и его реле (контакты)

Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы

Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.

Дальний свет (правая фара). Обмотка включения реле очистителей фар

Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа

Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика

Ближний свет (правая фара). Обмотка включения реле очистителя фар

Ближний свет (левая фара)

* В знаменателе для предохранителей штыревого типа

Реле ВАЗ 2107

1. Расположение реле и плавких предохранителей штыревого типа в мон­тажном блоке:
2. Реле включения обогрева заднего стекла.

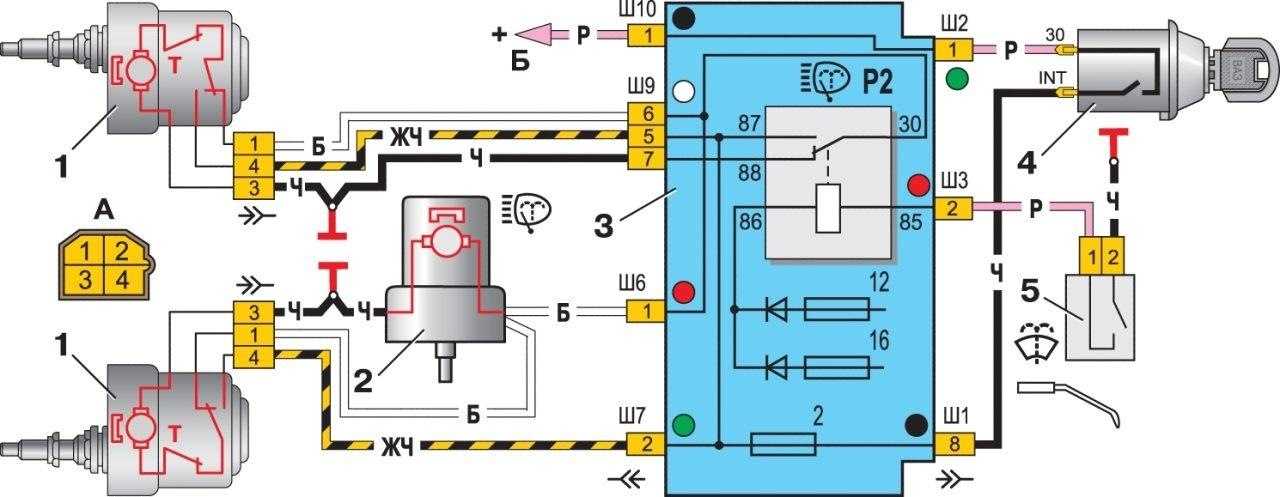

3. Реле включения очистителей и омывателей фар.
4. Реле включения звуковых сигналов (установлена перемычка).
5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
6. Реле включения дальнего света фар.
7. Реле включения ближнего света фар.

Предохранители ВАЗ 2107 инжектор

Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.

Вот так выглядит блок

F1 — предохранитель цепи главного реле (7,5А); F2 — предохранитель ЭБУ (7,5А); F3 — предохранитель бензонасоса ВАЗ 2107 (15A); R1 — главное реле; R2 — реле топливного насоса; RЗ — реле электровентилятора.

Примечание: На автомобилях ваз 2107 с ЭБУ M1.5.4N и Январь-5.1.3 установлены предохранители F1 и F2 номиналом 15А.

Замена предохранителей ВАЗ 2107

Замена предохранителей в монтажном блоке. Открываем крышку монтажного блока. Порядковые номера штыревых пре­дохранителей указаны на нижней сто­роне крышки и на панели блока. Там же, на крышке, нанесены символы защища­емых цепей. В монтажном блоке старого образца, которым комплектуется часть ав­томобилей, предохранители размеще­ны по порядку номеров слева направо. Состояние предохранителя штыревого типа видно через окошечко сверху.

Не работает омыватель лобового стекла

Для удаления загрязнений с лобового стекла совместно со стеклоочистителем задействуется омыватель. Устройство разбрызгивает воду или специальную жидкость. Основными элементам этого механизма являются:

• бачок для жидкости;
• моторчик;
• форсунки;
• соединительные трубки.

Насос омывателя расположен в бачке и подает жидкость по трубкам к форсункам

В процессе эксплуатации автомобиля с омывателем могут возникать различные неполадки, которые приводят к отсутствию его работоспособности:

• выход из строя моторчика;
• перегорание предохранителя;
• перегибания трубок;
• поломка подрулевого переключателя;
• плохой контакт по цепи питания.

Проверка моторчика

Отсутствие работоспособности насоса омывателя легко проверить. Для этого достаточно открыть капот и потянуть на себя рычаг подрулевого переключателя, отвечающего за функцию подачи жидкости на ветровое стекло. В этот момент работа моторчика будет отчётливо слышна. Если же этого не происходит, то неисправность может быть вызвана как в самом насосе, так и в предохранителе либо другой части электрической цепи. Чтобы убедиться, что неполадка кроется именно в моторчике, щупами мультиметра замеряем напряжение при включении омывателя. Если напряжение есть, а насос не работает, то нужно позаботиться о его замене.

Видео: проверка моторчика дворников на «классике»

Форсунки

Если моторчик работает, а жидкость через форсунки не подаётся, то проблему выявить будет несложно, поскольку причин такого явления всего несколько:

• засор штуцеров форсунок;
• соскочила подающая трубка;
• перегибание трубки.

Определить неисправность можно при осмотре трубок от моторчика к форсункам. Если участков с перегибами нет и трубка не слетела, то причина кроется в засоре распылителей, которые можно прочистить швейной иглой и продуть компрессором.

Если моторчик и трубки омывателя находятся в исправном состоянии, то стоит прочистить форсунки при помощи иглы и компрессора

Предохранитель и монтажный блок

Целостность предохранителя проверяют таким же образом, как и для стеклоочистителей. За работу омывателя отвечает тот же защитный элемент, что и для дворников. Кроме предохранителя иногда перегорает дорожка в монтажном блоке, по которой подаётся питание на омыватель. В этом случае нужно разобрать блок предохранителей и восстановить токопроводящий элемент посредством пайки, предварительно зачистив дорожку от лака.

Иногда в монтажном блоке происходит перегорание дорожки, которую можно восстановить посредством пайки

Подрулевой переключатель

К проверке подрулевого переключателя на ВАЗ 2107 стоит приступать в том случае, если предохранитель, моторчик и вся электрическая цепь, по которой подаётся напряжение к насосу, находится в исправном состоянии. Проводка в этом случае не должна иметь обрывов, оплавленной изоляции и других видимых повреждений. Чтобы проверить подрулевой переключатель будет достаточно только мультиметра. Отключив разъёмы от рассматриваемого устройства, соединяем щупы прибора в режиме прозвонки с двухконтактной колодкой. Если переключатель исправен, то в режиме включения омывателя прибор покажет нулевое сопротивление. В противном случае механизм придётся заменить.

Почему не работают дворники на ВАЗ-2105, и как найти неисправность

На ВАЗ 2105 не работают дворники? Починить их можно самостоятельно, так как это достаточно простая конструкция. Итак, по какой причине дворники на ВАЗ 2105 перестали работать? В каждом автомобиле предусмотрен монтажный блок. Он располагается, как правило, под рамой лобового стекла слева

В этом блоке, в первую очередь, стоит обратить внимание на второй предохранитель. Поменяйте предохранитель, если потребуется

В том случае, если проблема кроется не в предохранителе:

1. Убедимся в исправности поступления питания на электродвигатель дворников.
2. Нужно отключить разъем от электродвигателя и проверить клеммы. Возможно, они окислены. Их следует зачистить, если в этом есть необходимость.
3. Далее, предстоит замерить напряжение на разъеме, предварительно включив дворники.

Если напряжение присутствует, но дворники все равно не работают:

Клемму «плюс» на аккумуляторе важно отключить.
Проверяем все провода, ведущие к электромотору дворников. Если видите какие-либо заломы или обрывы — замените их.
В отсутствие видимых повреждений, следует произвести замену двигателя стеклоочистителей.

Чтобы произвести демонтаж электродвигателя, необходимо:

1. Убрать разъем, открутить гайку, которая крепит трапецию механизма дворников к редуктору электропривода.
2. Разъем вынимаем, отворачиваем гайку, которая крепит дворники к электромотору.
3. Тянем на себя, и разъединяем скрепление именуемое шлицевым.
4. Для замены привода, отворачиваем крепящие болты и достаем его из-под рамки.

Чтобы поставить новый электрический двигатель дворников, необходимо повторить все действия в противоположном порядке.

В том случае, если на разъеме отсутствует питание:

1. Подвергаем проверке рычаг переключения стеклоочистителей. Снимаем с колонки руля кожух, отвернув болты.
2. Находим отверстия под переключатель.
3. В тот момент, когда переключатель находится в положении “включено”, проверяем напряжение входа и выхода на клеммах. Переключатель стоит поменять, если напряжение отсутствует.

Как снять переключатель и установить новый, если дворники на ВАЗ 2105 не работают:

• От аккумулятора отключаем клемму «плюс»;
• Тянем на себя накладку и убираем клаксон;
• У руля отворачиваем гайку;
• Снимаем руль, выбивая его из шлицов;
• От колонки руля, отсоединив фиксаторы, снимаем переключатель.
• Затем, в противоположном порядке устанавливаем новый.

Как быть, если дворники не шевелятся при работающем электродвигателе?

Следует проверить, насколько надежно соединена трапеция привода и редуктор электропривода. Если есть надобность, затягиваем крепящую гайку. Внимательно осмотрите привод и поводки стеклоочистителей на наличие повреждений. Поводки необходимо поменять, если они изношены. Придется заменить трапецию привода, если она полностью изношена.

Как поменять трапецию привода дворников:

1. Отвернув гайку крепления на редукторе, от него отсоединяем трапецию.
2. Теперь снимаем поводки, отворачивая крепящие гайки, и потянув их на себя.
3. У трапеции следует открутить гайку, которая крепит ее к кузову. Находится она под поводками.
4. Снимаем элементы декора (накладки) и проталкиваем привод внутрь.
5. Вынимаем трапецию, которая располагается под лобовым стеклом.

Чтобы установить свежую трапецию, нужно действовать наоборот. Если дворники на ВАЗ-2105 перестают двигаться в прерывистом режиме, следует заменить реле дворников, найти его можно под приборной панелью. Как известно, существует прерывистый режим работы дворников. Если в этом режиме они не функционируют, то:

1. Нужно отключить плюсовую клемму аккумулятора.
2. Слева в салоне автомобиля нужно снять декоративную панель, которая находится у ручки открывающей капот.
3. Чтобы поставить новое реле, следует открутить два крепежных винта под панелью и отсоединить разъем.
4. Устанавливаем новое реле.
5. Собираем все обратно.

В этой статье даны лишь те инструкции, которыми вы можете пользоваться в гараже для починки или замены неработающих дворников на ВАЗ 2105. Сложные темы, требующие более детального изучения автомеханики и электрики были исключены. В связи с наличием сложных технических проблем можно заменить систему стеклоочистителей полностью.

Похожие материалы:

КАК ПРАВИЛЬНО ВЫБРАТЬ АВТОМОБИЛЬНЫЙ АККУМУЛЯТОР

Как собственноручно отремонтировать бампер ваз 2114

Преимущества фронтальных погрузчиков

Что делают со старыми аккумуляторами

Замена предохранителя «противотуманок»

Исправную работу противотуманных фар обеспечивает предохранитель, который расположен отдельно от блока предохранителей. Находится он под консольной центральной панелью, рядом с кнопкой включения противотуманных фар на панели рядом с магнитолой.

Для проведения работ по проверке или замене следует выполнить следующую последовательность операций:

дворники Если вдруг на вашем автомобиле работать перестали дворники, это не повод для Устройство. паники это довольно простое и при каждый желании может самостоятельно устранить причину следуя, неисправности дальнейшей инструкции. И так, давайте почему выясним не работают дворники на вашем ВАЗ-Первым.

2105 делом проверьте целостность предохранителя. под Предохранитель номером 2 находится в монтажном блоке, под установленном рамкой лобового стекла, слева. необходимости При, замените его.

Возможные проблемы при снятии АКБ

Владелец при снятии аккумулятора рискует столкнуться с некоторыми проблемами. Их специфика зависит от комплектации машины. К примеру, есть нюансы для автомобилей с магнитолой, сигнализацией и бортовым компьютером.

Сигнализация

У некоторых моделей автосигнализации отключение питания ассоциируется с угоном, поэтому может включиться тревожный сигнал. К тому же, такие сигнализации могут в любой момент заблокировать двери. Поэтому перед снятием АКБ автономное питание у «сигналки» нужно отключить. Это делается специальными ключами, которые идут в комплекте с сигнализацией.

Предварительно стоит убедиться, что ключи от машины лежат в кармане, а не вставлены в замок зажигания. Одну из дверей лучше оставить открытой, так как при снятии АКБ информация с брелка сигнализации может стереться.

Радио/магнитола

У большинства магнитол нет своего источника питания, и при отключении АКБ настройки чаще всего сбиваются. Поэтому после возвращения аккумулятора на место придётся заново настроить радиостанции.

Бортовой компьютер

Бортовой компьютер отвечает за работу всей электроники современного автомобиля. Обычно у него имеются отдельные источники питания, где спрятаны самые важные настройки, но их ресурс может исчерпаться. В этом случае компьютер начинает питаться из общей системы.

В некоторых машинах может стоять несколько бортсистем (например, у Volkswagen Faeton их 6). После снятия аккумулятора все они отключаются, а важные настройки сбиваются. Чтобы избежать лишних проблем, для снятия аккумулятора в таком случае лучше обратиться в СТО.

Снятие аккумулятора — процедура, к которой нужно подойти ответственно и серьёзно. Если следовать инструкции, можно избежать массы неприятностей начиная от безобидного сбоя настроек в магнитоле и заканчивая значительными повреждениями электроники и самого аккумулятора.

Устранение часто встречающихся неполадок

В основном все случаи связанные с ремонтом стеклоочистителей несложны и ремонт может быть выполнен самостоятельно, пожалуй кроме замены трапеции, но это обусловлено только неудобством выполняемой работы.

1. Первое с чего нужно начать, это проверить исправность предохранителя в монтажном блоке F2. Если он исправен проверить наличие напряжения на нем с помощью контрольной лампочки или мультиметра. Отсутствие напряжения говорит о неисправности монтажного блока.
2. Проверить поступающее напряжение на трехпозиционный выключатель дворников можно, сняв декоративные накладки с рулевого управления или на колодке подключения реле. На черно-желтом проводе оно должно присутствовать постоянно, переводя переключатель в различные положения проверяем напряжения на сером и красном проводах. Отсутствие напряжения на любом из них говорит о неисправности выключателя. Присутствие напряжения говорит о неисправности реле или двигателя привода дворников.
3. Когда дворники перестают работать в прерывистом режиме, виновником может быть неисправное реле стеклоочистителя ваз 2107. Находится реле дворников на ваз 2107 возле ручки открытия багажника, под панелью. Первым делом, необходимо проверить наличие питания на колодке, для этого демонтируем реле и активируем прерывистый режим. Отсутствие оного говорит о неисправности трехпозиционный переключателя или обрыве в цепи. Если при подаче напряжения проблема остаётся, то стоит приобрести новое реле.
4. При остановке дворников посередине стекла проблему нужно искать в приводном редукторе. Подобная неисправность чаще всего возникает в холодное время года, когда автолюбитель пытается включить стеклоочистители, примёрзшие к стеклу. Ремонт заключается в установке нового редуктора.
5. Если двигатель дворников не работает при подаче питания, то нужно проверить щётки и обмотку на предмет выхода из строя или износа.

Не работают дворники на ВАЗ

Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами.

Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Однако прежде чем начать проверку, нужно убедиться, что на реле приходит напряжение с подрулевого выключателя, установленного в положение прерывистого режима. Вполне может быть, что неисправность кроется именно в нем, а не в реле. В подрулевом выключателе в частности может окислиться соответствующий контакт или переломиться провод, соединяющий его с реле.

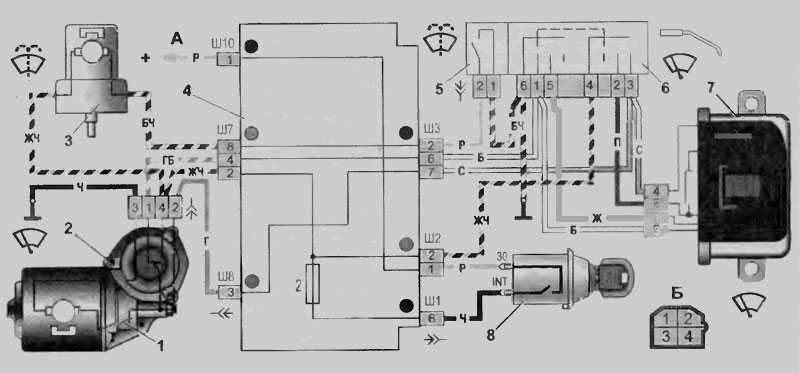

Исходя из этого, нужно найти схему подключения дворников на вашем автомобиле и проверить, приходит ли ток с выключателя на реле. Если нет – смотреть выключатель. Если ток есть – проверять реле.

Дворники не работают в постоянном режим

Когда стеклоочистители замечательно работают в прерывистом режиме, но отказываются двигаться постоянно, можно сразу говорить о неисправности в том же подрулевом выключателе или проблемах на участке между ним и двигателем дворников. Говоря проще, напряжение от выключателя не подается на двигатель. Нужно точно также проверить эту электрическую цепь мультиметром или контрольной лампочкой, убедиться в чистоте и надежном закреплении всех клемм.

Дворники не включаются вообще

Если стеклоочистители вообще никак не реагируют на подрулевой выключатель, начать стоит с классической проверки – убедиться в целостности предохранителя. Если он цел, нужно проверить подрулевой выключатель на предмет поступления на него напряжения и корректного замыкания контактов внутри. Скорее всего, напряжения на нем не будет.

Частным случаем полного отказа дворников является их блокировка чем-либо. Это может быть оставленный под капотом гаечный ключ, тряпка или примерзшие щетки (почитайте, что делать если примерзли щетки дворников). Для таких ситуаций в системах стеклоочистителей, как правило, устанавливают специальный предохранитель. Это устройство спасает электродвигатель дворников от перегрева и выхода из строя, отключая питание. В простейшем случае, такой предохранитель представляет собой термочувствительную пластину, которая при нагреве меняет форму и размыкает контакт. После отключения напряжения она возвращается в прежнее положение и можно снова пользоваться устройством (в данном случае дворниками).

Когда дворники заблокированы, обычно они все-таки хотя бы немного, но смещаются от своего «парковочного» положения. Поэтому, если небольшая реакция на включение все-таки есть, проверьте свободу перемещения щеток и трапеции. Самое главное, делайте это при выключенных дворниках! Случайное включение стеклоочистителя может нанести серьезные травмы!

Не регулируется пауза между взмахами

Если на вашем автомобиле существует возможность регулировки паузы между взмахами дворников и такая функция перестала работать, с большей долей вероятности виноват регулировочный резистор. Эта деталь в зависимости от поворота ручки (или колесика) изменяет величину сопротивления в схеме реле дворников, за счет чего и образуется возможность регулировки паузы. Следует заменить этот резистор.

http://www.lada-forum.ru/index.php?showtopic=77545http://awtolub.ru/avto_sovet/avto_sovetpochemu-ne-rabotajut-dvorniki-na-vaz-2105-i-kak-najti-neispravnost-html.htmlhttp://mashinapro.ru/337-ne-rabotayut-dvorniki-vaz-2105.htmlhttp://znatokvaz.ru/elektrooborudovanie/pochemu-ne-rabotayut-dvorniki-vazhttp://russia-avto.ru/remont/pochemu-ne-rabotaet/ne-rabotayut-dvorniki-na-vaz

Лада 2104 Night_Princess [MiRACLE] › Бортжурнал › Не работает стеклоочиститель и омыватель!

В прошлом году ставил машину в гараж — все работало идеально! И дворники работали в обоих режимах (пауза, быстрый) и омыватель брызгал на ветровое стекло! Выгоняю машину весной этого года — не работает ни стеклоочиститель, ни омыватель! В чем проблема? Усаживайтесь по удобнее мои классические товарищи, сделайте себе поп-корн, возьмите колы и приготовьтесь к длинной истории! Готовы? Поп-корн взяли? Кока-кола есть? Ну поехали тогда товарищи))) Если вы не знаете как работает схема стеклоочистителя и омывателя на классике, то я вам сейчас расскажу! Я поведаю вам все грязные тайны этого девайса в вашей классике! Суть в том, что редко когда в классике отказывают и дворники и омыватель! Чаще из строя выходит что-то одно! Давайте разберем возможные ситуации: 1. В классике и дворники и омыватель сидят на ОДНОМ предохранителе! Это предохранитель F2 на 10 ампер! И если например у вас такая ситуация, что у вас работает омыватель, а дворники работают только в режиме БЫСТРЫЙ, а паузный режим не работает — то я с точностью 99,9 процента могу утверждать, что предохранитель у вас целый и дворники имеют в колодке ПЛЮСОВОЙ контакт! Причина: проблема в реле-прерывателе, которое находится по левую сторону от вашей ноги, за кик-панелью! Меняйте реле! 2. Дворники работают только в режиме паузы. Режим БЫСТРЫЙ не рабтает! Омыватель работает. Предохранитель целый стопудов! Открою вам секрет! Приподнимите дворники или налейте воды на лобовое стекло и вы удивитесь — БЫСТРЫЙ режим заработает, и дворники начнут махать со всей дури! Причина: барахлит терморегулятор моторедуктора дворников. Как починить: ударить по моторчику пару раз через деревяшку! Или разбирать и менять эту мразь… 3. У вас работают дворники в обоих режимах! А вот омыватель не работает! Причина: почти в большинстве случаев виноват электронный насос, который находится в бачке омывателя! 4. Омыватель работает! Не работают дворники! Ни один режим дворников не работает! Причина: моторедуктор сдох скорее всего! Другого просто не может быть! Ибо плюс есть! Минус есть! Все контакты на своих местах! Однозначно что-то с моторедуктором! Может в нем самом закисли контакты или БИМЕТАЛЛИЧЕСКИЙ предохранитель накрылся! 5

Не работает омыватель и дворники в обоих режимах! ЭТО МОЙ СЛУЧАЙ! Читайте предельно внимательно! Причина: 100 процентов перегорела ДОРОЖКА в блоке предохранителей! Предохранитель целый! Как вылечить: ПАЯТЬ ДОРОЖКУ в блоке предохранителей! Или… читайте ниже! ВНИМАНИЕ! Все эти рекомендации действительны на 100% только в случае если все провода стеклоочистителя и омывателя подключены к штатным местам, нигде нет замыканий и ПЕРЕКЛЮЧАТЕЛЬ дворников и омывателя в ИСПРАВНОМ состоянии!

Где Находится Реле Дворников Ваз 2105

где есть дубинка дворники в автомобиле ВАЗ-2107

Владельцам ВАЗ-2107 придется переоборудовать и модернизировать автомобиль по-своему, если, конечно, не возникнет желание усовершенствовать «технику» до возможного уровня. Это относится и к дворникам, которые демонстрируют неторопливое циклическое движение.

Стеклоочиститель предназначен для тщательной очистки поверхности. ветровое стекло, потому что, если он не работает эффективно, он торчит и тормозит, дорога впереди в дождь или метель становится трудно различимой.

Функции щеток стеклоочистителя основаны на обеспечении достаточной мощности и бесперебойной работы регулятора. Последняя деталь незаменима в конструкции стеклоочистителей, поэтому каждому водителю ВАЗ-2107 лучше знать, где он находится. реле, чтобы исправить проблемы в любое время в любое время.

Функции реле стеклоочистителей

Стеклоочистители работают на ветровом стекле благодаря электромотору, который подает напряжение 12 В. Но это очень высокая мощность, которая указывает на значительную величину постоянного тока. В частности, для уменьшения постоянного тока в цепи установлено реле формата RS-514, которое регулирует скорость движения стеклоочистителя. Автомобиль ВАЗ-2107 вооружен двумя вариантами движения стеклоочистителя — один, скорее всего, без перерыва, другой имеет паузу в 4 секунды.

Стеклоочистители на ветровое стекло многие владельцы автомобилей интересуются ВАЗ-2107, где он находится; в противном случае щетки стеклоочистителей не могут быть отремонтированы в некоторых случаях. Да, механизм расположен под торпедой слева относительно места водителя. Крепление было сделано непосредственно к кузову автомобиля ВАЗ-2107, 2 винта, расположенные под прокладкой, выступают в роли надежных фиксаторов. Осмотрев реле, вы можете убедиться, что оно подходит для проводки, в конце которой есть разъем для подключения устройства.

Разъем, отвечающий за подключение штекера, расположен на панели устройства рядом с регулятором дальности света фар. Для проведения ремонтных работ необходимо получить его снизу. Если вы сомневаетесь, что выбрали соответствующую заглушку, отсоедините ее и убедитесь, что дворники работают.

Где находится реле дворников на ВАЗ 2107?

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.

Как работают дворники и зачем они нужны?

Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.

Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.

Принципиальное устройство

Знать где стоит реле стеклоочистителя на ВАЗ 2107 в инжекторной и карбюраторной версиях недостаточно. Для выполнения ремонта следует изучить и принцип работы. Выглядит этот прибор как черная коробочка, внутри которой есть микросхема и электронные компоненты, отвечающие за правильную работу дворников. Состоит микросхема из следующих элементов:

• электромагнитная катушка;
• резистор и конденсатор;
• микроконтроллер ХП37.

Подключение осуществляется при помощи четырех проводов, посредством которых и происходит управление моторредуктором стеклоочистителя.

Как заменить реле дворников

Для начала необходимо отметить, что в карбюраторной и в инжекторной версиях автомобиля реле абсолютно идентично. Далее, нужно проверить работоспособность этого устройства. Самый простой способ – взять заведомо рабочий прибор с другой машины и подключить. Если стеклоочистители заработают, то проблема здесь. В теории, при наличии определенных знаний, его можно попытаться восстановить, определив вышедший из строя элемент и заменив. Но если починить автомобиль нужно срочно, то проще всего заменить устройство новым. Сделать это весьма просто:

• Снять минусовую клемму с аккумулятора, обесточив всю бортовую сеть автомобиля.
• Открутить 2 винта.
• Вынут штекер, одеть на новое устройство и прикрутить на место.

Как работает реле дворников

В работе стеклоочистителя участвует цепь элементов, в которую входят электромотор, предохранитель, кнопка включения и реле. Последнее выполняет самую важную функцию, управляя всем процессом. Функционирует оно следующим образом:

• При нажатии на кнопку включения, подается питание на реле, внутри замыкаются контакты, включается катушка и начинает работать моторредуктор дворников.
• В течение следующих 3 секунд, биметаллическая пластина внутри устройства накаляется, и питание с электромотора стеклоочистителей ВАЗ 2107 пропадает.
• После этого панель достаточно быстро остывает, и дворники снова включаются в работу.
• Если включается режим работы с задержкой, то главный резистор распределяет электродвижущую силу так, что формируется задержка, необходимая для цикличной работы дворника.

Как видим, схема достаточно проста, а практически весь ремонт сводится к замене вышедших из строя составляющих новыми, поэтому все можно сделать самостоятельно.

Почему не работает омыватель лобового стекла.

Все неисправности омывателя делят на две группы: электрические и механические.

Механические:

• Отсутствие наличие жидкости. В зимнее время нельзя использовать обычную воду, так как она может замерзнуть. Если вода все же замерзла, нужно прогреть двигатель авто и оставить в теплом помещении.
• Шланг подачи жидкости может слететь или пережаться.
• Форсунки тоже могут остановить работу омывателя. Плохое качество воды, омывающей жидкости приводят к тому, что штуцеры забиваются грязью, ржавчиной, и омывающая жидкость не поступает. Форсунки прочищают или приобретают новые.

Электрические:

• Перегорел предохранитель F2(10A).
• Электродвигатель не качает, жидкость не поступает, значит окислились клеммы. Нужно зачистить клеммы и контакты, все подсоединить.
• Неисправный выключатель. Если при присутствии напряжения моторчик не крутит, то причина в нем.
• Проверить моторчик насоса подключением к АКБ напрямую, если он закрутился, то неисправность в подрулевом выключателе.

Разбираем переключатель поворотов на ВАЗ 2107

И хотя многие производители переключателей поворотов заявляют, что это полностью неразборная конструкция, все же приложив некоторые усилия, разобрать ее можно. Разбор устройств необходим при его ремонте. Проходит в несколько этапов:

• При помощи сверла на 3 мм высверливаем 2 верхние заклепки и снимаем верхнюю часть которая крепится на трубку;
• После снятия этой части мы видим еще 2 заклепки, которые держат кольцо;
• Аккуратно снимаем кольцо с пазов, далее нужно снять дополнительные кольца и рычаги.

В том случае, если проблема кроется не в предохранителе:

• Убедимся в исправности поступления питания на электродвигатель дворников.
• Нужно отключить разъем от электродвигателя и проверить клеммы. Возможно, они окислены. Их следует зачистить, если в этом есть необходимость.
• Далее, предстоит замерить напряжение на разъеме, предварительно включив дворники.

Если напряжение присутствует, но дворники все равно не работают:

Клемму «плюс» на аккумуляторе важно отключить.
Проверяем все провода, ведущие к электромотору дворников. Если видите какие-либо заломы или обрывы — замените их.
В отсутствие видимых повреждений, следует произвести замену двигателя стеклоочистителей.

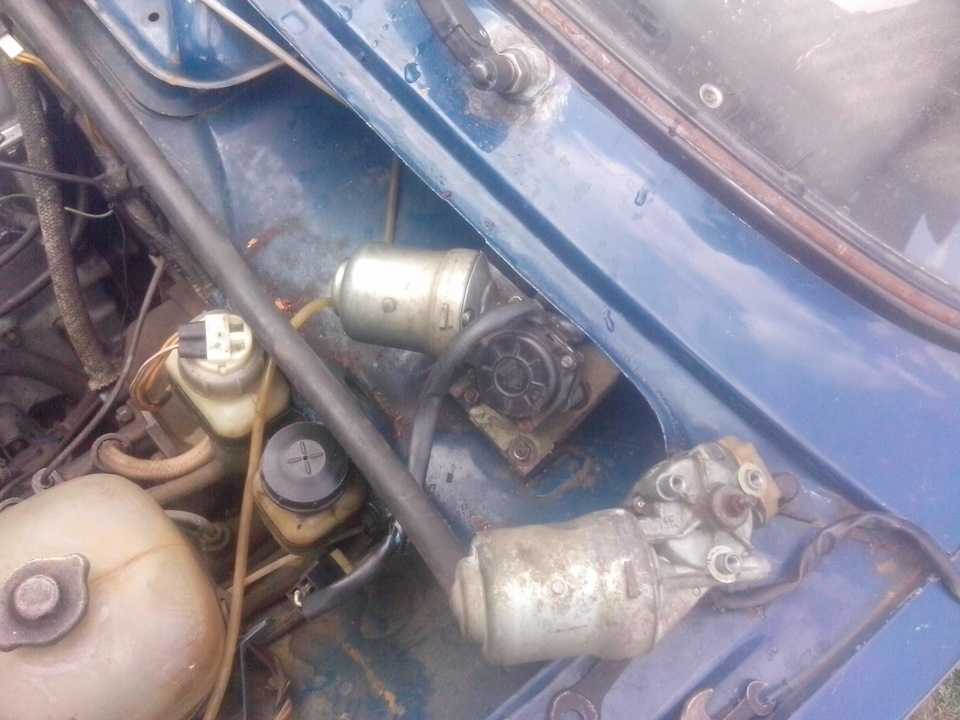

Чтобы произвести демонтаж электродвигателя, необходимо:

• Убрать разъем, открутить гайку, которая крепит трапецию механизма дворников к редуктору электропривода.
• Разъем вынимаем, отворачиваем гайку, которая крепит дворники к электромотору.
• Тянем на себя, и разъединяем скрепление именуемое шлицевым.
• Для замены привода, отворачиваем крепящие болты и достаем его из-под рамки.

Чтобы поставить новый электрический двигатель дворников, необходимо повторить все действия в противоположном порядке.

В том случае, если на разъеме отсутствует питание:

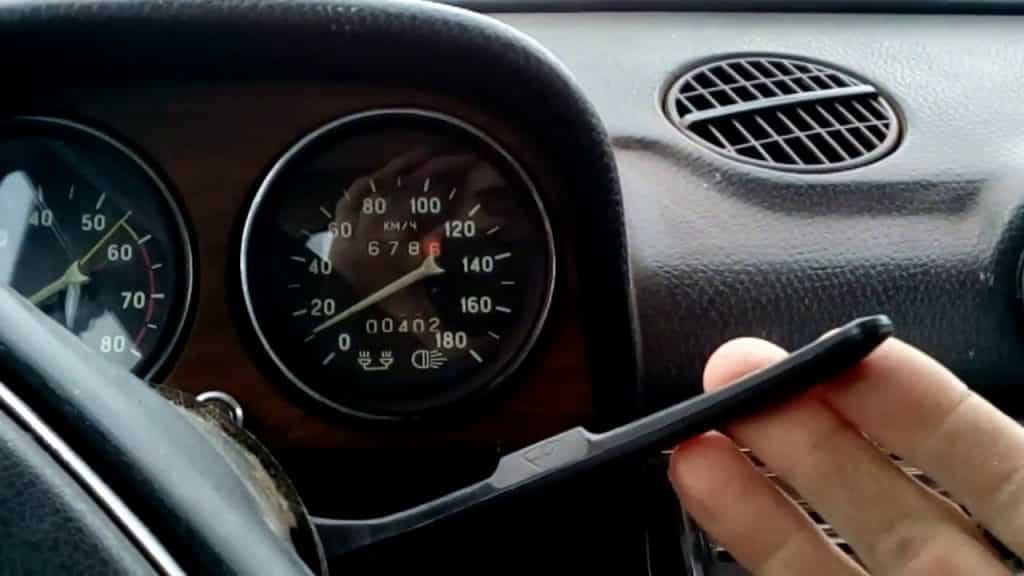

• Подвергаем проверке рычаг переключения стеклоочистителей. Снимаем с колонки руля кожух, отвернув болты.
• Находим отверстия под переключатель.
• В тот момент, когда переключатель находится в положении “включено”, проверяем напряжение входа и выхода на клеммах. Переключатель стоит поменять, если напряжение отсутствует.

Разборка редуктора

Если дворник не работает из-за загрязненности редуктора, то его несложно будет почистить. Но ни при каких обстоятельствах не выворачивайте регулирующий винт, установленный в нем – в неприятном случае вы вероятнее всего не можете потом верно вернуть зазор якоря.

• с редуктора снимают защитную панель;
• извлекают шестеренку;
• достают гайки закладные, отвернув за ранее два болтика;
• корпус редуктора отсоединяют вкупе со щеткодержателем от моторчика;
• якорь достают и очищают компрессором.

Снятие заднего дворника в целом делается по такому же методу, но придется еще убрать обшивку двери, чтоб добраться до проводов и других частей.
