Не крутит стартер нива шевроле — Авто-ремонт

При включении зажигания не заводит с ключа, делаешь на прямую заводится. Подскажите, в чем может быть причина? Заранее спасибо.

• При нагреве 90 и более, стартер молчит в Нива Шевроле – 2 ответа
• Втягивающее щелкает, а стартер не крутит, Нива Шевроле – 3 ответа
• Не заводится от стартера Шеви Нива – 3 ответа
• Нет запуска двигателя пока не остынет Нива Шевроле – 2 ответа
• Не работает прикуриватель на ВАЗ 2123 – 2 ответа

Если авто с 2009 года, то проверьте реле №5 в салоне, так же проверьте контактную группу замка зажигания, чистоту контактов на стартере.

Что-то переписки много, а о каком моторе речь не написано. Какого года выпуск автомобиля тоже нет информации. До рестайловые были одни схемы блока предохранителей, после — другие.

Время на панели приборов и суточный пробег сбрасываются при отключении питания. Вот и ищите в этом направлении — почему напряжение пропадает. Начните с проверки предохранителей, возможно там контакт пропадает временами (не надёжный контакт).

Стартер на Ниве Шевроле

Бывает такое что автомобиль начинает заводится с перебоями или вовсе не заводится. Одна из распространённых причин этого может быть неисправный стартер на Ниве Шевроле. Чтобы точно понять в нем проблема или нет нужно его демонтировать и произвести диагностику.

Данная деталь представляет собой электродвигатель с постоянным током и активируется благодаря постоянному магниту совмещенному с планетарным редуктором и реле. Перед демонтажем желательно понять в нем ли причина того что силовой агрегат не хочет заводится. Понять это можно как по внешнему виду проведя диагностику, так и поменяв АКБ на новый.

Зажигание

Если предыдущие действия не дали толка, переходите к проверке зажигания. Самая частая неполадка возникает из-за скопления влаги в крышке распределения. Делайте следующее:

1. Снимите крышку, осмотрите на наличие конденсата.
2. Если он есть, протрите сухой салфеткой. Перед протиркой проверьте крышку на трещины — если они есть, просто выкиньте ее и приобретите новую.

Если с крышкой все хорошо, проверьте провода на проводимость электрического тока. Поднесите тестер к изоляции и замрите в ожидании благополучного исхода. Он будет таковым в случае, если вы не обнаружите тока: при нормальных проводах, изоляция его не пропустит.

Втулки

Втулки (они же подшипники) расположены спереди и сзади стартера. Они отвечают за вращение вала устройства. Если эти элементы износились, то стартер начнет щелкать, но не будет крутиться. Проблемы с втулками могут быть вызваны и тем, что стартер установлен неправильно, то есть не занимает нужное положение по оси. Либо могло произойти замыкание обмотки. В этом случае смотрим предыдущий пункт.

Полезно! Также о проблемах с втулками будет свидетельствовать «тяжелая» прокрутка стартера при условии даже хорошо прогретого мотора.

https://youtube.com/watch?v=3wcmedbudJ0

Хоть многие и не относят неисправность подшипников к серьезным поломкам, их нужно заменить. В противном случае вал стартера будет подклинивать, что в свою очередь может спровоцировать пожар.

Диагностика

Она необходима прежде, чем автомобилист хочет приступить к активным действиям. Если суметь выявить причины такого поведения стартера, то их можно устранить прямо на месте, не отправляясь даже в автосервис и не теряя лишнего времени. Азы ремонта стартера учат нас, что самыми сложными поломками считаются следующие:

• Реле стартера вышло из строя;
• Втягивающее реле испортилось;
• Износился бендикс;
• Обмотка стартера перегорела.

В случае, если хоть одна из вышеприведенных поломок подтвердилась, приходится искать способы завода авто с нерабочим стартером. Они есть, но их очень мало. Зато они помогут справиться с проблемой на все 100 процентов.

Основной блок с предохранителями и реле

Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

фото блока с предохранителями в шевроле нива

Схема — вариант 1

Схема — вариант 2

• Расшифровка предохранителей
• F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.
• Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери.

При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев.

При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться.

Замена стартера Шевроле Нива: особенности монтажа

Автомобильный инженер — это человек, который получает мизерную зарплату и икает всю оставшуюся жизнь, потому что благодарные автолюбители с теплом и любовью вспоминают его работу. Это мы к тому, что в автомобиле Нива Шевроле есть несколько узлов и агрегатов, собранных не так, как кажется оптимальным пользователям. Взять хотя бы защиту стартера. Снимать её — адский труд, ставить — то же самое. Но и без защиты никуда.

• 1 Зачем нужна защита стартера на Нива Шевроле
• 2 Как снять тепловой кожух стартера на Ниве Шевроле

После снятия стартера шевроле нива, его можно попытаться отремонтировать самостоятельно или на специализированном сервисе. Если есть опыт работы с подобным механизмом и уверенность, что причина, например, в неисправном втягивающем реле, то здесь все довольно просто. Достаточно снять крышку с реле и зачистить контактные пластины. Но для полной уверенности, тем более, что агрегат уже снят, его желательно проверить на стенде под нагрузкой, потому что вхолостую он может работать исправно, а при нагрузке – нет.

Еще одной неисправностью может быть повреждение планетарного механизма, который имеет пластмассовые детали. Его повреждение можно увидеть разобрав стартер на две половины. Для этого достаточно открутить две гайки с задней части агрегата и расколоть его пополам.

По отзывам, стартер шевроле нива не ремонтируется, так как запчасти на него купить нельзя. Но время идет, все меняется, возможно, что это уже не так. Тем не менее после ремонта или замены его устанавливают в обратной последовательности.

Обязательно необходимо очистить и смазать провода, подходящие к стартеру, предварительно проверив их на токопроводимость. При необходимости потребуется замена силового провода, так как он может быть одной из причин плохой работы стартера.

Устройство стартера

• 1 Устройство стартера
• 2 Инструкция для полной диагностики стартера
  • 2.1 Не срабатывает передача крутящего момента стартером на коленчатый вал
  • 2.2 Срабатывание крутящего момента на стартере без запуска двигателя
• 3 Аналоги штатного стартера
• 4 Пошаговое снятие и установка стартера Шевроле Нива

1. Коллекторный узел.
2. Задняя часть корпуса.
3. Корпус.
4. Реле обратного хода.
5. Якорная обмотка втягивающего узла.
6. Защитный кожух привода.
7. Рычажный привод.
8. Держатель рычага.
9. Уплотнители.
10. Планетарный механизм шестерни.
11. Бендикс.
12. Передняя втулка.
13. Стопорная шайба.
14. Приводной вал.
15. Муфта обратного хода.
16. Поводок вала привода.
17. Вкладыш приводного вала.
18. Шестерёнка внутреннего фиксатора.
19. Водило.
20. шестерня вала.
21. Якорная втулка.
22. Магнитные вставки.
23. Якорь.
24. Щёточный узел.
25. Щётки.

Принцип работы электросхемы стартера: при подаче постоянного тока от аккумуляторной батареи (проворачивание ключа в замке зажигания) на две обмотки срабатывает приводной вал, контакты замыкаются на реле обратного ходя, после чего прекращается подача напряжения на втягивающую обмотку и стартер отключается.

Предварительная диагностика

Для начала необходимо проверить все электрические соединения, связывающие аккумулятор и стартер. Часто бывают случаи, когда недостаточный контакт проводов – массовых или плюсовых, приводит к частичному срабатыванию устройства – щелчкам втягивающего реле. При этом стартер не проворачивает коленчатый вал двигателя. Устраняется это зачисткой контактов аккумулятора, стартера, массового провода и иногда, контактов группы замка зажигания.

При устранении плохого контакта в проводных соединениях и отсутствии положительного эффекта, необходимо проверить аккумулятор. Сделать это возможно при помощи нагрузочной вилки или же просто заменив его на проверенно-рабочий. При отсутствии результата потребуется снятие агрегата и, возможно, его замена.

Пошаговое снятие и установка стартера Шевроле Нива

Перед началом работы по демонтажу необходимо отключить аккумуляторную батарею, сняв клемму «минус».

Вывернуть болты креплений стартера на картере:
Вывернуть нижний болт крепления к распорке, отведя её в сторону:
Снять осторожно стартер с креплений, следя за проводкой:
Отсоединить жгут проводов с контактов тягового реле:
Снять защитный кожух с клемм, отвернуть гайку крепления реле:
Снять стартер с креплений вместе с реле:

Новый или отремонтированный стартер устанавливается на штатное место в обратной последовательности. При подключении проводки к контактам реле рекомендуют предварительно зачистить клеммы и обработать их антикоррозийным составом.

Устал платить за штрафы? Выход есть!

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Причины отказа в запуске двигателя на Ниве Шевроле

Итак, рассмотрим основные причины почему может не запускаться мотор на «холодную» ниже.

Неполадки в электрической цепи

• В первую очередь это относится к аккумуляторной батарее, она может разрядиться или вовсе выйти из строя. Если вы сомневаетесь в надёжности, следует показать её в специализированную мастерскую, где она полностью будет проверена.
• Плохие контакты на клеммах АКБ . Эту неполадку легко обнаружить и устранить своими руками, лучше всего очистить их при помощи наждачной бумаги, и промазать специальной токопроводящей смазкой.
• Есть неполадки в стартере, они могут быть из-за неполадок как внутри устройства, так из-за выхода из строя проводки . Для проверки, также необходимо показать его специалистам.
• Дефект в работе свечей, который мог возникнуть из-за некачественного топлива, либо их продолжительной эксплуатации.
• Перегорание одного из предохранителей , которые отвечают за ту или иную цепь.
• Выход из строя реле , в первую очередь это относится к реле зажигания.
• Перегорание или обрыв провода , которые выходят от аккумуляторной батареи, стартера или инжектора.
• Проблемы с сигнализацией или иммобилайзером. Именно эти цепи становятся частой причиной неисправностей в зажигании.

Механические неполадки

• Наверно самой банальной причиной, по которой двигатель не может запуститься – это отсутствие должного уровня топлива в баке. Эта причина может быть как по не внимательности водителя, что маловероятно, так и ввиду неисправности датчика уровня топлива, который мог «закиснуть» на определённом уровне указывая на достаточное количество бензина в баке.
• Наличие засора в бензонасосе или в топливном фильтре.

Не сильное загрязнение фильтрующей сетки. Бывает и хуже!

У этих форсунок была пробита прокладка. Пропускали воздух и не давали запуститься с первого раза двигателю.

Регулятор холостого хода крепится трёмя болтами.

Неисправности электрической части

В первую очередь для всех типов и моделей автомобилей стоит обратить внимание на аккумуляторную батарею – она может быть изношена или просто разрядиться.
Намочился или пришел в негодность стартер.
Клеммы могли окислиться, что привело к плохому контакту аккумулятора.
Неисправности часто бывают из-за дефектов свечей зажигания, которые возникают при использовании некачественного топлива. Также свечи могли попросту износиться, образовывая большой зазор.
Еще одной причиной является перегорание предохранителя.
Поломка реле зажигания.
Возможно, что был оторван провод, питающий стартер или инжектор.
Иммобилайзер не работает.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится?

В половине случаев, когда автомобиль отказывается запускаться, виноват стартер. Вместе с тем, другая половина приходится на ситуации, когда стартер исправно вращает коленвал, а мотор запускается только после неоднократных попыток или же и вовсе молчит. Виной этому могут быть самые разнообразные причины.

Невнимательность или халатность водителя

Пресловутый человеческий фактор может проявляться самым неожиданным способом. К примеру, банальным отсутствием топлива или включенная сигнализация, которая блокирует бензонасос. А бывает еще так, что какой-то «доброжелатель» забил выхлопную трубу, или же нерадивый шофер, сдавая назад, воткнулся в кучу грунта или сугроб. Подобные причины не относятся к разряду технических неисправностей, однако нервов могут попортить немало.

Технические проблемы — неисправности стартера

Каждый мало-мальски опытный водитель отличит звук стартера, который исправно вращает двигатель, от бесполезного жужжания его электромотора при отсутствии зацепления с маховиком. Приступая к поиску неисправности, следует обязательно убедиться в том, что стартер функционирует нормально, а при его работе не наблюдается посторонних стуков, щелчков и сбоев.

Стартер считается неисправным в таких случаях:

1. Шестерня бендикса не может войти в зацепление с зубчатым венцом маховика. Проявляется это в громком металлическом скрежете, который появляется при включении стартера. Причина этого явления — износ сопрягаемых поверхностей, выкрошенные зубья и т. д. Решение проблемы – в установке нового маховика или венца. Последний можно развернуть на 180° и таким образом обойтись без покупки новой детали.
2. Заедает механизм обгонной муфты или втягивающего реле. При этом электромотор стартера жужжит, однако он не предпринимает никаких попыток запустить двигатель. В отдельных случаях помогают многократные попытки включения стартера, однако это лишь на некоторое время отодвигает необходимость его ремонта или замены.
3.  Прослаблен венец. Подобная неисправность случалась на  авто конца прошлого – начала нынешнего века, включая популярные «девятки». В этом случае стартер входит в зацепление с венцом и начинает его крутить, однако тот со скрежетом проворачивается на маховике. Поможет лишь замена последнего.

Поломка зубьев бендикса или венца маховика

Эта проблема проявляется обычно на автомобилях с солидным пробегом, особенно – после недавней замены маховика, или ремонта пускового механизма. При повороте ключа стартер – усиленно делает попытки запускать мотор: щелкает, жужжит (иногда с визгом), но ДВС не стартует. Здесь проблема в зацеплении.

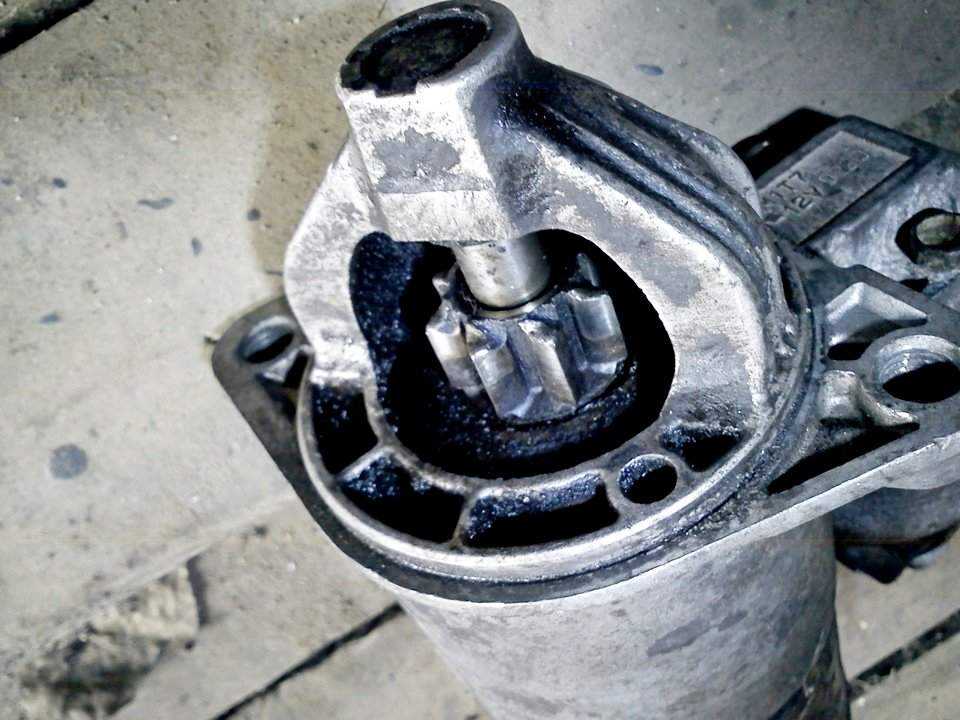

Поломанные зубья бендикса

Зубья маховика (на большинстве машин) имеют скос, помогающий шестерне бендикса плавнее войти в контакт. При значительной выработке, заедании вилки тягового реле, подклинивании или износе самой шестерни – она не доходит до места надежного контакта, не прилегает по рельефу зубьев. Пробуксовка приводит к большему износу, а, поскольку деталь не ремонтируется – к внеплановой замене.

Если при пуске ДВС авто со стороны стартера возникают любые посторонние звуки – это повод проверить его как можно скорее. Иначе он «напомнит о себе» в дороге.

Где находится реле стартера Нива?

ВАЗ (Lada) 2121 (4х4) 1993 — н.в.

Помогите определить местонахождение реле стартера на Нива.

• Cтартер, при запуске, отключается от маховика – 3 ответа
• Не заводится Нива 2121 – 11 ответов
• Не срабатывает стартер ВАЗ 2121 – 3 ответа
• Почему не срабатывают реле стартера и реле топливного насоса, Нива 2121? – 3 ответа
• Генератор не выдаёт норму в 14.2-14.5 на Ниве – 2 ответа

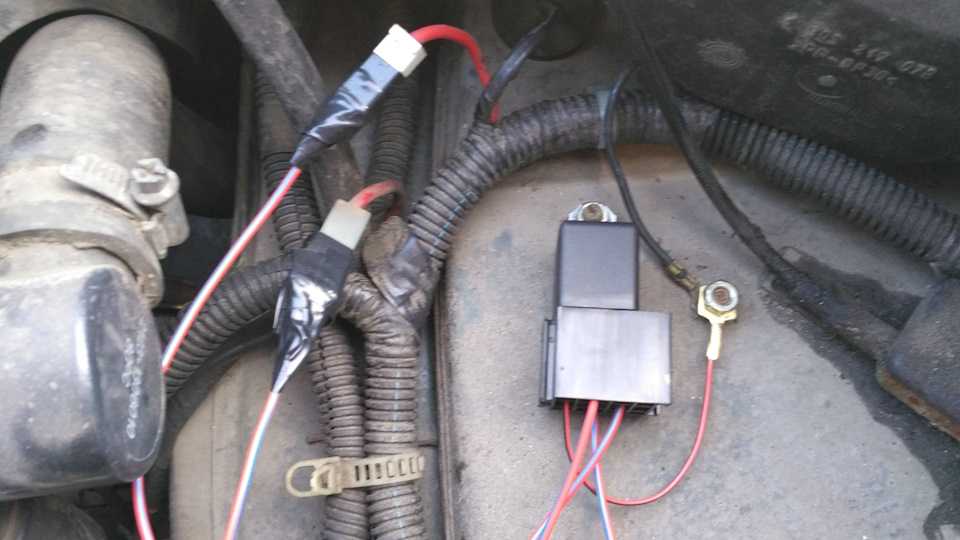

Определить местонахождение реле стартера на Ниве можно с помощью ушей. Берешь и слушаешь, где раздаются щелчки.

Ну а если что, реле стартера находится за обивкой, чуть левее левой ноги, под дополнительным блоком предохранителей

Чтобы поменять реле нужно открутить саморез крепления, снять реле и отсоединить колодку.

Еще больше полезных советов в удобном формате

Cтартер, при запуске, отключается от маховика

голос

Рейтинг статьи

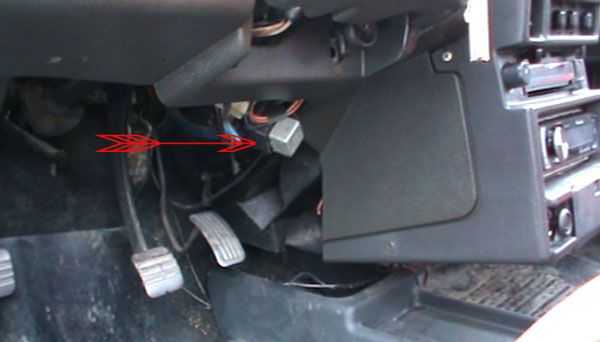

Итак, где же находится реле стартера в автомобиле Нива Шевроле

С левой стороны от рулевой колонки под панелью приборов расположено наше устройство.

Так как это неразъемный механизм, то отремонтировать его не удастся. Он ломается по нескольким причинам:

контакты сгорели, вышли из обмотки или износились;

разрушились детали внутри этого механизма.

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;

если стартер работает, но мотор не запускается;

если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

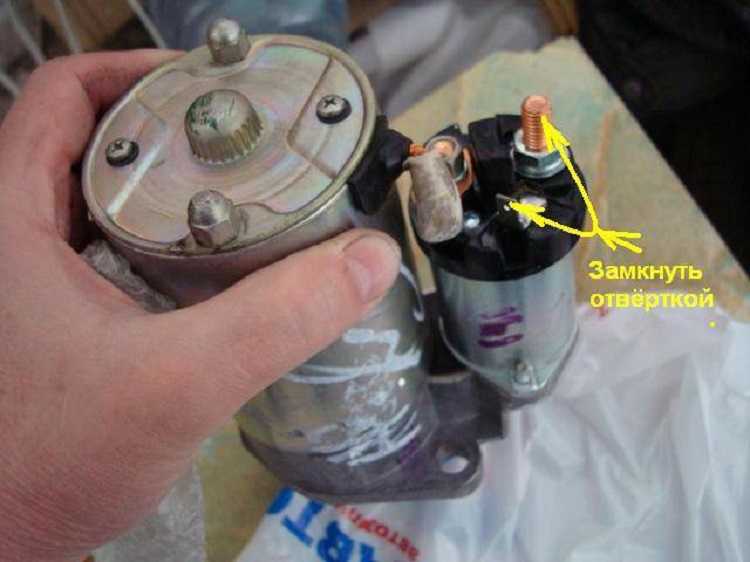

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Классический стартер ВАЗ 2131 – это электрический двигатель с помтоянным током, мощность которого составляет 0,5-2кВт. Впуск и отключение осуществляет система пуска, которая представляет собой втягивающее реле. Также в стартере функционирует обгонная муфта с шестерней. Проявление основных дефектов и неисправностей стартерной установки можно услышать на слух, например: слышно как он щелкает.

Перед началом диагностических и ремонтных работ необходимо точно убедиться, что именно стартер вышел из строя. Практика показывает, что около 20% жалоб на стартер оказываются. Мощный источник тока и достаточно мощный управляющий сигнал являются обязательными условиями для запуска стартера.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В Бензиновых двигателях с инжектором устанавливаются изделия, пусковой ток которых примерно равен 150-300 А. Стартеры для дизельных двигателей должны обладать вдвое большим пусковым током.

Алгоритм проверки стартерной установки

• В первую очередь осуществляется проверка напряжения выходных клемм аккумуляторной батареи, которое должно составлять более В. Если полученные показания оказались меньше нормы, то следует произвести зарядку аккумулятора или его замену. При нормальном заряде аккумулятора, необходимо произвести замер напряжения, когда ключ зажигания находится в положении «Пуск». Большое снижения напряжения аккумуляторной батареи, свыше 2-2,5 В, говорит о том, что или АКБ не способен выдать требуемый ток, или стартерная установка вышла из строя. Для точного определения неисправной детали вам необходимо установить 100% рабочий аккумулятор и попробовать запустить автомобиль. Если запуск не происходит – значит, дело в стартере.
• Если резкое снижение напряжения на выходных клеммах АКБ отсутствует, значит необходимо произвести замер напряжения на корпусе двигателя и выходной клеммы, расположенной на втягивающем реле. Если элементы, образующие силовую цепь, окислились или обгарели, показатель напряжения окажется намного меньше напряжения аккумулятора. В данном случае необходимо найти окислившиеся элементы. Если значительные потери напряжения отсутствуют, то необходимо осуществить подачу напряжения, с помощью временного проводника, сечение которого более 1-1,15 мм 2 , на втягивающее реле от «плюса» аккумуляторной батареи. Стоит быть внимательным, в некоторых случаях искрение может привести к взрыву АКБ. Если стартерная установка начала свое нормальное функционирование, значит, неисправность кроется в цепи управления. Отсутствие признаков жизни стартера в данном случае свидетельствует о его неисправности.

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

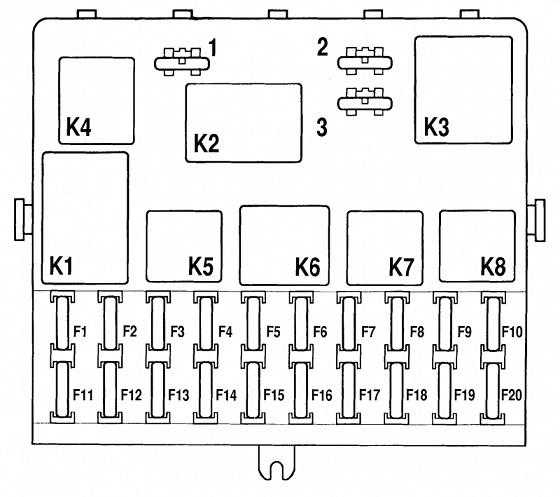

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема блока

Назначение предохранителей

Назначение реле

Способы замыкания стартера напрямую

Проводка к стартеру подключается через два контакта, расположенных в крышке втягивающего реле. Провод большого сечения подключен постоянно, даже при выключенном зажигании, так как он соединён напрямую с «плюсовой» клеммой АКБ (на рис. ниже обозначен жёлтой стрелкой). Стартер начинает работать, когда напряжение подаётся на более тонкий провод. При этом втягивающая обмотка перемещает сердечник, который прижимает контактную пластину (красная стрелка) к головкам медных болтов.

Замыкается силовая цепь стартера – второй силовой контакт соединён с обмотками статора и якоря. Якорь начинает вращаться, а параллельно с этим:

1. Подключается удерживающая обмотка реле. Она обеспечивает надёжный контакт и предотвращает «выталкивание» бендикса из зацепления с маховиком.
2. Сердечник через рычаг (вилку) выталкивает бендикс к маховику.

При прекращении подачи питания на контакт 50 удерживающая обмотка «отпускает» сердечник, под воздействием возвратной пружины размыкающий электрическую цепь и выводящий из зацепления бендикс. При обрыве цепи, подводящей напряжение к выводу 50 стартера, можно замкнуть контакты отвёрткой либо просто металлическим стержнем. Силовая клемма втягивающего реле, к которой напряжение подводится всегда, послужит средством «обхода» штатной проводки. Ток поступит на втягивающую обмотку напрямую, минуя выключатель зажигания и реле.

В момент включения происходит сильное искрение между отвёрткой и клеммами, но опасаться этого не стоит. Гораздо опаснее соединить плюсовые выводы с «массой». Например, коснувшись одновременно контактов и корпуса стартера или кузова.

На автомобилях, у которых компоновка подкапотного пространства не позволяет таким способом «добраться» до контактов на втягивающем реле, запустить двигатель можно иначе – замкнуть соответствующие контакты реле включения стартера, которое обычно устанавливается на брызговике двигателя или щитке передка.

Сделать это можно двумя способами:

1. Соединить контакты 87 и 30 (на схеме ниже) металлической перемычкой.
2. Сняв крышку реле, вручную нажать на контактную пластинку, имитируя срабатывание катушки.

При попытках запустить мотор путём замыкания контактов реле не следует забывать включать зажигание. Иначе не будет работать система искрообразования, а на впрысковых авто также и система питания двигателя.

Неполадки, возникающие при включении

Иногда причину неисправности механизма можно выявить только при тщательном анализе работы машины в момент включения зажигания. Предположим, вы заметили, что тяговое реле стартера нива после многократного срабатывания отключается. Причин такому поведению техники есть несколько. Например, разражается батарея, или в цепи питания реле наблюдается слишком сильное падение напряжения из-за окисления кончиков проводов. В этом случае надо будет проверить все провода и стыки в цепи батареи стартера.

Чрезмерно изношенные вкладыши подшипников, установленных на валах якоря и привода, ослабленное крепление стартера, поврежденные шестерни или зубья на них, заедание якоря или муфты – все это может стать причиной необычных шумов, издаваемых стартером нива шевроле в момент вращения якоря. В этом случае придется заменить вкладыши и крышки, поврежденные шестерни или привод с маховиком. К тому же следует очистить и смазать маслом шпицы.

Как еще можно завести машину, если стартер не крутит

Существуют и другие способы завести машину без стартера: путём буксировки или с толкача.

Важно! Оба варианта не подходят для автомобилей с АКПП, поскольку из-за особенностей конструкции «автомата» возможны негативные последствия. Толкание — более распространённый способ среди автомобилистов, но нужна помощь нескольких человек

Толкание — более распространённый способ среди автомобилистов, но нужна помощь нескольких человек.

Буксировка авто потребует наличия крепкого троса. Он соединяется с крюком другой машины, после чего та трогается с места. Если нет проблем с зажиганием или других неисправностей двигателя, он практически всегда заводится.

Только важно соблюдать несколько правил:

• ведущее транспортное средство не должно стартовать с места резко, на большой скорости, так как можно вырвать с места бампер или порвать трос;
• буксируемому авто запрещается резко тормозить или останавливаться, пока едет ведущая машина, что тоже грозит разрывом троса и другими последствиями;
• в момент отцепления троса не заглушать двигатель, иначе он может повторно не завестись.

Способ «толкача» подходит для любой модели, главное, плотный упор нескольких пар рук в багажник или капот машины. Коробку передач желательно выставить на 2-ю, 4-ю или заднюю передачу. Чем сильнее разгонится автомобиль, тем больше шансов завести двигатель. Поэтому рекомендуется толкать средство на спуске.

Ещё один вариант запуска подойдёт для машин с передним приводом. Необходимо поднять автомобиль, вывесить одно из колёс. Затем вывернуть его до упора в сторону от машины, намотать на покрышку буксировочный трос или крепкую верёвку длиной 5 метров. Выставить третью передачу, включить зажигание. Резко потянуть за шнур, раскрутив колесо. После запуска мотора поставить рычаг коробки передач на нейтральную скорость. Данный способ проводится с помощником — один человек сидит в машине, другой тянет за верёвку.

Некоторые заднеприводные автомобили, например, Ваз 2107, можно запустить кривым стартером — заводной ручкой. Вдев её одним концом в специально предусмотренное отверстие на кузове, следует быстро вращать в одном направлении.

Стартер является несложным, но чрезвычайно важным компонентом машин с двигателем внутреннего сгорания. 90% случаев трудного пуска объясняется проблемами с окислившимися контактами, обрывом проводов или неисправностью электрики. Поэтому в первую очередь рекомендуется провести ревизию этих составляющих.
