В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля.

Последовательность замены следующая:

• установить машину на ровную горизонтальную поверхность;
• открыв капот, на коробке передач найти датчик скорости;
• нажатием на скобу фиксатора отсоединяется штекер от ДС:
• чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
• новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
• выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место.

Необходимо также проверить целостность проводов. Внешне исправные провода могут внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели. Убедиться в её исправности можно с помощью её тестирования.

1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца.

Для самостоятельного устранения неисправности, следует, поступит так:

• датчик скорости нужно извлечь, выкручивая, из коробки передач;
• соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
• включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта, сложно. В этом случае решение проблемы должны осуществить специалисты автосервиса.

Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом

Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы

Ремонт

В зависимости от выявленных повреждений следует осуществлять ремонт.

Датчик

Датчик скорости

Порой именно датчик становится причиной поломки спидометра. Обычно первым сигналом к неисправности является остановка одометра, отвечающего за подсчет километров, а затем выход из строя самого спидометра. В этой ситуации следует произвести замену датчика, чтобы избавить себя от диагностики всех остальных составляющих узлов.

Оборвался трос

При обрыве троса устанавливается новый гибкий вал. Перед тем, как установить вал следует проверить работу спидометра на предмет заедания. Для этого конец гибкого вала соединяют со спидометром и медленно поворачивают другой конец троса. Движение должно быть плавным без рывков и заедания.

Если при работе слышен стук или вибрация, то причины вызваны:

• неверным присоединением гибкого вала;
• плохим закреплением гайки;
• отсутствием смазки на тросе;
• попаданием грязи в посадочное место под трос.

После устранения выявленных поломок, спидометр восстанавливает работу. Если этого не произошло, то его придется заменить полностью.

Проводка

Нарушение в работе прибора может быть вызвано плохим соединением проводов или их разрушением. При выявленных повреждениях разорванные провода следует спаять или заменить, а плохое соединение устранить дополнительным обжимом и зачисткой контактов.

Шестеренки

В основном шестерни выполняются из пластмассы, что приводит к истиранию зубьев или их слому. Если они сломались, то слышен звук похожий на жужжание. Заменить их несложно, достаточно снять приборную панель и произвести замену.

Не всегда собственными силами можно справиться с поломкой. Иногда требуется более глубокая диагностика с бортовым компьютером и привлечением профессионалов.

Диагностика неисправностей электрооборудование Джили МК

В состав типичной электрической цепи могут входить основной электрический элемент, различные выключатели, реле. Электромоторы, предохранители, плавкие вставки или прерыватели цепи, относящиеся к данному элементу. Проводка и контактные разъёмы, служащие для соединения основного элемента с плюсом АКБ и «массой» кузова.

Перед тем как приступить к работе по устранению неисправностей в какой-либо электрической цепи, внимательно изучите соответствующую схему. Чтобы как можно более чётко представить себе её функциональное назначение.

Круг поиска неисправности обычно сужается за счет постепенного определения и исключения нормально функционирующих элементов того же контура (той же цепи). При одновременном выходе из строя нескольких элементов или контуров наиболее вероятной причиной отказа является перегорание соответствующего предохранителя. Или нарушение контакта с «массой» (разные цепи во многих случаях могут замыкаться на один предохранитель или вывод заземления).

Отказы электрооборудования зачастую объясняются простыми причинами, такими как, см ниже.

• Коррозия контактов разъёма.
• Выход из строя предохранителя.
• Перегорание плавкой вставки.
• Повреждение реле.

Визуально проверьте состояние всех предохранителей, проводки и контактных разъёмов цепи! Перед тем, как приступать к более детальной проверке исправности её компонентов.

В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии со схемами электрооборудования), в какие точки контура и в какой последовательности следуетподключать прибор для наиболее эффективного вывления неисправности.

В число основных диагностических приборов входят тестер электрических цепей или вольтметр. Можно использовать и 12-ти вольтовую контрольную лампу с комплектом соединительных проводов. Индикатор обрыва цепи (пробник) включающий лампу, собственный источник питания и комплект соединительных проводов.

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от постороннего источника. АКБ другого автомобиля, оборудованных зажимами типа «крокодил» и, желательно, прерывателем электрической цепи.

Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

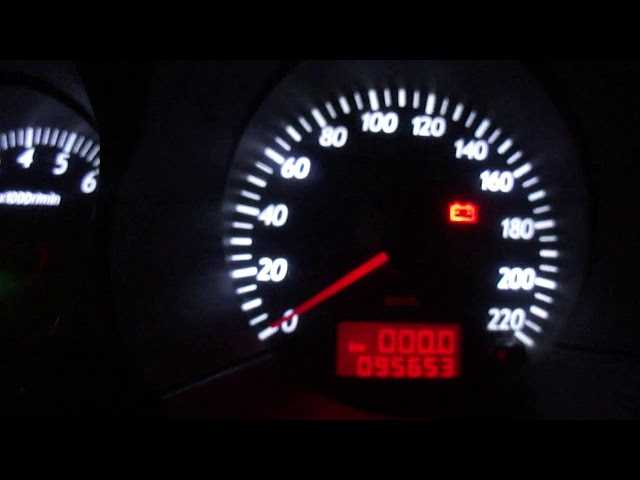

Не работает спидометр на ВАЗ-2112 16 клапанов

Назначение и принцип работы спидометра

Комплект измерителя скорости автомобиля состоит из датчика скорости (ДС), соединительных проводов, сетевого предохранителя и показывающего прибора. На «десятках» устанавливается стрелочный спидометр. Он расположен на торпедо и выполнен в едином блоке с другими приборами и индикаторами. При движении автомобиля стрелка спидометра показывает истинную скорость, а одометр фиксирует пройденное расстояние. Показания отображаются либо на ЖК-дисплее, либо на барабанном счетчике.

На автомобилях ВАЗ-2110 первых выпусков использовался механический привод спидометра, выполненный в виде тросика в металлической оплетке с четырехгранниками с обеих сторон. Для крепления к прибору и приводному устройству имелись специальные накидные гайки. Крутящий момент от вторичного вала коробки передач посредством тросика передавался непосредственно показывающему прибору.

Принцип работы прибора основан на эффекте Холла. Сигнал с ДС передается на электронный блок управления (ЭБУ) и, преобразовавшись, поступает на вход схемы спидометра. Кроме того, он задействован в системе зажигания и подачи топлива на форсунки. ДС представляет собой асинхронный генератор, возбуждаемый постоянными магнитами. Сигнал поступает в ЭБУ в виде электрических импульсов, пропорциональных скорости движения автомобиля. Например, за время прохождения машиной расстояния в 1 км, в блок управления их поступает около 6 тыс.

Признаки и причины неполадок ДС

На вазовских «десятках» установлены стрелочные показывающие приборы, т. е. о величине скорости судят по углу ее отклонения. Если во время езды скачет и прыгает стрелка спидометра, лежит на «нуле» или показывает значения, не соответствующие истинным, а одометр не фиксирует пройденный путь, то это говорит о поломке ДС.

Такая ситуация возникает из-за загрязнения контактной колодки датчика, т. к. первичный прибор расположен на корпусе коробки передач под капотом и не защищен от попадания грязи. Колодка может быть подвержена воздействию паров масла, проникающих через поврежденные уплотнители. Это приводит к потере контакта и, как следствие, к неправильным показаниям спидометра. Такая поломка может возникнуть как у датчиков с квадратным разъемом, так и с круглым. Различие между ними состоит в том, что первые используются в системах Bosh, а вторые — в «Январь 4» и GM.

При выходе из строя датчика скорости часто наблюдается неустойчивая работа двигателя на холостом ходу, а также повышается расход топлива. В этом случае проводится замена ДС. При выборе исправного датчика желательно подобрать модель, которая идентична старому. Предпочтение отдается изделиям, распиновка контактов которых указана в виде «-», «А» и «+», а не цифровому обозначению. Это поможет при ремонте прибора и замере сигнала на выходе.

Инструкция по замене своими руками

Теперь ознакомимся с процедурой замены устройства. Перед заменой нужно купить новый датчик. Лучше всего приобрести ДС с металлическим штоком — такие устройства считаются более надежными и обычно работают значительно дольше. В вопросе замены нет ничего сложного, подробно процедура описана ниже (видео опубликовано пользователем Инзилем Назмутдиновым).

Особенности конструкции электрооборудование Джили МК

Электрооборудование автомобиля выполнено по однопроводной схеме. Отрицательные выводы потребителей и источников электроэнергии соединены с «массой», функцию которой выполняет кузов автомобиля.

Электрические цепи системы управления двигателем выполнены по многопроводной схеме. Соединены с «массой» автомобиля только через электронный блок управления.

Питание потребителей осуществляется от аккумуляторной батареи (при неработающем двигателе). А также от генератора (при работающем двигателе).

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания. Он состоит из контактной части и механического противоугонного устройства с замком.

Особенностью схемы электрооборудования автомобиля является подключение ряда элементов через электронный блок управления (ВСМ).

К таковым относятся омыватель и стеклоочиститель ветрового окна, плафон освещения салона, замки дверей, электростеклоподъемники.

А также, обогреватель стекла двери задка, задние противотуманные фонари, габаритные огни и прочие.

Схемы электрообоудования автомобиля можно посмотреть здесь: Электросхемы Джили МК, Джили МК Кросс.

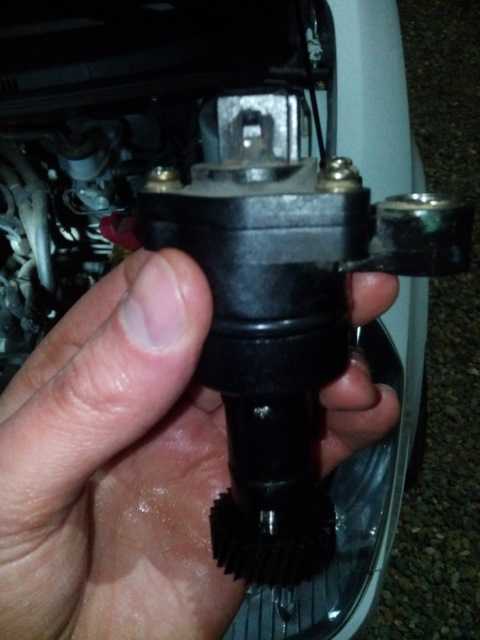

Датчик скорости Джили МК и Кросс

Датчик скорости Джили МК/Кросс, как во многих современных автомобилях устанавливается на коробке передач, точнее, в её задней части. Принцип работы основан на «эффекте Холла». В чём он заключается? На ЭБУ передаётся импульсный сигнал, частота которого прямо пропорциональна быстроте вращения ведущих колёс. Алгоритм вычисления строится на том, что за один пройденный километр датчик транслирует примерно шесть тысяч электромагнитных импульсов. Чем быстрее едите – чаще передаётся сигнал.

На основе переданной информации со счётчика, ЭБУ просчитывает оптимальную подачу топлива. Например, когда перестаете давить на педаль газа, расход топлива резко сокращается. Вывод: нормально работающий ДС экономит бензин. Кроме того, уведомление о скорости передвижения выводится на приборную панель (показания спидометра). С ЭБУ эта информация уходит на контроллер — он отвечает за правильную работу двигателя на холостых оборотах.

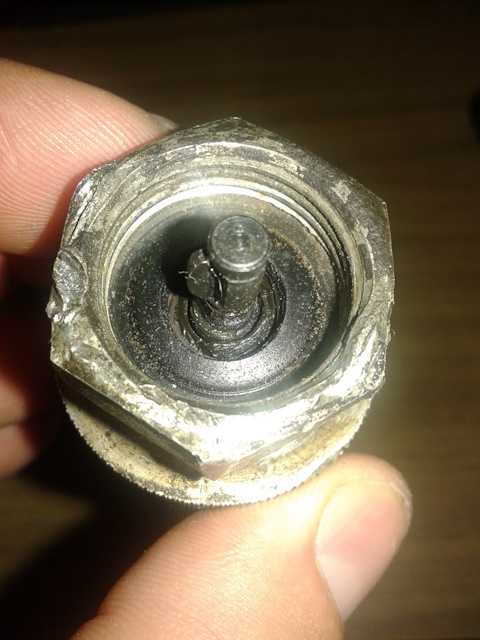

Эта деталь не подвергается сильному внешнему воздействию, но периодически она выходит из строя, требует замены.

Стоит задуматься о диагностике датчика скорости, если:

• машина перестала держать холостые обороты;
• спонтанно возрастает расход бензина;
• показания спидометра не соответствуют действительности/он не работает;
• снижается мощность двигателя

Конечно, можно отвезти своего железного коня на сервис, отдать в умелые руки мастеров. Это было бы слишком просто, не так ли? Многие автовладельцы не ищут лёгких путей. Тем более что замена датчика скорости вполне выполнима своими силами. Ни подъёмника, ни каких-то специальных приспособлений не понадобится. Ниже мы расскажем, как это сделать.

Из инструментов должен быть под рукой ключ на 12 и отвёртка. Где находится ДС уже написали выше — в задней части коробки передач.

Последовательность действий у вас будет такая:

1. Отсоединяете аккумулятор и колодку жгута проводов от ДС;
2. Выворачиваете болт крепления фиксатора, снимаете фиксатор датчика;
3. Извлекаете ДС из отверстия в коробке передач;
4. Отвёрткой поддеваете привод и снимаете стопорное кольцо. Сейчас привод легко извлечётся из корпуса ДС;

Устанавливаете новый датчик в порядке, обратном снятию.

Как видите, процесс выполним «на коленках», сложного нет.

Каждого экономного автовладельца интересует вопрос: «как продлить жизнь датчику»? Есть несколько факторов, из-за которых он быстрее выйдет из строя.

В первую очередь — это любовь к высоким скоростям, когда у ДС пластиковый хвостовик. Он быстрее разобьётся тросиком. Отдавайте предпочтение датчикам с металлическим хвостовиком, прослужат дольше.Сам тросик также может прийти в негодность, на него оказывают влияние реагенты и влага с дороги. Чтобы продлить ему жизнь, обрабатывайте периодически его машинным маслом, закачивая его под оплетку через шприц.

Влага и реагенты также враги контактов ДС. Под их воздействием быстрее происходит процесс окисления, что ухудшает проводимость напряжения. Тогда возникает угроза короткого замыкания, после которого замена ДС будет уже обязательной.

Проверки наличия напряжения питания

Проводятся в случае нарушения электрической цепи. Подключите один из проводов тестера электрических цепей к отрицательной клемме АКБ. Либо обеспечьте хороший контакт с кузовом автомобиля (или одной из точек «массы» на кузове автомобиля).

Другой провод тестера подсоедините к контакту разъёма проверяемой цепи, предпочтительно ближайшему к АКБ или предохранителю.

Если контрольная лампа тестера загорается, напряжение питания на данном отрезке цепи есть, что подтверждает исправность цепи между данной точкой цепи и АКБ.

Действуя таким же образом, исследуйте остальную часть цепи. Обнаружение нарушения напряжения питания свидетельствует о наличии неисправности между данной точкой цепи и последней из проверенных ранее. Где было напряжение питания.

В большинстве случаев причина отказа заключается в ослаблении контактных разъёмов и повреждении самих контактов (окисление).

Как поменять датчик скорости на Geely CK

Неисправность датчика скорости с одной стороны особых неприятностей не сулит. Ну, подумаешь, не показывает спидометр. Ведь можно прекрасно ориентироваться по тахометру – и момент переключения с низшей передачи на высшую, и даже ориентировочную скорость при определенных оборотах на той или иной передаче опытные водители определяют довольно легко. Тем более, что на таком автомобиле, как Geely CK, тахометр имеется. Между тем, реальная скорость может существенно отличаться, ведь она зависит и от давления в шинах, и от типа резины (высота), в которую обут автомобиль, и от многих других факторов. И чтобы предохранить себя от возможных неприятностей, в случае выхода датчика из строя, лучше все же его заменить. Тем более, что такие запчасти на Джили СК стоят не дорого, а работа по замене датчика скорости Geely CK делается в гаражных условиях без особого инструмента.

К слову сказать, демонтаж датчика производится так же и в некоторых случаях других ремонтных работ. Например, когда вы снимаете коробку передач. И знать порядок операций будет все же не лишним. Итак, вам понадобятся два рожковых ключа —  на 10 и на 27, и, в случае замены датчика, датчик скорости Джили СК.

Датчик расположен на коробке передач, сверху, со стороны перегородки между салоном и подкапотным пространством.

1.      Отсоедините на аккумуляторе минусовую клемму: все работы, касающиеся электрических элементов (датчики, свечи, лампы и т.д.) всегда начинайте с этой процедуры.

2.      Нажав на два выступающих вверх пластиковые фиксаторы, потяните разъем подключения датчика в сторону салона и отключите датчик.

3.      Ключом на 27, отверните датчик за имеющейся на его корпусе специальный шестигранник.Впрочем, чаще всего датчик свободно откручивается рукой.

4.      Вкрутите новый датчик на место, затянув его без особых усилий. Помните, что корпус датчика изготовлен из хрупкого сплава, и чрезмерное усилие может сорвать на нем резьбу или вовсе разрушить корпус.

5.      Подсоедините разъем датчика, подключите минусовую клемму аккумулятора.

После установки датчика, сделайте пробный заезд, чтобы убедиться, что датчик работает. Используя GPS на своем смартфоне, можно отлично проверить точность показания вашего спидометра, для чего подключившись к спутнику и включив программный GPS-навигатор на смартфоне, сделайте проверочные заезды на скоростях: 20, 40, 50, 60, 80 и 100 км. Сверив показания спидометра с данными GPS-навигатора, вы будете знать погрешность, которой обладает ваш спидометр.

Возможно, вам будет интересно:Как поменять масло и масляный фильтр на Chery A13/ЗАЗ Forza​

Датчик скорости Джили МК и Кросс

Датчик скорости Джили МК/Кросс, как во многих современных автомобилях устанавливается на коробке передач, точнее, в её задней части. Принцип работы основан на «эффекте Холла». В чём он заключается? На ЭБУ передаётся импульсный сигнал, частота которого прямо пропорциональна быстроте вращения ведущих колёс. Алгоритм вычисления строится на том, что за один пройденный километр датчик транслирует примерно шесть тысяч электромагнитных импульсов. Чем быстрее едите – чаще передаётся сигнал.

На основе переданной информации со счётчика, ЭБУ просчитывает оптимальную подачу топлива. Например, когда перестаете давить на педаль газа, расход топлива резко сокращается. Вывод: нормально работающий ДС экономит бензин. Кроме того, уведомление о скорости передвижения выводится на приборную панель (показания спидометра). С ЭБУ эта информация уходит на контроллер — он отвечает за правильную работу двигателя на холостых оборотах.

Эта деталь не подвергается сильному внешнему воздействию, но периодически она выходит из строя, требует замены.

Стоит задуматься о диагностике датчика скорости, если:

Конечно, можно отвезти своего железного коня на сервис, отдать в умелые руки мастеров. Это было бы слишком просто, не так ли? Многие автовладельцы не ищут лёгких путей. Тем более что замена датчика скорости вполне выполнима своими силами. Ни подъёмника, ни каких-то специальных приспособлений не понадобится. Ниже мы расскажем, как это сделать.

Из инструментов должен быть под рукой ключ на 12 и отвёртка. Где находится ДС уже написали выше — в задней части коробки передач.

Последовательность действий у вас будет такая:

Как видите, процесс выполним «на коленках», сложного нет.

Каждого экономного автовладельца интересует вопрос: «как продлить жизнь датчику»? Есть несколько факторов, из-за которых он быстрее выйдет из строя.

В первую очередь — это любовь к высоким скоростям, когда у ДС пластиковый хвостовик. Он быстрее разобьётся тросиком. Отдавайте предпочтение датчикам с металлическим хвостовиком, прослужат дольше.Сам тросик также может прийти в негодность, на него оказывают влияние реагенты и влага с дороги. Чтобы продлить ему жизнь, обрабатывайте периодически его машинным маслом, закачивая его под оплетку через шприц.

Влага и реагенты также враги контактов ДС. Под их воздействием быстрее происходит процесс окисления, что ухудшает проводимость напряжения. Тогда возникает угроза короткого замыкания, после которого замена ДС будет уже обязательной.

geelyemgrand.ru

Как поменять датчик скорости на Geely CK

Неисправность датчика скорости с одной стороны особых неприятностей не сулит. Ну, подумаешь, не показывает спидометр. Ведь можно прекрасно ориентироваться по тахометру – и момент переключения с низшей передачи на высшую, и даже ориентировочную скорость при определенных оборотах на той или иной передаче опытные водители определяют довольно легко. Тем более, что на таком автомобиле, как Geely CK, тахометр имеется. Между тем, реальная скорость может существенно отличаться, ведь она зависит и от давления в шинах, и от типа резины (высота), в которую обут автомобиль, и от многих других факторов. И чтобы предохранить себя от возможных неприятностей, в случае выхода датчика из строя, лучше все же его заменить. Тем более, что такие запчасти на Джили СК стоят не дорого, а работа по замене датчика скорости Geely CK делается в гаражных условиях без особого инструмента.

К слову сказать, демонтаж датчика производится так же и в некоторых случаях других ремонтных работ. Например, когда вы снимаете коробку передач. И знать порядок операций будет все же не лишним. Итак, вам понадобятся два рожковых ключа —  на 10 и на 27, и, в случае замены датчика, датчик скорости Джили СК.

Датчик расположен на коробке передач, сверху, со стороны перегородки между салоном и подкапотным пространством.

1.      Отсоедините на аккумуляторе минусовую клемму: все работы, касающиеся электрических элементов (датчики, свечи, лампы и т.д.) всегда начинайте с этой процедуры.

2.      Нажав на два выступающих вверх пластиковые фиксаторы, потяните разъем подключения датчика в сторону салона и отключите датчик.

3.      Ключом на 27, отверните датчик за имеющейся на его корпусе специальный шестигранник.Впрочем, чаще всего датчик свободно откручивается рукой.

4.      Вкрутите новый датчик на место, затянув его без особых усилий. Помните, что корпус датчика изготовлен из хрупкого сплава, и чрезмерное усилие может сорвать на нем резьбу или вовсе разрушить корпус.

5.      Подсоедините разъем датчика, подключите минусовую клемму аккумулятора.

После установки датчика, сделайте пробный заезд, чтобы убедиться, что датчик работает. Используя GPS на своем смартфоне, можно отлично проверить точность показания вашего спидометра, для чего подключившись к спутнику и включив программный GPS-навигатор на смартфоне, сделайте проверочные заезды на скоростях: 20, 40, 50, 60, 80 и 100 км. Сверив показания спидометра с данными GPS-навигатора, вы будете знать погрешность, которой обладает ваш спидометр.

Возможно, вам будет интересно:Как поменять масло и масляный фильтр на Chery A13/ЗАЗ Forza​

zapchasti-chery.com.ua

Локализация места обрыва в электрооборудование Джили МК

При диагностике подозреваемого в наличии обрыва участка электрической цепи визкально обнаружить причину неисправности оказывается довольно сложно. Так как бывает тяжело визуально проверить клеммы на появление коррозии. Или нарушение качества их контактов из-за ограниченого доступа к ним (обычно клеммы закрыты корпусом контактного разъёма).

Резкое подёргивание корпуса колодки жгута проводов на датчике или самого жгута проводов во многих случаях приводит к восстановлению контакта. Не забывайте об этом при попытках локализации причины отказа цепи, подозреваемой в наличии обрыва.

Не стабильно возникающие отказы могут быть следствием окисления клемм или нарушения качества контактов.

Диагностика неисправностей электрических цепей не представляет собой трудную задачу при условии четкого представления того, что электрический ток поступает ко всем потребителям (лампа, электромотор и т п). От АКБ по проводам через выключатели, реле, предохранители, плавкие вставки, а затем возвращается в батарею через «массу» (кузов) автомобиля.

Любые проблемы, связанные с отказом электрооборудования, могут быть вызваны прекращением подачи на них электрического тока от АКБ или возврата тока в АКБ.
