Неисправности стартера на «девятке» и борьба с ними

Опубликовано: 17 Ноя 2021Рубрика: Вопросы по ремонтуАвтор: editor

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Типичные неисправности стартера

Все поломки стартерных механизмов делятся на два типа: механические и электрические. При выходе из строя рабочих элементов шестерёнок бендикса, маховика (их износу, либо повреждению зубьев), нарушению работы рычага привода, обгонной муфты, возвратной пружины – причина поломки механическая, при этом стартер ремонтопригоден. Изношенная деталь подлежит замене.

Нарушения режима работы в электрике стартера сложнее: сгоревшая обмотка коллектора или якоря, сломанный редуктор, изношенные щётки восстановлению не подлежат, в этом случае меняют весь механизм в сборе на новый. Единственная деталь в электроцепи, которую можно заменить без последствий – это втягивающее реле. Часто сбои в электрике происходят в результате попадания влаги, загрязнений, из-за чего возможно падение мощности, короткие замыкания и окисление контактов. Такого рода неисправности устраняют чисткой электрических элементов с последующей обработкой специальными антикоррозийным составом.

Характерные признаки неисправности стартера:

При включении зажигания (подачи тока с АКБ) стартер не крутит, слышен щелчок, пуска двигателя не происходит: возможная причина – выход из строя реле, поломка редуктора, заклинивание шестерёнок передаточных узлов бендикса или маховика, короткое замыкание щёток.
Стартер запускается медленно с потерей мощности оборотов вала и посторонним скрежетом – механическое повреждение передаточных звеньев, обрыв обмотки в коллекторе или якоре, загрязнение внутренних узлов.
После запуска двигателя стартер продолжает работу – выход из строя втягивающего реле, поломка возвратной пружины или обгонной муфты.
Зажигание не срабатывает, либо срабатывает с запозданием и последующей потерей мощности, недостаточной для поворота коленчатого вала – нарушения в электроцепи, окисление клемм, обрывы в обмотке якоря.
Стартер не реагирует на поворот ключа в замке зажигание – не поступает ток с аккумуляторной батареи: нарушены контакты на клеммах АКБ, либо она разряжена.

Диагностику электрических причин неисправностей можно произвести, не снимая стартер, с помощью специального оборудования (микрометром или тестером) замерив показатели мощности и силы тока на якоре, контактах втягивающего реле и возвратной муфте. Первый признак электрической поломки – падение напряжения во время пуска. Нормой считается отклонение в 1-2 Вольт при включении зажигания, большие отклонения (возможно в два раза) – верный признак того, что неисправны щётки, обмотка, либо втулки. Если с электрикой всё в порядке и показатели в норме, то для определения механической причины поломки стартер демонтируют, разбирают, устанавливая возможные повреждения визуально.

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

Щетки;
Якорь;
Обгонная муфта;
Тяговое реле;
Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

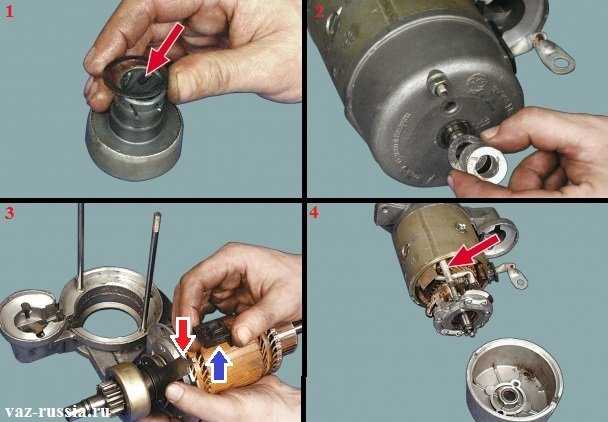

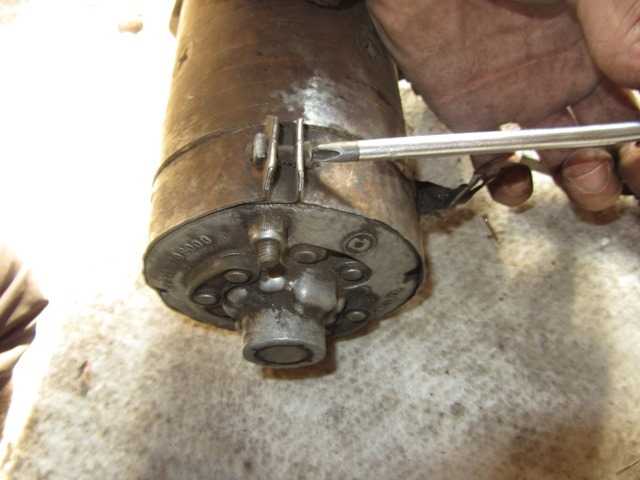

Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.

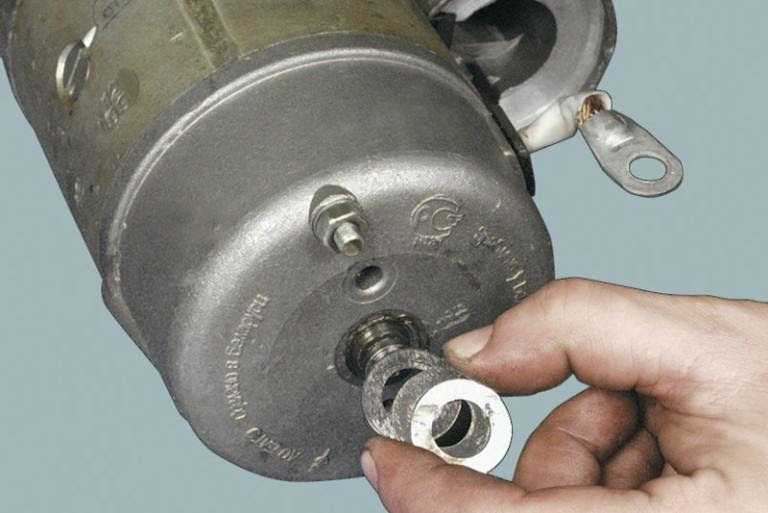

Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.

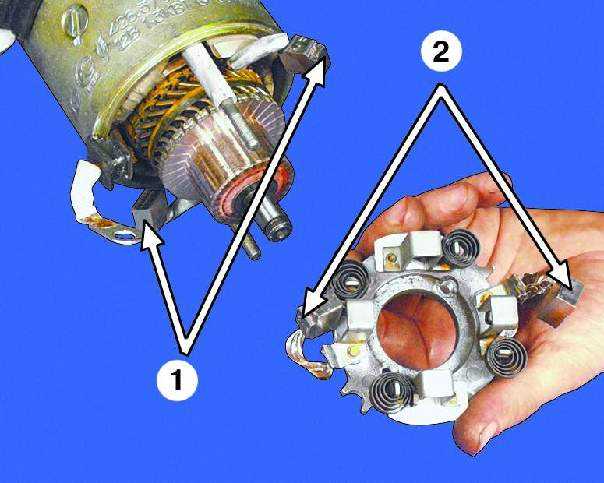

Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

Снимите корпус со стартером.
На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

Снимите стопорное кольцо, расположенное возле обгонной муфты.
Снимите ограничительное кольцо.
Демонтируйте пластиковый упор рычага, что позволит достать якорь.
Достаньте промежуточную опору с вала.
Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

Чтобы снять реле, открутите два винта, расположенные спереди;
Приподнимите реле, отсоедините от рычага якорь;
Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Реле

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

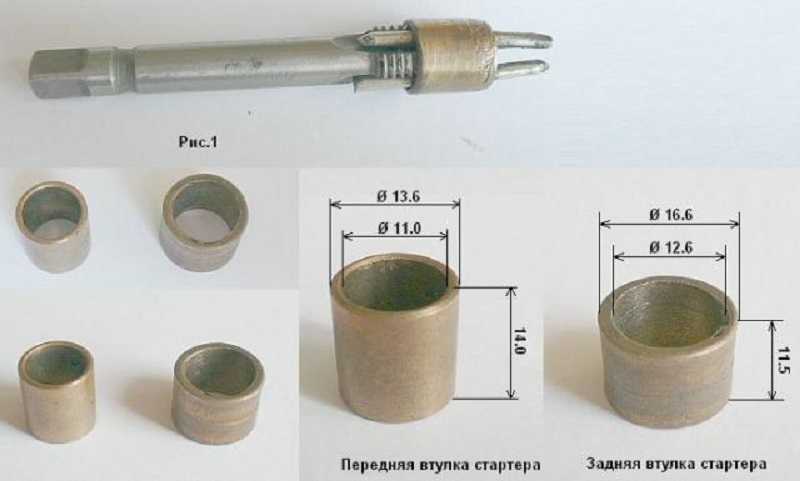

Втулки

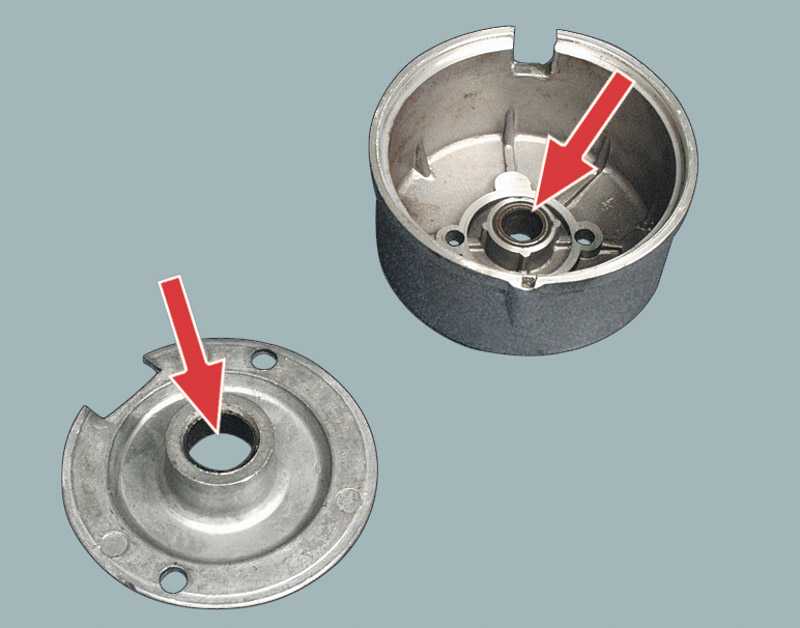

В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

Загрузка …

Проверка состояния

Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.

Для этого рассмотрим две ситуации, указывающие на его неисправность.

Ситуация	Ваши действия
Реле издает щелчки, но якорь не крутится	Если имеются щелчки от реле, проверьте состояние якоря. Для этого клеммы втягивающей релюшки перемыкаются большой отверткой или куском сварочного кабеля к клеммам на концах. Взяв тонкий провод или отвертку, вы легко можете сжечь клеммы. При работающем якоре после замыкания клемм якорь закрутится, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта
Реле полностью молчит	Даже если после замыкания клемм тишина, проблему следует искать в стартере. Реле тут уже не играет никакой роли

Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.

Непосредственный ремонт

Не стоит думать о том, что перед снятием стартера, необходимо поднять на смотровую яму автомобиль ваз 2109. Ремонт стартера начинаем проводить после его полного снятия. Итак, начинаем:

проверка реле стартера ваз 2109

проверка щеток стартера

Продолжаем работать с ваз 2109. Стартер, ремонт которого проводится своими руками, нужно тщательно осмотреть. На данном этапе можно даже вооружиться увеличительным стеклом, дабы лучше все видеть. Переходим к следующему действию:

На ваз 2109 ремонт стартера своими руками подразумевает и тщательную проверку обмотки якоря.

На автомобиле ваз 21099 ремонт стартера, где якорь в порядке, подразумевает еще осмотр и проверку коллектора. Несколько важных советов:

На автомобиле ваз 21093 ремонт стартера, как и на ваз 21099 и 2109, после проверки обмоток, подразумевает осмотр муфт и шестерен. Для этого проводим операции следующего типа:

Видео, конечно может помочь в этом вопросе, но прежде всего следует понимать, что вы делаете и как оно работает.

Инструкция рекомендует также все детали, которые трутся, смазать машинным маслом для профилактики. Научившись ремонтировать стартер своими руками, мы получаем уникальную возможность не только чинить свою любимую машину качественно, но и реально экономить. Ведь цена на новый стартер не дешева в магазинах, да и найти хороший не всегда бывает возможно.

Источник

Роль элемента

Реле стартера

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

Схема элемента

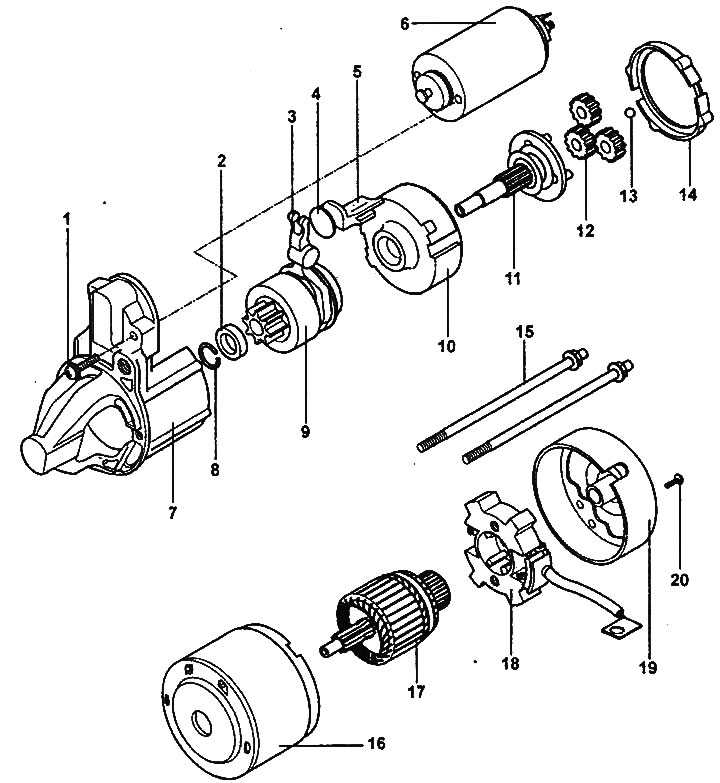

Редукторный или роторный стартер на ВАЗ 2109?

Сегодня я расскажу на собственном примере об отличиях редукторного и роторного стартеров! Долго же я мучился с этим роторным стартером, установленным ещё в далёком 98м году в Тольятти на конвейере АвтоВАЗ. Мучения у владельцев, как правило, начинаются при стечении некоторых обстоятельств)) Например, когда аккумулятору несколько лет и имеются проблемы с системой питания или зажигания. То есть, при переливе карбюратора или лёгкой неисправности трамблёра, когда и без того тяжело завестись (а надо на работу), тут на помощь в подсерании дня приходит наша батарейка =) Мы пытались завестись. Вот совсем чуть-чуть оставалось и должно было “схватить”, но аккумулятор умер=( А дальше психи, ненависть ко всему на свете, отчаяние. Всем это знакомо!

Вот это — мой старый стартер. Роторный. Ремонтированный раз 5 уже.

Автомобиль от папы мне достался сравнительно недавно. Ранее, я не мог повлиять на её судьбу да и почему-то не интересовался, как и что там у папы. Он в Будённовске жил, я в Москве. Но теперь-то…

Занимаясь вплотную изучением нашего и не нашего автопрома, я узнал, что на современных автомобилях стоят редукторные стартеры. Ну, я и прикупил себе новёхонький блестящий стартер ЗИТ.

Ну, а теперь про отличия.

— Что я могу сказать о стоковом стартере, который ставился в ВАЗ 2109 в те годы. Ну, для начала, он роторный

Стартер ВАЗ 2109: где находится, как снять, замена

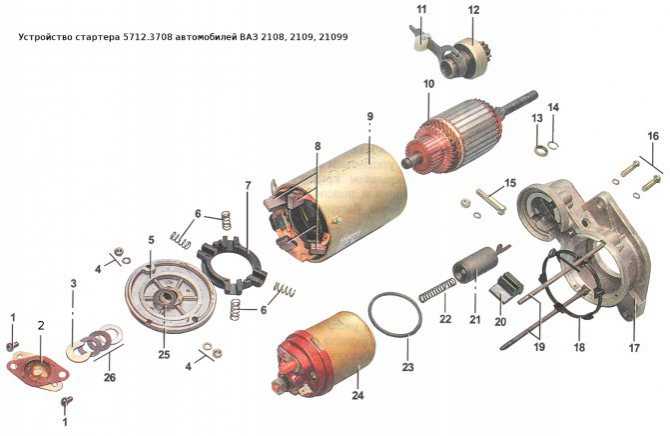

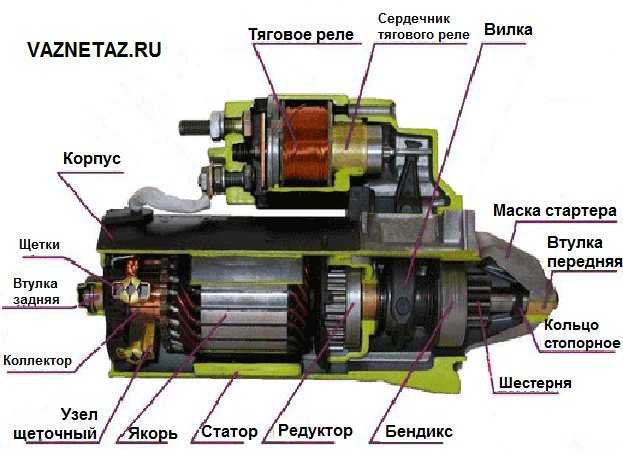

Стартер ВАЗ 2109 имеет классическую конструкцию электродвигателя со щёточным узлом, обмоткой, редуктором и возвратным электромагнитным реле. Принцип работы механизма состоит в раскрутке коленчатого вала двигателя до полного запуска цикла зажигания – возгорания топливной смеси в цилиндрах и включения генератора. Питание стартера в общей электроцепи автомобиля происходит от аккумуляторной батареи постоянного тока, после срабатывания привода коленвала, когда его крутящий момент становится больше, чем скорость вращения маховика, втягивающее возвратное реле даёт импульс на возвратную муфту, отключая приводной узел.

Штатные стартеры на модели ВАЗ 2108, 2109 и модификации 21099 «Самара» – взаимозаменяемы и подходят к любой из этих модели как по техническим характеристикам, так и по установочным креплениям. За всё время производства модели ВАЗа этой серии комплектовались в основном тремя типами стартера с оригинальными номерами:

3708 – базовая версия с кольцевым коллектором и приводом роторного типа. Его мощность составляет 1,3 Квт при потребляемой силе тока в 40 А.
3708 – модернизированная версия предыдущего с цилиндрическим коллектором, мощностью в 1,3 Квт и силой тока в 60 А.
3708 – усовершенствованный стартер для семейства «Лада-Самара» с металлокерамической втулкой для рабочей части вала якоря мощностью в 1,5 Квт и значением силы тока на холостом ходу в 80 А.

Различия в конструктивных особенностях этих стартеров небольшие – изменения были внесены в элементы коллекторных узлов, приводов бендикса и некоторых материалов втулок, выполненных из металлокерамики. Версия 5712.3708 позже была оснащена редуктором привода планетарного типа.

Типичные неисправности

Прежде чем искать неисправности механизма, необходимо изучить его устройство и принцип работы. Стартер на ВАЗ конструкцией схож с аналогичным узлом автомобиля УАЗ. Он состоит из электромотора, тягового реле, муфты свободного хода с шестерней. Обеспечивают вращение шестерни, ротора и движение муфты втулки.

Внешний вид механизма

Назначение пускового механизма – превращать электрическую энергию во вращательное движение шестерни привода. Электроток поступает на полюса силового агрегата благодаря щеткам. В этот же момент выдвигается муфта, и шестерня соединяется с венцом маховика. После запуска мотора муфта возвращается на место.

Неисправность стартового устройства можно определить по следующим признакам:

медленно крутится или не крутится совсем;
посторонний шум во время запуска силового агрегата;
крутится, но отсутствует сцепление между венцом маховика и шестерней;
начинает вращаться вместе с маховиком, но спустя время зацепление пропадает;
устройство никак не реагирует на поворот ключа в замке зажигания.

В первую очередь следует проверить работу электросети машины, зарядку аккумулятора, качество контактов разъемов и клемм. Кроме того, нужно проверить предохранитель, отвечающий за работу пускового механизма и реле (автор видео — Иван Матиешин).

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

обмотка;
щеточный узел;
втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.

Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.

Сборка и установка

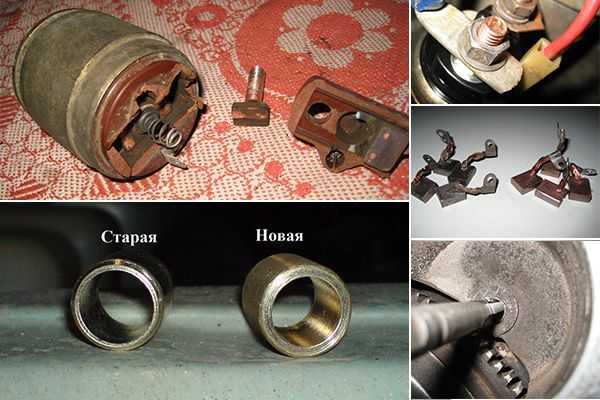

Но стоит поговорить о том, что такое втулка стартера ВАЗ 2109. Ее вы можете увидеть в задней крышке. Она изготовлена из бронзы и необходима для осуществления питания ротора. Кроме того, она выполняет функции подшипника. Но не стоит забывать, что имеется еще одна втулка. Находится она в блоке двигателя. И ее тоже необходимо менять своевременно. В противном случае ротор будет иметь осевое биение, контакт окажется плохим. Следовательно, проворачиваться коленвал будет медленно.

Собирать на автомобиле ВАЗ 2109 стартер необходимо в обратной последовательности. И только лишь после подключения всех силовых проводов устанавливать аккумуляторную батарею на место

Обратите внимание на то, что некоторые модели «одноразовые» (они стоят намного дешевле, нежели стоковые). Провода щеток в них не откручиваются, поэтому приходится их обрезать и припаивать новые

Качество пайки, конечно, не всегда на высоте. А если учесть тот факт, что происходит нагрев во время прокрутки, можно сделать вывод: лучше не жалеть средств и приобрести стартер той модели, которая поставляется на конвейер. Вы его хотя бы отремонтировать сможете.

Замена стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Стартер — он нужен только лишь для того чтобы завести машину, потом при работе двигателя он уже отключается (Его бендикс с шестерней заходит назад и тем самым выходит из зацепления с маховиком), сейчас мы вам всё объясним если вы не поняли, вы уже знаете что такое маховик? Это деталь которая устанавливается на конце коленчатого вала (Прямо на кончике она закреплена), маховик крутиться по своей оси если завести двигатель у автомобиля (Коленвал тоже крутиться вместе с ним, да и благодаря нему то и крутиться маховик вить если коленвал будет стоять на месте, то и маховик уже никак не сдвинешь), а стартер вставлен своей передней частью (Маской) во внутрь этого самого маховика и когда вы начинаете заводить двигатель у автомобиля, бендикс с шестерней входит в зацепление в стоящий на месте маховик (Там шестерня стартера соприкасается с зубьями маховика), после вхождения на стартер идёт ток и шестерня у стартера начинает вращаться (Скорость вращения шестерни 250 оборотов коленчатого вала в минуту, соответственно 4 оборота в секунду), тем самым (Шестерня стартера вить в зацеплении с маховиком) и маховик начинает тоже вращаться, ну а вместе с маховиком и коленчатый вал вращается благодаря которому и заводиться двигатель у автомобиля, а когда вы убираете руку с ключа зажигания он при помощи пружинки отводится назад и тем самым бендикс у стартера тоже возвращается на своё место (Выходит из зацепления шестерня при этом с маховиком), таким образом автомобиль и заводится.

Примечание! Передне-приводные автомобили гораздо удобней в ремонте чем классика, поэтому для замены стартера на Самарах много инструментов и времени не нужно (В классике же чтобы снять стартер, нужно двигатель немного разобрать потому что до него никак не подлезешь, так как он стоит в очень не удобном месте), запаситесь самое главное: Гаечными ключами и ямой смотровой для того чтобы подлезть под днище у автомобиля!

Где находиться стартер? На автомобилях семейства Самара или Самара 2 (Без разницы), стартер располагается в одном и том же месте, если смотреть с верхней части автомобиля то первое что вам нужно будет найти, так это аккумуляторную батарею (Она красной стрелкой на маленьком фото показана), потом заглянув по глубже в моторный отсек вы сможете уже сам стартер увидеть (Он белый стрелкой указан), проще всего его менять и смотреть на него с нижней части автомобиля, то есть загоняете автомобиль на смотровую яму и уже от туда смотрите стартер (Большое фото было сделано из нижней части автомобиля) он будет во внутрь двигателя вставлен.

Когда нужно менять стартер? Когда он автомобиль перестал заводить, вот например вы поворачиваете ключ зажигания а он щёлкает (В это сразу поймёте когда столкнётесь с этой проблемой), или так же ключ зажигания поворачиваете бендикс не входит в зацепление и стартер работает в холостую (В этом случае будет звук как бы стартер крутиться, но двигатель при этом не будет заводиться), ну и ещё один случай, это когда стартер крутиться но очень и очень плохо (Медленно), здесь либо у вас аккумулятор сел зарядите его в таком случае, либо втулки у стартера пришли в негодность и вал сместился в этом случае втулки замените на новые или сам стартер, если у вас нет денег на то чтобы купить новый агрегат, а есть немного времени, то можете снять стартер, разобрать его и поменять в нём все неисправные детали, более подробно о том как производить разборку и сборку стартера, читайте в статье: «Ремонта стартера на автомобиля », там и про замену этих втулок кстати сказано.

Диагностика

Каким же образом определить, что причиной проблемы стали именно изношенные щетки стартера 2109, 2110 модели ВАЗа? Для начала следует убедиться, что в электрической цепи устройства нет обрыва. Проверьте, надежно ли соединение проводов с массой. Если с ними все в порядке, возьмите изолированный провод и подключите плюсовой вывод стартера к положительной клемме аккумулятора. Не забудьте перед этим включить нейтральную передачу и зажигание. Если проблема в проводке, пусковое устройство заработает и заведет двигатель.

Если же этого не произошло, стартер для дальнейшей диагностики придется демонтировать.
