Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Причина

Особенности

Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность

Несоответствие АКБ и генератора

Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

• Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
• Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Решение возникших причин

Специалисты советуют сразу решать проблемы с возникшими причинами маленькой выдаче заряда генератора ВАЗ-2110.

При возникшем слабом контакте необходимо очистить его от загрязнения, попавшего масла. Это можно сделать старой чистой тряпкой с бензином. Если появился видимый износ щеток, предстоит заменить. Не стоит забывать о состоянии колец и пружин

Их тоже важно зачистить

Обрыв контактов можно устранить при помощи замены катушек, которые несложно проверить при помощи вольтметра или лампочки. Катушки требуют замены, если произошло замыкание между витками. Поломка в виде замыкания на корпусе ротора может полностью прекратить работу генератора ВАЗ-2110. Проверяется поломка с помощью лампы (220 В). Если в сети есть хоть малейшее замыкание, она загорится

В таком случае важно заменить обмотку

К механическим повреждениям очень часто относится растяжение ремня. На сегодняшний день это самая распространенная причина поломки генератора, который может выдать мало заряда.

Стоит отметить, что, обнаружив хоть одну из причин плохой работы генератора, следует сразу же исправить ее. В том случае, если вы не имеете опыта в этом, необходимо обратиться на СТО.

Как известно, генератор называют основным органом автомобиля. Он влияет на всю работу системы питания устройств и приборов машины

Если возникает поломка, важно немедленно найти и устранить причину

Рекомендации

Проверяются также подшипники, щетки и обмотки статора и ротора на обрыв и замыкание. Перемотку генератора, если в этом есть необходимость, лучше доверить профессиональному сервису. Сборка проводится в обратной последовательности.

Если на инжекторе ВАЗ 2110, даже после недолгой стоянки садится аккумулятор, то не спешите его выбрасывать. Чистка контактов, отключение «неправильных» потребителей могут решить эту проблему.

А если дополнительно горит контрольная лампа зарядки, то неисправность надо искать в генераторе. Следите за состоянием своего автомобиля, и он вас не подведет.

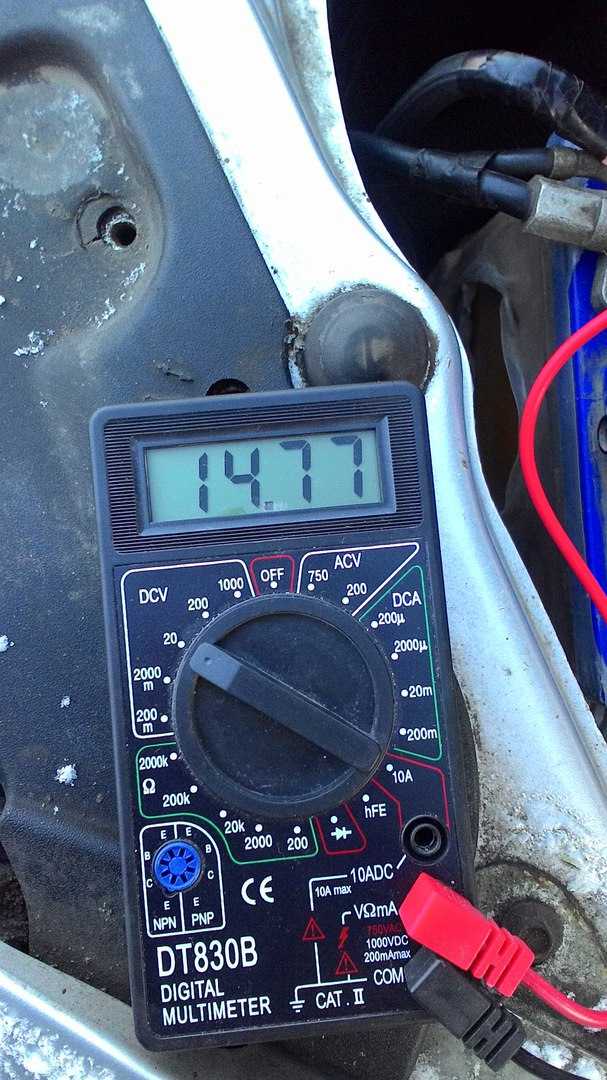

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

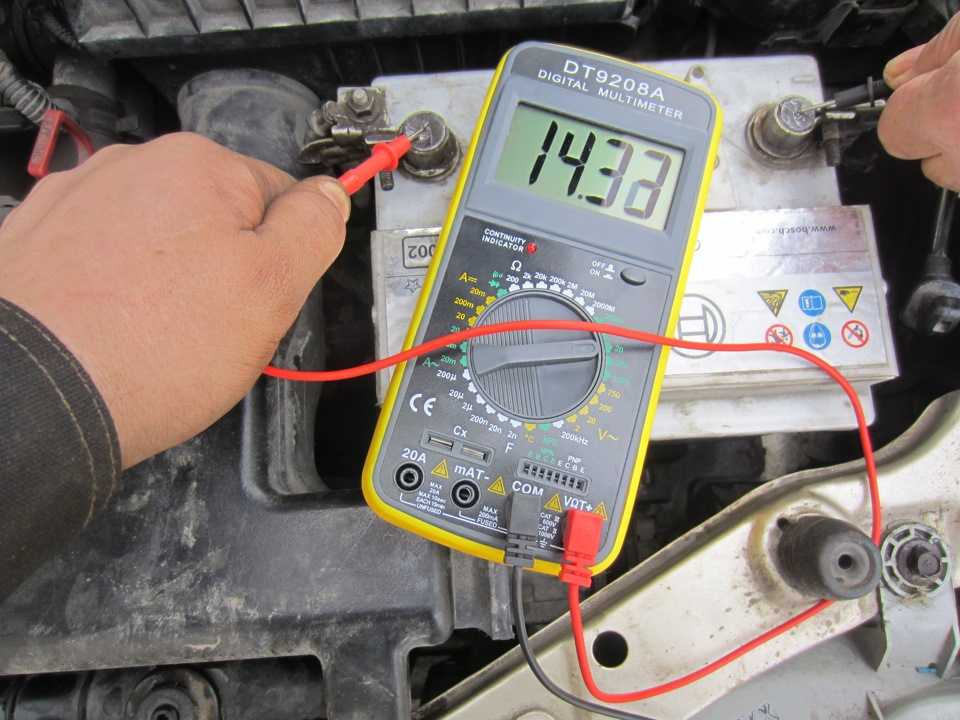

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Поиск неисправностей

Чтобы точно определить источник проблемы с генератором, нужно произвести элементарную проверку. Если у вас нет «добавочных» потребителей энергии, можете сразу искать неисправности генератора, если есть, отключите их все на время. Причем – не выключите, а именно отсоедините от автомобиля.

План проверки:

Замерьте отдачу тока на холодном автомобиле, в то время, когда он не работает, и все системы его жизнеобеспечения отключены. Будет идеально, если отдачи вообще нет. Но такое случается крайне редко. Почти на каждом ВАЗ 2110 где-то из-за недостаточного контакта, локального замыкания и т.п. небольшая отдача все же наблюдается

Но – именно небольшая, а не такая, при которой аккумулятор может сесть за ночь стоянки;
Если все нормально, утечки тока не наблюдается, или они мизерные, аккумулятор не разрядился, подключите обратно все те приборы, которые вы (не важно, самостоятельно или с помощью наемных специалистов) по собственной инициативе установили на автомобиль. Повторите ту же проверку

Если оказалось, что ток активно утекает, значит – причина не в АКБ и не связана с генератором, виновато именно не предусмотренное конструкторами ВАЗ 2110 устройство;
Но если и тогда отдачи не обнаружено, переходим к тщательному обследованию генератора. А здесь возможных неисправностей немало: •    между щетками и кольцами ротора нет достаточного контакта; •    есть обрыв в обмотке возбуждения; •    возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. При этом генератор греется и гудит; •    обмотка возбуждения может замыкать на корпус ротора; •    обрывы могут возникать и в фазовой обмотке статора; •    статор может замкнуть на корпус; •    возможно замыкание «плюса» на корпус; •    в выпрямительном блоке может пробивать диоды; •    механические неисправности также занимают не последнее место в этом списке.

Теперь рассмотрим все вышеозначенные неисправности генератора более подробно.

Не горит лампа

Рассмотрим теперь причины, по которым лампочка зарядки аккумулятора ваз 2110 не горит:

• Если в вашем автомобиле присутствует контрольная лампа проверки работы генератора, то перед запуском двигателя, сразу при включении зажигания, лампочка должна гореть
• Если она не горит, а остальные приборы при этом работают, тогда возможно она просто перегорела
• Так же не исключаем обрыв в приводе возбуждения генератора, либо другая его неисправность
• Если не работают остальные приборы на панели, это означает что пора проверить предохранители ваз
• Если перегорает лампочка, тогда возбуждение генератора происходит через добавочное сопротивление, исходя из этого целостность лампочки, никак не повлияет на работу всей схемы заряда
• Чтобы проверить работоспособность электрогенератора, а так же заряд аккумуляторной батареи нам понадобится мульти тестер (как на фото вверху)
• Стрелочные тестеры требуют правильного соблюдения полярности, при их подключении, и чувствительны к падениям и ударам
• Сначала давайте определимся с неисправным местом, разберемся, неисправен ли сам генератор либо контрольная лампочка с проводом
• Быстрое определение требует отсоединить тонкий проводок от электрогенератора, который выходит от контрольной лампочки, и соединить его с землей (массой) автомобиля затем включить зажигание
• Если загорелась лампа аккумулятора ваз 2110, тогда не исправен сам генератор
• Среди возможных неисправностей встречаются такие как обрыв обмотки генератора, поломка реле регулятора напряжения, износились щётки либо контактные кольца якоря и далее
• В случае, когда лампочка, контролирующая заряд не горит, необходимо проверить на исправность и лампочку и ее провода
• Чтобы выполнить такую проверку не понадобится снятие приборной панели и вытаскивание лампы наружу, для того, что бы рассмотреть внимательно целостность ее нити
• Достаточно будет соединить щуп мультиметра, включенного в режим вольтметра, с корпусом автомобиля, а второй с отключенным проводом
• К стати вместо мультиметра вы можете использовать контрольную лампочку мощностью около 1Ватт
• В исправной цепи наш прибор покажет напряжение аккумулятора, а контрольная лампочка будет светиться в пол накала
• Это означает, что перегорела лампочка контроля заряда
• Если же показания вольтметра разительно отличается от напряжения на батарее, тогда возможно произошел обрыв цепи идущей от контрольной лампочки и до генератора
• Когда лампочка контроля заряда не гаснет при работе мотора необходимо проверить исправность генератора
• То же самое надо сделать, если горения лампочки идет в пол накала
• Для проверки исправности генератора в любом случае нам необходимо будет проверить напряжение на аккумуляторных клеммах при работающем моторе
• При проверке показания напряжения аккумулятора при рабочем генераторе будет в пределах нормы -13,5 – 14,5Вольт
• Проверку следует производить при средних оборотах мотора и при включенных фарах на дальний свет
• Кроме этого горение лампы контроля заряда, при работающем моторе, в пол накала может быть обусловлено утечкой тока через какой-то один из нескольких дополнительных диодов в выпрямительном мосту
• Либо из-за неисправности диода, расположенного в щитке приборов
• Генератор при этом работает нормально и не требует ремонта
• Теперь мы разобрались, почему горит или тухнет лампочка аккумулятора ваз 2110, выявление неисправностей не составит вам труда, а правильно обнаруженная причина – залог успешного ремонта. Дополнительно предлагаю воспользоваться видео материалами по интересующей проблеме.

Основные неполадки

Если генератор начинает барахлить, то главные причины неисправности следует искать либо в бортовой сети, либо же это проблемы самого генератора. Если же генератор дает зарядку, но недостаточную, то, возможно, его слишком «нагрузили», поставив дополнительно к штатному электрооборудованию много других гаджетов, и он работает уже на пределе своих возможностей.

Уж больно наши автомобилисты полюбили тюнинговать ВАЗ 2110, добавляя, например, мощности динамиков, усиливая свет и т.п. Кое- кто в таких случаях меняет АКБ, например, ставит емкостью 70 Ач, вместо обычного ВАЗовского на 55 Ач.

Но если вначале это и может помочь, то со временем такая батарея будет садиться еще быстрее, поскольку штатный генератор не сможет обеспечить ее полную зарядку, не хватит у него для этого мощности.

Основные неполадки

Если генератор начинает барахлить, то главные причины неисправности следует искать либо в бортовой сети, либо же это проблемы самого генератора. Если же генератор дает зарядку, но недостаточную, то, возможно, его слишком «нагрузили», поставив дополнительно к штатному электрооборудованию много других гаджетов, и он работает уже на пределе своих возможностей.

Уж больно наши автомобилисты полюбили тюнинговать ВАЗ 2110, добавляя, например, мощности динамиков, усиливая свет и т.п. Кое- кто в таких случаях меняет АКБ, например, ставит емкостью 70 Ач, вместо обычного ВАЗовского на 55 Ач.

Но если вначале это и может помочь, то со временем такая батарея будет садиться еще быстрее, поскольку штатный генератор не сможет обеспечить ее полную зарядку, не хватит у него для этого мощности.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

• световая индикация аккумуляторной батареи на панели приборов;
• нестабильная работа АКБ (её выкипание или недозаряд);
• различная интенсивность света фар;
• посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

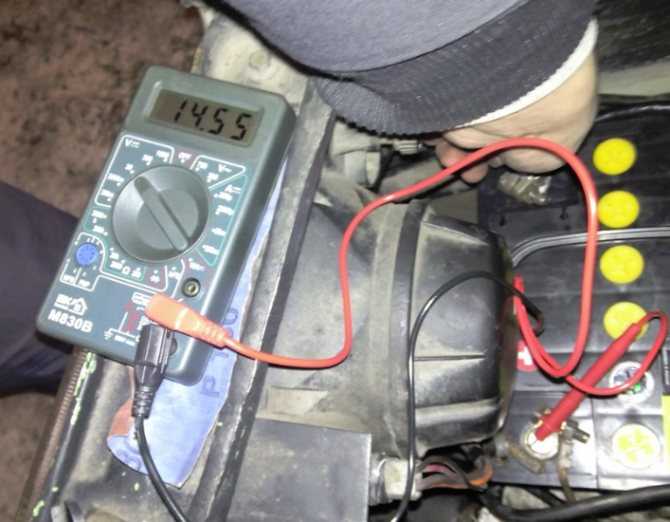

Как проверить напряжение генератора на аккумуляторе

Чтоб автомобиль исправно работал и не подводил в пути, автолюбитель должен повсевременно смотреть за технической исправностью собственного «четырехколесного друга», уделяя при всем этом много внимания авто генератору. Если агрегат выйдет из строя, то аккумулятор не сумеет получать электронной подзарядки, в конечном итоге, машина станет работать только от подпитки АКБ, припаса которого хватит на недолговременный период времени.

Как припас АКБ источится, мотор закончит работать и автомобиль просто остановится, при этом в любом месте. В данном случае автолюбителю придется находить много денег на покупку нового генератора, также на его проверку и установку. А вот процесс контроля технической исправности, при котором самое главное, выслеживать, какое конкретно напряжение должен выдавать

Чтобы автомобиль исправно работал и не подводил в пути, автовладелец должен постоянно следить за технической исправностью своего «четырехколесного друга», уделяя при этом немало внимания автомобильному генератору. Если агрегат выйдет из строя, то аккумулятор не сможет получать электрической подзарядки, в итоге, машина станет работать только от подпитки АКБ, запаса которого хватит на непродолжительный период времени.

Как только запас АКБ источится, мотор перестанет функционировать и автомобиль просто остановится, причем в любом месте. В этом случае автовладельцу придется искать немало денежных средств на покупку нового генератора, а также на его проверку и установку. А вот процесс контроля технической исправности, при котором самое главное, отслеживать, какое именно напряжение должен выдавать при движении генератор ВАЗ-2110, поможет сэкономить денежные средства и знать, что машина не подведет владельца ни при каких обстоятельствах.

Если вы заметите, что генератор работает с перебоями, то нужно проверить функциональность агрегата, тем более что самостоятельно осуществить такой процесс довольно просто, учитывая советы и рекомендации профессионалов своего дела. Однако перед работой автовладелец должен ознакомиться с некоторыми правилами, которые помогут без повреждений проверить исправность агрегата.

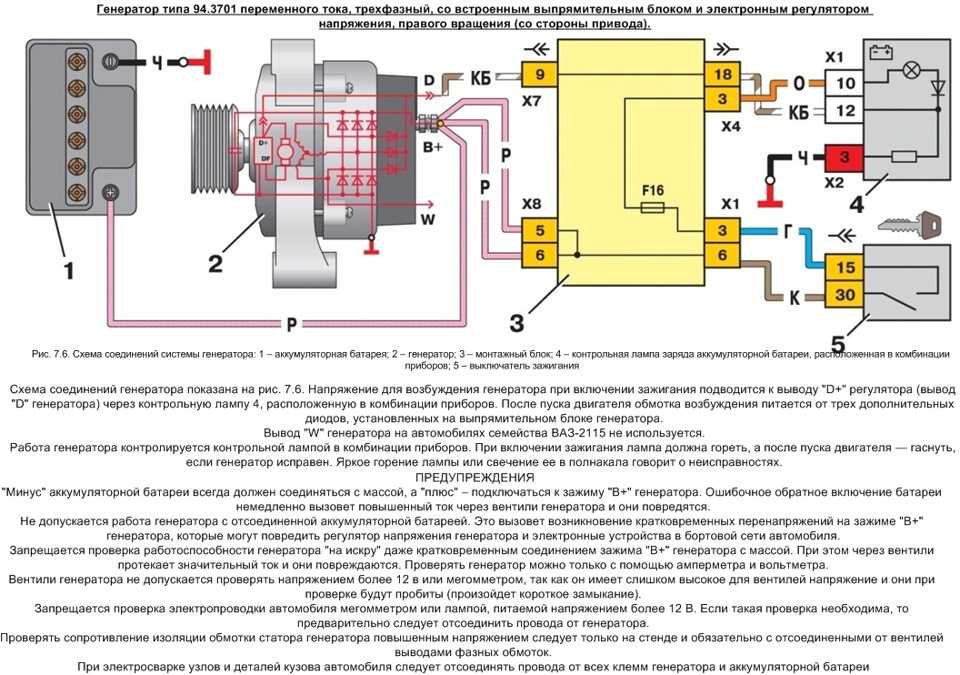

1. Нельзя допускать, чтобы электроагрегат работал с отключенным аккумулятором. Это вызывает всплески напряжения с возможным повреждением элементов генератора и автомобильных систем.
2. Следить за тем, чтобы плюс аккумулятора всегда был подсоединен к зажиму электроагрегата, а минус — на массу. Если перепутать контакты, то через диоды пойдет более сильный ток и они получат пробой.
3. Ни в коем случае нельзя пробовать автомобильный электроагрегат на «искру», мгновенно ломаются диоды из-за скачка электричества. Проверять надо только с помощью специальных измерителей или на стенде.
4. Вентили нельзя контролировать напряжением больше 12 В или с помощью мегомметра, это может привести к короткому замыканию.
5. Электропроводку автомобиля проверять мегомметром или напряжением больше 12 В надо только с отключенным электроагрегатом.
6. В случае необходимости электросварки узлов или деталей кузова требуется в обязательном порядке открепить провода от всех клемм и узлов подключения электрогенератора и аккумулятора.

Механические неисправности

Поэтому, независимо от кого, карбюраторная у вас машина, или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Бесит ваш сайт, удалитесь сами, пишите темы для реальных чайников, в автовазе такого не бывает, нужно подходить к проблеме кардинально, в тазиках все не предсказуемо. Вот скажите мне, весь генератор перебрал, до этого все прозванивалось, все исправно, диоды все исправны, а тока не дает. Поставили с другой машины стартвольт, на холостых 14,1 вольт, задолбался уже, ну реально все в порядке с родным геной

Загорелся индикатор заряда аккумулятора. Снял клемм, заглох авто. Генератор проверили на стенде работает нормально. Перетянул все контакты, массу. Проверил предохранителей. В чем может быть причина?

Главная / Ваз 2110 / Генератор / Почему генератор ВАЗ 2110 не дает зарядку и как это исправить?

От чего зависит срок годности АКБ?

Каждый производитель после изготовления батареи устанавливает гарантийный срок ее эксплуатации.

Кроме этого параметра, существует и фактический период, зависящий от многих факторов — своевременности обслуживания, соблюдения правил эксплуатации, состояния электропроводки и прочих моментов.

Из-за того, что условия обслуживания АКБ отличаются, различается и срок годности изделия.

У автовладельцев, которые эксплуатируют машину только в теплое время года, аккумулятор живет дольше всего. Другое дело, когда автомобиль нужен круглый год, вне зависимости от температуры на улице.

В такой ситуации срок годности АКБ снижается. Это вызвано и тем, что во втором случае водитель может накатать больший километраж.

Также на ресурс аккумулятора влияет:

• Исправность и правильность работы генератора и регулятора напряжения.
• Подключение к электропроводке автомобиля дополнительного оборудования, имеющего большой номинальный ток.
• Режим эксплуатации. Меньше всего «живут» аккумуляторные батареи на такси, которые прохаживают большой километраж в течение года. Кроме того, такие автомобили работают в режиме частого пуска двигателя, что создает нагрузку на АКБ и генератор. При активном применении транспортного средства срок службы источника питания не превышает 1,5 лет.

При обычном режиме эксплуатации, когда автовладелец регулярно проверяет аккумулятор и проводит ТО, ресурс батареи составляет 4-5 лет при общем пробеге за этот период в 60-80 тысяч километров.

Чтобы избежать проблем, желательно периодически проверять напряжение генератора и аккумулятора.

Но упомянутый срок службы не наивысший, ведь при аккуратном обслуживании АКБ может проработать до восьми лет.

Но стоит знать, что рано или поздно замена аккумулятора потребуется, ведь с момента начала эксплуатации рабочие пластины постепенно изнашиваются. Чем больше циклов заряда и разрядки проходит батарея, тем быстрее она выходит из строя.

Практика показывает, что ключевую роль играет генератор, его исправность и текущее напряжение

Вот почему этому аспекту необходимо уделять ключевое внимание

Причины малой выдачи заряда

Существует две причины, по которым выдается низкий заряд генератором ВАЗ-2110:

1. Несоответствие аккумулятора (АКБ) и генератора автомобиля.
2. Перегрузка.

По первой причине генератор может выдать мало заряда из-за того, что владельцы автомобилей ВАЗ-2110 устанавливают дополнительное электрооборудование. Для этого они также приобретают и устанавливают гораздо мощнее аккумулятор. В таком случае генератору не хватает ресурса.

Вторая причина говорит о том, что автолюбители перегружают генератор ВАЗ-2110 различными видеоустройствами, различными динамиками, электронасосами и т. д. Дополнительные устройства сильно снижают заряд.

Стоит обратить внимание на то, сколько необходимо выдавать генератору ВАЗ для нормальной работы всего механизма. Эта норма всегда зависит от технического состояния самого автомобиля в целом:

• если машина проехала достаточно долгий путь, то генератор может выдать напряжение размером 14,0-14,2 В;
• если машина стояла и имеет холодный двигатель – заряд будет составлять 14,2-14,4 В.

Также к низкому заряду генератора ВАЗ-2110 можно отнести очень много причин. К ним впору отнести такие, как обрывы проводов в отмотке, слабые контакты, замыкание статора. Замыкание корпуса ротора и межвитковые тоже влияют на маленький заряд. Механические проблемы с генератором влияют на спад в работе.

Для того чтобы окончательно убедиться, что генератор ВАЗ-2110 не может выдать необходимый заряд, необходимо найти окончательную причину. Необходимо в первую очередь отключить все установленное дополнительное оборудование, которое не предусмотрено полной комплектацией автомобиля. К нему относится навигатор, аудиоколонки, регистратор видео и т. д

Далее важно измерить обратную отдачу тока при холодном двигателе, не забыв отключить всю систему жизнеобеспечения автомобиля. Хорошо, если отдачи не будет

Если она возникнет, то аккумулятор станет очень быстро разряжаться. Проведя повторную отдачу, вы окончательно убедитесь в том, что нет проблем в аккумуляторе, и он не является причиной выдачи малого заряда генератором ВАЗ-2110. Все снятые приборы можно установить обратно.

Основные неполадки

Если генератор начинает барахлить, то главные причины неисправности следует искать либо в бортовой сети, либо же это проблемы самого генератора. Если же генератор дает зарядку, но недостаточную, то, возможно, его слишком «нагрузили», поставив дополнительно к штатному электрооборудованию много других гаджетов, и он работает уже на пределе своих возможностей.

Уж больно наши автомобилисты полюбили тюнинговать ВАЗ 2110, добавляя, например, мощности динамиков, усиливая свет и т.п. Кое- кто в таких случаях меняет АКБ, например, ставит емкостью 70 Ач, вместо обычного ВАЗовского на 55 Ач.

Но если вначале это и может помочь, то со временем такая батарея будет садиться еще быстрее, поскольку штатный генератор не сможет обеспечить ее полную зарядку, не хватит у него для этого мощности.

Обрыв обмотки

Если оборвана обмотка возбуждения, то нет и зарядки аккумулятора. Чтобы это определить, часто достаточно положить руку на генератор. При обрыве он греется. Для точной проверки нужно отсоединить от щетки конец обмотки возбуждения, к нему, и зажиму Ш генератора подсоединить (через вольтметр или лампочку) провода АКБ.

Если есть обрыв, то стрелка вольтметра не отклонится, а лампочка не загорится. Чтобы найти, какая из катушек не дает работать генератору, подключают к каждой по отдельности провода от АКБ. Напоследок проверяют пайки и выводы катушек. Если обрыв внутренний, катушку нужно заменить, при внешних помогает пайка.

Поиск неисправностей

Чтобы точно определить источник проблемы с генератором, нужно произвести элементарную проверку. Если у вас нет «добавочных» потребителей энергии, можете сразу искать неисправности генератора, если есть, отключите их все на время. Причем – не выключите, а именно отсоедините от автомобиля.

План проверки:

Замерьте отдачу тока на холодном автомобиле, в то время, когда он не работает, и все системы его жизнеобеспечения отключены. Будет идеально, если отдачи вообще нет. Но такое случается крайне редко. Почти на каждом ВАЗ 2110 где-то из-за недостаточного контакта, локального замыкания и т.п. небольшая отдача все же наблюдается

Но – именно небольшая, а не такая, при которой аккумулятор может сесть за ночь стоянки;
Если все нормально, утечки тока не наблюдается, или они мизерные, аккумулятор не разрядился, подключите обратно все те приборы, которые вы (не важно, самостоятельно или с помощью наемных специалистов) по собственной инициативе установили на автомобиль. Повторите ту же проверку

Если оказалось, что ток активно утекает, значит – причина не в АКБ и не связана с генератором, виновато именно не предусмотренное конструкторами ВАЗ 2110 устройство;
Но если и тогда отдачи не обнаружено, переходим к тщательному обследованию генератора. А здесь возможных неисправностей немало: • между щетками и кольцами ротора нет достаточного контакта; • есть обрыв в обмотке возбуждения; • возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. При этом генератор греется и гудит; • обмотка возбуждения может замыкать на корпус ротора; • обрывы могут возникать и в фазовой обмотке статора; • статор может замкнуть на корпус; • возможно замыкание «плюса» на корпус; • в выпрямительном блоке может пробивать диоды; • механические неисправности также занимают не последнее место в этом списке.

Теперь рассмотрим все вышеозначенные неисправности генератора более подробно.

Повышаем напряжение — все варианты решения проблемы

Итак, многие автомобилисты могут решить, что выходом из подобной ситуации может стать установка генератора большой мощности, но при этом придётся заменить и аккумуляторную батарею на более ёмкостную. Это делается для того, чтобы не «убить» АКБ, который установлен на автомобиле, поскольку перегруз напряжения приведет к разрушению внутренних сот. Этот вариант не подходит, поскольку он слишком дорогой.

Вторым вариантом становится установка дополнительного диода из другого диодного моста или с маркировкой КД202В. Это намного дешевле, чем менять генератор и аккумулятор, но придётся немного повозиться.

Для начала рекомендуется изучить автомобильные электросхемы и устройство работы генератора, а также зарядной цепи.

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор вполне возможно в условиях обычного гаража. Для этого необходимо иметь обычный мультиметр со шкалой до 35 вольт, набор ключей и отверток.

Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Если же напряжение отклоняется от нормы, это говорит о проблемах с реле-регулятором. С учетом того, что это устройство не ремонтируется, нужна его замена. Замена предполагает снятие (нужно открутить пару болтов) и установку нового регулятора.

Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка не горит изначально, причем как в первом, так и во втором случае, тогда реле нужно менять.

Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства

Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса)

Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Внешний регулятор снимается легко (достаточно открутить рожковым ключом два болта на 10, фиксирующие реле), после чего отсоединяются провода. Сборка осуществляется в обратном порядке. С внутренним регулятором немного сложнее, так как нужно сначала открутить три гайки на 12. Сам внутренний регулятор находится на передней крышке генератора, закреплен двумя болтами. Болты выкручивают отверткой.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие

Далее ставится новый регулятор и выполняется обратная сборка.

Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у

Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода, делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем, при замене внутреннего регулятора генератора ВАЗ 2106 нужно быть предельно аккуратным, не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

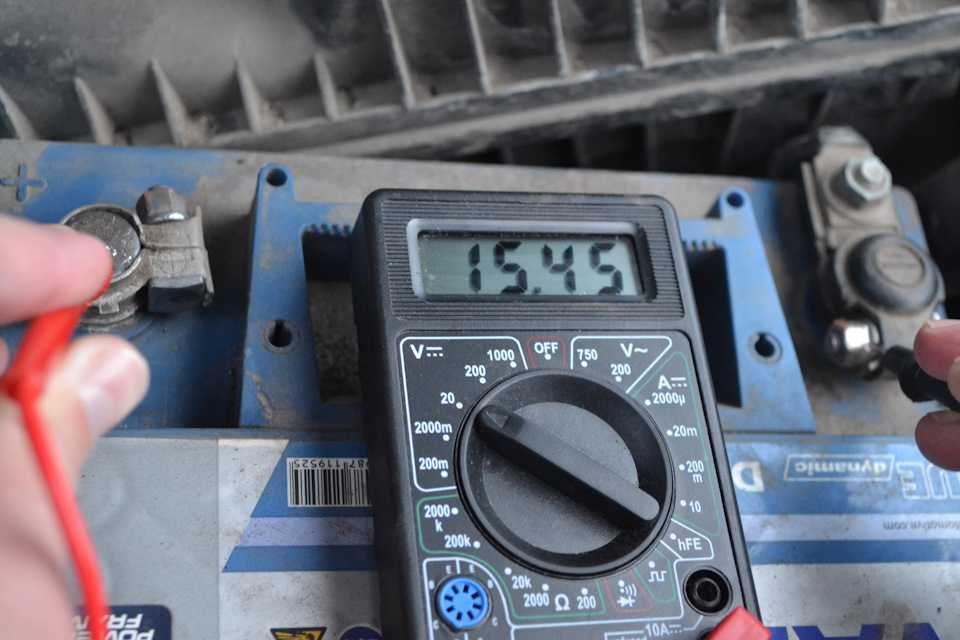

Напряжение генератора на ХХ

Для проверки работоспособности генератора необходимо завести двигатель и измерить напряжение на клеммах АКБ. Нормальное U составляет 13,5-14 В.

Если этот параметр возрастает выше 14,2 В, можно сделать вывод о снижении заряда батареи и переходе генератора в усиленный режим заряда.

Такая ситуация возникает в редких случаях, когда аккумулятор разрядился из-за длительного простоя на холоде или подключенной нагрузки.

Возможны ситуации, когда электроника автомобиля не допускает повышения напряжения генератора, опираясь на температуру окружающего воздуха.

Повышение уровня U, которое поступает на АКБ от генератора, не критично. Если электрооборудование машины исправно, уже через 5-10 минут напряжение заряда снизится до необходимого уровня в 13,5-14,0 Вольт.

В случае, когда U не снижается, необходимо приступать к ремонту цепи питания или генератора. В противном случае дело закончится выкипевшим электролитом.

Если при работающем моторе на ХХ генератор выдает напряжение 13,0-13,4 В, это свидетельствует о проблемах с АКБ (последний не берет часть заряда).

В такой ситуации стоит выполнить проверку генератора при включении всех потребителей — фар, музыки, кондиционера и прочих. Об этом поговорим ниже.

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор
