Признаки и причины неисправности

На Volkswagen Passat B3 моновпрыск начинает плохо работать всегда примерно по одинаковой схеме

На нее нужно обратить внимание всем владельцам данного ТС. Сначала водитель может заметить, что обороты ДВС начинают «плавать», после чего — мотор плохо реагирует на нажатие педали газа

Подобная проблема возникает как во время запуска двигателя, так и в процессе поездки. Ремонт системы в таком случае является достаточно непродолжительным. Намного больше труда необходимо потратить на выяснение причины почему, почему неисправность возникла.

Читать также ТО Фольксваген Поло: что говорит регламент технического обслуживания

Как можно заметить из разных видео по ремонту Фольксваген Пассат Б3, на машине отсутствует модель подключения компьютера. Вследствие этого быстро провести диагностику ТС не получается.

Среди наиболее популярных причин неисправностей с системой моновпрыска можно выделить такие:

1. Потеря герметичности прокладки, расположенной непосредственно под узлом.
2. Отхождение контактов проводов, находящихся непосредственно под датчиком.
3. Смена старых свечей зажигания на новые с быстрым выходом их из строя после работы двигателя.
4. Снижение герметичности крышки трамблера (проблема может касаться даже незаметной невооруженным глазом микротрещины).
5. Слишком высокий или низкий уровень компрессии, за создание которого отвечает бензонасос.
6. Засорение или загрязнение дроссельной заслонки.
7. Повреждение проводов, которые отходят от датчика, отвечающие за контроль положения дроссельной заслонки.

Таким образом, вышеперечисленные проблемы — основные признаки возникновения неисправности

Прежде чем приступать к работе, необходимо обратить внимание на доступные в сети Интернет видео по ремонту Фольксваген Пассат Б3

Настройка моновпрыска в гаражных условиях

Необходимые инструменты

Перед тем, как делать ремонт моновпрыска Passat B3, необходимо предварительно подготовить необходимые инструменты и дополнительные приспособления. Среди них в процессе работы могут понадобиться такие:

• отвертка;
• рожковые ключи;
• новые свечи зажигания соответствующего типа;
• торцовые головки с воротником;
• мультиметр для выполнения измерений;
• наждачная бумага для зачистки контактов;
• изолента для работы с проводами;
• плоские щипцы;
• прокладка под моновпрыск (при ее повреждении);
• крышка трамблера (при наличии трещин).

Пошаговое руководство

Процесс ремонта должен происходить в несколько этапов:

1. Необходимо сделать проверку сопротивления датчика температуры воздуха, который поступает в систему. Для этого необходимо использовать мультиметр. Полученные с его помощью значения следует сравнить с нормальными показателями, которые указаны в руководстве по использованию авто. Если температурный режим находится в диапазоне от 20 до 25 градусов, то сопротивление должно быть в пределах 1800-1900 Ом. Нагрев датчик, вы должны увидеть снижение сопротивления. Охладив — его повышение. Это нужно проверить посредством мультиметр, самостоятельно повышая и снижая температуру.
2. Следующий этап ремонта — проверка сопротивления на форсунке моно инжектора. В рабочем положении оно может составлять от 1,2 до 1,6 Ом. Вследствие того, что мультиметр не очень точно осуществляет измерения, небольшие погрешности в этих показателях все же допускаются.
3. Далее необходимо выполнить настройку холостого хода. Для этого от аккумуляторной батареи необходимо направить на контакты регулятора напряжение, составляющее 12 В. Одновременно с этим следует выставить акселератор в его крайнее положение. Затем мы проверяем наличие короткого замыкания (КЗ). Для этого щуп прибор необходимость поставить в зазор, образованный между концевиком акселератора и непосредственно самим штоком. При этом стоит понимать, если зазор будет слишком значительным. мультиметр не сможет показать наличие КЗ. В такой ситуации требуется регулировка или настройка устройства впрыска на (VW) Volkswagen Пасат Б три. Для этого нужно воспользоваться специальным винтом, расположенным в нижней части узла. С его помощью можно управлять положением концевика.
4. Как только водитель успешно отрегулировал моновпрыск, ему нужно его зачистить и провести другие работы такого же плана. Только после этого можно приступать к настраиванию положения дроссельной заслонки узла. Для того чтобы это сделать следует подключить моноинжектор. К нему следует подключить разъем форсунки. Затем нужно осуществить подсоединение разъема датчиков положения и температуры. Далее необходимо перейти к монтажу магистралей для топлива в правильном их положении. От аккумуляторной батареи водителю следует отсоединить клеммы. Как только это будет сделано, в замке зажигания необходимо повернуть ключ. Таким образом можно обнулить все предыдущие настройки. В конце остается лишь подсоединить АКБ.

Значительно упростить процесс может видео по ремонту Фольксваген Пассат Б3

Стоит обратить внимание также и на то, что после сброса системы моноинжектора нужно осуществить проверку напряжения на разъеме заслонки. Замеры необходимо провести на двух контактах — №1 и №5. При этом зажигание в машине должно быть включено

Показания мультиметра, как правило, в таком случае следующие: от 5 до 6 Вольт. Если перейти на другие контакты — №1 и №2 — прибор должен показать 0,186 Вольт. В противном случае необходимо заняться новыми корректировками системы. Вполне возможно, первая настройка узла не удалась

При этом зажигание в машине должно быть включено. Показания мультиметра, как правило, в таком случае следующие: от 5 до 6 Вольт. Если перейти на другие контакты — №1 и №2 — прибор должен показать 0,186 Вольт. В противном случае необходимо заняться новыми корректировками системы. Вполне возможно, первая настройка узла не удалась.

Для исправления проблемы нужно открыть винт №4 на крышке дроссельной заслонки. Затем стоит к контактам №1 и №2 подключить мультиметр. После этого крышку в течение некоторого времени необходимо поворачивать, определяя напряжение в разных ее положениях. Остановиться необходимо в том случае, когда показатели на приборе совпадут с необходимыми. В итоге проблемы с оборотами должны уйти.

Замена датчика

Для снятия поврежденного сенсора расхода воздуха на моторе ЗМЗ 409 потребуется выполнить действия:

1. Отключить провод от минусовой клеммы аккумулятора.
2. Поддеть фиксатор штекера, а затем отделить колодку с проводами от корпуса регулировочного клапана.
3. Демонтировать винтовые хомуты, удерживающие резиновые шланги подачи и забора воздуха.
4. Выкрутить 2 болта, крепящих корпус изделия, а затем снять узел с посадочной площадки.

Новое изделие устанавливается на силовой агрегат автомобиля Patriot в обратной последовательности. Рекомендуется осмотреть резиновые магистрали, при обнаружении трещин и надрывов необходимо применить новые детали. Винтовые хомуты допускают повторное применение. После подключения аккумулятора и включения зажигания блок управления двигателем проводит автоматическую калибровку датчика, дополнительные действия не требуются.

Основные неисправности системы подачи топлива Mono Jetronic

Что это такое и как это работает

Mono jetronic это система подачи топлива, используемая в бензиновых двигателях, в повседневности, называемая моновпрыск. Разработана она была в 1975 году компанией Bosh для автомобилей Audi и Folkswagen. Управляется Моно впрыск при помощи электронного блока. Принцип работы топливной системы заключается во впрысках топлива посредством единственной форсунки, которая располагается на впускном коллекторе.

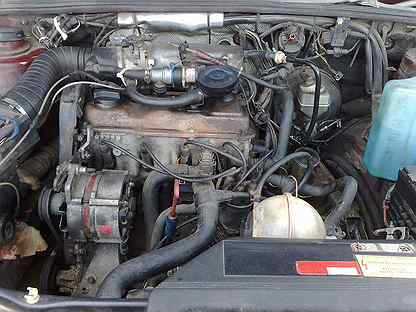

Моновпрыск

Устройство системы

Моно впрыск представляет собой устройство, состоящее из:

• Регулятора давления;
• Центральной форсунки впрыска;
• Механически приводной дроссельной заслонки;
• Электросервопривода заслонки;
• Электронного блока управления и датчиков.

Особенности топливной системы

В связи с близостью топливной форсунки жиклеру карбюратора, уровень давления в системе не превышает одного кгс/см2. Mono jetronic не определяет точного соотношения воздушной массы и топлива. Поэтому ориентироваться можно только по положению дроссельной заслонки и еще нескольким параметрам. Узнать о положении заслонки можно, при помощи устройства потенциометра, сообщающего необходимую информацию электронному блоку управления.

В результате дозировка топлива рассчитывается по нескольким параметрам:

• Положение дроссельной заслонки;
• Температура всасываемых воздушных масс;
• Частота вращения коленчатого вала.

Корректирует дозировку электронный блок управления, считывая информацию по датчикам температуры всасываемых воздушных масс и потенциометра. Дозировка меняется при увеличении или уменьшении времени впрыска.

Проверка системы

Моновпрыск система надежная, во многом, превосходящая карбюраторные, но и она порой может выйти из строя. Неисправности моновпрыска могут обернуться неприятным сюрпризом

Поэтому важно и нужно знать, как проверить систему и к чему быть готовым. К сожалению, оценить состояние электронного блока управления в домашних условиях не выйдет

При обнаружении неисправности системы нужно действовать по следующему алгоритму:

1. Убедиться в работоспособности зажигания.
2. Проверить подачу топлива.
3. Внимательно осмотреть все детали моновпрыска и убедиться в целостности предохранителя.
4. Если после предпринятых действий неисправности не обнаружено, обратитесь к памяти системы диагностики.
5. Лампочка системы диагностики расположена на приборной панели, будет загораться в своеобразном ритме, в зависимости от характера нарушения.

Данные о неисправности будут сохраняться на протяжении восьми запусков двигателя, после чего просто сотрутся. Тестирование таким способом позволит каждый раз выявлять не более одного нарушения функционирования системы. То есть для каждой неисправности необходима отдельная диагностика. В тех автомобилях где нет лампы диагностики, информацию считывает измеритель напряжения.

Как выявить код неисправности

Для того чтобы определить код неисправности системы тоже существует определенный алгоритм действий:

1. Двигатель необходимо запустить и позволить поработать на холостом ходу.
2. Вставьте предохранитель не менее чем на пять секунд.
3. Извлеките предохранитель, не прекращая наблюдение за индикатором лампочкой.
4. Запишите код неисправности (мигающие сигналы с промежутками/паузами).
5. Выключите зажигание.
6. Приступайте к устранению проблемы.
7. Сбросьте память.
8. После сброса повторите эти действия снова, чтобы выявить новые неисправности.

Если в системе больше нет нарушений, вы будете наблюдать код 4-4-4-4.

Как сбросить память

Для того чтобы осуществить сброс памяти необходимо следовать четкой инструкции:

1. Включить зажигание.
2. Подключить предохранитель, чтобы он перемкнул контакты на реле топливного насоса.
3. Не менее чем через пять секунд извлечь предохранитель.

Благодаря этим нехитрым действиям память будет стерта, за исключением тех моментов, когда вы получаете коды 2-3-4-1, 2-3-4-2. В этом случае штекер отсоединяется от блока электронного управления не менее чем на полминуты при отключенном зажигании.

Регулируем холостой ход и содержание СО

Вообще процедура регулировки холостого хода не является обязательной для автомобилей с топливной системой mono jetronic, так как эта функция автоматически осуществляется блоком управления. Проверить обороты холостого хода стоит, только если возникли сомнения или СО не совпадают с номинальным значением. Тогда необходимо произвести осмотр вакуумных шлангов, системы распыления топлива и обратиться к системе диагностики. Топливная система mono jetronic довольно сложная и, если самостоятельно не удается произвести диагностику или регулировку системы, лучше обратиться к специалистам.

autodont.ru

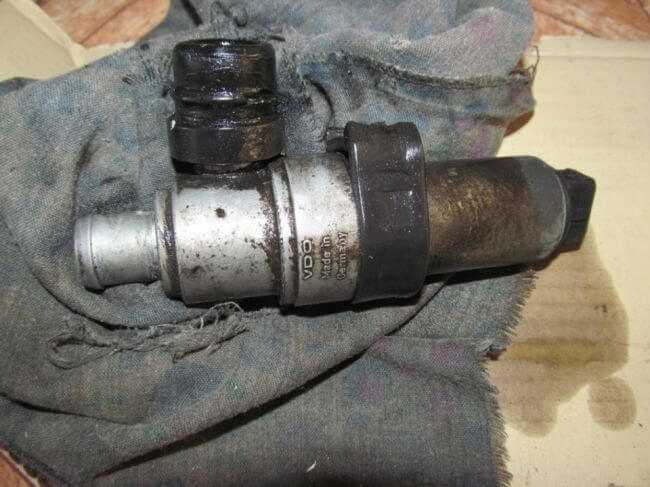

Замена датчика холостого хода своими руками

При неисправности в работе РХХ необходимо будет произвести его замену. Процедура эта несложная, поэтому нет смысла обращаться к специалистам СТО.

Среди автовладельцев особой популярностью пользуются запчасти немецкой фирмы «Бош» засчёт своего качества и надёжности

Для выполнения замены потребуются:

• рожковый ключ на 10;
• плоская отвёртка;
• новый датчик холостого хода.

Порядок работы

Демонтировать РХХ лучше всего на холодный мотор: так не будет риска обжечься. Процесс снятия старого датчика и установка нового укладывается в несколько шагов:

1. Снять клемму «минус» с аккумуляторной батареи.
2. Отключить шлейф проводов с корпуса РХХ.
3. Выкрутить винты крепления датчика.
4. Вытащить сам датчик из посадочного гнезда.
5. Место стыка очистить от налипаний грязи и пыли.
6. В освободившееся гнездо установить новый РХХ, прикрутить винты.
7. Основная задача при установке РХХ — обеспечить расстояние в 23 мм от иголки датчика до посадочного фланца.
8. Подключить к нему шлейф проводов.
9. Вернуть на место отрицательный провод на клемму АКБ.

Фотогалерея: замена РХХ своими руками

Сразу же после замены рекомендуется завести двигатель и проверить правильность выполнения работы. Если мотор на холостых оборотах работает ровно, то новый РХХ был установлен правильно. Для собственного спокойствия можно одновременно включить фары и кондиционер — обороты не должны «упасть».

Проблемы с датчиками холостого хода (РХХ) на «Фольксваген Пассат В3»

К чему может привести некорректная работа РХХ или выход устройства из строя? Сложность этой проблемы заключается в том, что если РХХ ломается, то сигнал водителю на панель управления (как это делают другие датчики) не подаётся. То есть водитель может узнать о поломке только по тем признакам, которые сам замечает в процессе езды:

• мотор вхолостую работает с рывками и перерывами, то есть обороты всё время «плавают»;
• если в момент холостого хода выключить передачу, то двигатель глохнет;
• в момент пуска мотора «на холодную» не происходит увеличения оборотов для оперативного прогревания;
• если на холостом ходу включить печку, световые приборы или кондиционер, то сразу же сократится и количество оборотов двигателя.

Большое количество водителей интересует вопрос: с чем связаны все эти проблемы, почему РХХ выходит из строя раньше заявленного срока? Основная причина некорректной работы кроется как в проводке устройства, так и в сильном износе штока или пружинки датчика. И если проблема с проводами решается быстро (во время визуального осмотра), то определить поломки в корпусе практически невозможно.

Как продлить срок службы датчика холостого хода

Специалисты сервисных служб рекомендуют владельцам «Фольксваген Пассат В3» выполнять простые правила, чтобы максимально продлить срок службы РХХ:

1. Своевременно проводить замену воздушного фильтра.
2. При длительных стоянках зимой периодически прогревать двигатель, чтобы исключить возможность залипания РХХ.
3. Следить за тем, чтобы посторонние жидкости не попадали на корпус датчика холостого хода и на дроссельную заслонку.

Эти простые советы помогут избежать быстрого износа механизмов датчика и продлить срок его работы до заявленных производителем 200 тысяч километров пробега.

Датчик холостого хода «Фольксваген Пассат В3»

Датчик холостого хода в конструкции автомобиля «Фольксваген Пассат В3» отвечает за стабильность работы силового агрегата в холостом режиме (отсюда и название). То есть в те моменты, когда водитель заводит мотор, чтобы прогреться или в минуты остановок без выключения двигателя, плавность и стабильность оборотов обеспечивает именно этот датчик.

Работу мотора на холостом ходу регулирует датчик холостого хода, иначе называемый регулятором

В автомобилях «Пассат В3» датчик холостого хода размещается в подкапотном пространстве. Корпус датчика крепится двумя винтами к корпусу дроссельной заслонки. Это положение рядом с двигателем обусловлено тем, что РХХ должен максимально чётко регулировать подачу воздуха для создания топливно-воздушной смеси, а проще всего это делать непосредственно рядом с мотором.

Таким образом, основной задачей РХХ считается регулировка подачи воздуха на холостом ходу, чтобы мотор получал необходимые ресурсы для работы на малых оборотах.

Датчик замещается на корпусе двигателя

Устройство РХХ

Конструкция регулятора холостого хода на автомобилях «Фольксваген Пассат» основывается на одном базовом элементе — это шаговый моторчик. Он выполняет важную функцию — передвигает исполнительный механизм на то расстояние, которое в данный момент необходимо для качественного выполнения работы.

Помимо моторчика (электрического двигателя) в корпусе РХХ установлены:

• подвижный шток;
• пружинный элемент;
• прокладки;
• игла (или клапан).

То есть моторчик перемещает шток, на конце которого имеется иголка. Игла может закрывать, перекрывать или дополнительно открывать дроссельную заслонку. Собственно, этим и определяется нужное количество воздуха для работы мотора.

В составе РХХ всего несколько деталей, однако неправильная их установка или пренебрежение расстояниями между ними делают устройство непригодным к работе

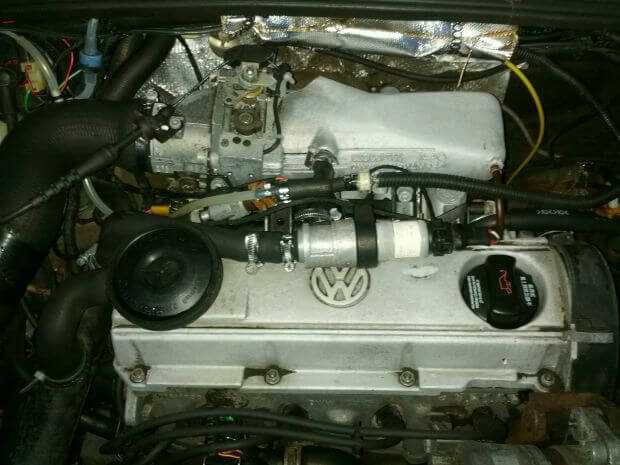

Двигатель с моновпрыском

На каждом «Фольксвагене Пассат», оснащённом двигателем с моновпрыском, с 1988 года устанавливается регулятор холостого хода вида VAG № 051 133 031.

Моновпрыск — это система, главную роль в которой играет заслонка дросселя. Именно этот элемент призван собирать и дозировать воздух перед подачей в камеру сгорания. А датчик холостого хода VAG № 051 133 031 должен контролировать этот процесс. Соответственно, при поломках датчика на двигателях с моновпрыском водитель не почувствует серьёзных неудобств, так как заслонка по-прежнему будет нормально функционировать.

На старых версиях «Фольксваген Пассат В3» устанавливались крупноразмерные приборы контроля

Двигатель с инжектором

Немного по-другому обстоят дела с двигателями «Фольксваген Пассат», работающими на инжекторе. На дроссельной заслонке фиксируется РХХ, который в целом и «руководит» работой этого механизма. То есть, если датчик выходит из строя, то сразу же начинаются неприятности с холостым ходом и высокими оборотами двигателя.

Более современные версии «Фольксваген Пассат В3», работающие на инжекторных моторах, оансщаются РХХ цилиндрической формы

https://youtube.com/watch?v=B3sKh9GvJZo

Принцип действия

В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:

• калибровка РХХ производится контроллером ЭБУ автоматически после обнаружения этого датчика в системе;
• фактически РХХ является шаговым электродвигателем с конусной иглой в специальном отверстии обводного канала дроссельной заслонки;
• РХХ контакт никаких сигналов в «мозг» машины не передает, но получает их от контроллера, поэтому является не датчиком, а исполнительным устройством – электроклапаном;
• в свою очередь, бортовой компьютер «видит», что в топливной смеси недостаточно воздуха по сигналам ДМРВ, сравниваемым с сигналами ДПДЗ;
• на регулятор ХХ подается напряжение, игла выходит из канала, недостающее количество воздуха поступает в смесь для смешивания.

Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.

В момент старта алгоритм работы следующий:

• ключ поворачивается, включается зажигание;
• шток выдвигается до упора, игла перекрывает байпасный канал;
• в момент упирания штока в калибровочное отверстие компьютер отсчитывает шаги назад;
• на обмотки подается напряжение, клапан возвращается в открытое положение.

Количество обратных шагов запрограммировано в прошивке прибора. Например, у модификаций Basch на прогретом ДВС оно составляет 50 шагов, Январь – 120 шагов, соответственно. В общей сложности ход штока разбит на 250 шагов, чем дальше он вытянулся из обмоток шагового электродвигателя, тем большее количество шагов отсчитает ЭБУ. При покупке нового РХХ расстояние от фланца посадочного до иглы штока должно быть 23 мм ровно.

Инжектор

Для работы инжекторного двигателя не годится чистый бензин, поэтому на входе коллектора установлена дроссельная заслонка с индивидуальным датчиком ее положения в каждый момент времени. При запуске мотора или во время остановки машины с работающим двигателем происходит следующее:

1. компьютер получает информацию об оборотах вала двигателя;
2. анализирует, как работает мотор, то есть уточняет целевое назначение;
3. затем сравниваются показания датчика положения дроссельной заслонки и воздуха, то есть, контроллер «понимает», что заслонка закрыта, а в цилиндры поступает обедненная смесь;
4. открывается клапан РХХ, воздух подается в обход заслонки для поддержания оборотов на запрограммированном уровне

Фактически в процессе участвует несколько устройств системы электронного зажигания. Если машина глохнет или присутствуют симптомы прочих неисправностей, диагностика производится вручную, поскольку обратной связи (самодиагностики) данный прибор не имеет.

В дизельном моторе дроссельной заслонки нет, регулятор холостого хода бесполезен, используются другие способы регулировки малых оборотов.

«Температурный глюк моновпрыска»

Многие двигатели VW 1.8 под управлением системы Bosch Mono-Motronic страдают тем, что во время прогрева холодного двигателя обороты холостого хода сильно проседают, подскакивают, а затем двигатель может заглохнуть. Также нестабильный холостой ход проявляется на ходу при включении нейтральной передачи – двигатель может затроить и заглохнуть. Данная проблема у владельцев автомобилей с моновпрысковым двигателем 1.8 называется «температурный глюк моновпрыска». Как правило, она появляется во время холодной, сырой и морозной погоды. Причина – неправильное смесеобразование. А вот виновников удается найти не всегда.

Обычно при возникновении подобного глюка в первую очередь меняют датчик температуры охлаждающей жидкости. Со временем его сопротивление увеличивается, что соответствует снижению температуры двигателя, поэтому система Mono-Motronic «переливает», т.е. впрыскивает больше топлива. О переливе также свидетельствует темноватый цвет электродов свечей зажигания.

Моновпрысковый двигатель 1.8 (AAM) также оснащён датчиком температуры всасываемого воздуха, неисправность которого тоже приводит к обогащению топливной смеси. Оба датчика нередко перестают генерировать сигналы из-за обрыва их проводов, поэтому стоит прозванивать их проводку. Вообще, если один из температурных датчиков отключается, то у двигателя буквально пропадает холостой ход – приходится повышать обороты нажатием акселератора.

Естественно, виновниками троения могут быть свечи зажигания, высоковольтные провода и трамблёр, но эти детали, как правило, хозяева автомобилей с моновпрыском держат под контролем.

Также может заклинить заслонка переключения подачи холодного и подогретого воздуха. При этом в цилиндры попадает холодный воздух, который, разумеется, не способствует испарению бензина, что также в итоге приводит к нарушению воспламенения.

Еще один неочевидный виновник температурного глюка – датчик положения дроссельной заслонки. Если он врёт, то будет формироваться неправильный состав топливовоздушной смеси, обычно в сторону обогащения. А если где-то протёрты дорожки потенциометра, то подача топлива будет прекращаться при определённых углах открытия дросселя.

В норме датчик положения дросселя на холостом ходу c полностью убранным (втянутым) штоком регулятора холостого хода должен показывать напряжение в 0,186 Вольт на пинах 1 и 2. А при открытии заслонки напряжение должно расти плавно и без скачков, что говорит об отсутствии протертостей на дорожках потенциометра.
