Нет искры на инжекторном двигателе или моторе с карбюратором как проверить

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя. Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д

Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.

Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.

Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.

Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений. Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания

Отсутствие такой возможности укажет на необходимость очистки контактов

Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Демонтаж СЗ перед диагностикой

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

Проверка мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео — Дмитрий Мазницын).

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

1. СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео — Наиль Порошин).

Причины отсутствия искры

Причиной может быть что-то из следующего.

Неисправный датчик положения коленчатого вала (ДПКВ)

Прежде всего, обратите внимание на наличие оборванных, ослабленных или окисленных проводов от датчика к ЭБУ. Датчик положения коленчатого вала контролирует положение и частоту вращения коленчатого вала. Если ДПКВ полностью вышел из строя и вообще не посылает сигнал в блок управления, то контроллер не будет отправлять топливо в форсунки

Это не позволит вам завести машину

Если ДПКВ полностью вышел из строя и вообще не посылает сигнал в блок управления, то контроллер не будет отправлять топливо в форсунки. Это не позволит вам завести машину.

Модуль зажигания

Модули зажигания представляют собой полупроводниковые переключающие устройства, которые обычно используют такую деталь, как транзистор, для включения и выключения тока через первичную обмотку катушки зажигания. Таким образом, модуль зажигания очень похож на механические контакты. Однако модули зажигания не могут работать в одиночку. Модулю нужен внешний управляющий сигнал.

Если ваш автомобиль неожиданно глохнет во время работы и не запускается снова, это может быть связано со слабым контактом или коррозией электрических соединений в модуле зажигания. В этом случае проверьте ключ зажигания, очистите окисленные клеммы и замените оборванные провода, если необходимо. Еще одна проблема — повреждение от перегрева. Если вы не можете завести автомобиль, вам необходимо проверить модуль управления зажиганием.

Электронные прерыватели зажигания являются компонентом традиционных систем зажигания с электронным распределителем. Они находятся внутри распределителя и функционируют как спусковой механизм для системы зажигания, чтобы произвести искру.

Катушка прерывателя контролирует вращение распределителя и запускает систему зажигания. Кроме того, искру нужно произвести в оптимальный момент времени для лучшей производительности двигателя.

Поскольку прерыватель зажигания, по существу, функционирует в качестве переключателя активации для всей системы зажигания, при выходе из строя он может значительно повлиять на работу автомобиля.

Следовательно, старый или неисправный прерыватель может периодически отключать сигнал, что может привести к остановке двигателя.

Двигатель может просто внезапно заглохнуть, как если бы ключ зажигания был выключен. В зависимости от характера проблемы, иногда автомобиль может быть перезапущен и продолжить движение. Следовательно, эта проблема будет только ухудшаться.

Неисправная катушка зажигания

Катушка зажигания — это устройство, которое берет низкое напряжение и превращает его в мощную искру. Одним из наиболее распространенных симптомов неисправной катушки зажигания является то, что автомобиль некоторое время работает, а затем двигатель автомобиля внезапно глохнет без видимой причины.

Это происходит после того, как катушка зажигания или модуль становятся слишком горячими. Кроме того, ситуация может исправиться после того, как модуль зажигания остынет. В некоторых случаях неисправная катушка зажигания может привести к тому, что автомобиль вовсе не запустится.

Как проверить катушку зажигания

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения

Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину

Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки , то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания. Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом. Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания. Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Проверка и устранение неисправности

Раз уж неприятность коснулась вас, не нужно сломя голову лететь в сервис и платить непонятно какие деньги за диагностику и ремонт. Починить свою машину вы можете самостоятельно, при этом сэкономите немало средств. Давайте же разберемся, почему нет искры с катушки зажигания, и узнаем, почему она могла пропасть и как решить такую проблему.

Первым делом нужно очень внимательно осмотреть катушку на наличие каких-либо механических повреждений, а также различных пятен, которые могут вызвать потерю высокого напряжения.

Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.

Это интересно: 5 мест в машине, по которым можно определить битый ли автомобиль

Нужно проверить работоспособность свечей. Чтобы убедиться в правильной работе свечей, можно сделать следующее: нужно два высоковольтных провода снять с крышки распределителя и расположить их возле двигателя авто на расстоянии семи миллиметров. Итак, если при запуске стартера на этом расстоянии появится голубая искра – это значит, что система исправна, а если ее цвет не голубой или же ее вообще нет, то нужно заняться ее ремонтом или поменять ее на новую.

Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.

При диагностике желательно также проверить каждый проводок и контакт. Нужно осмотреть и провода и их изоляцию, возможно именно на этих участках «засела» неисправность. Нужно распутать провода, если они запутаны, разложив их правильно. При помощи амперметра нужно проверить наличие тока в цепи и его силу. Чтобы это сделать, нужно соединить провода трамблера и запустить зажигание автомобиля.

В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) — значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.

Итак, когда выявлена истинная проблема поломки, ее нужно перемонтировать или же приобрести новую и заменить. Ремонту подлежат те механизмы, которые имеют незначительные трещины, царапины. Такие повреждения можно удалить путем зачистки или же заклеивания специальным веществом. Меняется катушка только на такую же самую, с такими же характеристиками.

При подключении новой катушки необходимо быть очень внимательным и аккуратным

Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию

Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами. В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля.

Проверка катушки зажигания на искру

Необходимо вытащить провод из трамблёра. После этого провод необходимо поднести к металлическому элементу и вращать двигатель стартером. Если искра есть, значит вышел из строя прерыватель-распределитель зажигания. Если же её не видно, надо переходить к проверке катушки.

Если проблема в трамблере, начать проверку надо с его контактов. Проблемы может вызвать окисление, пробои в изоляционном слое либо неисправности ротора. Если вы заметили проблемы с ротором, его необходимо заменить новым элементом.

В ходе диагностики катушки зажигания проверьте состояние обмотки. Обычно отсутствие искры вызвано коротким замыканием внутри этой детали. Если вы обнаружили его признаки, советуем купить новую катушку и установить её на автомобиль. Также катушку зажигания могут повредить перегрузки, вызванные неисправными высоковольтными проводами или свечами зажигания.

Проверка катушки выполняется следующим образом:

• автомобиль должен стоять в сухом помещении;
• необходимо удалить грязь с крышки прерывателя-распределителя зажигания и снять её;
• провернуть коленчатый вал мотора так, чтобы контакты трамблера находились в замкнутом положении;
• включить зажигание и поднести высоковольтный провод распределителя к металлической части мотора на 3-7 мм.

Это также подскажет вам, нуждается ли катушка зажигания в замене. Наиболее подходящий вариант – тестирование катушки на специальном оборудовании в мастерских. Эта процедура проверяет работу катушки в разных режимах.

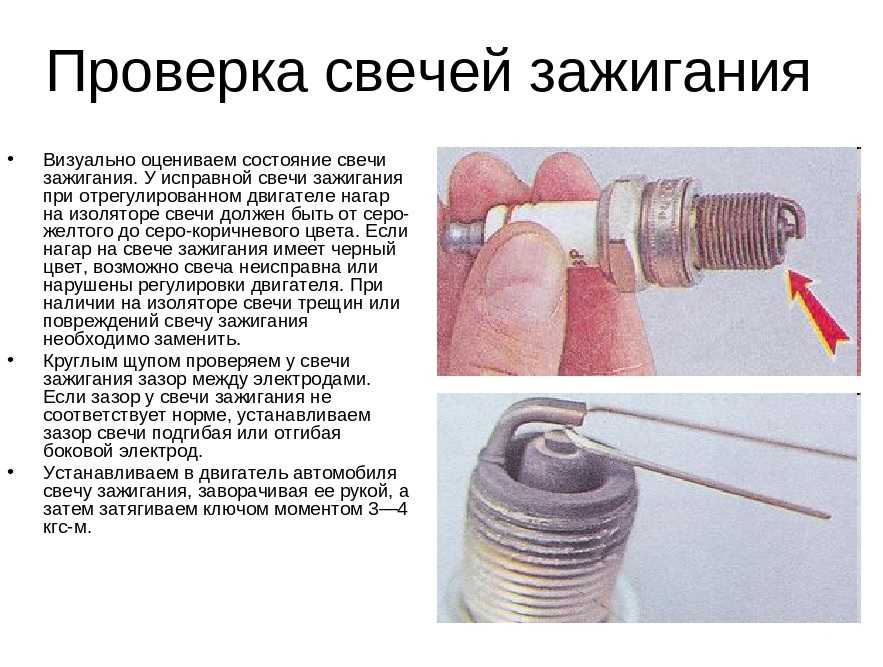

Для проверки искры на свечах их необходимо выкрутить

Уделите внимание состоянию контактов, наличию нагара или масла. Все элементы грязи необходимо убрать ещё до выполнения диагностики

Не забывайте и о правильном зазоре между электродами

Если обнаружилось несоответствие, боковой электрод осторожно подгибается. Как и катушку, свечи зажигания можно качественно проверить лишь на специальном оборудовании

Что такое АСЗ

Причин отсутствия искрообразования может быть несколько. Чаще всего виновником становится трамблер с его элементами. Но не менее известными причинами являются: плохая АКБ (батарея), сами бронепровода, бабина зажигания или ее обмотка.

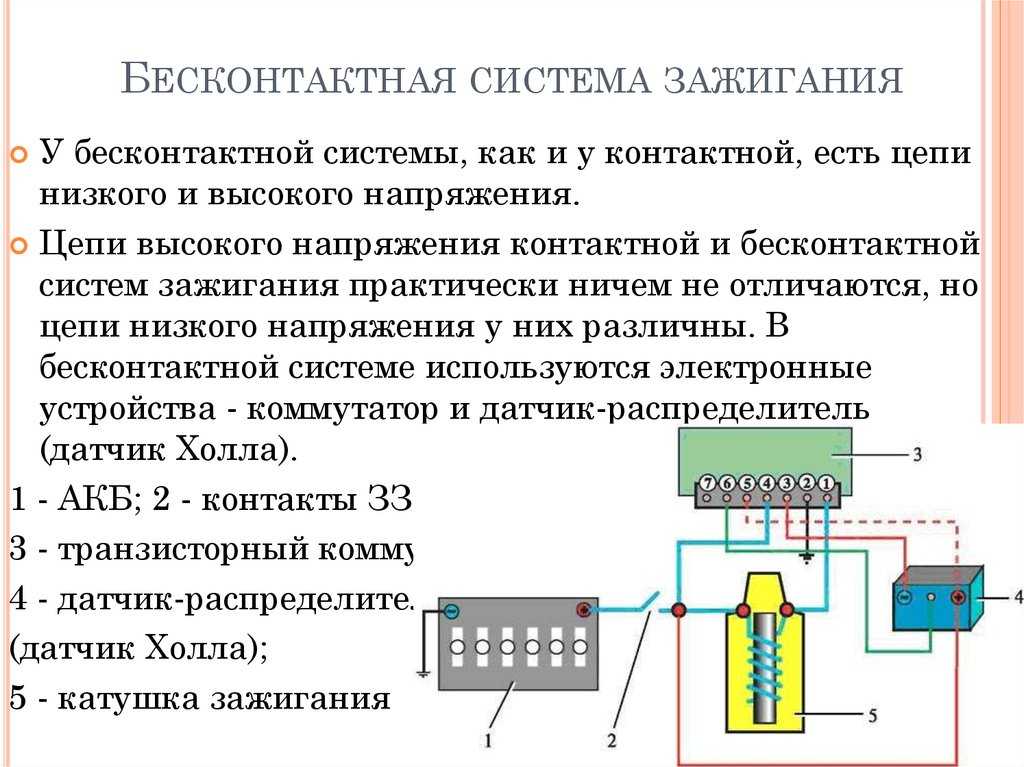

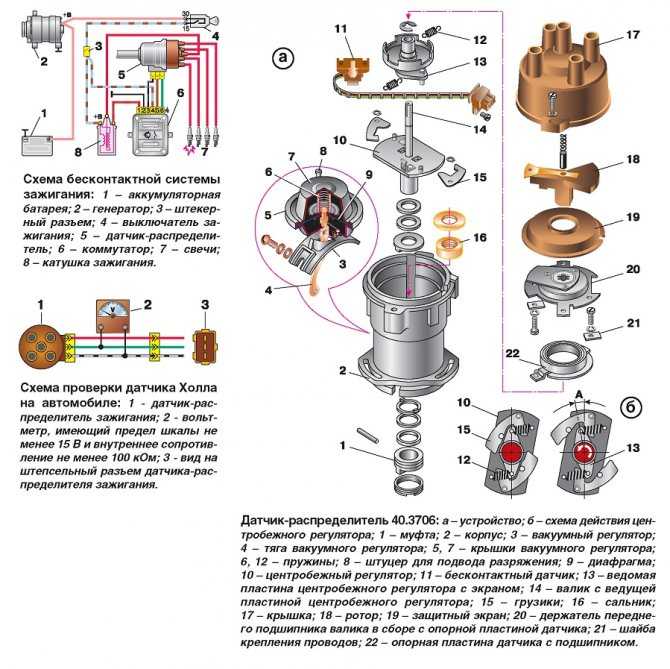

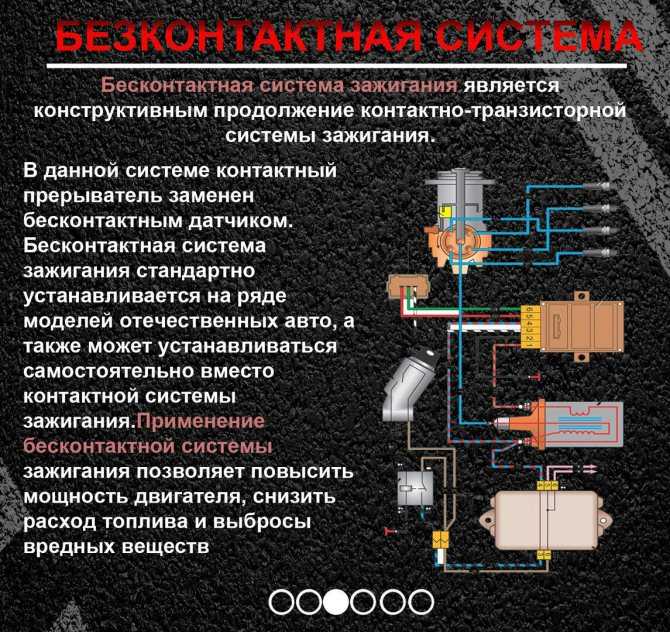

Схема бесконтактной системы зажигания

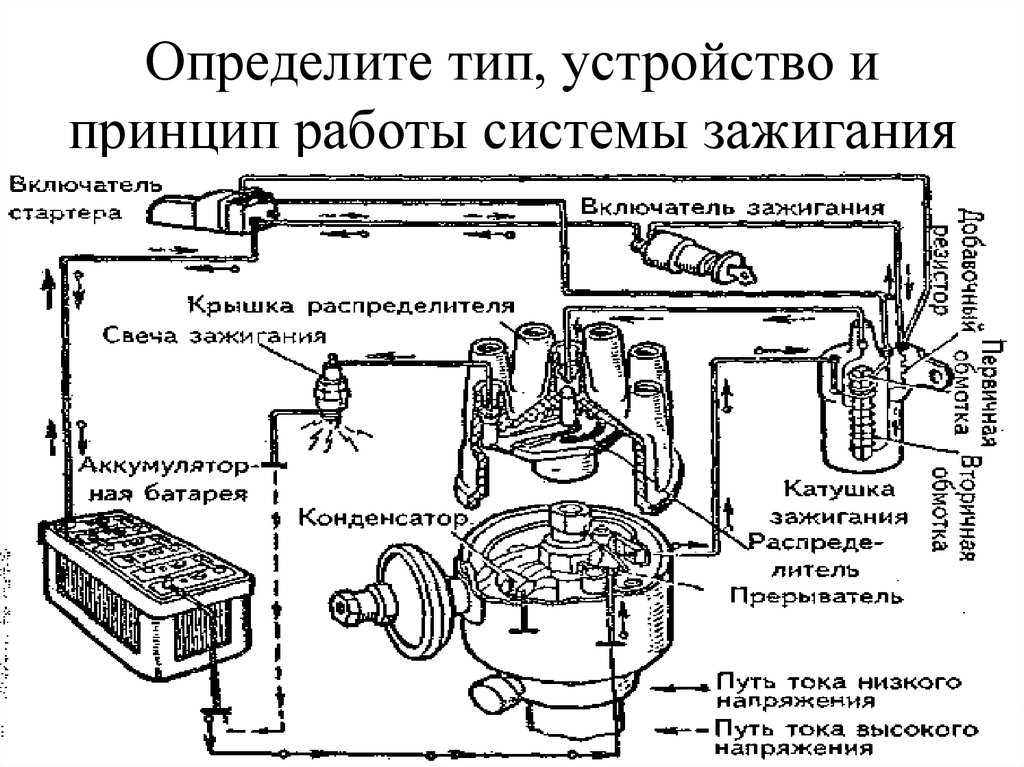

Как известно, система зажигания автомобиля или АСЗ предназначена для эффективного воспламенения горючего. Понятно, что без искры ни о каком воспламенении и речи быть не может. Недаром ведь АСЗ бензинового двигателя также принято называть искровой системой зажигания.

В зависимости от разновидности управления процессом, различают несколько АЗС. На отечественной классике, например, используется контактная АСЗ, а на иномарках – транзисторная или электронная.

Трамблер в контактной АСЗ играет роль распределителя тока, энергии по цилиндрам. Одновременно с этим он выполняет функцию накопителя токовой энергии.

Если в контактной АСЗ накопление и распределение осуществляется в едином механизме (трамблере), то в БАСЗ (транзисторной системе) – за накопление отвечает коммутатор, четко взаимодействующий с датчиком Холла. Что же касается распределения энергии, то она по-прежнему контролируется трамблером.

Куда пропала искра

Примечательно, но в большинстве случаев искра пропадает в самых неподходящий момент. К примеру, если надо срочно куда-то поехать на своей машине.

Особенности

Работа системы Нива 21213 зависит от состояния её частей. Высоковольтные провода должны иметь распределённое сопротивление, значение которого находится в определённом диапазоне. Слишком большое сопротивление приведёт к тому, что мощности катушки зажигания не будет хватать для пробоя. Малое сопротивление способствует увеличению помех. Хотя, некоторые устанавливают именно такие провода. Безусловно, мощность искры возрастёт, и работа двигателя улучшится. Свечи зажигания со временем могут терять свои свойства. Электроды плавятся, появляется нагар.

Большая температура внутри цилиндров сильно нагревает свечи. Поэтому даже при выключенном зажигании воспламенение происходит от нагретых свечей.

Важно, чтобы все свечи имели правильный зазор между электродами. Это обеспечит качественное воспламенение смеси

Крышка распределителя должна быть чистой от грязи, т. к. её наличие может привести к утечке тока.

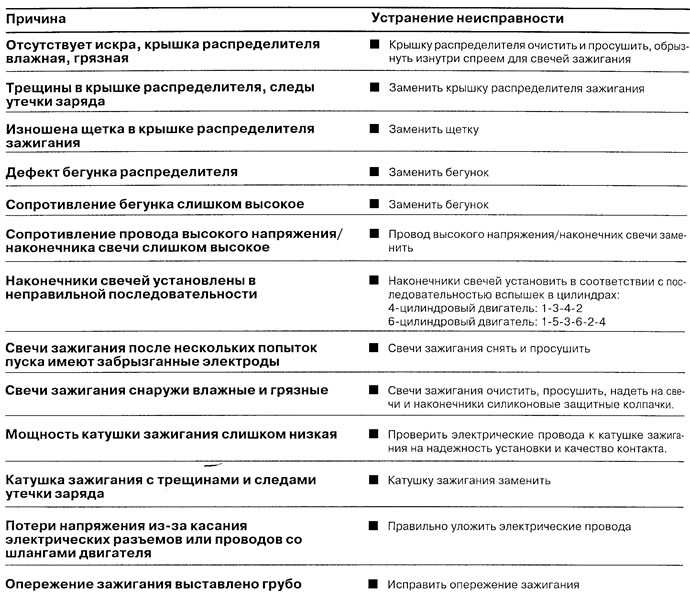

Почему нет искры на свечах зажигания?

Причин отсутствия искры на свечах зажигания может быть несколько. Чаще всего виновниками неисправности являются:

1. Аккумуляторная батарея;
2. Высоковольтные провода;
3. Катушка зажигания;
4. Распределитель зажигания;
5. Неисправности в цепи низкого напряжения.

Также особое внимание при отсутствии искры следует уделить проверке качества контактов и электрических соединений элементов системы зажигания. Проверить состояние контактов можно просто потеребив их рукой

Внимательно осмотрите провода и блоки системы зажигания – при обнаружении на них грязи, масла или воды, их обязательно нужно протереть сухой тряпкой. После этого попробуйте завести двигатель, возможно, что на этот раз он заведется.

Проверка аккумуляторной батареи

Явным признаком проблем с аккумулятором является глухой и тихий сигнал «клаксона». Также при проблемах с АКБ во время вращении стартера, как правило, гаснут контрольные лампочки на панели приборов. В таком случае причиной отсутствия искры может быть плохой контакт на клеммах или низкий заряд батареи.

• Если клеммы окислены, их необходимо зачистить и плотно затянуть. Кроме того, можно использовать графитовую смазку, которая надежно защитит контакты от окисления в будущем.
• В случае разряда аккумуляторной батареи, её необходимо зарядить при помощи зарядного устройства.

Проверка высоковольтных проводов

Далее стоит осмотреть провода высокого напряжения: они должны иметь аккуратный не “разлохмаченный” внешний вид, без нарушений изоляции, иначе, их придется заменить. Если провода в порядке, тогда можно начинать поиск искры.

Вращение стартера должно сопровождаться бесперебойной яркой искрой белого цвета с легким голубым оттенком. При отсутствии искры нужно проверить катушку зажигания. Искра фиолетового, красного или желтого цвета свидетельствует о неисправностях в системе зажигания.

Менять свечи зажигания необходимо в сроки, установленные регламентом технического обслуживания для вашего авто (обычно через каждые 15-25 тыс. км).

Узнать больше о маркировке и калильном числе свечей зажигания можно из нашего материала по этой ссылке.

Проверка катушки зажигания

Для проверки катушки зажигания нужно из крышки распределителя-прерывателя вытянуть центральный провод, идущий от катушки.

Вращая стартер, убедитесь в наличие искры от провода, по аналогии со свечными проводами.

• Появление искры указывает на исправность катушки зажигания. В таком случае неисправность следует искать в прерывателе-распределителе.
• Если же из провода искры нет, значит, причина неисправности скрывается или в катушке зажигания, или в цепи низкого напряжения.

При наличии неисправности в катушке зажигания, её следует заменить на новую.

Проверка прерывателя-распределителя зажигания

При подозрениях на неисправность прерывателя-распределителя, необходимо внимательно осмотреть его крышку с внутренней стороны.

• Если крышка в порядке, то просто промойте ее бензином,
• При обнаружении на трещин, крышку нужно будет заменить.

Центральный угольный контакт прерывателя проверяется на предмет “зависания” путем его легко перемещения пальцем.

Изоляция ротора прерывателя-распределителя проверяется на пробой следующим образом:

1. Центральный высоковольтный провод расположите с зазором 5-8 мм от электрода ротора,
2. После этого рукой замыкайте-размыкайте контакты прерывателя (при этом зажигание должно быть включено).

Появление искр в зазоре указывает на неисправность ротора, который необходимо будет заменить.

Проверка цепи низкого напряжения

Для проверки цепи низкого напряжения можно использовать контрольную лампу на 12 В мощностью до 3 Вт. Лампу подключают с одной стороны к клемме низкого напряжения прерывателя, а с другой – к массе автомобиля.

После этого, нужно вручную замкнуть контакты прерывателя-распределителя и включить зажигание. При исправной цепи низкого напряжения, контрольная лампа должна светиться при размыкании контактов, а при их замыкании – гаснуть.

Если при размыкании контактов лампа не загорается, значит, неисправность скрывается либо в проводах низкого напряжения, либо в первичной обмотке катушки зажигания.

Постоянное свечение лампы, при любом положении контактов, указывает на одну из трёх причин неисправности:

1. Сильное окисление контактов прерывателя;
2. Обрыв проводка, ведущего от клеммы прерывателя к рычажку;
3. Обрыв проводка, соединяющего подвижный диск прерывателя с корпусом.

Если причина неисправности оказалась в окисленных контактах, то их необходимо зачистить, после чего следует отрегулировать зазор.

Провода высокого напряжения

После того как свечи были проверены и оказалось, что проблема не в них, нужно протестировать, не случилось ли чего с высоковольтными проводами. Диагностика проводится в четыре простых шага.

• Если искра отсутствует только на одном цилиндре, меняем провода местами
• Проверяем, не устранилась ли проблема после этого действия
• Если на цилиндре искра появилась, но при этом она пропала на другом цилиндре, значит дело однозначно в проводе.
• Неисправный провод нужно заменить на новый.

Подобным образом не мешало бы проверить, исправен ли центральный провод, который подает ток на катушку зажигания. Иногда искра появляется после того, как этот провод сильнее прижимают к трансформатору, который находится на крышке трамблера.
