Признаки появления загрязнений

Сажевый фильтр имеет свою выработку. Сама сажа образуется в результате сгорания солярки и воздуха, она оседает на сотах фильтра. После же происходит догорание углеводородов, в результате чего образуются смолы. Они то и склеиваются между собой, что приводит к забиванию фильтра. Основные причины выхода из строя — это:

• использование топлива с большим количеством вредных примесей, или не качественного топлива;
• применение некачественного автомобильного масла;
• механические повреждения, в том числе удары днищем автомобиля или столкновения;
• неправильная регенерация либо невозможность ее провести.

Об ухудшении работы сажевого фильтра могут свидетельствовать следующие факторы:

• автомобиль стал хуже заводиться, или не заводиться вообще;
• увеличивается расход топлива;
• появление неприятного запаха в салоне автомобиля;
• меняется цвет дыма из выхлопной трубы;
• загорается лампочка о неисправности.

Для каждой марки автомобиля есть специальный софт, который устанавливается на переносной компьютер. С помощью программы автовладелец может сам проверить состояние двигателя и автомобиля в целом. В случае отсутствия такой возможности проверку можно провести в любом диагностическом центре.

Сажевый фильтр может быть или полностью изношен и механически сломан, либо попросту забит перегоревшими частицами. В первом случае фильтр подлежит замене, а в другом его можно очистить. Очистку сажевого фильтра можно провести как у специалистов, так и своими руками.

Симптомы неисправности

Как уже было сказано, при неисправности этого фильтра некоторые моторы перестают работать на полную мощность. Автомобиль автоматически отключает турбокомпрессор, переводит двигатель в аварийный режим работы, при котором поднять скорость вращения свыше 3000 об/мин невозможно. Также машина будет потреблять больше топлива, тяга существенно снизится, уровень моторного масла будет выше изначального, а на приборной панели появится знаменитая ошибка Check. Все это и есть типичные признаки неисправности данного модуля.

К счастью, ничего страшного в этом нет. Как вы уже поняли, он легко удаляется без вреда для двигателя или какой-либо его системы. Имеет место только вред окружающей среде и прохожим людям.

Можно ли промывать?

Все больше компаний осваивает технику . Так, у владельца авто отпадает необходимость покупки нового элемента. Затея обойдется недешево водителю: в зависимости от производителя авто DPF может стоить от 60 до 150 тыс. руб. (17-35 тыс. грн.).

Внимание! Промывку DPF нельзя производить водой, иначе поломка двигателя гарантирована! Для этого используются специальные средства. Жидкость STEP 1 и STEP 2 и зонд. Жидкость STEP 1 и STEP 2 и зонд

Жидкость STEP 1 и STEP 2 и зонд

Чтобы почистить сажевый фильтр, должны использоваться специальные очищающие средства, впрыскивающиеся через отверстия на DPF и растворяющие скопившиеся там предметы сгорания. Так, сажа сжигается непосредственно внутри системы. Рассмотрим процесс по шагам:

1. С выхлопной системы демонтируйте датчик измерения давления и температуры.
2. Затем через имеющееся отверстие вводится специальный зонд, через который на DPF распыляется очищающий раствор. Если фильтр не снимается с места крепления, используйте щелочной раствор на водной основе. Это обязательно для соблюдения пожарной безопасности.
3. Процедуру повторите несколько раз с интервалом в 5 секунд и с такой же паузой. Это делается, чтобы раствор начал свое действие. Чтобы повысить эффективность очистки, зонд вращайте вокруг оси, периодически двигайте его вперед-назад.
4. Возьмите промывочную жидкость, другой зонд и процесс повторяйте со всеми временными интервалами. Продукты после сгорания в DPF растворяются и распределяются по очистительному элементу так, что могут быть ликвидированы в момент регенерации.
5. Когда процесс завершен, а датчик установлен на место, произведите контрольную обкатку транспорта минимум 20 минут с последующим запуском процесса регенерации. Либо процедура начнется в автоматическом режиме двигательной системой.

Преимущество промывки DPF — экологическая безопасность. Сожженные предметы сгорания не попадут в окружающую среду, а будут ликвидированы в процессе.

Важно! Не пытайтесь заняться самостоятельной промывкой фильтрующего элемента не имея достаточных знаний и оборудования! Промывку производите на специализированных СТО, где мастера досконально знают нюансы процесса

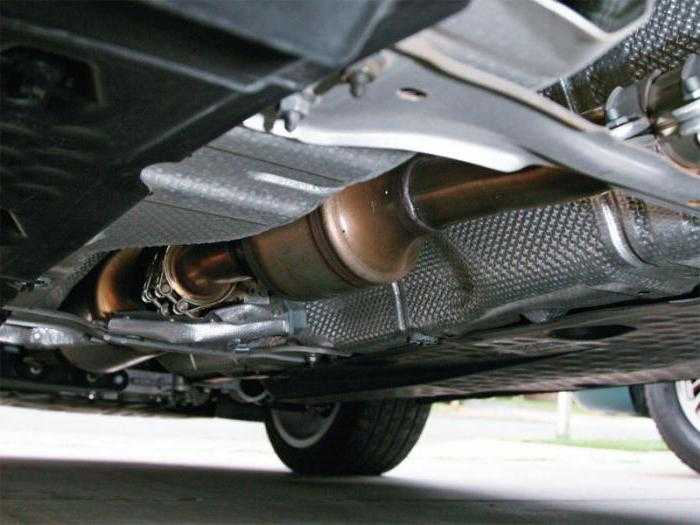

Где расположен сажевый фильтр?

Сажевый фильтр, автопроизводители обычно устанавливают рядом с нейтрализатором либо объединяют их воедино. Находиться он должен максимально близко к выпускному коллектору, чтоб обеспечивать фильтрацию на максимально высоких температурах отработавших газов. Применяется только на дизельных автомобилях, а отличается от катализатора исключительно тем, что фильтруются только частицы сажи.

Сажевый фильтр состоит из следующих элементов:

• Матрица. Изготавливается из карбида кремния(керамики) и сделана как система тонких каналов. Которые в разрезе имеют форму квадрата или восьмиугольника. Стенки имеют пористую структуру, а торцы ходов закрыты попеременно. Благодаря этому сажа задерживается внутри и оседает на стенках каналов.
• Корпус. Изготавливается из металла и имеет вход и выход.
• Два датчика измерения давления ( на входе и выходе).
• Датчики температуры (на входе и выходе).

Забит сажевый фильтр на дизеле: признаки и последствия

Роль «сажевика» такова, что он только отнимает силы у двигателя. Дело в том, что сажа постоянно накапливается внутри него, создавая сопротивление движению отработанных газов. В городе этого не заметить, а вот на трассе автомобиль с едва заполненным фильтром будет ускоряться менее охотно. Впрочем, езда по загородному шоссе очень полезна для дизельного двигателя, позже мы объясним почему.

Так или иначе, незначительное падение тяги заметить тяжело

Гораздо легче и полезнее обратить внимание на приборное табло, где специальная лампа или комбинация светодиодов обрисуют тяжесть проблемы. Точный ответ, что означает тот или иной значок, можно найти только в инструкции к машине

В качестве примера предлагаем рассмотреть алгоритм сигнализации проблем с DPF на автомобилях VAG:

• Иконка DPF. Фильтр почти полон, за плечами не одна безуспешная регенерация, но шанс выжечь сажу штатными средствами еще есть. Как только значок подсветился, в срочном порядке выезжайте на трассу. Что к чему и почему, мы расскажем.
• Чек + DPF. Верный признак того, что «сажевик» забит. Компьютер переходит в аварийный режим, оставляя владельцу единственную возможность – выжечь сажу особым режимом.

Приборное оповещение дублируют реальные вещи, такие как расход топлива, уровень масла в двигателе, реакция на педаль газа. Например, ориентироваться на приближающийся выход из строя сажевого фильтра помогают такие признаки:

• Средний расход топлива на 100 км внезапно увеличился на 1-2 литра.
• Вырос уровень масла в двигателе в результате попадания солярки в картер.

Объяснение этим событиям одно – безуспешная регенерация (выжигание сажи штатными средствами). Цель прожига – повысить температуру в сажевом фильтре, чтобы сажа выгорела (преобразовалась в углекислый газ) и каналы матрицы снова стали свободными. Повышают эту самую температуру в основном за счет послевпрыска топлива, чтобы ДТ догорало в «сажевике». Если не соблюдать предписания производителя по поводу режима езды во время регенерирующего мероприятия, то успешного результата не получить. Попытки прожига будут часто повторяться, что в итоге приведет к упомянутым вещам – возрастанию расхода солярки и уровня масла.

От идеи пустить все на самотек рекомендуем отказаться. Когда сажевый фильтр почти забит, то машина ведет себя не лучшим образом, ведь аварийный режим – это сплошные ограничения по скорости и текущему расходу топлива. Если этот факт не останавливает, то итог «игнора» экстренного оповещения сработает в любом случае: при полностью забитом очистителе машина глохнет и не заводится, либо заводится и сразу останавливается.

Причины снижения эффективности

Существует несколько причин, почему фильтры забиваются. Основная причина — качество При заправке автомобиля некачественным топливом образуется большое количество сажи — фильтр быстро забивается, что снижает срок его службы.

Еще одна причина — недостаточная температура. Так, сажа сгорает не полностью.

Все дело в том, что представляет собой сажевый фильтр на дизеле. Что это? Он не только задерживает частицы, но еще и поддерживает температуру для сжигания их. Однако следует сказать, что это случается, когда нагрев отработанных газов высокий и составляет не меньше, чем 600 градусов Цельсия. При меньших показателях сажа не будет сгорать.

Среди причин снижения температуры газов также выделяют несколько. Это режимы движения, пробки на дорогах, нарушение процесса сгорания горючего. Так, температура в системе не поднимется, если скорость движения низкая, а движение сопровождается частыми остановками.

Признаки неисправного силового агрегата

В процессе эксплуатации автомобиля любой автовладелец должен внимательно следить за состоянием силового агрегата. Любая самая незначительная неисправность, возникающая в моторе, в той или иной мере немедленно сказывается на его работе.

Так, опытные автолюбители, объясняя «чайникам», как проверить двигатель, выделяют несколько основополагающих признаков, свидетельствующих о наличии неисправностей. Среди них:

1. Появление посторонних звуков во время работы мотора.
2. Падение мощности силового агрегата.
3. Повышенный расход моторного масла.
4. Снижение компрессии в цилиндрах силового агрегата.

Отличия DPF и FAP

Принцип работа фильтров DPF и FAP отличаются. Первый был разработан концерном Volkswagen (VW) и при режимах регенерации предусматривает нагрев выхлопных газов различными способами кроме присадок.

Система FAP наоборот, подразумевает использование присадок в топливо для уменьшения температуры регенерации. Она была разработана концерном Peuqeot-Citroen, но помимо своих моделей (Пежо, Ситроен) устанавливается еще на автомобили, производимые Ford, Volvo и Toyota.

Место размещения сажевых фильтров DPF и FAP одинаково, за катализатором. Но первые находятся с каталитическим нейтрализатором в одном корпусе. Особенно это видано на примере Volkswagen Transporter Т5.

Вторые же устанавливаются как отдельные элементы.

Работа системы FAP происходит следующим образом. В специальном бачке объемом до 5 литров, который обычно размещается внутри топливного бака, находится присадка с церием – называется Eolys.

Количество присадки, которое контролируется поплавковым датчиком в бачке, рассчитано на весь срок службы сажевого фильтра, а это от 120 до 200 тыс. км. пробега. Но в некоторых моделях авто ее объем рассчитан только на 80 тыс. пробега, поэтому приходится присадку доливать.

Активная регенерация в системе FAP включается тогда, когда сажевому фильтру нужно дать хорошую «встряску» и очистить его от застоявшейся сажи.

При забитом фильтре, ЭБУ или специально предназначенный для этого блок, определяет по полученной информации от датчиков степень его загрязненности и рассчитывает нужную порцию присадки, которая с помощью электрического насоса перекачивает в бак.

Благодаря такому решению сажа эффективно сгорает не при 600-650°С, а при 450-500°С.

Недостатком системы Filtre a Particules является то, что, хотя присадка с церием и способствует полному сгоранию сажи, сама она не сгорает и оседает в виде золы на стенках сажевого фильтра. Активная регенерация ситуацию не спасает.

Многие считают, что это уменьшает срок службы очистительного элемента, но на самом деле производитель уже учел этот недостаток в его конструкции. Скорее всего на срок службы больше повлияет качество топлива и игнорирование профилактических мероприятий про который сказано в конце статьи.

Также, не качественная соляра увеличивает расход присадки и доливать ее приходится чаще.

Признаки неисправности датчика массового расхода воздух, проверка ДМРВ на работоспособность, диагностика мультиметром, тестером, замена своими руками

Устройство

Сажевый фильтр только с виду кажется простым металлическим цилиндром, на самом деле это достаточно сложное устройство. Снаружи расположены специальные патрубки, посредством которых происходит подключение этого устройства в систему.

Внутри находится матрица, а также практически во всех современных фильтрах предусмотрены контролеры:

• давления;
• температуры.

Матрица может быть сделана с каталитическим напылением и без.

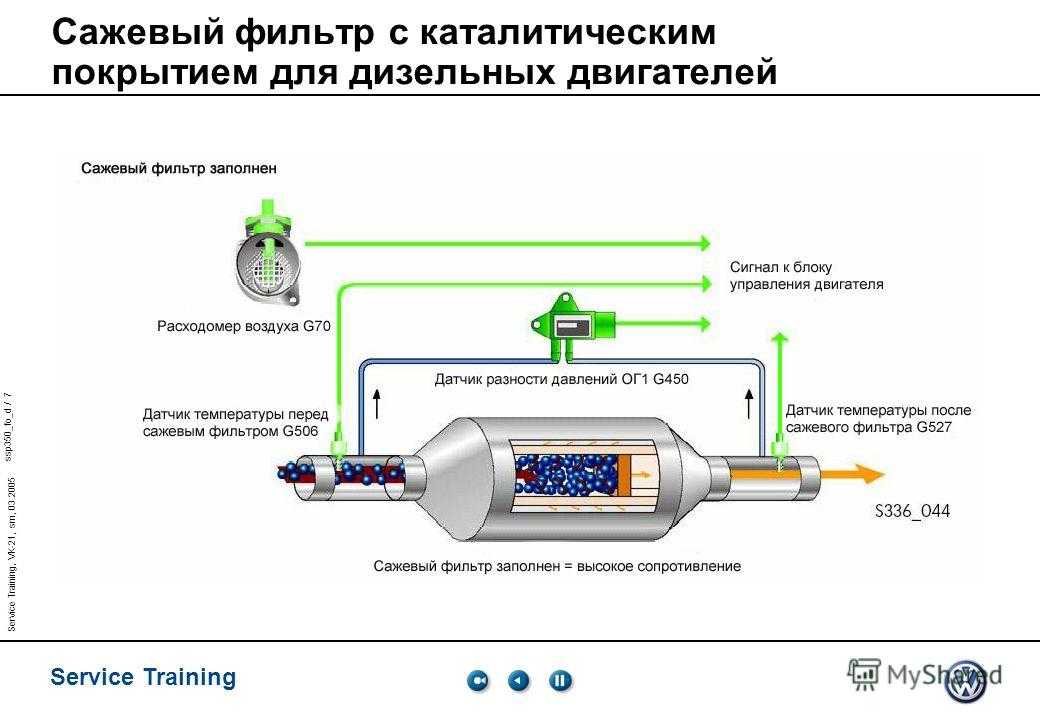

Современный сажевый барьер с датчиками

Пассивная регенерация

Для пассивной регенерации СФ нужна высокая температура газов (около 600 градусов), но такое возможно лишь в случае, если силовой агрегат функционирует с предельной нагрузкой. Чтобы сажа при таком способе регенерации сгорала при более низкой температуре, необходимо добавление в горючее присадок особого типа.

При некоторых режимах функционирования ДВС, к примеру, в городском цикле езды, температура для сгорания отработанных газов мала и недостаточна для пассивной регенерации. В таком случае происходит принудительная или же по-другому активная регенерация СФ.

Активная регенерация

Активная регенерация СФ происходит вследствие повышения температуры отработанных газов. В этот момент происходит окисление и сгорание сажи.

Сейчас применяются следующие способы поднятия температуры:

• поздний впрыск горючего;
• добавочный впрыск горючего на такте выпуска;
• применение электронагревателя перед СФ;
• впрыскивание горючего конкретно перед СФ;
• нагревание отработанных газов при помощи микроволн.

Немного теории…

Как вы знаете, в процессе работы любого мотора выделяется много тепла, а еще продуктов сгорания топливно-воздушной смеси. Особенно грязными и загрязняющими ОС являются выхлопные газы дизельного двигателя. Дела в том, что топливо в процессе воспламенения сгорает не до конца, в результате чего образуется сажа, которая относится к загрязняющим веществам 3-го класса опасности. Для человеческого организма этот тип загрязнения опасен заболеваниями дыхательных путей, риском развития рака кожи. А для природы ежедневный выброс сажи в атмосферу приводит к ухудшению климатических условий, а также различным природным катаклизмам.

С появлением сажевого фильтра уровень твердых частиц, содержащихся в выхлопе дизельного мотора, сократилось почти на 80%. Но не все так просто, за такую существенную очистку выхлопа приходится дорого платить, причем как в прямом, так и в переносном смыслах. Система очистки довольно сложная и дорогая с точки зрения изготовления.

Сажевый фильтр довольно часто путают с катализатором, который используется на бензиновых моделях. В принципе по своему предназначению они действительно очень схожи, так как оба служат для очистки выхлопа, однако отличия между ними все так есть.

Главные функции

Для того чтобы лучше понимать назначение этих устройств, необходимо коснуться темы отработанных газов. В составе автомобильного выхлопа содержится масса особо токсичных и канцерогенных веществ.

Так, окись углерода, несгоревшие углеводороды, альдегиды, окислы серы, тетраэтилсвинец оказывают очень вредное воздействие на окружающую среду. Кроме того, в составе отработанных газов дизельного автомобиля, в частности, большегрузных фур, в большом количестве содержится сажа.

Для того чтобы снизить концентрацию этого компонента, в конструкцию современного автомобиля введен сажевый фильтр на дизеле. Что это за деталь? Это нечто похожее на катализатор в бензиновом двигателе.

Забит сажевый фильтр на дизеле: признаки и последствия

Роль «сажевика» такова, что он только отнимает силы у двигателя. Дело в том, что сажа постоянно накапливается внутри него, создавая сопротивление движению отработанных газов. В городе этого не заметить, а вот на трассе автомобиль с едва заполненным фильтром будет ускоряться менее охотно. Впрочем, езда по загородному шоссе очень полезна для дизельного двигателя, позже мы объясним почему.

Так или иначе, незначительное падение тяги заметить тяжело

Гораздо легче и полезнее обратить внимание на приборное табло, где специальная лампа или комбинация светодиодов обрисуют тяжесть проблемы. Точный ответ, что означает тот или иной значок, можно найти только в инструкции к машине

В качестве примера предлагаем рассмотреть алгоритм сигнализации проблем с DPF на автомобилях VAG:

• Иконка DPF. Фильтр почти полон, за плечами не одна безуспешная регенерация, но шанс выжечь сажу штатными средствами еще есть. Как только значок подсветился, в срочном порядке выезжайте на трассу. Что к чему и почему, мы расскажем.
• Чек + DPF. Верный признак того, что «сажевик» забит. Компьютер переходит в аварийный режим, оставляя владельцу единственную возможность – выжечь сажу особым режимом.

Приборное оповещение дублируют реальные вещи, такие как расход топлива, уровень масла в двигателе, реакция на педаль газа. Например, ориентироваться на приближающийся выход из строя сажевого фильтра помогают такие признаки:

• Средний расход топлива на 100 км внезапно увеличился на 1-2 литра.
• Вырос уровень масла в двигателе в результате попадания солярки в картер.

Объяснение этим событиям одно – безуспешная регенерация (выжигание сажи штатными средствами). Цель прожига – повысить температуру в сажевом фильтре, чтобы сажа выгорела (преобразовалась в углекислый газ) и каналы матрицы снова стали свободными. Повышают эту самую температуру в основном за счет послевпрыска топлива, чтобы ДТ догорало в «сажевике». Если не соблюдать предписания производителя по поводу режима езды во время регенерирующего мероприятия, то успешного результата не получить. Попытки прожига будут часто повторяться, что в итоге приведет к упомянутым вещам – возрастанию расхода солярки и уровня масла.

От идеи пустить все на самотек рекомендуем отказаться. Когда сажевый фильтр почти забит, то машина ведет себя не лучшим образом, ведь аварийный режим – это сплошные ограничения по скорости и текущему расходу топлива. Если этот факт не останавливает, то итог «игнора» экстренного оповещения сработает в любом случае: при полностью забитом очистителе машина глохнет и не заводится, либо заводится и сразу останавливается.

Разновидности сажевых фильтров

Сажевые барьеры делятся на три типа:

• открытые;
• закрытые;
• закрытые с регенерацией.

Остановимся на каждом типе сажевого фильтра подробно.

Место, в которое устанавливается барьер

Открытого типа

Открытые сажевые фильтрующие элементы по своей конструкции являются уловителями сажевых частичек. Их конструкция похожа на улитку, свернутую из слоев металла. Керамическое покрытие или керамические детали в устройствах открытого типа не используются. Данный тип фильтров получил название открытого вследствие того, что все гофры представляют сбой открытую с обеих сторон трубку из металла, внутреннее отверстие которой 0.05 – 0.1 миллиметра. Дожиг сажевых частичек до нормы происходит вследствие хим. реакции с двуокисью азота в результате воздействия высокой температуры выхлопных газов.

Сажевый фильтр такой конструкции дает возможность удерживать примерно половину частичек. Ставится на авто опционально. Имеет множество недостатков.

В этом видео показано, как происходит очистка сажевого барьера автомобиля Мерседес.

Закрытого типа

Сажевый фильтр закрытого типа — это керамический реактор, в котором предусмотрено множество микроканалов.

Устройство закрытого типа

Если говорить образно, то микроканал это в своем роде трубка, которая свернута из фильтрующей бумаги с закрытой одной стороной. Сажевые частички, оказывающиеся в микроканалы, задерживаются на его стенках, а практически полностью чистые газы, проходя сквозь микропоры в керамических стенках, выходят наружу.

Устройство такой конструкции способно задерживать более 90% частичек сажи разного размера.

В фильтрующих приспособлениях такой конструкции имеется система, контролирующая уровень загрязнения каналов. Происходит это посредством специальных датчиков давления, находящихся возле входа и выхода фильтра. К недостаткам данного типа фильтра можно отнести, то, что при неблагоприятных условиях езды, к которому относится езда в городском цикле, каналы могут быстро забиться. Это сначала приведет к потере мощности двигателя, а затем он может полностью заглохнуть.

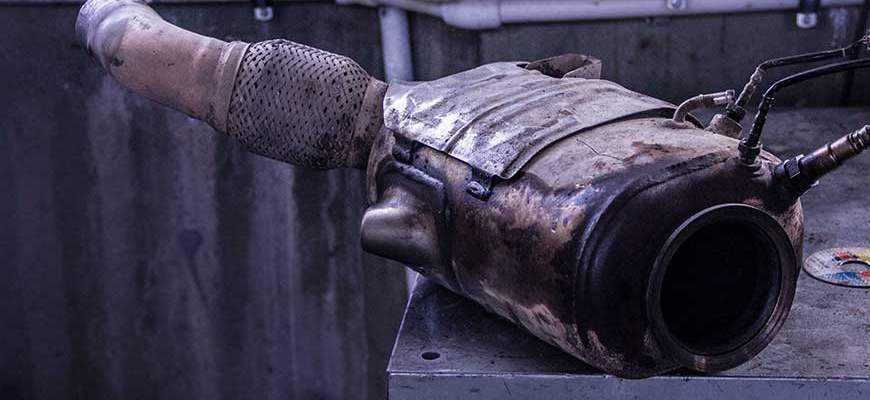

Забитый барьер

Закрытого типа с функцией регенерации

Фильтр закрытого типа с регенерацией разработан специалистами компании Пежо, сейчас выпускаются и другими компаниями. В сущности это улучшенный фильтр закрытого типа, в котором предусмотрена система авторегенерации.

В данном виде СФ для восстановления применяется присадка, которая в автоматическом режиме впрыскивается в дизтопливо из специального резервуара. Впрыскивание в бак с горючим происходит постоянно после сигнала, который подает система контролирующая фильтр. В итоге фильтр такой конструкции, фактически не может забиться ни при каких условиях.

Данная присадка представляет собой специальный цериесодержащий жидкий коллоидный состав, который повышает температуру сгорания выхлопных газов.

В дополнение горячие газы, оказываясь внутри фильтра, разогревают жароустойчивый реактор более чем до 700 градусов. Вследствие этого, все находящиеся в каналах сажевые частицы практически полностью сгорают. Через несколько минут после того как присадка попадет в горючее, фильтрующее устройство полностью чистится и готово к выполнению своих функций.

Наиболее принципиальное достоинство этой методики заключается в том, что восстановление никоим образом не сказывается на поведении транспортного средства. Все происходит в автоматическом режиме и водитель даже не ощущает происходящего.

Если сажевый фильтр вывести из работы, положительные и отрицательные моменты

Преимущества удаления сажевого фильтра:

• Отпадает потребность в обслуживании фильтрующего элемента.
• Силовой агрегат работает устойчивее.
• Улучшение динамических показателей транспортного средства (повышение мощности).
• Уменьшение расхода топлива.
• Отпадает потребность в режиме регенерации.
• Отсутствие режима аварийного состояния мотора и ошибок по причине забитого фильтра.

Недостатки удаления сажевого фильтра:

• Ухудшение экологических показателей. Хотя техосмотр можно пройти, уровень выброса сажи в окружающую среду резко повышается.
• Автомобиль лишается гарантии (при ее наличии).
• Увеличение нагрузки на турбину, что немного снижает ее ресурс.
• В ряде случаев происходит увеличение количества черного дымы из выхлопной трубы.
• Проблемы с эксплуатацией автомобиля в странах Европейского Союза, где все автомобили в обязательном порядке должны соответствовать экологическим нормам «Евро-5».

Особенности эксплуатации

Довольно часто причиной поломки сажевого фильтра становятся неисправные клапана EGR. В современных автомобилях электронные системы управления автоматически подсчитывают количество завершенных циклов регенерации и при необходимости извещают водителя о необходимости замены фильтра. В любом случае для нормальной эксплуатации сажевика необходимо использовать качественное топливо (содержание серы не должно превышать нормы), отвечающее требованиям стандарта Euro-4,5. Также владельцам автомобилей оборудованных таким фильтром не стоит заливать био-дизель.

В автомобилях оборудованных сажевым фильтром очень важно использовать ту марку масла, которая преднаписана в инструкции заводом изготовителем. Когда она не соответствует то вероятность его выхода из строя через засор продуктами угара масла, очень высока

Стоит помнить что авто с сажевым фильтром требует определенных правил обслуживания и эксплуатации.

Удаление или отключение сажевого фильтра требует программного вмешательства.

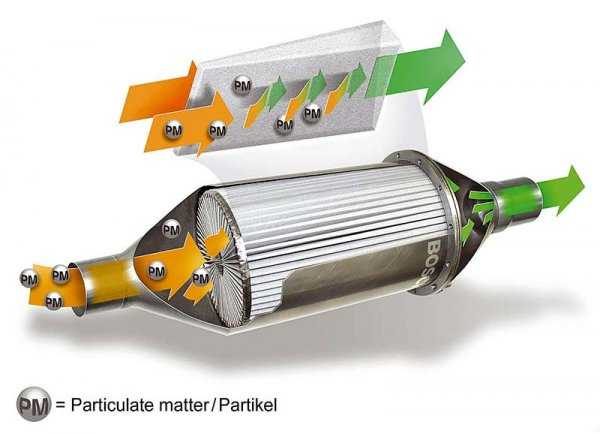

Как работает

Основная задача это улавливать сажу при выхлопе автомобиля. По сути это также часть глушителя, которая очищает выхлоп. Только вот это совсем не катализатор, он борется с сажей, а не с отработанными вредными газами.

Работа состоит из двух этапов:

1) Захват сажи – как становится понятно, на этом этапе происходит захват частичек сажи. Внутри фильтр похож на ячеистый материал, на стенках которого и оседают частички. Однако нужно отметить — что совсем мелкие, не улавливаются – их размер может составлять всего 0,1 – 0,5 мкм, но их в выхлопе всего 5 – 10 %. После улавливания фильтр постепенно начинает забиваться, что приводит к снижению мощности двигателя. Поэтому время от времени его нужно прочищать, или делать регенерацию.

2) Регенерация — этот процесс достаточно сложный, и у каждого производителя реализован по-своему. Однако эффект от него один, очищение ячеек от сажи. Теперь немного подробнее.

Есть ли сажевый фильтр.

Как определить есть ли сажевый фильтр или же автомобиль без сажевого фильтра.

Определить можно очень легко, например можно проверить по вин номеру вашего автомобиля, по каталогу запчастей,  выбрать раздел по выхлопной системе и проверить, есть ли к продаже сажевый фильтр, если будет написано, что не поставляется на данный автомобиль, значит его нет.

Еще можно проверить наличие сажевого фильтра визуально, многие не знают где находится сажевый фильтр, чаще всего он находится в катализаторе, нужно посмотреть под капотом, если от катализатора отходят две металлические трубки, похожие на тормозные трубки, то значит на автомобиле стоит сажевый фильтр, если трубок нет, то нет сажевого фильтра.

Так же в двигатель заливается другое масло без сажевого фильтра, чем в двигатель с сажевым фильтром.
