Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
2. Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

«Не переживайте, вы можете мне доверять»

Некоторые автомеханики часто встречаются с недоверием автовладельцев, которые во всем видят подвох. Но это и логично, учитывая, как обманывают автолюбителей в наших автосервисах. Поэтому некоторые слесари, надеясь установить контакт с клиентом, часто кидают дежурную фразу «вы можете мне доверять». Самое интересное, что многие из нас, когда слышат подобные слова, почему-то начинают верить в искренность автомеханика. Но, несмотря на это, помните, что нужно жить по принципу «доверяй, но проверяй». Сами понимаете, что слова незнакомого автослесаря могут быть просто воздухом. Так что будьте начеку.

Что такое картер двигателя

Устройство изобретено еще в 1889 году английским инженером Джоном Картером. Изобретатель разработал корпус для популярного в то время велосипеда марки Sunbeam, считающийся первым в мире картером. Предназначено оно было для содержания масла, смазывающего цепь, укрытия ее от внешних воздействий.

Некоторое время спустя картер стал широко применяться и в автотехнике, начинавшей бурное развитие. Сейчас он присутствует почти во всех узлах, использующих масло и, естественно, в двигателе.

По вертикальным сторонам картера проходят специальные каналы, используемые для свободного перетекания масла в поддон, где оно остывает, а после втягивается насосом. Чтобы мельчайшие частички металла, образовавшиеся при износе кривошипно-шатунного механизма, не поступали в смазку, на стене резервуара размещены магниты.

В отдельных моделях двигателей дополнительная защита обеспечивается мелкой сеткой из тончайшей проволоки, которая задерживает частички более крупных фракций и не допускает их оседания на дне.

В корпус проникают выхлопные газы, а также концентрируются пары масла, ухудшающие качество смазки. Для вентиляции картера двигателя установлена небольшая трубка, подключенная к воздушному фильтру либо к головке блока цилиндров.

Расположение и назначение картера

Вопрос о том, где расположен картер, не совсем правильный. Он размещается в том же месте, где и «движок», потому как относится к его компонентам. Картер по сути является объемом пространства между коленвалом и поддоном. Так как в нем размещен резервуар для стекающего масла, оба элемента нередко считают единым понятием. Но фактически поддон используется не только для накопления смазки, а считается только частью конструкции.

Функции картера следующие:

Размещение и закрепление двигающихся частей двигателя, нуждающихся в качественной смазке.

Хранение большого объема масла, применяемого в двигателе. Для этих целей задействуется нижний элемент – масляный поддон, образующий своеобразную полость. Для удаления отработанной смазки внизу емкости предусмотрен слив, закрытый пробкой.

Охлаждение. В процессе работы двигателя температура контактирующих поверхностей и вращающихся частей постепенно возрастает. Вместе с ними также прогревается и залитое в емкость масло. Чтобы смазочный материал не перегревался и не терял своих характеристик, его требуется остужать. Эта функция возложена на резервуар, непрерывно соприкасающийся с воздухом. При перемещении автомобиля поток нарастает, охлаждая двигатель.

Защита маслонасоса и КШМ от загрязнителей и ударных воздействий. Для изготовления картера применяется высокопрочный металл

При езде по неровностям и неосторожном вождении автомобиля, он защищаеткрутящийся вал и насос от поломки.

Материалы для изготовления картера

На некоторых моделях европейских авто имеется картер из высокопрочного термостойкого пластика. Но из-за высокой стоимости его использование сильно ограничено. Для повышения прочности и стабильности корпус иногда дополняется ребрами жесткости.

Поддон картера двигателя также отливается из алюминия либо изготавливается из листовой стали способом штамповки. Такая емкость обеспечивает лучшее охлаждение двигателя. Существенные недостатки – слишком высокая цена, меньшая прочность и слабая ремонтопригодность.

Основные узлы устройства автомобиля

Несмотря на огромное число моделей и брендов, при детальном рассмотрении оказывается, все легковые транспортные средства устроены одинаково.

Основные части любого автомобиля:

1. Двигатель (мотор). Устройство трансформирует тепловую энергию в механическую, что необходимо для передачи крутящего момента к колесам. Другими словами, благодаря ему машина едет;
2. Трансмиссия (силовая передача). Отвечает за тот самый крутящий момент, который стимулируется источником энергии от мотора. В данный узел входят следующие агрегаты: коробка передач, сцепление, карданная передача, ведущий мост;
3. Ходовая часть (в простонародье – «ходовка»). Механическая основа движения автомобиля. Конструкция включает переднюю и заднюю подвески, колеса, ведущие мосты;
4. Системы управления. Собственно говоря, это рулевая система (чтобы ехать) и тормозная (чтобы останавливаться);
5. Электрооборудование. Сюда входят аккумулятор, проводка, генератор. Словом – источники и потребители тока.

Все перечисленные элементы крепятся к несущей конструкции – кузову автомобиля. Последний состоит из днища, передних и задних лонжеронов (силовые детали каркаса, делающие его прочным и устойчивым), моторного отсека, крыши и навесных элементов (двери, капот, крышка багажника, бампер, крылья).

Данный перечень — лишь «верхушка айсберга», но ее вполне достаточно, чтобы начать понимать базовый принцип устройства автомобиля.

Если вы ищете учебник или пособие, в котором легко и доступно, «для чайников», расписано устройство автомобиля, рекомендуем обратить внимание на книгу Бескаравайного М.И. «Устройство автомобиля просто и понятно для всех»

Пособие легко скачать в Интернете из любой онлайн-библиотеки.

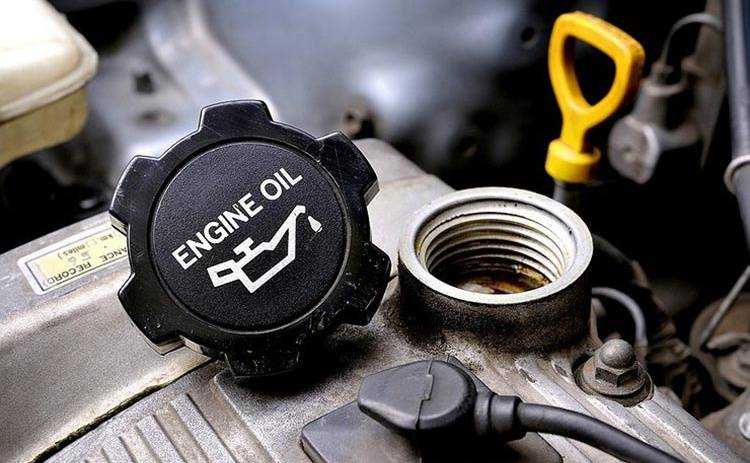

Рекомендации по эксплуатации и обслуживанию системы смазки

От эффективности системы смазки мотора зависит его долговечность. По этой причине ей требуется постоянное обслуживание. Данная процедура проводится на каждом этапе ТО любого автомобиля. Если некоторым деталям и узлам можно уделить меньше внимания (хотя безопасность и надежность транспорта требует должного внимания всем системам), то халатное отношение к замене масла и фильтра приведет к дорогостоящему ремонту. В случае с некоторыми машинами дешевле купить новую, чем начинать капитальный ремонт двигателя.

Помимо своевременной замены расходных материалов от владельца транспортного средства ожидается грамотная эксплуатация самого силового агрегата. Во время запуска мотора после длительного простоя (достаточно 5-8 часов) все масло находится в поддоне, а на деталях механизма имеется лишь небольшая масляная пленка.

Если в этот момент давать мотору нагрузку (начинать ехать), без должной смазки детали быстро выйдут из строя. Дело в том, что насосу нужно некоторое время, чтобы продавить более густое масло (потому что оно холодное) по всей магистрали.

По этой причине даже современный мотор нуждается в небольшом прогреве, чтобы смазка попала на все узлы агрегата. Эта процедура зимой займет не дольше, чем водитель успеет убрать весь снег с автомобиля (в том числе и с крыши). Машины, оснащенные системой ГБО, облегчают эту процедуру. Электроника не перейдет на газ, пока двигатель не прогреется.

Особенное внимание нужно уделять регламенту замены моторного масла. Многие отталкиваются от километража, но этот показатель не всегда точно указывает на частоту процедуры

Дело в том, что даже когда заведенная машина стоит в пробке или попала в тянучку, масло все равно постепенно теряет свои свойства, хотя авто может проехать совсем немного.

С другой стороны, когда водитель часто ездит на большие расстояния по трассе, в таком режиме масло растрачивает свой ресурс дольше, даже если километраж уже пройден. О том, как рассчитать моточасы, читайте здесь.

А о том, какое масло лучше лить в двигатель своего авто, рассказывается в следующем видео:

Масляная система двигателя, как она работает?

Watch this video on YouTube

Виды картеров

В зависимости от типа двигателя на картер могут возлагаться дополнительные функции.

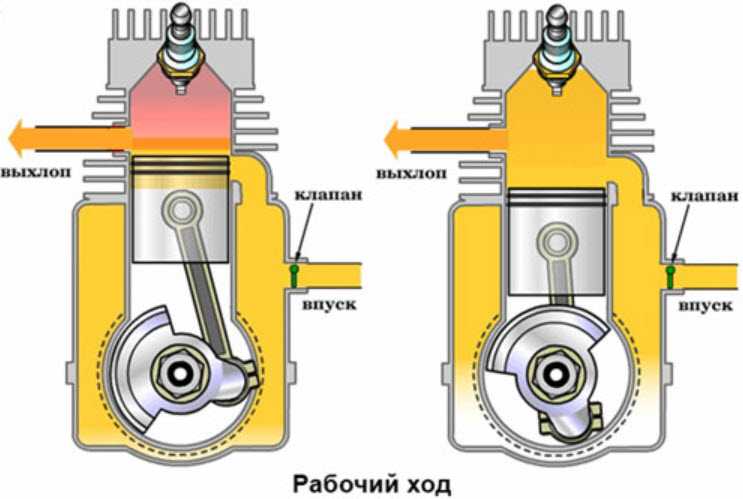

Картер двухтактного двигателя

В двухтактных моторах картер используется для предварительного сжатия смеси. Она всасывается в подпоршневое пространство при такте сжатия в цилиндре.

Во время движения поршня вниз давление под ним повышается, и как только откроется перепускной канал в нижней зоне цилиндра, топливо в смеси с воздухом устремляется к камере сгорания. Отсюда требования к герметичности картера, наличию клапана на впуске и качественным уплотнениям носков коленвала.

Масляная ванна отсутствует, а смазка осуществляется добавкой к рабочей смеси некоторого количества специального двухтактного масла, которое затем сгорает вместе с бензином.

Картер четырёхтактного двигателя

При четырёхтактном цикле топливо в картер может попасть лишь при возникновении неисправностей. В нормальных условиях он служит для хранения масляной ванны, куда оно стекает, пройдя через каналы и пары трения.

В нижней точке поддона располагается масляный заборник насоса с сетчатым фильтром грубой очистки. Между противовесами коленвала и зеркалом масла соблюдается определённое расстояние, чтобы не допускать вспенивания при контактах.

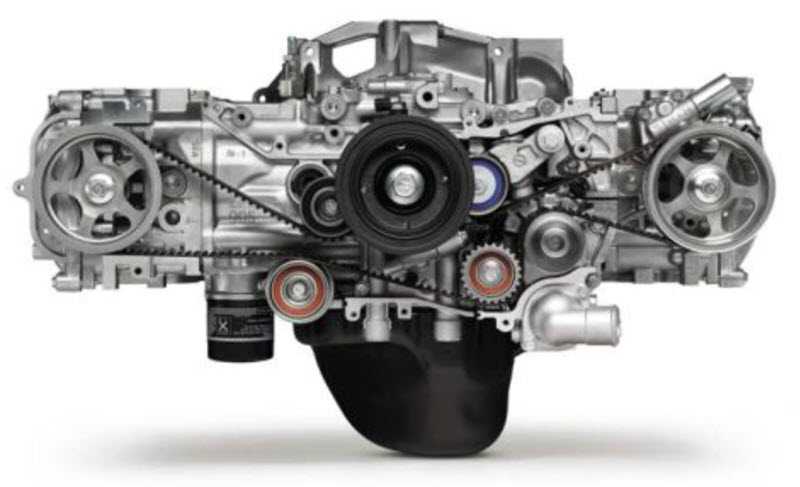

Картер оппозитного двигателя

В оппозитных моторах картер является основным силовым элементом, придающим жёсткость всему блоку. При этом он компактен, что предоставляет одно из преимуществ автомобильного «боксёра» — малую габаритную высоту, что даёт снижение общего центра масс автомобиля.

Разновидности

Все картеры, которыми оснащают автомобили, можно разделить на две категории в зависимости от того, на каком именно силовом агрегате они устанавливаются.

Потому принято отдельно рассматривать конструкции для:

• двухтактных ДВС;
• четырёхтактных силовых установок.

Разница в конструкции картера обусловлена различиями в устройстве самих ДВС. Поддоны бывают разъёмными и неразъёмными. Зачастую поддон выступает как составной элемент картера, а не просто служит для сбора смазочного масла.

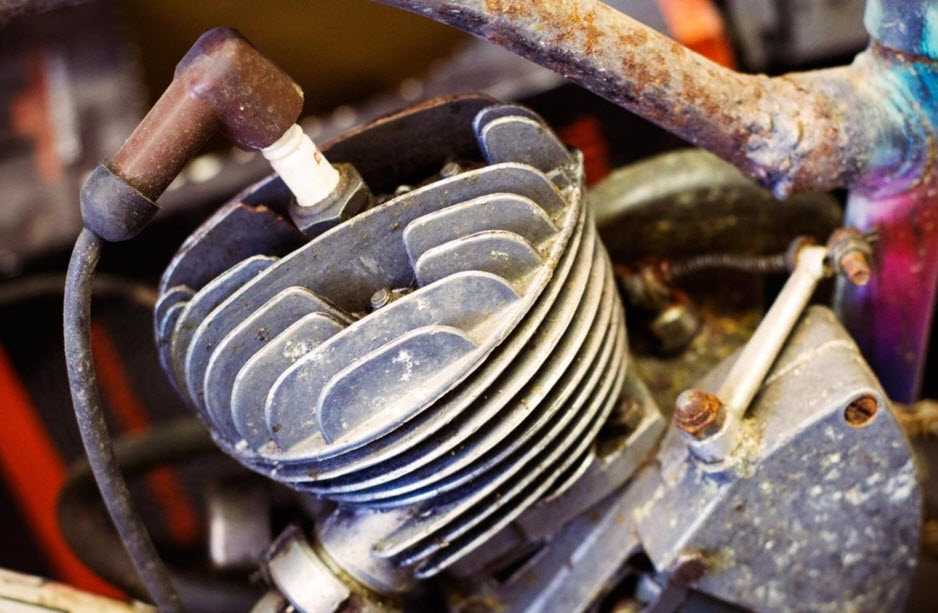

Двухтактные двигатели

Особенность изобретения Ф. Картера для двухтактного двигателя заключается в том, что картер и мотор являются одним целым. Это неотъемлемый элемент корпуса и один из компонентов системы питания силового агрегата.

Именно внутри картера происходит процесс подготовки топливовоздушной смеси. После этого смесь движется в цилиндры силового агрегата. Это одно из отличий в сравнении с четырёхтактным аналогом.

Также двухтактные моторы отличаются тем, что здесь масло контактирует непосредственно с топливом. При приготовлении смеси для цилиндров картер позволяет питать двигатель, а также параллельно смазывать элементы цилиндропоршневой группы.

Двухтактный дизельный двигатель

Подобное устройство системы приводит к тому, что внутри силового агрегата смешивается горючее и смазочное масло. Этим объясняется повышенная дымность и более тёмный цвет образующегося и выходящего через выхлопную трубу дыма. Выхлоп отличается синеватым оттенком, что является характерной особенностью моторов на мототехнике. Именно там продолжают использовать двухтактные моторы, в отличие от автомобилей.

На двухтактных моторах ресурс свечей зажигания значительно ниже по сравнению с четырёхтактным конкурентом. Двухтактные ДВС уже практически не встречаются на автомобилях, а также от них отказываются производители мототранспорта.

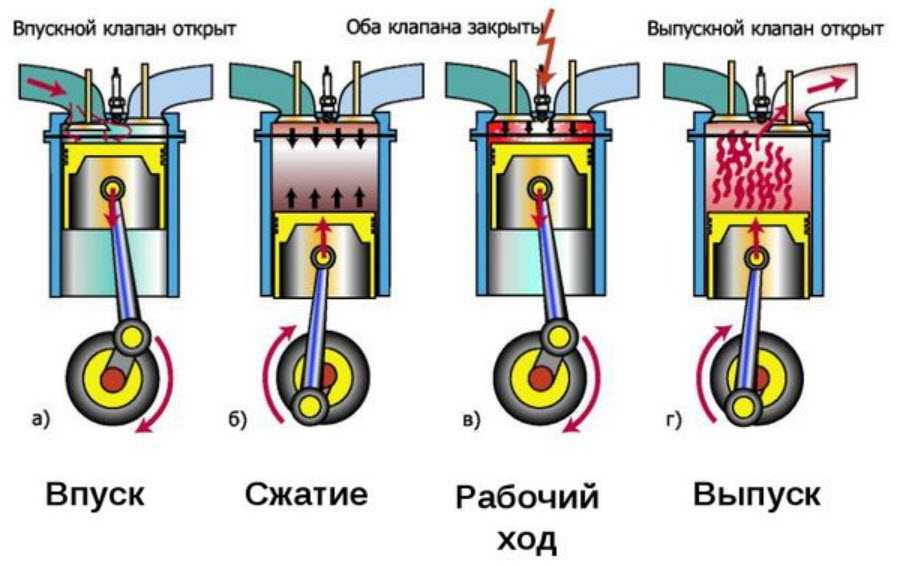

Картер и четырёхтактный двигатель

В случае с четырёхтактными моторами картеру отводится второстепенная или вспомогательная роль. Чаще всего тут картер нужен только в качестве ёмкости для сбора масла, не более того.

Объяснить такое решение не сложно. Современные четырёхтактные моторы не приветствуют попадания масла в цилиндры. Потому у них выхлоп обладает меньшей дымностью и более светлым цветом. Состав выхлопа получается чище и экологичнее.

Важным компонентом четырёхтактника в плане очистки выхлопных газов выступает катализатор. Сейчас он устанавливается практически на все современные автомобили с ДВС.

Разновидности интеркулеров – что заливают в интеркулер?

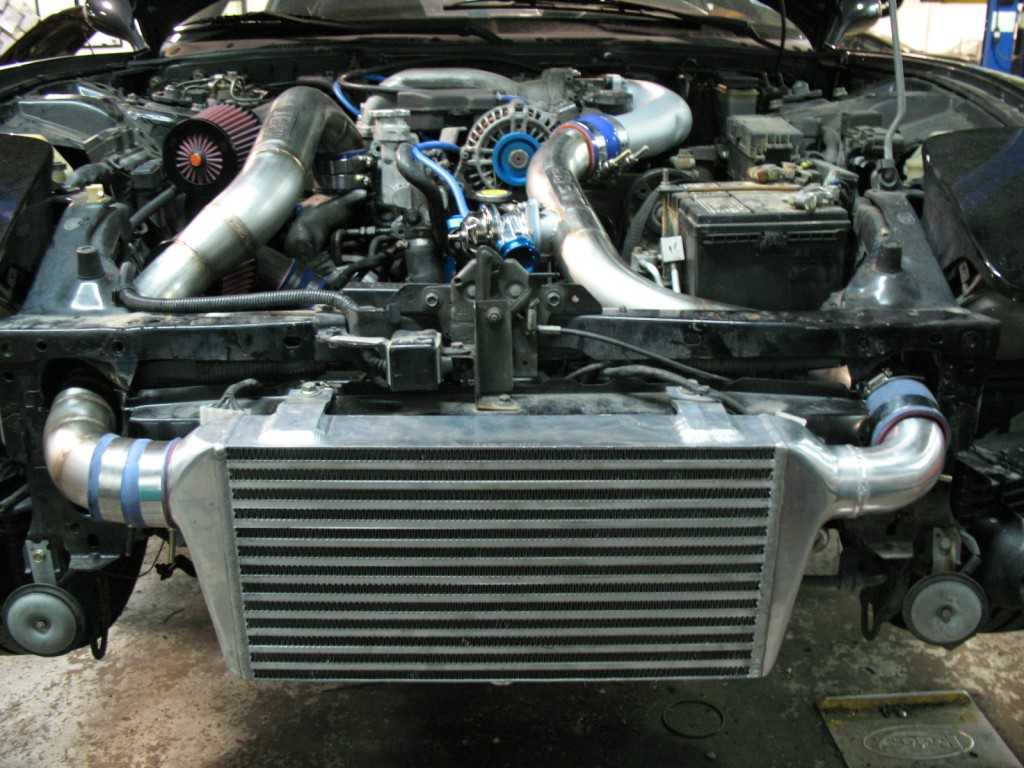

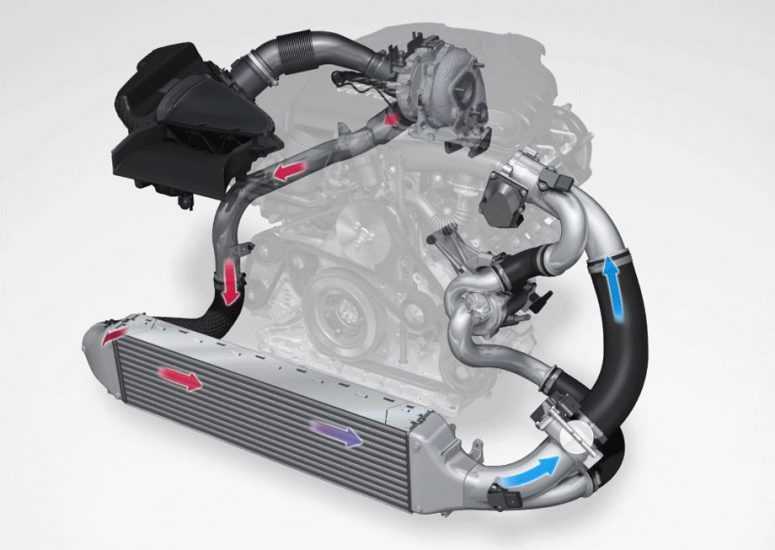

Воздушный интеркулер. Устройство, работающее по схеме «воздух-воздух», получило широкое распространение среди автовладельцев за счет простоты конструкции. Для охлаждения воздушной смеси используется система трубок и пластин. Трубки увеличивают путь, который должен пройти воздух, пластины – обеспечивают оптимальную теплоотдачу.

Виды интеркулеров.

Эффективность воздушного интеркулера проявляется на скорости более чем 30 км/ч. Местом для установки устройства может быть:

1. Пространство под капотом автомобиля прямо над двигателем (воздухозаборники вырезаются в капоте).
2. Пространство за передним бампером (воздухозаборники вырезаются в бампере).
3. Пространство в боковых частях крыльев (воздухозаборники вырезаются в крыльях).

Жидкостный интеркулер. В отличие от воздушного типа, жидкостный аналог считается более эффективным в работе. Он обладает сложной конструкцией, которая включает:

• Воздушный радиатор.
• Блок управления.
• Систему патрубков.
• Водяной насос.
• Прочее.

Полученная двухконтурная система охлаждения может использовать в качестве жидкости не только воду, но и хладагент (антифриз, тосол или жидкий азот). За счет свойств этих жидкостей происходит быстрая теплоотдача и остывание воздушной смеси.

Назначение и требования

Если двигатель называют сердцем автомобиля, то кузов – это его оболочка или тело. Как бы то ни было, именно кузов является самым дорогим элементом машины. Основное его назначение – это защита пассажиров и внутренних компонентов от воздействия окружающей среды, размещение посадочных мест и прочих элементов.

Кузов автомобиля

Как к важному конструктивному элементу к кузову предъявляются определенные требования, среди которых:

• стойкость к коррозии и долговечность;
• сравнительно небольшая масса;
• необходимая жесткость;
• оптимальная форма, чтобы обеспечить ремонт и обслуживание всех агрегатов автомобиля, удобство погрузки багажа;
• обеспечение необходимого уровня комфорта для пассажиров и водителя;
• обеспечение определенного уровня пассивной безопасности при столкновении;
• соответствие современным стандартам и тенденциям в дизайне.

Устройство и используемые материалы

Картеры принято классифицировать по их способы установки на блок цилиндров. Но также не стоит забывать о различия в устройстве и используемых материалах.

Чаще всего встречаются конструкции, изготовленные на основе алюминиевого сплава и нержавеющей стали. Крайне редко, и скорее на старых автомобилях, используются чугунные изделия. Хотя раньше чугун активно применяли при производстве автомобильных картеров и поддонов.

Но чугун утратил свою актуальность. Причина в слишком большой массе получаемой конструкции. Потому было принято решение перейти на более легковесные элементы из сплавов.

Одним только металлом ассортимент картеров не ограничивается. Всё чаще на современных автомобилях, особенно европейского производства, устанавливаются пластиковые детали. Только не стоит воспринимать такие элементы как крайне хрупкие и ломкие, что характерно для обычного пластика.

Для поддонов применяют специальные полимерные составы, которые отличаются повышенной прочностью, устойчивостью к высоким температурам и механическим повреждениям. Но без дополнительной защиты эксплуатировать машины с пластиковыми картерами в условиях бездорожья или при плохих дорогах не рекомендуется. Придётся хорошо постараться, чтобы повредить даже полимерный поддон. Но всё же вероятность есть.

Что же касается устройства, то тут нет ничего сложного. Учитывается внешний вид конструкции. На большинстве автотранспортных средств такой элемент как поддон-картер выполнен в виде резервуара или ёмкости прямоугольной формы сравнительно небольшого размера. Также зачастую его цвет чёрный.

Чтобы обеспечить дополнительную защиту для автомобильного установленного картера, его закрывают листами из металла или специального ударопрочного пластика. Именно такие листы называются защитой картера.

В некоторых конструкциях поддон-картеров предусмотрены так называемые рёбра жёсткости. Если они и присутствуют, то располагаются по всей его поверхности. Такие рёбра предназначены для обеспечения дополнительной жёсткости всей конструкции, когда на картер возлагаются дополнительные функции.

Глас народа

Существует также неформальный автомобильный сленг, который чаще всего используют опытные автомеханики. Значения их слов далеко не всегда понятны обывателю, чем мастера пользуются для мошенничества или сговора. Поэтому знать неофициальные автомобильные термины также полезно каждому водителю.

Сразу стоит оговориться, что речь не идёт о чересчур специфичных названиях, поскольку они могут быть известны только ограниченному кругу людей. Кроме того, не стоит популяризировать нецензурные слова, поскольку они уж точно не являются признаком культурности человека. Основными словами в автомобильном сленге можно назвать:

• Штаны — раздвоенный патрубок выпускного коллектора;
• Корыто — корпус воздушного фильтра;
• Торпеда — передняя панель автомобиля;
• Колено — коленвал автомобиля;
• Кенгурятник — мощная металлическая дуга, смонтированная перед бампером автомобиля;
• Мухобойка — пластиковый дефлектор, защищающий кромку капота автомобиля;
• Мозги — электронный блок управления;
• Галстук — трос для буксировки повреждённых автомобилей;
• Граната — ШРУС, приспособление, передающее крутящий момент на колёса переднеприводных автомобилей;
• Паук — разветвлённый впускной коллектор;
• Горшок — цилиндр двигателя либо его поршень;
• Сухарь — сальник;
• Лыжа — лонжерон либо направляющая;
• Растяжка — поперечный силовой элемент кузова либо усилитель;
• Телевизор — деталь силовой структуры, соединяющая передние лонжероны. Обычно находится за радиаторной решёткой;
• Свеча — стойка Макферсона, амортизатор, пропущенный внутри пружины;
• Кондёр — кондиционер;
• Ведро — расширитель глушителя либо каталитический нейтрализатор;
• Шоколадка — реле, отвечающее за стабилизацию напряжения генератора.

Среди отечественных водителей распространён своеобразный сленг

Достоинства и недостатки интеркулера

Как уже говорилось ранее, использование интеркулера позволяет добиться лучших показателей мощности двигателя. Но это еще не все. Улучшенное наполнение цилиндров экономит топливо, расходуя его более эффективно. Работа интеркулера снижает токсичность выхлопных газов, что благотворно сказывается на окружающей среде и наверняка заинтересует всех, кто заботиться о природе.

К недостаткам применения интеркулера стоит отнести:

• Необходимость в немалом свободном пространстве под капотом;
• Дорогое обслуживание после повреждений интеркулера.

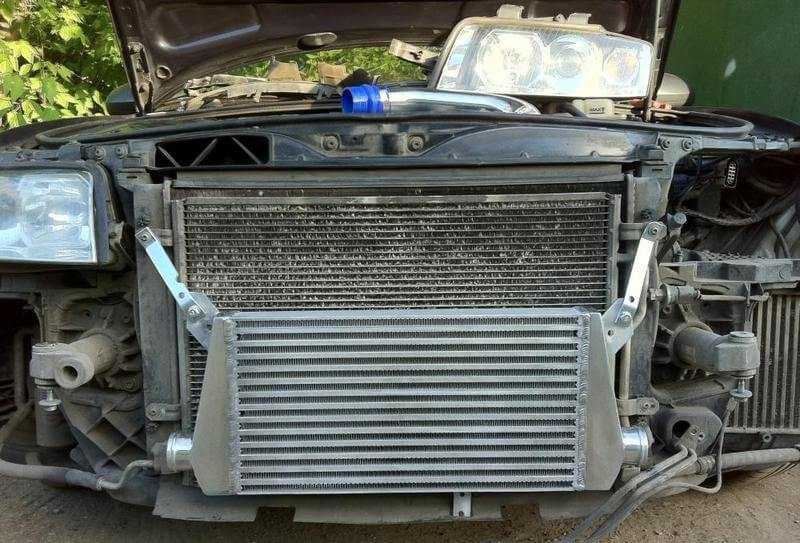

Чаще всего повреждениям подвергается устройство, установленное в носовой части машины. Оно может быть выведено из строя попаданием мелких камней или легким ДТП.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
• Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.
