Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

• гаечные ключи и головки;
• новый ремень и натяжной ролик;
• стержень для фиксации ролика;
• монтажная лопатка для снятия ремня;
• нож;
• защитные перчатки;
• лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

Обозначения схемы:

• 1 — шкив коленчатого вала;
• 2 — шкив генератора;
• 3 — направляющий ролик;
• 4 — муфта компрессора кондиционера;
• 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
• 6 — ремень;
• 7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

1. Обрезать старый ремешок при помощи ножа.
2. Повернуть на 3-4 оборота болт крепления генератора снизу.
3. Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
4. Поджать генератор вперед до заведения крепежного уха за кронштейн.
5. Зафиксировать механизм проволокой или иным способом.
6. Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
7. Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
8. Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

1. Отвернуть фиксирующий болт, расположенный на верхней части генератора.
2. Поднять фиксатор вверх, выведя болт из направляющего паза.
3. Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
4. Снять изношенный ремень и прижимной ролик.
5. После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
6. Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

1. Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
2. Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
3. Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
4. Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
5. Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Как выбрать подходящую деталь

Разнообразие автомобилей в современном мире настолько велико, что однозначного ответа на этот вопрос не существует. Если в одном случае можно использовать только ленточный ремень, то на другой модели предусмотрена установка исключительно клинообразного. Поэтому мы рассмотрим конкретный пример, близкий многим россиянам — Ладу Калину.

На этой модели могут быть использованы как генераторы с натяжителем, так и без него. В соответствии с этим меняется и длина ремня:

• если натяжитель присутствует, то длина должна быть равна 883 мм;
• для генераторов без натяжителя подойдёт вариант 823 мм.

Не меньше, чем на длину, необходимо обращать внимание и на его производителя. На российском рынке активно представлены следующие компании:

1. Ремни с лейблом БРТ производятся балаковским предприятием. Мнения о продукции от этого производителя разнятся. Одни говорят об их надёжности, тогда как другие приводят примеры быстрого выхода их из строя. По-видимому, тут всё зависит от того, удаётся ли приобрести фирменную продукцию или её дешёвую подделку.
2. В числе наиболее популярных производителей компании ANDYCAR, Continental и Finwhale.
3. АвтоВАЗом чаще всего используются ремни от GATES — они устанавливаются на 80% выпускаемых автомобилей. Эта продукция хорошо зарекомендовала себя в процессе эксплуатации, о чём говорит большое количество отзывов, размещённых на самых разнообразных автомобильных форумах.

Замена генератора

В случае, если проблема оказалась серьезнее и одной заменой натяжного ролика и приводного ремня не обойтись — приходится снимать генератор и разбираться в возможных проблемах. Замена генератора процедура не шибко сложная, тем не менее, она требует определенных навыков и наличия базового комплекта инструментов.

Обычно, возможные неисправности генератора связаны со следующими проблемами:

• поломка, чаще преждевременный износ щетки (одной или нескольких щеток) генератора;
• поломка реле-зарядки, при такой проблеме генератор может как вовсе не работать, так и не регулировать напряжение выходного тока, а это очень сильно может отразиться негативным образом на состоянии других узлов электропроводки.

Для замены генератора необходим базовый набор инструментов:

• домкрат;
• набор отверток;
• набор ключей;
• набор торцевых головок с удлинителем;
• пассатижи.

Процесс замены генератора осуществляется также как и замена приводного ремня, точнее все начинается с первых нескольких пунктов.

Используя домкрат поддомкрачиваем автомобиль за правый порог. Затем, используя балонный ключ откручиваем правое переднее колесо. Теперь, когда ничего лишнее не мешает — снимаем подкрылок автомобиля. Затем необходимо снять клеммы с аккумулятора и пластиковую защиту роликов навесных агрегатов.

После чего откручиваем планку крепления радиатора охлаждения. И снимаем разъем (пластиковую фишку) управления генератора. Также откручиваем красный (плюсовой) провод от клеммы на генераторе.

Теперь снимаем приводной ремень генератора.

Осталось только открутить крепежные болты генератора (1 сверху, 2 с передней стороны, 1 сзади, для откручивания болтов используем торцевую головку с удлинителем). Желательно откручивать болты в следующем порядке: сначала сзади, потом 1 болт спереди, затем 1 болт сверху и последний болт снова спереди.

Теперь, радиатор охлаждения немного сдвигается в сторону и извлекается генератор.

Далее — в зависимости от навыков и умений можно самому диагностировать характер поломки генератора или доверить его профессионалам по ремонту.

Устанавливать генератор на автомобиль нужно в обратной последовательности. Крепежные болты следует затягивать с усилием

Это интересно: Особенности конструкции системы охлаждения Toyota Corolla

Инструкция по замене

Как заменить ремень генератора своими руками?

Рассмотрим процесс на примере ВАЗ 2108:

1. Вначале производится демонтаж ремешка. Чтобы снимать РГ, потребуется ослабить гаечки фиксации снизу и на самом натяжителе. Во время ослабления сам генератор следует сдвинуть в сторону мотора, после чего ослабленный ремешок просто демонтируется с валов.
2. Как поставить ремень генератора? В данном случае нет ничего сложного — процесс установки ремня производится по той же схеме. Ремешок устанавливается на шкивы, после чего генератор просто отодвигается от силового агрегата, для этого используется монтировка.
3. С помощью лома следует удерживать натяжение, в это время гайку на натяжителе следует подтягивать. Далее, необходимо затянуть и гайку и проверить процесс установки. Если после замены при запуске двигателя отсутствуют посторонние звука, то процедура была проведена правильно. При наличии свиста следует подтянуть ремешок.

Извините, в настоящее время нет доступных опросов.

Натяжение с помощью регулировочной планки

Крепление генератора с помощью планки

Этот метод используется для более старых автомобилей (например, “классических” ВАЗов). Он основан на том факте, что генератор крепится к двигателю с помощью специальной дугообразной планки, а также болта с гайкой. Ослабляя крепление можно перемещать планку с генератором относительно двигателя на необходимое расстояние, тем самым регулируя уровень натяжения.

Действия выполняются по следующему алгоритму:

• откручиваем крепежную гайку на дугообразной планке;
• при помощи монтировки регулируем положение (отодвигаем) генератора относительно двигателя;
• затягиваем гайку, фиксируя новое положение генератора.

Процедура несложная, ее можно повторить в случае, если вам с первого раза не удалось добиться необходимого уровня натяжения.

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Это интересно: Оосбенности расшифровки и скрытая информация в маркировке фар для ксенона

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

1. Ослабить верхнюю или нижнюю затяжку генератора;
2. Далее произвести один поворот регулировочного винта по часовой стрелки;
3. Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
4. Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу

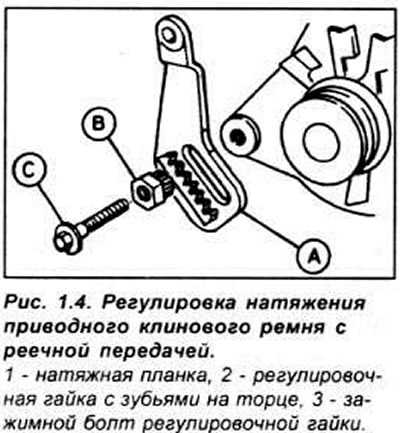

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

1. Открутить или ослабить саму регулировочную гайку;
2. При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
3. Далее на планке затягивается ранее ослабленная гайка.
4. После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

Открывается капот автомобиля и находится генераторное устройство.
На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
С помощью гаечного ключа после регулировки выполняется фиксация ролика

При настройке важно правильно подобрать усилие натяжки.
Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование

Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Свист ремня

При запуске двигателя автомобиля появляется свист, что говорит о некорректной работе генератора. Чаще всего проблема кроется непосредственно в повреждениях структуры ремня, некачественных материалах, используемых для производства, или накопившейся грязи на его поверхности. Также стоит осмотреть подшипники, шкив, роликовый механизм натяжения ремня.

Во время осмотра запчастей стоит обратить внимание на наличие трещин на поверхности ремня, а также на степень его натяжения. В большинстве случаев именно недостаточное натяжение является причиной появления неприятного звука – свиста

Наличие грязи, толстого слоя пыли, различной жидкости, смазочных материалов также могут спровоцировать появление раздражающего звука.

Устраняется проблема покупкой новой оригинальной детали, которая гарантирует комфортную эксплуатацию автомобиля в течение определенного времени. Но если же причина была в загрязнении, то лучше всего самостоятельно очистить ремень от жидкости или какой-либо смазки.

Некоторые автовладельцы отмечают появление свиста в зимнее время. Когда при минусовой температуре резина становится твердой, ремень теряет эластичность. По мере прогрева узлов двигателя звук начинает утихать. Автомобили, где помимо ременного привода присутствует натяжной ролик, при износе подшипников также издают раздражающий писк.

После визуального осмотра и подтверждения проблемы, связанной с ремнем генератора, следует проверить механическую часть. Начинать стоит с натяжителя, который на каждом транспортном средстве имеет индивидуальные параметры и отличается конструктивно. Наиболее распространенный вариант – скоба, регулирующая уровень натяжки. Если проблема обнаружена, то можно приступать к замене ремня на новый.

Натяжитель ремня генератора — как устроен и как заменить натяжитель самому

Здравствуйте, уважаемые автомобилисты! Аксиома, понятная всем: управление автомобилем может приносить удовольствие только в случае полной исправности всех его узлов и механизмов.

Даже незначительная поломка несущественного, на первый взгляд, элемента может принести немало неудобств. Если во время движения появляются раздражающие факторы в виде скрипов, свиста, постукиваний, металлического звона, сразу необходимо искать причину поломки.

Иначе вождение автомобиля превратиться в испытание для нервной системы, а возможно и чревато большими затратами в будущем на ремонт. Проблемы, которые иногда возникают с ремнём генератора, известны практически каждому автолюбителю.

Как только ремень начинает свистеть, рвётся, мы быстро спешим заменить ремень генератора и ждём, что всё на этом закончится. Каково же наше удивление, когда проблема не исчезает.

Новый ремень, новый ролик с новым подшипником, соблюдение всех канонов и правил при ремонте ременной передачи генератора могут не дать положительных результатов, если не обследован натяжитель ремня генератора.

Это как раз та деталь, которой почти никогда не уделяют внимание специалисты сервисов, считая её вечной. Практика показывает, что проблемы могут возникнуть даже после того, как автомобиль покидает сборочный конвейер

Как устроен натяжитель ремня генератора

Натяжитель для ремня генератора лада гранта

Существует большое число узлов автомобиля, в которые автолюбителю, не имеющему специальных знаний и навыков ремонта, не стоит самостоятельно разбирать.

Натяжитель ремня генератора имеет очень простое устройство, вполне поддаётся ремонту даже не очень опытным водителям. Каждый из автопроизводителей создаёт натяжители на собственное усмотрение, но большая их часть имеет такие составные части:

• кронштейн крепления к блоку двигателя;
• ролик с подшипником;
• болт ролика.

Сам кронштейн крепится к двигателю с помощью 3-4 болтов или шпилек с гайками.

Считается, что самое уязвимое место натяжителя – это подшипник. Действительно, находясь в постоянно напряженном состоянии и совершая огромное количество вращений, подшипник вырабатывает свой ресурс и нуждается в замене.

После того, как снят ремень генератора, состояние подшипника диагностируется очень легко. Исправный подшипник не имеет люфта. Не меньше проблем может принести и кронштейн с болтом ролика.

С течением времени кронштейн может незначительно изогнуться, сместив ролик с плоскости нахождения ремня. Подобное искривление кронштейна приводит к таким последствиям:

• одна сторона ремня испытывает большее растяжение, что приводит к преждевременному его износу;
• при значительном искривлении ремень может слетать.

Такой дефект наблюдается не только у автомобилей, имеющих солидный пробег. Иногда кривой натяжитель ремня генератора можно встретить и на совершенно новых машинах, что указывает на его заводской недочёт.

Замена натяжителя ремня генератора своими руками

Как не прискорбно, но если уж обнаружили искривление кронштейна, то единственный выход – это полная замена натяжителя ремня генератора. Кронштейн выполняется, как правило, в виде монолитной конструкции и не поддаётся восстановлению. Даже если попытаться его выровнять, то никто не сможет гарантировать, что ролик снова будет установлен на своё штатное место, а сам кронштейн снова не согнется.

Замена натяжителя ремня генератора происходит достаточно быстро. Нужно лишь выполнить такие действия:

• отключить контакты аккумулятора;
• ослабить натяжение ролика и снять ремень генератора;
• открутить гайки кронштейна и снять его;
• установить новый кронштейн с роликом;
• надеть ремень генератора и натянуть его.

Для того, чтобы не допустить поломок в будущем, необходимо выполнять всего два правила. Во-первых, при замене ремня генератора необходимо проверять находятся ли на одной линии шкивы коленвала, генератора и ролик натяжителя, а во-вторых, не допускать слишком сильного натяжения ремня.

Предпосылки к корректировке натяжения

Изготовители техники рекомендуют проверять состояние ременного привода генератора каждые 10-15 тысяч километров. Обязательная замена – через 60 тысяч. Период службы зависит от качества материалов изделия и аккуратности водителя.

Растянутый ремень буксует в канавках шкивов, что при увеличении нагрузки сопровождается подсвистывающим шелестом, отчетливо слышимым из-под капота.

О нестабильной работе генератора информирует сигнал контрольного датчика, загорающийся на приборной панели перед глазами находящегося за рулем человека. Зачастую причиной тревоги становится сбой из-за вытянувшегося от нагрузок передаточного пояса.

Прогиб определяется замером на середине наиболее длинного свободного участка между соединяемыми деталями. Если при нажатии на ветвь отклонение от исходной позиции превышает 10-15 мм, полагается натяжка ременя генератора и доведение отхода до рекомендуемого значения.

Возможные неисправности в приводе электрогенератора и способы их устранения

С течением времени привод электрогенератора изнашивается и растягивается. Если вовремя не менять расходные материалы, то возможен обрыв привода, что повлечет за собой остановку автомобиля. В этом случае нужно установить новый расходный материал и продолжать движение.

Процедура замены порвавшегося изделия несложная: достаточно ослабить пару гаек и установить новую деталь. Самым сложным является вопрос, как правильно натянуть ремень генератора. При недостаточном натяжении он может проскальзывать, особенно при повышенной влажности, это приводит к недостаточной подзарядке аккумулятора.

При этом могут появиться следующие признаки неисправностей:

• свист в районе нахождения привода;
• «провалы» напряжения;
• более тусклый свет фар;
• мигание индикатора зарядки АКБ на приборной панели.

Если натяжение чрезмерное, увеличивается износ самого привода, подшипников коленвала и генерирующего устройства, а также это может привести к обрыву. Для того, чтобы проверить натяжку, нужно нажать на ремешок с усилием в 10 кг. Натяжение будет оптимальным, если он будет прогибаться на 10-15 см с электрогенератором 37.3701 и на 6-10 см с электрогенератором 9402.3701.

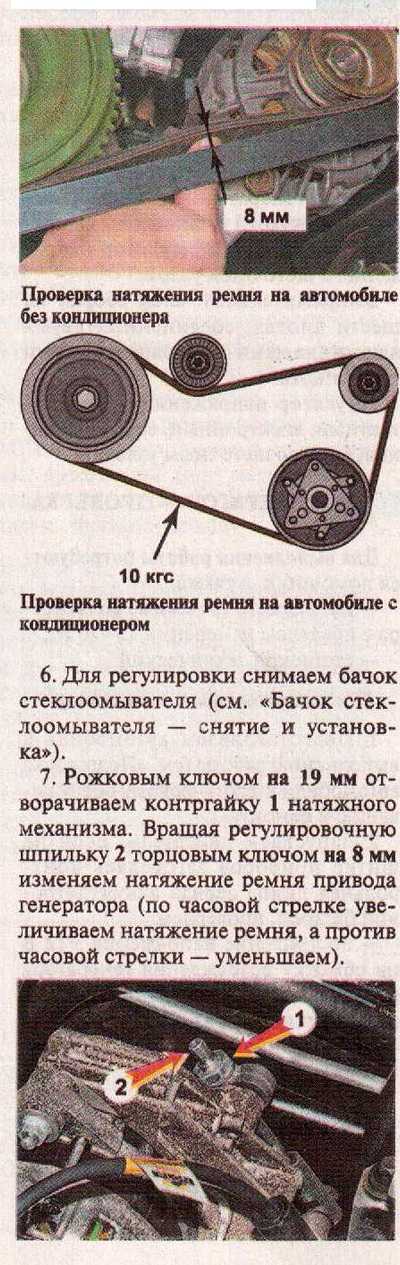

Проверка натяжения привода

Замена ремня генератора своими руками — технология замены

Здравствуйте, уважаемые автолюбители! Среди многочисленных манипуляций, которые любому автовладельцу приходится проводить со своим четырёхколёсным другом, может встретиться и такая процедура, как замена ремня генератора.

Дело в том, что автомобилю для движения необходимо не только топливо в виде бензина, соляры или газа. Большое количество устройств, требуют постоянного наличия электрической энергии.

Без электричества не произойдёт воспламенения топлива в моторе, не будет работать освещение, указатели поворотов, останутся недвижимыми стеклоочистители и так далее.

Аккумулятор имеет лишь небольшой запас электричества, необходимый для запуска мотора, а все текущие потребности в электроэнергии покрывает генератор.

Также как и все дополнительные и вспомогательные устройства, генератор использует механическую энергию вращения коленчатого вала, которую преобразует в электрическую, а связь двух валов происходит посредством гибкого кольцевидного ремня.

Как и все иные детали, ремень имеет свой ресурс, который рано или поздно заканчивается и встаёт вопрос о том, как заменить ремень генератора. Процедура это несложная, и уметь провести её, обязан каждый водитель, ведь поломка (обрыв ремня) может настигнуть вас очень далеко от автосервисов.

Когда необходима замена ремня генератора

Прежде, чем осветить вопрос о том, как поменять ремень генератора, необходимо разобраться, когда это следует делать. Генератор относится к навесному оборудованию, то есть, имеет свой корпус и крепится к мотору с помощью специального кронштейна на котором он свободно перемещается в горизонтальной плоскости.

Сделано это с единственной целью – для того, чтобы обеспечить возможность регулировки натяжения ремня. Для того, чтобы обеспечить работоспособность генератору на конце коленчатого вала обязательно имеется специальный шкив.

Аналогичный по профилю, но отличный по диаметру шкив надет на конец вала генератора. Кольцо ремня надёжно соединяет эти шкивы и передаёт вращательное движение от мотора к генератору.

Для максимально эффективной работы ремень натягивается с определённым усилием, которое регулируется натяжным болтом или полукруглой пластиной с прорезью.

О том, что пора сменить ремень генератора, могут подсказать такие признаки:

• характерный свист при запуске мотора или при увеличении оборотов;
• сигнал датчика о снижении производительности генератора;
• разрыв ремня.

Причин, по которым возникает необходимость произвести замену ремня генератора, может быть несколько:

• смещение шкива генератора от линии шкива коленвала;
• выход из строя натяжного приспособления, ослабление натяжения;
• выработка ресурса ремня или установка ремня плохого качества.

Как заменить ремень генератора самому?

Опытный автолюбитель всегда в багажнике автомобиля имеет запасной ремень генератора. Сама процедура ремонта может занимать несколько минут, но без ремня генератора автомобиль двигаться не сможет. Настоятельно рекомендуется возить с собой ремень, хотя бы бывший в эксплуатации, но целый.

Замена ремня генератора производится по такому алгоритму:

• с помощью обычного гаечного ключа откручивается болт натяжителя;
• снимается старый или повреждённый ремень;
• новый ремень сравнивается по диаметру со старым, после чего надевается на шкивы;
• с помощью натяжителя производится натягивание ремня до установленного производителем предела.

Прежде, чем установить новый ремень обязательно следует выяснить причину выхода из строя прежнего. Если в этом виновна поломка механизмов машины, её следует устранить, ведь новый ремень очень быстро испортится.

Не свисти, ремень. Боремся со свистом ремня генератора Ford Focus 2

Автомобиль не самое тихое транспортное средство. Акустический фон в больших городах на 90% состоит из шумов автомобильного происхождения. Для тех, кто любит свою машину, эти звуки слаще музыки. Впрочем, иногда бывают и не слишком приятные обертона, когда свистит ремень генератора, к примеру. Форд Фокус второго поколения тоже не исключение и у него иногда появляются подобные срывы. Как натянуть ремень генератора, как устранить свист и почему свистит даже новый приводной ремень — все это выясним прямо сейчас.

Да, каждый ремень свистит по-особенному, в частности это касается рестайлингового Форд Фокус 2. Прогресс, конечно, на месте не стоит и производитель со временем внедряет все более усовершенствованные узлы и детали. Рестайлинговый Фокус стал не просто ярче внешне. Он стал дешевле для производителя. Как результат удешевления конструкции, мы получили изменённую систему натяжения приводного ремня.Дорестайлинговый (слева) и рестайлинговый натяжители ремня приводаТочнее, натяжной механизм как раз удалили. На Форде посчитали ненужным и слишком расточительным применение автонатяжителя ремня генератора.

То ли не на все рестайлинговые Фокусы ставили суперэластичные ремни, то ли ремни эти не такие уж и эластичные, но после увольнения натяжителя ремень генератора стал свистеть очень часто.

Применяем технологию «дауншифтинг», то есть понижение уровня техобеспечения до предыдущего. Для этого нам будет необходимо купить новый ремень генератора, новый натяжной ролик и три болта М8х70.Три болта М8х70, которые заменяют шпильки на рестайлинговом ФокусеОтзывы владельцев однозначно подталкивают нас к покупке комплектующих от компании Gates. Вот их каталожные номера и примерные цены по курсу на 2018 год:

• Если покупать комплектом, что выгоднее, то он обойдётся примерно в $44-46, а его номер по каталогу К026PK1305;
• Можно покупать отдельно и в этом есть определённый смысл, к примеру, можно купить металлический ролик натяжителя ремня со сменным подшипником Gates T36420, его цена порядка $10.Металлический ролик Gates T36420
• Пластиковый ролик с артикулом Gates T36398 всего на $2 дешевле.
• Ремень основной привода генератора для Форд Фокус с двигателем 1,8-2,0 л с каталожным номером Gates 6PK1305 стоит также около 10 зелёных.Дорестайлинговый натяжитель ремня с регулировкой натяжения
• Ремень генератора для 2,3-литровых Фокусов (Gates 6PK1320) отдадут за $11.
• И для справки, ремень кондиционера Gates 5PK705SF (FF2 2,3 литра) стоит $8.

Интересное по теме:  Выбираем антифриз, часть 2. Приключения Тосола

Снимаем правое колесо, подкрылок и брызговик, а также пластиковую крышку двигателя. Натяжитель и ремень меняются элементарно, единственное, что может осложнить работу — отсутствие специального приспособления. Оно может идти в комплекте с ремнём, а может и нет. Вот его фото.

Приспособа для установки ремней: 1 – для ремня генератора и помпы; 2 – для ремня привода компрессора кондиционераПриспособа вставляется в шкив помпы до щелчка и проворачивается ключом на 19. Старый ремень срезается. Надевать новый ремень привода генератора будем в такой последовательности:

Шкив насоса гидроусилителя.
Заводим ремень под шкив помпы под приспособу.
Надеваем на генератор.

Схема установки ремня генератора на втором Фокусе

Проверяем состояние ремняДопустим, мы заменили ролик или ездим на дорестайлинговом Фокусе 2, но генератор вдруг засвистел. Тогда первым делом проверяем вот что:

Состояние ручейкового ремня. На его поверхности не должно быть трещин и расслоений.
Натяжение ремня. Если ремень прослаблен, он обязательно будет свистеть.
Чистоту шкивов и роликов.
Плоскость, в которой работают шкивы и ролики. Если продольные центра шкивов смещены, ремень быстро выйдет из строя.

Интересное по теме:  2019 Audi A1 Sportback. Просто красавчик!Также ремень может свистеть из-за замасливания или попадания антифриза, может свистеть сам подшипник ролика натяжителя, свист может быть вызван потерей ремнём эластичности, особенно в мороз. Поэтому ремень часто свистит на холодную, а после прогрева двигателя свист пропадает.

Почему нужно менять ремень вовремя?

Ремешок генератора в автомобилях Форд Фокус 100, 105, 115, 125 рестайлинг и дорестайлинг, по официальным данным, отмеченным в технической книжке, должен меняться каждые 60 тысяч км пробега. При нарушении сроков периодичности замены ремень может порваться, что доставит неудобства автовладельцу. Срок службы ремешка может быть более коротким, здесь все обусловлено условиями использования, правильностью монтажа и самим качеством детали.

О необходимости смены изделия можно понять по наличию дефектов и других повреждений на самой структуре. Если генераторный ремешок оборвется, все оборудование будет питаться непосредственно от АКБ. При правильном функционировании электроприборы получают напряжение от генераторной установки, которая также восстанавливает заряд батареи, потраченный на запуск двигателя. В случае обрыва ремешка АКБ не сможет возобновить емкость, что приведет к его быстрому разряду и невозможности езды на авто.

Также установленный приводной ремешок применяется для обеспечения правильной работы гидравлического усилителя руля Форд Фокус. Если произойдет обрыв, ГУР отключится, а водителю придется прилагать усилия для проворачивания руля.

Признаки скорой замены

О том, что ремешок скоро выйдет из строя, может сообщить появление свиста. В сырую погоду свист появляется при пуске мотора машины и со временем пропадает. Если ремень изношен, то свистеть он будет не переставая, особенно при включении электроприборов и прочего оборудования, к примеру, оптики. В некоторых случаях на контрольном щитке авто появляется лампочка АКБ. Это может быть связано как с проблемами в работе аккумулятора, так и с неисправностями генераторного устройства.

Другие «симптомы» износа изделия:

• появление трещин на внешней стороне ремешка;
• изделие сильно растянулось, оно потеряло эластичность;
• появление надрывов на структуре ремешка;
• образование повреждений на внутренней стороне;
• структура ремня начала расслаиваться.
