Порядок демонтажа масляных форсунок

Перед тем как приступать к снятию форсунок с любого автомобиля десятого семейства ВАЗ, потребуется сбросить давление в топливной системе. Демонтаж любого элемента, который так или иначе находится под давлением, может привести к травмированию.

Как избавиться от излишков топлива

Чтобы стравить имеющееся давление топлива, необходимо отключить бензонасос и выработать остатки бензина:

1. С заднего ряда сидений откинуть подушку.
2. Под ней находится люк топливного бака.
3. Открутить винты крепления люка.
4. От корпуса насоса отсоединить жгут проводов (провода подают питание).

После этого завести мотор и дождаться, пока он не заглохнет. Рекомендуется включать зажигание несколько раз, чтобы убедиться в том, что бензина в системе не осталось.

в этом видео объясню как снять форсунки

с2110 . Огромное Вам спасибо за просмотры моих видео, расскажите друзь.

Снятие форсунок с ваз 2112 8 клапанник

подпишитесь на наш канал.

Далее можно приступать к снятию форсунок. Заранее рекомендуется подготовить необходимые инструменты:

• рожковый ключ на 17;
• плоскую отвёртку с узким лезвием;
• крестовую отвёртку;
• шестигранный ключ на 6;
• ветошь.

Все элементы ремкомплекта обычно есть под рукой у любого водителя

Как снять детали с двигателя

1. Демонтировать короб воздушного фильтра (он будет мешать свободному доступу к двигателю).
2. Снять жгуты проводов с форсунок.
3. После чего нужно будет отсоединить провода от регулятора холостого хода и от датчика дроссельной заслонки.
4. Далее снимается вакуумник от регулятора давления (он имеет белую оплётку).
5. Ключом на 17 отворачиваются болты, которыми топливная рамка крепится к кузову. Чтобы было удобнее, можно снять газовый тросик.
6. Крепления пластины, которыми рампа прижимается, лучше выкручивать шестигранником.

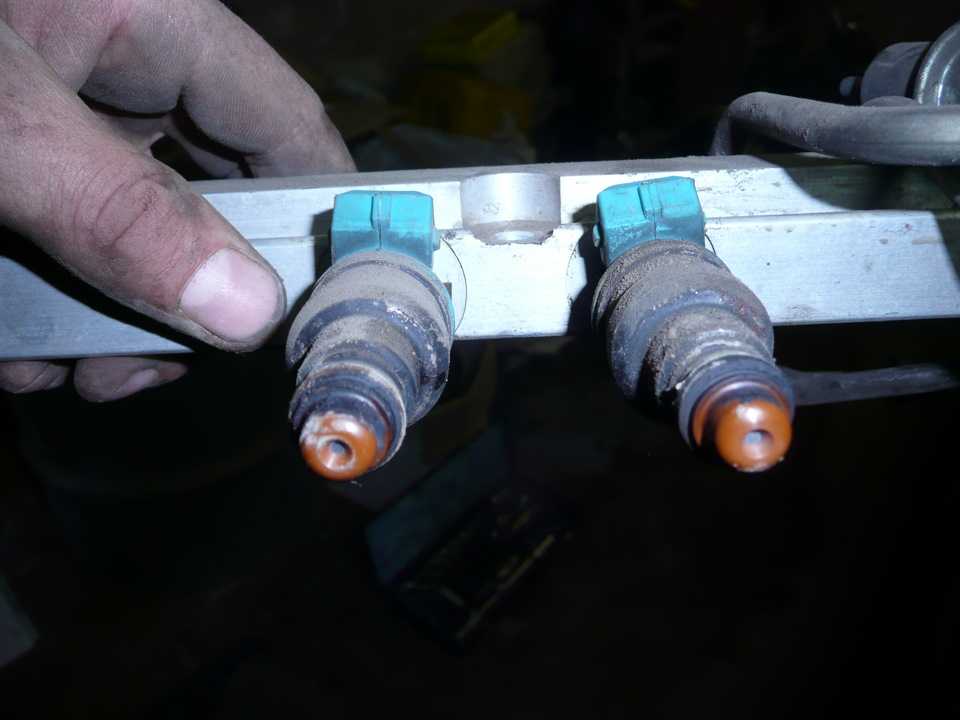

7. Топливную рампу нужно снимать очень аккуратно, форсунками вверх.
8. На 16-клапанном двигателе демонтаж будет длиться дольше, так как рампа имеет более сложное строение и несколько видов крепежа.
9. Далее можно снимать сами форсунки — для этого отсоединяют пальцем крепёжные скобы электрического разъёма, а потом и скобу форсунки. В момент снятия возможны потёки бензина — рекомендуется подложить под рампу ткань.

Чтобы установить новую форсунку, гнездо сначала хорошо вычищается от грязи и топлива и только после этого можно вкручивать изделие. На резиновое кольцо перед монтажом лучше капнуть несколько капель бензина — так форсунка легче войдёт в посадочное отверстие. Все работы далее проводятся в обратном порядке.

Регулировка форсунок

Если вам удалось на вашем автомобиле ваз 2112 самому промыть форсунки, то с задачей их регулировки вы справитесь уверенно. Для этого нужно немного разобраться в конструкционных особенностях данного устройства.

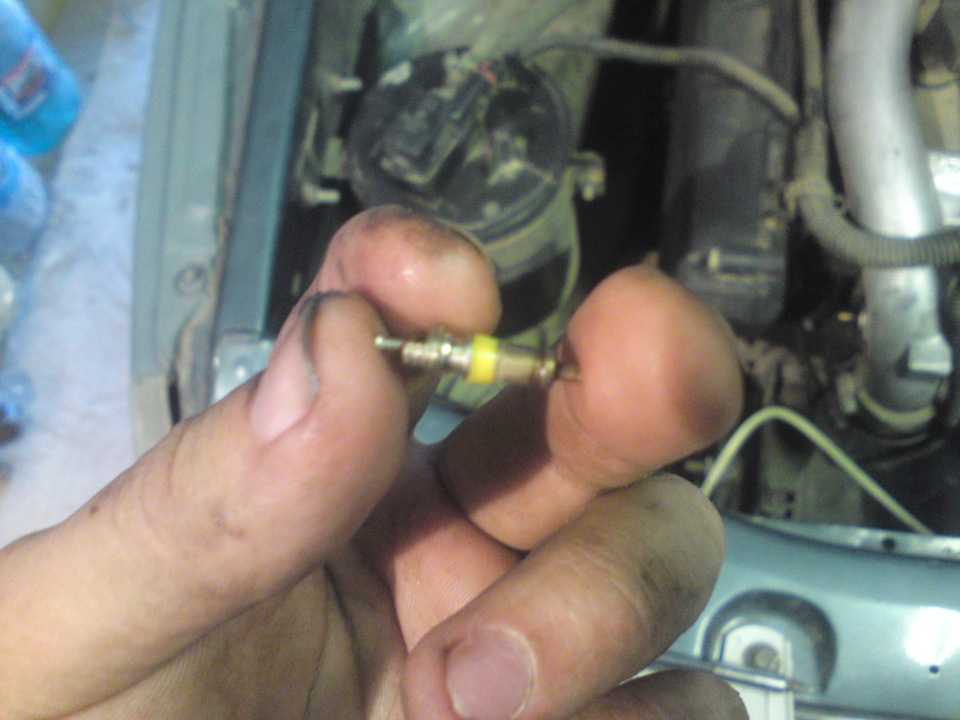

На автомобиле ваз 2112 форсунки омывателя используются двух типов – струйные и веерные. В свою очередь, струйные форсунки могут быть: одноструйные, двуструйные и четыреструйные.
Данная терминология определена по способу разбрызгивания омывающей жидкости на ветровое стекло. В струйных форсунках, на выходе омывающей жидкости, установлен шарнирный раструб.
Это небольшой шарик со сквозным отверстием. Веерные форсунки обустроены узким щелевидным раструбом.А теперь приступим к регулировке форсунок своими руками:

• Направление струи в струйных форсунках регулируется поворотом шарнирного раструба.
• В отверстие шарика вставляем тонкую проволоку и поворачиваем раструб в нужном направлении.
• Регулировка веерных форсунок согласно их конструкции осуществляется только в вертикальном положении, раструб подымается или опускается до нужного направления. Но это не принципиально, повернуть их влево или вправо также возможно.

И, вообще, никакая инструкция не может запретить вам внедрить любое техническое решение, которое способствует улучшению работы агрегатов автомобиля.

Форсунки омывателя лобового стекла на Ваз 2114

Как проверить топливные форсунки на инжекторном двигателе

Существует несколько методов того, как проверить работоспособность форсунки. Перечислим их по порядку с подробным указанием алгоритма действий.

Проверка с помощью замера сопротивления

Проверить форсунки, не снимая их можно с помощью мультиметра. Для начала уточните, какие форсунки установлены на вашем автомобиле — высокого или низкого импеданса (электрического сопротивления). Эти данные будут необходимы для выполнения точной диагностики. Для того, чтобы проверить форсунки тестером, не снимая их с двигателя, необходимо придерживаться такого плана:

Замер сопротивления обмотки форсунки

• снять высоковольтные провода с форсунок;
• установить мультиметр в режим замера сопротивления изоляции (омметра) в пределах от 0 до 200 Ом (в зависимости от технических параметров прибора верхний предел может отличаться, главное, чтобы омметр мог показывать значение сопротивления в несколько десятков Ом);
• выключите зажигание и снимите “минусовую” клемму с аккумулятора;
• отключите электрический разъем на диагностируемой форсунке (как правило, для этого отщелкивают крепежный зажим, расположенный на корпусе колодки);
• подсоедините измерительные щупы тестера к выводам форсунки и произведите замеры.

Форсунки высокого импеданса имеют сопротивления изоляции в пределах 11. 17 Ом, а низкого — 2. 5 Ом.

Если значение измеренного сопротивления изоляции значительно отличается от указанного, это говорит о том, что форсунка неисправна. Соответственно, форсунку необходимо демонтировать и выполнить детальную диагностику.

Важно знать, что напряжение на форсунки от ЭБУ подается в импульсном, а не постоянном виде. Поэтому проводить замер сопротивления рекомендуется не только с помощью омметра, но и осциллографа, так можно увидеть какие пиковые значения принимает сопротивление и напряжение

А тестер показывает усредненное значение.

Как проверить питание на форсунках

Проверка подачи питания на топливную рампу ВАЗ 2110-2112

Проверку наличия питания на рампу рассмотрим на примере автомобилей ВАЗ 2110, 2111, 2112, как одних из самых популярных. Но сначала напомним, что в колодке с контактами четыре из них подают питание на форсунки, а один (розовый провод с черной полоской) является общей “массой”. Действовать же нужно по следующему алгоритму:

• отсоединить фишку питания;
• на мультиметре выставить верхний предел измеряемого сопротивления в районе 200 Ом (это значение зависит от конкретной модели тестера);
• замерять попарно каждый из четырех контактов от форсунок с общим разъемом.

Значение сопротивления должно находиться в пределах 11,5. 15,5 Ом. Помните, что так вы замерите лишь подачу питания на рампе к каждой форсунке.

Можно проверить форсунку просто на вибрации. При работающем двигателе исправная форсунка должна немного вибрировать. Если дрожание нет — значит, она вышла из строя.

Проверка подачи питания от электрической цепи автомобиля проводится достаточно просто, вам всего лишь нужно:

• поочередно от каждой форсунки необходимо отсоединить колодку питающих проводов;
• после этого двумя кусками проводов подключить форсунку напрямую к аккумулятору;
• включить зажигание.

В случае, если форсунка начнет распылять топливо, значит проблемы необходимо искать в проводке.

Как проверить пусковую форсунку

Для начала скажем пару слов про моноинжектор. На сегодняшний день таких агрегатов встречается все меньше, поскольку система является устаревшей. Ее суть заключается в установке лишь одной форсунки — перед дроссельной заслонкой. Их можно встретить на старых моделях иномарок VW, Audi, Skoda, Seat и прочих.

Определение поломки на слух

Большинство опытных водителей могут попробовать определить работу форсунок даже на слух. Новичкам не рекомендуется пользоваться подобным методом в силу отсутствия опыта.

Чтобы попробовать диагностировать форсунки на слух, не снимая с двигателя, потребуется, в идеале, стетоскоп, или небольшая тонкая доска. Одну сторону дощечки необходимо плотно прижать к обследуемой ТФ, ухом прикладываемся к другой стороне.

При исправной работе, форсунка не издает никаких сторонних звуков, не выделяет вибрации, а исключительно четко генерирует ритмичные щелчки. В случае если доносятся неравномерные шумы или стуки, то можно сделать вывод, что форсунка засорена. Степень повреждения определяется громкостью и частотой нехарактерного шума.

Порядок демонтажа масляных форсунок

Перед тем как приступать к снятию форсунок с любого автомобиля десятого семейства ВАЗ, потребуется сбросить давление в топливной системе. Демонтаж любого элемента, который так или иначе находится под давлением, может привести к травмированию.

Как избавиться от излишков топлива

Чтобы стравить имеющееся давление топлива, необходимо отключить бензонасос и выработать остатки бензина:

1. С заднего ряда сидений откинуть подушку.
2. Под ней находится люк топливного бака.
3. Открутить винты крепления люка.
4. От корпуса насоса отсоединить жгут проводов (провода подают питание).

После этого завести мотор и дождаться, пока он не заглохнет. Рекомендуется включать зажигание несколько раз, чтобы убедиться в том, что бензина в системе не осталось.

Далее можно приступать к снятию форсунок. Заранее рекомендуется подготовить необходимые инструменты:

• рожковый ключ на 17;
• плоскую отвёртку с узким лезвием;
• крестовую отвёртку;
• шестигранный ключ на 6;
• ветошь.

Все элементы ремкомплекта обычно есть под рукой у любого водителя

Как снять детали с двигателя

Этапы демонтажа:

1. Демонтировать короб воздушного фильтра (он будет мешать свободному доступу к двигателю).
2. Снять жгуты проводов с форсунок.
3. После чего нужно будет отсоединить провода от регулятора холостого хода и от датчика дроссельной заслонки.
4. Далее снимается вакуумник от регулятора давления (он имеет белую оплётку).
5. Ключом на 17 отворачиваются болты, которыми топливная рамка крепится к кузову. Чтобы было удобнее, можно снять газовый тросик.
6. Крепления пластины, которыми рампа прижимается, лучше выкручивать шестигранником.
7. Топливную рампу нужно снимать очень аккуратно, форсунками вверх.
8. На 16-клапанном двигателе демонтаж будет длиться дольше, так как рампа имеет более сложное строение и несколько видов крепежа.
9. Далее можно снимать сами форсунки — для этого отсоединяют пальцем крепёжные скобы электрического разъёма, а потом и скобу форсунки. В момент снятия возможны потёки бензина — рекомендуется подложить под рампу ткань.

Чтобы установить новую форсунку, гнездо сначала хорошо вычищается от грязи и топлива и только после этого можно вкручивать изделие. На резиновое кольцо перед монтажом лучше капнуть несколько капель бензина — так форсунка легче войдёт в посадочное отверстие. Все работы далее проводятся в обратном порядке.

Проверка

1. Подготавливаем автомобиль к выполнению работы (см. п. 2б «Подготовка автомобиля к ТО и ремонту»), выключаем зажигание.

3. Разъединяем разъемы (1 и 2) жгута проводов форсунок.

4. Включив зажигание, вольтметром измеряем напряжение на питающем выводе Е разъемы (1) жгута проводов, которое должно быть не меньше 12 В (выводы обозначены буквами на разъеме, «минусовой» щуп прибора должен быть подсоединен к «массе» двигателя).

Предупреждение. По окончании измерения напряжения выключайте зажигание.

Примечание. Если напряжение не поступает на разъем или оно меньше 12 В, то — разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

5. Проверяем электрическое сопротивление форсунок, для чего омметром измеряем сопротивление между выводом Е и остальными четырьмя выводами разъемы (2). Вывод разъемы обозначенный буквой В соответствует форсунке первого цилиндра, а выводы С, G и F — соответственно форсункам второго, третьего и четвертого цилиндров. У исправных форсунок сопротивление должно быть -13 Ом.

6. С помощью двух проводов напрямую от аккумулятора подаем на выводы разъемы (2) напряжение 12 В — вывод Е соединяем с положительным выводом аккумулятора, а выводы В, С, G и F последовательно с отрицательным выводом аккумулятора. При исправной форсунке должен быть слышен характерный щелчок при открывании клапана.

7. Неисправные форсунки необходимо заменить.

Порядок демонтажа масляных форсунок

Перед тем как приступать к снятию форсунок с любого автомобиля десятого семейства ВАЗ, потребуется сбросить давление в топливной системе. Демонтаж любого элемента, который так или иначе находится под давлением, может привести к травмированию.

Как избавиться от излишков топлива

Чтобы стравить имеющееся давление топлива, необходимо отключить бензонасос и выработать остатки бензина:

1. С заднего ряда сидений откинуть подушку.
2. Под ней находится люк топливного бака.
3. Открутить винты крепления люка.
4. От корпуса насоса отсоединить жгут проводов (провода подают питание).

После этого завести мотор и дождаться, пока он не заглохнет. Рекомендуется включать зажигание несколько раз, чтобы убедиться в том, что бензина в системе не осталось.

Далее можно приступать к снятию форсунок. Заранее рекомендуется подготовить необходимые инструменты:

• рожковый ключ на 17;
• плоскую отвёртку с узким лезвием;
• крестовую отвёртку;
• шестигранный ключ на 6;
• ветошь.

Все элементы ремкомплекта обычно есть под рукой у любого водителя

Как снять детали с двигателя

1. Демонтировать короб воздушного фильтра (он будет мешать свободному доступу к двигателю).
2. Снять жгуты проводов с форсунок.
3. После чего нужно будет отсоединить провода от регулятора холостого хода и от датчика дроссельной заслонки.
4. Далее снимается вакуумник от регулятора давления (он имеет белую оплётку).
5. Ключом на 17 отворачиваются болты, которыми топливная рамка крепится к кузову. Чтобы было удобнее, можно снять газовый тросик.
6. Крепления пластины, которыми рампа прижимается, лучше выкручивать шестигранником.
7. Топливную рампу нужно снимать очень аккуратно, форсунками вверх.
8. На 16-клапанном двигателе демонтаж будет длиться дольше, так как рампа имеет более сложное строение и несколько видов крепежа.
9. Далее можно снимать сами форсунки — для этого отсоединяют пальцем крепёжные скобы электрического разъёма, а потом и скобу форсунки. В момент снятия возможны потёки бензина — рекомендуется подложить под рампу ткань.

Чтобы установить новую форсунку, гнездо сначала хорошо вычищается от грязи и топлива и только после этого можно вкручивать изделие. На резиновое кольцо перед монтажом лучше капнуть несколько капель бензина — так форсунка легче войдёт в посадочное отверстие. Все работы далее проводятся в обратном порядке.

Причины неисправности инжекторных форсунок

Современные топливные форсунки в бензиновых двигателях бывают двух типов — электромагнитные и механические. Первая представляет собой электромагнитный клапан, который управляется системой ЭБУ автомобиля. При подаче соответствующих сигналов клапан открывается на определенный угол, регулируя количество подаваемого топлива в цилиндр. Вторая лишь подает топливо в канал. В ее конструкции имеется игла со ступенькой. Когда давления достаточно, топливо преодолевает сопротивление пружины, и игла поднимается. Соответственно, распылитель открывается и топливо подается в камеру. В настоящее время широкую популярность приобрели электромагнитные форсунки, как более технологичные. Поэтому далее будем рассматривать проверку и чистку на их примере.

Неисправностей электромагнитной форсунки может быть всего несколько:

• отсутствие сигнала от ЭБУ;
• неисправность или полный выход из строя обмотки;
• засорение выпускного отверстия форсунки.

Как показывает практика, именно последний вариант является наиболее частой причиной полного или частичного выхода форсунки из строя.

Проверка баланса форсунок

Чтобы выполнить баланс ТФ необходимо для начала отключить бензонасос и завести машину. После нескольких секунд работы двигатель должен заглохнуть – это необходимо для исключения избыточного давления смеси. Затем подключается манометр, и только после возвращается на место бензонасос. Далее подключается компьютер с необходимым ПО и проводится диагностика.

Последующие действия выполняются исключительно при помощи специализированных программ

Можно обратить внимание, что бензонасос постепенно будет включаться и выключаться, как и форсунки. В целом можно выделить следующий алгоритм:

• Включение зажигания;
• Показания манометра в диапазоне 2,8–3 атм;
• Отключается бензонасос;
• Падение давление до 2,5–2,8 атм;
• Проверка одной ТФ;
• Анализ данных манометра – не должна наблюдаться значительная динамика;
• Давление восстанавливается к исходному благодаря включению бензонасоса;
• Процедура поочередно повторяется со всеми форсунками.

При правильной работе каждый элемент будет давать примерно одинаковые показатели. Если же в определенном месте сброс отличается, то можно говорить о неисправности форсунки или ее дальнейшей диагностики. После завершения манипуляций манометр нужно отключать лишь предварительно сбросив давление в системе.

Как почистить форсунки, не снимая их с двигателя?

Обычно, самой распространенной проблемой ТФ является их неправильная или несвоевременная чистка, в результате чего они забиваются. Выделяют три вида очистки:

Чтобы очистить форсунки не снимая их, обычно достаточно выбрать и залить в топливный бак химический состав, который способен нормализовать работу. Периодически советуют разгонять мотор до высоких оборотов и скорости 110–140 км/час на ровных участках дороги. При прохождении дистанции в 10–25 км в таком режиме, в системе происходит «самоочистка» под нагрузкой.

Тем не менее подобные способы эффективны только при небольших загрязнениях. Большие очаги поражения необходимо устранять посредством ультразвука или под высоким давлением. А чтобы не допустить такого, промывать ТФ необходимо каждые 40–50 тысяч км пробега.

Ознакомиться наглядно с техникой проверки форсунок своими руками можно на видео:

Демонтаж

Перед тем как заменить или почистить форсунки, их потребуется снять с топливной рампы. Для этого проводятся следующие мероприятия:

• Убедитесь, что мотор как следует остыл. Проводить работы на горячем двигателе не безопасно;
• Отключите от бензонасоса питательные провода, чтобы обесточить устройство;
• Постарайтесь максимально снизить давление в системе питания движка. Для этого двигатель заводится, а далее вам нужно дождаться, пока он сам заглохнет при холостых оборотах;
• Повторите такую процедуру несколько раз до тех пор, пока машина попросту перестанет реагировать на повороты ключа зажигания;
• Все, теперь наша цель — топливная рампа. Для ее снятия нужно предварительно снять клеммы с аккумулятора, обесточить саму рампу, отключить шланги подачи горючего, а также отсоединить все электроприборы, идущие на нее. Это датчики давления, холостого хода, положения дроссельной заслонки;
• Если у вас двигатель на 8 клапанов, тогда снимать ресивер не требуется. Этот шаг актуален для моторов с 16 клапана;
• Специалисты не рекомендуют снимать впускной коллектор без демонтажа дроссельной заслонки и шланга, идущего к ней. Лучше открутите и разъедините все сразу, что позволит вам удобнее продолжить работу;
• Отверстия выпускного коллектора накройте чем-то, чтобы защитить их от попадания посторонних предметов;
• Используя шестигранник, вы сможете открутить пару болтов и снять вместе с форсунками топливную рампу;
• Следите внимательно за тем, чтобы не было перекосов при снятии рампы, иначе с демонтажными процессами могут возникнуть проблемы;
• Снимаем форсунки. Чтобы это сделать, отсоединяются крепежные скобы, которые удерживают электрический разъем. Также нужно снять скобу, которая удерживает форсунку на ее посадочном месте.

Демонтировав элементы, обязательно закройте посадочные места, дабы избежать попадания мусора и прочих предметов, а сами форсунки разместите на столе или полу, предварительно постелив сухую ветошь.

Тут уже решайте, менять или чистить элементы топливной системы. Если требуется замена, на место старых форсунок установите новые, и выполните процедуру сборки.

Очистка

Тут действуйте следующим образом.

1. Снимите резиновые кольца с форсунок, а когда чистка закончится, поставьте на их место новые уплотнители.
2. Процесс чистки следует начинать с сопел, на которых формируются различные отложения по мере эксплуатации авто.
3. Не забудьте тщательно зачистить воронкообразные поверхности, где накапливаются смолистые отложения.
4. Следующий шаг — это каналы подачи смеси топлива.
5. Чтобы открыть электромагнитный клапан для подачи горючего, придется обмануть устройство источником питания на 5-7 В.
6. Некоторые используют стабилизируемые источники напряжения, зарядки от телефонов или даже аккумулятор машины. В случае использования АКБ подачу напряжения следует выполнить через лампочку. Она будет играть роль демпфера тока. Иначе вы рискуете сжечь обмотку.
7. Электричество подается по двум проводам, в разрыв одного из которых устанавливается кнопка. Она будет замыкать и размыкать сеть. Так создается имитация работы форсунки в двигателе за счет воздействия импульсного электрического заряда.
8. Подавать очищающую жидкость для очистки форсунок можно через баллончик со средством для чистки карбюраторов. Не дорого и эффективно, даже получше специализированной химии.
9. Обязательно герметично соедините баллон и форсунку резиновой трубкой, хомутами и любыми другими средствами.
10. Все готово? Можно тогда подавать электричество, чтобы форсунка открывалась. Параллельно нажимайте на кнопку баллончика со средством для очистки.
11. Вскоре факел струи жидкости, который будет выходить через распылитель топлива форсунки, изменит свое «корявое» направление, и станет равномерно выходить из сопла. Это говорит о том, что вы удалили весь нагар.

Самодельный прибор для очистки

Прежде чем ставить очищенную форсунку на место, проверьте ее реальное состояние.

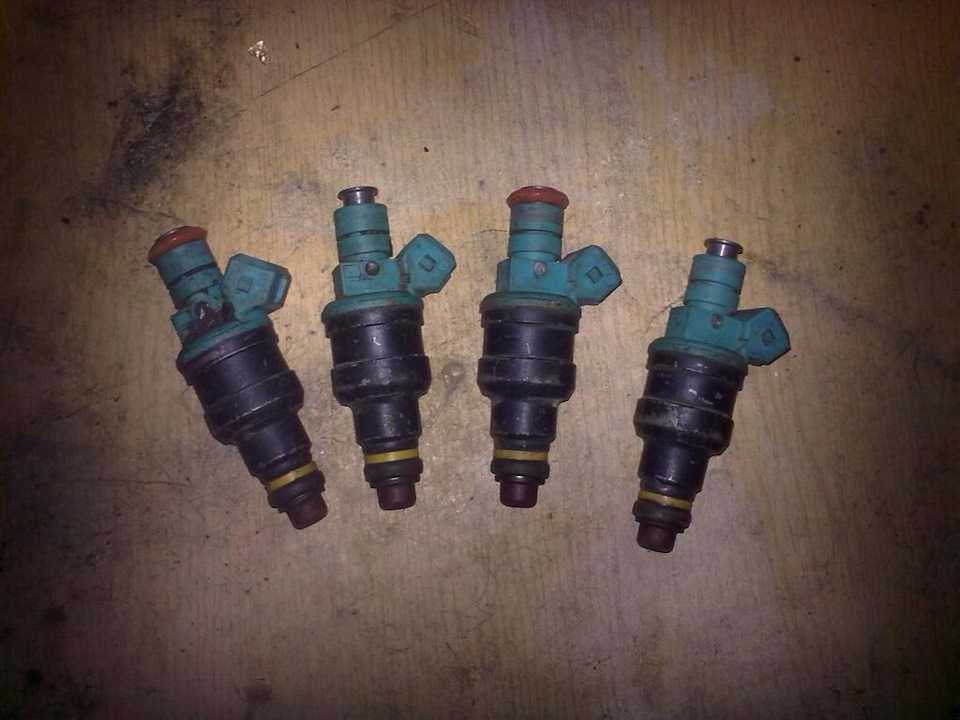

Какие форсунки устанавливают на автомобили ВАЗ 2110–2112

Главное достоинство форсунок автомобилей ВАЗ десятого семейства в том, что они взаимозаменяемы. Существует всего два вида распылителей — производства компаний Bosch и Siemens. И каждый из них, независимо от маркировки и года выпуска, может быть заменён на другой.

Форсунки Bosch традиционно изготавливаются в чёрном корпусе

При подборе существует лишь одно ограничение — по объёму двигателя. Форсунки 1,5 не подходят на моторы 1,6 л.

Форсунка фирсы Siemens имеет синий наконечник

На 8-клапанные и 16-клапанные двигатели могут устанавливаться как форсунки Bosch, так и Siemens любой маркировки.

Таблица: как подобрать форсунки для ВАЗ 2110–2112 по маркировке

Siemens	Bosch
Форсунка DEKA VAZ 6238	0 280 150 996 и 0 280 158 110
Форсунка DEKA VAZ 6393	0 280 158 502
Форсунка DEKA VAZ 20734	0 280 158 017
Форсунка DEKA VAZ 20735	0 280 158 022
Форсунка DEKA VAZ short 20734	280158017
Форсунка DEKA VAZ short 20735	0 280 158 022

Виды уплотнительных колец форсунок

Входные или верхние уплотнительные кольца присутствуют как на бензиновых, так и на дизельных форсунках. Они служат для устранения подсоса воздуха и протекания топлива в месте подсоединения форсунки к топливоводу. Наиболее часто они изготавливаются из резины, так как:

• нет больших механических нагрузок;
• температурное воздействие невелико, из-за наличия расстояния до горячего двигателя;
• резина характеризуется высокой эластичностью;
• медленная потеря свойств под воздействие агрессивной среды.

Нижний уплотнитель работает в более жестких условиях, поэтому возможны следующие варианты:

• металлическое кольцо;
• уплотнение из сплава;
• резиновое, изготовленное из специального состава, способное выдержать температурное и механическое воздействие.

Для повышения надежности возможно одновременное применение металлического и эластичного уплотнителя. При этом нижнее кольцо изготавливается из стойкого материала, например, меди и выполняет функцию пламегасителя. Верхнее кольцо в таком случае защищено от неблагоприятного влияния. Изготавливается оно из резины, что позволяет обеспечить герметичность системы на должном уровне.

Последовательность работ по замене

Чтобы заменить форсунки, выполните такие действия.

Отсоедините все провода от аккумулятора.
Затем отделите все крепежные скобы, удерживающие защиту двигателя.
Приступите к съемке воздушного фильтра, на котором закрепляются шланги. Отключите от аппарата, отвечающего за показания давления бензина, шланг, колодку — от регулятора холостого хода. Учитывайте, что ее держит зажим

Далее от проводов, свернутых в форме жгутов, отсоедините колодку.
Теперь необходимо осторожно отвинтить два болта, находящихся в креплении рампы. Под шляпками болтов находятся шайбы плоской формы

Поэтому, для того чтобы избежать потерь, выемку необходимо производить при помощи пинцета. Теперь открутите винт крепления, используемый для держателя трубок, по которым проходит топливо. Сам держатель аккуратно снимите таким образом, чтобы пружинная шайба не потерялась. Далее топливная рампа осторожно сдвигается вдоль форсунок до полного выхода из отверстий в трубе двигателя. Чтобы не сломать их, аккуратно удалите рампу из-под ресивера. Малейшая неосторожность при выполнении этой работы приведет к катастрофическим последствиям и дорогостоящему ремонту.
Выньте форсунки из рампы слегка покачивающими движениями. Чтобы на детали попало как можно меньше грязи, уже снятые форсунки укрываются тканью, а место, где они находились в автомобиле, прячется под любым материалом. Главное, чтобы не было больших зазоров.

Датчики и исполнительные механизмы

В электросхеме ВАЗ-2110 (инжектор 8 клапанов) бензонасос работает по сигналам, поступающим с датчиков. Все эти устройства подключены к одному блоку управления. Именно с его помощью происходит сбор необходимой информации о работе двигателя внутреннего сгорания. После обработки всех сигналов текущие параметры работы мотора накладываются на топливную карту, которая заложена во внутренней памяти микроконтроллера.

Эта топливная карта регулирует работу исполнительных механизмов в зависимости от сигналов, поступающих с датчиков, нагрузки на двигатель, скорости движения и т. д. Для наглядности можно воспользоваться интерактивными электросхемами ВАЗ-2110 (инжектор). Они позволяют намного лучше понять принцип построения всех систем автомобиля.

Источник

Ремонт форсунок ВАЗ 2110–2112

Ремонт форсунок — это выполнение чистки изделия и замены уплотнительных колец. Простые меры по восстановлению работоспособности форсунок способны значительно увеличить мощность автомобиля и облегчить пуск «на холодную». Ремонт форсунок возможен в следующих случаях:

• нет видимых деформаций на корпусе;
• форсунка ещё не выработала свой ресурс;
• автовладелец хочет оптимизировать работу силового агрегата.

Во всех остальных случаях (трещины и деформации, долгий срок службы) рекомендуется заменять форсунки на новые.

Как продуть и прочистить маслоформунки

На автомобилях десятого семейства чистка форсунок может понадобиться уже после 40–50 тысяч километров пробега. При этом лучше всего выполнять процедуру своими руками, так как всегда можно самому наблюдать истинное состояние мотора и его элементов, к тому же сэкономить солидную сумму на услугах СТО.

Многие водители предпочитают использовать самый простой способ очистки форсунок — присадки в топливо. Специальные жидкости вместе с бензином заливаются в бак и проходят по всем элементам топливной системы, очищая их. Такая мера обоснована для новых автомобилей, в которых степень загрязнения находится на минимальном уровне. Но качественно очистить форсунки и другие элементы системы присадки не смогут.

Технология замены

На автомобилях ВАЗ 2110 замена форсунок выполняется следующим образом. Первым делом необходимо отключить аккумуляторную батарею. Затем нужно будет снять воздушный фильтр. После этого от регулятора давления топлива отсоединяют вакуумный шланг. Далее, отжимают пластиковую защелку разъема датчика положения дроссельной заслонки и отсоединяют этот разъем. То же самое делают с разъемом, идущим к регулятору холостого хода.

Теперь необходимо открутить два болта, которые крепят топливную рампу, а также винт крепления держателей топливных трубок. Потом снять сам держатель

Топливную рампу нужно будет осторожно сдвинуть вдоль оси форсунок. Рампу следует выводить из-под ресивера с особой аккуратностью, поскольку есть риск повредить форсунки. Следующим этапом работ является проверка состояния форсунок

Лучше всего поместить их в прозрачные емкости, подсоединив предварительно к аккумуляторной батарее посредством проводов. Далее, необходимо будет включить стартер и проверить распыление форсунками топлива. Каждая из них должна распылять его одинаковое количество. Если одна из форсунок распыляет меньше чем остальные, то, вероятнее всего, ей необходима замена. Кроме того, нужно будет провести тщательный осмотр остальных устройств на предмет их негерметичности

Следующим этапом работ является проверка состояния форсунок. Лучше всего поместить их в прозрачные емкости, подсоединив предварительно к аккумуляторной батарее посредством проводов. Далее, необходимо будет включить стартер и проверить распыление форсунками топлива. Каждая из них должна распылять его одинаковое количество. Если одна из форсунок распыляет меньше чем остальные, то, вероятнее всего, ей необходима замена. Кроме того, нужно будет провести тщательный осмотр остальных устройств на предмет их негерметичности.

Топливная форсунка, которая не распыляет горючее, нуждается в дополнительной проверке. Возможно, она просто не получает электрического питания. Необходимо отсоединить от нее разъем с проводами. После этого следует напрямую подключить аккумулятор к контактам форсунки и включить зажигание. Если в этой ситуации устройство начнет распылять горючее, то это будет означать, что неисправность скрывается в электрической цепи.

Специалисты советуют измерить сопротивление обмоток устройства. Оно должно находиться в диапазоне от одиннадцати до пятнадцати Ом. В ином случае такая топливная форсунка автомобилей ВАЗ 2110 является неисправной. Ей требуется замена.

Процесс начинают со снижения давления в системе питания. От бензонасоса отсоединяют разъем проводов, а затем включают стартер и прокручивают им мотор. Стартер выключают когда топливо перестанет распыляться. После этого на автомобилях ВАЗ отключают аккумуляторную батарею. Далее, от форсунки, которой требуется замена, отсоединяют разъем с проводами. Затем сдвигают в сторону ее фиксатор и вынимают форсунку из топливной рампы.

Устанавливают устройство в обратном порядке, смазав перед этим уплотнительные кольца бензином. Если фиксаторы удерживают форсунки ненадежно, то им также нужна замена. Для этого их нужно просто сдвинуть на край рампы. Если же на автомобиле ВАЗ замена требуется самой рампе, то от нее отключают разъем с проводами, а также шланги.
