Диагностика

Схематическое устройство системы ГУР Ремонт гидроусилителя руля начинается с его тестирования. При проверке системы в первую очередь тестируется качество и уровень смазочного вещества в резервуаре под капотом. Если срок эксплуатации масла не подошел к концу, то у него не будет запаха отработки, не допускаются и темные оттенки жидкости. В идеале смазка в ГУР должна быть прозрачной, а если ее цвет серый или коричневый, то жидкость подлежит замене. В сервисных мануалах к современным автомобилям указывается, что масло заливается один раз, но на практике отсутствие обслуживания приведет к поломке насоса.

Для диагностики работоспособности системы заводится силовой агрегат. Необходимо на слух определить наличие шумов в области расположения насосного устройства. Если механизм функционирует без перебоев, никаких посторонних звуков не будет. Сам насос используется для нагнетания рабочей жидкости в механизм.

Дальнейшие этапы проверки выполняются так:

Рулевое колесо проворачивается в правую и левую стороны до конца. Если руль крутится и это сопровождается воем либо жужжанием в области насоса, при увеличении угла поворота звук усиливается, механизм сломался. Эти признаки могут сообщить об износе подшипникового устройства вала. Если ломается данная деталь, это приводит к нарушению герметичности системы усилителя, тогда в расширительном резервуаре образуется пена

Жидкость может пузыриться и выливаться из бачка, при такой проблеме она обычно имеет коричневый оттенок.
При прокручивании рулевого колеса надо обратить внимание на холостой ход двигателя. Если вышел из строя насосный узел, то при повороте руля обороты ДВС будут падать. При необходимости прикладывать дополнительные усилия проблема может заключаться в износе шаровых опор либо выходе из строя поворотных подшипниковых элементов

Речь идет о деталях, расположенных на передних стойках. О выходе из строя насосного механизма может сообщить изменение усилий на рулевом колесе при возрастании оборотов ДВС.
Если при прокручивании руля появляется вибрация или биение, проблема может заключаться в проскальзывании приводного ремешка насосного устройства. В частности если она увеличивается, когда рулевое колесо прокручивается на больший угол. Возможно, сам ремешок износился либо подшипниковый элемент работает с дефектами. При такой проблеме будет проявляться визг.
Смазочное вещество в бачке может быть качественным, а уровень жидкости — в пределах нормы. При этом в области насоса не проявляются сторонние звуки. Рулевое колесо при таких признаках могло стать тугим, если заклинил или залипает перепускной клапан.
Диагностика механизма переключения давления выполняется в случае, когда при проворачивании рулевого колеса есть отличие в прикладываемом усилии. В частности, когда руль прокручивается в разные стороны. Возможен износ механизма переключения давления. Наличие дефектов может привести к появлению скачкообразных усилий.

При необходимости прикладывать дополнительные усилия проблема может заключаться в износе шаровых опор либо выходе из строя поворотных подшипниковых элементов. Речь идет о деталях, расположенных на передних стойках. О выходе из строя насосного механизма может сообщить изменение усилий на рулевом колесе при возрастании оборотов ДВС.
Если при прокручивании руля появляется вибрация или биение, проблема может заключаться в проскальзывании приводного ремешка насосного устройства. В частности если она увеличивается, когда рулевое колесо прокручивается на больший угол. Возможно, сам ремешок износился либо подшипниковый элемент работает с дефектами. При такой проблеме будет проявляться визг.
Смазочное вещество в бачке может быть качественным, а уровень жидкости — в пределах нормы. При этом в области насоса не проявляются сторонние звуки. Рулевое колесо при таких признаках могло стать тугим, если заклинил или залипает перепускной клапан.
Диагностика механизма переключения давления выполняется в случае, когда при проворачивании рулевого колеса есть отличие в прикладываемом усилии. В частности, когда руль прокручивается в разные стороны. Возможен износ механизма переключения давления. Наличие дефектов может привести к появлению скачкообразных усилий.

После установки на автомобиль новой широкой резины на рулевое колесо может создаваться нагрузка.

Канал «ВсеСам» подробно рассказал о процедуре диагностики системы гидравлического усиления руля на авто.

Почему гудит гидроусилитель руля и как это исправить

Несмотря на кажущуюся простоту конструкции гидроусилителя руля, данная система имеет довольно сложный принцип действия. Она является именно вспомогательным элементом рулевого управления, и при ее выходе из строя полного отказа руля не произойдет, но управлять машиной станет труднее. Особенно опасно, когда гидроусилитель руля перестает работать во время движения машины, и водителю сложно мгновенно привыкнуть к «тяжести» поворота рулевого колеса, которой вызвана пониженная маневренность машины.

Если гудит гидроусилитель руля при повороте, этому есть несколько причин:

• Сниженный уровень жидкости гидроусилителя руля. Если водитель не контролирует уровень жидкости в гидроусилителе руля, проблема с появлением посторонних звуков при вращении рулевого колеса может возникать именно из-за ее низкого уровня. В такой ситуации нужно заменить жидкость в системе и провести диагностику, определив, из-за чего снизился ее уровень. Чаще всего масло гидроусилителя вытекает из-за проблем с рейкой или насосом;

• Низкокачественная жидкость в бачке гидроусилителя руля. Есть расходные материалы для автомобилей, на которых нельзя экономить, и масло для гидравлического усилителя в их числе. Его стоимость не столь велика, чтобы выбирать максимально дешевые варианты для замены, а экономия на расходной жидкости может «вылиться» в серьезные поломки системы, которые потребуют замены дорогостоящих деталей.

Если масло в гидравлическом усилителе руля выработало свой ресурс, следует его заменить. Замена качественной жидкости требуется, примерно, один раз в два года (или через каждые 70-80 тысяч пробега). Имеется бытовой способ анализа жидкости гидроусилителя на предмет ее пригодности. Чтобы узнать, необходима ли ей замена, открутите крышку бачка гидроусилителя и наберите при помощи шприца (или пипетки) немного масла, которое находится в нем. Далее капните его на белую бумагу и посмотрите на цвет. «Чистая» жидкость для гидроусилителя не должна быть черной или коричневой. Допустимы такие цвета как: бордовый, малиновый или красный. Обязательно проверьте запах жидкости гидроусилителя, от нее не должно пахнуть жженой резиной.

Неисправности, связанные с рулевой рейкой. Одна из самых неприятных проблем, из-за которой может начать гудеть гидроусилитель при повороте руля. Если неисправность кроется в рейке, потребуется провести на сервисе диагностику рейки и гидроусилителя. В некоторых ситуациях может потребоваться дорогостоящая замена рулевой рейки.
Плохо натянут приводной ремень гидравлического усилителя. Если ремень гидроусилителя расслаблен или сильно изношен, может возникать гул при вращении рулевого колеса. В такой ситуации водитель может самостоятельно приобрести новый ремень и выполнить его замену;

Попадание воздуха в систему гидроусилителя. Существует две распространенные причины, из-за которых воздух может оказаться в системе: попадание во время замены жидкости и подсос воздуха через неплотно соединенные узлы системы. При возникновении подобной проблемы требуется обнаружить ее причину и ликвидировать ее. После этого необходимо промыть систему гидроусилителя руля, поменять масло на новое и правильно прокачать систему, чтобы в ней не осталось воздуха

Обратите внимание, что при попадании воздуха в гидроусилитель, жидкость в бачке начинает пениться. Поломка насоса гидроусилителя руля

Определить данную неисправность проще, чем остальные

Поломка насоса гидроусилителя руля. Определить данную неисправность проще, чем остальные

Когда ломается насос гидроусилителя, система фактически перестает работать, из-за чего руль становится «тугим», вместе с этим начинает появляться гул при повороте руля. Чаще всего проблемы с насосом возникают из-за неисправности крыльчатки, подшипника или сальников. Ремонт насоса гидроусилителя выполняется крайне редко, и при его выходе из строя потребуется провести замену детали.

Большинство причин, которые приводят к появлению гула гидроусилителя руля при повороте, можно диагностировать и исправить самостоятельно. Однако лучше не доводить ситуацию до серьезных проблем, и правильно эксплуатировать систему.

Сбилась балансировка колес

Многие сомневаются, нужно ли делать балансировку колес в принципе. Нужно обязательно, так как она отвечает за равномерное распределение массы колеса относительно его центра. Ее неравномерное распределение приводит к скорейшему износу шин, дисков и подвески, а также вызывает сильную вибрацию кузова, которая хорошо чувствуется в салоне. Если руль ходит ходуном в руках, то поворачивать его и просто удерживать на месте будет крайне сложно. Поэтому при возникновении сильной вибрации, стоит провести балансировку колес.

Если у вас электроусилитель

Если рулевое колесо стало тяжело крутиться, то с вероятностью в 99 процентов ремонта уже не избежать. Наиболее частые неисправности электроусилителя руля заключаются в перегоревшем предохранителе или связаны с перегоранием мотора из-за контакта с влагой. Немного реже проблема кроется в отказе датчика вращения рулевого руля, ну и, конечно, банальный износ деталей отметать не стоит. В любом случае, чтобы выяснить точно и выполнить ремонт, вам понадобиться помощь профессионального автоэлектрика.

Если у вас гидроусилитель

Он, как уже отмечалось, имеет более сложную конструкцию, поэтому, чтобы выявить причину неисправности, придется попотеть.

Низкое давление в шинах

Если давление ниже заводского, то площадь колеса, которая соприкасается с дорогой, увеличивается, а это, в свою очередь и затрудняет поворот руля, ведь его усилие направлено как раз на колеса. Поэтому первым делом стоит проверить давление в шинах с помощью манометра. Если у вас его нет, то его можно найти на ближайшей заправке. Узнать, каким должно быть давление можно из информационных карточек-наклеек на автомобиле (на крышке бака, двери и других местах), инструкции по эксплуатации или у официального дилера. Если точно выяснить, до какого давления нужно накачивать шины автомобиля, не удалось, тогда можно воспользоваться общими рекомендациями. Для авто А-класса – это 1,5-1,8 атмосферы, для B, C, D – 2,0-2,5, для внедорожников – 3,0-3,5.

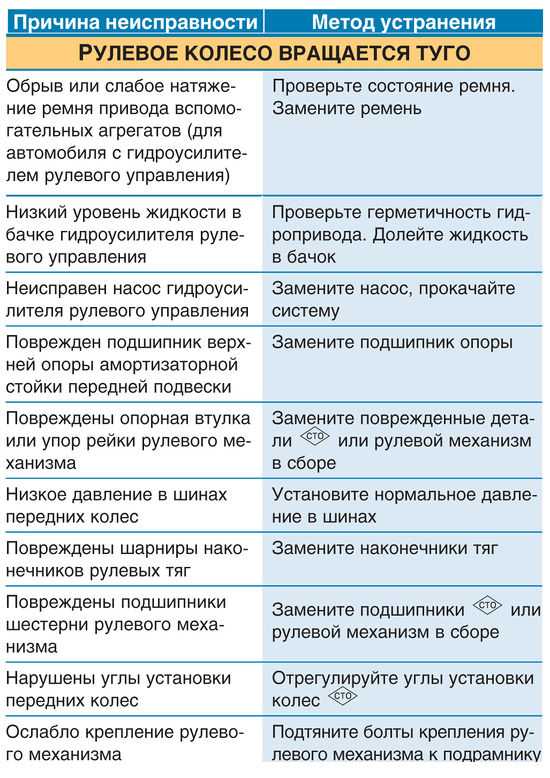

Когда и почему тяжелый руль — причины

• Вытекла жидкость из бачка;
• Проблема с насосом;
• Изношен или плохо натянут приводной ремень;
• В уселитель попал воздух;
• Проблемы в рулевой системе: редуктор или рулевая рейка вышли из строя.

Присадка Супротек ГУР
Для восстановления рабочих характеристик и продления ресурса гидроусилителя руля
подробнееотзывы

Краткая инструкция к действиям

При любой, даже самой незначительной неполадки не стоит полагаться на русское “авось”

Важно помнить, неисправный автомобиль становится потенциальным убийцей. И даже один плохо закрученный болт может привести к трагедии

Автомобиль должен быть заведен, покрутите руль, жидкость пройдет в систему. В ситуации если туго, тяжело крутится руль, необходимы дополнительные усилия, а жидкость для ГУР в норме, то можно самостоятельно попробовать проверить клапан регулировки насоса. Он достаточно часто засоряется, а прочистить его можно в гаражных условиях, на форумах владельцы часто выкладывают подробные инструкции с фото. Проблему с наличием воздуха в системе можно решить частым поворотом до упора рулевого колеса. Выглядит это все очень просто, но не стоит забывать, что воздух как-то попал в систему, а значит надо будет найти эту лазейку. Самое простое — проверить все резиновые и соединительные шланги. Возможно именно там дефект, а значит достаточно заменить их. Ну, если это не поможет, то придется обращаться в автосервис.

Скорее всего придется прибегнуть к помощи специалиста, если руль стал тяжелее крутиться из-за изношенного или плохо натянутого ремня. И тем более из-за поломок рулевой рейки или редуктора. К большому сожалению, починка большинства поломок гидроусилителя руля обойдется в достаточно круглую сумму.

Неисправности в системе ГУР

Общие причины

Существуют причины, которые не зависят от типа и состояния элементов рулевого управления, к ним относятся низкое давление в шинах и неправильный развал-схождение колес, нарушение геометрии кузова и т.д.

В первом случае из-за большого пятна контакта шины с дорогой не только увеличивается износ резины, но и усиливается нагрузка на руль, который начинает туго крутиться. Во втором случае неправильные углы расположения колес тоже приводят к данной неисправности. Про влияние геометрии кузова мы поговорим позже.

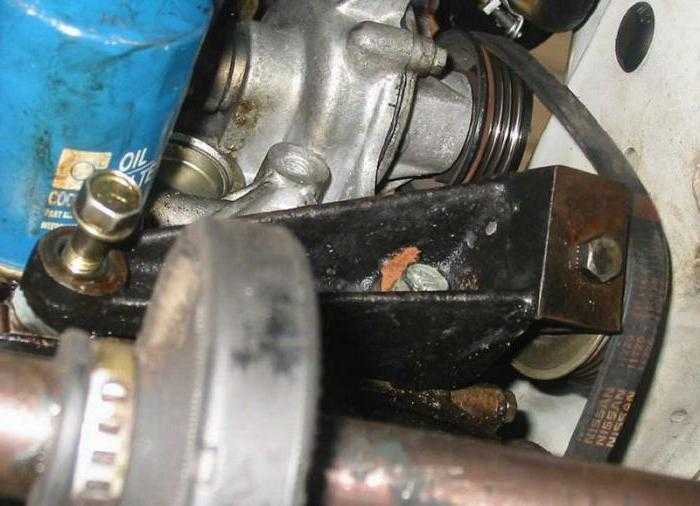

Также следует обратить внимание на подшипник поворотного кулака, на примере Nissan Primera показано ниже. Из-за износа пыльника он ржавеет, в результате приходится больше прилагать усилия при повороте

И еще, важно понимать, что, если на авто были установлены другие шины и они больше и шире, чем предыдущие, то крутится руль будет туго и это естественно, тут паниковать не стоит

Также стоит обратить внимание на крестовины (карданчики) рулевой колонки. Их может быть одна или две (нижняя и верхняя), все зависит от конструкции

Крестовины могут закусывать или после установки новых, руль некоторое время будет тяжело вращаться.

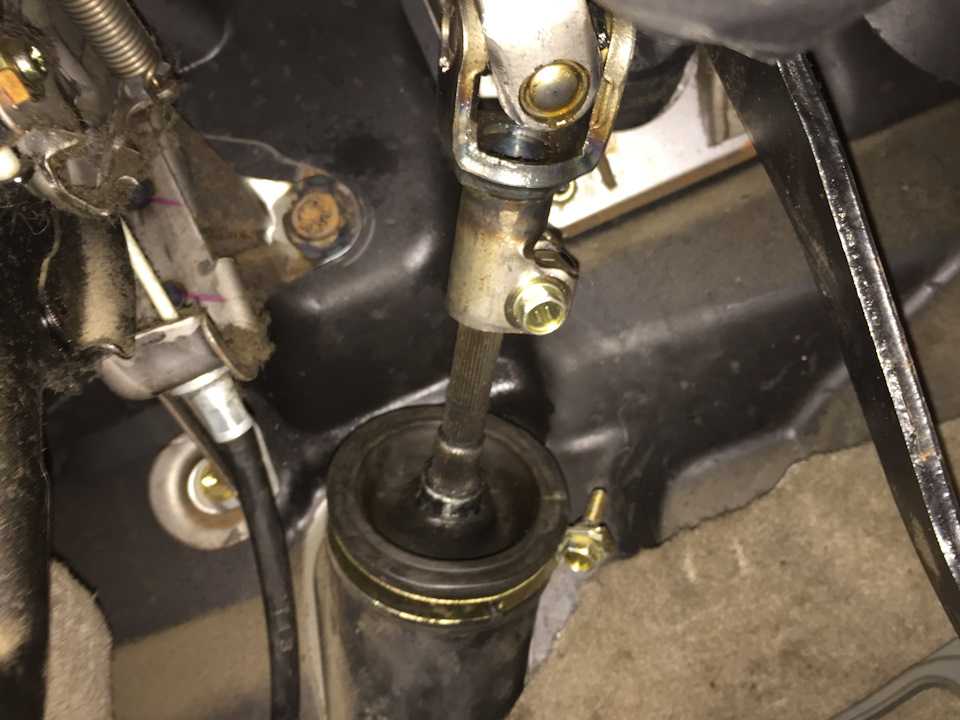

Обязательно обратите внимание на пыльник кардана, к примеру, на Toyota Caldina 2.0 MT 4WD FULL он выглядит так. Если он порван, то замените его, так как через время попавшие туда вода и грязь приведут к нехорошим последствиям

Первый признак, что проблема именно в крестовинах, это тугое вращение руля с циклическими рывками

Если он порван, то замените его, так как через время попавшие туда вода и грязь приведут к нехорошим последствиям. Первый признак, что проблема именно в крестовинах, это тугое вращение руля с циклическими рывками.

Также разное поведение руля возможно в результате линейного расширения деталей. Как правило, если допуски и посадки в деталях подобраны правильно, а это касается и крестовин, то после их нагрева или охлаждения не возникает заеданий, руль крутится легко и плавно.

Если же данные параметры выдержаны неправильно, а это больше касается не оригинальных запасных частей, тогда руль будет туго крутиться, с заеданиями как при холодном двигателе, так и на прогретом.

Заливка масла в рулевой редуктор

Как уже говорилось выше, корпус рулевого редуктора герметичен. Внутрь заливается масло, которое позволяет значительно снизить трение деталей. Для вазовского редуктора подойдёт любое масло класса GL5 или GL4. Класс вязкости при этом должен быть SAE80-W90. Многие владельцы «шестёрок» заливают старое советское масло ТАД17, которое тоже обладает приемлемой вязкостью и стоит дешевле. Чтобы заправить редуктор полностью, потребуется 0.22 литра трансмиссионного масла.

Как проверить уровень масла в рулевом редукторе

Для того чтобы детали рулевого редуктора служили как можно дольше, водитель обязан периодически контролировать уровень масла в этом устройстве и при необходимости доливать смазку.

1. На крышке редуктора имеется отверстие для заливки масла, закрытое пробкой. Пробка выкручивается с помощью рожкового ключа на 8.

Последовательность заливки масла

Если водителю необходимо долить в редуктор немного масла или поменять масло полностью, ему потребуется пустая пластиковая бутылка, обрезок пластиковой трубки и медицинский шприц самого большого объёма. Здесь же следует отметить, что в инструкции по эксплуатации машины сказано: масло в рулевом редукторе следует менять с периодичностью один раз в год.

1. Пробка для масла на крышке редуктора отворачивается. На шприц надевается пластиковая трубка. Другой конец трубки вставляется в сливное отверстие редуктора, масло вытягивается в шприц и сливается в пустую пластиковую бутылку.

Видео: самостоятельно меняем масло в рулевом редукторе «классики»

Итак, рулевой редуктор на «шестёрке» является деталью очень ответственной. От его состояния зависит не только управляемость автомобиля, но и безопасность водителя и пассажиров. Заменить редуктор сможет даже начинающий автолюбитель. Специальных навыков и знаний для этого не требуется. Нужно лишь уметь пользоваться гаечными ключами и в точности следовать рекомендациям, изложенным выше.

Дефекты, сопровождающиеся тугим ходом руля, нередкое явление для самых различных моделей автомобилей. Тугой руль создаёт дискомфорт и затрудняет управление машиной, что может быть весьма небезопасно. В этой статье рассмотрим основные причины неполадок в системе рулевого управления, а также определим характерные признаки неисправностей, так или иначе, связанных с проблемой, когда туго крутится руль.

Чрезмерная затяжка

Нередко неопытные водители для устранения большого люфта рулевого колеса стараются сильно затянуть винты регулировки. В червячных редукторах, которые чаще всего используются на заднеприводных и полноприводных машинах, в первую очередь производится регулировка смещения вала сошки вдоль оси вала рулевого узла. На моделях серии ВАЗ вращая регулировочный винт с контргайкой можно быстро ликвидировать люфты подшипников вала сошки.

В аналогичном порядке производится регулировка и на многих иномарках. Общая проблема в таких случаях одна — чрезмерное затягивание конических подшипников, которые служат опорой для вышеупомянутых валов. Для предотвращения тугого хода руля необходимо вращать регулировочные винты до тех пор, пока не возникнут небольшие усилия на отвёртке или ключе, которым производится калибровка. Помните, что в случае с подшипниками этого типа лучше оставить небольшой зазор, чем немного перетянуть. Даже малейшее зажатие может привести к появлению значительных усилий на руле.
