Bosch FR7LDC+

Двухэлектродные хорошие свечи зажигания 1 6 — бюджетная альтернатива заводским свечам. Легирование центрального электрода иттрием обеспечивает высокую устойчивость к искровой эрозии и приличный рабочий ресурс.

По качеству производства свечи не уступают лучшим свечам зажигания для ВАЗ и перечисленных выше автомобилей; линия припоя электродов ровная, маркировка на металлической юбке равномерная по глубине. Нарекания вызывает только зазор между электродами — он несколько меньше, чем у большинства свечей в данном рейтинге.

Свечи Bosch по своим эксплуатационным характеристикам не уступают более дешевым свечам Beru. С учетом того, что ресурс свечей чаще всего не ограничивается только технологией производства и сильно зависит от качества топлива, рейтинг Bosch был понижен ввиду более высокой цены, что перевесило даже использование в конструкции легированного металла.

Преимущества:

• Высокий рабочий ресурс.
• Схожесть со штатными свечами по большинству параметров.

Недостатки:

Большая частота подделок на рынке.

Видео — Инжектор ВАЗ заливает свечи

Вторая проблема включает в себя слабый импульс зажигания, которого недостаточно для создания требуемой искры воспламенения и слабая компрессия в цилиндрах. Впрочем, такие трудности могут возникнуть и при эксплуатации карбюраторного мотора. В этом случае, двигатель подвергается недешевому ремонту.

Неправильная регулировка количества воздуха и бензина может коснуться и инжекторного двигателя. Неправильная работа контроллера, особенно в холода, приводит к тому, что программное обеспечение плохо выполняет вычислительную функцию и инжектор подает бензин и воздух в совершенно не совместимых количествах. В итоге, свечи точно также заливаются и теряют способность к дальнейшему воспламенению смеси.

Как действовать, чтобы исключить неприятности

• во-первых, нужно контролировать уровень заряда аккумулятора и периодически его (особенно это актуально для зимы);
• во-вторых, контролируйте исправность и при возникновении любых проблем не ленитесь съездить на диагностику;
• в-третьих, только лучшего качества, которое подходит для эксплуатации в зимнее время;
• в-четвертых, своевременно меняйте и проводите осмотр высоковольтных проводов на факт их вероятного выхода из строя;
• в-пятых, регулируйте и . Сделать это просто – добавьте в бак один из специальных составов, которые продаются в магазинах;
• в-шестых, используйте высокого качества. Для этого заправляйтесь на проверенных автозаправочных станциях.

Помните, что в холодное время года двигатель очень не любит небольшие поездки с малой скоростью.

Здравствуйте, уважаемые автолюбители! Пусть не все, но многие автомобилисты сталкиваются с такой проблемой: вчера приехал, поставил автомобиль в гараж, всё было в порядке. Сегодня утром стал запускать двигатель, а он не заводится.

Причин тому может быть целый ряд

Но, сегодня мы рассмотрим наиболее частую – заливает свечи зажигания бензином, инжектор у вас или карбюратор, не важно. Заливает свечи бензином независимо от типа топливной системы авто

Характерно то, что заливает свечи зажигания бензином реже в теплое время года, а чаще при минусовых температурах

Вот и попробуем разобраться по порядку в том: почему заливает свечи в инжекторе, что делать, чтобы запустить двигатель, именно в тот момент, когда они залиты и как избежать того, чтобы их в инжекторе не заливало бензином

Характерно то, что заливает свечи зажигания бензином реже в теплое время года, а чаще при минусовых температурах. Вот и попробуем разобраться по порядку в том: почему заливает свечи в инжекторе, что делать, чтобы запустить двигатель, именно в тот момент, когда они залиты и как избежать того, чтобы их в инжекторе не заливало бензином.

Причины того, почему заливает свечи в инжекторе

В принципе, причина того, что заливает свечи зажигания инжектора, проста. И лежит тона в особенностях работы «электронного мозга» вашего автомобиля.

При отрицательных температурах, смешивание топливо-воздушной смеси требует определенных усилий: большее количество кислорода в холодном воздухе требует большего количества бензина. Соответственно, ЭБУ дает команду форсункам инжектора на увеличение подачи топлива, что они и делают, добросовестно.

А в двигателе происходит следующее, особенно если у вашего автомобиля уже не новый аккумулятор. Форсунки подают топливо в камеру сгорания, стартер пытается создать в цилиндрах необходимую компрессию, одновременно пытаясь дать искру для генерации вспышки. Не забываем о качестве топлива, которое не отличается идеальными параметрами.

В итоге, при идеальной компрессии, свечи зажигания инжектора могут произвести запуск и при минимальном импульсе, но идеальная компрессия только у нового авто. Собственно, потому и не заливает свечи зажигания инжектора у нового автомобиля, как правило.

Искра слабая, компрессия на холоде не соответствует параметрам, а форсунки продолжают подавать топливо в камеру сгорания. Которое, в свою очередь, заливает свечи и те, просто перестают подавать признаки зажигательной жизни.

Вот и ответ на вопрос, — почему их заливает на инжекторе.

Есть два варианта решения вопроса. В «умной» книге по эксплуатации, как правило, написано: если залиты бензином свечи инжектора, то нужно выкрутить их и просушить. При снятых свечах прокрутить стартер в течение 10-15 секунд. Вставить обратно и запустить двигатель. Это действия по производителю.

Проверенный народно-водительский способ. Если у вас залило свечи бензином, прежде, чем их выкручивать и сушить, попытайтесь запустить двигатель следующим способом: режим продувки.

Для инжектора: педаль газа выжимается до упора в пол. Стартером прокручиваете двигатель 10-12 секунд, отпускаем педаль газа. Двигатель должен запуститься. Дело в том, что таким образом вы, перекрывая подачу топлива, продуваете воздухом свечи.

Двигатель не запустился. Попробуйте тогда их просушить. Свечи зажигания для инжектора, ничем не отличаются, в принципе, от карбюраторного двигателя. Поэтому, опять используем «дедовский» способ: выкручиваем, чистим их от нагара щеткой по металлу, можно и зубной щеткой, сушим либо феном, либо на газовой плите или в духовке. Проверяем зазор и вкручиваем свечи для инжектора на место. Двигатель должен запуститься.

В случае, если история, когда заливает свечи бензином, будет у вас повторятся каждое утро, нужно проводить диагностику: свечей на качество подачи искры, чистоту форсунок, выход искры с катушки зажигания, датчик Холла.

Основные причины плохого пуска

Список причин, по которым холодный двигатель плохо заводится, достаточно широк. Перед началом диагностики необходимо точнее локализовать неисправность. Убедитесь, что аккумуляторная батарея заряжена, стартер ровно (с одинаковой скоростью) крутит двигатель. Дополнительно стоит исключить возможность заправки низкосортным бензином.

Подача топлива

Проблемы с запуском мотора могут возникнуть как в результате того, что отсутствует подача топлива, так и по причине сбоев в процессе его воспламенения в цилиндрах двигателя. Что касается топливоподачи, то горючего может быть слишком мало для запуска. Также возможен вариант, когда свечи зажигания заливает избытками топлива.

1. Начать проверку стоит с того, чтобы убедиться в наличии выхлопа. Если из выхлопной трубы появляется легкий дымок после вращения стартером, тогда это указывает на то, что подача топлива в цилиндры присутствует.
2. Следующим шагом становится выкручивание свечей зажигания. Свечи нужно выкрутить после неудачной попытки завести двигатель. Если свеча залита бензином, тогда это зачастую может указывать на проблемы с герметичностью форсунок или зажиганием. Проверьте целостность самих свечей и высоковольтных проводов, а также убедитесь, что на свечах есть искра. Сухая свеча зажигания укажет на то, что топливо в цилиндр не подается.
3. Препятствовать нормальной подаче горючего в двигатель могут также засоренные фильтры грубой и тонкой очистки, а еще неисправные или сильно закоксованные инжекторные форсунки. Топливо может также не поступать в двигатель по причине того, что произошло резкое снижение производительности бензонасоса. Это означает, что топливный насос не создает нужного давления. Для выяснения причин потребуется проверить давление топлива в рампе и сам бензонасос.

Электронные датчики

Инжекторная система электронного впрыска оснащена специальными датчиками, благодаря которым реализовано взаимодействие с ЭБУ двигателем. Выход отдельных электронных компонентов из строя может привести к тому, что на блок управления подаются неправильные сигналы и двигатель не получается завести.

Если мотор не заводится, тогда необходимо проверить несколько датчиков:

Проверка зажигания

Двигатель может не запускаться в том случае, если неисправен распределитель зажигания. Данная неисправность проявляется таким образом, что при вращении стартером не происходит так называемого схватывания, то есть не присутствуют признаки одиночных попыток воспламенения топливно-воздушной смеси в цилиндрах мотора.

Также стоит уделить внимание выставлению угла опережения зажигания, ремню ГРМ и его приводу. В отдельных случаях стоит произвести проверку состояния системы изменения фаз газораспределения (при наличии таковой). Катушку зажигания можно проверить при помощи мультиметра

Катушку зажигания можно проверить при помощи мультиметра.

Снижение компрессии

Падение компрессии в одном или нескольких цилиндрах двигателя является последствием естественного износа или повреждений силового агрегата. Мотор с низкой компрессией не , так как происходит сильное увеличение зазоров между деталями в цилиндре. Другими словами, в камере сгорания не удается достичь нужного давления для воспламенения рабочей смеси в момент пуска.

Частыми причинами указанной неисправности может выступать разрушение поршня, поломка или залегание поршневых колец, прогар клапана ГРМ, износ стенок цилиндров и т.д. Низкая компрессия чаще проявляется при холодном пуске, но также может присутствовать постоянно (при попытке завести сильно изношенный мотор «на горячую»). Двигатель с подобной неисправностью наиболее сложно завести в условиях низких температур. Для точной диагностики компрессию нужно мерить.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Почему двигатель может не заводиться при низких температурах: возможные причины и неисправности. Как правильно запускать промерзший мотор после стоянки.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.

Почему двигатель после запуска дымит черным дымом. Причины появления белого дыма или синего цвета выхлопных газов. Диагностика неиспрвностей, рекомендации.

Причины затрудненного «холодного» пуска дизельного двигателя. Компрессия, свечи накаливания, дизельные форсунки, ТНВД, парафин или вода в топливной системе.

Запуск дизельного мотора зимой. Присадки-антигели в солярку, керосин и замена топливного фильтра. Обогрев топливного бака, свечи накаливания, аккумулятор.

Причины возникновения проблемы и набор решений

Если свечи при запуске двигателя действительно заливает бензином, значит нужно проверить, насколько хорошо в моторе идёт образование искры. Возможно, придётся последовательно выкрутить каждую из свечей, предварительно сняв высоковольтные разъёмы. Зажигание при этом должно быть выключено. Одну из клемм АКБ желательно отключить тоже.

Для демонтажа используйте накидной гаечный ключ

Что надо проверять:

• На контактах свечи не должно быть нагара;
• Расстояние между контактами обязано соответствовать «паспортному значению».

Плохо то, что причиной неустойчивого образования искры может служить и низкое качество проводки, и любая неисправность в системе управления зажиганием. Иногда поиск причин занимает больше времени, чем устранение дефекта. В таких случаях без помощи профессионалов обойтись сложно. Не переоценивайте свои силы.

Кстати, можно попробовать рассуждать логически. Контроллер регулирует концентрацию смеси, исходя из значений температуры воздуха. А определяются эти значения согласно показаниям единственного датчика – ДТОЖ.

Любой датчик температуры представляет из себя терморезистор

Речь идёт, конечно, о датчике температуры охлаждающей жидкости.

Отметим, что в современных двигателях для расчёта концентрации смеси используется не один температурный датчик, а несколько. Может применяться и датчик нагрева воздуха, установленный во впускной коллектор. Но наличие моторного масла в коллекторе – не редкость. И представьте, что будет, если жидкость попадёт на корпус такого датчика.

Решение проблемы заливки свечей

Ответ прост:

необходимо поочередно выкрутить старые свечи, расположив их в такой же последовательности. Провести визуальную диагностику, чтобы выявить дефекты. Затем взять для образца одну и с ней следовать на рынок или магазин для покупки нового комплекта (для последующей установки).

Остерегайтесь подделок,

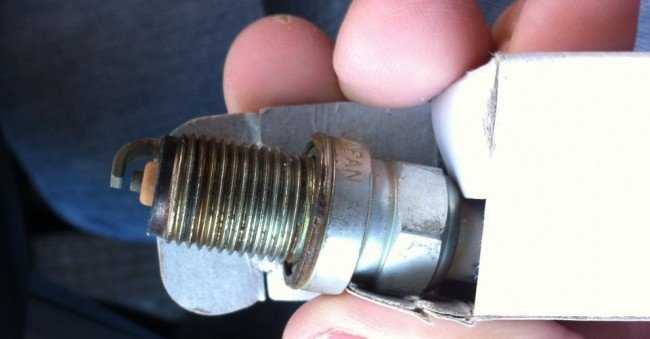

приобретайте только качественное. Проверяйте новые свечи на предмет наличия повреждений или дефектов. Вам потом придется снова возится с ними. В таких случаях просите немедленную замену товара.

Но что делать если заливает свечи на ВАЗ 2109 карбюратор вдали от населенного пункта или магазина? В таких случаях можно было бы вызвать эвакуатор, но это сильно накладно по бюджету. Придется делать так: также поочередно выкручиваем все свечи, выявляем среди них залитые.

С помощью сухой и чистой тряпки очищаем область электрода и изолятора от нагара и остатков бензина. Подробней это описано в статье «Как почистить свечи зажигания».

При образовании слоя нагара

, который не возможно очистить ветошью, примените щетку по металлу. Бывалые автомобилисты знают насколько это универсальное средство. Очистив вкручивайте обратно. Тестируйте средство.

Заливает свечи зажигания моторным маслом

Кроме того, что свечи могут быть залиты бензином, распространены случаи, когда в двигателе залило свечи маслом, заливает маслом свечу в одном цилиндре и т.п. Данная неисправность возникает как на инжекторе, так и на моторах с карбюратором.

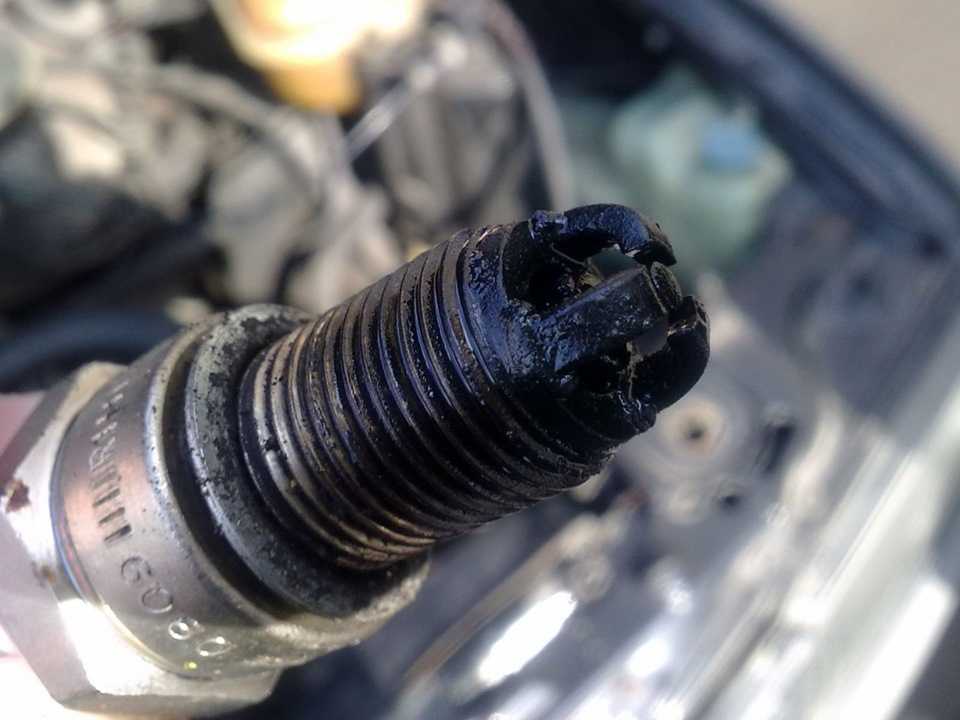

После выкручивания свечи на резьбе явный черный нагар может просматриваться или отсутствовать, масло также может попадать из колодца прямо на резьбу во время выкручивания свечи и т.д. В том случае, когда маслом заливает свечи снизу, то есть в самом цилиндре, тогда следует замерять компрессию в двигателе. Высока вероятность того, что сильно изношены, треснули или залегли маслосъемные кольца. Также возможен износ стенок цилиндров или гильз, выход из строя маслосъемных колпачков (сальников клапанов), появление трещин в ГБЦ, проблемы с направляющими клапанов и другие неисправности, которые приводят к усиленному попаданию смазки в камеру сгорания и замасливанию свечей зажигания.

Возможные варианты решения проблемы залитых свечей

Завод-производитель, уже предусмотрел ситуацию, при которой забрызгивает свечи, и в паспорте у ВАЗа, например, есть соответствующая инструкция. Основные рекомендации по действиям, если топливо попадает на свечу зажигания, что называется «на холодную»:

1. Извлечь свечи.
2. Минут 15 проворачивать стартер без свечей зажигания.
3. Хорошо протереть и просушить свечи зажигания, после чего установить на штатное место.

Существует и альтернативный, так называемый «народный» способ. Применять его надо еще до момента извлечения свечей зажигания:

1. Педаль газа выжать до упора.
2. 10 -15 секунд прокручивать стартер.
3. Вернуть педаль на место.

Поскольку в этот момент, нет поступления топливной смеси, свечи проходят продувку и просушку воздухом. Если ничего не помогает, мокрые свечи зажигания извлекают и тщательно просушивают. В зависимости от условий, просушивать можно над любым источником тепла – костром, газовой плитой, феном.

Прокаливание сокращает срок эксплуатации свечей, поэтому долго нагревать их не стоит. После просушивания, в обязательном порядке проверяется зазор, в случае необходимости зазор регулируется и свеча устанавливается на свое место. Если все сделано правильно, двигатель должен запуститься.

Инжекторные и карбюраторные свечи практически не отличаются, поэтому используемые методы можно применять в обоих случаях. Если заливает свечи на инжекторе в теплое время года, необходима диагностика топливной системы и механизма искрообразования. В случае необходимости надо произвести замену неисправных узлов. Одновременно проверяется состояние форсунок, а также работоспособность датчика Холла.

Рекомендуем: Как почистить свечи зажигания от нагара в домашних условиях

Основные причины, из-за которых заливает свечи, кроются в несоблюдении сроков профилактических работ и технического регламента. Профилактика способна значительно увеличить срок безаварийной эксплуатации узлов автомобиля. Поэтому, еще до наступления заморозков следует проводить ряд профилактических мероприятий:

постоянно проводить мониторинг состояния аккумуляторной батареи. Зимой лучше вообще установить аккумулятор большей мощности, чем использовался в теплое время года. При мощном аккумуляторе исчезает ряд причин позволяющих топливу заливать свечи

Ночью аккумулятор лучше всего подзаряжать, но с соблюдением правил пожарной безопасности;
во время холодов, на моторное масло необходимо обратить повышенное внимание, также следует заливать бензин высокого качества, без загрязнений. Расходные смазочные материалы должны соответствовать сезону;
постоянно надо следить за состоянием свечей зажигания

Необходимо регулярно выкручивать свечи, снимать с них нагар, чистить и регулировать зазор. В случае ухудшения технических характеристик, свечи лучше всего заменить.

Какие подходят?

• Свечи зажигания на Киа Рио 3 (выпуск 2012-2013 годов) имеют каталожный номер 1885410080 (или новый номер 1885810090)
• Оригинальные замены имеют номера 1885510060, S1885510060
• Если рассматривать аналоги, то самыми известными являются свечи NGK 1578 (LZKR6B), Grand prix (STL410) и Denso (XUH22TT)

Отзывы о свечах зажигания на Киа Рио JB говорят о том, что лучше ставить оригинальные запчасти, причем отдавать предпочтение следует иридиевым свечам зажигания. Среди свечей NGK встречается немало подделок. Если выбирать аналоги, то лучше ставить свечи производства Denso. Также некоторые владельцы Рио утверждают, что после установки свечей Bosch автомобиль показывает лучшую динамику, а его движок работает ровнее.

Ответить на часто задаваемый вопрос, какие свечи зажигания лучше ставить, достаточно сложно, ведь, выбирая любого производителя, автовладелец рискует нарваться на подделку. При этом особой разницы в работе автомобиля свечи разных брендов не дают, что подтверждается многочисленными отзывами обладателей Киа.

Признаки заливания свечей

Когда топливовоздушная смесь, поступившая в камеру сгорания, по каким либо причинам не воспламеняется — это служит заливанию свечей зажигания бензином. Чаще всего это происходит в холодное время года, или как говорят автолюбители «на холодную».

Однако! Свечи зажигания можно залить не только бензином, это может быть моторное масло и охлаждающая жидкость! Никогда не стоит испытывать судьбу и долго крутить стартером, это может привести к залеганию колец!

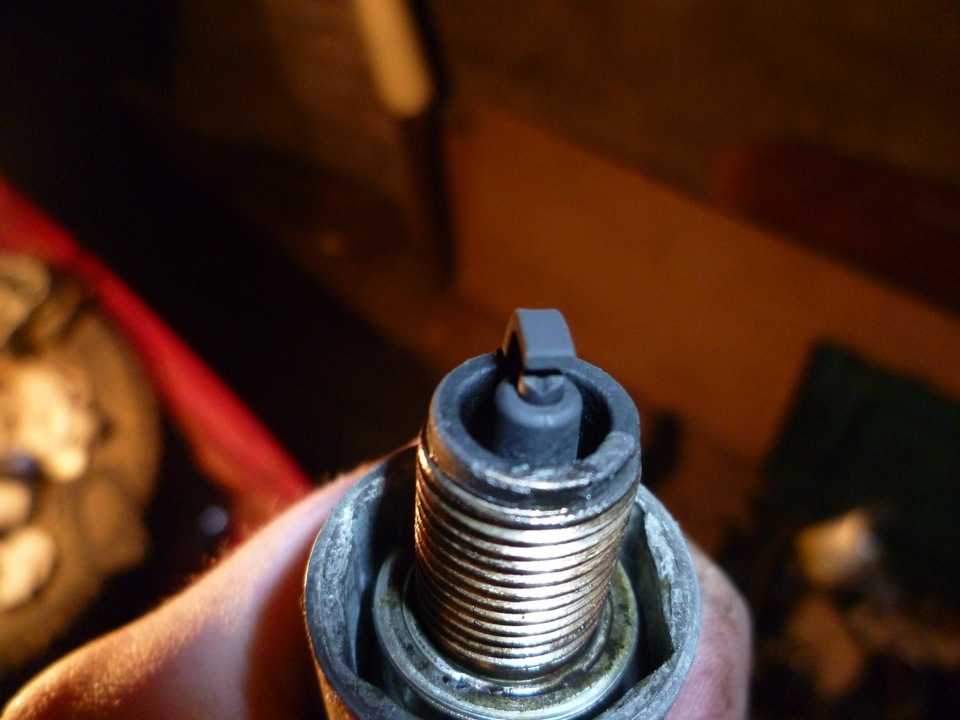

Cвечи залиты бензином

• уровень масла в картере может резко уменьшится;
• может загореться ошибка датчика давления масла;
• двигатель троит после запуска;
• нестабильные холостые обороты после запуска;
• снижение динамических характеристик особенно в зимнее время года.

Перечисленные признаки могут указывать и на другие поломки. Лучше всего выкрутить несколько свечей и визуально оценить состояние их электродов и изоляторов, после чего выносить вердикт.

Cвечи залиты антифризом

• уровень ОЖ может резко уменьшится;
• белый дым из выхлопной трубы;
• появление белого нагара на электродах свечи;
• троение двигателя после запуска;
• нестабильные холостые обороты после запуска;
• снижение динамических характеристик особенно в зимнее время года.

Причинами поломки

могут быть: 1) повреждение (прогорание) прокладки ГБЦ 2) нарушение геометрии ГБЦ 3) повреждение блока цилиндров.

Попадание антифриза в камеру сгорания — это очень серьезная неисправность! Вам необходимо срочно обратиться в автосервис, желательно погрузить авто на эвакуатор!

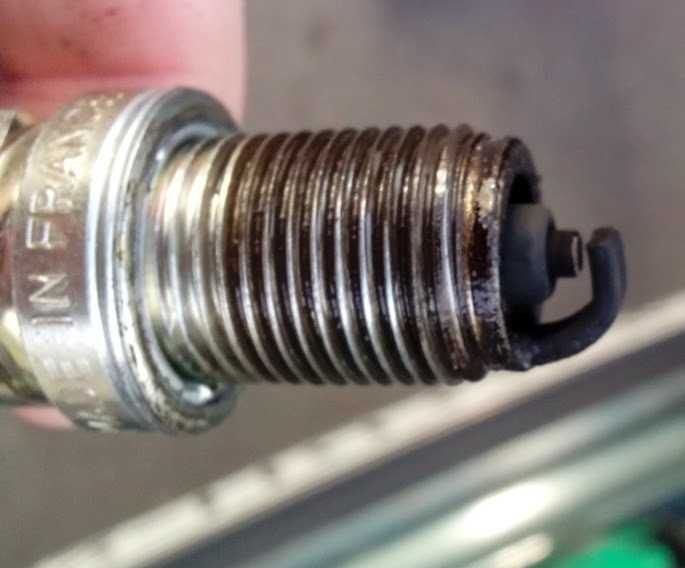

Cвечи залиты маслом

• уровень масла в картере может резко уменьшится;
• может загореться ошибка датчика давления масла;
• двигатель троит после запуска;
• появление синего дыма из выхлопной трубы.

Причинами поломки

могут быть: 1) направляющие клапанов 2) сальники клапанов 3) поршневые кольца 4) засорение масляной системы 5) прокладка впускного коллектора — например у Renault Megan 2 это болезнь.

Моторное масло может попадать сквозь уплотнительные кольца, прокладку клапанной крышки, либо через клапана. Это свидетельствует о более серьезных поломках отдельных элементов двигателя.

Выход всегда есть!

Но из любой ситуации выход найдут даже неопытные водители: аккумулятор можно подзарядить, а свечи «продуть», зачистить и просушить, или купить новые. Тем более, что стоимость у свечей небольшая.

В цилиндрах должна сгорать смесь, содержащая бензин и воздух в определённой пропорции. Чрезмерное обогащение приводит к неполному сгоранию, что служит причиной остановки или неудачных попыток запуска. Но если говорить об «инжекторах», к такому же результату ведёт и чрезмерное обеднение смеси. Любой из двух факторов вызывает заливание свечей топливом – из трубы идёт чёрный дым, слышатся хлопки… А зимой свечи зажигания на инжекторе может заливать по другим причинам: низкий коэффициент испаряемости, ненулевое содержание воды.

Одна из причин, по которым эффект проявляется зимой – слишком высокое калильное число. Пример на видео.

Говорят, что когда свечи «заливает», образуется чёрный нагар. Уточним: он не должен состоять из вкраплений. Весь металл, в свою очередь, будет покрыт маслянистым налётом. Сухой нагар выглядит по-другому…

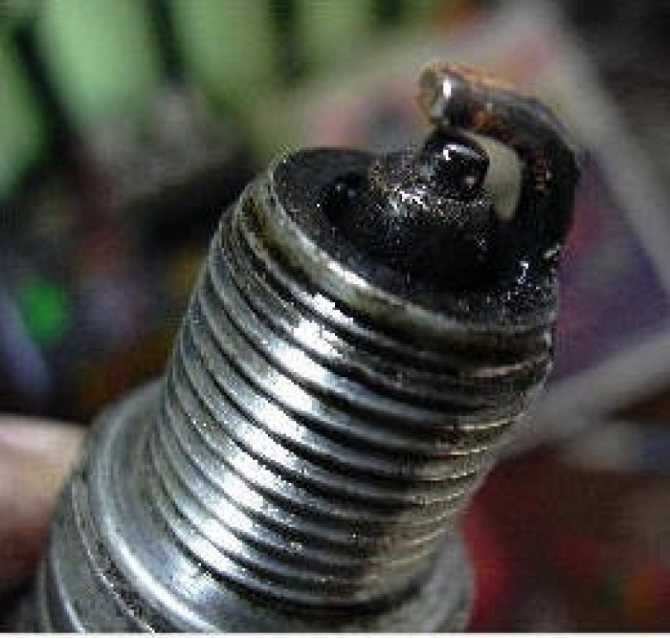

Маслянистый слой и сухой нагар

На фото представлены два случая. «Наш вариант» – справа.

А ещё нагар может быть коричневым. И он всегда, в 100% случаев, образуется по причине заливания бензином.

Тёмно-коричневый нагар

Маслянистый налёт, как на фото 1 – это, всё же, результат попадания масла. Но промасленная свеча не работает правильно – её тоже будет «заливать».

Почему заливает свечи на холодную

Если свечи стали мокрыми летом, то автомобиль бывает заводится. А, если залило зимой, то, обычно, не заводится.

Признаками залитых свечей являются:

1. Стартер крутит коленчатый вал, но мотор все равно ни в какую не хочет заводиться.
2. Когда долго пытаться заводить автомобиль и двигатель не заводится, из глушителя сильно пахнет бензином.

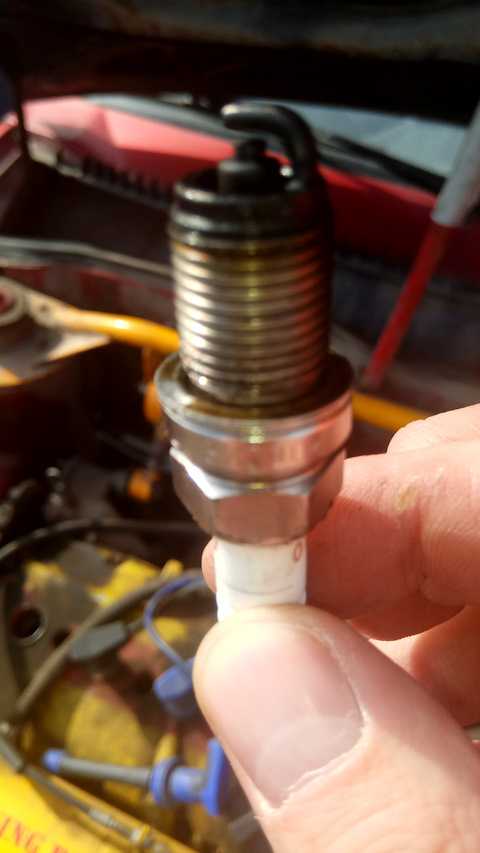

3. При демонтаже залитой свечи зажигания ее резьба и электрод мокрый, в низу свечи, где вырабатывается искра, есть темный нагар.

Заливает свечи и на инжекторных, и на карбюраторных моторах. Инжекторные двигатели заливает пореже, чем движки с карбюраторами. Если установлено бесконтактное зажигание, то оно еще может способствовать вырабатыванию искры в свече, потому что контактное преобразует энергию до 18 килоВольт, а бесконтактное электронное до 24 килоВольт.

При пропуске воспламенения горюче-воздушной смеси в цилиндре, ее становится много, вследствие чего при следующих циклах топливная смесь не способна воспламениться.

Причины заливания свечей зажигания инжекторных и карбюраторных двигателей:

1. Недостаточная зарядка аккумуляторной батареи (АКБ). Герметичные необслуживаемые аккумуляторы заряжять надо по строгим правилам. Низкая зарядка аккумулятора является причиной заливания свечей, в основном, в инжекторных двигателях, так как инжектор и куча напичканной электроники потребляют много энергоресурсов, нужен мощный АКБ.
2. В системе зажигания имеются неполадки. Это, или неработающие свечи зажигания, или высоковольтные провода. Старые свечи могут выдавать редкую искру или косую, если зазор наконечника не соответствует нормальному. Высоковольтные провода тоже часто пробивают, если попались не качественные.
3. Бензин очень низкого качества. Сейчас распространены частные заправки, достаточно получить соответствующие разрешения и начать продавать топливо. Качество, как правило, никто не проверяет. Поэтому следует заправляться на именитых крупных заправочных станциях. Из-за плохого бензина собирается конденсат в топливной системе. Особенно заметны проблемы с пуском авто в холодное время года некачественным топливом.

Электронный блок управления инжекторного мотора определяет температуру на улице и температуру двигателя, определяет содержание кислорода поступающего в двигатель воздушного потока. Далее, блок управления подает сигнал форсункам, чтобы было увеличена подача впрыскиваемого топлива, что способствует созданию богатой горюче-воздушной смеси для надежного запуска двигателя в мороз.

Автомобили с большим пробегом имеют определенный износ деталей цилиндро-поршневой группы, компрессии в цилиндрах, соответственно, становится меньше, но в пределах допустимой. С малой компрессией при появлении причин заливания свечей, двигателю труднее завестись. С высокой компрессией, если свечи рабочие, топливно-воздушная смесь еще может воспламениться, если даже топливо не качественное.

Низкая компрессия, густое моторное масло, слабый аккумулятор — это все усложняет запуск мотора. При этом происходит следующее:

• подается топливо низкого качества;
• коленвал из-за загустевшего от мороза моторного масла крутится медленно, зарядки АКБ не достаточно;
• по причине того, что двигатель холодный, компрессия в нем ниже, нежели в нагретом состоянии;
• генерация слабой нестабильной искры.

Для того, чтобы залить свечи, всего лишь надо пытаться завести автомобиль со слабым аккумулятором.

Какие свечи зажигания лучше для оки

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 — 1113: 1 — реле выключателя зажигания; 2 — выключатель зажигания; 3 — блок предохранителей; 4 — коммутатор; 5 — датчик момента искрообразования; 6 — катушка зажигания; 7 — свечи зажигания.

Система зажигания — бесконтактная. Состоит из датчика момента искрообразования, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения. Датчик момента искрообразования — типа 5520.3706 (до 1989 года устанавливался датчик типа 55.3706) с встроенными вакуумным и центробежным регуляторами опережения зажигания. Он задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель. Считывание управляющих импульсов основано на эффекте Холла. На каждый оборот коленчатого вала приходится один импульс (на каждый оборот распределительного вала — два). Начальный угол опережения зажигания для двигателя ВАЗ-1111 −1 ±1 ° до ВМТ, для ВАЗ-11113 — 4±1° до ВМТ. Коммутатор — типа 3620.3734, или 36.3734, или HIM-52 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике, при подозрении на неисправность(перебои в работе двигателя, выстрелы в глушитель) замените его заведомо исправным. Запрещается отсоединять разъем коммутатора при включенном зажигании — это может повредить его (равно как и другие компоненты системы зажигания). Катушка зажигания — двухвыводная, сухая, типа 29.3705 — с разомкнутым магнитопроводом, или типа 3012.3705 — с замкнутым магнитопроводом. Данные для проверки: сопротивление первичной обмотки при 25°С — (0,5+0,05) Ом, вторичной -(11 ±1,5) кОм. Сопротивление изоляции на массу — не менее 50 МОм. Свечи зажигания — типа А17ДВР, или А17ДВРМ, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4-10 кОм). Зазор между электродами должен быть в пределах 0,7-0,8 мм (проверяется круглым проволочным щупом). Высоковольтные провода — типа ПВВП-8 с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 с распределенным сопротивлением (2550±270) Ом/м. Запрещается прикасаться к высоковольтным проводам на работающем двигателе — это может привести к электротравме. Запрещается также запускать двигатель или позволять ему работать с разорванной ВЫСОКОВОЛЬТНОЙ цепью (смятыми проводами) — это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания. Выключатель зажигания — типа 2108-3704005-40 или KZ813 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания. При повороте ключа в положение «зажигание» подается напряжение на управляющий вход дополнительного реле типа 113.3747-10, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор. Таким образом, разгружаются контакты выключателя зажигания.

Залило свечи: что делать водителю

Допустим, двигатель не заводится и вы уверены, что причиной является бензин на свечах зажигания. В такой ситуации полезно знать, что можно предпринять в том случае, если залило свечи, как завести машину в подобных условиях и т.п.

Начнем с того, что существует несколько доступных способов как просушить залитые свечи. Для начала, в руководстве по эксплуатации многих автомобилей отдельно указано, что если залило бензином свечи на инжекторном моторе, тогда их нужно выкрутить при помощи свечного ключа и просушить. Затем двигатель следует прокрутить стартером около 10 секунд со снятыми свечами. Далее свечи вкручиваются обратно, после чего осуществляется попытка запуска ДВС в штатном режиме.

Если двигатель с продувкой не завелся, тогда свечи придется сушить вручную и оценивать их состояние. Для этого их нужно выкрутить, после чего производится чистка от нагара. Можно воспользоваться мягкой щеткой (подойдет щетка для чистки зубов) или щеткой с металлической щетиной

Во втором случае нужно соблюдать осторожность, очистку производить без усилий. Свечи сушат бытовым или строительным феном, прокаливают на газовой горелке, кладут в духовой шкаф

Далее нужно проверить зазор между электродами, после чего можно вкрутить элементы обратно в двигатель. В результате повторный запуск должен пройти без затруднений.

Добавим, что описанные выше решения многие специалисты рекомендуют не реализовывать в том случае, если имеется возможность сразу приобрести новые свечи зажигания. Простыми словами, чистка и прокаливание приводит к тому, что ресурс свечи после таких действий заметно сокращается, сбиваются зазоры, данные элементы после очистки хуже работают. Получается, выгоднее приобрести относительно недорогие новые свечи, чем очищать, сушить и затем обратно устанавливать старые. Также отмечено, что простые свечи зажигания из среднего ценового диапазона желательно менять каждые 15-25 тыс. пройденных километров независимо от их состояния и внешнего вида.

Еще следует учитывать, что если новые или почищенные свечи заливает постоянно, тогда причину нужно искать отдельно, а не только решать проблему чисткой или менять данные элементы. В этом случае мотор нуждается в углубленной диагностике, проверяется система зажигания, форсунки, катушка зажигания, датчик Холла, датчик температуры и т.д.

Процесс подачи топлива и искрообразования

При наступлении отрицательных температур, топливная смесь становится недостаточно насыщена воздухом, это происходит в результате увеличения кислорода в воздухе во время мороза. Повышенная концентрация кислорода требует увеличенной подачи топлива. Если электронное управление в порядке, то поступает соответствующая команда на форсунки и подача топлива нормализуется в соответствии с температурным режимом.

При запуске стартер создает компрессию в цилиндрах с одновременным образованием искры на свече зажигания. В результате, происходит возгорание топливной смеси и двигатель совершает рабочий такт.

Если компрессия слабая, а искрообразование недостаточное, топливная смесь не успевает воспламениться и просто попадает на свечи, тогда завести машину становится проблематично.

Факторы, влияющие на нормальное искрообразование:

• качество топливной смеси. Наличие грязи и большого количества примесей отрицательно сказывается на функционировании форсунок. Они просто забиваются грязным топливом;
• состояние двигателя. Износ поршней не дает возможности создать необходимое давление в камере сгорания, поэтому топливо не находя выхода, начинает заливать инжектор;
• нестандартные или некачественные свечи;
• состояние карбюратора и инжектора;
• состояние заряда аккумуляторной батареи. Севший аккумулятор не может провернуть стартер.
