ДМРВ

Контроллер массового расхода воздуха или ДМРВ обеспечивает нужную подачу воздушного потока для формирования горючей смеси в двигателе. Выход из строя девайса приведет к тому, что обороты двигателя начнут плавать, а сам мотор может заглохнуть после непродолжительной поездки. Также о неисправности может свидетельствовать соответствующий индикатор на приборке.

В целом процедура замены ДМРВ не особо сложная:

1. Найдите регулятор в моторном отсеке, вам поможет фото.
2. Устройство фиксируется на двух хомутах, вам нужно их открутить при помощи отвертки.
3. Ослабив хомуты, регулятор можно извлечь, отсоединить кабель и заменить новым.

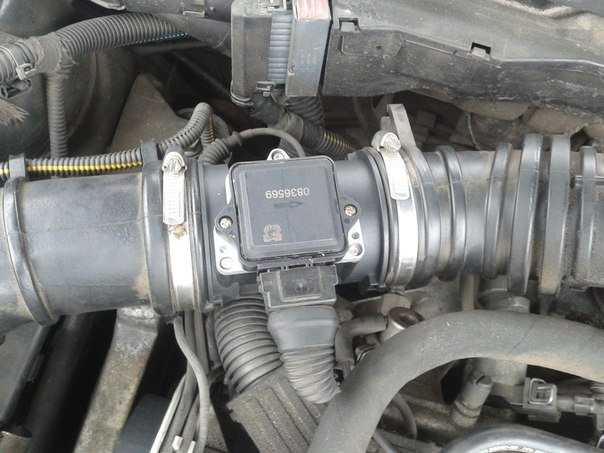

Место расположения ДМРВ на Опель Вектра

Уровня топлива

Контроллер уровня топлива или ДУТ расположен на самом баке. В случае его поломки показания на приборной панели об объеме бензина будут неверными.

Чтобы заменить датчик уровня топлива, выполните такие действия:

1. Отключите провод и ослабьте хомут, который крепит устройство, после чего кожух можно поддеть отверткой. Чтобы не допустить вытекания топлива из бака, переднюю часть авто можно приподнять.
2. Чтобы выкрутить контроллер, используйте отвертку с плоским лезвием, ее необходимо установить в специальный паз. Выкрутите устройство, но перед этим запомните, какой стороной оно было установлено.
3. Демонтируйте деталь и замените ее на новую или произведите очистку элемента.

Холостого хода

Если регулятор холостого хода или РХХ выходит из строя, водитель сможет узнать об этом по нестабильной работе двигателя. Иногда мотор может произвольно глохнуть.

Для замены клапана холостого хода сделайте следующее:

1. Демонтируйте резиновую гофру, которая идет от дроссельного узла до воздушного фильтра, но перед этим отключите всю проводку и освободите патрубок, подключенный к бачку с антифризом.
2. Сняв гофру, вы можете увидеть дроссель, к которому поперек прикручен датчик холостого хода.
3. Далее, следует выкрутить и произвести демонтаж этого клапана. Чтобы сделать это, отключите разъем на торце, рядом с крышкой, а затем, используя шестигранник, выкрутите клапан из места монтажа. Если у вас стоит не штатный клапан, то понадобится гаечный ключ соответствующего размера.
4. Далее, нужно разъединить сам клапан вместе с дросселем. Демонтируйте РХХ и поменяйте его на новый.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.

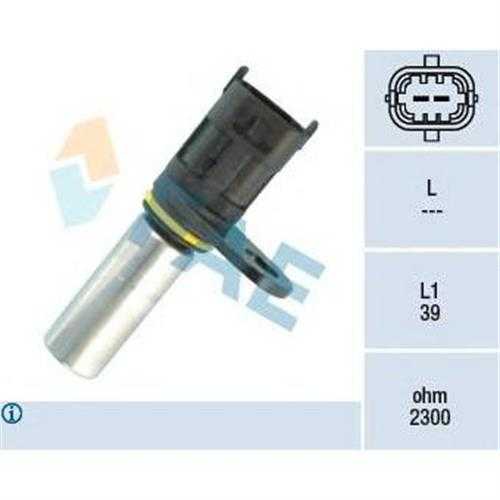

6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Признаки неисправности датчика коленвала ВАЗ-2114

Одну из самых важных ролей в стабильной работе двигателя играет датчик положения коленчатого вала. Именно из-за неисправности этого единственного датчика вся электрическая схема управления двигателем может отказаться работать, и мотор не будет заводиться

Важно знать, какие имеются у датчика коленвала ВАЗ-2114 признаки неисправности, чтобы избежать дополнительных проблем с устройством

Виды датчиков положения коленчатого вала

Датчики коленчатого вала отличаются по своим особенностям конструкции:

• магнитные;
• оптические;
• построенные на эффекте Холла.

Магниторезистивный тип датчика осуществляет свою работу под воздействием магнитного поля, которое возникает от находящегося поблизости постоянного магнита. Оптические датчики, в свою очередь, оснащены встроенным зубчатым диском. Датчик с эффектом Холла напоминает своим принципом работы распределитель зажигания, так как сила тока в нем изменяется в зависимости от силы магнитного потока.

Роль зубчатого колеса

Этот механизм обязательно должен располагаться вместе с датчиком положения коленчатого вала. Механизм взаимодействия этих деталей устроен следующим образом: когда зубья проходят в непосредственной близости с датчиком, направление магнитного потока изменяется, в это время датчик передает уже измененный сигнал в блок управления двигателем. При получении новых данных от датчика распредвала, блок проводит синхронизацию с форсунками и подает искру на цилиндр.

Особенности датчика коленвала ВАЗ-2114

Модель ВАЗ-2114 оснащена датчиком положения коленчатого вала магнитного типа. Такой датчик можно применять ко многим моделям переднеприводных ВАЗ, которые имеют инжекторный двигатель на 16 или 8 клапанов. Также большое распространение имеет датчик с маркировкой ВАЗ-2112.

Датчик коленвала располагается на кронштейне масляного насоса, в то время как зубчатый диск крепится на его шкиве. Таким образом, датчик будет расположен под капотом автомобиля в правом переднем углу. Благодаря такому местоположению, до него будет нетрудно добраться, а провести замену с легкостью сможет даже новичок.

Чтобы заменить датчик коленчатого вала, необходимо отсоединить штекер с проводами, а затем отвернуть крепежный винт. Эти несложные движения помогут без труда осуществить операцию по замене детали. Чтобы поставить датчик на место, следует провести действия в обратном порядке

При проведении работы важно следить, чтобы в месте крепления детали не было грязи. Когда вы установите датчик, необходимо обязательно проверить ширину зазора с зубчатым диском – она не должна превышать 1 мм

Признаки неисправности датчика коленвала ВАЗ-2114

Специалисты сходятся во мнении, что датчик коленвала на автомобилях ВАЗ отличается своей надежностью и выходит из строя достаточно редко. Одной из самых распространенных причин поломки этой детали является банальное обрывание проводов или же грязь и масло, которые попадают в зазор между датчиком и зубчатым диском. Также следует учесть, что функционирование датчика нередко нарушается из-за удара или столкновения во время езды.

При поломке датчика коленвала ВАЗ-2114, признаки неисправности его могут быть такими:

1. Холостые обороты двигателя «плавают».
2. Вы замечаете недостаточную мощность мотора.
3. В цилиндрах слышны детонационные стуки.
4. Двигатель может самостоятельно набирать или сбрасывать обороты.
5. Двигатель отказывается запускаться.
6. В салоне автомобиля горит предупреждающая лампочка.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДКПВ

Работоспособность любого датчика четырнадцатой проверяется мультиметром, ДКПВ – не исключение, так что имеет смысл приобрести данный прибор (его стоимость составляет 400-700 рублей), чтобы в дальнейшем делать все самому, а не тратить деньги на услуги СТО.

Проверка сопротивления выполняется следующим образом:

1. Переводим мультиметр в режим работы омметра;
2. На контактах датчика замыкаем щупы устройства (контактов всего два, щупов тоже два – перепутать не возможно);
3. При исправной контактной цепи тестер покажет величину сопротивления в пределах от 500 до 700 Ом. Более высокое сопротивление свидетельствует о том, что ДКПВ не может передавать сигнальный импульс на ЭБУ и его нужно менять.

Статья в тему: Замена карданной крестовины на ВАЗ 2107

Чтобы проверить уровень напряжения переведите мультиметр в режим измерения переменного тока, щупы при этом остаются на тех же контактах.

Возьмите отвертку или любой металлический предмет и проведите им по корпусу ДКПВ. Если датчик рабочий, чувствительный элемент среагирует на находящийся радом метал и произойдет скачок переменного напряжения, если этого не произошло – датчик коленвала нужно менять.

Проверка ДПКВ мультиметром

Замена

Если в результате диагностики выяснится, что неисправен датчик, то его нужно поменять на новый прибор. На любом СТО эта операция займёт совсем немного времени. Единственный недостаток в том, что порой мастера могут очень дорого оценить свою работу. Самостоятельная замена датчика сэкономит деньги и не вызовет особых затруднений. Об этом может рассказать любой водитель, кто хоть раз менял его своими руками. Место расположения датчика доступно даже начинающему автолюбителю. Специалисты советуют следовать пунктам нижеследующей инструкции.

Снятие старого ДПКВ:

Пошаговая инструкция по замене ДПКВ:

1. Автомобиль выставляют на ровном месте, выключают зажигание и ставят на ручной тормоз.
2. Поднимают капот. Минусовую клемму снимают с аккумулятора.
3. Отвинчивают крепежные болты и отводят в сторону защитный фартук.
4. Отключают фишку кабеля от контактного разъёма датчика.
5. Головкой или рожковым ключом отвинчивают крепёж, и вынимают датчик из посадочного места.
6. При установке нового прибора все вышеперечисленные действия повторяют в обратном порядке.

Холостого хода

Если регулятор холостого хода или РХХ выходит из строя, водитель сможет узнать об этом по нестабильной работе двигателя. Иногда мотор может произвольно глохнуть.

Для замены клапана холостого хода сделайте следующее:

1. Демонтируйте резиновую гофру, которая идет от дроссельного узла до воздушного фильтра, но перед этим отключите всю проводку и освободите патрубок, подключенный к бачку с антифризом.
2. Сняв гофру, вы можете увидеть дроссель, к которому поперек прикручен датчик холостого хода.
3. Далее, следует выкрутить и произвести демонтаж этого клапана. Чтобы сделать это, отключите разъем на торце, рядом с крышкой, а затем, используя шестигранник, выкрутите клапан из места монтажа. Если у вас стоит не штатный клапан, то понадобится гаечный ключ соответствующего размера.
4. Далее, нужно разъединить сам клапан вместе с дросселем. Демонтируйте РХХ и поменяйте его на новый.

Уровня топлива

Контроллер уровня топлива или ДУТ расположен на самом баке. В случае его поломки показания на приборной панели об объеме бензина будут неверными.

Чтобы заменить датчик уровня топлива, выполните такие действия:

1. Отключите провод и ослабьте хомут, который крепит устройство, после чего кожух можно поддеть отверткой. Чтобы не допустить вытекания топлива из бака, переднюю часть авто можно приподнять.
2. Чтобы выкрутить контроллер, используйте отвертку с плоским лезвием, ее необходимо установить в специальный паз. Выкрутите устройство, но перед этим запомните, какой стороной оно было установлено.
3. Демонтируйте деталь и замените ее на новую или произведите очистку элемента.

Положения распределительного вала (датчик фаз)

Обычно в моделях Вектра ДПРВ работает без нареканий, но и в его работе могут проявиться неисправности. О выходе из строя регулятора свидетельствует нестабильная работа силового агрегата, проблемы с запуском мотора, а также повышенный расход горючего. Также о неработоспособности регулятора водитель может быть предупрежден индикатором Check, появляющимся на приборной панели.

При обнаружении неисправностей необходимо произвести замену устройства:

1. Сначала производится отключение устройства и снимается патрубок, после чего необходимо демонтировать воздушный фильтр с соответствующим контейнером.
2. Затем следует открутить три винта, фиксирующие подушки. На этом этапе надо быть осторожным, чтобы не повредить магистрали системы кондиционирования. После этого выкручивается еще один болт, затем крепление можно отодвинуть в сторону.
3. Убрав защиту, подложите ветошь, чтобы не допустить потери винта-звездочки. Открутите болт.
4. Извлеките контроллер и отключите провод. Замените его на новый. Диагностику нужно проводить после подключения всех регуляторов (автор видео — Александр Дмитриев).

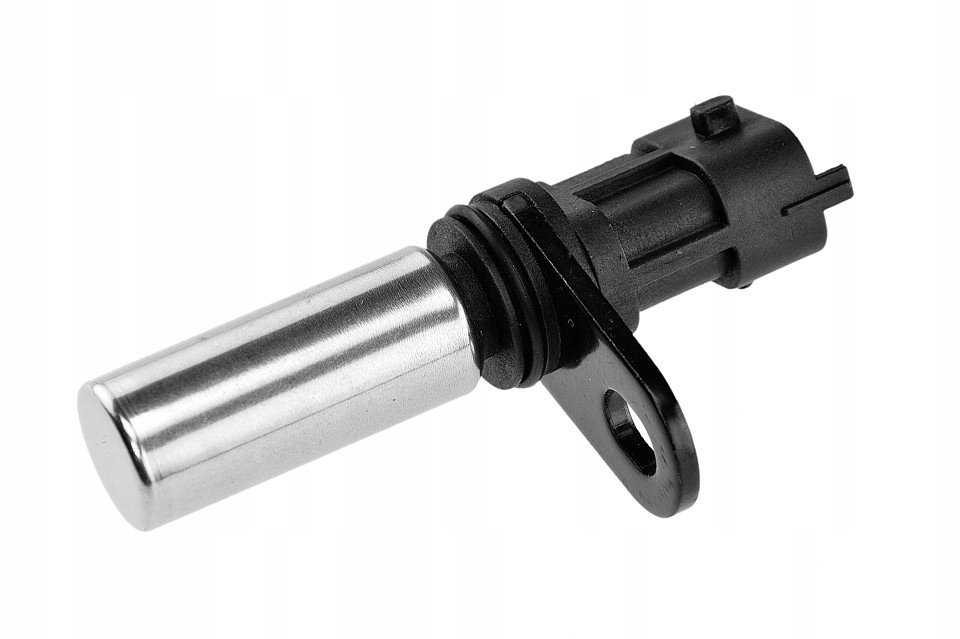

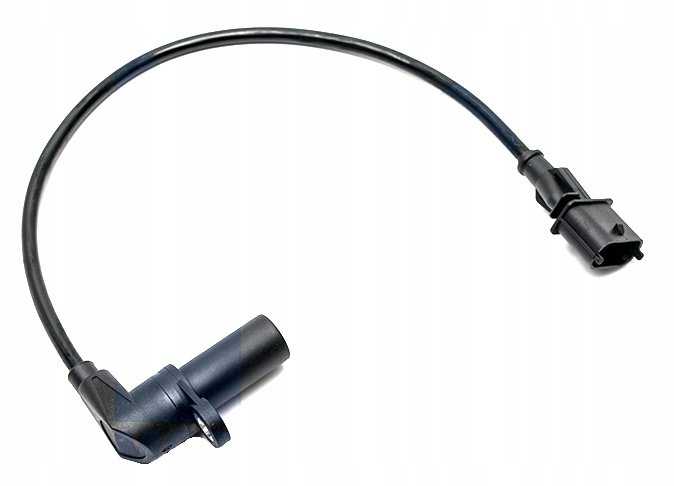

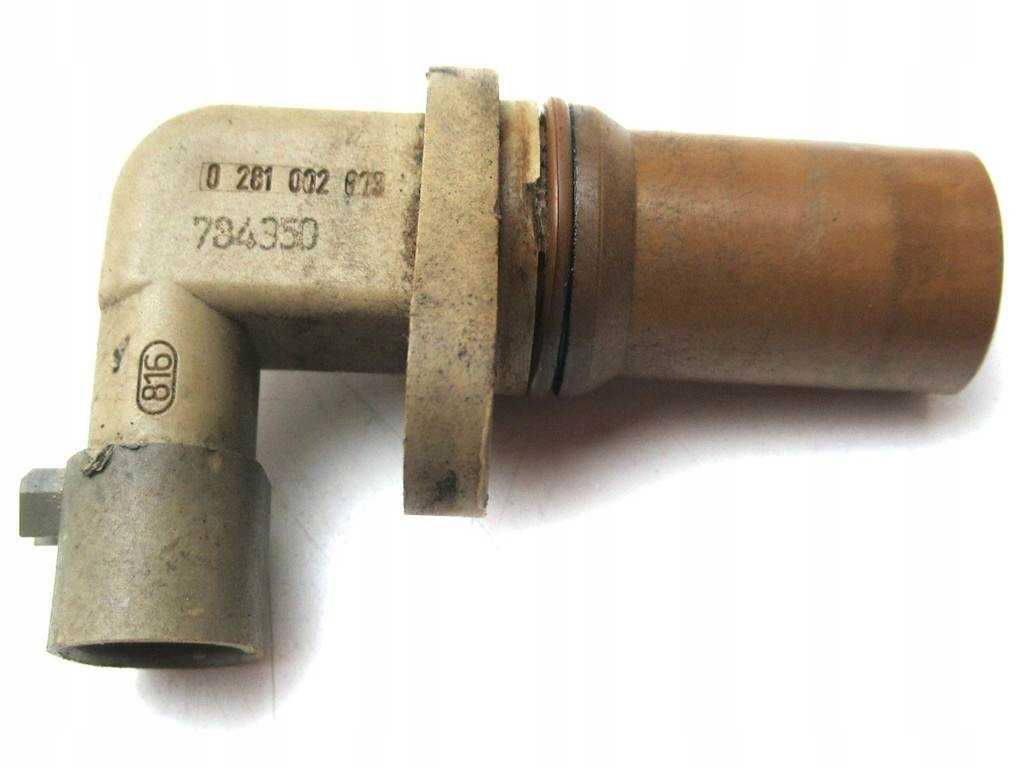

Устройство ДПКВ

Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.

Выпускаются 3 типа датчиков синхронизации:

Оптический датчик

1.  Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.
2.  Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.
3.  Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.

Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.

Положения распределительного вала (датчик фаз)

Обычно в моделях Вектра ДПРВ работает без нареканий, но и в его работе могут проявиться неисправности. О выходе из строя регулятора свидетельствует нестабильная работа силового агрегата, проблемы с запуском мотора, а также повышенный расход горючего. Также о неработоспособности регулятора водитель может быть предупрежден индикатором Check, появляющимся на приборной панели.

При обнаружении неисправностей необходимо произвести замену устройства:

1. Сначала производится отключение устройства и снимается патрубок, после чего необходимо демонтировать воздушный фильтр с соответствующим контейнером.
2. Затем следует открутить три винта, фиксирующие подушки. На этом этапе надо быть осторожным, чтобы не повредить магистрали системы кондиционирования. После этого выкручивается еще один болт, затем крепление можно отодвинуть в сторону.
3. Убрав защиту, подложите ветошь, чтобы не допустить потери винта-звездочки. Открутите болт.
4. Извлеките контроллер и отключите провод. Замените его на новый. Диагностику нужно проводить после подключения всех регуляторов (автор видео — Александр Дмитриев).

Принцип работы

Чтобы узнать, что такое ДПКВ, нужно понять, как работает прибор. Принцип работы датчика базируется на эффекте Холла. Электрическое явление было открыто американским физиком ещё в 1879 году. На основании многочисленных опытов учёный сделал вывод о том, что металлическая пластина под напряжением постоянного тока, оказавшись в магнитном поле получает разность потенциалов на своих краях. Эффект долго не находил своего применения, пока не наступила эра полупроводников. С началом 50 годов прошлого века появилась возможность производства микроконтроллеров на основе редкоземельных элементов, в том числе датчиков положения коленчатого вала.

Работает датчик как бесконтактное устройство. Металлическая пластинка контроллера находится на расстоянии одного миллиметра от зубцов намагниченного диска синхронизации коленвала. В одном месте диска нет двух зубцов. Во время его вращения ДПКВ снимает показания равномерного колебания магнитного потока от зубчатого круга.

Схема работы ДПКВ:

В момент прохождения проёма диска (3) мимо пластинки (2), прибор фиксирует изменение интенсивности магнитного потока и отвечает об этом ЭБУ. Это происходит по причине того, что колебание магнитного поля влияет на протекающий слаботочный сигнал в катушке (1) с сердечником внутри корпуса ДПКВ.

Каждый раз, когда проём в зубчатом диске будет оказываться напротив пластинки прибора, ЭБУ будет воспринимать это как начало отсчёта оборотов коленвала. Микропроцессор, анализируя полученную информацию, управляет работой всех узлов ДВС, а именно это:

• дозировка топливно-воздушной смеси, поступающей в инжектор;
• корректировка угла опережения зажигания;
• регулировка момента впрыска топлива.

На нижнем рисунке представлена схема работы ДПКВ, где А — зазор между металлической пластиной и зубцами диска синхронизации.

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

• Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
• Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
• Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
• Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

ДПК бывают трех типов:

1. Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
2. Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
3. Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см)

Двигатель не запускается

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.

Датчик проверяется при помощи диагностики или заменой на заведомо исправный.

Двигатель неожиданно глохнет на горячую

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё…. Постоял, и стал завелся….

прошло 5-10-20 минут и всё сначала

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала сталкивался лично.

Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.

По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.

Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.

Двигатель не запускается при морозе

Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.

ДМРВ

Контроллер массового расхода воздуха или ДМРВ обеспечивает нужную подачу воздушного потока для формирования горючей смеси в двигателе. Выход из строя девайса приведет к тому, что обороты двигателя начнут плавать, а сам мотор может заглохнуть после непродолжительной поездки. Также о неисправности может свидетельствовать соответствующий индикатор на приборке.

В целом процедура замены ДМРВ не особо сложная:

1. Найдите регулятор в моторном отсеке, вам поможет фото.
2. Устройство фиксируется на двух хомутах, вам нужно их открутить при помощи отвертки.
3. Ослабив хомуты, регулятор можно извлечь, отсоединить кабель и заменить новым.

Место расположения ДМРВ на Опель Вектра
