Селектор акпп

Снятие селектора АКПП

Снятие селектора на различных моделях автомобилей может отличатся, но основная последовательность действий схожа для всех. Для демонтажа узла требуется:

  1. Открыть капот. Автомобиль при этом следует зафиксировать ручным тормозом;
  2. Для удобства доступа к селектору рекомендуется снять аккумуляторную батарею, ее площадку и воздушный фильтр;
  3. Установить рычаг в положение «N»;
  4. Отсоединить электрический разъем.;
  5. Рассоединить тягу и трос. Данную операцию удобно производить при помощи отвертки;
  6. Тяга снимается вверх со штока путем легкого покачивания. При возникновении заеданий желательно помогать отверткой. Работать следует аккуратно, чтобы не произошло переключение передачи;
  7. Отключить датчик, контролирующий в какое положение установлен селектор акпп;
  8. Ослабить все пластиковые хомуты и извлечь колодку из кожуха, воздействуя на удерживающие усики;
  9. Демонтировать щуп, вставленный через уплотнительную резинку;
  10. Открутить крепеж корпуса селектора. Снимать разъем при этом нет необходимости;
  11. Легким движением вытянуть узел. Если наблюдается застревание, запрещено прикладывать силу, так как возникает риск повреждения корпуса.

Область применения

Задний фонарь автомобиля может одновременно играть роль габаритного огня и стоп-сигнала. Внешне это выглядит так: если включены габаритные огни или ближний свет фар, то сзади секция в фонаре подсвечивается красным светом. При нажатии на педаль тормоза секция начинает светить намного ярче.

Дело в том, что двухконтактная лампочка состоит из двух спиралей. Первая отвечает за габариты и светится не очень ярко. Вторая нить загорается при нажатии на педаль тормоза и горит достаточно ярко. Если одна из нитей перегорела или стряслась, то, соответственно, не будет работать секция с габаритным огнем или стоп-сигнал.

Такой тип подсветки также может встречаться в указателях поворотов на американских автомобилях. В них роль габаритного огня и поворотника выполняет одна лампа оранжевого цвета.

Двухконтактная лампочка также может устанавливаться в фары головного света и выполнять задачи ходового огня или обычной габаритной лампы при включении ближнего или дальнего света.

Плюсы и минусы короткоходной кулисы

Прежде чем рассматривать, как сделать короткоходную кулису своими руками, давайте подведем некоторый итог ранее сказанному и определимся, какие плюсы и минусы это дает.
Чаще всего подобная замена проводится на любых автомобилях ВАЗ (например, 2110, 2112, 2115, 2114 и 2107, 2106, 2108, 2109), положительным эффектом считается:

  • уменьшение ходов (расстояний на перемещение РПП) при переключении КПП;
  • более четкая фиксация передач (за счет увеличения усилия их включения);
  • исключение люфта и дребезга РПП.

Однако не все так хорошо, некоторые специалисты считают, что установка короткоходной кулисы вызывает отказ синхронизаторов за счет повышенного усилия при переключении.

Разница между рычагом КПП и кулисой

Рычаг переключения передач – это единственная деталь КПП, с которой непосредственно контактирует водитель и которую можно увидеть, не разбирая саму коробку. При этом некоторые автолюбители ошибочно отождествляют рычаг с кулисой. На самом деле кулиса – это отдельная конструкция, соединяющая рычаг с коробкой.

На первый взгляд рычаг может показаться простой и крепкой деталью, то есть ломаться в ней нечему. Однако неполадки, связанные с рычагом, также иногда возникают в процессе эксплуатации ТС, особенно на старых иномарках и отечественных автомобилях.

Особой опасности такие неполадки не несут, но комфорт теряется, так как весь рычаг во время езды сильно вибрирует. Это и есть основной признак, когда требуется замена рычага. Появление вибраций происходит из-за износа пластиковой втулки, посредством которой соединяется указанная деталь с другими частями коробки передач.

Кроме того, иногда водитель проводит замену рычага КПП по собственному усмотрению (рычаг КПП меняется на более длинный или короткий, требуется снять элемент для замены на новый, планируется обшивка рукоятки рычага КПП кожей и т.д.).

Тонкости сборки и монтажа селектора

Особое внимание во время разборки контактной группы следует уделить смазке. От нее зависит плавность переключения и износ контактной пары

Потемнение и наличие вкраплений являются поводом для ее замены.

Родная смазка в процессе эксплуатации становится похожа на клей. Для ее устранения следует воспользоваться бензином, керосином, WD-40 либо растворителем. Счищать необходимо при помощи кисточки, не прибегая к чрезмерному давлению, способному погнуть контактные шины.

При проведении сборочных и монтажных работ рекомендуется следить за состоянием шляпок и резьбы крепежных болтов. При их повреждении желательно произвести замену на новые. Если этого не сделать, то разбирать узел в следующий раз будет затруднительно.

Читать дальше: Укрывной чехол для автомобиля

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

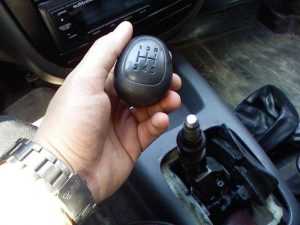

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

Причины и признаки поломки рычага

Распространённой причиной выхода из строя
автоматической коробки передач и ее рычажной части является несоблюдение правил
эксплуатации. Такая проблема часто возникает у водителей, «пересевших» с
механической на автоматическую КПП, так как использование этих двух систем
имеет существенные отличия.

Замена рычага АКПП или расходников требуется в
нескольких случаях:

  • появляются вибрации;
  • рычаг начинает
    прокручиваться;
  • изнашивается ручка;
  • датчик отображает
    информацию некорректно.

Неисправности провоцируют:

  • перегрев КП вследствие
    агрессивной езды;
  • неправильное переключение режимов,
    особенно в зимний период;
  • включение заднего хода до
    полной остановки транспортного средства;
    переключение в
    режим Park до полной остановки;
  • при попадании автомобиля в
    воду заливает датчик селектора, что приводит к сбоям в показаниях и
    некорректной работе рычага и системы в целом;
  • естественный
    эксплуатационный износ элементов рычага или износ, возникший в результате
    вышеописанных ошибок.

Неисправности, как правило, устраняются путём ремонта
или полной замены всей системы, но иногда можно обойтись установкой нового
рычага или расходников.

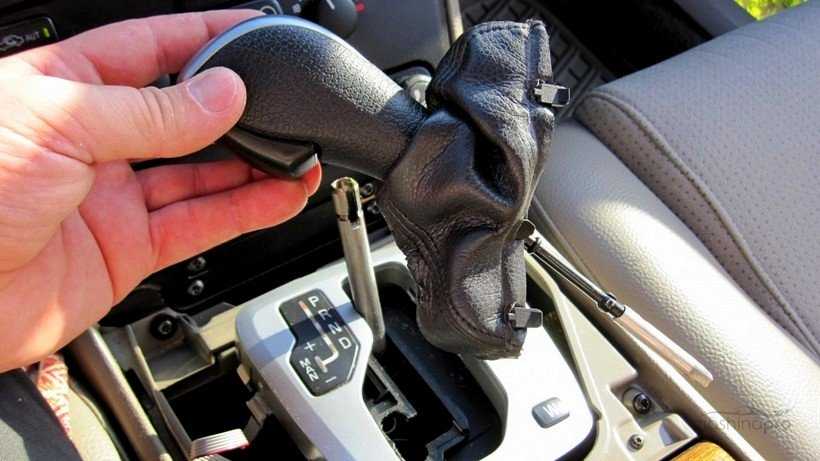

Снятие рычага переключения АКПП

Из-за чего приходится ремонтировать кулису КПП

Выход кулисы из строя может быть обусловлен множеством факторов. Разные модели автомобилей оснащаются различными типами механизмов

В первую очередь важно понять, что может стать причиной выхода этой конструкции из строя. Иногда причины могут заключаться в стиле вождения, который придется изменить, если хочется пользоваться машиной дальше и дольше. Чаще всего проблемы с элементами КПП вызываются:

Чаще всего проблемы с элементами КПП вызываются:

  • резким переключением передач, приложением усилий без необходимости, значительной нагрузкой на механизм во время эксплуатации автомобиля;
  • установкой некачественной кулисы – даже в магазине порой можно приобрести не оригинальную запчасть, а подделку;
  • неправильной установкой детали – при перекосе даже в пару миллиметров весь узел может выйти из строя уже через несколько сотен километров пробега;
  • смещением в процессе эксплуатации, вызывающим неравномерные нагрузки и давление на элементы узла, приложением усилий для переключения передач;
  • выходом из строя расположенных рядом деталей – зачастую рабочие элементы кулисы находятся в непосредственной близости от трансмиссии и подвергаются воздействию деталей, находящихся близко.

Причиной поломки этого сложного, но хрупкого узла может стать любое механическое воздействие. Поэтому регулярное ТО и осмотр кулисы является залогом беспроблемной езды, позволяет избежать дополнительных расходов на ремонт кулисы КПП. Ранняя диагностика проблемы, принятие профилактических мер являются более эффективными и менее затратными, чем ремонт вышедшей из строя конструкции.

В большинстве случае кулиса не ломается резко, это возможно лишь, если она подвергается неожиданному механическому повреждению. Чаще всего слабые места узла, такие как пластиковые соединители, шарнирные соединения, подшипники и другие элементы, в зависимости от конструкции кулисы будут постепенно выходить из строя.

О приближающейся поломке можно судить по таким признакам, как:

  • сложности при переключении определенных передач, необходимость приложения усилия для перевода рычага КПП в требуемое положение, ощущение препятствия при перемещении ручки трансмиссии;
  • появление хруста при переключении передач, более громкого при включении первой и задней передач (это связано с тем, что необходимость в их включении возникает после остановки авто, а в тишине звуки слышны лучше);
  • вибрация рычага селектора во время движения автомобиля (этот признак может свидетельствовать о проблемах с КПП, но может быть связан с конструктивными особенностями ТС);
  • трудность включения передач, возможен их вылет при движении, невозможность переключения, вызванная блокировкой пути рычага, блокировка отдельных функций трансмиссии;
  • невозможность переключения передач, заклинивание механизма – такая проблема возникает не так уж редко и непременно требует посещения автосервиса, поскольку самостоятельное движение автомобиля невозможно.

Последний случай потребует доставления авто на станцию на эвакуаторе или на буксире с постоянно выжатым сцеплением. При заклинивании второй передачи возможна самостоятельная поездка до СТО

Главное – проявить предельную осторожность во время движения, иначе можно сжечь сцепление.

Выше мы перечислили основные симптомы неисправностей, сигнализирующих о необходимости выполнения ремонта кулисы КПП. Заметив их, стоит как можно скорее обратиться на СТО для ремонта.

Снятие и установка крышки рычага переключения передач/селектора Audi A4

Снятие и установка крышки рычага переключения передач/селектора

Ручная КПП

Снятие

Порядок выполнения

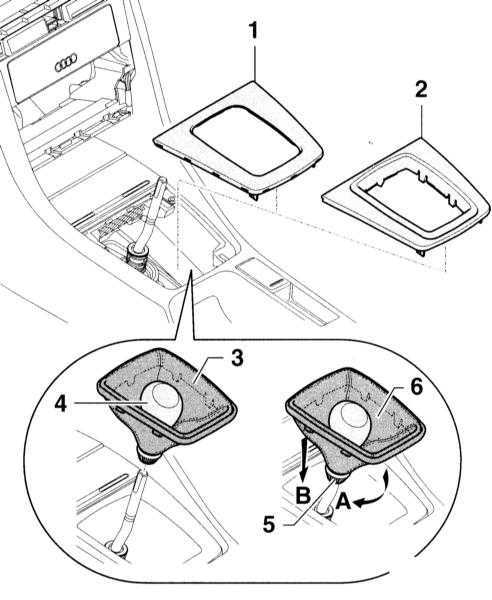

  1. Откройте пепельницу. Сильно потяните вверх крышку рычага переключения (2) вместе с чехлом (6), отсоединив от четырёх зажимов.
  1. Снимите чехол (6) вверх. Поверните против часовой стрелки гайку (5) и снимите ручку (4) с рычага.

В зависимости от модели вместо гайки может быть хомут. (1) – крышка селектора.

  1. Нажмите на планки и отсоедините чехол от рамки (3).

Установка

Порядок выполнения
  1. Установка выполняется в последовательности, обратной снятию. При этом наденьте чехол на рычаг переключения (стрелка В) поверните гайку (5) по часовой стрелке (стрелка А).

Автоматическая трансмиссия

Снятие

Порядок выполнения

Установите селектор в положение «D».

Поверните втулку (1) против часовой стрелки и сдвиньте вниз до упора.

Осторожно потяните стопор (2) из ручки (3) так, чтобы хомут кабеля можно было продвинуть через зазор между стопором и ручкой.

Не вытягивайте стопор далеко, т.к. в противном случае можно повредить селектор.

Замкните хомут вокруг фиксатора (стрелка), затяните его и удерживайте в таком положении.
Снимите ручку (3) вверх с селектора.
Откройте переднюю пепельницу и отсоедините крышку.

Освободите зажимы (2) и выньте вверх накладку селектора (1) из центральной консоли.

Рассоедините разъём со стороны накладки.

Для снятия переключателя Tiptronic нажмите внутрь стопоры (2), отсоедините накладку от нижней части и выньте выключатель из накладки.

Отсоедините сильным рывком крышку селектора (1) из держателя зажима и потяните вверх.. Установка

Установка

Порядок выполнения
  1. Установите селектор в положение «D», установите крышку селектора и зафиксируйте её.
  2. Состыкуйте разъём, установите и зафиксируйте накладку селектора и крышку.
  3. Установите на место крышку пепельницы.
  4. Установите на селектор ручку и зафиксируйте её.

Фиксатор при этом должен быть вытянут из ручки, как описано при снятии, и зафиксирован хомутом кабеля. Фиксатор должен показывать влево в сторону водителя.

  1. Снимите хомут кабеля и вдавите фиксатор в ручку.
  2. Сдвиньте втулку на селекторе вверх, поверните по часовой стрелке и зафиксируйте.

Видео про «Снятие и установка крышки рычага переключения передач/селектора» для Audi A4

Как снять облицовку АКПП Ауди А8. Полировка алюминия. Полировка дерева.

Замена ручки для переключения передач VW PASSAT B5

Ремонт кулисы МКПП Ауди 80 Б4.

Восстановление работы селектора АКПП

Как любой агрегат сложной конструкции, рычаг переключения скоростей в АКПП тоже может поломаться или отказать в работе. Большое количество вариантов систем страховки, не исключает возможных поломок селектора коробки автомат. Своевременная диагностика, качественный ремонт и замена отдельных элементов селектора являются гарантией безопасности на дороге.

В зависимости от модели авто, элементы системы управления АКПП отличаются уникальной спецификой. Если селектор вышел из строя и не реагирует на воздействия, рекомендуется обратиться за помощью в специализированные сервисные компании. Здесь будет произведена компьютерная диагностика аппарата. Без устранения причин неполадок в селекторе АКПП работники центров не спешат удалять коды ошибок.

Порядок действий при ремонте селектора:

  1. Компьютерная диагностика устройства.
  2. Разборка.
  3. Визуальный осмотр.
  4. Промывка и очищение контактов.
  5. Смазка деталей и узлов.
  6. Замена отдельных элементов.
  7. Сборка селектора.

Если селектор не пригоден к дальнейшему использованию, имеет поломки, не подлежащие восстановлению, мастера рекомендуют заменить его на новый экземпляр соответствующей модели.

Разборка механизма

Для того, чтобы выполнить ремонт селектора акпп, необходимо после демонтажа произвести его разборку. Для этого рекомендуется придерживаться следующей последовательности:

  1. Открутить все винты, соединяющие корпус;
  2. Без усилий разъединить корпус на половинки;

  3. Промыть все детали от загрязнений и окислов;

  4. В случае необходимости требуется зачистить мелкой наждачной бумагой контакты.

При разрушении дорожек контактную группу лучше заменить на новую. Во время разборки следует избегать попадания мусора и абразивных предметов внутрь селектора. При необходимости рекомендуется ставить метки, облегчающие последующую сборку.

Разновидности селекторов

По месторасположению различают три вида селекторов
коробки передач:

Напольный. Таким
оснащаются в основном автомобили европейского производства и некоторые
японские, которые выпускаются специально для европейских рынков.
Самопроизвольное переключение режимов у напольных рычагов блокируется
специальной кнопкой.

Селектор на приборной панели. Такое расположение характерно для некоторых американских моделей
автомобилей. А также для японских, производство которых ориентировано на местный
или американский рынок.

Селектор на колонке руля. Этот тип установки широко распространён в автомобилях
американского производства, выпускавшихся в 90-х годах. Такой рычаг КПП не
только удобен в использовании, но и значительно экономит пространство в передней
части автомобиля, позволяя, например, устанавливать три сидения. Алгоритм
перемещения рычага защищает КП от самопроизвольного переключения.

Что в итоге

Как видно, нет ничего сложного в том, чтобы снять рычаг переключения передач и установить вместо него новый. При этом нужно учитывать, что в некоторых случаях потребуется также заменить пластиковые втулки и кольца. Указанные детали в виде ремкомплектов рычага КПП продаются в автомагазинах.

Напоследок отметим, что процедуру снятия рычага КПП опытные автолюбители часто совмещают с регулировкой кулисы коробки (привода переключения передач)или заменой кулисы (например, на короткоходную кулису).

В результате такого комплексного подхода водитель получает четкое включение передач, а также отсутствие вибраций, люфтов и других дефектов, которые оказывают влияние на качество работы КПП и снижают комфорт во время эксплуатации автомобиля.
