Демонтаж стартера

Основные признаки неисправности, возможные причины

К основным признакам неисправности стартеров Аккорд 7 относятся:

Срабатывание стартера не с первого раза. То есть при запуске двигателя возможен момент, когда вращение замка зажигания в положение «Старт» не приводит к началу запуска двигателя, стартер «молчит», не крутит. После повторных запусков, особенно после небольшого постукивания по корпусу стартера небольшим металлическим предметом, стартер начинает работать во время следующей попытки запуска. Основные причины такой неработоспособности:

износ щеток электропривода стартера;

неисправность зоны коллектора;

• подгорание пятаков;
• неисправность втягивающего реле.

Стартер крутит, но иногда не входит в зацепление с маховиком, коленвал не вращается. В таком случае возможны следующие неисправности:

• отказ бендикса (обгонной муфты);
• износ шестеренки;
• облом зубьев маховика двигателя) (стартер исправен);
• ослабление крепления стартера (стартер исправен);
• неисправность вилки;
• неисправность втягивающего реле.

Стартер срабатывает, после запуска двигателя не возвращается бендикс в исходное состояние, якорь стартера продолжает вращаться, приводимый в движение маховиком двигателя. Крайне опасная ситуация. Возможные неисправности:

• заклинивание вилки;
• облом возвратной пружины;
• заедание шестеренки.

Стартер срабатывает, во время его работы слышен нехарактерный металлический шум. Причины:

• износ бендикса, шестерни;
• неисправность втулки.

Стартер работает, крутит вяло, во время долгой прокрутки есть посторонний запах. Такая неисправность часто проявляется зимой во время затрудненного запуска. Возможные причины неисправности:

• загрязнение электропривода стартера;
• отсутствие или изменение свойств смазки в планетарной передаче;
• критический износ подшипников.

Как только появляются первые признаки отказа стартера в автомобиле Honda Accord 7, необходимо немедленно определить причины неисправности, приступить к их устранению. Для этого необходимо демонтировать стартер и произвести его частичную либо полную разборку.

как снять и осуществить ремонт

Как и на любом автомобильном транспорте, на ВАЗ 2106 стартер используется для запуска двигателя. Если он поломан, то завести машину будет сложно. В статье приводятся часто встречаемые неисправности устройства, и дается инструкция, как его снять и отремонтировать.

Распространенные проблемы со стартером и их причины

Независимо от того, установлен редукторный стартер на ВАЗ 2106 или УАЗ, неполадки похожи. Если не запускается автомобиль, плохо крутит стартер ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.

Возможны следующие неисправности стартера ВАЗ 2106:

1. Устройство включается, но при этом не работает тяговое реле: обрыв провода тягового, наконечники слабо затянуты, КЗ в обмотках тягового или на массу, окислились контакты, заедает якорь втягивающего.
2. После включения происходит щелчок, тяговое реле работает, но не функционирует якорь либо он слишком медленно вращается, не крутит стартер: слабо затянуты крепежные болты на втягивающем, изношены щетки или зависли, КЗ пластин коллектора либо его подгорание, повреждение обмоток.
3. При запуске щелкает реле, работает якорь, но не вращается коленчатый вал: поломана буферная пружина, пробуксовывает муфта, выскальзывает из оси или сломан рычаг включения муфты.
4. Стартер не отключается, когда запустился мотор: заедает реле или рычаг привода, слиплись контакты, перекос механизма, неисправна возвратная пружина замка зажигания.
5. Повышенный шум при пуске: плохо закреплен узел, изношены втулки, сломаны зубья на шестернях.

Особенности диагностики механизма

Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.

Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Инструкция по снятию и ремонту стартера своими руками

Для диагностики и ремонта узел нужно снять.

Если машина после поездки, то перед тем, как снять стартер на ВАЗ, следует дождаться, чтобы остыли все узлы и механизмы.

Процедура снятия состоит из следующих шагов:

1. Для доступа к устройству необходимо демонтировать воздушный фильтр.
2. Пускатель крепится к корпусу коробки передач с помощью трех болтов. Чтобы его снять, нужно ключом на «13» выкрутить сначала два верхних болта, а затем один снизу. Его удобнее выкручивать из ямы.
3. Затем необходимо отсоединить провода, и можно снимать механизм и начинать ремонт.

Для ремонта понадобятся необходимый инструментарий.

На ВАЗ 2106 ремонт стартера начинается с разборки, состоящей из этапов:

1. В первую очередь снимается втягивающее реле.
2. Далее вытягивается якорь втягивающего.
3. На следующем этапе демонтируем верхний защитный кожух.
4. Далее демонтируем вал ротора. При этом следует проверить замыкание на корпус.
5. Затем выкручиваем винты крепления крышки, обмотки и проводов.
6. Далее отделяем крышку от корпуса и вынимаем щетки.
7. Затем с помощью оправки впрессовываем задний подшипник.
8. На следующем этапе снимаем шплинт, якорь с вилкой и резиновую заглушку.
9. Далее нужно достать второй подшипник.
10. Затем отодвинув шайбу, сняв стопорное кольцо, демонтируем бендикс.

На этом разборка заканчивается. Теперь каждую деталь осматривают и устраняют неполадки. Сборку выполняют в обратном порядке. Перед сборкой нужно смазать детали пускового узла. После установки стартер следует подключить. Выполнить подсоединение следует согласно схеме подключения, а затем проверить работоспособность.

Видео «Как заменить редукторный пускатель»

В этом видео демонстрируется замена стартера (автор ролика — Kovalev Motors).

https://youtube.com/watch?v=JBLXDdh3LLc

Модели стартеров и комплектующих для установки на автомобили Аккорд 7, приблизительная цена

Наиболее бюджетным аналогом стартера на Аккорд 7 является

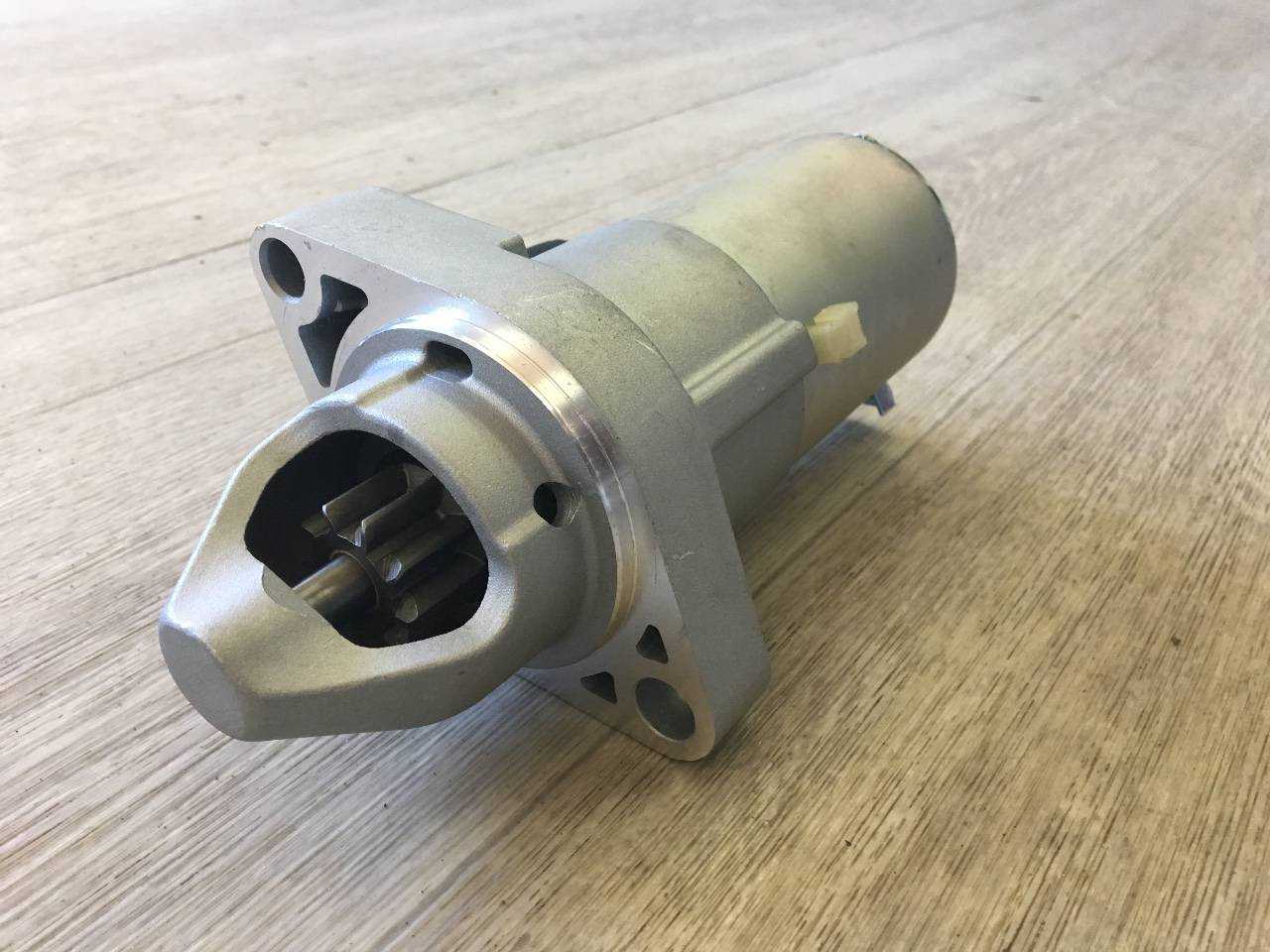

стартер Honda K24A K20A CRV RD5 RD7 Accord CL7 CL9. Его номер по каталогу производителя 31200-PPA-A01, LRS02429, DRS0454.

Цена стартера около 4.500 рублей.

Контрактный оригинальный стартер может стоить дороже – от 5.000 рублей.

К Аккорд 7 подходят стартеры, установленные на модели двигателей:
ES, EU, K20A6, K20A7, K20A, K20A8, K20Z2,  K24A3, K24A4, K24A, K24A8, K24W, K24W4, K24Z3, K24Z2, K20A4,  K24Z1, K24A1, K24Z4, D17A, K24Z7, D17AVTEC, K20AIVTEC, D17A2, , K20A1, D17A5,K20B, D17A8, D17A9, EM, K20A2, K20AVTEC,  K20Z3, K20Z4, K20A3.

Демонтаж стартера со стороны подкапотного пространства

Для старой отечественной классики, ВАЗов 8-15 моделей, некоторых иномарок вполне подходит вариант со снятием стартера сверху. Это существенно упрощает самостоятельную замену в пути или в неприспособленных для ремонта гаражах. У разных автомобилей может отличаться перечень оборудования, которое потребуется снять, но общая схема работ и принцип демонтажа сходны.

Чтобы получить наглядное представление об этапах демонтажа без разборки и снятия защиты картера, рассмотрим процесс на примере стартера ВАЗ 2115 с поэтапными фото:

• Как и любые другие работы по электрооборудованию начинать необходимо с полного обесточивания бортовой сети автомобиля, для чего с аккумуляторной батареи отсоединяется минусовой провод.
• Чтобы открыть доступ к крепежным шпилькам или болтам необходимо снять воздушный фильтр. Для этого откручивают 2 крепежных болта, ослабляют хомут воздуховода, отключают разъем ДМРВ, снимают резиновый крепеж. После отсоединения воздуховода фильтр довольно легко убирается, открывая крепеж стартера.

Отсоединяют стартер от бортовой электросети, откручивая клемму с силовым проводом и управляющий проводник, подключенный к втягивающему реле.

Обычно стартер крепится на 3 шпильках, одна из которых находится внизу. Именно к ней добраться будет сложнее всего. Верхние гайки скручивают, применяя трещотку с удлинителем и головкой соответствующего размера или торцовым ключом. К нижнему крепежу проще добраться, используя карданные переходники.

Стартер тянут на себя, снимая со шпилек. Чтобы извлечь его полностью, потребуется покрутить, выбирая положение, в котором он проходит, не задевая другое оборудование.

Характеристика стартера на Оку

Для начала разберем основные функциональные особенности стартерных устройств. Начнем с конструкции и принципа действия.

Место расположения и предназначение

Стартерный узел представляет собой устройство, использующееся для преобразования электрической энергии в механическую, которая необходима для пуска мотора. В автомобилях Ока этот механизм находится под термостатом охладительной системы. Он зафиксирован с помощью винта и гайки на картере сцепления.

Устройство и принцип работы узла

В корпусе механизма находятся полюса обмотки возбуждения, которые зафиксированы специальными винтами. Три из этих обмотки являются последовательно подключенными, а одна — шунтовая. Вся конструкция закреплена двумя крышками корпуса, зафиксированными с помощью винтов. На задней крышке находится специальный щеточный механизм с четырьмя щетками.

В самом корпусе расположен якорь — это вал с установленным сердечником с обмоткой, ее концы выведены на пластины коллекторного устройства. Последний представляет собой деталь торцевого типа. На передней части якорного элемента выполнены шлицы, по ним осуществляется перемещение привода механизма, оснащенного, в свою очередь, внутренними шлицами. Непосредственно сам привод фиксируется на фалу при помощи специальной втулки, установленной сверху стопорного кольца, который, в свою очередь, находится на проточке вала.

На верхней части корпуса, в частности, крышке, установлено тяговое реле. Этот элемент конструктивно состоит из корпуса с обмоточными элементами, сердечника, а также крышки и возвратной пружинки. На самой крышке реле расположены винты, выполняющие также функцию силовых контактов элемента. Также здесь находится и контактная пластинка, предназначенная для замыкания силовых контактов.

Само реле оснащается двумя обмотками — втягивающей, а также удерживающей, а в его крышку выведен дополнительный контакт, использующийся для их питания. Напряжение на него передается с замка зажигания, когда водитель пытается запустить мотор.

Фотогалерея «Основные компоненты»

1. Втягивающее реле

2. Бендикс или привод

3. Якорь Что касается привода, или как его принято называть — бендикса, то этот элемент являет собой муфту свободного хода, причем на одном ее конце имеется приводная шестеренка. Устройство стартерного механизма по своей конструкции предусматривает наличие муфты, которая необходима для подачи крутящего момента в одном направлении от узла к силовому агрегату. Когда агрегат будет запущен, произойдет разъединение механизма от мотора. Предназначение реле заключается в подаче шестеренок приводного элемента в соединение с маховиком.

Вкратце о принципе функционирования:

1. Водитель поворачивает ключ в положение Пуск.
2. Реле механизма подает питание на обмоточные элементы, а затем на обмотки тягового реле.
3. В результате происходит образование электромагнитного поля, способствующего втягиванию сердечника. Когда этот элемент втягивается, за ним тянется рычаг привода, предназначение которого, как сказано выше, заключается в зацеплении шестеренки устройства с маховиком.
4. Когда сердечник полностью втянется, в результате перемещения пластины происходит замыкание контактов, что приводит к подаче напряжения на обмотки электромотора. В этот момент происходит также обесточивание обмотки.
5. При заведении силового агрегата в работу вступает обгонная муфта, которая разрывает подачу крутящего момента от силового агрегата якорному элементу. Таким образом, он предотвращает повреждение последнего. Когда мотор будет заведен, ключ выйдет из режима Пуска, что приведет к размыканию контактов на реле. Сердечный элемент возвращается в исходное положение.

Какой узел подходит?

Многих автовладельцев интересует вопрос — от чего может подходить стартер на Оку? Поскольку штатные устройства не особо надежны и наши соотечественники часто сталкиваются с необходимостью проведения ремонта, приходится искать аналоги для установки. Самым оптимальным вариантом является механизм от Катэк для автомобиля ВАЗ 2110, именно он имеет идентичные крепления (автор видео — канал Expert R).

Последовательность демонтажа стартера, его разборки

Место расположения стартера в автомобилях Honda Accord 7 – под впускным коллектором в районе маховика двигателя. Для того чтобы демонтировать устройство, необходимо максимально освободить место, где находится стартер.

Для этого необходимо последовательно демонтировать:

• вентилятор радиатора системы охлаждения двигателем;
• расширительный бачок;
• форсунки;
• впускной коллектор (можно, не снимая дроссельную заслонку).

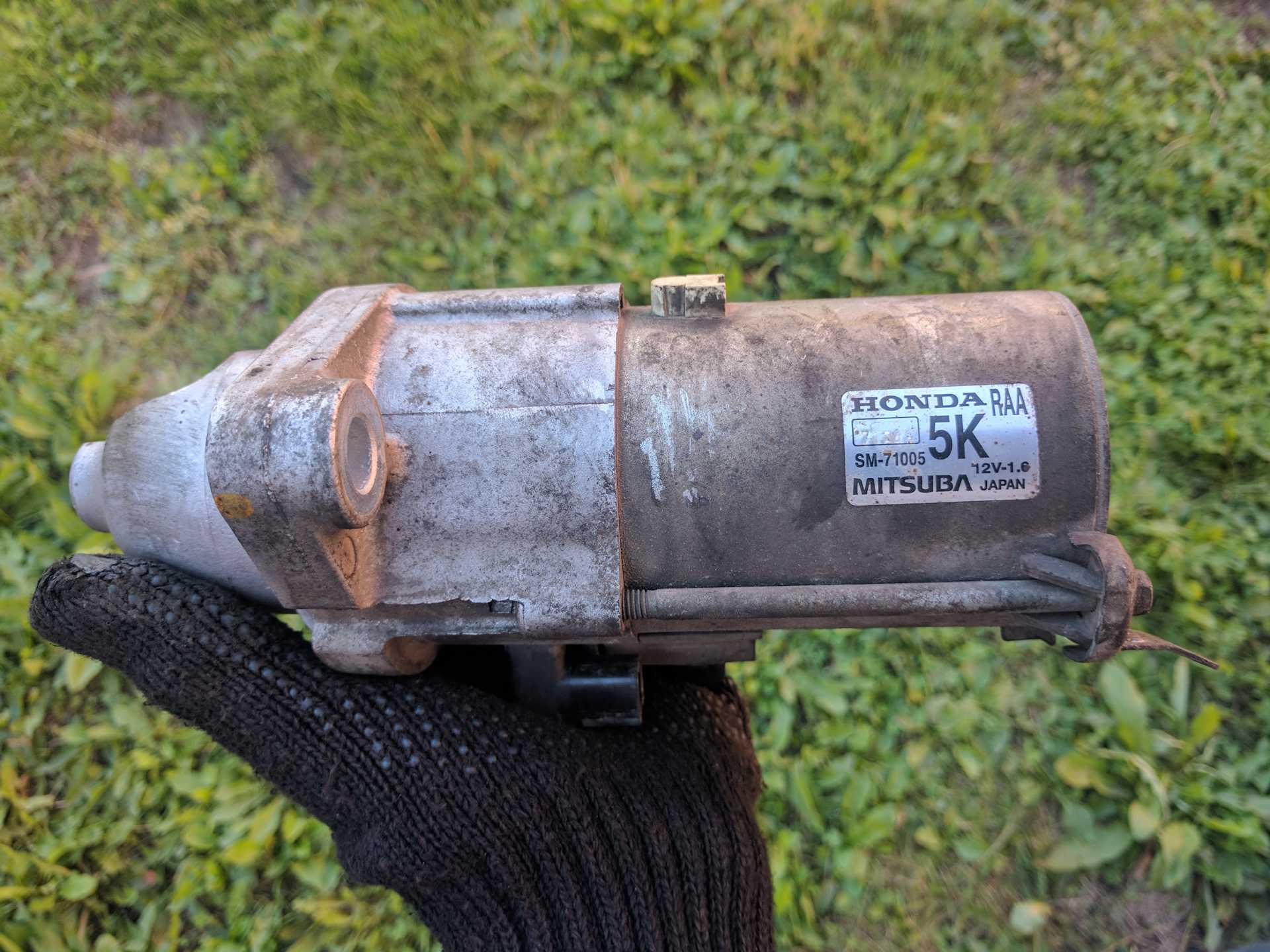

Освободив зону стартера, снять его не представляет проблем. Перед этим необходимо отсоединить электропроводку, соединенную с ним. «Родным» стартером Аккорд 7 является Mitsuba.

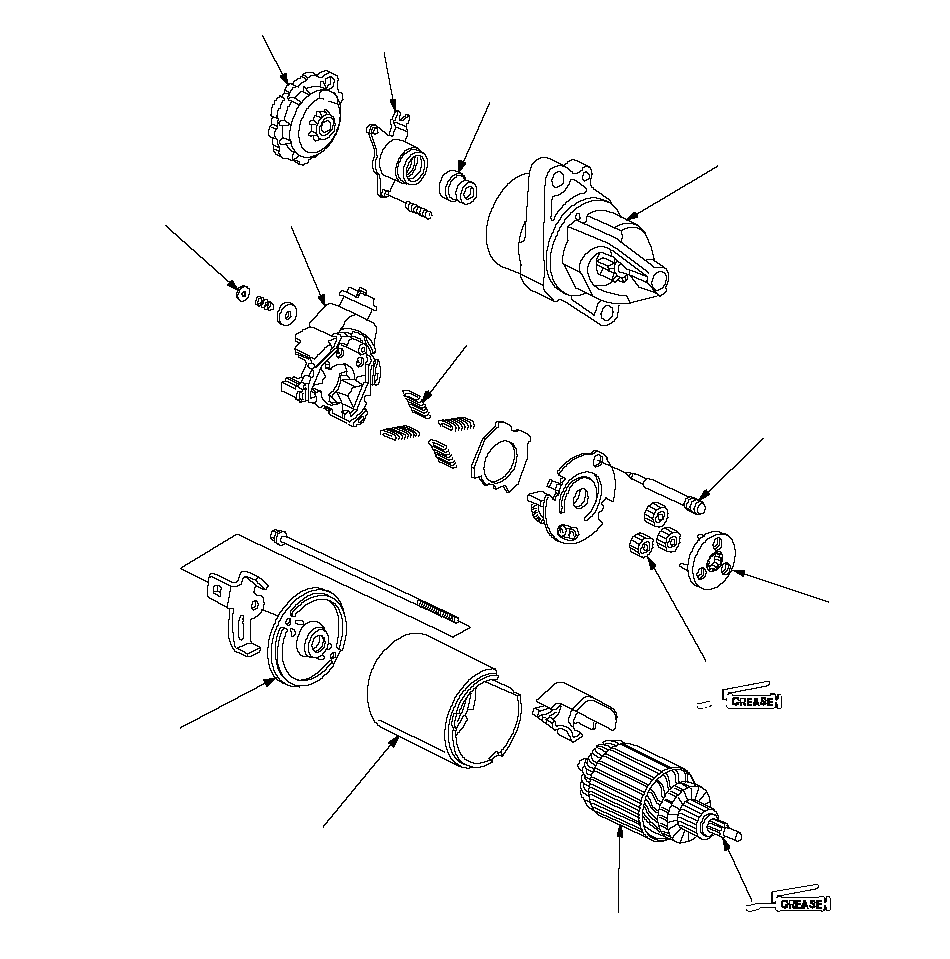

Его разборка не представляет трудностей, особенно, если использовать конструкторские чертежи.

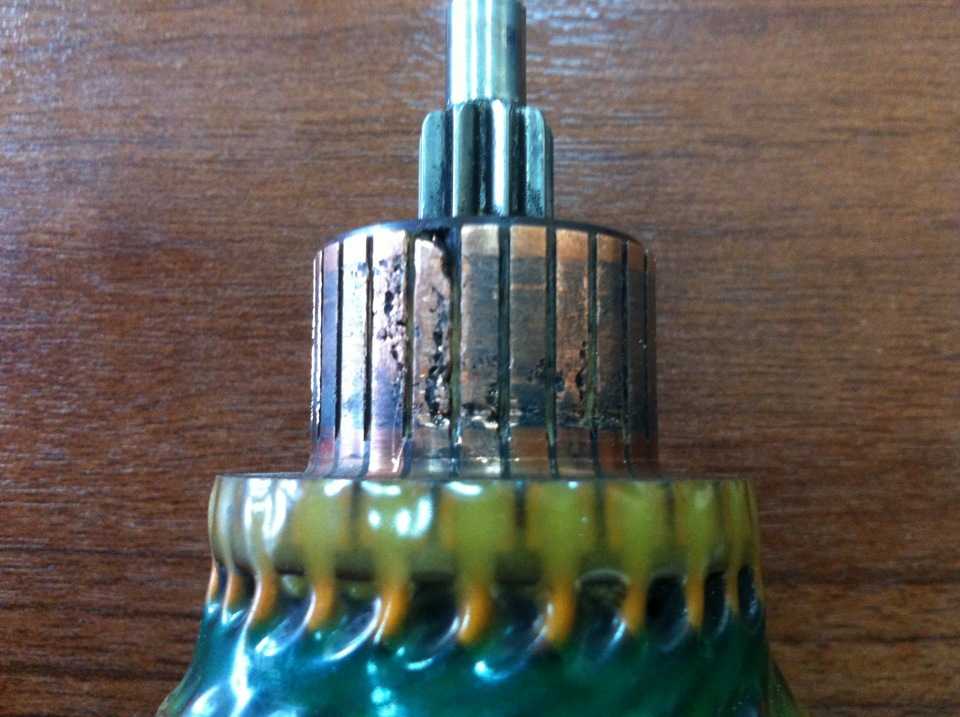

В первую очередь внешне исследуется якорь на предмет износа коллектора и повреждения пластин.

В случае износа коллектора можно полировать ламели простым методом, как показано на рисунке 7.

После полировки требуется измерить остаточный диаметр коллектора. Он де должен быть менее 27,5 миллиметра. Если будет меньше, следует коллектор менять.

Необходимо также проверить биение коллектора. Оно не должно превышать величину 0,05 миллиметров.

Далее производится целостность обмоток якоря с помощью мультиметра. Для этого щупы мультиметра соединяют с соседними ламелями коллектора. Сопротивление должно быть не более 2 – 3  Ом. Если имеется обрыв хотя бы одной обмотки, якорь следует менять.

Далее производят контроль обмоток якоря на предмет коротких замыканий. Для этого размещают якорь на специальном стенде для проверки якорей, включают питание и проверяют намагниченность обмоток с помощью специальной магнитомягкой пластины.

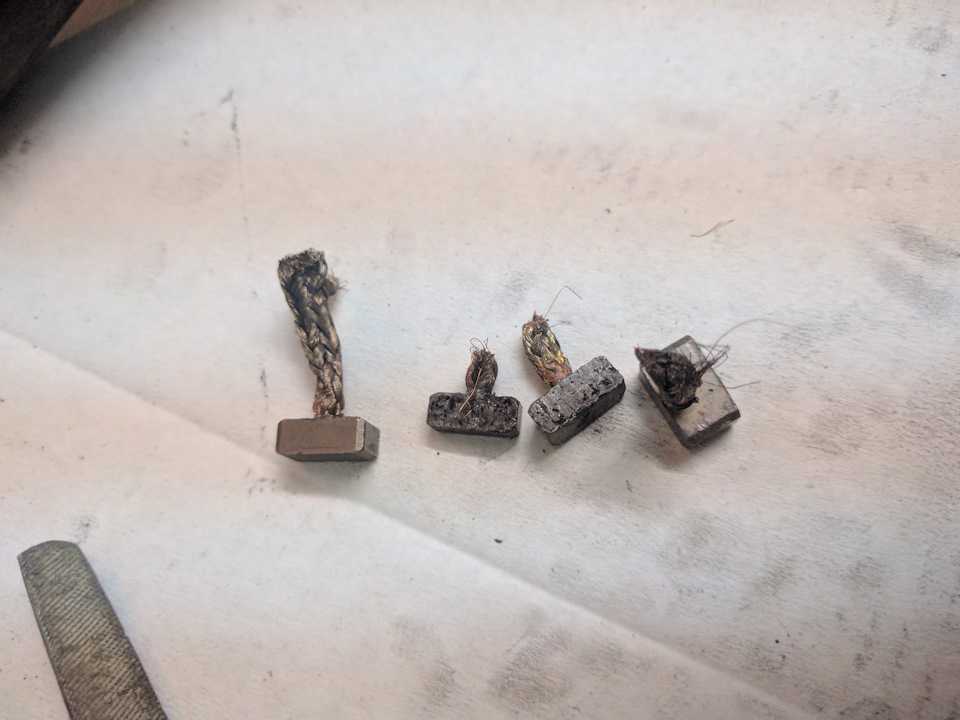

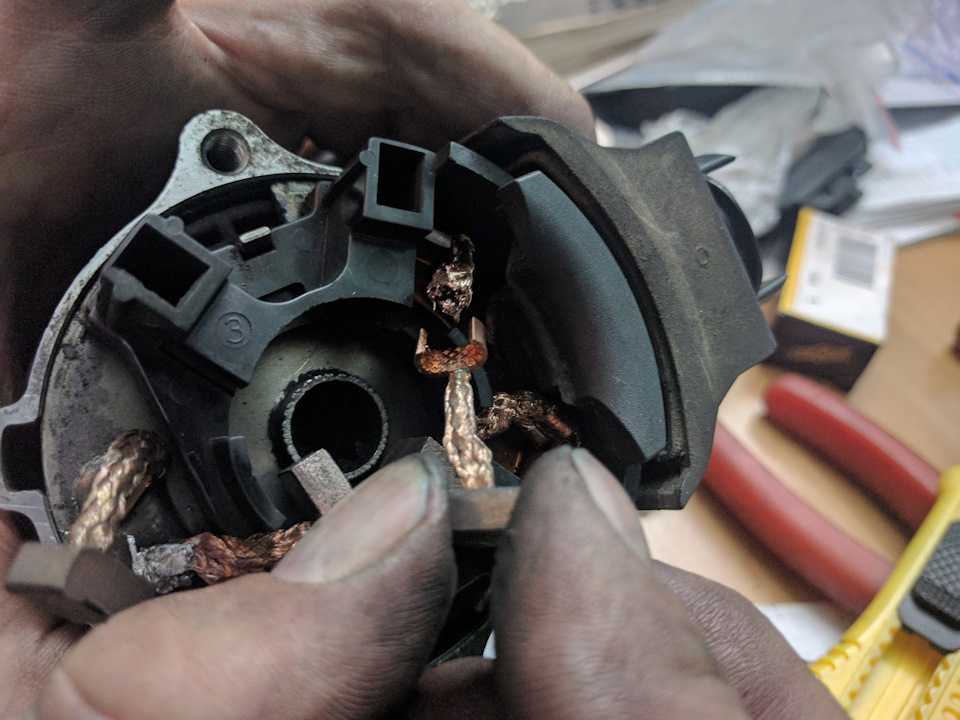

Следующий этап проверки – контроль остаточной длины щеток. Она должна быть не менее 4,3 миллиметра. В любом случае, при проведении регламентных работ стартера изношенные, даже немного, щетки следует поменять.

На следующих этапах контроля проверяют планетарную передачу, бендикс, состояние шестерни, вилки, возвратной пружины, втягивающего реле, других узлов стартера. При наличии механических повреждений производят их замену. Узлы стартера одной модели не всегда подходят к другой, хотя в целом стартеры взаимозаменяемы для моделей Аккорд 7. Перед приобретением запасных деталей следует демонтировать неисправный узел, и вместе с ним следовать за приобретением новой детали.
