Снятие двигателя
• Во избежание порчи лакокрасочного покрытия накрывайте крылья тканью.
• Чтобы не повредить электропроводку, отсоединяйте ее с осторожностью, взявшись за разъем. • Во избежание неправильного подсоединения нанесите метки на всю электропроводку и шланги
Также убедитесь, что они не соприкасаются с другой электропроводкой и шлангами и не создают помех для других компонентов
• Во избежание неправильного подсоединения нанесите метки на всю электропроводку и шланги. Также убедитесь, что они не соприкасаются с другой электропроводкой и шлангами и не создают помех для других компонентов.
1. Зафиксируйте капот в открытом положении (закрепите опорный стержень в нижнем отверстии).
2. Сначала отсоедините кабель от отрицательной клеммы аккумулятора, затем от положительной.
3. Снимите аккумулятор.
4. Снимите крышку с впускного коллектора.
5. Отсоедините разъем (А) датчика температуры всасываемого воздуха (IAT) и снимите шланг сапуна (В), затем снимите корпус воздухоочистителя (С).
8. Снимите крышку дроссельной заслонки (А). Полностью откройте тягу дроссельной заслонки и тягу круиз-контроля рукой, затем отсоедините трос дроссельной заслонки (В) и трос круиз-контроля (С) от тяг. Ослабьте контргайки (D) и затем выньте тросы из кронштейна.
7. Отсоедините кабели аккумулятора от коробки предохранителей/реле под капотом, затем снимите хомуты жгута (В) и отсоедините кабель заземления (С).
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
3. Автоматическая коробка передач HMM/CVT (вариатор)
Снятие
1. Поднять автомобиль.
2. Снять защиту картера.
3. Отвернуть пробку для слива масла (А) и слить трансмиссионное масло (ATF). Завернуть пробку на место с новой уплотнительной прокладкой (В).
4. Зафиксировать капот автомобиля в вертикальном положении.
5. Отсоединить отрицательную клемму от аккумуляторной батареи, затем отсоединить положительную клемму.
6. Снять кронштейн-держатель аккумуляторной батареи, затем снять аккумуляторную батарею и пластину.
7. Снять воздуховод и резонатор.
8. Снять зажим проводов с опоры аккумуляторной батареи.
9. Отсоединить провод о стартера (А) и зажим провода (В).
10. Отсоединить провод массы аккумуляторной батареи (А), отсоединить разъем электроклапана (8P) (B) и разъем датчика скорости ведущего шкива вариатора (CVT) (С). Затем отсоединить держатель провода (D) от кронштейна коробки передач (Е).
11. Снять пружинный шплинт (А) и шайбы (В).
12. Отвернуть два болта, удерживающие кронштейн троса переключения (С), затем отсоединить трос переключения (D) от контрольного рычага (Е). Не перегибать чрезмерно трос переключения.
Разборка/Сборка блока рычага переключения МКП

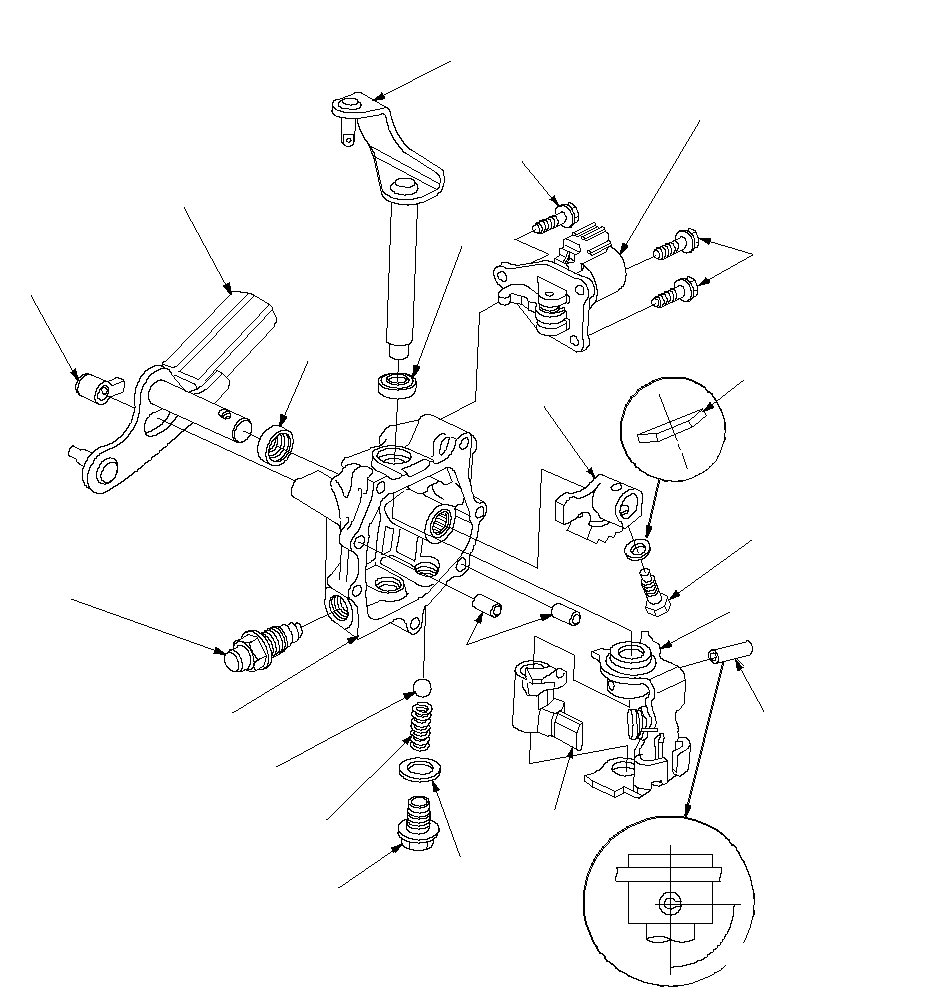

Покомпонентное изображение
ТЯГА ПЕРЕКЛЮЧЕНИЯПРУЖИННАЯ ШАЙБА 8 мм8 мм СПЕЦИАЛЬНЫЙ БОЛТ31 Н·м(3,2 кгс·м)БЛОКИРОВКАДЕТАЛЬ ПЕРЕКЛЮЧЕНИЯУСТАНОВОЧНЫЕ ШТИФТЫ 8 x 10 ммШАЙБАЗаменить.СТОПОРНЫЙ БОЛТ22 Н·м(2,2 кгс·м)ПРУЖИНАСТАЛЬНОЙ ШАРИККОРПУС УЗЛА ТЯГИ ПЕРЕКЛЮЧЕНИЯСТОПОРНЫЙ БОЛТ22 Н·м(2,2 кгс·м)Нанесите жидкий герметик (P/N 08718-0002) на герметизируемую поверхность.САЛЬНИКЗаменить.САЛЬНИКЗаменить.РЫЧАГ ПЕРЕКЛЮЧЕНИЯБудьте осторожны, чтобы не повредить пылезащитное уплотнениепри его установке.КОЛПАК ВЕНТИЛЯПоверните к передней части автомобиля, затем установите.ПРУЖИННЫЙ ФИКСАТОРЗаменить.6 x 1.0 mm12 N·m(1.2 kgf·m)6 x 1.0 mm12 N·m(1.2 kgf·m)РЫЧАГ ВЫБОРАБудьте осторожны, чтобы не повредить пылезащитное уплотнениепри его установке.90 °±45 °ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН БЛОКИРОВКИ ВКЛЮЧЕНИЯПЕРЕДАЧИ ЗАДНЕГО ХОДАНанесите жидкий герметик (P/N 08C70-K0234M) нагерметичную поверхность.Перед сборкой очистите и промойте все детали в растворителе и смажьте все контактные поверхности.
Требуются специальные инструментыПриспособление 24 x 26 мм ( 07746-0010700)
| 1. |
Снимите колпак вентиля (А), стопорный болт (В), шайбу (С), пружину (D) и стальной шарик (Е). Снимите стопорный болт (F) и электромагнитный клапан блокировки переключения передач (G).
|
6 x 1.0 mm12 N·m (1.2 kgf·m)B22 N·m (2.2 kgf·m)F22 N·m (2.2 kgf·m)ACDEG| 2. |
Снимите специальный болт (А) и пружинную шайбу (В).
|
BCDEA31 N·m (3.2 kgf·m)F| 3. | Снимите рычаг (С) и тягу переключения передач (D) с корпуса узла тяги переключения передач (Е). |
| 4. | Снимите сальник (F).ПРИМЕЧАНИЕ: Во время установки поверните упорную гайку легированной поверхностью к корпусу узла тяг переключения. |
| 5. |
Снимите пружинный фиксатор (А) с рычага выбора передач (В).ПРИМЕЧАНИЕ: Установите пружинный штифт в фиксатор, пазом пружинного штифта под углом, показанным на рисунке.
|
ABCDEF90 °±45 °| 6. | Снимите рычаг выбора режимов с корпуса узла тяги переключения (С), затем снимите деталь переключения (D) и фиксатор (E). |
| 7. | Снимите сальник (F). |
| 8. | Устанавливайте, выполняя операции в порядке, обратном снятию. |
| 9. | Удалите грязь и смазку с герметизируемой поверхности. Нанесите жидкий герметик (P/N 08C70-K0234M) на герметизируемую поверхность.ПРИМЕЧАНИЕ: Не устанавливайте компоненты, если прошло слишком много времени с момента нанесения герметика (для P/N 08C70-K0234M — не более 4 минут, для всех остальных — не более 5 минут). Вместо этого уберите старый слой жидкого герметика и нанесите новый слой. |
