Honda Civic Аварийное закрывание панели люка крыши Ремонт авто своими руками, расходники, схемы, фото и видео

Стук рулевой рейки и ее ремонт на Honda CR-V RD1

Стук рулевой рейки и ее ремонт на Honda CR-V RD1

Стук рулевой рейки RD1 — отчет Осенью, после поездки за грибами в Карелию, у меня появился настойчивый стук из передней подвески. Пока я ждала, чтоб меня посмотрели знакомые мастера, он усиливался, я поехала на диагностику в другое место…Приговорили: стойки стабилизатора, рулевые тяги, наконечники, подушки двигателя (были буквально разорваны), а заодно сзади подушки редуктора з/м и втулки стабилизатора… Привезли мне все это под заказ, поменяли (при ремонте оказалось, что подушки редуктора з/м можно не менять и в результате я имею новые оригинальные в запасе и не знаю, куда пристроить !). Запчасти обошлись около 12500 руб (только оригинал), работа еще 5 тыс. Вроде стало тихо, но иногда «пробивало» на стук.

Проездила еще недели две — появился знакомый стучок в постоянном режиме! Продиагностировали в другом месте — сказали, рулевая рейка. Далее стали предлагать либо новую — под 40 тыр, либо восстановленную из штатов — около 18… + работа. И тут я нашла описание своей проблемы на одном Хондовском сайте.

Необходимо заменить детали 17, 9 и пружинку 7. В некоторых случаях люди меняли только 9, стук пропадал, но появлялся вновь и все равно приходилось менять 17. Вчера данные запчасти были внедрены и — о, чудо, стук пропал!

Номера деталей: №17 — 53630-S10-013 – 720 руб №9 — 53416-S04-J51 – 353 руб №7 — 53413-S04-G51 – 90 (380) руб

Цены примерные, с Экзиста.. Если будет интерес, попрошу разрешения разместить описание работ Вов, не устану благодарить — только благодаря твоим четким описаниям, мы смогли легко починить все без обращения в сервис! Причем, в сервисе нас пытались упорно развести на снятие рейки и соответствующую стоимость ремонта! Имея весь инструмент (ключ рожковый 19, разводной или рожковый на 34, съемник рулевого наконечника, голова, кажется на 40 или набор для ремонта грузового авто ) и твои инструкции, можно уложиться в минут 40!

Ремонт осуществили без ямы и подъемника — на брусе и домкрате!

Вот собсно..Замена железки №9Сливать жижу не надо, и рейку снимать не надо — так есть доступ..1. нужна яма/подъемник;2. ключ типа газового;3. ключ на 14;4. Смазка типа CASTROL LMX;5. В зависимости от пространства свободного там — либо моментный ключ, либо весы пружинные чтобы затянуть на нужный момент;5. Ветошь;6 выкручиваш все ето ,вытираеш там все внутри скока достанеш начисто, береш новые детали, смазываешь по полной программе и собираеш — закручиваешь прижимной болт на 20 штоли Нм для самоустановки сухаря, потом откручиваеш на несколько оборотов чтоб от руки шел, и закручиваеш на 4 Нм, потом ослабляиш максимум на 20 градусов=ОК.

Первое время будет тугой руль почти без обратки, ну недели 2-2.5 гдета потом всепучком должно стать..если нет — перетянул видимо.По поз. 17 — сымаишь колесо, выкручиваеш пару тяганаконечник из рейки (отвязав наконечник от кулака), пыльник снимаешь в процессе, выкручиваешь руль до упора влево, и скручиваеш гайку ту чемнить большим с торца(головка..или рожковый ключ на 40).. кернение напильником аккуратно стачиваешь..ну и все в обратном порядке… закернить ток не забудьте новую гайку..

Источник

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Приборы и органы управления Крышку вентиляционного люка мож.

Приборы и органы управления

Крышку вентиляционного люка можно наклонить для вентиляции салона или сдви-нуть назад в крышу. Управление крышкой вентиляционного люка осуществляется с помощью выключателя, расположенного в передней части потолка. Управление крыш-кой люка возможно только при включенном зажигании (когда ключ зажигания повернут в положение ON (II)).

Чтобы приподнять заднюю кромку венти-ляционного люка, нажмите на централь-ную часть выключателя. Чтобы остановить движение крышки люка, коротко нажмите на выключатель.

Чтобы открыть люк, слегка потяните вы-ключатель назад и удерживайте его в этом положении. Отпустите выключатель, как только крышка люка достигнет желаемого положения. Для того чтобы закрыть люк, нажмите на выключатель по направлению вперед и удерживайте его в этом положении. Чтобы остановить движение крышки люка, отпустите выключатель.

Электрический привод вентиляционного люка может сильно зажать и травмировать попавшие в проем люка руку или пальцы.

Перед тем как закрыть вентиляционный люк, убедитесь в том, что проем люка полностью свободен, и опасность зажать руки или пальцы кого-либо из пассажиров отсутствует.

АВТОМАТИЧЕСКИЙ РЕЖИМ – Чтобы полностью открыть люк, с усилием нажмите на выключатель по направлению назад и отпустите его. Люк полностью откроется. Чтобы остановить движение крышки люка, коротко нажмите на выключатель.

Чтобы полностью закрыть вентиляционный люк, нажмите на выключатель вперед и отпу-стите его. Люк полностью закроется. Чтобы вентиляционный люк закрылся не полно-стью, коротко нажмите на выключатель.

Вентиляционный люк в крыше (для некоторых вариантов исполнения автомобиля)

ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ ВЕНТИЛЯЦИОННОГО ЛЮКА

10. Аварийное закрывание вентиляционного люка в крыше

При отказе электрического привода вентиляционного люка выполните следующее:

1. Проверьте исправность плавкого предохранителя электродвигателя привода вентиляционного люка. Если предохранитель сгорел, замените его исправным предохранителем, рассчитанным на такую же или меньшую величину номинального тока.

2. Попытайтесь закрыть вентиляционный люк. Если новый предохранитель сразу же перегорает или электродвигатель привода люка по-прежнему не работает, вы можете закрыть люк вручную.

3. Достаньте из комплекта инструментов, расположенного в багажнике, ключ, выполненный в виде коленчатой рукоятки.

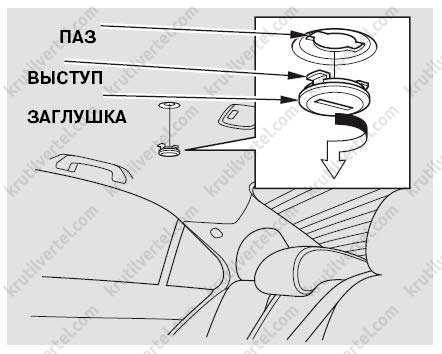

4. С помощью отвертки или монеты снимите заглушку, которая расположена по центру на потолке и закрывает гнездо под ключ. Следует совместить выступ заглушки с пазом в отверстии потолка.

5. Вставьте граненый конец ключа в гнездо привода вентиляционного люка. Вращая рукоятку по часовой стрелке, полностью закройте вентиляционный люк.

6. Выньте ключ из гнезда и установите на место заглушку.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Приборы и органы управления Можно открыть и переднюю, и зад.

Приборы и органы управления

Можно открыть и переднюю, и заднюю солнцезащитную шторку. Передняя солнце-защитная шторка убирается в центральный держатель, сдвигаясь назад. Одновременно с передней сдвигается вперед задняя шторка и убирается в тот же держатель. Для управле-ния солнцезащитными шторками восполь-зуйтесь выключателем, расположенным на потолке. Чтобы открыть или закрыть солнце-защитные шторки, ключ зажигания должен находиться в положении ON (II).

Чтобы открыть солнцезащитные шторки, на-жмите на выключатель назад и удерживайте его. Чтобы закрыть их, нажмите на выклю-чатель вперед и удерживайте его. Как только солнцезащитные шторки займут требуемое положение, отпустите выключатель. Отпу-стите его также в том случае, если требуется остановить движение шторок.

Передняя и задняя солнцезащитные шторки открываются и закрываются одновременно.

Солнцезащитная шторка может сильно зажать и травмировать руку или пальцы.

Перед тем как закрыть солнцезащитную шторку, убедитесь в том, что опасность защемления рук или пальцев пассажиров отсутствует.

ПРЕДУПРЕЖДЕНИЕ: Выходя из автомо-биля, в котором остаются дети или взрослые пассажиры, обязательно выньте ключ из замка зажигания и возьмите его с собой.

Солнцезащитные шторки (для некоторых вариантов исполнения автомобиля)

Pinpoint-тест E : шторка открывающейся панели люка крыши

E1: шторка открывающейся панели люка крыши — действие

ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины шума во время работы, отсутствия фиксации или втягивания шторки открывающейся панели люка крыши.ДаНет

E3: шторка открывающейся панели люка крыши — сборка

  • Осмотрите шторку открывающейся панели люка крыши в сборе.
  • Проверьте правильность положения установочных шпилек и скользящих башмаков.

ДаНет

E4: шторка открывающейся панели люка крыши — скользящие башмаки

  • Переместите шторку открывающейся панели люка крыши по всем направлениям и зафиксируйте на раме.
  • Осмотрите, проверьте наощупь и на слух шторку открывающейся панели люка крыши во время работы.

ДаНет

E5: скользящий башмак — загрязнение

  • Снимите передний край шторки открывающейся панели люка крыши, отсоедините скользящие башмаки от направляющих.
  • Осмотрите направляющие на предмет засорения.

ДаНет

E10: шторка открывающейся панели люка крыши — процедура намотки

  • Снимите шторку открывающейся панели люка крыши с открывающейся панели люка крыши.
  • Выполните процедуру наматывания шторки открывающейся панели люка крыши на втягивающий механизм.
  • Соберите шторку открывающейся панели люка крыши и установите на место.

ДаНет

E11: шторка открывающейся панели люка крыши — установка на место

  • Установите шторку открывающейся панели люка крыши на открывающуюся панель люка крыши. За дополнительной информацией обратитесь к: Солнцезащитная покрытие крышки вентиляционного люка (501-17 Люк крыши, Снятие и установка).
  • Переместите шторку открывающейся панели люка крыши по всем направлениям и затем втяните.

ДаНет

Приборы и органы управления АВТОМАТИЧЕСКИЙ РЕЖИМ.

Приборы и органы управления

АВТОМАТИЧЕСКИЙ РЕЖИМ — Что-бы полностью открыть солнцезащитные шторки, нажмите на выключатель назад и отпустите его. Солнцезащитные шторки полностью откроются. Чтобы солнцеза-щитные шторки открылись не полностью, коротко нажмите на выключатель во время их движения.

Чтобы полностью закрыть солнцезащитные шторки, с усилием нажмите на выключатель вперед и отпустите его. Солнцезащитные шторки полностью закроются автомати-чески. Чтобы солнцезащитные шторки за-крылись не полностью, коротко нажмите на выключатель во время их движения.

Чтобы частично приоткрыть или закрыть солнцезащитные шторки, слегка нажмите на выключатель вперед или назад и удерживай-те его в этом положении. Вы можете остано-вить солнцезащитную шторку в желаемом положении, отпустив выключатель.

ФУНКЦИЯ ЗАЩИТЫ ОТ ЗАЩЕМЛЕ-НИЯ — Если в автоматическом режиме на пути солнцезащитных шторок встретится какое-либо препятствие, то шторки оста-новятся. Для того чтобы закрыть шторки, удалите препятствие, а затем снова нажми-те на выключатель.

Функция защиты от защемления может не сработать, если солнцезащитные шторки уже почти полностью закрылись. Поэтому вам следует обязательно убедиться в безопасно-сти всех пассажиров, находящихся в салоне автомобиля, перед тем, как закрыть солнце-защитные шторки.

Привод солнцезащитных шторок имеет функцию задержки отключения электро-питания. Вы можете открывать и закрывать солнцезащитные шторки в течение 10 минут после выключения зажигания. Действие этой функции отменяется, если будет открыта любая передняя дверь.

Солнцезащитные шторки (для некоторых вариантов исполнения автомобиля)

не до конца закрывается люк/отходит вод.сиденье

у кого-нибудь были такие проблемы на кросстуре:

1. не до конца закрывается люк — недоходит

5мм до уровня с крышей, т.е. подвисает чуть ниже. В итоге зазор со всеми последствиями.

2. не отходит назад до конца вод.сиденье — зависает на полпути, как-будто что-то мешает. В сервисе сняли сиденье, ничего не нашли. Сказали, надо снимать рельсы, которые на заклепках к сидушке — а это уже нарушение заводского конструктива, влиющее на безопасность кресла в целом. Поэтому отказался идти этим методом.

Может, кому-то известны эти проблемы, и по ним есть решение. Прошу помочь

Mr.Night

Модератор

5мм до уровня с крышей, т.е. подвисает чуть ниже. В итоге зазор со всеми последствиями.

Люк периодически смазывать нужно, особенно направляющие, хотя бы раз в год.

Скорее всего дело в пластиковых направляющих, которые чуть ниже рельс находятся, вечером постараюсь прислать фото этого узла. Вы первый владелец этого автомобиля?

Mr.Night

Модератор

Mr.Night

Модератор

Рельсы точно снимать не нужно, видимо кто-то или что-то пытались снять сидение. Я не специалист, но если включить логику, будет понятно, что если кресло электрическое и есть память положения, значит у контроллера этого кресла есть своя система для определения положения кресла относительно салазок.

Есть вычислительная часть (контроллер) и механическая исполнительная (привод, мотор, салазки).

На салазках есть зубчики, количество зубчиков и определяет положение сидения относительно салазок.

Значит нужно искать ошибку либо в контроллере, либо что-то с исполнительной частью не так (мотор провернуло, зуб где то на салазке сломался и т.д.)

Этим текстом я не призываю к действиям, это лишь мое оценочное мнение. Пишу это только потому, что этот узел мне абсолютно не известен и я не разбираюсь в автокреслах, но хочу поддержать автора в его проблеме и постараться помочь.

Источник

Замена люка — достоинства и недостатки

Выше описаны те проблемы с люком, которые вполне можно решить. Но есть и такие, при появлении которых придется проводить полную замену аксессуара.

Это, как уже отмечено – неисправности направляющих без возможности их заметить, а также разрушение панели.

К примеру, бывает, что на стеклянной или пластиковой подвижной панели появляется трещина. При этом отдельно панель не всегда можно приобрести из-за чего придется менять люк полностью.

Полная замена люка имеет ряд преимуществ перед попытками восстановить герметичность уже установленного на авто устройства:

  • Новый люк, при правильной установке, не будет доставлять проблем ближайшие 3-5 лет;
  • Можно выбрать люк другого типа, более удобного на взгляд автовладельца;
  • Для устройства новой модификации вероятность найти запасные части значительно выше, чем на уже установленный на авто.

Но и недостатки в таком шаге тоже имеются.

Во-первых – это стоимость как самого изделия, так и работ по его установке. При этом стоит понимать, что некачественно установленный люк, даже новый, может подтекать.

Во-вторых, необходимо очень тщательно подбирать новый аксессуар по размеру. Потребуется новый люк, либо точно соответствующий по размерам уже установленному, либо же немного больший по габаритам.

В-третьих, отметим, что каждый тип устройства имеет свои особенности установки и крепления. И если, к примеру, откидной люк поставить несложно, то со сдвижным придется повозиться.

Если нет уверенности, что самостоятельно установить новый элемент не получится, то лучше обратиться к специалистам.

Ниже мы рассмотрим, как заменить люк самостоятельно на примере откидного типа.

Приборы и органы управления ФУНКЦИЯ ЗАЩИТЫ ОТ ЗАЩЕМЛЕ.

Приборы и органы управления

ФУНКЦИЯ ЗАЩИТЫ ОТ ЗАЩЕМЛЕ-НИЯ — Если при закрывании вентиляци-онного люка в автоматическом режиме на пути движения крышки люка встретится какое-либо препятствие, то крышка люка начнет движение в обратном направлении, а затем остановится. Чтобы закрыть люк после остановки крышки, уберите пре-пятствие из проема и еще раз нажмите на выключатель электропривода вентиляци-онного люка.

Функция защиты от защемления не работает, когда крышка люка почти полностью за-крыта. Поэтому вам следует обязательно проверить безопасность положения всех пас-сажиров, находящихся в салоне автомобиля, перед тем как закрыть люк.

Для некоторых вариантов исполнения автомобиляПривод люка остается работоспособным в течение определенного времени после вы-ключения зажигания. Вы можете открывать и закрывать вентиляционный люк в течение 10 минут после выключения зажигания. Дей-ствие этой функции отменяется, если будет открыта любая передняя дверь.

Попытка открыть вентиляционный люк при отрицательной температуре окружающего воздуха или в том случае, когда люк покрыт слоем снега или льда, может привести к по-вреждению крышки люка или его электро-двигателя.

ПРЕДУПРЕЖДЕНИЕ: Выходя из автомобиля, в котором остаются дети или взрослые пассажиры, обязательно выньте ключ из замка зажигания и возьмите его с собой.

ПРЕДУПРЕЖДЕНИЕ: Не просовывайте в проем люка руки или любые части тела на ходу автомобиля, поскольку это может привести к тяжелым травмам или летальному исходу.

Вентиляционный люк в крыше (для некоторых вариантов исполнения автомобиля)

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Pinpoint-тест F : попадание воды

F1: сливная трубка — осмотр

ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины просачивания воды по периметру открывающейся панели люка крыши.ПРИМЕЧАНИЕ: Используя рекомендованную производителем процедуру, выполните проверку герметичности, чтобы установить место просачивания воды; зачастую лучший способ для этого — визуальный осмотр предполагаемой области и изучение следов от воды.

  • Полностью отведите назад открывающуюся панель люка крыши.
  • Осмотрите отверстия сливных трубок открывающейся панели люка крыши и убедитесь, что они не засорены.

ДаНет

F5: люк крыши — проем

ПРИМЕЧАНИЕ: На предыдущих этапах установлено, что вода протекает не через открывающуюся панель люка крыши, а через уплотнение между кузовом автомобиля и рамой открывающейся панели люка крыши.ДаНет

Pinpoint-тест G : открывающаяся панель люка крыши — аэродинамический шум

G1: открывающаяся панель люка крыши — действие

ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины аэродинамического шума по периметру открывающейся панели люка крыши.ДаНет

G6: инициализация

  • Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры).
  • С помощью потолочного переключателя переведите открывающуюся панель люка крыши во все возможные положения (горизонтальное открывание/горизонтальное закрывание/наклон/опускание).
  • Проверьте наличие аэродинамического шума со стороны открывающейся панели люка крыши.

ДаНет

G7: инициализация

  • Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры).
  • Проверьте наличие аэродинамического шума со стороны открывающейся панели люка крыши.

ДаНет

Pinpoint-тест D : открывающаяся панель люка крыши — откат

D1: инициализация

ПРИМЕЧАНИЕ: Эти тесты выполняются для определения причины самопроизвольного отката открывающейся панели люка крыши.

  • Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры).
  • С помощью потолочного переключателя переведите открывающуюся панель люка крыши во все возможные положения (горизонтальное открывание/горизонтальное закрывание/наклон/опускание).
  • С помощью потолочного переключателя пять раз подряд активируйте функцию управления открывающейся панелью одним касанием.

ДаНет

D7: правильная работа

  • Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры).
  • С помощью потолочного переключателя переведите открывающуюся панель люка крыши во все возможные положения (горизонтальное открывание/горизонтальное закрывание/наклон/опускание).
  • С помощью потолочного переключателя пять раз подряд активируйте функцию управления открывающейся панелью одним касанием.

ДаНет

D13: направляющие кронштейны, установленные на рейлингах — положение

  • Осмотрите и ощупайте направляющие кронштейны, установленные на рейлингах.
  • Убедитесь, что направляющие кронштейны на рейлингах правильно расположены и не перемещаются ни в одном направлении.

ДаНет

D14: стеклянная панель — сборка

  • Установите стеклянную панель на открывающуюся панель люка крыши.
  • Выполните процедуру ручной инициализации открывающейся панели люка крыши. За дополнительной информацией обратитесь к: Программирование электродвигателя (501-17 Люк крыши, Общие процедуры).
  • Проверьте правильность работы открывающейся панели люка крыши.

ДаНет
