Предыстория о поломке

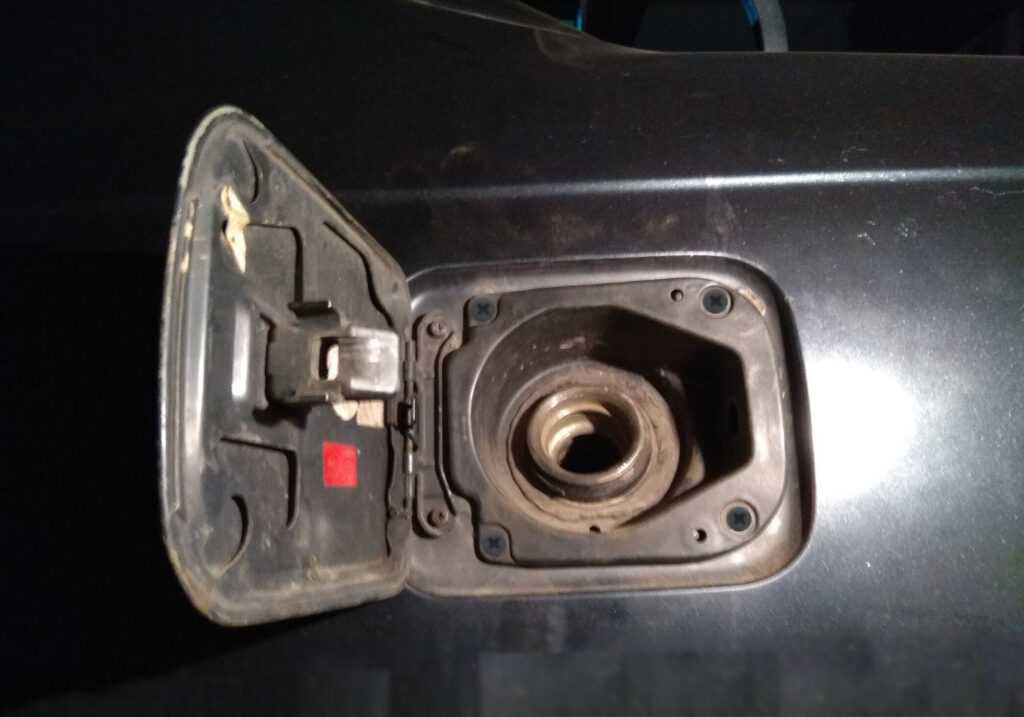

Было замечено сильное подтекание бензина при заправке, решил нужно проверить что случилось. Оказалось труба заливной горловины практически полностью проржавела и появилась дырка в трубе, наверное от попадания в нее камня. Посмотрел стоимость новой горловины в интернете, цена около 5000 рублей (автомобиль Toyota Carina ST190). Посмотрел на разборках, в наличии имеются только в других городах (б/у горловина с доставкой выйдет примерно в 2500 рублей). Так как ездить нужно сейчас, то отремонтировал из материалов, которые можно купить недорого и уже сегодня. Теперь расскажу поподробнее с фотографиями процес ремонта заливной горловины бака, может кому пригодится данное решение для временного ремонта.
Демонтаж заливной горловины

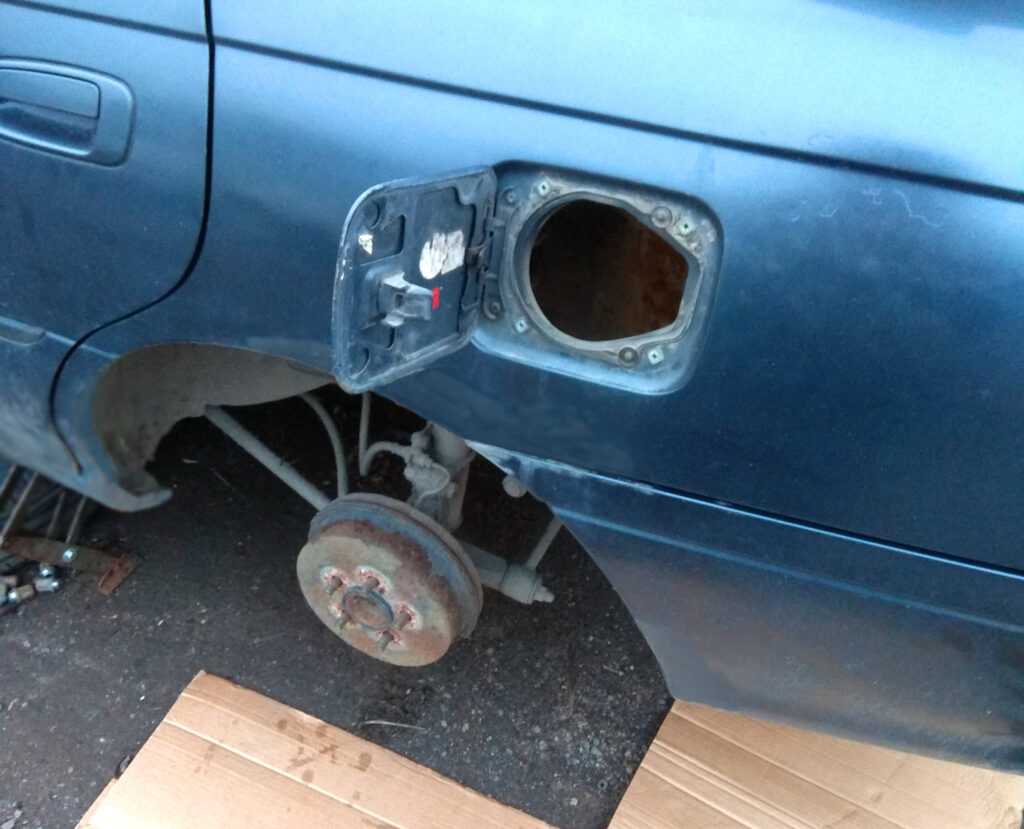

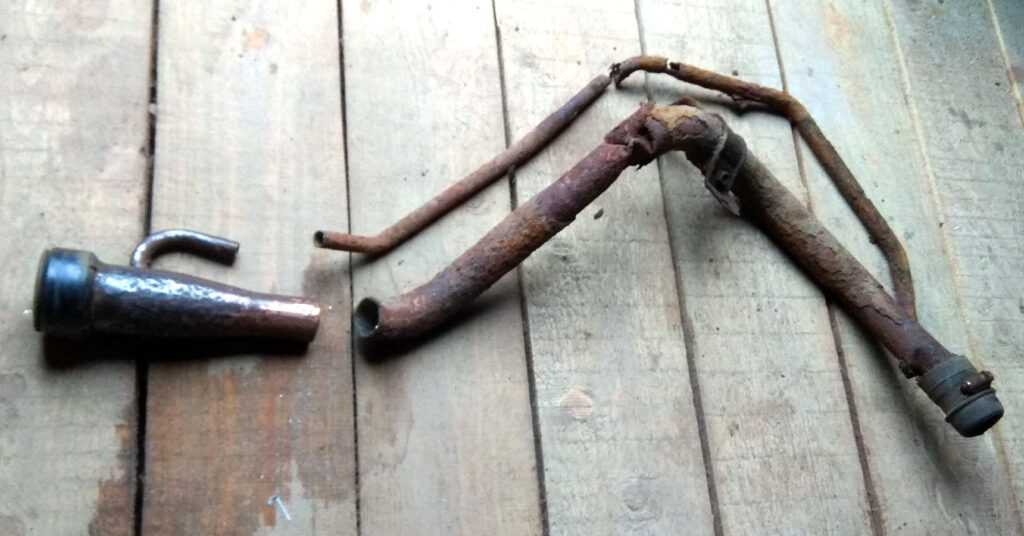

Сняв заднее левое колесо и подкрыльник с машины получил доступ к заливной трубе. Со снятием трубы пришлось немного повозиться, так как многие болты плохо откручивались из-за ржавчины. В итоге достал горловину, на фото видно в каком она состоянии.
Отпилил начало заливной горловины, она сохранилась в хорошем состоянии. Обработал отпиленную горловину болгаркой от ржавчины и покрыл цинкарем (преобразователь ржавчины).
Померил диаметр заливной горловины — 35 мм, диаметр малой трубки для удаления газов — 14 мм.

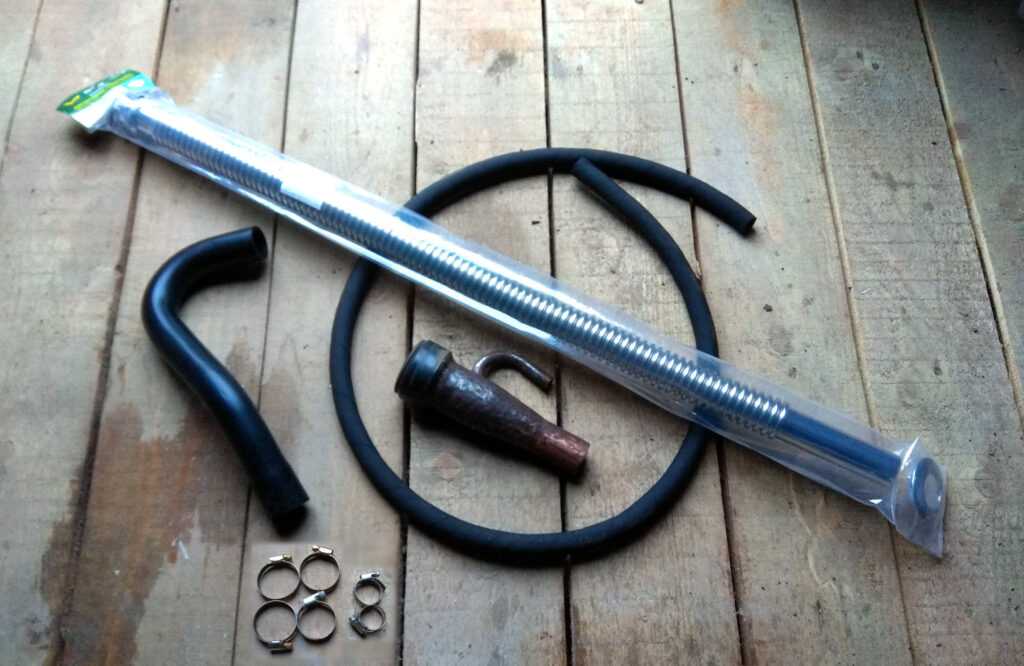

В автомагазине было приобретено:
- Топливный шланг с внутренним диаметром 14 мм;
- Патрубок вентиляции картера с внутренним диаметром 32 мм;
- Хомуты обжимной 6 шт. (4 штуки для диаметра 32-50 мм и 2 штуки для диаметра 25-40).

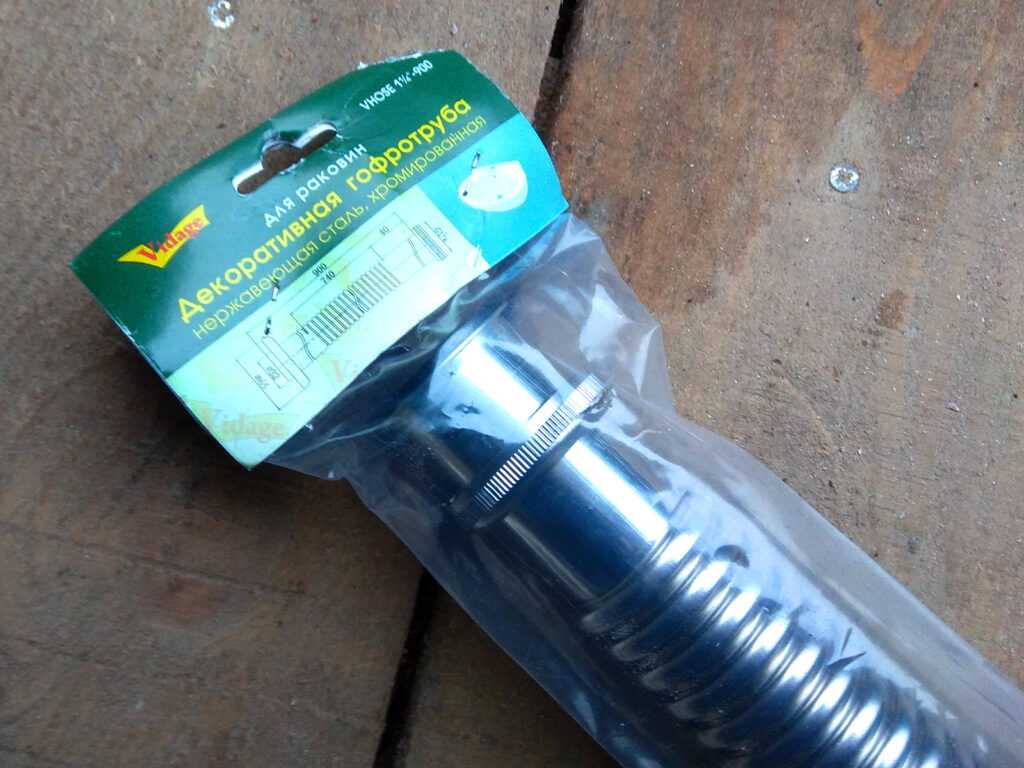

В строительном магазине Леруа Мерлен была куплена гофротруба для раковин из нержавеющей стали (длина 900 мм). Диаметр трубок гофротрубы с обоих сторон равен 32 мм.
Сборка заливной горловины

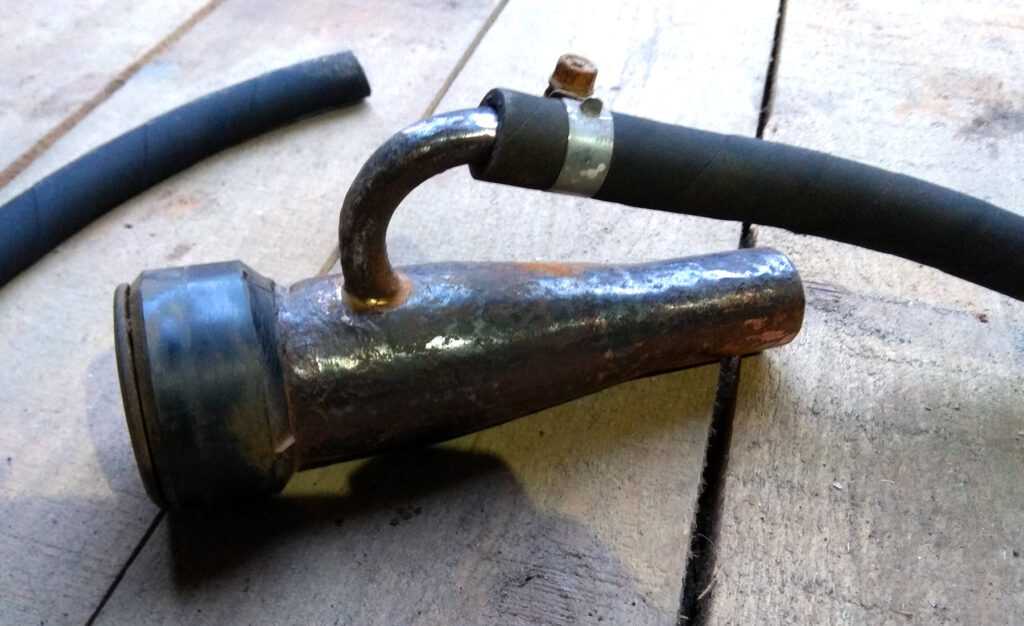

Топливный шланг с внтуренним диаметром 14 мм надел на малую трубку и установил обжимной хомут.

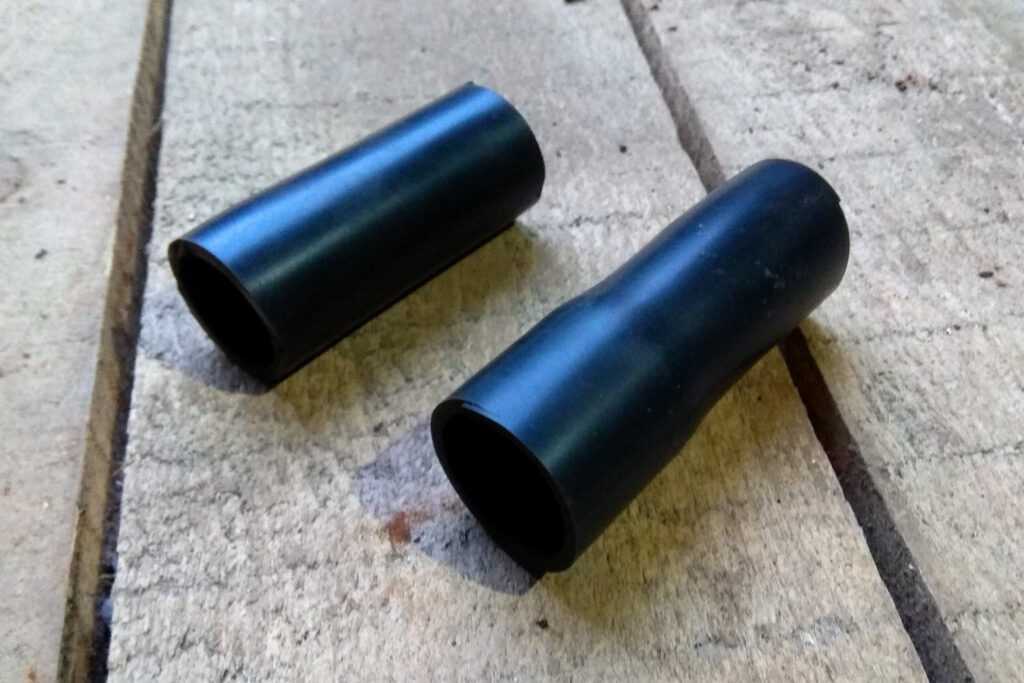

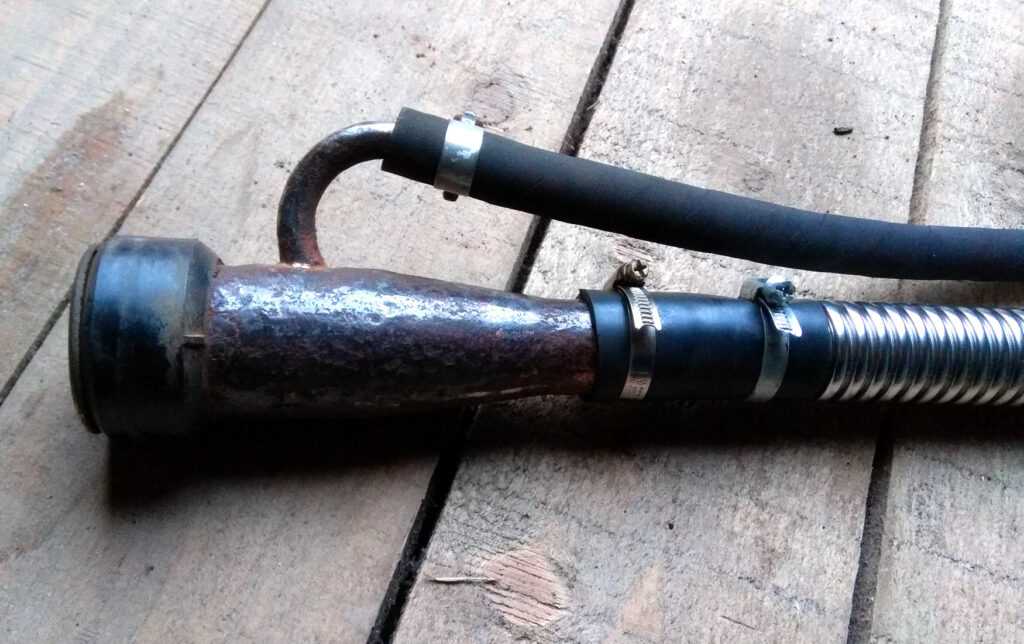

Далее отрезал от патрубка две трубки, которые нужны будут для соединения горловины с гофротрубой и гофротрубы с бензобаком. Соединил горловину с гофротрубой и обжал хомутами.

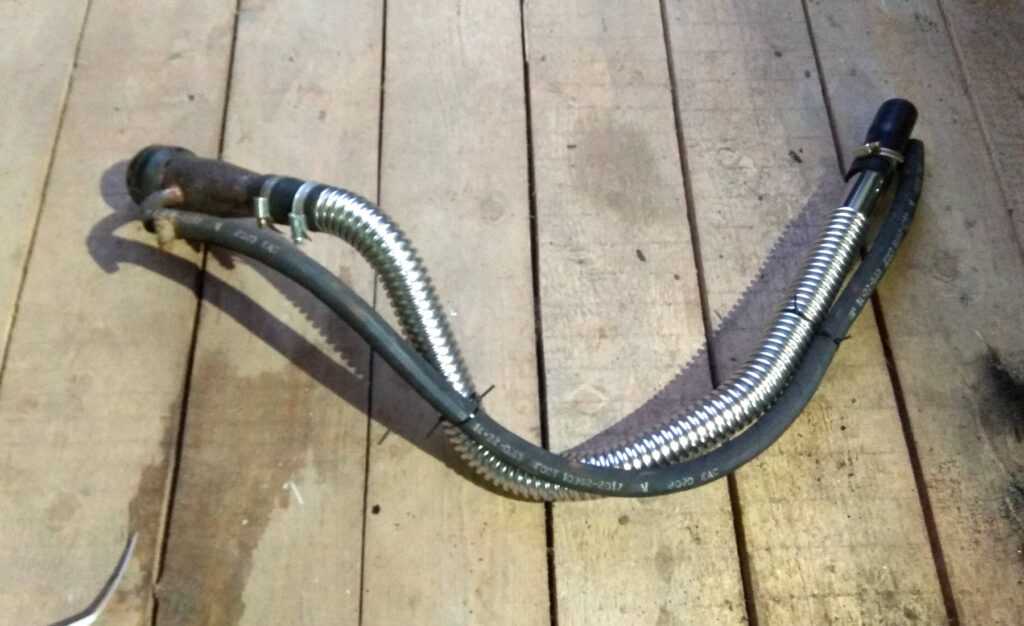

Вторую трубку от патрубка установил на другой конец гофротрубы и стянул хомутом. Вот что получилось.

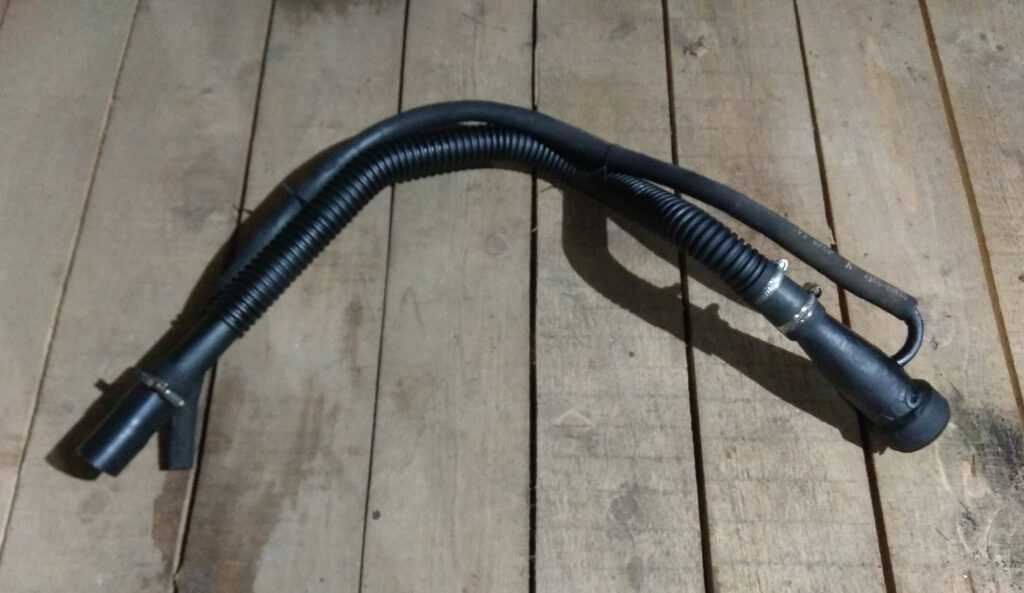

Далее покрыл всю конструкцию антигравийным покрытием из балончика для дополнительной защиты.
Установка заливной горловины
С установкой проблем в принципе не возникло, установил заливную горловину быстрее чем снимал.
После ремонта уже заправился несколько раз бензином, подтеков не было обнаружено. Ремонт заливной горловины обошелся в 700 рублей. Думаю на несколько месяцев хватит, а может и дольше прослужит.
