распиновка разъемов автомагнитол

распиновка разъемов автомагнитол Иногда у автолюбителей возникает потребность заменить существующую автомагнитолу на другую, или установить новое головное устройство, если его в автомобиле не было вообще. Сам процесс замены может занять как несколько минут, так и несколько часов, в зависимости от способа подключения и наличия нужных разъемов. Именно порядок размещения или назначение разъемов в колодке называется распиновка разъемов автомагнитол (распайка).

Зачем знать, что такое распиновка разъемов автомагнитол? Для правильного подключения головного устройства.

В большинстве автомагнитол, которые выпускаются сейчас, есть два стандартных разъёма, который могут быть отдельными или объединенными в один корпус. Их обозначают аббревиатурой ISO. Мастера-установщики еще называют их евроразъемом или еврофишкой.

распиновка разъемов автомагнитол — Разъем ISO

Такой разъем, в виде штекера, вставляется в корпус магнитолы. По виду сами штекеры могут быть разными, но распиновка разъемов автомагнитол у них такая же. Одна часть разъема содержит в себе провода для подключения питания, другая часть — служит для подключения акустики.

Какое же предназначение проводов в ISO разъеме?

Начнем с силового блока, распиновка разъемов автомагнитол Разъем А:

— желтый провод, №4 — это постоянное питание. Должен быть подключен постоянно, чтобы в памяти магнитолы сохранялись настройки, предустановки эквалайзера, радиостанции; — синий провод, №5 — питание для антенны; — оранжевый провод, №6 — подсветка магнитолы; — красный провод, № 7 — питание. Может быть подключен к аккумулятору напрямую, через тумблер, или к замку зажигания. Если подключить этот провод к зажиганию, вы сможете слушать музыку только с ключом в замке; — черный провод, №8 — масса, «минус».

распиновка разъемов автомагнитол

Контакты 1,2,3, 6 в бюджетных магнитолах практически не используются. Могут применяться в более дорогих версиях головных устройств. Функции, которые используют данные контакты, бывают такие, как: remote (управление внешним усилителем), ant (при наличии внешней антенны), illumination (управление подсветкой головного устройства во время движения), mute (управление громкостью ГУ во время звонка на мобильный телефон).

ЕЩЁ Автозвук

3 способа — как подключить сабвуфер к штатной магнитоле

В акустическом блоке есть такие 8 проводов, по четыре пары на каждый канал, то есть — для четырех динамиков, распиновка разъемов автомагнитол Разъем В:

— фиолетовый провод, №1 — задний правый «плюс»; — фиолетово-черный провод, №2 — задний правый «минус»; — серый провод, №3 — передний правый «плюс»; — чёрно-серый провод, №4 — передний правый «минус»; — белый провод, №5 — передний левый «плюс»; — чёрно-белый провод, №6 — передний левый «минус»; — зелёный провод, №7 — задний левый «плюс»; — чёрно-зелёный провод, №8 — задний левый «минус»;

Обычно в комплекте с новым головным устройством прилагается разъем, который с одной стороны вставляется в него, а с другой стороны — в ответный разъем проводки автомобиля, стандарта ISO. Если же в автомобиле нет такого разъема, можно обрезать провода с одной стороны и подключить их к акустическим и силовым проводам авто. Но это не совсем правильный способ. В таком случае вы сможете быстро отсоединить и установить другую магнитолу только с таким же разъемом на корпусе.

А можно сделать более правильно, собрав всю нужную акустическую, силовую и дополнительную проводку в еврофишку. А уже к ней можно будет подключать головное устройство через нужный переходник. Их существуют масса, так что с подбором проблем не должно возникнуть. В этом варианте вы сможете сменить одну магнитолу на другую за пару минут, при условии, что ГУ поддерживает евроразъем.

AUX своими руками в Accord 7 (сток, нави, премиум, обычную) — Honda Accord — Клуб поклонников и

Поблагодарили 56 раз(а) в 2 сообщениях

Доброго настроения всем.

Итак Я сам не являюсь владельцем пепелаца типа Хонда Аккорд, хотя владею не менее замечательным корытом типа Мазда 6 NEW.

Так вот мой хороший знакомый и по совместительству владелец Аккорда, замучил меня с просьбой поставить ему AUX такой же как у меня в Мазде. После многократных попыток найти какую либо инфу в нете по поводу установки АУХ в штатную голову аккорда — пришел к выводу что в нете нет нормальной инфы ао этому поводу, зато есть куча ссылок на внешние мз3 и флэш адаптеры работающие, одни по заводской шине, другие через радио или антенну.

Автомагнитолы HONDA/ACURA

Для того ,что бы восстановить заводской код , магнитолы на автомобиле Honda/Acura или блока навигации, в режиме ONLINE,на нашем портале, вам необходимо выполнить 4 простых шага!

Шаг №1.Определяем серийный номер вашего аудио-устройства или блока навигации

а) Включаем зажигание автомобиля и выключаем автомагнитолу.

б)Одновременно,необходимо нажать 3 кнопки 1-6-вкл.

в)На дисплее должен появиться серийный номер магнитолы.

(Иногда, получается не с первого раза.Нужна сноровка и терпение .)

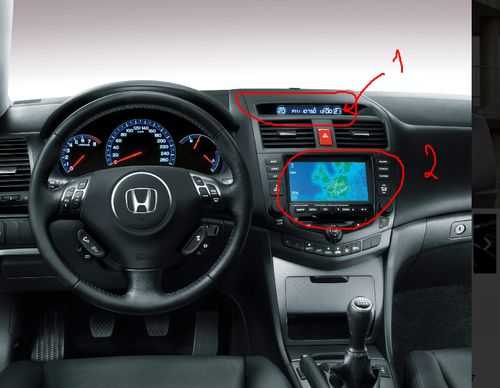

Фото типовых данных можно посмотреть ниже (рис.1).

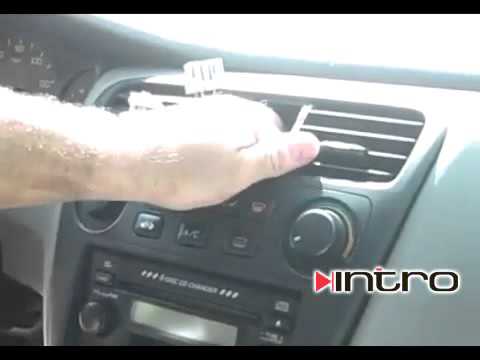

2.Иногда, вышеуказанный вариант( а),не работает, то,тогда, необходимо , демонтировать автомагнитолу,сделать фотографию стикера на задней крышке магнитолы(рис.2).

Если что-то не получается на этом этапе, то пишите или звоните:мы на связи , Whatsapp , чат снизу справа, или звоните : здесь

Набор , наших видео-инструкций, для различных моделей и модификаций автомобилей Honda и Acura,с видео примерами.

Шаг №2. Необходимо отправить нам , серийный номер вашего ауди-устройства, в лабораторию на раскодировку, заполнив форму «онлайн запрос»на нашем сайте здесь(форма внизу страницы) ,или позвонить по телефону, так-же можно отправить по: Whatsapp,Viber и СМС.

Можно прислать фото,(стикер или информация на дисплее магнитолы) если есть сомнения с определением серийного номера вашей магнитолы.Мы сами определим серийный номер.

Шаг№4.Когда вы получите код, вашей магнитолы Хонда, его останется только занести в память автомагнитолы.См.видео ниже, как вести код на магнитолу Хонда.

Ввод кода на автомобилях Хонда и Акура ,производиться так:Необходимо последовательно , нажимать , на кнопки , которые соответствуют коду, и если, код верный, то магнитола включается автоматически.Ниже можно посмотреть видео-инструкцию.На примере магнитолы Honda CR-V.

Мы раскодируем весь модельный ряд автомобилей Honda и Acura:CR-V,CRV3,HR-V,Jazz,Civic,Accord,Accord8,Civic hybrid,Pilot,Element,Crosstour,Shuttle,Odyssey,MDX,NSX,RDX и все другие модели .

Видео-отчеты наших заказчиков ,можно посмотреть здесь.

Главное:Если у вас остались вопросы, сомнения, неопределенность, то советуем, просто позвонить нам, как правило за 60 секунд общения, решается 99%, всех ваших вопросов!Мы адекватные люди и будем рады вам подсказать и помочь!Наши телефоны здесь.

Наша рубрика вопрос-ответ по магнитолам и блокам навигации HONDA и ACURA здесь.

Подготовка к установке

Установка магнитолы на Хонду Аккорд мало чем отличается от установки на другие автомобили. Принцип работы, распиновка и расположение проводов стандартизированы и не должны вызывать трудностей. Но есть сложность с доступом к электрике на данной иномарке, поэтому следует поэтапно и крайне внимательно снять детали салона.

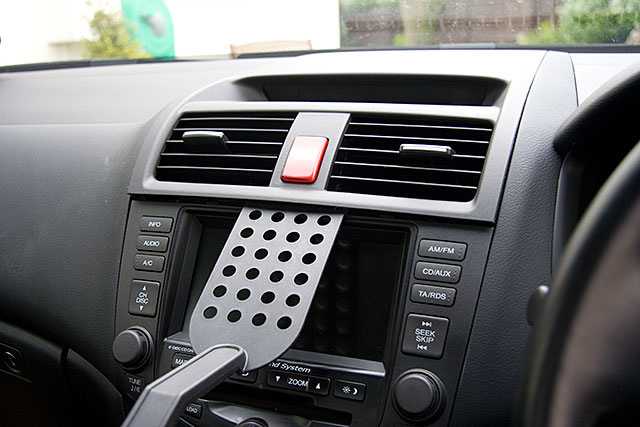

Для начала необходимо под бардачком открутить 2 болта и снять его.
Теперь нужно отсоединить панель под рулем (она имеет маленький бардачок). Также открутить 2 болта. Снимать панель придется с усилием, так как дополнительно ее удерживают клипсы.
Теперь следует снять накладку под третьим бардачком. Он находится посередине внизу. Накладку удерживают клипсы, поэтому нужно применить усилие.
Можно снять этот бардачок, открутив 6 болтов.
Далее необходимо открутить часть панели, содержащей прикуриватель. Для этого нужно найти 4 болта (2 будут находиться слева в вертикальной оси, а 2 – с другой стороны снизу. Внимательно! Один из болтов будет под рулем).

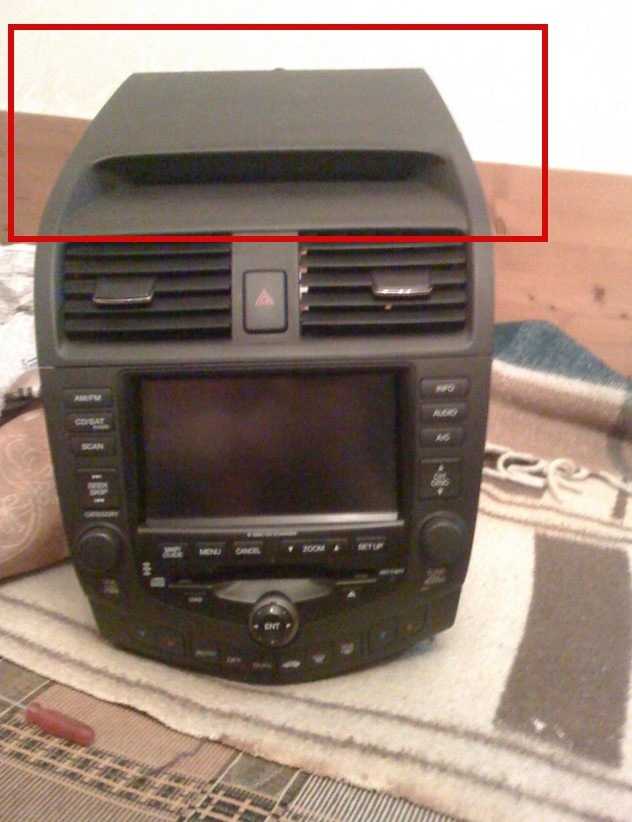

Настало время снять саму магнитолу, а точнее блок, который держит ее и панель климат-контроля. Болты находятся на боковой поверхности, и найти их не составит труда.

Теперь можно вытащить эту панель и произвести замену магнитолы. После этого собрать всю переднюю панель в обратной последовательности.

Установка магнитолы

Перед установкой новой магнитолы лучше всего полностью ознакомиться с инструкцией. Проверить правильность расположения проводов на магнитоле и выходящие контакты у автомобиля. К этому этапу лучше всего отнестись с максимальной ответственностью во избежание путаницы при подключении, которая может привести к короткому замыканию и в лучшем случае выбитым пробкам или сгоревшей автомагнитоле. В худшем может сгореть проводка.

Существует три способа подключения. Начать следует с самого простого, когда провода объединены в один специальный переходник для подключения, и он подходит к имеющемуся разъему в авто. В такой ситуации все предельно понятно, и требуется только подключить магнитолу.

Однако далеко не всегда бывает так просто. Наиболее часто случается ситуация, когда разъем магнитолы Хонда Аккорд 8 не соответствует предлагаемому штатному переходнику. В такой ситуации следует купить необходимый переходник, который сможет объединить магнитолу с автомобилем. Найти его можно в любом специализированном магазине.

Последний вариант наиболее сложный и требует от владельца затрат времени. Зачастую это происходит тогда, когда старая магнитола была подключена напрямую. Поэтому о едином разъеме не может быть и речи. Для решения проблемы понадобится распиновка. С ее помощью можно будет правильно подключить провода одним из 2 способов:

Заизолировать изолентой. Способ наиболее простой и не требует больших затрат времени, однако является менее качественным и при попадании влаги или на сильном морозе может стать причиной поломки или некорректной работы магнитолы.
Объединить провода в 1 переходник. Наиболее затратный по времени способ, требующий внимательности. Но при этом он будет являться гарантией долгой работы магнитолы и качественного звучания.

Установив магнитолу одним из вышеуказанных способов, автолюбитель может столкнуться со следующей проблемой: код магнитолы Хонда Аккорд. На современных магнитолах, имеющих ЖК-дисплей и множество дополнительных функций, эта проблема стала довольно актуальной, но решается она на удивление просто. Для введения необходимого кода нужно найти его в инструкции по установке или на коробке магнитолы. Если машина была куплена у предыдущего владельца, то лучше всего обратиться к официальному дилеру.

Интерфейсы и разъемы: история появления и особенности

Чтобы понять значение предоставляемой схемы, начинающим автолюбителям Honda нужно объяснить понятие интерфейса. Этот небольшой экскурс поможет уяснить техническую сущность возможностей разъема своей магнитолы.

В настоящий момент стандартизированные разъемы имеются во всех цифровых устройствах, но так было далеко не всегда, а именно – до 1964 года, когда был изобретен и запущен один первый универсальный компьютер – IBM System/360. Эта платформа по стоимости разработки превышала объем инвестиций в проект Манхэттен, в рамках которого была разработана атомная бомба.

Ключевой особенностью платформы стало появление физических интерфейсов или разъемов, которые были стандартизированы, благодаря чему в ИТ-индустрию смогли включиться новые производители. Основная функция разъема состоит в создании удобного интерфейса подключения. В ряде устройств интерфейсы стандартизированы, а вот разъемы штатных магнитол могут быть разными, именно от них и зависит максимальная функциональность подключенных приборов, на которую могут рассчитывать автомобилисты.

Читать дальше: Elf tranself nfj 75w 80 аналоги

Магнитолы могут иметь ряд дополнительных входов, например (см. на фото):

шины данных, подразумевающих подключение дополнительных устройств;
зажигания;
бензонасоса;
электронного замка;
подогрева сидений и других.

При наличии подключения устройства могут управляться с панели магнитолы и передавать дополнительные сигналы, на которые будут реагировать индикаторы

По этой причине важно знать, какая, например, распиновка у штатной магнитолы Honda CR V, чтобы расширить собственные возможности и повысить уровень комфорта

Обратите внимание, что обычно производителями может предлагаться несколько вариантов аудиоустройств, которые также будут отличаться разъемом и штатными возможностями. Например, на многих Honda установлены универсальные модели

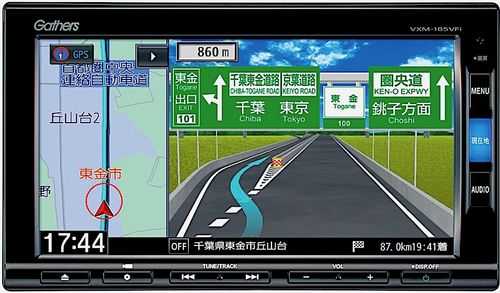

Размер автомагнитол Gathers

Автомагнитолы различаются по размерам в дюймах. Размер может быть однодиновый или двухдиновый. Однодиновые — это самый бюджетный вариант. Двухдиновые головные устройства — это полноценные «мультимидийные комбайны» имеющие отличия по ширине экрана 10,9,8,7 в дюймах, функционалу, а также по фирмам производителям.

Однодиновые

Однодиновые устройства принимают радиосигнал в am или fm диапазоне, и позволяют воспроизводить cd диски в формате audio cd, mp3, wma.

Двухдиновые

Двухдиновые магнитолы оснащены большим набором функций и стоят достаточно дорого даже по японским меркам (100 000 — 230 000 тыс. йен). В пересчете на российский рубль от 72 000 до 164 000 тыс. рублей. При такой стоимости они имеют следующие функции:

Разблокировка автомагнитол Gathers

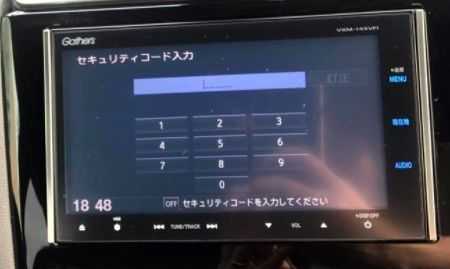

На большинстве устройств установлена система защиты от краж. Производитель, обеспечил защитой паролем головное устройство. При его активации на лицевой стороне магнитолы моргает красный светодиод.

Данную функцию можно отключить в настройках автомагнитолы.

Код разблокировки

Как правило большинство автолюбителей узнают об этом после того как снимут клеммы. Для замены аккумулятора или мытья двигателя, либо для проведения других сервисных работ. После того как клеммы одеты магнитола начинает просить код разблокировки. При этом часть ее функционала перестаёт работать.

Вариантов тут не много:

Первый вариант

Код разблокировки
Карточка на которую его обычно клеют

Код разблокировки

Внимательно пересмотреть все японские книжки, на наличие кода разблокировки. Данный код идёт с мануалом к ГУ. Как правило его клеят либо в бардачке или на самом магнитоле.

Второй вариант

Если код не найден, придётся обращаться к мастерам которые помогут с разблокировкой. Для разблокировки необходимо будет предоставить серийный номер который написан на верхней крышке ГУ и номер модели. В некоторых случаях привести магнитолу к мастеру. Стоимость таких услуг в среднем от 1000-3000 рублей. На большинстве ГУ это можно сделать удаленно. Время на разблокировку может понадобится от 10 минут до 7 дней, в зависимости на какую цифру заканчивается модель.

Серийный номер Gathers

Третий вариант

Самые проблематичные это те, что оканчиваются на 2 и 4. (для примера VXM-152VFi, VXM-164VFi). Срок ожидания доходит до недели или обращением с магнитолой в сервисный центр. Где при помощи определенных манипуляций код будет извлечен.

Аналоги магнитол на accord 7

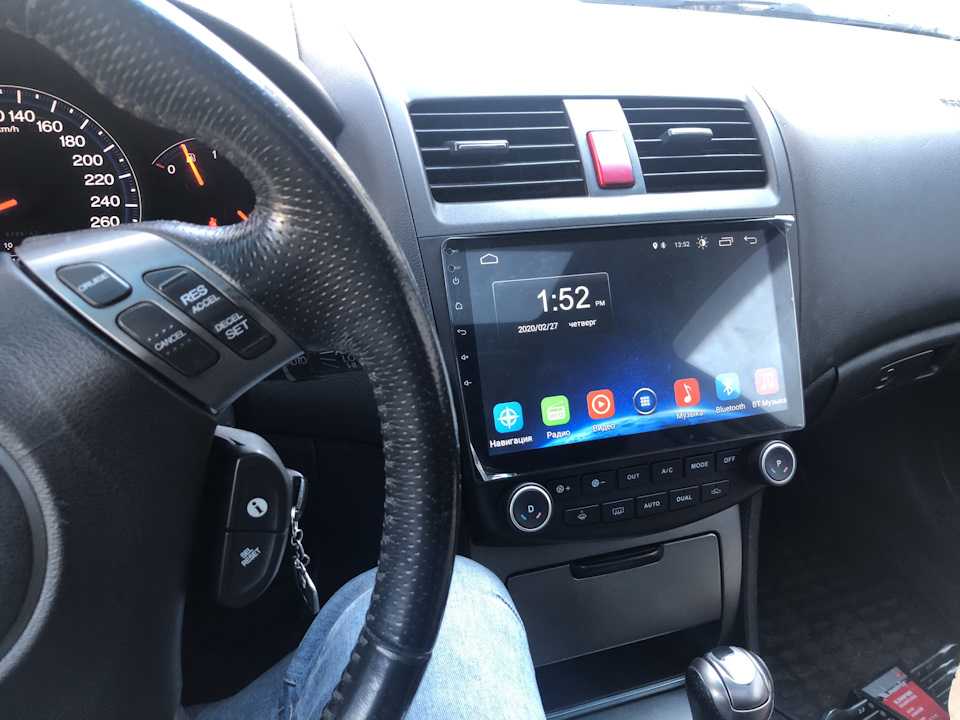

Магнитола Honda Accord 2003-2007 года, артикул HACO03. Производитель устройства – Китай, кажется не очень надежным, но многочисленные положительные отзывы говорят об обратном. 8 сенсорный широкоформатный дисплей (800х400 точек) обеспечивает высокое разрешение видео. Процессор от ARM оснащен вентилятором для охлаждения, а установленная ОС – Windows CE 6.0. Доступен русифицированный интерфейс, поддержка SD/USB, CD/DVD/CD-К, функция интернет, Bluetooth, множество форматов файлом и многое другое. Средняя цена – около 27 тысяч рублей.
Honda Accord 2.4 EXE. Еще одна китайская ГУ, работающая на android версии 4.4.4. В комплект с устройством входит камера заднего вида, выносная GPS антенна, кабеля для внешнего подключения и майфуна. Сенсорный экран работает отлично, а картинка приятного качества. Цена продукта – 27 тысяч рублей. Переходные провода и рамки идут в комплекте, но установку лучше доверить профессионалам.
E-Tong для хонды 2003-2007. Работает на версии android 6.0.4, размер экрана 1024х600. Поддерживает четыре формата цифровых медиа: :JPEG, WMA, MP3, MP4. Из особенностей можно выделить поддержку работы рулевого колеса, ПЗУ на 16 гб, поддержку WIFI, 3G интернет. Доступно два способа телефонной связи, один предназначен для IPhone, другой для Android. В комплект входит: автомобильный DVD плеер, мощный кабель, GPS антенна и встроенная карта памяти. Устройство обладает стильным дизайном, а помимо сенсорного экрана присутствуют также кнопки с помощью которых можно осуществлять полное управление.
Honda accord Euro 7. Данное головное устройство работает на Android 6.0 MarshMallow. Обладает следующими характеристиками: процессор: 8 core, px5, память на 32 Гб, ОЗУ – 2 гб, звуковой чип — TDA 7850 Sound chip. Из основных особенностей можно выделить качественную сборку всех компонентов, показ температуры за бортом, классный усилитель звука, который намного лучше штатного. Также, доступны следующие возможности: воспроизведение музыки из ВК, режим сна, встроенный и внешний GPS приемник, климат-контроль, качественный 100 % перевод интерфейса. Чтобы купить данное устройство придется выложить 33 тысячи рублей.
Honda Accord Black TYPE S. Еще один ГУ для автомобилей Хонда, работающий на android. Функции black TYPE следующие: емкость для Ipod, DVD, CD, громкая связь, AM/FM radio, CD/MP3 player, Bluetooth (A2DP), GPS навигация, WIFI-интернет. По сути, устройство ничем не уступает смартфону на android. Встроена функция записи видео на любую карту памяти, поддержка приложений вроде Яндекс пробки или Навител пробки. В комплект входит все необходимое: Инструкция по эксплуатации, пульт управления, сетевой кабель, USB, IPod и RCA кабель GPS антенна. Покупатели отмечают высокое качество звука и хорошую работу климат-системы.

OBD II коды ошибок

Коды ошибок, обнаруженных в процессе компьютерной или самодиагностики, можно расшифровать, пользуясь специальными справочниками, онлайн-ресурсами или другими источниками. Они представлены в виде списка с обозначением кода и его расшифровкой (иногда русифицированной).

В данном списке представлены ошибки двигателя и частично трансмиссии. Если необходимо расшифровать ошибки по другим системам, можно воспользоваться поисковиками в интернете. Там же можно найти сведения о конкретном характере неисправности, способе устранения ошибки, основанном на личном опыте. Многие автолюбители поступают именно так. Однако не следует доверять всему, что написано в сети, особенно, на непрофессиональных форумах. Есть в сети профессиональные форумы типа www.auto-bk.ru и www.cathelp.info

Функции автомагнитол Gathers

Honda Internavi premium club

Honda Internavi

Honda Internavi – это навигационная система коммуникационного типа. Которая собирает информацию о дорожной обстановке, заторах, погодных условиях и распространяет эту информацию на все автомобили Honda подключенные к ней. Система является собственной разработкой компании Honda. Собранная информация обрабатывается в дата центрах компании и по сути является более продвинутым аналогом Google карт или Wize. Подключение осуществляется через модем. К сожалению, данная навигационная система работает только в Японии.

Модем Honda Internavi Linc

B – CAS

Многие видели разъем под сим-карту в этих головных устройствах, и даже находили там сим-карту, но не знали для чего она. Так вот это карта оплаты услуг цифрового телевидения B – CAS.

B – CAS карта

DVD привод

Наличие DVD привода который по мимо DVD контента может воспроизводить файлы формата mp3, wma, (waw, flac – в более свежих версиях).

SD-карта

Наличие SD карты, на которую можно записать файлы с музыкой формата mp3 и видео файлы формата mp4. На многих ГУ SD карты поддерживаются размером не более 8гб, песен в одну папку можно записать не более 99 штук, а на саму карту не более 2000.

SD карта Gathers VXM 152VFI

Так же можно записать видео — файлы (клипы, фильмы, мультфильмы). Рекомендуемый видео формат MP4 с расширением 360p. Файлы могут воспроизводится как с SD карты так и флэш накопителя.

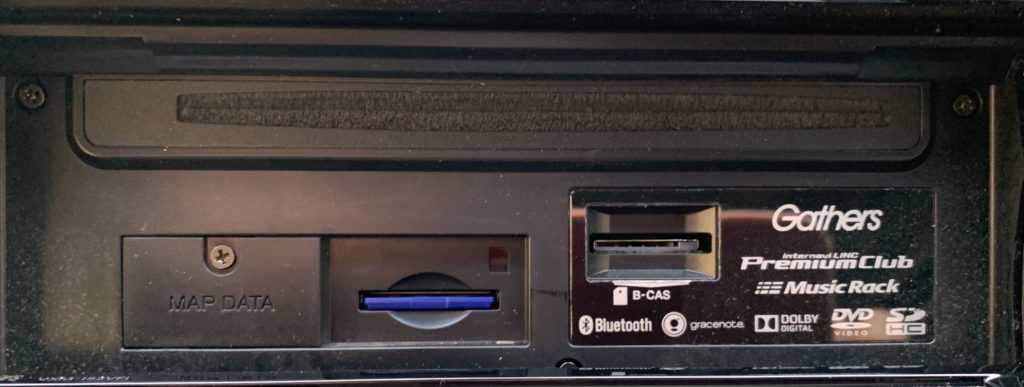

DVD привод. SD картридер, слот под B-CAS
