Расположение предохранителей в монтажном блоке в салоне автомобиля
Предохранители и защищаемые ими цепи
№ | A | Защищаемые цепи |
1 | 10 | цепь указателей поворота |
2 | 10 | цепи АБС, контрольных ламп в комбинации приборов |
3 | 10 | цепь комбинации приборов |
4 | 15 | цепь подушки безопасности |
5 | 10 | цепи блока управления двигателем, ламп света заднего хода, блока управления автоматической коробкой передач |
6 | 10 | цепь электрического привода блокировки двери |
7 | 10 | цепь аварийной сигнализации |
8 | 10 | цепь сигналов торможения |
9 | 20 | цепь обогрева заднего стекла |
10 | 10 | цепи обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар, вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, противотуманных фар, противотуманного света в задних фонарях |
11 | 20 | цепи очистителя и омывателя ветрового стекла |
12 | 10 | цепь обогрева сиденья (опция) |
13 | 10 | цепь АБС |
14 | 15 | резерв |
15 | 15 | цепь прикуривателя |
16 | 10 | цепь наружных зеркал с электроприводом |
17 | 10 | цепь кондиционера |
18 | — | резервное гнездо предохранителя |
Расположение реле в монтажном блоке в салоне автомобиля
Реле салонного блока и включаемые ими цепи
Обозначение | Включаемые цепи |
1 | реле электронного распределения тормозных усилий (EBD) |
2 | реле противотуманного света в задних фонарях |
3 | главное реле системы управления двигателем (для наглядности крепление отсоединено) |
4 | реле ламп головного света |
5 | реле очистителя и омывателя ветрового стекла |
6 | реле АБС |
7 | реле электростеклоподъемников |
8 | реле обогрева заднего стекла |
9 | реле звукового сигнализатора |
10 | реле указателей поворота и аварийной сигнализации |
Расположение реле и предохранителей под капотом Hyundai Accent
Реле, предохранители и защищаемые ими цепи
№ | A | Защищаемые цепи |
1 | 100 | цепь генератора |
2 | 50 | цепи электропривода блокировки двери, аварийной сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, лампы освещения салона, ЭБУ |
3 | 30 | цепи ламп головного и габаритного света |
4 | 20 | цепь блока управления двигателем |
5 | 30 | цепи пуска двигателя и катушек зажигания |
6 | 20 | цепь вентилятора радиатора системы охлаждения двигателя |
7 | — | разъем электропроводки |
8 | — | реле вентилятора отопителя |
9 | — | реле звукового сигнала |
10 | 10 | цепь лампы освещения салона |
11 | 10 | цепь головного устройства системы звуковоспроизведения |
12 | — | реле 2 вентилятора теплообменника конденсатора системы кондиционирования |
13 | — | реле муфты компрессора кондиционера |
14 | — | гнездо реле противотуманных фар |
15 | — | резервное гнездо предохранителя |
16 | 15 | цепи регулятора холостого хода и датчика положения распределителного вала |
17 | 15 | цепь блока управления двигателем |
18 | — | реле вентилятора радиатора системы охлаждения двигателя |
19 | — | цепь включения кондиционера |
20 | — | реле 1 вентилятора теплообменника конденсатора системы кондиционирования |
21 | 10 | цепь блока управления двигателем |
22 | 10 | цепь муфты компрессора кондиционера |
23 | 10 | цепь звукового сигнала |
24 | 15 | цепь противотуманных фар |
25 | 10 | цепь правой лампы головного света |
26 | 10 | цепь левой лампы головного света |
27 | 10 | цепь ламп габаритного света правого борта автомобиля |
28 | 10 | цепь ламп габаритного света левого борта автомобиля |
29 | — | реле ламп габаритного света |
30 | — | резистор предварительного возбуждения генератора |
31 | — | реле стартера |
32 | 20 | цепь вентилятора теплообменника конденсатора системы кондиционирования |
33 | 30 | цепь электростеклоподъемников |
34 | 30 | цепь блока управления АБС |
35 | — | гнездо реле постоянно включенного ближнего света |
36 | — | реле топливного насоса |
37 | 30 | цепь блока управления АБС |
38 | — | гнездо диода |
39 | — | гнездо диода |
40 | 30 | цепь вентилятора отопителя |
Диагностика и ремонт Hyundai тут.
Перепрошивка и ремонт блоков управления SRS Airbag тут.
Рекомендованные сообщения

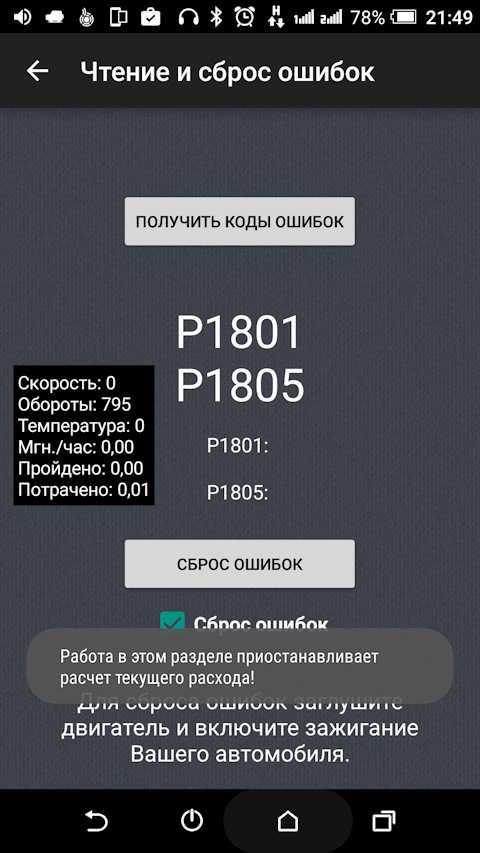

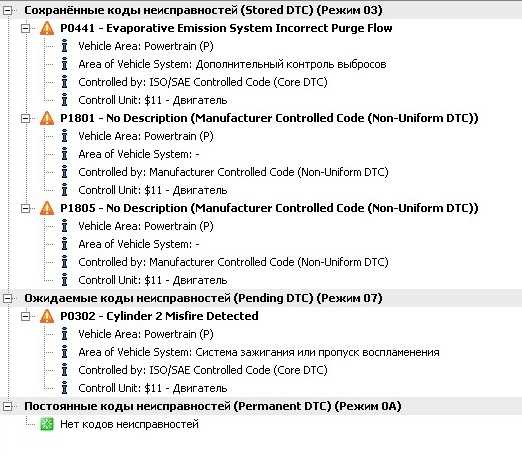

Ошибки p1801 p1805, после замены дпкв ошибок нет, перешит без иммо, обороты по сканеру 0, искра есть, управление форсунками отсутствует
Поподробнее бы надо, какой двигатель, комплектация. Коды расшифровать. А то долго ответа ждать придется.
P1801 immo. transponder error
P1805 immobilizer eeprom error
Accent 1,5 L 16V, МКПП, кондиционер
P1801 immo. transponder error
P1805 immobilizer eeprom error
Accent 1,5 L 16V, МКПП, кондиционер
импульсы на форсунки как смотрел и чем?
и относительно чего импульс?
Изменено 21 ноября 2012 пользователем тас
…обороты по сканеру 0…
….управление форсунками отсутствует
на форсунках + есть, управление – с блока отсутствует, смотрел и контролькой и осцилом
UNick
обороты по диагнозе 0, но искра есть
подкинул я7.2, обороты видит

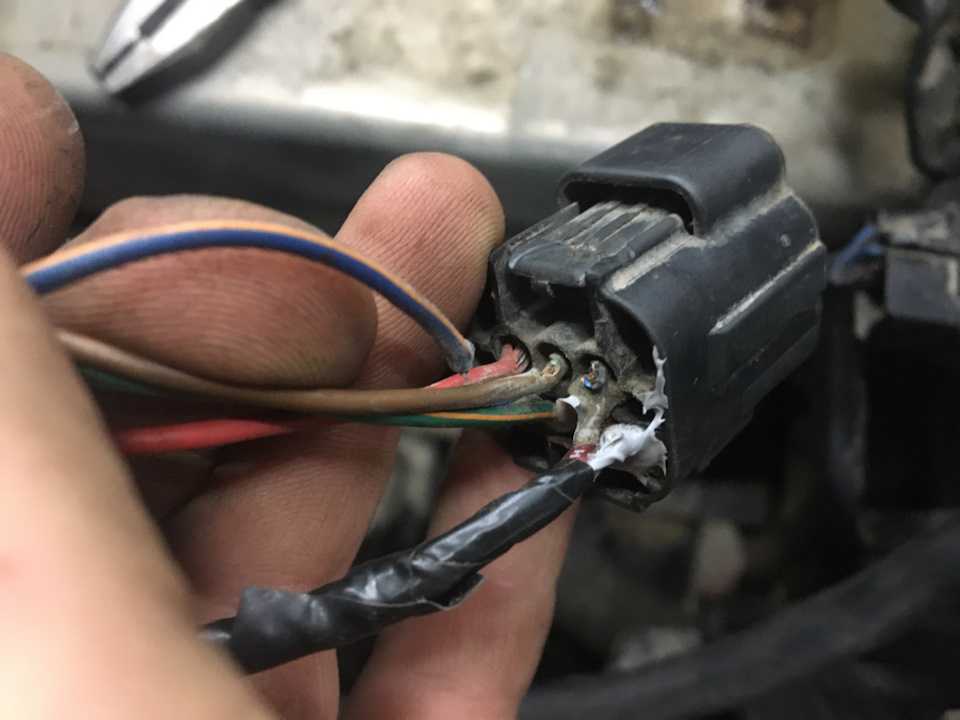

осталось попробовать поменять пины местами на разьеме дпкв.
и озвучить прошивку залитую
Изменено 21 ноября 2012 пользователем тас
что может дать смена пинов?
А зачем датчик меняли? От нечего делать?
Стартер как крутит? Эти ошибки могут прописываться от просадки напряжения.
залил, результат нулевой
Cilik
менял потому как все остальные варианты перебрал, а это единственный датчик без чего двигатель не заведется(предполагал межвитковое)
areal
машина заглохла на ходу, с зарядкой все в порядке
а ремень грм не порван случайно!.
на январе тоже не завелась?
Изменено 21 ноября 2012 пользователем тас
Проверьте главное реле для начала, Потом проверьте наличие лишнего резинового колечка под ДПКВ
Изменено 21 ноября 2012 пользователем Cilik
Да нет вроде, ничего не отключается. Просто появляется ошибка датчика распредвала и все
Ошибка P1805
Несовместимые данные с противоугонной системой – полная расшифровка P1805, как правило, отображаемая сканером совместно с P1801. Виновником несовместимости данных является всё тот же иммобилайзер, приносящий порой немало хлопот. Владельцы Kia Spectra пытаются избавиться от P1805 и P1801 путем сброса ошибок, но такой способ решения проблемы помогает не всегда. Часть водителей успешно решили подобную проблему, которая наблюдается и в марках других автомобилей, за счет замены ключа, который может изрядно износиться с годами.

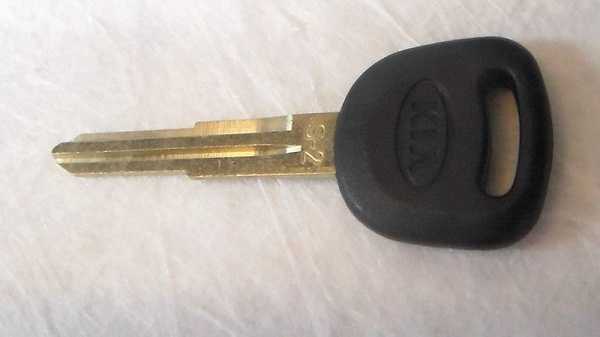

Пролежавший долгое время на намагниченной поверхности ключ как одна из причин того, что двигатель перестал заводиться. Если же манипуляции со снятием аккумулятора и заменой старого ключа не приносят должных результатов, единственным выходом станет поездка в сервисный центр для деактивации иммобилайзера.
Техническое описание и расшифровка ошибки P0326
Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0326 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

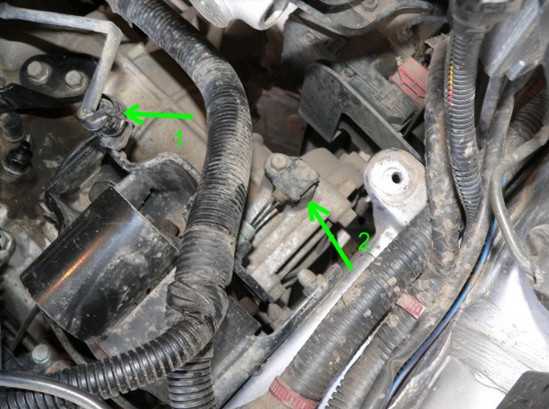

Датчик детонации (KS) устанавливается в двигателе и используется для обнаружения искровой детонации. Когда возникает искровой удар или стук, датчик выдает сигнал напряжения, который отправляется на PCM. Затем PCM изменит угол опережения зажигания, чтобы защитить двигатель.
Внутри датчик детонации представляет собой пьезоэлектрический кристалл. Этот кристалл используется для создания переменного напряжения при вибрации. То есть, это своего рода преобразователь, который преобразует изменения физических величин в электрический сигнал.
Сигнальный провод датчика сообщает PCM, когда происходит детонация, а также какой силы. После этого, PCM замедляет синхронизацию зажигания, чтобы избежать преждевременной детонации. Большинство PCM способны определять тенденции искровой детонации в двигателе во время нормальной работы.
Код ошибки P0326 означает несоответствие диапазона рабочих характеристик цепи датчика детонации. То есть PCM обнаружил проблему с датчиком детонации или его цепью. Некоторые автомобили могут быть оборудованы несколькими датчиками детонации. Этот код относится к датчику 1 на банке 1, сторона двигателя с цилиндром №1.
Коды, связанные с P0132
- P0130 — Цепь датчика кислорода (банк 1, датчик 1).
- P0131 — Низкое напряжение цепи датчика O2 (банк 1, датчик 1).
- P0132 — Цепь датчика O2, высокое напряжение (банк 1, датчик 1).
- P0136 — Неисправность цепи датчика O2 (банк 1, датчик 2).
- P0137 — Низкое напряжение цепи датчика O2 (банк 1, датчик 2).
- P0138 — Цепь датчика O2, высокое напряжение (банк 1, датчик 2).
- P0150 — Цепь датчика O2 (банк 2, датчик 1).
- P0151 — Низкое напряжение цепи датчика O2 (банк 2, датчик 1).
- P0152 — Цепь датчика O2, высокое напряжение (банк 2, датчик 1).
- P0156 — Неисправность цепи датчика O2 (банк 2, датчик 2).
- P0157 — Низкое напряжение цепи датчика O2 (банк 2, датчик 2).
- P0158 — Цепь датчика O2, высокое напряжение (банк 2, датчик 2).
Коды неисправностей при наличии OBD II Хендай Акцент
В том случае, если на автомобиле имеется OBD II, то коды ошибок будут немного иными. Все данные приведены в таблице:
На этом можно завершить описание всех кодов ошибок OBD II, которые могут проявляться на автомобиле Хендай Акцент. Следите за состоянием всех датчиков и компонентов машины, неприятных сюрпризов получится избежать.
Ошибка p0734 может возникнуть на большинстве современных иномарках, к примеру, владельцы Хендай Акцент/Матрикс, KIA RIO, BMW (особенно с АКПП 5hp19), VW (Фольксваген), Порш Кайен часто встречаются с этой проблемой.
Код p0734 обозначает, что неисправность возникла в трансмиссии, а именно, нарушено передаточное число 4 передачи.
Симптомы проблемы хорошо ощущает владелец авто – четвертая скорость не включается, а АКПП уходит в аварийных режим работы на 3 передачи.
При этом, на некоторых авто АКПП может блокироваться и на 3 передачи, если ошибка P0734 появляется 4 раза подряд.
Поэтому при такой неисправности рекомендовано прекратить эксплуатацию автомобиля и обратиться в автосервис для диагностики трансмиссии.
Accent 2005 г. Ошибка Р1805
Обсуждается все связанное с ремонтом и диагностикой иномарок.Задавая вопросы по ремонту – ОБЯЗАТЕЛЬНО указывайте точные параметры своего автомобиля (модель, год, двигатель и т. д). Не ленитесь описать проблему подробно, чем более исчерпывающее описание вы предоставите, тем более конкретен будет ответ на ваш вопрос.
Не профильный для меня авто.
Accent 2005 г. Пробег 1700 км. Почитал тут моторный блок. В нем ошибка P1805 “Immobilizer EEPROM ERROR”. Читал дилерским сканером Hi-Scan Pro. При этом двигатель запускается и проблем в общем то нет.
Подскажите чтобы это значило? Это что Immo менять надо? А то так возмет и не заведется в самый неподходящий момент. Опыта с ними вообще никакого, а авто жены. Сами понимаете.
gol_auto Бывалый Сообщения: 1720Зарегистрирован: Сб июн 26, 2004 3:19 pmОткуда: Тульская обл., г. Заокский, дер. Мышенки и чуть левее в лес.
Нет. Номер ошибки и текст выдал прибор. Хотя она стерлась. И больше пока не проявляется, по крайней мере сегодня. Посмотрим, что будет дальше.
gol_auto Бывалый Сообщения: 1720Зарегистрирован: Сб июн 26, 2004 3:19 pmОткуда: Тульская обл., г. Заокский, дер. Мышенки и чуть левее в лес.
Вот нашел, что надо делать при такой ошибке. Р1805: EEPROM ERROR. Причины: 1.Несовпадение данных 2.Не авторизованные данные 3.Получаемые данные SMARTRA не авторизованы.
Процедура диагностики: 1.Проверьте питание и заземление системы 2.Проверьте цепь между SMARTRA и ECM 3.Нейтрализуйте ECM 4.Проведите новую регистрацию ключей 5.Если нет возможности зарегистрировать хотя бы один ключ, замените ЕСМ 5.Зарегистрируйте дополнительные ключи. 6.Регистрация завершена.
Тема понятна и закрыта.
gol_auto Бывалый Сообщения: 1720Зарегистрирован: Сб июн 26, 2004 3:19 pmОткуда: Тульская обл., г. Заокский, дер. Мышенки и чуть левее в лес.
Что означает код P0562?
Электрическая сеть транспортного средства включает в себя систему зарядки, которая отвечает за поддержание заряда аккумулятора, а также за подачу питания для электросети автомобиля во время работы двигателя.
В 12-вольтной сети полностью заряженная батарея должна выдавать напряжение 12,6 В или выше, а во время работы двигателя напряжение должно находиться в диапазоне от 13,7 до 14,7 Вольт.
Генератор переменного тока заряжает аккумулятор и питает электрическую сеть автомобиля. Если генератор не выдает необходимое напряжение, заряд батареи истощается, а мощности для работы электрических приборов автомобиля становится недостаточно.
В блоке управления двигателем (ЭБУ) и, возможно, в других блоках управления, будет установлен код неисправности, указывающий на низкое напряжение. В зависимости от модели автомобиля может загореться предупреждение о низком напряжении или индикатор батареи.
Код P0562 — это код неисправности типа C, который устанавливается в ЭБУ только после одного случая отказа, хотя он не загорается контрольной лампой неисправности (MIL) или лампой Check Engine.
В большинстве автомобилей код неисправности активируется, когда напряжение составляет менее 11 Вольт в течение 15 секунд, а в некоторых случаях код неисправности устанавливается немедленно, если напряжение меньше 10 Вольт.
Что означает ошибка P0132?
Двигатель внутреннего сгорания воспламеняет углеводородное топливо (HC), смешанное с кислородом (O2), используя полученную энергию для вращения двигателя.
Поток выхлопных газов в идеале состоит из воды (H2O), углекислого газа (CO2) и непрореагировавшего азота (N2). К сожалению, из-за несоответствий в работе двигателя, температуры воздуха и топлива, состава топлива и ряда других факторов химия выхлопных газов может быть далека от идеальной.
Например, чрезмерная температура в цилиндре может привести к образованию оксидов азота (NO и NO2). Чрезмерно высокое отношение топливно-воздушной смеси (ТВС) может привести к повышению уровня несгоревшего углеводорода. Другие условия могут привести к образованию окиси углерода (CO), озона (O3) и твердым частицам размером менее 10 мкм или 2,5 мкм (PM2,5 и PM10).
Чтобы уменьшить эти выбросы от сгорания, модуль управления двигателем (ECM, PCM) контролирует температуру воздуха и топлива, массу и расход всасываемого воздуха, частоту вращения и нагрузку двигателя и многое другое для точной настройки соотношения ТВС, фаз газораспределения, тактов зажигания и другое.
Тем не менее, даже этих элементов управления недостаточно для предотвращения образования некоторых вредных выбросов. Поэтому последний шаг — это трехкомпонентный каталитический нейтрализатор. Химический фильтр, который преобразует вредные выбросы в более безопасные соединения.
Несгоревшие выбросы HC и PM2,5 и PM10 объединяются с CO, O3, O2 для производства H2O и CO2. Контроллер сравнивает показания датчика кислорода до и после катализатора для контроля его работы.
Передний датчик кислорода перед катализатором используется в основном как обратная связь для точной настройки количества топлива, но также используется ЭБУ для проверки нейтрализатора.
При обычной работе контроллер увеличивает и уменьшает количество топлива, всегда пытаясь сделать отношение ТВС 14,7:1, используя датчики кислорода для проверки.
Нормальные показания кислородного датчика обычно колеблются несколько раз в секунду — высокий / низкий сигнал. Если катализатор работает должным образом, датчики кислорода с подогревателем (HO2S) практически не будут колебаться.
Каждые несколько секунд контроллер будет подавать топлива выше или ниже нормы, на что датчики кислорода будут реагировать, показывая более высокое или более низкое напряжение, чем обычно.
Если каталитический нейтрализатор исправен, показания нижнего/второго датчика кислорода практически не меняются. Если же напряжение второго датчика O2 изменяется в то же время, что и напряжение переднего, ЭБУ определяет, что катализатор не работает должным образом, и активирует ошибку, связанную с функцией нейтрализатора.
Однако, прежде чем ЭБУ сможет контролировать катализатор, он должен получить подтверждение, что передний и задний датчики кислорода работают правильно. Для этого контроллер проверяет нагреватель и сигнальные цепи на правильное напряжение и сопротивление. Если блок управления обнаруживает, что напряжение сигнала выше или ниже допустимого, он зажигает сигнальную лампу Check Engine и сохраняет код неисправности.
Диагностика и решение проблем
Начните диагностику с визуального осмотра всех связанных с системой жгутов проводов и разъемов. Осмотрите электрические цепи, датчики и разъемы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью для гидроусилителя руля.
Тест датчика
Автопроизводитель Hyundai рекомендует для поиска и считывания диагностических ошибок использовать дилерский прибор Hi-scan pro, но так как сканер такого уровня не всегда находится в зоне доступности, иногда можно его заменить более скромными приборами. К примеру, международный сканер, рекомендованный в Соединенных Штатах для простых пользователей — «ELM327», без проблем прочитает информацию о двигателе и все что связано с экологией (систему EGR, датчики кислорода, контроль топливообразования), частично может считать данные с АКПП. Но вот для связи с другими системами (АБС, подушки безопасности, системы климат-контроля) понадобится более продвинутый сканер.
Чтобы прочитать код ошибки достаточно:
Сами по себе ошибки и их количество не говорят ни о чем, это могут быть старые данные, которые сохранились после какого либо ремонта (замена топливного фильтра, случайное или намеренное рассоединение какого либо разъема под капотом, установка дополнительного оборудования и т. д), поэтому рекомендуется стереть все ошибки и сделать тестовый заезд. После повторного подключения опять считать данные и сравнить какие ошибки повторяются, а какие исчезли (но не факт, они могут опять «вылезти» после более длительной поездки).
Расшифровке и анализу каждой ошибки необходимо уделять более тщательное внимание, так как дословный перевод не всегда указывает на точную причину. Зачастую одна ошибка может являться не причиной, а следствием, или же одна неисправность может породить целый букет ошибок
Важной особенностью почти всех сканеров является отображение так называемой «Live data». С помощью «живых» (текущих) данных можно на запущенном авто посмотреть и сравнить с рекомендованными: характеристики мотора, состояние впрыска, проследить работу лямбда-зонда и значение топливных коррекций
Также возможно осуществить контрольную поездку с записью данных, чтобы потом, выбрав необходимые графики, совместить их и найти виновника неисправности.

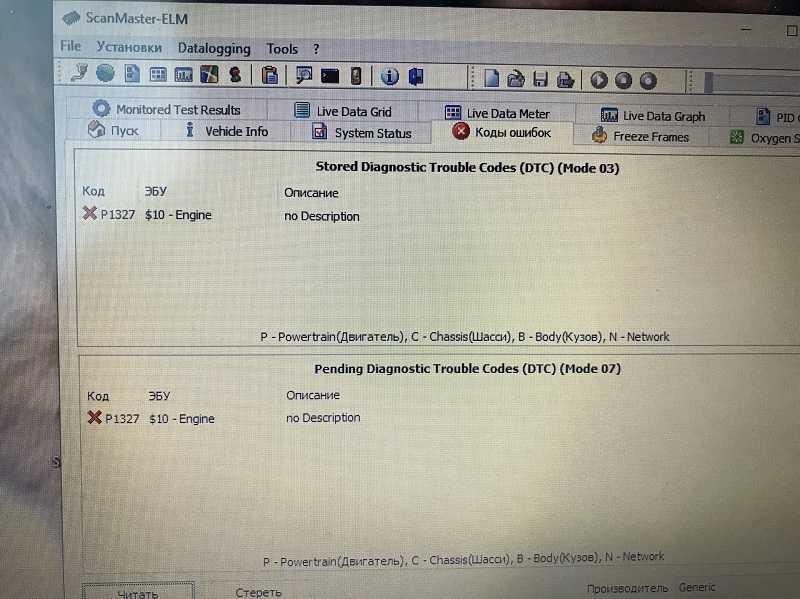

Как и чем считывать ошибки
Автопроизводитель Hyundai рекомендует для поиска и считывания диагностических ошибок использовать дилерский прибор Hi-scan pro, но так как сканер такого уровня не всегда находится в зоне доступности, иногда можно его заменить более скромными приборами. К примеру, международный сканер, рекомендованный в Соединенных Штатах для простых пользователей – “ELM327”, без проблем прочитает информацию о двигателе и все что связано с экологией (систему EGR, датчики кислорода, контроль топливообразования), частично может считать данные с АКПП. Но вот для связи с другими системами (АБС, подушки безопасности, системы климат-контроля) понадобится более продвинутый сканер.
Чтобы прочитать код ошибки достаточно:
При выключенном зажигании, подсоединить разъем сканера к авто и к ноутбуку;
Включить зажигание (не запускать) и зайти в раздел “Поиск ошибок”;
После того как ошибки будут найдены, важно сохранить или записать их.
Сами по себе ошибки и их количество не говорят ни о чем, это могут быть старые данные, которые сохранились после какого либо ремонта (замена топливного фильтра, случайное или намеренное рассоединение какого либо разъема под капотом, установка дополнительного оборудования и т.д), поэтому рекомендуется стереть все ошибки и сделать тестовый заезд. После повторного подключения опять считать данные и сравнить какие ошибки повторяются, а какие исчезли (но не факт, они могут опять “вылезти” после более длительной поездки).
Расшифровке и анализу каждой ошибки необходимо уделять более тщательное внимание, так как дословный перевод не всегда указывает на точную причину. Зачастую одна ошибка может являться не причиной, а следствием, или же одна неисправность может породить целый букет ошибок
Важной особенностью почти всех сканеров является отображение так называемой “Live data”. С помощью “живых” (текущих) данных можно на запущенном авто посмотреть и сравнить с рекомендованными: характеристики мотора, состояние впрыска, проследить работу лямбда-зонда и значение топливных коррекций
Также возможно осуществить контрольную поездку с записью данных, чтобы потом, выбрав необходимые графики, совместить их и найти виновника неисправности.
Примеры диагностических ошибок и варианты их устранения
Обычно расшифровкой и устранением ошибок занимается мастер-диагност на станции техобслуживания, но с развитием компьютерной техники любой автовладелец может сам подключить сканер и прочитать номер кода. При наличии минимальных познаний в электротехнике можно попытаться устранить неисправность своими руками.
Код Р1529 – Запрос на включение индикатора неисправности от блока управления
Ошибкой это назвать сложно, она заносится даже не во все справочники, но регулярно появляется в распечатках диагностики. По сути расшифровывается она так: что когда-то был запрос блока управления АКПП на включение лампы неисправности на щитке приборов. Диагностической ценности эти данные особо не представляют, так как технически Р1529 не может быть одна, всегда будет присутствовать как минимум еще ошибка, связанная с коробкой.
Чаще всего Р1529 возникает с какой — либо неисправностью электрической цепи или системы управления АКПП. Плохой контакт в разъемах, обрыв провода, ненадежная или окисленная масса, неисправный соленоид – вот основные спутники данного кода. После устранения основной неисправности, ошибка стирается и больше не появляется, вплоть до появления другой проблемы, связанной с “автоматом”.
Статья в тему: Применение спойлера и аэродинамического обвеса на KIA Sportage
Код P1610 – Репрограммируемая память EEPROM неисправна
Данная ошибка указывает на то, что блок управления не может связаться с иммобилайзером или пришедший ответ от него чем то не устраивает ЭБУ. Существует несколько вариантов возникновения данной проблемы:
Варианты решения проблемы P1610:
Код P0135 – Нагреватель датчика кислорода 1 (банк 1) неисправен
Ошибка однозначно связана с лямбда – зондом, который находится до катализатора (первый). В 90% случаях это будет сгоревший нагреватель самого датчика, но иногда виновником может быть неисправная проводка или сгоревший предохранитель. Проверить это довольно легко, достаточно мультиметром измерить напряжение на белых проводах датчика при включенном зажигании и если там присутствует 12 вольт – датчик кислорода однозначно под замену.
Конечно, обидно, что по сути датчик (самая дорогая его часть) целый, но из-за сгоревшего нагревателя он не сможет выйти на заданную температуру. Начнет искажать топливную коррекцию, а это расход, динамика и прочие “прелести”.
P0133 – Медленный отклик датчика кислорода 1 (банк 1) на обогащение/обеднение
Данный код означает что первый (до катализатора) лямбда-зонд не успевает произвести коррекцию топливо-воздушной смеси в заданное время. Эту ошибку надо тщательно анализировать, так как она не всегда может быть связана с неисправностью датчика. Иногда это может быть следствием заправки некачественным топливом, постоянным или “плавающим” (что еще хуже) подсосом воздуха, неисправность второго датчика кислорода (так как его показания тоже учитываются).
При устранении данной неисправности необходимо воспользоваться “живыми данными” со сканера. На время искусственно обогатить и обеднить смесь, наблюдая за графиками лямбда зондов. При явном запаздывании – датчик под замену, при сомнительных результатах возможно необходима заправка хорошим топливом и прогон по трассе с высокими оборотами (в попытке выжечь нагар на датчике). При подсосе воздуха график будет лежать на нижней границе, и при обогащении переход будет с задержкой по времени, что расценивается системой как “медленный отклик”.

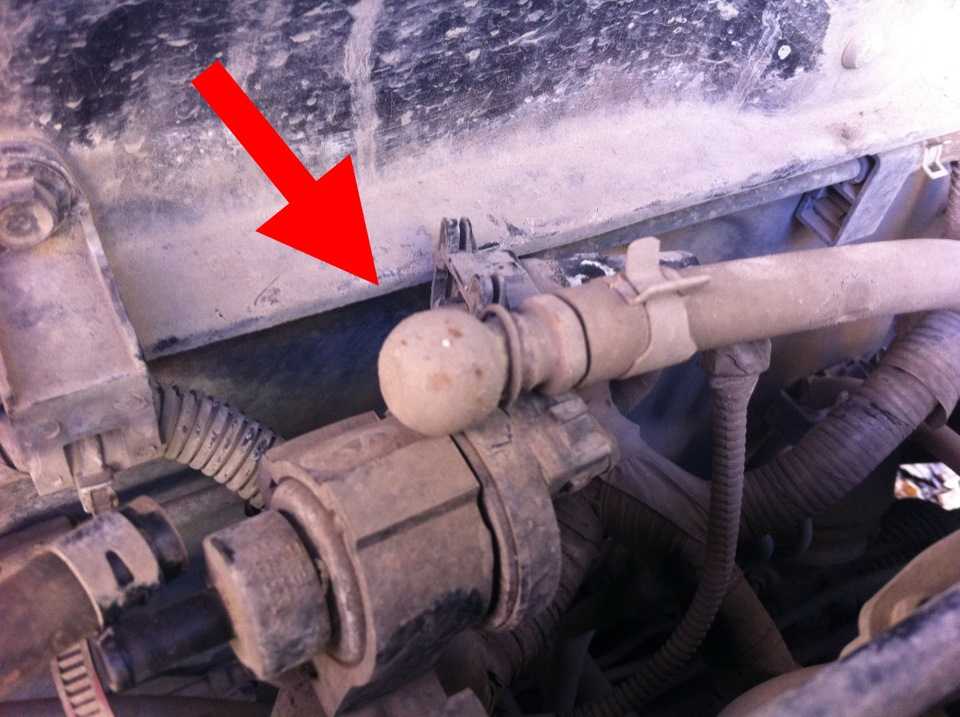

P0441 – Плохая продувка системы улавливания паров бензина
Неисправность такого рода всегда имеет два варианта исправления: либо почистить или прочистить, либо заменить на новое. По материальным затратам, первой предпочтительней, тем более все равно предстоит полный осмотр системы и возможно не придется приобретать лишние запчасти.
Ошибка Р0340
Для определения угла положения ГРМ по отношению к коленчатому валу и был сконструирован датчик положения распределительного вала
Важное устройство в общей системе Kia Spectra, но весьма капризное, способное выйти из строя в самое неподходящее время. Значение ошибки Р0340 так и расшифровывается – ошибка датчика распредвала
Чаще всего водитель сразу же ощущает нарушения в работе этого устройства по поведению автомобиля.
Начинается всё с пробоев в работе двигателя, а заканчивается полной остановкой транспортного средства. Порой водители Киа Спектра пытаются «оживить» механизм за счет манипуляций с его разъёмом, но в большинстве случаев возложенные усилия должных результатов не приносят. Лучше всего заменить датчик новым экземпляром.
Чтобы избавиться от ошибки с кодом Р0340, необходимо проделать следующую работу:
Замена старого датчика новым становится наиболее разумным и верным решением в борьбе с недугом под кодовым именем Р0340 на Киа Спектра. Подобные манипуляции позволят избавиться от ряда других проблем, например, провалов педали газа при нажатии и вибраций датчика ХХ.
Как и чем считывать ошибки
Автопроизводитель Hyundai рекомендует для поиска и считывания диагностических ошибок использовать дилерский прибор Hi-scan pro, но так как сканер такого уровня не всегда находится в зоне доступности, иногда можно его заменить более скромными приборами. К примеру, международный сканер, рекомендованный в Соединенных Штатах для простых пользователей – “ELM327”, без проблем прочитает информацию о двигателе и все что связано с экологией (систему EGR, датчики кислорода, контроль топливообразования), частично может считать данные с АКПП. Но вот для связи с другими системами (АБС, подушки безопасности, системы климат-контроля) понадобится более продвинутый сканер.
Чтобы прочитать код ошибки достаточно:
При выключенном зажигании, подсоединить разъем сканера к авто и к ноутбуку;
Включить зажигание (не запускать) и зайти в раздел “Поиск ошибок”;
После того как ошибки будут найдены, важно сохранить или записать их.
Сами по себе ошибки и их количество не говорят ни о чем, это могут быть старые данные, которые сохранились после какого либо ремонта (замена топливного фильтра, случайное или намеренное рассоединение какого либо разъема под капотом, установка дополнительного оборудования и т.д), поэтому рекомендуется стереть все ошибки и сделать тестовый заезд. После повторного подключения опять считать данные и сравнить какие ошибки повторяются, а какие исчезли (но не факт, они могут опять “вылезти” после более длительной поездки).
Расшифровке и анализу каждой ошибки необходимо уделять более тщательное внимание, так как дословный перевод не всегда указывает на точную причину. Зачастую одна ошибка может являться не причиной, а следствием, или же одна неисправность может породить целый букет ошибок
Важной особенностью почти всех сканеров является отображение так называемой “Live data”. С помощью “живых” (текущих) данных можно на запущенном авто посмотреть и сравнить с рекомендованными: характеристики мотора, состояние впрыска, проследить работу лямбда-зонда и значение топливных коррекций
Также возможно осуществить контрольную поездку с записью данных, чтобы потом, выбрав необходимые графики, совместить их и найти виновника неисправности.
Коды неисправностей при наличии OBD II Хендай Акцент
В том случае, если на автомобиле имеется OBD II, то коды ошибок будут немного иными. Все данные приведены в таблице:
На этом можно завершить описание всех кодов ошибок OBD II, которые могут проявляться на автомобиле Хендай Акцент. Следите за состоянием всех датчиков и компонентов машины, неприятных сюрпризов получится избежать.
Ошибка p0734 может возникнуть на большинстве современных иномарках, к примеру, владельцы Хендай Акцент/Матрикс, KIA RIO, BMW (особенно с АКПП 5hp19), VW (Фольксваген), Порш Кайен часто встречаются с этой проблемой.
Код p0734 обозначает, что неисправность возникла в трансмиссии, а именно, нарушено передаточное число 4 передачи.
Симптомы проблемы хорошо ощущает владелец авто – четвертая скорость не включается, а АКПП уходит в аварийных режим работы на 3 передачи.
При этом, на некоторых авто АКПП может блокироваться и на 3 передачи, если ошибка P0734 появляется 4 раза подряд.
Поэтому при такой неисправности рекомендовано прекратить эксплуатацию автомобиля и обратиться в автосервис для диагностики трансмиссии.
