Ваз 2110 дворники останавливаются где попало

Ремонт стеклоочистителя

Для ремонта узла потребуются такие материалы и инструменты:

  • набор головок и ключей;
  • отвертки;
  • жидкость WD-40;
  • старые тряпки;
  • ремкомплект трапеции в случае необходимости замены или ремкомплект стеклоочистителя ваз 2110;
  • другие детали, требующие замены.

Чтобы отремонтировать стеклоочиститель, необходимо его разобрать:

  1. Сначала нужно снять панель приборов.
  2. Далее следует найти реле дворников ваз 2110, которое прикручено к кузову. Если оно не работает, его нужно заменить.
  3. Желательно снять жабо, чтобы оно не мешало разборке узла.
  4. Теперь нужно проверить предохранитель, который отвечает за работу привода дворников ВАЗ 2110.

Дворники плохо работают из-за нехватки мощности

Еще один способ избавиться от медленной работы стеклоочистителя — это заменить моторчик на более мощный. например, от иномарки (штатный моторчик ВАЗ 2110 — 7.5 ват, а от Volkswagen Transporter — 40 ват).

Представленные в статье доработки подойдут и для владельцев ВАЗ 2109, 2114-15 и т.д. А какие методы увеличения скорости работы щеток знаете Вы? Напомним, на сайте также представлены другие доработки дворников, которые позволят решить проблемы связанные с плохой очисткой стекла (например, увеличенный размер щеток или зону очистки ). Также поработайте над улучшением производительности омывателя .

Источник

Дворники не встают на место

Сообщение -Alexandr » 28 июл 2009 17:56

Сообщение Nivan » 28 июл 2009 18:00

1. поставить обратно реле на место. 2. разобрать моторчик и почистить контакты от всякого г. 3. посмотреть тяги — наверняка где-то соскочила и перескочила (у меня так было). там вообще слабое место — разбиваются они. отрегулировать тяги, так чтобы в крайнем положении щетки оставались внизу.

поиском пройдись. может даже я когда-то что-то писал. у меня такая проблема была. тоже сначала безуспешно реле поменял, а потом вылечил переборкой всего механизма моторчик-тяги (доступ к нему несложный, да и сам он небольшой).

Не работает прерывистый режим дворников, причины

Признаки неисправности

При перемещении правого рычага подрулевого переключателя в нижнее фиксируемое положение (включающее прерывистый режим) щетки дворников ни как не реагируют и ни куда не перемещаются, либо перемещаются, но без прерывания. Во втором и третьем положении (первая и вторая скорость очистителя) работают нормально.

Причины неисправности: «Не работает прерывистый режим дворников»

Чтобы определить почему не работает прерывистый режим дворников нужно по схеме его включения замерить напряжение в контрольных точках, что бы понять в каком месте электрическая цепь обрывается.

— Неисправен правый подрулевой переключатель

При включении прерывистого режима перемещением рычага правого подрулевого переключателя в нем замыкаются контакты «53а» («плюс с замка зажигания») и «J» (выход на реле стеклоочистителя) и контакты «53е» («плюс» с реле стеклоочистителя) и «53» (выход на щетку моторедуктора).

Чтобы определить исправность переключателя нужно снять с него колодку и проверить наличие напряжение на контакте «53а» при включенном зажигании (установить поступает ли вообще ток на переключатель?). Если ток есть. зачищаем контакты, включаем прерывистый режим и проверяем наличие напряжения на выводе «53». Если его нет, переключатель неисправен.

— Неисправно реле стеклоочистителя

Оно отвечает за прерывистый режим работы «дворников» и должно обеспечивать прерывание работы дворников с частотой 14 раз в минуту. На автомобилях ВАЗ 2108, 2109, 21099 реле стеклоочистителя расположено в монтажном блоке (реле К3). После поворота ключа в замке зажигания на его выходном выходе «15» должно быть напряжение. Его наличие можно проверить вольтметром или контрольной лампой. Конкретно за прерывистый режим отвечают выводы «I» (вход) и «S» выход. Если, после перемещения рычага переключателя, напряжения на выводе «S» нет, то возможно реле неисправно или окислились его контакты.

— Неисправен электродвигатель очистителя

Чтобы определить неисправность моторедуктора проверяем наличие напряжения на выводе красного (вывод 6) и серого проводов (вывод 1) в колодке проводов на моторедуктор. При этом зажигание и подрулевой переключатель должны быть включены.

Помимо этого необходимо проверить контакт провода на «массу» из колодки проводов к моторедуктору.

Если «плюс» и «минус» в порядке моторедуктор неисправен и требует ремонта или замены. Более точно определить, что именно сломалось, можно после снятия и разборки стеклоочистителя.

Примечания и дополнения

— Прерывистый режим работы дворников обеспечивается реле типа 52.3747 или 525.3747. Оно так же включает малую скорость очистителя при включении омывателя ветрового стекла.

Ремонт Трапеции Стеклоочистителя Ваз 2110

Замена мотора стеклоочистителя и трапеции

дизайн Щетка стеклоочистителя на ВАЗе 2110

сам двигатель и трапеция могут безопасно проехать все 300 000 км, что является достаточно надежным и при нормальной работе, что было подтверждено личным опытом многих владельцев. Но есть исключения из правил.

Часто бывает так, что прорези или конструкции обойдены трапеция просто ломается. Если у вас есть подобные проблемы, то процедура ремонта будет обсуждена ниже.

Чтобы изменить все детали Щетка стеклоочистителя

, Этот инструмент полезен для:

  • плоская и крестовая отвертка
  • Гнездо с головкой 10 мм
  • ручка с храповым механизмом

Для того, чтобы выполнить эту работу, вам сначала необходимо выполнить некоторые из следующих действий:

  1. Снять лобовое стекло (отделка салона)
  2. Снимите теплоизолятор и уплотнение под капотом.
  3. Отсоедините один конец резины от расширительного бачка и переместите его в одну сторону.

Руководство по замене видео трапеция с моторными дворниками на ВАЗе 2110-2112 год

Видеонаблюдение ниже было записано специально для этого сайта, чтобы помочь продемонстрировать весь ремонт. Ремонтный комплект трапециевидной стеклоочистителя ВАЗ 2110. Надеюсь, что все показано доступно и понятно, так что даже новичок сможет это понять.

READ Замена Подшипника Передней Ступицы Нива

Если у вас есть какие-либо вопросы или проблемы при просмотре видео, вы можете связаться со мной в разделе комментариев на моем канале YouTube. Ремонт трапециевидного стеклоочистителя ВАЗ 2110. фото. Ну, мы посмотрим на это ниже ремонт

в обычной форме.

ремонт трапеции

дворникиваз 2110 .

трапеция

, замена иремонт )

Снятие и установка Фотоотчет трапеция Щетки стеклоочистителя 2110-2112 год

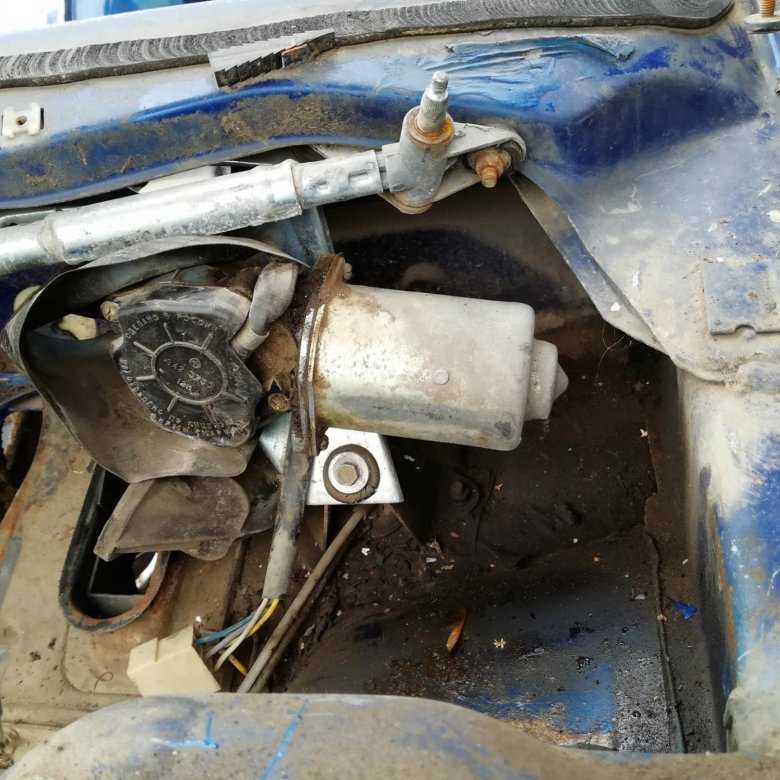

Когда все моменты подготовки будут завершены, все будет выглядеть примерно так. Стрелки выше указывают точки крепления двух гаек:

Конечно, их нужно открутить.

После этого мы отсоединяем зажим крепления расширительного бачка и слегка поднимаем его вверх, откладываем в сторону, чтобы получить доступ к третьему трапециевидная гайка.

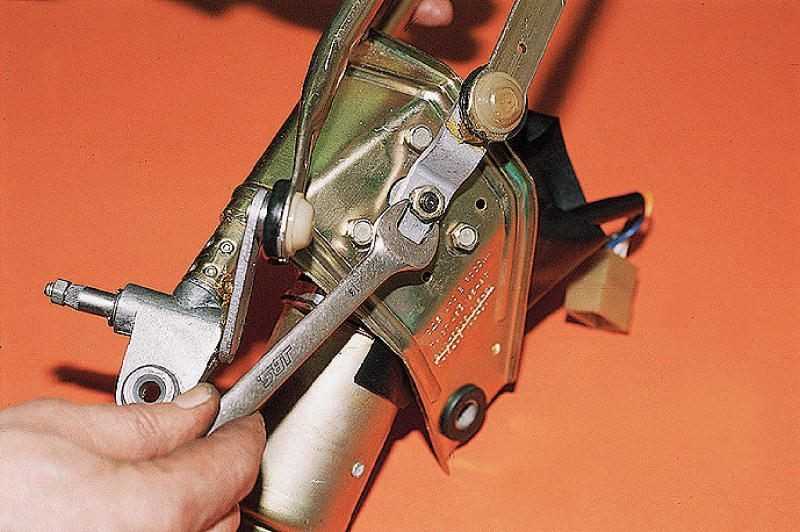

После этого гайку можно открутить, она внизу практически:

После этого вы сможете аккуратно повернуть трапецию, чтобы снять ее с левой стороны, слегка согнув металлическую раму под лобовым стеклом ( усилий очень мало. говорить о каком-либо изгибе не имеет смысла! )

И мы поднимаем его почти до конца, чтобы вынуть:

READ Какое Масло Лить В Хонду Срв Рд1

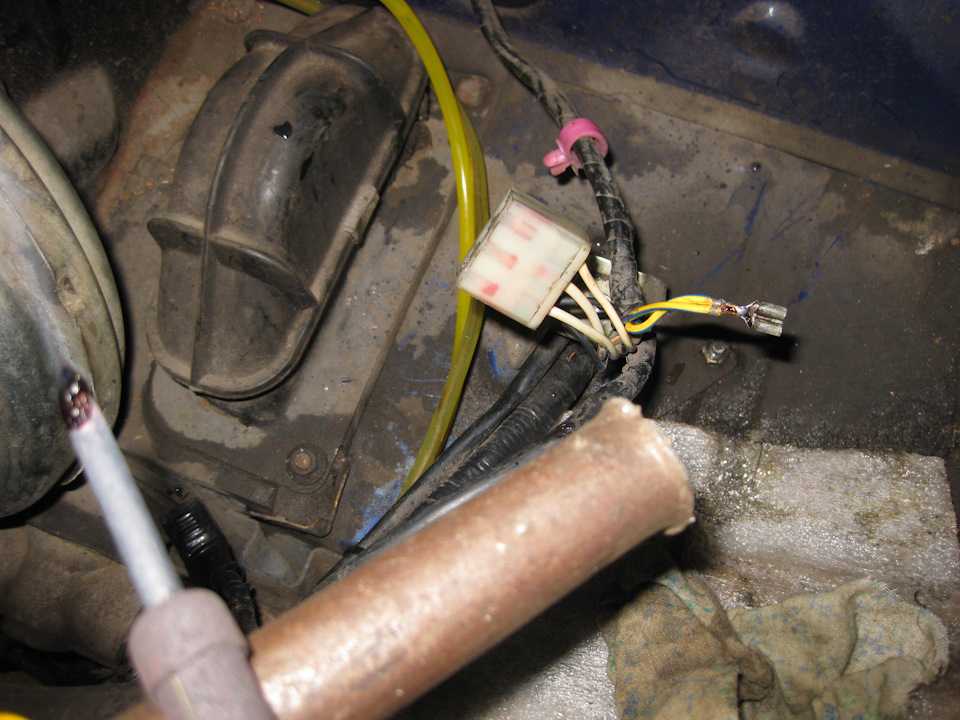

Все, что вам нужно сделать, это отключить шнур питания:

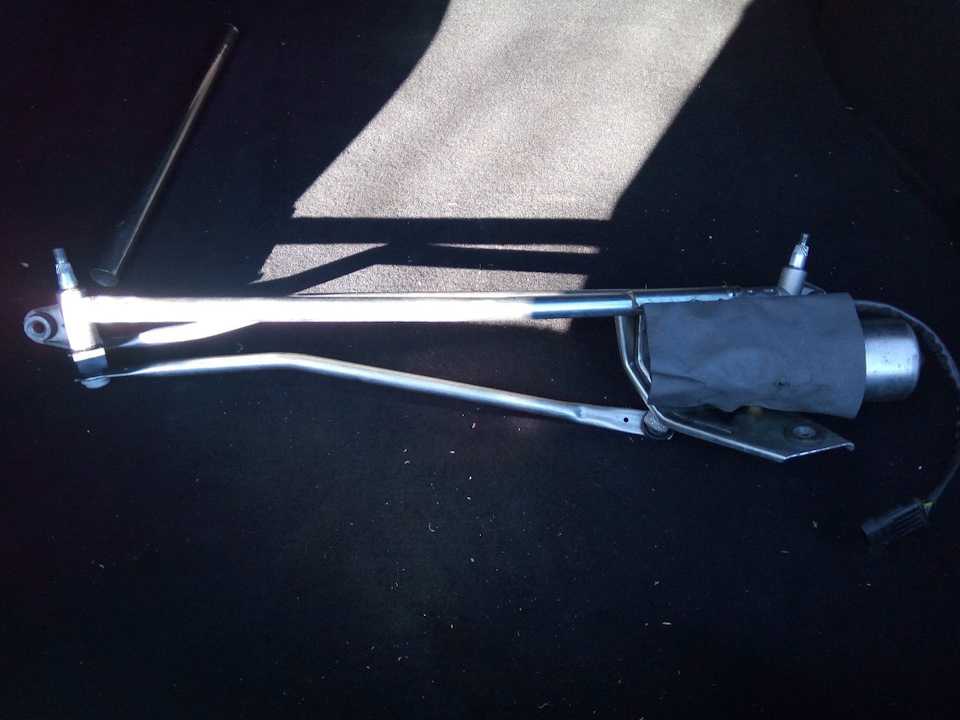

И теперь вы можете, наконец, вынуть всю структуру трапеция и моторные дворники с бором. Если вам нужно отключить и заменить один двигатель, то в принципе это не составит труда. достаточно просто открутить его и произвести замену.

Установка всех снятых деталей производится в обратном порядке. Стоит упомянуть цены на эти запчасти. Стоимость трапеция в комплекте с мотором ВАЗ 2110 стоит около 2000-3000 рублей от производителя автоваза. Публикация «Комплект для ремонта трапециевидной щетки стеклоочистителя ВАЗ 2110»: Ремонт трапеции. Китайские аналоги около 2000 руб.

На ваз 2110 не работают дворники — причины и ремонт

Непременным атрибутом ВАЗ 2110, как и любого другого автомобиля являются стеклоочистители лобового стекла. Разговорное их название — «дворники». Их назначением является очистка стекла от потеков воды и грязи в случае непогоды. Разумеется работа дворников чаще всего необходима в межсезонье, когда больше всего осадков. В эти периоды без нормально работающих стеклоочистителей передвигаться на автомобиле не просто затруднительно, а опасно.

Как и всякий другой ответственный узел ВАЗ 2110, дворники нуждаются в регулярном осмотре и при необходимости ремонте. Обычно это происходит раз в пять лет. Но возможно заняться починкой стеклоочистителей придется и раньше — в случае если они начнут работать медленно или вовсе не станут работать.

Ремонт дворников несложен, любой уважающий себя автолюбитель вполне способен сам его осуществить. Ниже мы рассмотрим алгоритмы ремонта дворников на ВАЗ 2110, и даже как их правильно полностью заменить.

Но начнем с рассмотрения всех элементов, обеспечивающих работу стеклоочистителя:

Этапы доработки


Проводка Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

  • Отключите минусовой провод от аккумуляторной батареи;
  • Потяните на себя дворник;
  • Снимите имеющиеся щетки;
  • При наличии декоративной накладки, уберите ее;
  • Отвинтите болт крепления, тем самым демонтировав старый дворник;
  • Сопоставьте размеры старого и нового очистителя;
  • В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
  • Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

Recommendations

Comments 20

Помогите советом, не знаю где искать, работают все режимы дворников кроме самого быстрого.Прерывистая и 2-ой режим работают, останавливаются в положенном месте.Не работает только самый быстрый.

Всё таки пришлось снимать трапецию с моторчиком. В результате заклинило мотор(

После длительного геморроя, развальцовки, смазки и т.д. он заработал! Ушло 3 часа.

Проверил реле, предохранители и рычаг на руле. Всё работает. В большому сожаления прийдется сегодня снимать жабо, и смотреть что там с моторчиком и трапецией((( Надеюсь обойдусь маленькой суммой

трапецию смотри 100%

проверь в крайнем-быстром режиме.

если пашут, -то реле возможно виновато

и не важно что щелкает. Спасибо

Сегодня попробую

Спасибо. Сегодня попробую

Было такое у меня на 10-ке.Причина, окислилась фишка моторчика дворников.зачистил и все заработало

У меня на первой машине — пропала масса уже у самого мотора. Вариантов много, что может быть. А раз реле щелкает — значит оно работает.

Не факт что реле работает… там микросхема стоит она отвечает за работу дворников и сто процентов РЕЛЕ)))

Хм, точно. Забыл, что речь то о дворниках, мысли были про стандартную релюху>

время пришло))) вот и перестали

Да чего это пришло. Я верю в них еще

Жабо еще не снимал, напряжение не мерил. Рулевой переключатель скорее всего работает т.к. омыватель работает и свет переключается. Может реле клацать, но по факту выйти из строя ?

Во первых омыватель работает от маленькой кнопки в рулевом переключателе и она не выходи из строя, а во вторых причем тут свет ? если свет переключается на левом переключателе, а дворники на правом. А на счет реле, думаю нужно снять с донора(рабочей машины) и попробовать у себя. или купи новое 70 грн стоит. А моторчик жужит при включении дворников?

Ремонт

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

Разбор осуществляется таким образом:

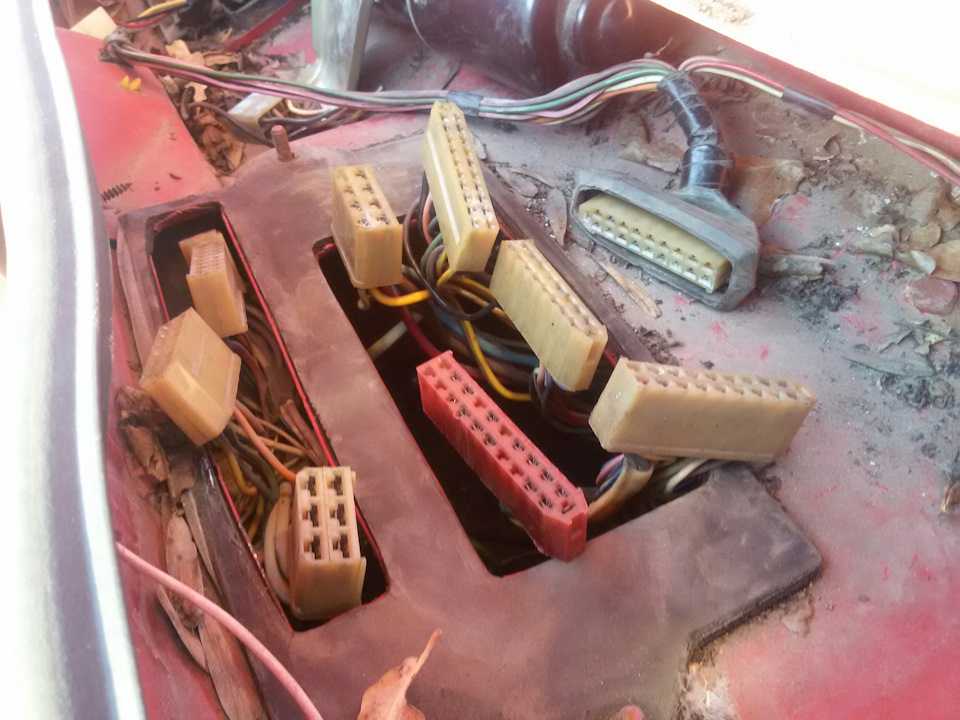

    • Снимаем приборную панель;
    • Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
    • Проверяем предохранитель, отвечающий за привод дворников;
    • Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит – ему необходима замена;
  • Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем – вместе с реле. Производить отдельно ремонт реле смысла нет – его стоимость копеечная;
  • Осмотрите привод, одна из возможных неисправностей – сломался его шкив.

Наиболее частые причины возникновения этой неисправности:

  1. Проблема в контактах. Нередко причиной такого поведения становится контактная группа мотор-редуктора, нарушения работы концевого выключателя мотора. Остановите дворники на середине их хода, не выключая зажигание, проверьте напряжение на разъеме дворников проводов, оно должно составлять — 12v. Проверьте состояние предохранителя.

  1. Нарушение целостности шлицов. Если машинка не новая, а дворникам приходится часто работать, то облом зубьев шлицов привода щеток стеклоочистителя или банальное стирание шлицов — вполне может стать причиной, по которой дворники не возвращаются на место. Как вариант — шлицы могли просто перескочить, в результате чего щетки просто не возвращаются в исходное положение. Как правило эта поломка характерна тем, что моторчик при этом шумит, а сами дворники не возвращаются на место. Лечится это заменой поврежденных шестеренок или простой регулировкой. Для этого необходимо разобрать редуктор привода стеклоочистителей, выполните регулировку доводчика, смажьте их при необходимости, проверьте контакты или полностью замените моторредуктор.

Не менее банальной является нарушение работы дворников связанное с неправильной сборкой элементов очистителей стекла. Иногда во время замены лобового стекла или ремонта самих щеток сборка выполняется не правильно, после чего и возникает ситуация, когда дворники не возвращаются в исходное положение. Убедитесь, что дворники одеты на шлицы правильно, проверьте моторчик, и трапецию, возможно она выставлена не правильно

Обратите внимание на кривошип элемент привода стеклоочистителей, перед демонтажем того или иного элемента вам следует запомнить его положение и при сборке ничего не перепутать

  1. Проблема может заключаться и в самом приводе (моторчике) или его выключателе, в таких случаях вам предстоит ремонт или полная замена вышеуказанных элементов.

Причин, по которым дворники не возвращаются на место может быть не мало, от банальных до очень сложных, предусмотреть и перечислить их все довольно сложно, все зависит от конкретной модели авто и самой поломки. Если у вас ничего не вышло, обратитесь к специалистам, на СТО вам обязательно помогут устранить эту неприятную неисправность. На этом наша статья о неисправностях дворников заканчивается, до новых встреч, берегите себя.

Альтернатива

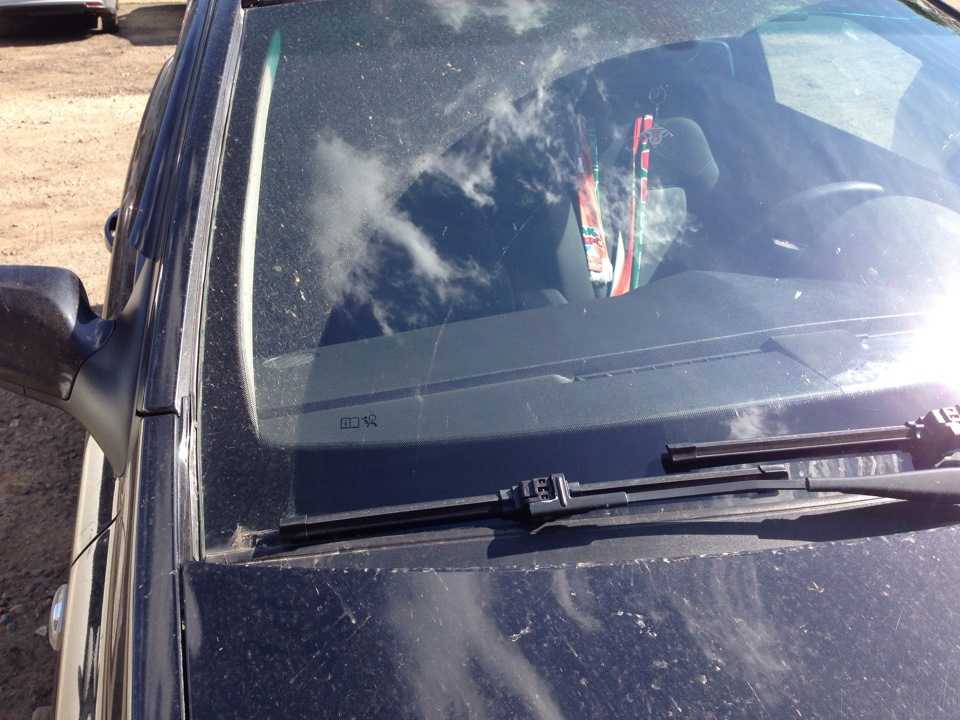

При выборе дворников значение имеет не только их размер, но и устройство, а также изготовитель. Для ВАЗ 2110 всех годов выпуска для дворника, со стороны водителя или пассажира один размер — 20″ (длина дворника 508 мм).

Однако следует знать, что обычно можно размер увеличить до 53 см, но не более, иначе стеклоочистители не будут справляться с поставленной перед ними задачей, да и привод может подвести, ведь поводок не рассчитан на такую нагрузку. К тому же, такие дворники скрипят во время работы, могут работать рывками.

Если размер подобран неправильно, то механизм быстрее выйдет из строя. В принципе, многие пользуются «родными» дворниками ВАЗ, и довольны ими. Но возможна доработка стеклоочистителей других фирм, зачастую – более высокого качества.

Например, для многих весьма привлекательны бескаркасные щетки (особенно – Бошевские). Они компактны, имеют особый механизм поводка. Однако на ВАЗ они не особенно красиво смотрятся, поскольку крепеж их на поводок обычного каркасного дворника получается массивным. Таким щеткам требуется доработка.

На модели ВАЗ 2112/2111 установлен задний дворник, его размер 11″ (27,9 см).

Как обычная замена, так и доработка дворников начинаются с отсоединения минусовой клеммы АКБ. Затем нужно потянуть дворник на себя, снять щетки.

Если есть декоративная накладка, ее следует снять. Открутить болт, снять старый дворник. Обязательно сверьте размер нового стеклоочистителя со старым. Будет лучше, если размер стеклоочистителя на ВАЗ 2110 не превышает своего предшественника более чем на 2 см. Установите все в обратном порядке.

Проверьте, не скрипят ли новые щетки, и как они подчиняются «командам» переключателя. Они должны быстро работать на высоких оборотах моторчика, и медленно – при не высоком, а также прерывистом режимах. Вот, собственно, и весь ремонт дворников ВАЗ.

Итого

Отказ стеклоочистителей может произойти по вполне банальным причинам:

  • cгорел предохранитель F5;
  • окислились или обгорели клеммы соединительных колодок;
  • вышли из строя провода;
  • сломалось реле К5 524.3747;
  • приказал «долго жить» подрулевой переключатель;
  • ослабла гайка, притягивающая кривошип трапеции к шестерне редуктора;
  • открутились гайки крепления рычагов к валам трапеции;
  • щетки примерзли к стеклу.

Нередко дворники на моделях семейства ВАЗ 2110 не работают из-за неисправностей сложного уровня:

  • окисление/обгорание, недостаточная сила прижатия контактов концевого выключателя, расположенного на крышке редуктора;
  • зависание щеток в моторедукторе;
  • обгорание/загрязнение коллектора;
  • обрыв в обмотке якоря;
  • выкрашивание зубьев шестерен в редукторе.

Дворники ВАЗ 2109: приемы обследования и реабилитации

На «девятке» реализована классическая схема стеклоочистителей: подрулевой переключатель через реле (прерывистые режимы) или напрямую подает питание на электродвигатель, заставляющий вращаться звенья связи редуктор – кривошип – трапеция – щеткодержатели. Многолетняя практика демонстрирует, что

Переборка стартера на автомобилях ВАЗ десятой модели

С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить – проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно. Для начала надо установить причину неисправности. Основными факторами, по

Причины поломок мотора и методы их устранения

Каждый водитель сталкивается с такой проблемой, когда его автомобиль выходит из строя и не заводится. Причиной этому часто становится неисправность в работе стартера. Он представляет собой определенный электромотор, использующий для получения питания аккумулятор. Основные неисправности и их

Определение причин неисправности стеклоочистителя на автомобиле ВАЗ

дворникиЕсли вдруг на вашем автомобиле перестали работать дворники, это не повод для паники. Устройство это довольно простое и при желании каждый может самостоятельно устранить причину неисправности, следуя дальнейшей инструкции. И так, давайте выясним почему не работают дворники на вашем ВАЗ-2105.

Как обнаружить и устранить неполадки в системе стеклоочистителей автомобиля Лада Калина

Устройство системы стеклоочистителя представляет собой довольно простую схему. При желании, любой автовладелец в состоянии разобраться в причине неисправности и устранить ее самостоятельно.

Ремонт стеклоочистителей на автомобиле ВАЗ 2109

Дворники являются очень важной деталью оснащения автомобиля. Их функции особенно пригодятся в осенне-зимний период
