Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

• прикуривание двигателя машины от авто с заведенным силовым агрегатом;
• ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
• монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
• демонтаж зажимов батареи при заведенном двигателе;
• активация стартерного устройства с отключенной силовой шиной;
• негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
• повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
• случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
• механические повреждения устройства, которые могут произойти в случае аварии;
• ошибки, допущенные при перепрошивке девайса;
• неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

• электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
• двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
• при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
• на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
• различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
• троение мотора машины;
• на электронные устройства и оборудование перестало подаваться питание;
• на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

1. Выявление места повреждения в функционировании модуля.
2. Повторное измерение параметров сопротивления.
3. Поиск точки крепления электропроводника.
4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости на самом деле является полупроводниковым термистором. Чем ниже температура охлаждающей жидкости, тем больше сопротивление. С другой стороны, чем меньше сопротивление, тем горячее антифриз и, соответственно, сам двигатель.

Какую функцию выполняет датчик: используется для определения температуры охлаждающей жидкости в двигателе. Электронный блок управления двигателем корректирует время впрыска топлива и зажигания в соответствии с сигналом, поступающим от температуры охлаждающей жидкости. В случае превышения температуры охлаждающей жидкости электронная система предупреждает водителя об опасности перегрева двигателя. В том числе благодаря датчику компьютер включает вентилятор охлаждения, когда температура охлаждающей жидкости начинает расти больше рабочей температуры двигателя.

Признаки неисправности: когда датчик температуры охлаждающей жидкости выходит из строя (обычно плохой контакт, короткое замыкание, разомкнутая цепь, но в большинстве случаев плохой контакт), на приборной панели, как правило, появляется индикатор неисправности двигателя «Check engine». Датчик температуры охлаждающей жидкости на приборной панели всегда показывает максимум 120 градусов Цельсия. При этом мощность и тяга двигателя существенно падают, поскольку блок управления двигателем должен включить аварийную программу (есть не во всех моделях автомобилей). При сканировании ошибок с помощью диагностического сканера в электронной системе считается код неисправности P003D. Также, если датчик температуры выходит из строя, автомобиль может испытывать трудности с запуском в холодном состоянии. Кроме того, может наблюдаться ненормальный расход топлива.

Распространенные неисправности ЭБУ и их причины

Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

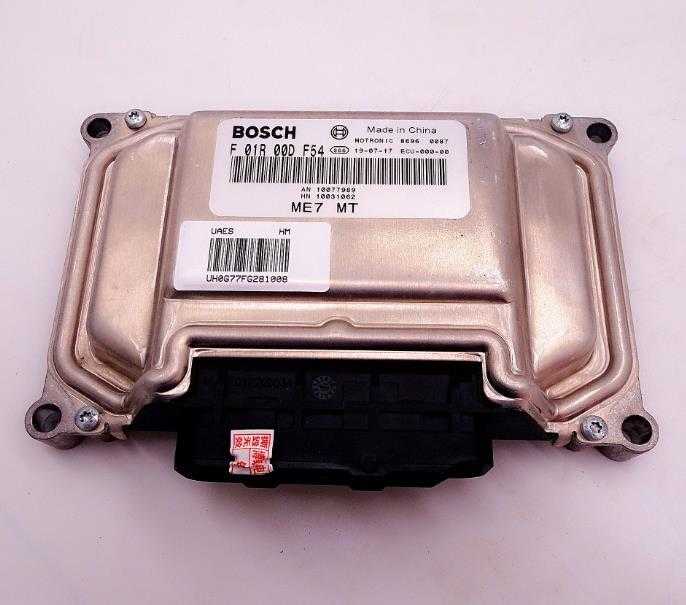

Контроллер электронной системы управления мотором российского производства

По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

Но это — только одна из самых распространенных причин, по факту их значительно больше:

1. Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.
2. Контроллер ЭСУД перегрелся, такая проблема обычно появляется в результате температурных перепадов. На практике известны случаи, когда при низких отрицательных температурах водители заводили двигатели на высоких оборотах, пытаясь обеспечить точный запуск силового агрегата. В этот момент и мог возникнуть перегрев.
3. Воздействие на контроллер ЭСУД коррозии. Образование коррозии на структуре модуля может быть обусловлено перепадами влажности воздуха в салоне, а также скоплением конденсата или попаданием влаги в моторный отсек транспортного средства.
4. Нарушение герметизации девайса. Такая проблема приведет к причине неисправности, описанной выше — в частности, попаданию воды в конструкцию модуля.
5. Если нет связи с ЭБУ то такая неисправность могла быть вызвана вмешательством посторонних в систему управления, что могло способствовать нарушению целостности конструкции. К примеру, если от аккумулятора авто пытались «подкурить» другой автомобиль, при этом двигатель первого был заведен, также с АКБ при работающем моторе могли быть отсоединены клеммы. Кроме того, проблема могла возникнуть в результате того, что при подключении АКБ была перепутана его полярность, то есть клеммы были соединены неправильно. В некоторых случаях неисправность может появиться после включения стартерного узла, к которому не была подключена силовая шина.

Блокировка и нагрев тормозов

В большинстве случаев проблема блокировки или нагрева тормозов связана с повреждением или износом тормозных суппортов, а точнее с захватом поршня в суппорте. Путешествуя по городу на небольших расстояниях на низких скоростях, проблема может быть даже незаметной, но если мы отправимся в поездку и едем со скоростью более 100 км / ч, неисправность может привести к трагедии. Поврежденные, перегретые или неэффективные тормоза — самый короткий путь к очень опасным ситуациям.

Размытые направляющие зажима также могут быть проблемой, поскольку они не позволяют зажиму свободно перемещаться относительно хомута. Бывает, что колеса застревают из-за сильно изношенных тормозных колодок или дисков, а также из-за заблокированного троса стояночного тормоза. Сгоревшие тормозные колодки или забитые гибкие шланги могут произвести плохое впечатление. Помните, что проблемы с тормозами никогда не следует недооценивать и откладывать! Также следует помнить, регулярно проверять количество тормозной жидкости и ее периодическую замену.

Причины выхода из строя ЭБУ: к чему следует быть готовым?

Сначала, электрический блок управления автомобилем, либо же просто ЭБУ, — это очень сложное и принципиальное компьютерное оборудование. В случае неисправности этого устройства, может проявляться неправильная работа всех других авто систем. В отдельных случаях автомобиль может не работать вообщем, включая отказ коробки, зарядных устройств и контрольных датчиков.

Электрические блоки бывают различные и могут управлять различными устройствами. При всем этом, все системы все равно интенсивно ведут взаимодействие меж собой и передают важную информацию для регулировки всех функций. Самый основной из их – это ЭБУ мотора автомобиля. Невзирая на конструктивную простоту, он делает массу сложнейших задач:

1. Контроль впрыска топлива в камеру сгорания автомобиля.

2. Регулировка дроссельной заслонки (как во время езды, так и во время работы двигателя на холостом ходу).

3. Управление работой системы зажигания.

5. Управление фазами газораспределения.

6. Контроль температуры охлаждающей жидкости.

Если говорить конкретно о ЭБУ двигателя, то все полученные им данные могут также учитываться и при работе антиблокировочной системы тормозов, и при работе системы пассивной безопасности, и в противоугонной системе.

Причины выхода из строя ЭБУ могут быть самыми разнообразными. В любом случае, ничего хорошего это автовладельцу не предвещает, поскольку данное устройство не подлежит ремонту. Даже на станциях технического обслуживания его просто меняют на новое. Но, как бы там ни было, необходимо очень детально разобраться в том, что же может вызвать поломку. Благодаря этим знаниям вы сможете в будущем обеспечить максимально возможную защиту устройства от подобных неприятностей.

Как отмечают автоэлектрики, наиболее часто ЭБУ выходит из строя из-за перенапряжения в электрической сети машины. Последнее, в свою очередь, может возникать из-за короткого замыкания одного из соленоидов. Однако, это не единственная возможная причина:

1. Поломка устройства может возникнуть из-за любого механического воздействия. Это может быть случайный удар или очень сильные вибрации, способные вызывать появление микротрещин в платах ЭБУ и местах спайки основных контактов.

2. Перегрев блока, который чаще всего возникает из-за резкого перепада температур. К примеру, когда вы на сильном морозе пытаетесь завести автомобиль на больших оборотах, выжимая максимум из возможностей автомобиля и всех его систем.

3. Коррозия, которая может возникать из-за перепадов влажности воздуха, а также из-за попадания воды в подкапотное пространство автомобиля.

4. Попадание влаги непосредственно в сам блок управления вследствие разгерметизации устройства.

5. Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

Если от автомобиля хотели «прикурить», предварительно не заглушив двигатель.

Если с автомобильного аккумулятора сняли клеммы, предварительно не заглушив двигатель.

Если были перепутаны клеммы во время подключения аккумулятора.

Если был включен стартер, но к нему не была подсоединена силовая шина.

Однако, что бы ни стало причиной неисправности ЭБУ, любые ремонтные работы могут осуществляться только после осуществления полной профессиональной диагностики. В целом же, характер неисправности устройства подскажет вам о неисправностях в других системах. Ведь если их также не устранить, то новый блок управления перегорит так же, как и старый. Для чего предназначен блок управления двигателем, как проверить блок управления

Именно поэтому в случае перегорания ЭБУ очень важно установить истинную причину поломки и сразу же устранить ее

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр

Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

17 167

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

24 дек

Ремонт Двигатель и его компоненты

10 560

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

24 дек

Ремонт Электроника и оборудование

10 203

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

28 дек

Статьи Двигатель и его компоненты

10 012

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки — это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

09 янв

Статьи Двигатель и его компоненты Система зажигания

9 820

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

17 дек

Автоновости

9 131

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

8 064

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное — мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься — почему мои тормоза дымят? Дымящиеся тормоза — это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

09 фев

Двигатель и его компоненты Система зажигания

6 916

Nissan Qashqai 2 2.0 — Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

5 954

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

24 дек

Топливная система Электроника и оборудование

4 815

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

05 авг

Электроника и оборудование Прочее по ремонту

4 011

Как устранить ошибку Benz Xentry «2221-45 No access authorization»

Когда вы запускаете диагностическое программное обеспечение Mercedes Benz Xentry, вы можете обнаружить, что оно выдает ошибку На сервере не было найдено прав доступа (No access authorization) для XENTRY Diagnosis. Вы должны обратиться в службу поддержки пользователей. Здесь вы получите руководство, как решить эту проблему.

Автомобили из 90-х

В 90-х годах прошлого столетия наблюдалось пересечение классических технологий (жгуты с проводами) и современных наработок (внедрение CAN-шины, массовое появление систем безопасности и сервоприводов для повышения комфорта).

Надо понимать, что в машине старше 20 лет часть электроприборов уже может просто не работать. Накладывают отпечаток на состояние электроники эксплуатация и, соответственно, обслуживание.

Главное, что нужно проверить в машине из 90-х

1. Генератор. Производитель бортового электричества за такой срок службы автомобиля уже либо бывал в мастерской, либо менялся. Здоров ли ещё агрегат, можно понять, подключив вольтметр или мультиметр к аккумулятору и заведя мотор. Если стрелка прибора покажет от 13.5 до 14 В — это хорошо, «гена» в порядке. Менее 13 В — плохо, должным зарядом он аккумулятор не обеспечивает.

2. Состояние проводки. Проводов в легковой машине проложено по несколько километров, поэтому всю проверить её нереально. Есть дедовский способ, как выявить утечку тока из-за состарившейся изоляции и колхозных подключений. Врубите поворотники, включите свет фар, посмотрите подсветку приборов — не пульсирует ли в момент мигания? Если да, то вопрос либо к генератору (см. п. 1), либо где-то потерялась масса.

3. Автомагнитолы, сигнализации, противотуманки. В машинах из 90-х уже редко встретишь родную аудиосистему, а фирменную противоугонку тем более. Мафоны и сигналки наши спецы часто устанавливали небрежно, и за годы эксплуатации либо оголилась скрутка, либо дверь перетёрла проводок к динамику или центральному замку. Это часто приводит к пожару, потушить который непросто даже на самом раннем этапе, — «коротыши» прячутся в недрах панели приборов, и под пластик даже с самым мощным огнетушителем не подлезть.

Безалаберная установка сигнализации не раз становилась причиной пожара

Загляните под торпедку, посмотрите состояние проводов, где возможно: в дверных проёмах, под капотом и в багажнике. Работу небрежных электриков обычно видно сразу. Противотуманки и самодельные ДХО подключаются к сети тоже непросто, поэтому проверьте их подключение, если имеются.

4. Аккумулятор. Батарею нужно проверять в любой машине, т. к. даже в новой из-за глюков электроприборы могут высосать заряд за месяц. Подключите вольтметр, чтобы замерить напряжение (или, как говорят физики, ЭДС) между клеммами. Без нагрузки напряжение здоровой батареи должно показать 12.6–13 В. Если напряжение менее 11.8 В, аккумулятор необходимо заменить или подзарядить (добавить электролита, если он обслуживаемый).

На клеммах аккумулятора частенько заметны окисления. О чём говорит? Это показатель состояния батареи и просто халатного отношения. Когда на клеммах образовывается белый налёт или наросты (по виду напоминают стиральный порошок), то проверьте, надёжно ли они сидят на токовыводе.

Болтающиеся клеммы не создают постоянного контакта, и в один «прекрасный» момент вы не сможете завести машину — окисление металла сделает своё дело, и ток к клемме не пойдёт. Если же затяжка хорошая, то, возможно, под токовыводом батареи есть трещины, и подтекающий электролит создаёт благоприятную почву для «цветения». Аккумулятор придётся нести в ремонт или менять. Проверить сразу надо и клемму: такая среда быстро разрушает металл, и провод от неё может вскоре отвалиться, оставив вас на стоянке без электричества.

5. ABS. Лампа неисправности антиблокировочной системы маячит чаще всех других на стареньких машинах. Из-за неисправного блока или датчиков, конечно, машина не заглохнет в дороге и не загорится, но имейте в виду, что в экстренной ситуации АБС может сыграть важную роль.

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• управление и контроль за впрыском топлива в инжекторных двигателях;
• контроль за зажиганием;
• управление фазами газораспределения;
• регулировка и поддержание температуры в охлаждающей системе двигателя;
• контроль за положением дроссельной заслонки;
• анализ состава выхлопных газов;
• контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

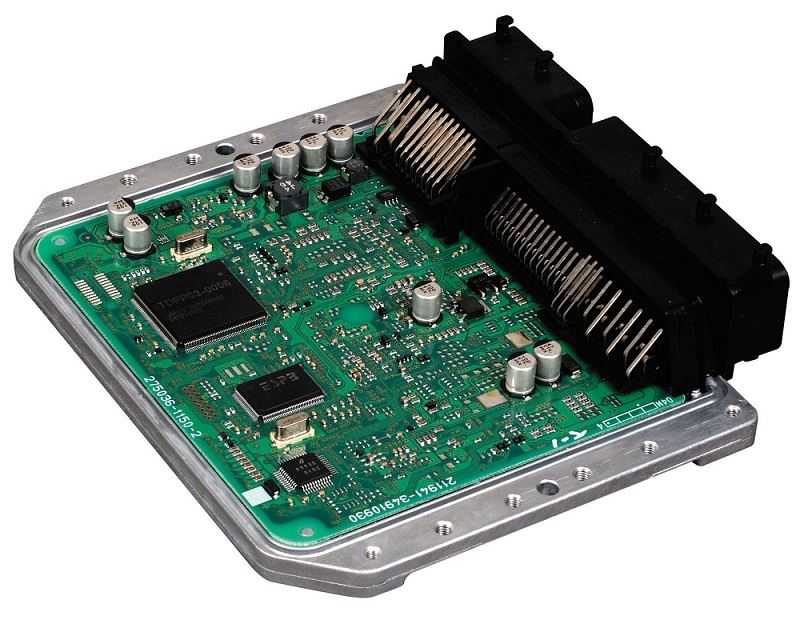

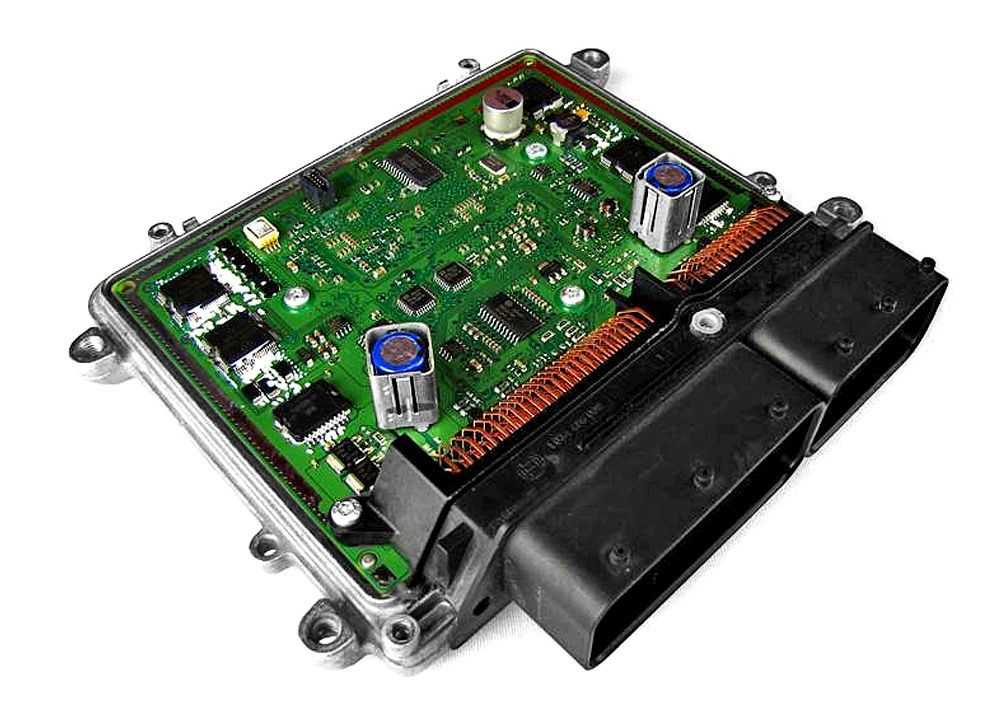

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

• ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
• ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
• ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

• перегрузка, воздействие короткого замыкания;
• влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Модуль контроля двигателя

Его можно назвать одним из главных, поскольку этот электронный блок отвечает за сердце машины – ее мотор. ЭБУ получает информацию со множества датчиков, анализирует ее, основываясь на заложенных в прошивку алгоритмах, и посылает соответствующие сигналы на различные исполнительные устройства.

ЭБУ двигателя обменивается с другими элементами внутренней системы автомобиля по шине, называемойCAN (CANbus), объединяющей всю электронную начинку транспортного средства в сеть. Основные блоки, с которыми «общается» ЭБУ мотора:

• АКПП;
• антиблокировочная (ABS) система;
• стабилизирующие системы;
• тормоза;
• блок обеспечения безопасности;
• модуль курсовой устойчивости;
• круиз-контроль;
• климатическая установка.

Основные задачи ЭБУ двигателя:

• управление процессом зажигания;
• если двигатель инжекторный, то и управление системой впрыска;
• контроль за газораспределением мотора;
• слежение за датчиком дроссельной заслонки;
• поддержание целевой температуры в охлаждающей системе;
• анализ состава отработанных газов и контроль подсистемы рециркуляции таковых.

На датчики ЭБУ приходят данные с датчиков коленвала, сообщающие его частоту вращения и текущее положение. Блок считывает скорость автомобиля, параметры напряжения тока в бортовой электросети, и множество другой информации. В ЭБУ встроена система самодиагностики, которая зажигает сигнал CheckEngine на приборной панели в случае неполадок. Параллельно с этим в память ЭБУ записывается код обнаруженной ошибки, который в дальнейшем можно считать через сервисный разъем с помощью специального устройства и ПО. Это помогает определить неполадку.

На современных автомобилях часто используется диагностический универсальный разъем OBD2:

К нему подключается любое устройство, работающее по этому протоколу и умеющее «читать» данные из памяти.
