Какими приборами выполняется подмотка электронных спидометров?

Учитывая имеющееся многообразие машин и способов обработки данных со спидометра, создано несколько различных вариантов, позволяющих корректировать показания пройденного пути. Схема такого устройства может быть выполнена как на дискретных элементах, так и на микропроцессорных системах, но все готовые изделия делятся на следующие типы:

CAN крутилка

Этот прибор предназначен для использования на современных машинах. Здесь надо знать, что CAN – специальная шина, по которой происходит обмен данных между блоками электроники автомобиля. И его схема подразумевает наличие диагностического разъема, через который, зная протокол обмена, можно получить доступ к отдельным устройствам.

Соответственно, благодаря этому можно корректировать содержание нужных ячеек памяти, добиваясь желаемого результата. Обнаружить диагностическим оборудованием, что происходило изменение ячеек памяти, невозможно.

Купить качественную крутилку можно на сайте https://can-podmotka.ru

Импульсная крутилка к OBDII

Это устройство предназначено для использования с иномарками, не имеющими шины CAN. Данный прибор подключается через специальный диагностический разъем OBDII. В данном случае на спидометр поступает последовательность импульсов, имитирующих сигналы с датчика скорости, вследствие чего показания пройденного пути меняются.

Генератор скорости

Данная схема осуществляет имитацию датчика скорости. Вместо него включается генератор и выдает последовательность импульсов, поступающих на спидометр и вызывающих изменение его показаний. Подходит в большей степени для электромеханических приборов и отечественных автомобилей – ВАЗ, УАЗ и прочих, выпущенных до 2006 года.

Крутилка спидометра ABS

Подходит для машин, оснащенных ABS. Ее работа основана на контроле скорости движения и вращения колеса. Крутилка, подключенная к соответствующему разъему, имитирует работу колес, и контроллер, получая эту информацию, начинает изменять показания спидометра.

Устройство для подмотки можно сделать самостоятельно или купить уже готовое, но самое главное определить, можно ли его использовать на данной машине. В случае неправильного применения можно просто сжечь электронику.

Как это ни покажется странным, но порой более актуальной становится не скрутка спидометра, а наоборот, его подмотка. Существует целый ряд причин, как объективных, так и субъективных, заставляющих делать подобное. Создан не один прибор, позволяющий решать поставленную задачу, причем можно выбрать устройство, учитывающее дату выпуска конкретного автомобиля и позволяющее проводить данную процедуру без последствий.

» alt=»»>

Это будет рубрика самоделки. У каждого наверное в жизни встречалось, что хотите что-то купить, а нет в продаже или даже вообще не существует. Поэтому здесь на помощь приходит наш ум и смекалка. Как говорится не бывает безвыходных ситуаций. Тут же я расскажу как сделать прибор для намотки пробега.

Замена датчика скорости

Когда при езде стрелка спидометра остаётся неподвижной и замерла информация на ЖК экране, нужно убедиться в том, что «виноват» в этом именно датчик скорости. Для этого поступают следующим образом:

1. Автомобиль УАЗ Патриот загоняют на яму.
2. Размыкают контактную фишку датчика.
3. К центральному контакту ответной части фишки прикладывают щуп пробника с током 12 В.
4. Если стрелка спидометра «ожила», то это значит, что датчик пришёл в негодность. В противном случае нужно искать обрыв провода.

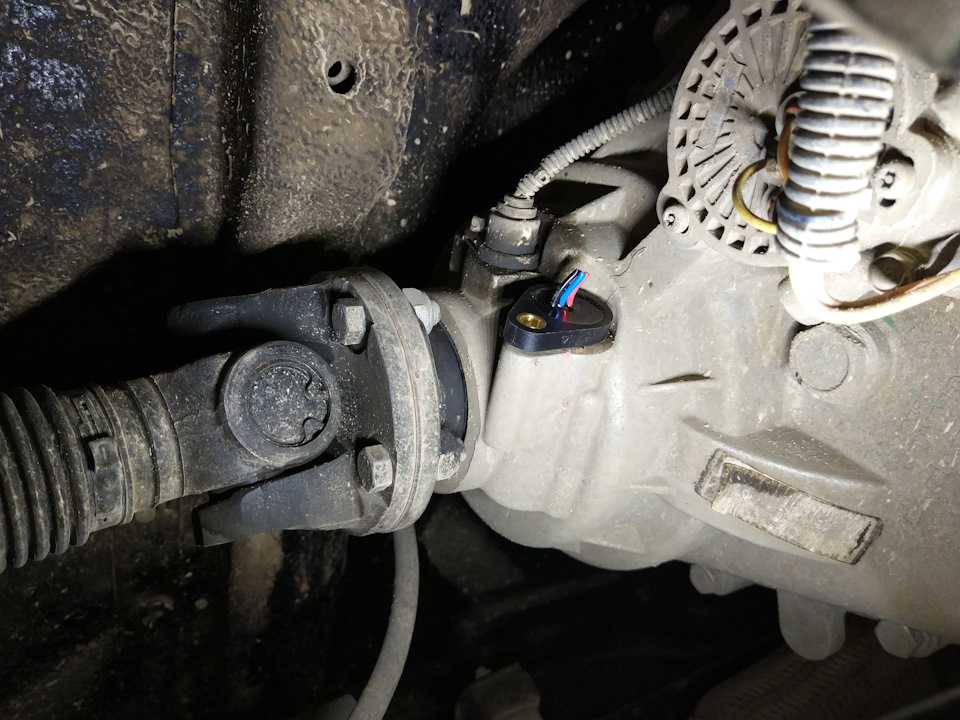

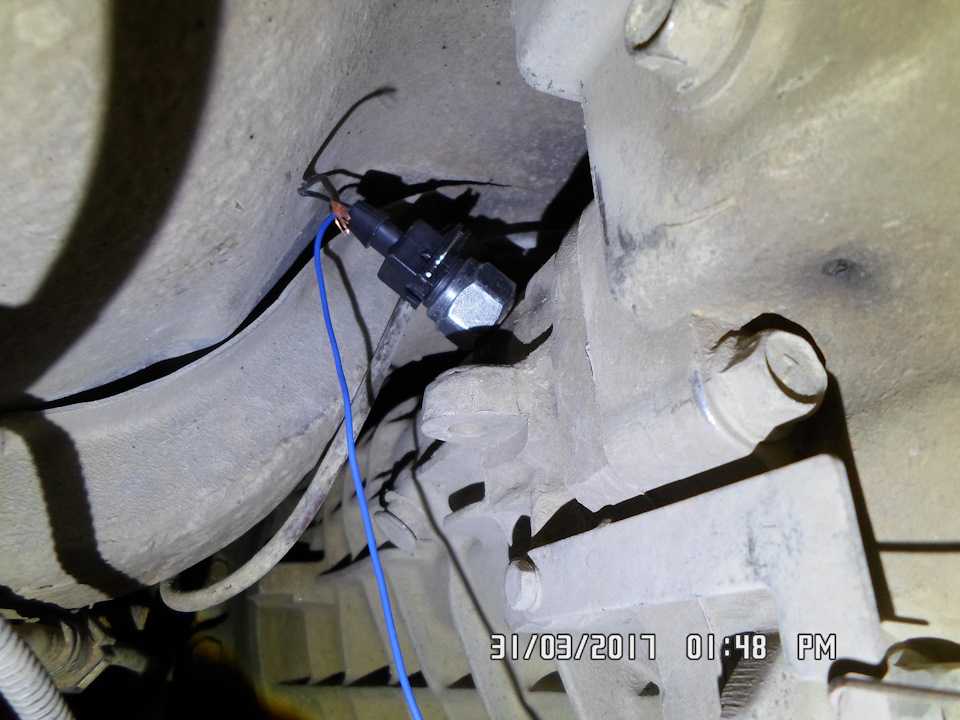

Где находится датчик:

Сама операция замены старого устройства на новый датчик не вызывает особых сложностей:

1. Накидной головкой отворачивают болт крепления. Если он не подается, используют аэрозоль WD-40.
2. Размыкают контактный блок.
3. В посадочное отверстие раздаточной коробки вставляют новый датчик, закручивают болт и соединяют две части контактного блока.

При покупке запчасти нужно обращать внимание на наличие сертификата качества и приобретать товар известных брендов. При несоблюдении этих условий, водитель в дороге рискует попасть в неприятную ситуацию в связи с выходом из строя прибора измерения скорости

Источник

Диагностика и замена датчика скорости и других контроллеров управления двигателем на УАЗ Патриот

Установить датчик скорости УАЗ Патриот необходимо уметь каждому владельцу такого автомобиля. Обращаться из-за такой мелкой поломки в автосервис может быть просто невыгодно. Тем более, что замена данной детали крайне простая и не требует от вас каких-то сложных навыков и прочего. Об этом и других датчиках автомобилей УАЗ Хантер и Патритор – в нашей статье. Щиток приборов, к которым подключаются датчики На современных автомобилях марки УАЗ устанавливается электронный спидометр, который получает данные от датчика скорости. Если точнее, спидометр считывает частоту вращения вала контроллера и преобразует их в понятные водителю данные о скорости движения автомобиля. Количество оборотов вала же преобразуется в пройденным автомобилем путь. Принцип работы тот же, что и на автомобилях ВАЗа, как и других датчиков. Первые модели УАЗ Хантер оснащались более старой моделью спидометра иностранного производства, AP 20.3802. На современных же ставится 85.3802 или 852.3802, производства компании Автоприбор из города Владимир. Они полностью взаимозаменяемые. Новый электронный спидометр

Для спидометров 85.3802 или 852.3802 устанавливаются датчики с номерами 34.3843, 341.3843, 342.3843, 352.3843 и AP 68.3843 RAR. На картинке выше вы можете найти значение трех контактов вывода с данного элемента, где:

Помимо этого контроллера, в машинах УАЗ Хантер также устанавливают и другие датчики. Наибольшее значение для работоспособности автомобиля имеет ДПКВ и трамблер с датчиком Холла. В ролике ниже рассказывается о том, как устранить частую причину поломки спидометра (автор видео — UAZ Вилейка).

Датчик положения коленвала на автомобилях УАЗ Патриот ставится типа DG-6 0261210113 фирмы Bosch или 23.3847. Конструкция у этих устройств одна. Катушка индуктивности с сердечником реагирует на любые колебания магнитного поля вокруг нее. Эти колебания происходят из-за вращения диска синхронизации с зубьями. Таким образом системы автомобиля получают данные о том, как вращается коленчатый вал. Чтобы произвести замену данной детали, вам требуется сделать следующее:

• отключите электрический контакт, который идет от нее;
• отогнув хомуты жгута проводов к впускной трубе и блоку цилиндров, потяните его вниз, чтобы извлечь;
• теперь выверните, используя ключ на «10» из блока цилиндров;
• установка новой детали осуществляется в порядке обратном демонтажу.

При монтировании учитывайте, что расстояние между сердечником и зубьями синхронизации должно быть от 1 до 1,5 мм.

Скорости

Регулятор скорости с колодкой проводов Этот элемент располагается снизу на коробке передач. Проще всего к нему подобраться, если поставить машину на яму. Для того, чтобы заменить контроллер, необходимо делать так:

• снимите клемму минус с АКБ;
• отжав защелки, снимите колодку с проводами с датчика;
• само устройство вывинчивается при помощи ключа на «22»;
• новая деталь устанавливается в обратном порядке.

Будьте осторожны с затяжкой, достаточно легко сорвать резьбу, если переусердствовать.

Трамблер с датчиком Холла

Датчик Холла является важным элементом системы зажигания современного автомобиля. Он имеет три клеммы с проводами, к одной подходит «масса», к другой плюс с напряжением в 6 В. Третья отправляет импульсный сигнал коммутатор. Чтобы заменить данную деталь, вам нужно будет в первую очередь демонтировать сам трамблер. Далее, вам нужно осуществить следующие действия:

• снимите крышку с механизма, совместите метку механизма газораспределения с меткой коленвала;
• запомнив положение трамблера, открутите крепежи гаечным ключом;
• вытащите вал из трамблера;
• отсоедините клеммы с проводами, затем открутите датчик;
• оттяните регулятор, чтобы вытащить датчик;
• установка нового производится в порядке обратном демонтажу.

«Как быстро проверить ДПКВ УАЗ Патриот»

В этом видео рассказывается, как быстро протестировать работу ДПКВ (автор ролика — Михаил Ширшов). Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник

Пошаговое подключение моталки

С раздаткой без датчика скорости, которая входит в комплектацию усовершенствованных версий УАЗ Патриот выпуска 2016-2019 гг., подмотка подключается по следующему алгоритму:

• в диагностический разъем ОБД2 вставляется соответствующий штекер прибора;

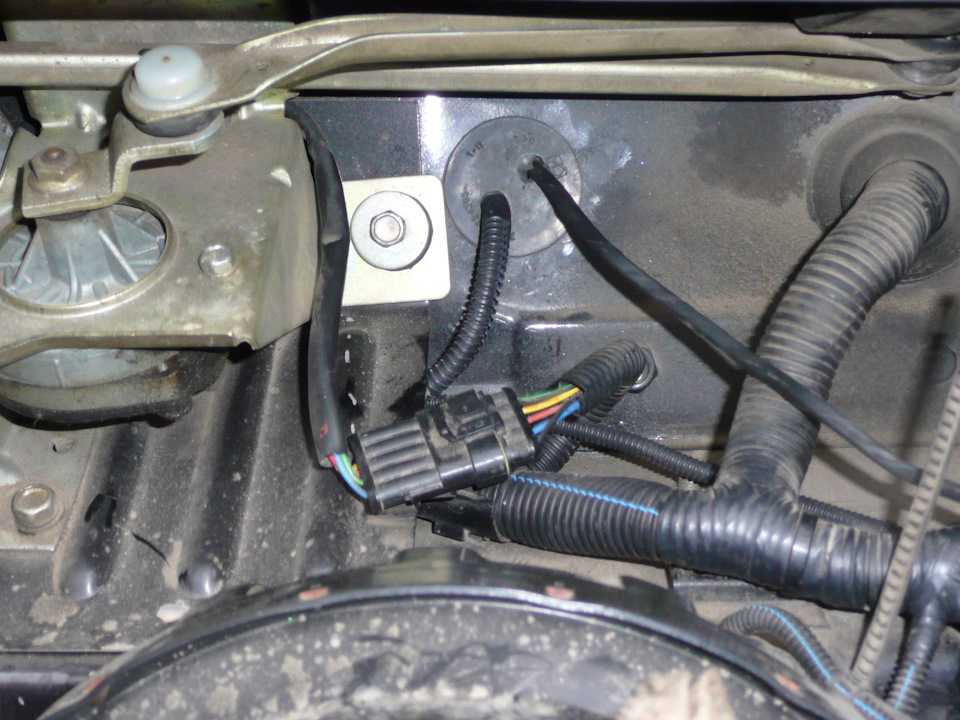

• из АБС под капотом вынимается предохранитель;

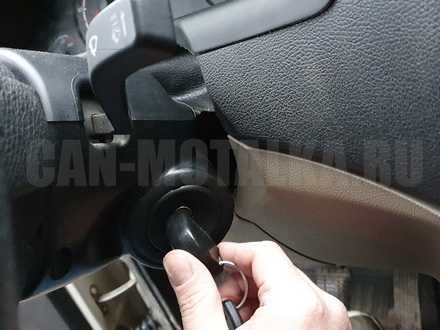

• запускается двигатель включением зажигания.

При отключении ABS намотанные значения заносятся в память электронного блока управления. При игнорировании этого пункта диагностика выявит расхождение показаний на приборной панели с данными «черного ящика».

В некоторых моделях внедорожника УАЗ Патриот, произведенных в интервале 2016-2017 гг., на раздатку установлены датчики скорости. Для таких автомобилей невозможно подключение моталки без небольшой доработки электрического привода.

• демонтировать минусовую клемму АКБ (подготовительный этап);
• снять крышку с приборной панели, отсоединить липучку, удерживающую кожаную накладку на рулевой колонке;
• крестовой отверткой открутить саморезы крепления;
• после отключения жгута кабелей вынуть щиток, к сигнальному подсоединить дополнительный провод;
• участок соединения закрепить пайкой и заизолировать;
• диагностический разъем, расположенный под рулевым колесом, вытолкнуть за комплект предохранителей;
• для правильного использования подмотки потребуется инструкция изготовителя со схемой подключения проводов.

Дополнительный кабель служит для обеспечения надежного контакта корректора-намотчика с разъемом диагностики. Обоснование применения — различия в геометрии, затрудняющие соединение.

После сборки элементов салона и установки спидометра на место можно подключать крутилку. Для корректировки скорости наматывания нужно прокручивать ось на торце моталки. Намотка начинается при включении зажигания. Настраивается работа подмотки выявлением положения колес, при котором не блокируется сигнал электронного прибора. Для этого следует проехать небольшое расстояние.

УАЗ Патриот, не работает спидометр

Столкнувшись с тем, что на УАЗ Патриот не работает спидометр, владельцы пытаются самостоятельно отыскать причину поломки. Рассматривая данную проблему, нужно помнить, что автомобили разных годов выпуска оснащены разными марками двигателей, поэтому каждое авто этой модели имеет специфическую электрическую схему спидометра. Кроме того, в использовании встречаются и карбюраторные Патриоты.

Если на УАЗ Патриот не работает спидометр, найти причину поможет знание принципов работы данного датчика. На инжекторных моделях на спидометр от датчика скорости направляется информация о количестве вращений вторичного вала раздатки. Датчик скорости находится в районе тормозного барабана ручника. Когда на УАЗ Патриот перестает работать спидометр, стоит проверить элементы данного узла. Для проверки можно заменить датчик аналогичным датчиком с рабочей машины либо обратиться в центр техобслуживания, где есть приборы для диагностики выходного сигнала с датчика скорости.

Бортовой компьютер при неисправном датчике скорости выдаст ошибку «0500». При ее появлении, придется приобрести новый датчик. Если этот элемент исправен, приступаем к проверке целостности контактов и проводов, направляющихся к датчику скорости. Особенно внимательно проводится проверка пучка проводов в месте перехода из автомобильного салона под пол. Это место располагается под ногами заднего пассажира, сидящего с правой стороны.

Если в этой области нарушений не обнаружено, а спидометр на УАЗ Патриот не работает, придется снять приборный щиток и отвезти на диагностику к профессиональному автоэлектрику. Если мастер не сможет устранить поломку, лучше приобрести новый приборный щиток, так как в продажу отдельные части этого элемента не поступают.

Причиной поломки спидометра может оказаться и сгоревший десятиамперный предохранитель с индексом F22. Так как предохранитель отвечает за защиту электрической цепи элементов приборной панели и задних стопов, при его сгорании функционировать не будет не только спидометр, но и другие приборы.

Не работать спидометр может и по причине ослабленных гаек, соединяющих спидометр с гибким валом и раздаточной коробкой. Устранить проблему легко: достаточно затянуть эти гайки. При оборванном тросе спидометра он также не станет работать. Бывает так, что указатель скорости не функционирует по причине заевшего валика.

При некоторых видах поломок стрелка спидометра прыгает, но не показывает точную скорость. Это может быть вызвано неправильно установленным гибким валом или нарушением крепления. Вернуть спидометр в рабочее состояние позволит закрепление вала на скобках и правильная установка. Если в оболочке гибкого вала недостаточно смазки, работа спидометра будет нарушена. Если при проведении диагностики проблема так и не найдена, стоит обратиться к профессионалам для обнаружения и устранения поломки, приведшей спидометр в нерабочее состояние.

Устройство, назначение и типы раздаток УАЗ Патриот

Полнофункциональной раздаточной коробкой, обычно, оснащаются легковые автомобили с повышенной проходимостью – такие как УАЗ Патриот. К основным ее задачам можно отнести:

• передачу крутящего момента между обоим ведущим мостам таким образом, чтобы обеспечить хорошую проходимость транспорта;
• достижение крутящего момента, который требуется для преодоления сопротивления колесному качению при движении по бездорожью или на подъемах;
• обеспечение устойчивого перемещения авто на малой скорости в процессе работы двигателя в режиме наибольшего крутящего момента.

Раздаточная коробка УАЗ Патриот состоит из чугунного картера, в котором расположены четыре вала: ведущий, промежуточный и валы приводов заднего и переднего мостов, а также шестерни и подшипники. Крутящий момент происходит от ведущего вала коробки передач, к задней части которой картер раздатки и прикреплен соединительными элементами. Ведущий вал со шлицами, входящий в раздатку из КПП, размещен в той же плоскости, что и элементы привода заднего моста. Между двумя подшипниками данного привода помещена шестеренка спидометра.

Устройство раздаточной коробки

Раздатка УАЗ Патриот старого типа и раздатка Даймос отличаются в первую очередь типом управления. В классической раздаточной коробке УАЗ Патриот режимы переключаются механическим рычагом. Механизм управления составляют 2 штока, 2 вилки и муфта. Манипулируя рычагом, можно производить включение полного привода, полного привода с понижающими передачами, а также отключение переднего привода.

В раздатке УАЗ Путриот Dymos используется электромеханическое переключение. Надо лишь повернуть удобный переключатель, не требующий физических усилий, всё остальное проделывает устройство с электромотором. Раздатка Daymos также отличается от прежней более низким уровнем шума и вибрации, большими габаритами и возросшим крутящим моментом. Внутри вместо части шестерней используется цепь.

Благодаря измененной конструкции на 31 % увеличились передаточные показатели пониженного ряда. За счет увеличившегося крутящего момента авто может более уверенно передвигаться по бездорожью. На механических раздатках УАЗ Патриот этого приходилось добиваться посредством тюнинга. Стоимость авто, правда, в итоге тоже существенно возросла.

Такая операция допустима. Однако для этого будет необходимо выполнение масштабного объема работ, включающих замену целого ряда деталей. В том числе карданных валов, привода ручного тормоза, поперечины рамы под КПП, топливопроводов, проводки и прочего.

Почему меняются показатели

Водители увеличивают показания спидометра по следующим причинам:

1. От величины пробега зависят расходы на топливо. При повышении километража появляется возможность списания большего количества горюче-смазочных материалов. Поэтому подавляющая часть корректоров-намотчиков подключается таксистами и экспедиторами.
2. При замене приборной панели или ремонте силового агрегата показания спидометра могут отличаться от фактических. В таких случаях подмоткой корректируются данные.
3. Если на автомобиле установлены диски, не соответствующие заводской комплектации УАЗ Патриот, измерение количества пройденных километров теряет точность, так как в расчетах величины пробега учитывается диаметр колес. Для исправления искаженных данных применяется моталка.

Первая из перечисленных причин не всегда свидетельствует о приписках и мошенничестве. Старые машины часто потребляют горючего больше установленных нормативов. Для компенсации затрат на заправку автомобиля топливом водителям приходится завышать показания спидометра.

Особенности агрегата для УАЗ

На транспорте УАЗ-3160, -31601 и -31605 предусматривается установка электронного тахометра 362.3813, а на УАЗ-31604 – 3672.3813. Агрегат не так часто требует ремонта, однако, если наблюдаются отклонения в траектории движения его стрелки, подобные работы неизбежны. Обычно в таких случаях стрелка характеризуется перемещением прыжками, которое затрудняет точность определения оборотов двигателя.

Для тех, кто хочет сэкономить и имеет терпение предлагается альтернатива: свободный доступ к сложным и простым схемам автомобильных тахометров, по которым его можно сделать своими руками. Проверка агрегата осуществляется на стенде путем сравнения его показаний с эталонным.

Тахометр на УАЗ

Простой вариант схематического изображения

В измерении количества оборотов за основу берутся импульсы прерывателя либо напряжение от свечи. Возможен вариант обеспечения индуктивной связи этой цепи, который представлен в схематическом изображении.

С помощью входной клеммы Х1 может осуществляться настройка тахометра либо подача сигнала с прерывателя. Для автомобилей с четырехцилиндровым 4-тактным двигателем с 3000 об/мин, частота прерывания будет равна 100 Гц, а для 1500 об/мин — 50 Гц. Это обуславливает процесс простой калибровки прибора согласно частоте сети.

Датчик (катушки L1) может быть выполнен магнитной головкой от магнитофона, которая находится рядом с высоковольтной катушкой. В противном случае нужно будет смастерить намотку на проводе, идущего от катушки зажигания к распределителю. Защита входа микросхемы от высоковольтных выбросов напряжения реализуется за счет VD2, которые рекомендуется выполнить TVS-диодом. Индикатор может быть выполнен магнитофонным указателем уровня сигнала или любым другим аналогичным прибором.

Как подключить прибор для намотки пробега ГАЗ, ВАЗ.

Начнем с автомобиля ГАЗ, у меня соболь, он на 100% схож с газелью. Поэтому у них по панелью приборов, в районе педали газа есть колодка, там проводов немного, но среди них есть ЗЕЛЁНЫЙ, вот он и есть наша цель. Выбираем самое невидное место, в оплетке и аккуратненько оголяем, чтобы наш крокодильчик мог запитать линию. И всё включаем в прикуриватель, поворачиваем зажигание и «ваш авто несется со скоростью 150 км/ч». Примерно за час наматывает 150 км, поэтому рассчитывайте время, если оставляете без присмотра намотку.

Теперь рассмотрим ВАЗ, у них у датчика скорости такой же разъем что и аварийное зажигание, тут просто берем и за место датчика цепляем блок АЗ-1. И ваш авто несется со скоростью 150 км/ч, стоя на парковке или пробке))).

Ещё из практики, при подключенной намотке, авто при движении немного тупит, но топлива ест меньше, поэтому это еще и помогает экономить.

Фотогалерея «Основные регуляторы»

1. Новый регулятор скорости

2. ДПКВ в автомобиле

3. Трамблер с регулятором Холла

Скорости

Регулятор скорости с колодкой проводов

Этот элемент располагается снизу на коробке передач. Проще всего к нему подобраться, если поставить машину на яму.

Для того, чтобы заменить контроллер, необходимо делать так:

• снимите клемму минус с АКБ;
• отжав защелки, снимите колодку с проводами с датчика;
• само устройство вывинчивается при помощи ключа на «22»;
• новая деталь устанавливается в обратном порядке.

Будьте осторожны с затяжкой, достаточно легко сорвать резьбу, если переусердствовать.

Трамблер с датчиком Холла

Датчик Холла является важным элементом системы зажигания современного автомобиля. Он имеет три клеммы с проводами, к одной подходит «масса», к другой плюс с напряжением в 6 В. Третья отправляет импульсный сигнал коммутатор. Чтобы заменить данную деталь, вам нужно будет в первую очередь демонтировать сам трамблер.

Далее, вам нужно осуществить следующие действия:

• снимите крышку с механизма, совместите метку механизма газораспределения с меткой коленвала;
• запомнив положение трамблера, открутите крепежи гаечным ключом;
• вытащите вал из трамблера;
• отсоедините клеммы с проводами, затем открутите датчик;
• оттяните регулятор, чтобы вытащить датчик;
• установка нового производится в порядке обратном демонтажу.

УАЗ Буханка после 2021 года (инжектор)

Начиная с 2021 года на УАЗ Буханке стали устанавливать новую модель электронного спидометра, который располагается по центру приборной панели.

С этого года в автомобиле также появился ЭБУ Bosch 17.9.7 со штатной функцией записи пробега. Главный плюс нашего прибора, что он наматывает и спидометр и ЭБУ. У вас не возникнет проблем при прохождении ТО у официального дилера, так как благодаря этому, показатели везде будут одинаковые.

Важный момент! Если после подключения крутилки пробег не пошел сразу, сделайте следующее: вставьте прибор в прикуриватель и соедините его с выведенным проводом, а затем включите зажигание или заведите двигатель, а если это не помогло, троньтесь с места на несколько метров.

Конструкция изделия

Представляет собой устройство пластиковое основание, которое размещается на крышке коробки передач и соединяется с ведущей шестерней привода спидометра. В основу принципа работы элемента лежит эффект Холла, то есть осуществляется преобразование скорости вращения подвижной детали в электрические импульсы. Датчик на корпусе коробки передач соединяется с помощью резьбового соединения. На фото ниже приведен пример самого устройства, который устанавливается на внедорожники УАЗ Патриот.

Стоимость такого агрегата составляет около 300 рублей, а срок службы составляет около 100 000 км пробега. Обнаружить, что изделие неисправно можно по спидометру. Когда на спидометре во время движения падает стрелка на нуль и при этом останавливается электронный таймер подсчета общего пробега, то изделие следует немедленно заменить. К тому же следует отметить, что такая неисправность может быть как постоянной, так и периодической (то есть спидометр периодически работает, а потом замолкает). Рассмотрим, что же представляет собой процесс замены изделия на внедорожнике УАЗ Патриот.

Замена изделия

Прежде всего, необходимо определить, где же находится этот элемент на внедорожнике УАЗ Патриот. Как уже выше оговаривалось, датчик скорости находится на корпусе коробки передач, но где его искать? Искать его необходимо под автомобилем в области расположения коробки передач. К устройству подходит клемма с проводами, поэтому найти его несложно. Для удобства внедорожник лучше поставить на смотровую яму, после чего приступить к замене:

1. Для начала обесточиваем автомобиль путем снятия клеммы «минус» с АКБ.
2. После этого необходимо отсоединить клеммную колодку от датчика.
3. С помощью ключа на «22» необходимо отвинтить устройство и снять его.

Осуществляется замена датчика на новый, после чего аналогичным образом устанавливается элемент на свое место. Как видно, процесс замены не представляет особой сложности. На фото выше представлен вид расположения элемента на авто.

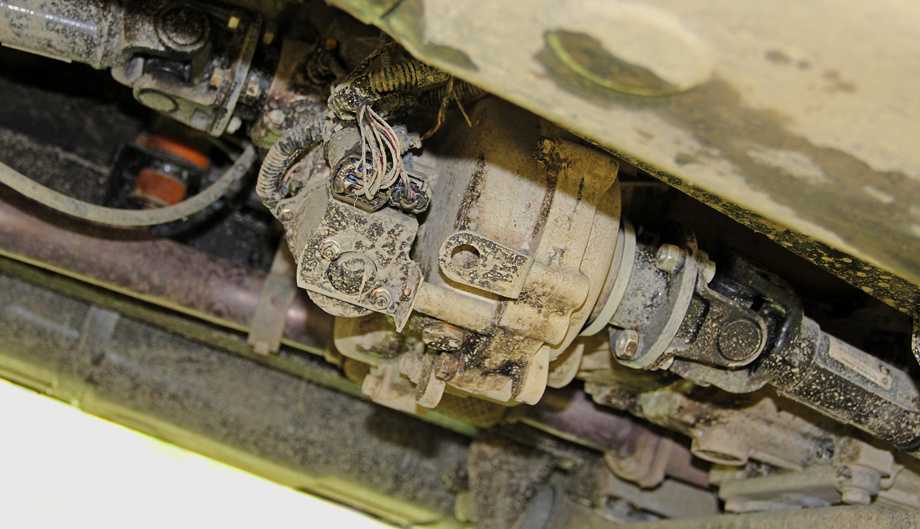

Датчик на раздатке корейского производства

С 2014 года Ульяновские Патриоты стали укомплектовываться новой раздаточной коробкой корейского производства. Называется такая раздаточная коробка Hundai-Dymos. И хотя коробка считается корейской, но сборка ее осуществляется во всем том же популярном Китае или КНР. Но после проведения тест-драйва с новой коробкой можно понять, что действительно для такого автомобиля не хватало такого приспособления. К основным достоинствам корейской раздатки относятся следующие факторы:

• увеличено передаточное число до 2,56;
• в салоне автомобиля значительно снизились децибелы шума и вибраций во время движения, что очень радует автовладельцев;
• электромеханическое управление раздаткой позволяет включить ее с помощью поворота приятного на вид регулятора, показанного на фото ниже.

Переключатель режимов работы раздатки

Что касаемо вопроса расположения датчика, то здесь несложно запутаться. Ведь на коробке передач имеется только один элемент, а на корейской раздатке имеется два похожих на датчик скорости устройства. На фото ниже представлена новая корейская раздатка и красным выделен датчик скорости. Поэтому, чтобы не перепутать, перед спуском в смотровую яму, запомните вид и расположение данного элемента на Патриоте с новой раздаточной коробкой.

Раздаточная коробка (раздатка) является важным узлом трансмиссии полноприводных автомобилей, предназначенным для передачи крутящего момента от двигателя к ведущим мостам. С 2013 года начато производство УАЗ Патриот, оснащенного раздаткой Hynday Dymos выпуска Кореи. В отличие от предыдущих версий, где режимы движения регулировались механическим рычагом, здесь используется более удобное электромеханическое управление. Подвергаясь серьезным нагрузкам, устройство требует регулярного обслуживания, а в случае поломок – своевременного ремонта, который может производиться как в автосервисе, так и своими руками.

Особенности раздаточной коробки

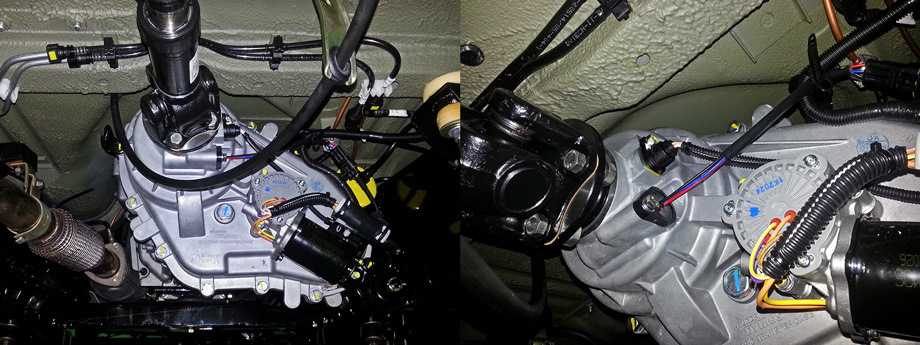

Раздатка Даймос, которым в настоящее время оснащается UAZ Patriot, представляет собой двухступенчатый редуктор, где система шестерен помещена в алюминиевый корпус. Основным передаточным звеном в агрегате выступает цепь, посредством которой момент направляется к передней оси. Управление раздаточным узлом обеспечивает специальный электромеханический механизм, позволяющий выбирать различные режимы езды.

К примеру, в традиционной механической коробке выбора передач роль переключателя выполняет рычаг, на который воздействует водитель посредством ручного усилия. Сегодня на смену указанному рычагу пришла управляющая шайба, которая располагается между сидениями. Данный регулятор повысил комфорт от управления внедорожником.

Одним из главных преимуществ, которыми обладает новая раздатка Даймос, является ее способность выдерживать повышенные нагрузки. Кроме того, новый агрегат прибавил в размерах в сравнении с предшественником. Это повлекло изменение в конструкции карданного вала заднего моста UAZ Patriot, после чего он стал производиться цельным. Ранее этот передаточный элемент представлял собой пару пустотелых труб, имевших промежуточный сегмент соединения. Теперь это звено (подшипник) отсутствует, что благоприятно способствует снижению уровня вибраций и повышает ресурс всего механизма.

Также конструкция раздаточного узла позволила отказаться от многих шестерен и валов, которые присутствовали в старой коробке. Теперь в агрегате Dymos передатчиком момента является цепь, что существенно понижает шумность механизма в целом.

Заметим, что с целью увеличения клиренса производитель поднял новую раздатку и закрепил ее максимально высоко. Теперь величина просвета составляет 320 мм.

Для обеспечения возможности установки корейской коробки в систему привода УАЗ Патриот конструкторам пришлось изменить трансмиссионный тоннель. Его габариты сталь больше. Ввиду более крупных габаритов нового раздаточного узла разработчикам пришлось отказаться от ручного тормозного механизма. Ранее ручник блокировал задний кардан, а сам механизм располагался возле раздатки. Теперь за блокировку колес отвечают специальные механизмы, располагающиеся в непосредственной близости к дискам.

Далее рассмотрим основные преимущества корейского агрегата:

1. Обеспечение лучшей проходимости, поскольку теперь передаточное число главной ступени агрегата равно 2,56 вместо 1,94, как это было на старой раздатке. Внедорожник стал способным уверенно преодолевать препятствия, когда на нем стоит раздатка Даймос.
2. Новой коробкой удобно управлять. Это стало возможным благодаря присутствию прогрессивного регулятора, который производитель поместил на центральном тоннеле.
3. Отсутствие сторонних шумов, которые ранее мог издавать механический раздаточный агрегат.

Далее подробней рассмотрим новый трансмиссионный агрегат.

Для мотоциклов, оборудованных диагностическим разъемом

Многие современные мотоциклы с инжекторным двигателем (Suzuki, Kawasaki, Honda, Yamaha и другие) оборудованы специальным цифровым диагностическим гнездом. Обычно он расположен под водительским сиденьем.

Для владельцев таких моделей мотоциклов разработаны индикаторы включенной передачи, предназначенные для подключения к диагностическому разъему. Изделие представляет собой 7-ми сегментный светодиодный водонепроницаемый дисплей с вмонтированным проводом, на другом конце которого находится вилка для подключения к разъему.

Проводим настройку индикатора включенной передачи на мотоцикле:

Все произведенные настройки записываются в энергонезависимую память устройства. Если вы, например, заглушили двигатель на третьей передаче, то при включении зажигания на дисплее загорится цифра «3».

Внимание! Диагностические разъемы различных марок мотоциклов отличаются размерами и распайкой контактов. Перед приобретением необходимо внимательно ознакомиться с инструкцией, чтобы удостовериться в том, что данное конкретное изделие подойдет к вашему мотоциклу

Еще лучше перед оформлением заказа сообщить поставщику марку мотоцикла и год его изготовления.

Модель «GiPro-DS» от известного венгерского производителя Healtech Electronics стоит сейчас 7050÷7100 рублей. Аналоги от китайских поставщиков «Vehtrkacntol», «Alconstar» или «Gfyship» в зависимости от модели мотоцикла стоят от 2100 до 3500 рублей.

Подмотка спидометра УАЗ Патриот с датчиком скорости (зеленый дисплей)

Модель: Намотчик пробега для УАЗ Patriot конец 2016-2017

В стоимость прибора уже включена стоимость пересылки почтой и комиссия почты за денежный перевод. Оплата при получении

Единиц продано: 3

На всех УАЗ Patriot 2005-2016 годов выпуска (а так же на некоторых модификациях 2017 года) на раздатке устанавливался датчик скорости. Такие автомобили не поддерживают подмотку спидометра Патриот через разъем диагностики. Кан шина на них либо не применялась вовсе, либо по ней не передавались данные о скорости движения авто.

Крутилка на Патриот с датчиком скорости подключается одной стороной в прикуриватель авто, другой – к дополнительному проводу. Выглядит такой прибор следующим образом.

• Дополнительный провод необходимо вывести от панели приборов в район прикуривателя.
• На его конце обжата клемма «мама», из моталки выходит сигнальный провод с клеммой «папа».
• Для начала процесса намотки необходимо вставить устройство в прикуриватель и соединить сигнальный провод с дополнительным через клемму.

После этого на панели приборов поднимется стрелка спидометра. Если, после подключения моталки пробега Патриот, стрелка продолжает лежать на нуле, то необходимо завести авто и проехать пол метра вперед, чтобы поймать положение колес, в котором датчик скорости не блокирует сигнал намотки.

Весь процесс работы данной крутилки спидометра на Патриот с датчиком скорости показан на видео. А на втором ролике показано, что добавленный пробег сохраняется не только в панели приборов, но и в «мозгах».

УАЗ Патриот с датчиком скорости может иметь и другие версии щитка приборов.

Наше устройство совместимо со всеми этими версиями, подключение к ним аналогичное.
