Процесс снятия и замены

Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

В подкапотном пространстве

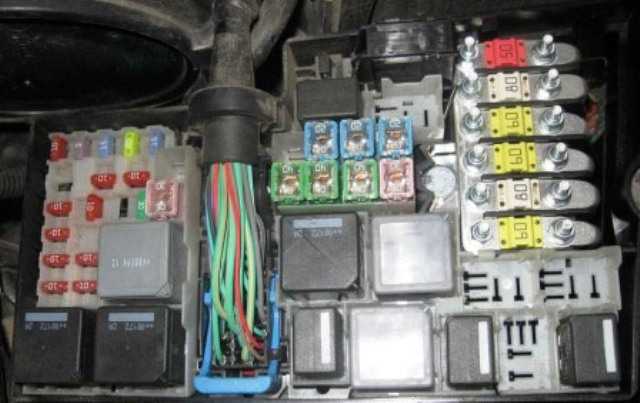

Расположение под капотом

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением

Под бардачком

Расположение в салоне

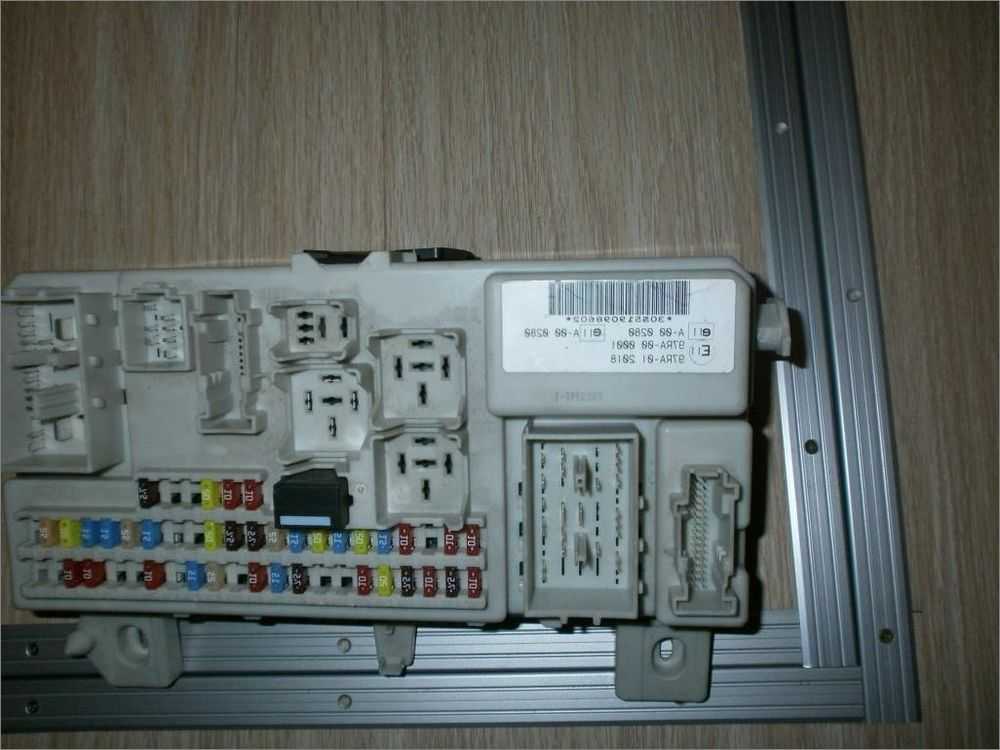

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторыБлок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Это интересно: Замена пыльника внутреннего шруса Форд Фокус 2 своими руками — изучайте с нами

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Расположение предохранителей на Форд Фокус 2

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.

Схема расположения предохранителей:

• 36 — РСМ
• 35 — предохранитель клапанов, РСМ
• 34 — предохранитель катушки зажигания, форсунок
• 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
• 32 — предохранитель датчиков кислорода
• 31 — предохранитель зарядки аккумулятора
• 30 — предохранитель коробки передач, РСМ
• 29 — предохранитель системы климат-контроля
• 28 — управление свечой
• 27 — компрессор кондиционера
• 26 — коробка передач
• 25 — предохранитель зажигания
• 24 — предохранитель вспомогательного отопителя
• 23 — предохранитель омывателя
• 22 — предохранитель усилителя руля
• 21 — предохранитель вспомогательного отопителя
• 20 — звуковая сигнализация
• 19 — предохранитель ABS
• 18 — инвертирующий усилитель мощности
• 17 — крыша
• 16 — предохранитель левого обогревателя ветрового стекла
• 15 — предохранитель вентилятора охлаждения двигателя
• 14 — предохранитель правого обогревателя ветрового стекла
• 13 — предохранитель стартера
• 12 — реле зажигания
• 11 — предохранитель стартера и приборов
• 10 — вентилятор климат-контроля
• 9 — предохранитель силового агрегата
• 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
• 7 — насос системы динамической стабилизации, антиблокировочная система
• 6 — предохранитель свечей подогрева
• 5 — предохранитель вспомогательного отопителя
• 4 — блок предохранителей
• 3 — блок предохранителей
• 2 — предохранитель усилителя руля
• 1 — предохранитель вентилятора охлаждения

В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

• 143 — предохранитель левого ближнего света
• 142 — предохранитель правого ближнего света
• 141 — электропривод зеркала заднего вида, габариты заднего хода
• 140 — предохранитель левого дальнего света
• 139 — предохранитель правого дальнего света
• 138 — трансмиссия, акселератор, силовой агрегат
• 136 — предохранители жиклеров и насоса омывателя
• 135 — ночная подстветка
• 134 — электрика водительской двери, центральный замок
• 133 — электрика пассажирской двери, центральная система блокировки
• 132 — стоп-сигнал
• 131 — предохранитель заднего стеклоочистителя
• 130 — не задействован
• 129 — предохранитель очистителя ветрового стекла
• 128 — не задействован
• 127 — предохранитель стеклоподъемников
• 126 — система управления без ключа
• 125 — предохранитель правых габаритов
• 124 — предохранитель левых габаритов
• 123 — предохранитель обогрева зеркал
• 122 — подушка безопасности
• 121 — обогрев передних сидений
• 120 — электрика задней правой двери
• 119 — гнездо питания в багажнике
• 118 — электрика задней левой двери
• 117 — подсветка номера
• 116 — предохранитель фар и противотуманных фар
• 115 — внешнее освещение от генератора
• 114 — иммобилайзер, питание от генератора
• 113 — подфарники
• 112 — предохранитель аудио-системы
• 111 — топливный насос
• 110 — переключение освещения от генератора (в дневное время)
• 109 — дополнительное гнездо питания сзади, прикуриватель
• 108 — система навигации, аудио-система
• 107 — система бортовой диагностики, питание приборов от аккумулятора
• 106 — система управления без ключа
• 105 — предохранитель обогревателя заднего стекла
• 104 — внутреннее освещение
• 103 — внешнее освещение от аккумулятора
• 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
• 101 — привод крыши, привод водительского кресла, привод люка
• 100 — питание электронных модулей от замка зажигания

Видео-инструкция по замене предохранителя на Форд Фокус 2:

Схема и расположение предохранителей на Ford Focus 2

Проверьте, все ли кнопки работают можно проверить например включив режим освещения салона, при котором свет загорается при открытии любой двери. Проверьте также контакт замка багажника, передающий информацию в блок о его закрытии. Если нет опыта, лучше обратиться в автосервис. F F48 , 20А — подсветка в светлое время суток.

F F47 , 15А — насос стеклоомывателя, подогрев форсунок омывателя. Если у вас перестал работать омыватель, проверьте уровень жидкости в бачке для омывателя. Возможно перестал работать сам насос и требуется его замена.

Предохранитель. Форд фокус2.Замена предохранителя. Постоянно гаснет бк. Сбиваются часы

Могли засориться жиклёры или в холодное время года замёрзнуть жидкость в каналах стеклоомывающей системы. F F57 , 10А — звуковой сигнал автономной сирены сигнализации, электропривод складывания боковых зеркал.

Если не работает педаль газа, проверьте 2 датчика положения, установленных в её основании, а также проводку до электронного блока и до блока дроссельной заслонки. Педаль газа может также не работать из-за неисправности любого из блоков или датчиков. Читайте более подробную информацию про электронную педаль газа. F F38 , 10А — дальний свет в правой фаре.

F F37 , 10А — дальний свет в левой фаре. Сами лампы в фарах также проверьте на предмет перегорания.

Чтобы включить дальний свет, нужно потянуть рычаг поворотников на себя, первое положение — моргание, второе положение — переключение света, после переключения на дальний рычаг не фиксируется, а возвращается на прежнее положение, но дальний свет уже включен, на панели загорается соответствующая лампа.

F F84 , 10А — фонарь заднего хода, электропривод регулировки боковых зеркал, задний стеклоочиститель. Если у вас не горит свет заднего хода, проверьте лампочку и контакты в разъёме.

Иначе дело в датчике включения заднего хода, который мог выйти из строя, расположен на коробке передач. Добраться до него можно из-под капота, сняв воздушный фильтр. Откручивается ключом на Замените датчик на новый.

Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет.

Расшифровка блока предохранителей под капотом

Все равно без регистратора никак нельзя. Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2.

Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus. Местонахождение предохранителя прикуривателя Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия: Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.

Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор компрессор, холодильник, пылесос с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель лучше их подсоединять прямо к клеммам АКБ.

Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

• отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
• есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
• возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
• поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
• слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения. При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств. Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Как отключить прикуриватель

Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.

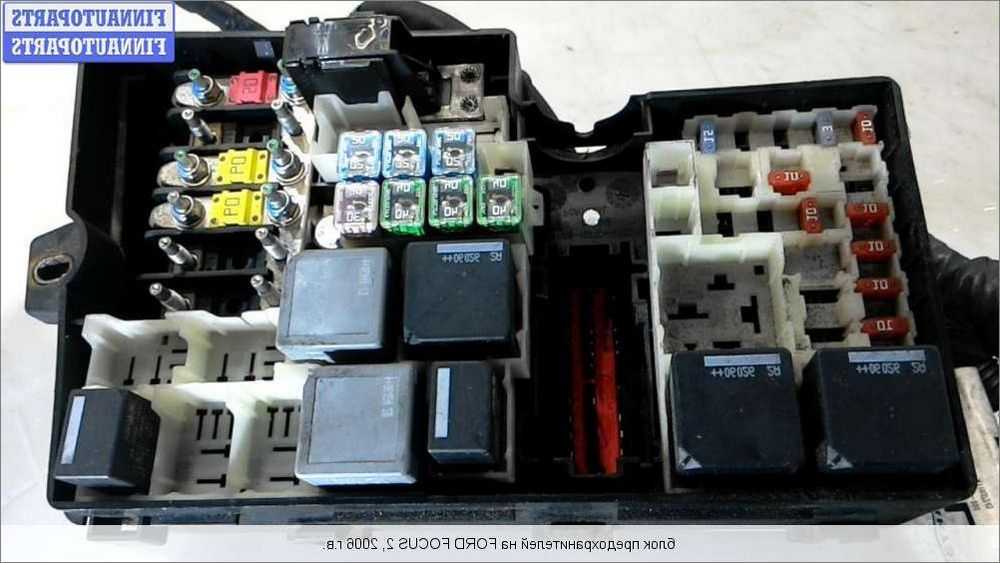

Расположение реле и предохранителей в монтажном блоке под капотом Ford Focus 2

Предохранители и защищаемые ими цепи

№	A	Защищаемые цепи
F1	40	Электродвигатель вентилятора системы охлаждения
F2	80	Усилитель рулевого управления
F3	60	Монтажный блок в салоне
F4	60	Монтажный блок в салоне
F5	80	Система кондиционирования, климат-контроль
F6	60	Резерв
F7	30	Насос гидроблока ABS
F8	20	Клапаны гидроблока ABS
F9	20	Контакты и обмотка главного реле
F10	30	Электродвигатель вентилятора отопителя
F11	20	Выключатель зажигания
F12	40	Силовая цепь реле зажигания
F13	20	Стартер
F14	40	Правый элемент обогрева ветрового стекла
F15	30	Реле вентилятора системы охлаждения
F16	40	Левый элемент обогрева ветрового стекла
F17	30	Резерв
F18	—	Резерв
F19	10	Блок управления ABS
F20	15	Звуковой сигнал
F21	20	Дополнительный отопитель
F22	10	Блок управления усилителем рулевого управления
F23	30	Насос омывателя фар
F24	15	Резерв
F25	10	Обмотка реле обогрева ветрового стекла
F26	10	Автоматическая коробка передач
F27	10	Муфта компрессора кондиционера
F28	10	Резерв
F29	10	Система раздельного климат-контроля
F30	3	Блок управления двигателем, блок управления автоматической коробкой передач
F31	10	Система зарядки аккумуляторной батареи
F32	10	Блок управления автоматической коробкой передач, датчик положения селектора
F33	10	Подогрев датчиков концентрации кислорода
F34	10	Форсунки, катушка зажигания
F35	10	Система управления двигателем
F36	10	Блок управления двигателем

Реле подкапотного блока и включаемые ими цепи

Обозначение	Наименование	Включаемые цепи
R1	не используется	—
R2	Реле звукового сигнала	Звуковой сигнал
R3	не используется	—
R4	не используется	—
R5	не используется	—
R6	Главное реле	Система управления двигателем
R7	Реле обогрева ветрового стекла	Элементы обогрева ветрового стекла
R8	Реле зажигания	Блок управления электропакетом, блок управления отоплением, вентиляцией и кондиционированием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
R9	Реле омывателя фар	Электродвигатель насоса омывателя фар
R10	Реле вентилятора отопителя	Электродвигатель вентилятора отопителя
R11	Реле компрессора кондиционера	Муфта компрессора кондиционера
R12	не используется	—
R13	Реле стартера	Тяговое реле стартера
R14	Реле вентилятора системы охлаждения	Электродвигатель вентилятора

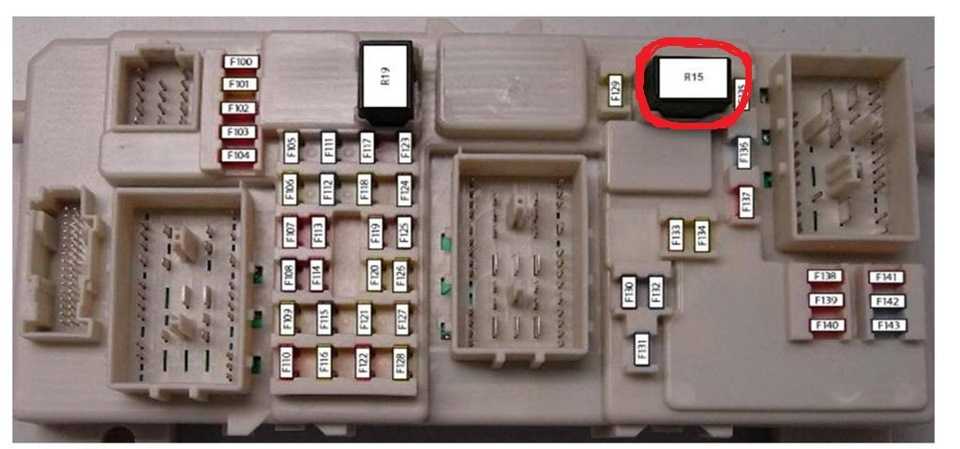

Расположение реле и предохранителей в салоне Ford Focus 2

Реле, предохранители и защищаемые ими цепи

Ремонт блока

Основными поломками выступают:

• подгорание контактных групп;
• окисление клеммных колодок.

Указанные выше поломки способен устранить любой автоэлектрик. Если же перегорела плата прибора – ее необходимо заменить целиком – схема не подлежит ремонту.

Не заводится Фокус 2, не крутит стартер, реле щелкает

Причинами могут стать факторы.

1. Сгорел мотор стартера.
2. Неисправно втягивающее или бендикс.
3. Повреждена проводка.
4. Не хватает заряда аккумулятора.

Фокус 2: не работают дворники, реле щелкает

Похожими могут быть проблемы с дворниками

Чтобы разобраться в неисправности достаточно обратить внимание на компоненты системы

1. Мотор-редуктор очистителя.
2. Проверить проводку оборудования.

Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2

Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.

Расположение плавких предохранителей и реле и их замена Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1. Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

ПРИМЕЧАНИЕ На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону. 9. Установите детали в порядке, обратном снятию.

Снятие, установка и ремонт монтажных блоков Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).

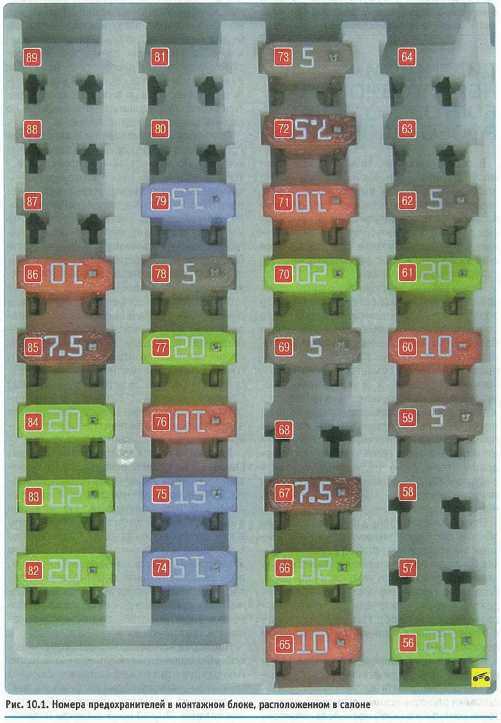

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2

Таблица 10.1Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2Таблица 10.2Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2

Ford Focus Sedan 2.0 / АКПП / R18 › Бортжурнал › Замена предохранителя прикуривателя Ford Focus 2

Как то раз отдыхал за городом и обратил внимание, что колесо одно начало немного спускать. У знакомого с кем отдыхал, в авто был компрессор от прикуривателя

Компрессором по-пользовался, колесо подкачал, отключил компрессор и отдал. Когда решил воспользоваться в следующий раз прикуривателем, он у меня больше не заработал.

Логично предположить, что виновником не работающего прикуривателя является предохранитель, по крайней мере ремонт этой неисправности лучше начать с него, если виноват не пред, то тогда уже смотреть сам прикуриватель и электрическую цепь.Для замены какого либо предохранителя нам потребуются сами предохранители, пластиковые “кусачки” для того-что бы достать предохранитель (или пассатижи, я ими доставал, так как кусачек не было)

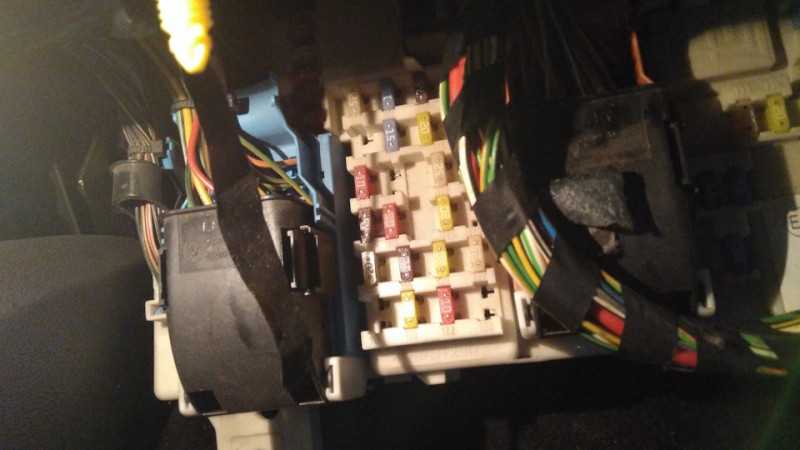

Сам монтажный блок находится под перчаточным ящиком в ногах у переднего пассажира. Для того что бы до него добраться нужно снять обшивку, делается это руками без использования инструмента, там пластиковые фиксаторы просто стягиваются и все. Далее выкручиваются руками два пластиковых фиксатора и вниз опускается сам монтажный блок салонных предохранителей. На сколько я понимаю на рестайле и дорестайле они разные.У меня дорестайл, но год выпуска автомобиля — 2008. Так что у меня оказался такой блок

Для того что бы понять какой предохранитель требует замены, необходимо воспользоваться книгой, в которой обозначается какой пред за что отвечает

А так же нужна расшифровка:№ 100 — 10А — Электронные модули (питание от замка зажигания)№ 101 — 20А — Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)№ 102 — 10А — Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления№ 103 — 10А — Внешние освещение (питание от аккумуляторной батареи)№ 104 — 10А — Освещение салона, система экономии электроэнергии№ 105 — 25А — Обогрев заднего стекла№ 106 — 20А — Система бесключевого доступа / запуска№ 107 — 10А — Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем№ 108 — 7,5А — Дополнительные функции комбинации приборов (аудиосистема и система навигации)№ 109 — 20А — Прикуриватель, задняя дополнительная розетка№ 110 — 10А — Дневные ходовые огни№ 111 — 15А — Топливный насос (бензиновые двигатели)№ 112 — 15А — Аудиосистема (питание от аккумуляторной батареи)№ 113 — 10А — Дневные ходовые огни№ 114 — 10А — Комбинация приборов (питание от замка зажигания), иммобилайзер№ 115 — 7,5А — Внешние освещение (питание от замка зажигания)№ 116 — 20А — Противотуманный свет№ 117 — 7,5А — Освещение номерного знака№ 118 — 20А — Модуль электрооборудования левой задней двери№ 119 — 15А — Розетка в багажном отделении№ 119 — 25А — Розетка в багажном отделении, разъем прицепа№ 120 — 20А — Модуль электрооборудования правой задней двери№ 121 — 20А — Подогрев передних сидений№ 122 — 10А — Подушки безопасности№ 123 — 7,5А — Обогрев зеркал№ 124 — 7,5А — Габаритный свет с левой стороны№ 125 — 7,5А — Габаритный свет с правой стороны№ 126 — 20А — Система бесключевого доступа / запуска№ 127 — 25А — Стеклоподъемники№ 128 — Не используется№ 129 — 20А — Стеклоочиститель№ 130 — Не используется№ 131 — 15А — Стеклоочиститель заднего стекла№ 132 — 15А — Лампы стоп-сигнала№ 133 — 25А — Модуль электрооборудования двери переднего пассажира, реле центрального замка№ 134 — 20А — Модуль электрооборудования двери водителя, центральный замок№ 135 — 20А — Дневные ходовые огни№ 136 — 15А — Стеклоомыватель, обогрев жиклеров стеклоомывателя№ 137 — 10А — Резервное питание противоугонной системы№ 138 — 10А — Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач№ 139 — 10А — Дальний сеет правой фары№ 140 — 10А — Дальний свет левой фары№ 141 — 10А — Лампы заднего хода, зеркала с электроприводом№ 142 — 15А — Ближний свет правой фары№ 143 — 15А — Ближний свет левой фары

Реле R1 Топливный насосРеле R2 Не используется

Тот который нам требуется заменить имеет номер 109. Находится во втором ряду снизу, самый левыйВыдергиваем его пассатижами аккуратно и смотрим на просвет

Устанавливаем новый предохранитель на место, все проверяем. Собираем в обратном порядке

К чему я рассказывал, про компрессор в самом начале? Так вот как я понимаю виновником сгоревшего предохранителя стал именно он. Видимо когда выключал компрессор, то он выдал скачек тока и сплавил предохранитель.Работа по замене элементарная, написал больше для себя, так как в статье присутствует схема расположения предохранителей и реле.Может тоже кому-либо будет полезно)

Проверьте проводку и контакты

Иногда устройство перестает работать из-за разрыва цепи или появления окислов. 1-м шагом будет снять прикуриватель Форд Фокус, просмотреть контакты на наличие окисления, обработать и подогнуть их для лучшей фиксации в разъеме. После необходимо проверить работоспособность прибора.

Если это не помогло, то следует ремонтировать проводку прикуривателя. Здесь потребуется тестер для проверки ее целостности. Схема подключения на Форд Фокус устроена следующим образом – на прибор приходят три провода.

1. Черный, минусовой. Он припаян к самому металлическому тубус. Второй конец провода – масса, замкнутая на корпус автомобиля.
2. Красный. Плюс, отвечающий за нагрев металлической спирали.
3. Желтый. Лампа фильтра подсветки. Плюс. Оба провода уходят к аккумуляторной батарее.

Переключаем мультитестер в режим сопротивления, а затем прозваниваем целостность проводки. При отсутствии контакта ищем обрыв и спаиваем конца паяльной лампой.

Назначение монтажного блока предохранителей

На рисунке показано расположение блоков под указателями А и В. Монтажные области имеют одно назначение – разместить предохранительные элементы в одном месте. Это позволяет быстро и легко найти поврежденный элемент, не разбирая половину машины.

Внешний модуль (под капотом) выглядит как пластиковая коробка черного цвета. Здесь монтируются элементы, отвечающие за цепи питания силовой установки и главного оборудования.

Внутренний (салонный) блок отвечает за вспомогательные сети и приборы. На машинах после 2011 года расположение отдельных элементов изменилось, но принцип остался прежним.

Блок предохранителей в салоне

Предусмотрительно расположен под бардачком. На фото показан модуль без защитной крышки и облицовки. Здесь каждый элемент отвечает за определенный прибор или цепь. На фото выше, показан щиток первого поколения. В первых версиях машины 2006-2007 г некоторые приборы и элементы отсутствуют, что упрощает конструкцию модуля. После 2008-го устройство обновилось, появились новые детали и элементы. Следовательно, измененную распиновку нужно дополнительно описать.

Под капотом

Закрыт специальной крышкой, предотвращающей попадание пыли и грязи в отсек. Здесь вставки отвечают преимущественно за системы силовой установки и несущей электроники. Для возможности установки дополнительного оборудования в монтажнике присутствуют запасные гнезда.

Предохранители Фокус 2 дорестайл

Первые модификации автомобиля имели упрощенную схему расположения вставок и реле, относительно последних годов выпуска. В модулях отсутствуют элементы питания сложных приборов и оборудования.

Предохранители рестайлингового Focus 2

Щиток элементов после обновления незначительно изменился внешне. Тип прибора остался прежним, основное различие находится в типе питания и подключения.
