Описание предохранителей: расположение, схемы, цена

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Система курсовой стабилизации
F (Ф-3) / 10	АБС (ABS)
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Резервация
F (Ф-6) / 30	Подсветка вещевого ящика
F (Ф-7) / 30	Вентилятор отопителя (печка)
F (Ф-8) / 20	Система кондиционирования
F (Ф-9) / 10	Топливная система, бензонасос
F (Ф-10) / 10	Система безопасности
F (Ф-11) / 10	Резервация
F (Ф-12) / 10	Датчик силового агрегата
F (Ф-13) / 30	Боковые зеркала
F (Ф-14) / 30	Стоп сигналы
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 15	Стеклоподъемники
F (Ф-23) / 20	Контролер трансмиссии автоматического типа
F (Ф-24) / 20	Печной отопитель, прикуриватель, подсветка салона
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Резервация
F (Ф-28) / 15	Автомобильный сигнал
F (Ф-29) / 15	Центральный замок
F (Ф-30) / 20	Резервация
F (Ф-31) / 15	Система электрического питания
F (Ф-32) / 20	Стеклоочистители лобового стекла
F (Ф-33) / 20	Омыватели передних фар
F (Ф-34) / 20	Омыватель заднего стекла
F (Ф-35) / 20	Топливная аппаратура (дополнительно)
F (Ф-36) / 15	Резервация
F (Ф-37) / 15	Резервация
F (Ф-38) / 15	Резервация
F (Ф-39) / 15	Резервация
F (Ф-40) / 15	Резервация

Признаки неисправности предохранителей на Audi 80 B3 первого – третьего поколений

• В месте расположения защитных модулей слышен запах плавленой пластмассы;
• На приборной панели индикатор сигнализирует о наличии поломки в моторном отсеке;
• При подаче тока, переключении режимов скорости, частоты вращения оборудование не работает;
• На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.

Причины выхода из строя предохранителей

• Несоблюдение интервалов проведения технического осмотра Audi 80 B3, вследствие чего оборудование функционирует нестабильно, неактивно;
• Установка не оригинальных запчастей;
• Установка запчастей неквалифицированными мастерами;
• Механическое повреждение блока с защитными модулями;
• Короткое замыкание в электрической цепи автомобиля;
• Повреждение изоляционного слоя проводки;
• Окисление контактов, образование конденсата, попадание влаги на плату;
• Ослабленные контакты клемм.

Где искать предохранитель

Для начала разберёмся с предохранителем печки на Audi 80. Вне зависимости от того, какой кузов актуален для вашей машины, б3 или б4, расположение и схема используются одинаковые.

Искать нужный вам блок следует в подкапотном пространстве. Открыв капот своей Audi, вы увидите там блок предохранителей. Смотреть нужно в район под лобовым стеклом. Учтите, что сразу его можно и не заметить, поскольку блок прикрывается специальной пластиковой крышкой. Это необходимо для защиты от внешних пагубных воздействий в виде мусора и влаги.

В общей сложности в предохранительном блок Audi 80 расположен 31 элемент, а также 4 дополнительных компонента, так называемых запасных. Расположение предохранителей и реле актуально для В4 и В3, потому схему можно считать универсальной.

Здесь же вы найдёте специальный разъём. Его используют в ситуациях, когда требуется подключить тестер или иное диагностическое оборудование для проверки состояния, ошибок и работоспособности бортового компьютера вашей Audi 80.

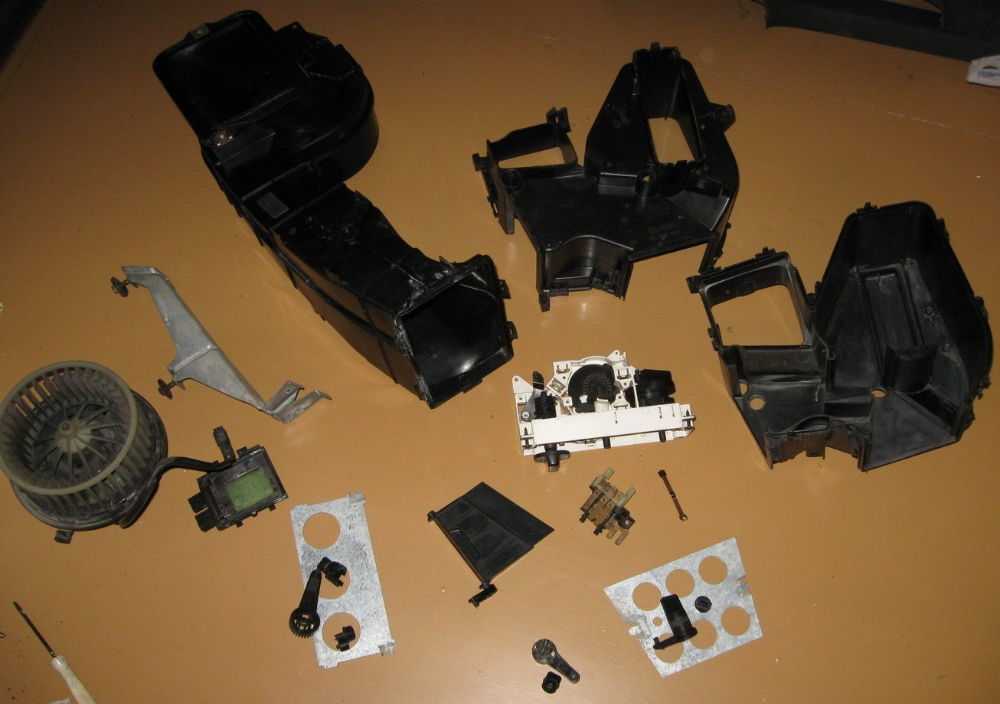

Разобранный отопитель салона

Если говорить про интересующий нас вентилятор печки, то он располагается под 17 номером и имеет номинал 30 Ампер. При замене используйте исключительно аналогичный компонент с таким же номиналом. Брать предохранители на большее или меньшее количество ампер категорически не рекомендуется.

Чтобы не возникало никакой путаницы при поиске нужного предохранителя, опирайтесь просто на крышку предохранительного блока. С обратной стороны указаны соответствующие метки, позволяющие понять, где какой предохранитель или реле, и за что они отвечают.

С процедурой замены перегоревшего элемента также не должно возникать сложностей. Работа предельно простая, если действовать по инструкции и отталкиваться от основных рекомендаций. Замена предохранителя на Audi 80 выполняется в следующей последовательности:

• Для начала выключите двигатель, и поднимите капот. Обязательно уберите минусовую клемму с аккумуляторной батареи автомобиля, чтобы полностью обесточить машину. Снимать и убирать всю батарею вовсе не обязательно. Достаточно снять минус;
• Используя отвёртку, снимите защитную крышку с предохранительного блока. Переверните крышку, чтобы увидеть схему расположения, актуальную для вашего блока. Хотя детального описания там нет, но нанесённые символы вполне позволяют разобраться, где какой предохранитель и реле, а также какие защитные функции они выполняют;
• Также на крышке должен быть закреплён специальный пинцет. Но поскольку Audi 80 является уже довольно старым автомобилем, пинцеты могли затеряться за долгий срок службы. Не стоит пытаться вручную вытащить предохранитель, поскольку можно легко случайно повредить другие плавкие элементы. Лучше использовать нечто вроде пинцета из маникюрного набора, либо небольшие плоскогубцы;
• Извлеките предохранитель электровентилятора печки и визуально проверьте его состояние. Если он оплавился и деформировался, тогда точно вентилятор не включается из-за отсутствия питания, которое оборвал предохранитель;
• Возьмите аналогичный предохранитель с таким же номиналом, и аккуратно вставьте его в гнездо вместо старого элемента защиты электровентилятора печки.

Остаётся лишь проверить отопитель на предмет работоспособности. Учтите, что предохранители не сгорают просто так. Для этого должна быть соответствующая причина. Нужно понять, из-за чего предохранители горят, и устранить неисправность.

Обычно это связано с износом электромоторчика, а также с проблемами в электропроводке. Иногда контакты окисляются, либо же образуются повреждения самих проводов, обрывы и пр. Рекомендуется проверить состояние проводки, ведущей к электромотору печки, и при необходимости заменить их и зачистить все контакты.

Если не устранить причину, новый предохранитель сгорит так же быстро, как и предыдущий. Дальнейшие постоянные замены предохранителей будут совершенно бессмысленными, пока есть причина, способствующая перегрузке электроцепи печки.

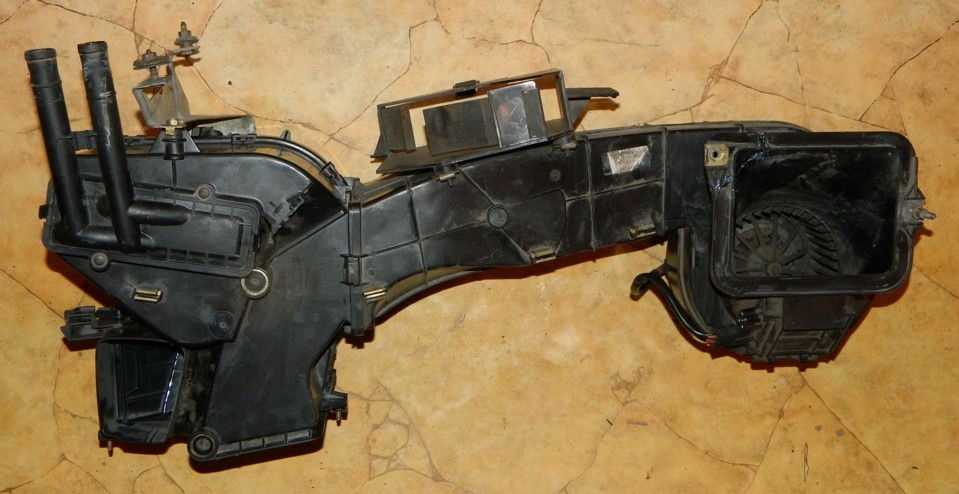

Отопитель салона в собранном виде

Предохранители и реле под капотом Audi 80 B3

Предохранители и реле Audi 80 расположены в нише подкапотного пространства , возле правой стойки и защищены крышкой.

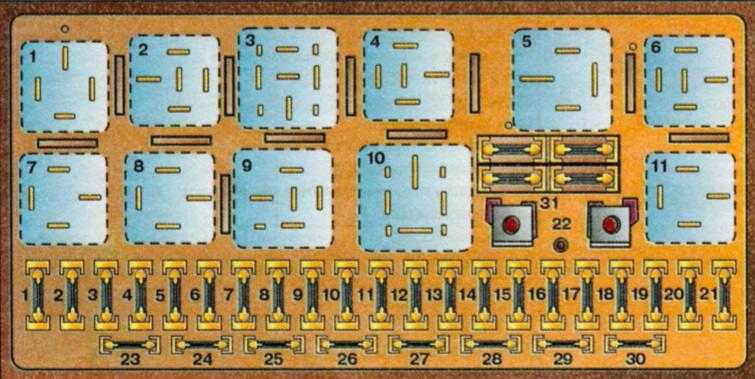

Расположение компонентов блока предохранителей и реле

Предохранители подкапотного блока:

1.  (15 А) — Передние противотуманные фары, задний противотуманный фонарь
2.  (15 А) — Аварийная сигнализация
3.  (25 А) — Звуковой сигнал, стоп-сигнал, система поддержания скорости движения (педали сцепления и тормоза; только для моделей 1986-1988 года)
4.  (15 А) — Часы, освещение багажника, освещение салона, зеркало заднего вида, розетка, прикуриватель, магнитола, бортовой компьютер, блок управления кондиционером
5.  (30 А) — Вентилятор охлаждения радиатора — полная скорость
6.  (5 А) — Габаритные огни с правой стороны
7.  (5 А) — Габаритные огни с левой стороны
8.  (10 А) — Правая фара дальнего света, сигнальная лампочка включения фар дальнего света
9.  (10 А) — Левая фара дальнего света
10.  (10 А) — Правая фара ближнего света
11.  (10 А) — Левая фара ближнего света
12.  (15 А) — Приборный щиток, фары заднего света, блокировка дифференциала, система автоматического контроля, система поддержания скорости движения (блок управления), АБС, вентилятор охлаждения блока управления, 4-скоростная автоматическая коробка передач (с 1990 года)
13.  (15 А) — Топливный насос
14.  (5 А) — Лампочки освещения номерного знака, освещение двигательного отсека и бардачка, лампы освещения комбинации приборов
15.  (25 А) — Стеклоочистители ветрового стекла, указатели поворотов, кондиционер, обогреватели разбрызгивателей (с 1989 года)
16.  (30 А) — Обогреватель заднего стекла, обогреватель зеркала заднего вида
17.  (30 А) — Вентилятор салона/печки/кондиционера
18.  (5 А) — Зеркала заднего вида с электроприводом, стеклоочиститель заднего стекла (с 1990 года)
19.  (10 А) — Система центрального замка, обогреватель замка двери (с 1989 года), противоугонная система (с 1990 года)
20.  (30 А) — Вентилятор охлаждения радиатора — низкая скорость, реле задержки
21.  (25 А) — Задний прикуриватель (до 1990 года) Блок диагностики (с 1990 года)
22. Резерв
23.  (30 А) — Регулятор положения сидения пассажира, выключатели «запоминания» положения сидения водителя
24.  (10 А) — Опережение зажигания I (ЭБУ системы KE-Jetronic и Motronic) (до 1989 года) Система поддержания скорости движения (с 1989 года) Резерв (с 1990 года)
25.  (30 А) — Обогреватель сидений
26. Резерв (до 1990 года) Освещение номерного знака, предупредительные огни для езды днем (с 1990 года)
27.  (10 А) — Резерв  (до 1989 года) Опережение зажигания I (с 1989 года)
28.  (15 А) — Опережение зажигания II (ЭБУ системы двигателя)
29. Резерв (с 1990 года)
30.  (5 А) — Система поддержания постоянной скорости движения (для моделей с 4-скоростной АКП) (с 1990 года)

Реле подкапотного блока:

1. Реле противотуманных фар
2. Реле вентилятора системы охлаждения двигателя (высокая скорость) (до 1990 года) Резерв (с 1990 года)
3. Реле включения вентилятора охлаждения двигателя при неработающем двигателе
4. Резерв (до 1990 года) Реле омывателя фар (с 1990 года)
5. Разгрузочное реле
6. Реле кондиционера (до 1990 года) Реле вентилятора системы охлаждения двигателя (высокая скорость) (с 1990 года)
7. Реле звукового сигнала
8. Реле автоматической коробки передач (или перемычка на автомобилях с МКП)
9. Реле прерывистого режима работы очистителя и омывателя ветрового стекла
10. Реле топливного насоса
11. Реле вентилятора системы охлаждения двигателя (низкая скорость)

Временный и полный ремонт поворотников и аварийки

При выходе из строя реле указателей поворота в автомобиле Audi 80 для дальнейшего ремонта необходимо знать, где, как оно установлено. А расположено оно не в центральном коммутаторе, а зафиксировано слева под приборной панелью хомутом. Такое месторасположение обусловлено лучшей слышимостью работы реле.

Порядок демонтажа реле указателя поворота:

1. Убрать полку под панелью приборов расположенную слева.
2. Рукой найти, вынуть реле с подсоединенной проводкой.
3. Отключить многоконтактный разъем.

В случае, когда проблема застала в дороге. Движение в потоке машин, да еще по темноте без поворотов весьма затруднительно, это создает аварийную ситуацию. Потому что намерения повернуть в какую либо сторону будут не понятны участникам движения.

Временным решением проблемы станет следующее:

После снятия реле монтируем перемычку между зажимами 49 и 49а. В качестве перемычки можно использовать скрепку или проволоку. Обматываем усики зажимов, устанавливаем реле на место. Сделав эти манипуляции, когда нажимаем на рычаг поворотов, лампочки будут гореть постоянно. Включая и выключая повороты можно сымитировать работу исправного реле.

Это решение поможет во время езды до момента замены на новое реле.

Порядок ежедневной проверки освещения на автомобиле Ауди 80

Для предотвращения проблем со световыми приборами в дороге необходимо каждый день делать осмотр.

Запустив зажигание, испытываем по очереди каждый осветительный блок:

1. Горят габариты, ближний, дальний свет, противотуманки.
2. Повороты спереди (левый и правый), аварийку.
3. Задний свет, подсветку номеров, противотуманку сзади.
4. Повороты сзади (левый и правый), аварийную световую сигнализацию, свет заднего хода.
5. Сигнал стопа.

Для проверки некоторых приборов понадобится помощник.

Полезные опции

Среди привычных систем автомобиля встречаются и довольно полезные опции, облегчающие эксплуатацию автомобиля в нашей климатической зоне:

1. Подогрев передних сидений;
2. Обогрев форсунок омывателей лобового стекла;
3. Бортовой компьютер.

Оригинальная заводская инструкция Ауди 80: форсунка с подогревом и схема ее подключения к электрической сети автомобиля

Однако, в ходе эксплуатации они могли выйти из строя. Ремонт был возможен и своими силами, но для этого требовались:

1. Оригинальные автозапчасти;
2. Родные заводские схемы электрооборудования.

И если запчасти можно было раздобыть в пунктах авторазборки, то техническая документация представляла настоящий дефицит. Вот почему в 90-е фото заводских инструкций продавались не хуже дефицитных автозапчастей.

Дополнительный блок предохранителей

Чтобы получить доступ к дополнительному блоку, расположенному в салоне автомобиля, необходимо открутить четыре шурупа, крепящие крышку, находящуюся под рулём.

Комплектация дополнительного блока зависит от модификации авто, и часто не все элементы схемы могут быть задействованы.

В дополнительном блоке установлены автоматические предохранители, отключающиеся при коротком замыкании в сети — после того, как неисправность будет устранена, они самостоятельно включатся.

В салонном блоке находятся следующие компоненты электрической схемы автомобиля:

• общий предохранитель;
• блок управления климат-контролем или кондиционером;
• блок управления АКПП и системой АБС;
• блок управления электродвигатели стёкол и люка;
• электронный блок управления двигателем;
• управление подогревом водительского и пассажирских сидений (отдельные блоки для каждого );
• управление сидений с электроприводом;
• система управления головным светом;
• внутрисалонное освещение;
• управление ремнями и подушками безопасности;
• система оповещения о давлении масла, закрытых дверях и пр.

Также в монтажной схеме присутствуют неиспользуемые элементы (резерв), к которым можно подключать дополнительное оборудование: усилитель для акустической системы, охранную сигнализацию, электрический замок багажника и прочие дополнительные устройства и электрооборудование.

Доверять установку новых устройств или ремонт электропроводки в автомобиле ауди 80 следует доверять только профессионалам — в противном случае существует высокий риск возгорания проводки.

Если вдруг в автомобиле перегорели предохранители, сперва следует устранить причину неисправности, в противном случае они будут продолжать гореть.

Вам будут полезны несколько видео по теме:

И ещё одно также полезно для проверки:

Как произвести демонтаж и замену?

Если перед вам встала необходимость замены компонентов Ауди 80, то помните — в этом нет ничего сложного. С подобной задачей справится даже начинающий автомобилист. Приступим:

1. Заглушите двигатель и откройте капот. Вам необходимо снять клеммы с аккумулятора, они должны быть отключены.
2. При помощи отвертки демонтируйте защитную крышку БП, за которой установлены компоненты системы. К слову, на обратной стороне крышки вы можете увидеть таблицу назначения компонентов. Она без описания, но и так все можно понять по отмеченным символам.
3. Используя маленький пинцет, демонтируйте вышедшую из строя деталь. Удостоверьтесь в том, что именно она — причина неработающего прибора. Деталь должна быть выгоревшей или в ней будет оборвана плавкая нить.
4. Произведите замену старого звена на новое, соблюдая соответствие номиналов. Помните о том, что их несоответствие будет приводить к регулярному выхода из строя звеньев БП.

1. Используя пинцет, демонтируйте выгоревшее звено

2. Проверьте его работоспособность и при необходимости замените

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Причины выхода из строя предохранителей

Чаще всего поломки происходят по следующим причинам:

• Небрежное отношение к расписанию планового техосмотра;
• Некачественный ремонт (недоделки, ремонт у самоучек или недостаточно квалифицированных автомехаников);
• Износ, механические повреждения;
• Повреждение изоляции электропроводки авто;
• Короткие замыкания;
• Окисление и попадание конденсата на платы;
• Отход контактов клемм.

Предохранители никогда не выходят из строя по случайности, к этому ведет обычно целая цепочка нарушений в работе электросистемы. Также в значительной мере в этом виновата жадность автовладельцев, стремление сэкономить на оригинальных запчастях и ремонте — редко можно встретить аналоги, которые бы не уступали по качеству оригиналу.

Особенности электрооборудования

Итак, какие системы входят в состав электросхемы Аудио 100 С3, С4 и других моделей:

• системы впрыска топлива;
• система зажигания;
• монтажный блок, в котором установлены все реле и предохранительные элементы;
• электрическая система управления и регулировки боковых зеркал>;
• система электрических стеклоподъемников;
• приборная панель, где установлены основные датчики и индикаторы, появляющиеся при активации электрооборудования или неисправности тех или иных узлов;
• оптика — поворотники, габаритные огни, стоп-огни, головное и салонное освещение, световая сигнализация, противотуманки и т.д.;
• система охлаждения, в частности, электроцепь включения вентилятора.

Что касается особенностей, характерный для бортовой сети автомобиля:

1. Все устройства, девайсы и оборудование подключается путем однопроводного соединения. Разработчики Ауди оборудовали бортовую сеть проводами, которые имеют разные цвета, что позволяет при ремонте максимально точно определить участок, который нужно заменить.
2. Минус любого устройства — это масса. То есть данный провод в любом случае подключается к массе, то есть кузову авто.
3. Плюс обычно выполнен в красном цвете. Это также во многом облегчает процесс диагностики неисправности и замены вышедшего из строя участка цепи.
4. Устройство электросхемы такое, что при включении зажигания, то есть при активации АКБ, на устройства начинает поступать напряжение. Поэтому если вы планируете заняться ремонтом проводки, для этого необходимо будет выключить АКБ.
5. Каждый электрический узел, завязанный с бортовой сетью, оснащается отдельной колодкой с проводами.

Схема поворотников и световой сигнализации

Как произвести демонтаж и замену?

Если перед вам встала необходимость замены компонентов Ауди 80, то помните — в этом нет ничего сложного. С подобной задачей справится даже начинающий автомобилист. Приступим:

1. Заглушите двигатель и откройте капот. Вам необходимо снять клеммы с аккумулятора, они должны быть отключены.
2. При помощи отвертки демонтируйте защитную крышку БП, за которой установлены компоненты системы. К слову, на обратной стороне крышки вы можете увидеть таблицу назначения компонентов. Она без описания, но и так все можно понять по отмеченным символам.
3. Используя маленький пинцет, демонтируйте вышедшую из строя деталь. Удостоверьтесь в том, что именно она — причина неработающего прибора. Деталь должна быть выгоревшей или в ней будет оборвана плавкая нить.
4. Произведите замену старого звена на новое, соблюдая соответствие номиналов. Помните о том, что их несоответствие будет приводить к регулярному выхода из строя звеньев БП.

1. Используя пинцет, демонтируйте выгоревшее звено

2. Проверьте его работоспособность и при необходимости замените

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Советы по уходу и обслуживанию

Не приобретайте детали сомнительного происхождения. Сверяйте каталожные артикулы с данными, изложенными в инструкции по эксплуатации.

Пользуйтесь услугами только проверенных, официальных пунктов продажи запчастей. Для диагностики используйте сертифицированные СТО, мастерские, где предоставляют гарантию качества на выполненные работы.

Не вращайте стартером дольше 15 секунд. Выждите паузу, повторите попытку запуска мотора вновь.

Средний ресурс эксплуатации пускового механизма 80 тыс. км, плановая профилактика каждые 15000 км.

Для уточнения данных, разрешения непонятных ситуаций консультируйтесь у специалистов СТО, обращайтесь к менеджерам автосалонов, читайте инструкции, смотрите видео.
