Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Стрелка тахометра дергается: причины неисправности

В процессе эксплуатации автомобиля можно столкнуться с тем, что дергается стрелка тахометра. Как правило, если скачет стрелка на тахометре, это указывает на неисправности двигателя, его систем или самого тахометра.

Если по ощущениям двигатель работает нормально (не троит и не дергается на разных режимах, нет провалов мощности и т.п.), тогда проверять нужно сам тахометр.

Неисправности тахометра

Что касается неполадок тахометра, можно выделить следующие проблемы:

1. Плохой контакт, повреждения проводки, потеря сигнала от датчика на двигателе. Для обнаружения следует проверить проводку (прозвон мультиметром). Также следует проверять и зачищать контакты, так как возможно их окисление.
2. Нехватка питания. В этом случае проверяется напряжение на проводах «+» и «-», а также отдельно проверяется «масса».
3. В ситуации, когда плавает стрелка тахометра или стрелка не может опуститься в нулевое положение на приборе, неисправным может отказаться сам датчик. Это указывает на необходимость проверки датчика и его замены.
4. На цифровом тахометре к неточности данных может привести поломка микросхемы или самого экрана. При этом дисплей обычно не ремонтируется, сразу выполнятся замена на новый экран.
5. Бывает так, что стрелка тахометра прыгает только на холостом ходу. В этом случае нельзя исключать неполадки трамблера и его контактов. Параллельно следует проверять конденсатор трамблера (установлен на крышке). Указанный элемент достаточно часто «пробивает», в результате чего тахометр также не может работать нормально. Еще прыгает стрелка на тахометре или стрелка тахометра хаотично скачет по причине разрывов в цепи системы зажигания. В этом случае цепь зажигания следует полностью проверить, чтобы исключить вероятность сбоев в работе тахометра по этой причине.
6. Достаточно часто дергается тахометр, который был недавно установлен на автомобиль в процессе ремонта приборной панели или после снятия/замены панели приборов. В данном случае тахометр нужно настраивать — регулировать положение, выставлять указатель в нулевое положение, исключить ошибки при подключении и т.д. Регулировать нужно при помощи тумблера, который располагается сзади тахометра.
7. В случае, когда скачет тахометр только на больших оборотах (от 4 тыс. об/мин и выше), из строя может выйти коммутатор. Коммутатор в этом случае нуждается в замене.
8. Если менялась проводка от датчика на тахометр, стрелка может падать в «ноль» или даже ниже, после чего слегка подергиваться в таком положении (меняется форма импульса на катушке). Причина – неподходящее сечение проводов, изменение сопротивления. Чтобы решить проблему, нужно уменьшить номинал внешнего резистора на плате тахометра.

Прыгает тахометр: неполадки двигателя и его систем

В ряде случаев тахометр и его проводка могут быть полностью исправными, однако на разных режимах работы ДВС (холостой ход, низкие, средние или высокие обороты) стрелка тахометра начинает прыгать и дергаться. Данные симптомы указывают, что возникли проблемы с двигателем и его системами. Обычно водитель также замечает сбои в работе мотора.

Чаще всего тахометр скачет по причине проблем с зажиганием. Например, даже банальные неполадки ВВ – проводов (износ, повреждение проводов) или неисправности свечей зажигания, а также ряд других неполадок по зажиганию приведут к тому, что стабильность работы мотора нарушается.

Еще можно выделить проблемы со смесеобразованием, когда ЭБУ формирует неправильную смесь, двигатель практически глохнет, затем обороты выравниваются и т.д. Соответственно, силовой агрегат работает нестабильно, что и отображается на тахометре в виде скачков стрелки. Причин для такой поломки много – подача топлива и воздуха, датчики ЭСУД, а также ряд других элементов и узлов.

Как правило, чтобы точно определить неисправность, двигатель нуждается в углубленной диагностике. Опытные специалисты проверят систему зажигания, систему питания, а также датчики и проводку. Если неисправность мотора обнаружена, после ее устранения тахометр также будет работать нормально.

Вероятные повреждения тахометра и методы устранения

В основном причиной поломки устройства является применение неподходящих высоковольтных проводов. Подобный нюанс, кроме прочего, проявляется преимущественно в результате преобразования на силиконовые. Из-за использования последних способна дергаться на приборе стрелка.

Если говорить о неисправностях, при отказе тахометра работать, процесс их нахождения может разниться от типа мотора.

1. Карбюратор. На таком моторе к устройству подсоединяется 3 провода, 2 – питание, 3-й подключен к катушке. Для определения причины повреждения измерительного прибора необходимо получить подход к контрольному щитку (задней части) и отсоединить клеммы, включенные в прибор. Далее, применив 3 других рабочих проводка, устройство нужно напрямую подсоединить к аккумуляторной батарее и катушке. Во время запуска агрегата прибор должен начать функционировать, если причиной тому цепь. В том случае, если подобного не случилось, нужно искать проблему в зажигании или самом устройстве.
2. Инжекторный двигатель. В этой ситуации схема подсоединения тахометра отличается. Здесь применяется 4 провода, 2 – питание, 1 направлен к электроблоку управления, еще 1 – к датчику коленвала. Довольно приемлемым вариантом станет выполнение компьютерной диагностики. Кроме того, впору попробовать совершить проверку положения на разъемах контактов либо установить новый ДПКВ.

Тахометр на автомобиле: виды и особенности

В процессе поиска возможных причин, почему прыгает тахометр, также необходимо отдельно учитывать особенности устройства данного прибора. Тахометры бывают:

• аналоговыми;
• цифровыми.

Аналоговые тахометры имеют индукционную магнитную катушку, при этом обороты показывает стрелка тахометра, которая перемещается по шкале. Цифровой тахометр отображает информацию на ЖК-дисплее. Количество оборотов передается за счет работы магнитного датчика, фиксирующего прохождения определенной точки коленчатым валом.

Кстати, еще одним типом датчика может быть электронный датчик (оптрон). Такой датчик формирует световой луч и определяет частоту вращения по отражению луча от определенных участков.

Что касается точности, цифровой тахометр более точный, чем аналоговое решение. При этом аналоговые тахометры более распространены на авто и устанавливаются штатно. Причина — устройство простое и надежное. Однако в этом случае водитель получает только приблизительную информацию (с поправкой на то, что максимальная точность показаний оборотов коленчатого вала не так важна).

Цифровые тахометры активно используются для тонкой настройки двигателя и электронного зажигания. Их штатно устанавливают на спортивные авто или на машины с цифровой панелью приборов, а также отдельно интегрируют в салон в качестве выносного прибора. Наличие такого тахометра позволяет получить точные показания оборотов и переключать передачи на строго определенном количестве оборотов коленчатого вала.

Дополнительно выносные или штатные цифровые тахометры имеют сигнализатор, чтобы водитель точно знал, когда двигатель раскрутился до определенных оборотов на той или иной передаче.

Устройство аналогового тахометра

Так или иначе, но аналоговый тахометр остается самым распространенным решением. Конструктивно данное решение состоит из следующих элементов:

• стрелка указателя;
• градуированная шкала;
• электромагнитная катушка с экранированной обмоткой;
• проводка для передачи данных от датчика коленчатого вала на тахометр;

Если просто, сигнал от коленчатого вала по проводам поступает на электронную схему, в результате чего стрелка движется по шкале. Показания могут сниматься с вала, с генератора или с валов отбора мощности. Дополнительно сигнал преобразуется с учетом определенного коэффициента.

Дергается стрелка спидометра ВАЗ 2106.

Дергается стрелка спидометра ВАЗ 2106.

а под вечер совсем перестала работать. упала вниз и всё.

что это может быть? что менять? также перестал показываться километраж

Неисправность спидометра – некритичная, но достаточно неприятная проблема

Данными о пробеге и, что особенно важно, о текущей скорости пренебрегать не следует. Причина проблемы кроется в поломке спидометра или его привода

Чтобы выполнить ремонт спидометра ВАЗ 2107 достаточно обладать минимальными навыками ремонта.

Спидометр ВАЗ 2107

Прибор служит для индикации текущей скорости движения автомобиля и учета его общего и суточного пробега. Характеристики спидометра ВАЗ 2107 не отличаются от других спидометров “классики” ВАЗа:

• диапазон показаний: 0-180 км/ч;
• диапазон измеряемой скорости: 20-160 км/час;
• передаточное отношение: 1 к 1000.

Спидометр ВАЗ 2107, в отличие от ВАЗ 2106, изготавливается без корпуса.

Привод спидометра ВАЗ 2107

Трос (привод) спидометра представляет собой гибкий трос в оплетке и служит для передачи вращающего момента от КПП к спидометру. Один конец привода соединен с редуктором на коробке передач, другим с механизмом спидометра.

Основные неисправности спидометра

Неисправности можно разбить на два типа:

• спидометр не показывает текущую скорость;
• привод спидометра шумит.

Спидометр ВАЗ 2107 может на работать по таким причинам:

1. Неисправен спидометр. В этом случае необходима замена прибора.
2. Открутились гайки, крепящие наконечники гибкого вала. Для устранения неисправности их необходимо прикрутить.
3. Оборван гибкий вал. Его необходимо заменить, чтобы восстановить работоспособность спидометра.
4. Поврежден наконечник гибкого вала или ответное гнездо на спидометре. В этом случае следует менять тросик спидометра ВАЗ 2107 или сам спидометр
5. Неисправен привод гибкого вала или повреждено ответное гнездо привода спидометра в КПП. Это редкая поломка, устранение которой заключается в ремонте коробки переключения передач и достойно описания в отдельной статье.

Шуметь привод спидометра ВАЗ 2107 может по двум причинам:

1. Привод проложен с малыми радиусами изгиба. Для устранения проблемы необходимо заново проложить тросик спидометра, предварительно смазав его.
2. Оплетка тросика спидометра ВАЗ 2107 повреждена. В этом случае нужна замена гибкого привода спидометра в сборе.

Как показывает практика, большинство неисправностей связаны именно с тросиком спидометра ВАЗ 2107 и устраняются его заменой.

Что необходимо для замены привода спидометра ВАЗ 2107

Чтобы заменить привод спидометра, понадобятся отвертка и пассатижи. Для облегчения прокладки нового тросика спидометра нужно использовать стальную проволоку диаметром до 0,5 мм и длиной примерно 2 метра.

Привод крепится к КПП в нижней части картера, поэтому чтобы добраться до него необходима смотровая яма или подъемник.

• установить автомобиль на подъемник или смотровую яму;
• отключить провод “массы” от аккумулятора;
• демонтировать панель приборов;
• отвернуть гайку, крепящую трос к механизму спидометра отстыковать его;Установка тросика спидометра ВАЗ 2107

  Перед установкой нового тросика его необходимо вытащить из оболочки, смазать смазкой “Литол” и вставить на место.

  Далее необходимо привязать направляющую проволоку к гайке крепления тросика к спидометру и протянуть его снизу машины внутрь салона.

  Дальнейшие действия производятся в порядке, обратном снятию тросика спидометра.

  После установки тросика необходимо вставить резиновый защитный чехол, находящийся на оплетке. в отверстие в кузове машины. через которое тросик проходит в салон.





















  На этом ремонт спидометра ВАЗ 2107 завершен

  “>

Неисправности тахометра

Почему не работает тахометр на ваз 2106

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

• отсутствие реакции стрелки на изменение количества оборотов двигателя;
• хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
• явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

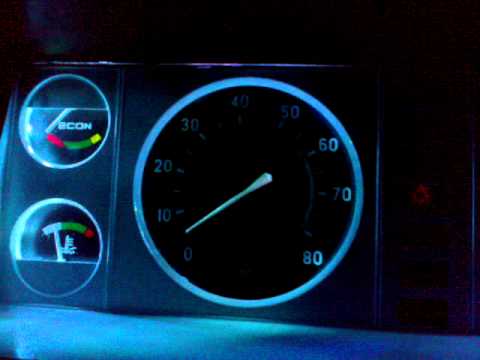

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

• отсутствие хорошего контакта на минусовой клемме аккумулятора;
• окисление или подгорание коричневого провода на катушке зажигания;
• подгорание или износ контактов крышки распределителя зажигания, или бегунка;
• износ подшипника вала трамблёра;
• замыкание красного провода, питающего прибор, на «массу» автомобиля;
• неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

1. Разобрать распределитель зажигания.
2. Проверить состояние контактов прерывателя.
3. Зачистить контакты.
4. Произвести регулировку зазоров между контактами.
5. Проверить исправность конденсатора, установленного в прерывателе.
6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

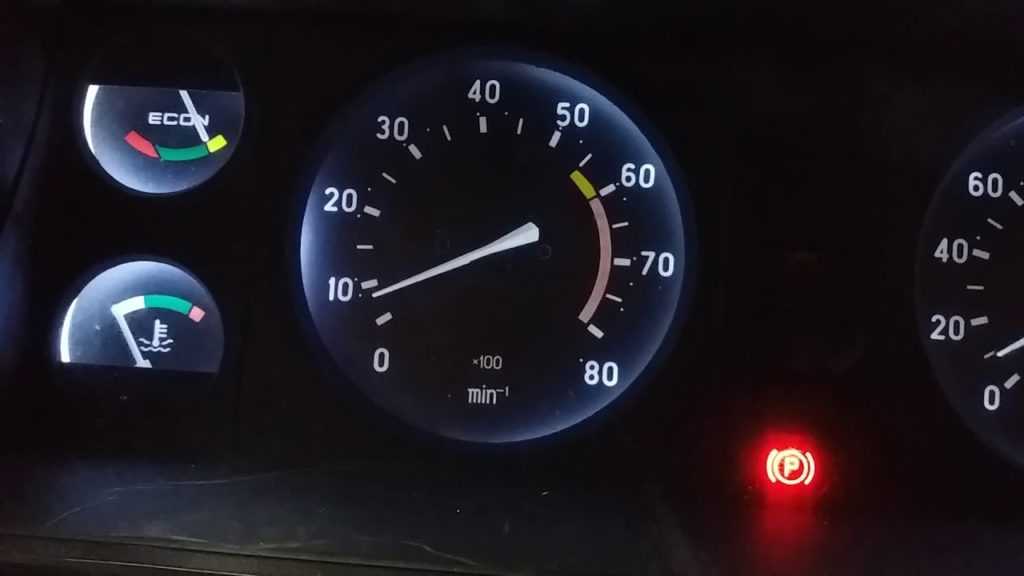

Почему «прыгает» стрелка тахометра ВАЗ 2107

Тахометр не относится к “жизненно важным” прибором “семерки”, однако его неисправность вызывает определенные неудобства. Кроме того, ситуация, когда прыгает тахометр ВАЗ 2107, бывает признаком проблем в системе зажигания или подачи топлива в двигатель. Поэтому при первых признаках забарахлившего тахометра нужно разобраться в причинах поломки и незамедлительно устранить их.

Схема подключения тахометра на ВАЗ 2107 с карбюраторным двигателем немного отличается от той, что применяется на моделях с инжектором. Но в целом причины неисправности и методы их устранения схожи.

Подключение тахометра на карбюраторных и инжекторных моделях

Схема подключения тахометра ВАЗ 2107 на инжекторной машине отличается тем, что в этом случае прибор считывает данные об оборотах двигателя не с катушки зажигания, а с ЭБУ двигателя. В целом же порядок подключения и принцип работы не отличаются. Прибор имеет три вывода, к двум из которых подключается “плюс” от замка зажигания и “масса”, а к третьему — провод от катушки зажигания или ЭБУ двигателя.

С чего начать поиск неисправности

Для поиска неисправности понадобится мультиметр или “контролька”. Если не работает тахометр на ВАЗ 2107 (инжектор), сначала стоит посмотреть, не горит ли контрольная лампа “Check Engine”. Если это так, то узнать причину поломки можно, считав с контроллера код ошибки. Если лампа не горит, этот пункт можно пропустить.

Далее на инжекторной и карбюраторной модели следует проверить состояние электропроводки, идущей к тахометру. Изоляция проводов не должна иметь повреждений, тахометр должен иметь хороший контакт с “массой”, питанием и клеммой “К” катушки зажигания либо выводом ЭБУ двигателя. Кроме того, возможен обрыв или плохой контакт внутри самого прибора. В этом случае его придется заменить. Если с проводами и контактами все в порядке, проблема в датчике Холла (на инжекторной “семерке”), системе зажигания или подачи топлива.

Проверка системы зажигания

Схема тахометра ВАЗ 2107 одинакова для всех моделей, разница лишь в том, откуда он берет данные. В карбюраторной “семерке” сведения об оборотах двигателя считываются с катушки зажигания: каждые два разряда искры на свечах — один оборот двигателя. Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем.

Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.

Датчик Холла

Тахометр на ВАЗ 2107 (инжектор) считывает информацию об оборотах двигателя с ЭБУ. Последний, в свою очередь, получает данные от датчика Холла, Плохой контакт на выводах датчика или его неисправность ведет к перебоям в работе двигателя и колебаниям стрелки тахометра. Если контакты можно почистить, то сам датчик отремонтировать не удастся. Он сконструирован так, что возможность его ремонта исключена. Неисправный датчик необходимо заменить новым.

Неисправность топливной системы

Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.

Неисправность газораспределительного механизма

Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом. Кроме того, обороты могут “плавать” из-за неисправности самого двигателя. Тут стоит проверить компрессию в цилиндрах или обратиться к автомеханикам. Если промедлить с диагностикой и ремонтом, может произойти серьезная поломка в поршневой системе, что потребует дорогостоящего сложного ремонта.

semerkavaz.ru

Почему не работает тахометр на ВАЗ 2107 карбюратор и инжектор и прыгает стрелка: ремонт и схема

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

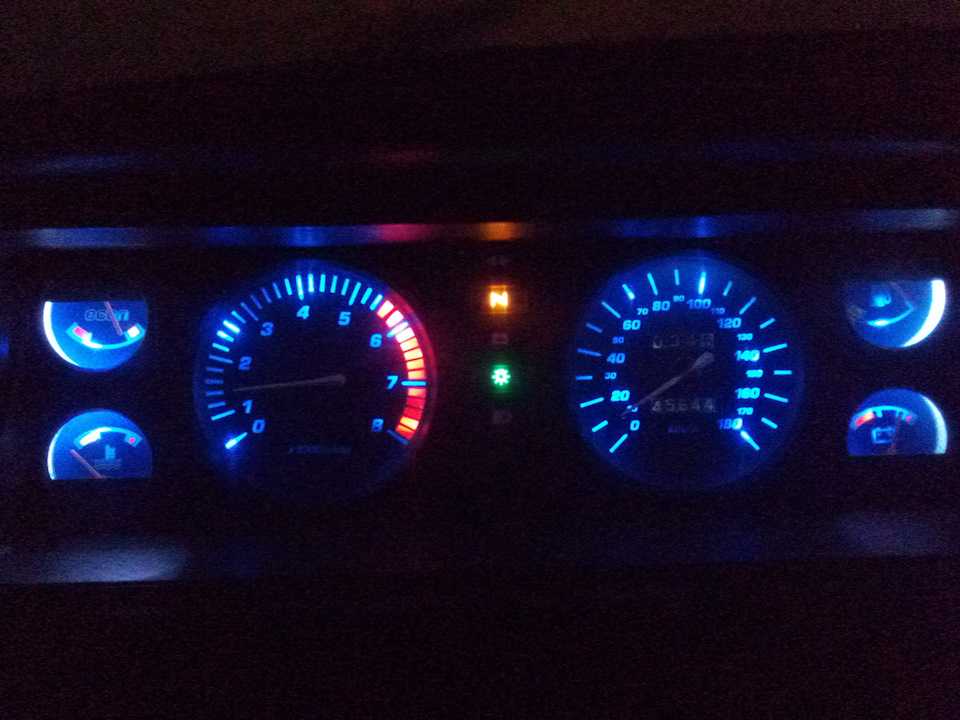

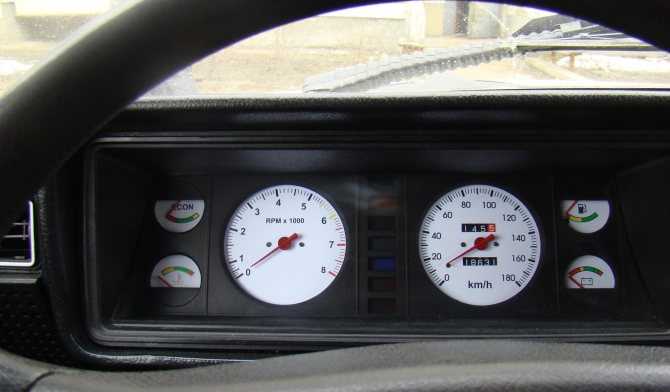

«Семерочная» приборка с тахометром

Возможные неисправности и способы их устранения

Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов.

В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.

Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:

1. На карбюраторных моторах к прибору подключается три проводка. Два из них – это питание, а третий подключается к катушке. Чтобы определить причину выхода из строя девайса, нужно получить доступ к задней части контрольного щитка и отключить клеммы, подключенные к прибору. Затем, используя три других провода, которые должны быть работоспособны, девайс следует подключить напрямую к АКБ, а также катушке. При запуске силового агрегата устройство должно начать работать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания либо самом приборе.
2. Что касается инжекторных моторов, то в этом случае схема подключения тахометра несколько другая, здесь используется 4 провода. Два из них – это питание, один – идет к ЭБУ, а еще один – непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео – minishumaher).

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

1. Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
2. Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
3. Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
4. Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
5. Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.

Фотогалерея «Демонтаж приборки»

Загрузка …

avtozam.com

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Предлагаем ознакомиться Как правильно заряжать АКБ (сколько времени, каким током и напряжением), как зарядить необслуживаемый, гелевый и кальцевый аккумулятор

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

целостность электропроводки

При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели

Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

В некоторых типах конструкции изменение погонного сопротивления высоковольтных проводов может вносить коррективы в точность показаний индикации оборотов двигателя.
