Технологии изготовления автостекол:

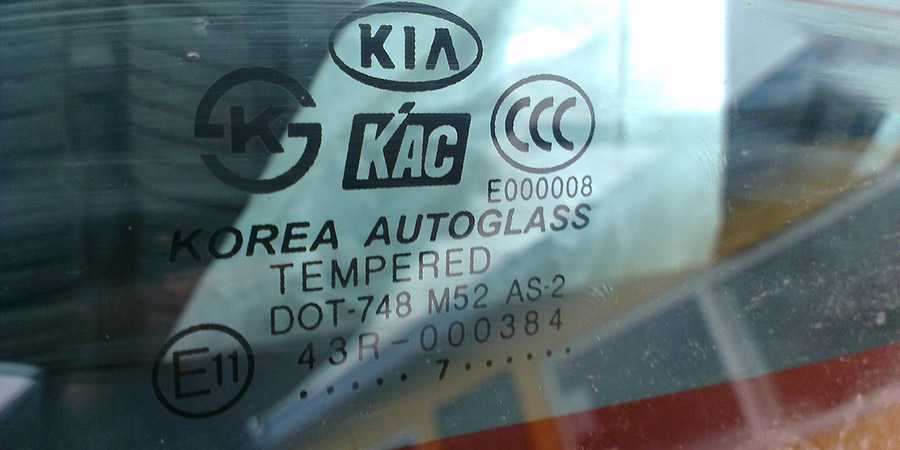

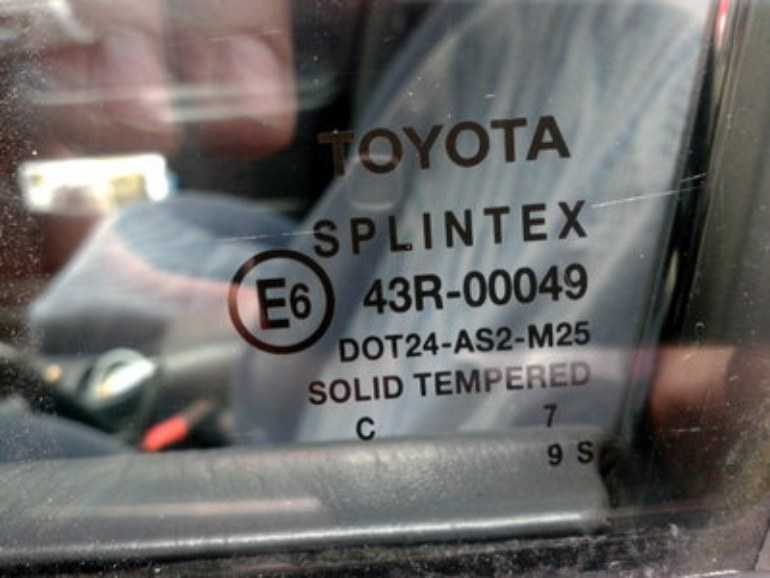

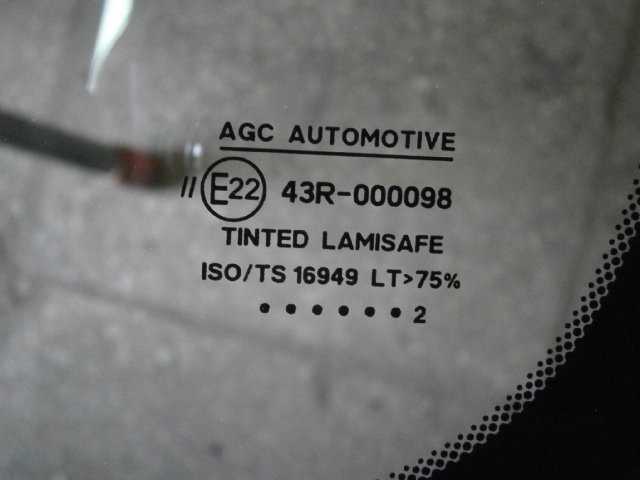

Маркировка Любое автомобильное стекло (лобовое, заднее, боковое), независимо от производителя, маркируется определенным образом. Маркировка содержит массу полезной информации и является подтверждением оригинальности детали. Бытует миф, что стекло можно считать оригинальным только если на нем есть логотип автопроизводителя (Audi, BMW, Toyota и т. п.). На самом деле все автостекла изготавливаются на десятках заводов по всему миру. Если деталь поступила на сборочный конвейер с одного из таких заводов, оно уже считается оригинальным. Что же означают символы, используемые в маркировке? Можно встретить, например, следующие варианты:

1.Товарный знак – наименование компании-производителя, как AGC (БОР), XYG, KAC, FYG, Guardian, Pilkington, Sekurit и других. Так же может быть нанесена и оригинальная маркировка компании-производителя авто.

2. Тип автостекла. Косые черты на примерах – на самом деле римская цифра 2: / – упрочненное ветровое стекло; // – обычное многослойное лобовое (такая маркировка встречается чаще всего); /// – многослойное лобовое автостекло с обработкой; IV – деталь, выполненная из пластика; V – неветровое стекло с коэффициентом светопропускания менее 70 %; V или VI – двойные автостекла с коэффициентом светопропускания выше 70 %.

3. Под цифрой 3 на рисунках в кружок обведен код страны, где проводилась сертификация детали. E17 означает, что автостекло сертифицировано в Финляндии, E1 – в Германии. Часто страна производства и проведения сертификации совпадает, но не всегда. Таблица с официальными кодами сертифицирующих стран: E1 – Германия E12 – Австрия E24 – Ирландия E2 – Франция E13 – Люксембург E25 – Хорватия E3 – Италия E14 – Швейцария E26 – Словения E4 – Нидерланды E16 – Норвегия E27 – Словакия E5 – Швеция E17 – Финляндия E28 – Беларусь E6 – Бельгия E18 – Дания E29 – Эстония E7 – Венгрия E19 – Румыния E31 – Босния и Герцеговина E8 – Чехия E20 – Польша E32 – Латвия E9 – Испания E21 – Португалия E37 – Турция E10 – Югославия E22 – Россия E42 – Европейское сообщество E11 – Англия E23 – Греция E43 – Япония

4. M477 (слева), M-668 (справа) – это код материала, по которому можно узнать цвет стекла и его толщину.

5. Под цифрой 5 можно увидеть разные варианты обозначения даты изготовления автостекла. Сначала указывается год, затем месяц, конкретный день месяца пишется не всегда. С левым рисунком все ясно: 05/01 = январь 2005. На рисунке справа придется немного посчитать в уме: 9 = 2009 год; 12 8 = ноябрь (т.е. 1 + 2 + 8 = 11); 10 1 2 4 = 17 ноября (10 + 1 + 2 + 4 = 17). Вместо цифр для обозначения месяца могут использоваться точки.

6. Здесь пишется соответствие американскому стандарту по оптической прозрачности. Используются числа от 1 до 3, где 1 – самый оптически чистый элемент. По маркировке можно узнать, куда вклеить стекло: AS1 – область применения не ограничена; AS2 – нельзя использовать в качестве лобового стекла; AS3 – запрещено устанавливать на любых транспортных средствах.

7. DOT 49, DOT-563 – это код завода-производителя. Полный перечень DOT-номеров включает более 700 наименований, поэтому здесь мы его не приводим. При необходимости список можно найти в Интернете.

8. Это тип стекла. Laminated или Lamisafe используются для обозначения триплекса, Tempered, Temperlite или Therlite – для сталинита.

9. Последний элемент маркировки может отсутствовать – это зависит от производителя. CCC E000199 или CCC E000039 обозначает соответствие стандарту безопасности страны происхождения. Но если он не указан, это вовсе не значит, что стекло небезопасно.

Надеюсь информация окажется полезной. С днем автомобилиста!

Классификация и виды стёкол

По типам автомобильные стёкла классифицируют на:

• сталинит;
• дуплекс;
• многослойные пакеты;
• триплекс (ламинированное).

Сталинит — однослойное закалённое стекло. При механическом воздействии оно разлетается на мелкие неострые осколки, но не может их удерживать. Прочность и стойкость материала к ударам находится на высоком уровне.

Дуплекс представляет собой стекло в окружении плёнки, которая фиксирует даже мелкие осколки. Чаще его устанавливают на недорогие модели автомобилей.

Многослойные пакеты используются только как комплектующие на дорогостоящих авто. Их характеристики очень высокие, как и стоимость.

Триплекс — состоит из нескольких слоёв стёкол и плёнок, что делает его безопасным и прочным. Именно триплекс применяется в производстве ветровых стёкол для современных машин.

Кроме материала изготовления, изделия также могут отличаться наличием тонировки, датчиков дождя и света, разных видов напыления, подогрева лобового стекла Мазда СХ-5 и пр. За все эти опции придётся заплатить дополнительно.

Стандарты

Существует два вида стандартов области применения конкретного стекла. Американский стандарт обозначается символами «DOT», «M» и «AS». Цифры после «DOT» обозначают сертификат производителя (конкретного завода), который подтверждает, что продукция полностью соответствует требованиям транспортного департамента США. Это означает, что по коду «ДОТ» можно установить совершенно точно, в какой стране произведено стекло и кем именно. Например, на маркировке ниже указано DOT473 и компания Pilkington. Если проверить код «473», то мы увидим, что продукция действительно принадлежит Guilin Pilkington, только произведена она в Китае.

Посмотреть все коды можно в файле ниже.

Идем дальше. Символом «М» и цифрами после него обозначают показатели цвета и толщины стекла.

Одним из самых важных американских стандартов можно назвать светопропускную способность материала (прозрачность). В зависимости от цифр, которые идут после «AS» существует всего три категории автомобильных стекол:

• AS1 – стекло можно использовать в качестве лобового, бокового и прочих. Это самые качественные изделия, которые отвечают всем стандартам по светопропускным способностям (не менее 75%) и искажению. Поэтому они также отвечают и ГОСТу РФ.
• AS2 – стекла этого типа можно устанавливать в любом месте, но только не в качестве лобового стекла. Такие изделия не проходили или не смогли пройти проверку на искажение, но светопропускные функции в норме.
• AS3 – можно использовать только для задних боковых стекол.

Также существует европейский стандарт качества, который можно легко определить по букве «Е» в круге. Также рядом с ним может находиться строчка, в которой указывается «43R» и несколько цифр. Это означает, что изделие отвечает стандарту ECE R43 Европейской омологации. Для того, чтобы уточнить определенную страну, выдавшей сертификат, достаточно запомнить значения их таблицы.

Полезно! На стекле может стоять сразу два кода, отвечающих одновременно за соответствие американским и европейским сертификатам. Это означает, что данное изделие было сертифицировано (но, не обязательно произведено) в ЕС для продажи в США или наоборот.

Также на маркировке можно встретить символ «ССС» в круге. Это говорит о том, стекла были изготовлены для Китайского рынка и отвечают стандартам качества этой страны. Если стекло было произведено для европейских потребителей, то помимо этого знака обязательно будет присутствовать и символ «Е».

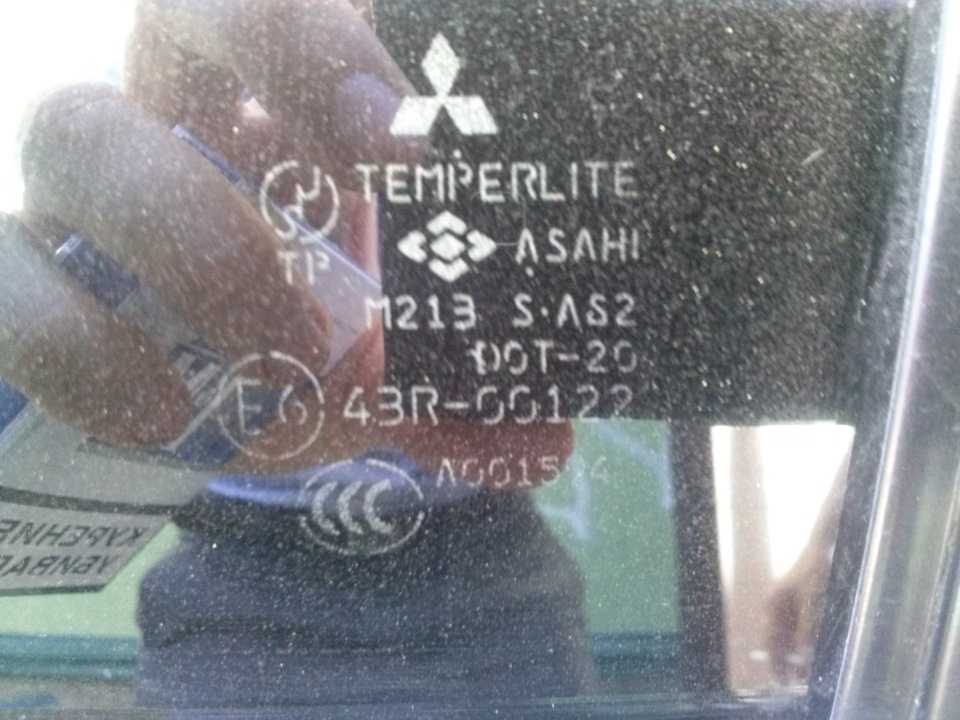

Продолжаем изучать маркировку. Если снова взглянуть на картинку из примера, то можно заметить, что на ней также указываются разные надписи – Lamisafe и Tempered. Они расскажут, из какого материала было изготовлено изделие.

Расшифровка обозначений стекол

1. Наименование завода-изготовителя или его товарный знак;

2. Расширенный тип автомобильного стекла;

3. Код страны, где автомобильное стекло было сертифицировано. «Е», а далее цифровое обозначение;

4. M – определяет материал, конкретизирует: толщину стекла, оттенок (цвет), и покрытие;

5. Самое интересное для нас – дата изготовления:

К нашему сожалению единого стандарта обозначения даты не существует, но есть три наиболее распространенных разновидности маркировки:

Первый вариант обозначения представляет собой комбинацию из точек и одного числа.Причем число может быть как однозначное, так и двузначное. Как с этим разобраться? Если число двузначное – то все очень просто, оно и указывает год изготовления. Например, 16 будет указывать на 2020 год выпуска. Если число однозначное, например, 6, то здесь тоже в принципе всё просто. Получается, стекло было произведено в 2020 или 2006, а может и в 1996 и даже в 1986 году. Включаем логику и находим ответ: одно и тоже поколение машины (за редким исключением) не может выпускаться более 10 лет, так как обязательно произойдет смена поколения или как минимум рестайлинг, это всегда можно посмотреть в сети интернет. Если видим цифру 6 на стекле Рено Логан нового поколения, то естественно это 2020 год. Далее смотрим на точки вблизи числа, если они расположены перед числом, то их количество и есть порядковый номер месяца. Если после, то их количество указывает также указывает на порядковый номер месяца изготовления с тем расчётом , что необходимо прибавить 6.

Например: на рисунке ниже четыре точки перед цифрой указывают на апрель, а 2 — на 2002 год изготовления (в нашем случае)

• Также обозначение может иметь второй, более простой вид : 11/02. Здесь еще проще первое число указывает на год – 2011, второе на месяц 02 – февраль.
• И третий вид расшифровывается несколько сложнее и представляет собой набор цифр расположенный на 3‑х строках: Число на верхней — указывает на год изготовления; Сумма чисел во второй означает номер месяца; Сумма чисел в последней строке есть не что иное, как дата производства.

6. Указывает на то, что стекло прошло испытание на светопропускание по американской методике AS и обозначается цифрами 1, 2 или 3. Другими словами это показатель качества прозрачности. AS1 – допускается использовать в любом месте (лобовое, боковые и др.) на транспортных средствах. Они прошли тесты на светопропускание и искажение (преломление). AS2 — допускается использовать везде, кроме ветрового стекла, так как не пройдены или не проведены тесты на искажение, а светопропускные способности соответствуют норме. AS3 – запрещены для использования на транспортных средствах, за исключением задних боковых.

7. DOT (Depart­ment Of Trans­porta­tion), а цифры после аббревиатуры указывают код завода-изготовителя;

8. Тип стекла. Lam­i­nat­ed, Lamisafe — многослойное (ламинированное) стекло или как в России его привыкли называть триплекс, то есть стекло между двумя слоями которого находиться пленка из поливинилбутираля. Данный вид стекол при ударе не рассыпается, а покрывается трещинами, но остается цельным. Кстати российские производители, например Борский стекольный завод этот тип обозначают как WL. Tem­pered, Tem­per­lite, Ther­l­itw — закаленное стекло – при ударе рассыпается на мелкие фрагменты не способные ранить человека;

9. Соответствие стандарту Китая CCC E000199/E000039;

10. 43R-001532 указывает на соответствие европейскому стандарту.

Маркировка — символы кода китайских стекол «Benson»

Компания Shenzhen Benson Automobile Glass (Шензень, Китай) крупнейший производитель автостекла для ВСЕХ марок автомобилей. Заводы Benson работают на современном оборудовании из Германии, Италии, Швейцарии и имеют сертификаты качества, как ISO/TS16949, ISO14001, GB9656, сертификат на продажу автостекол в РФ — значения символов кода (маркировка) на автостеклах «Benson» из Китая.

Качественная стекольная продукция обладает амортизационными свойствами. Твердые и прочные автостекла проявляют мягкость при гашении ударов, защищая пассажиров и водителя автомобиля. Кроме ламинированных и закаленных стекол, компания выпускает всевозможные аксессуары для автомобилей.

Стекла отечественного производства

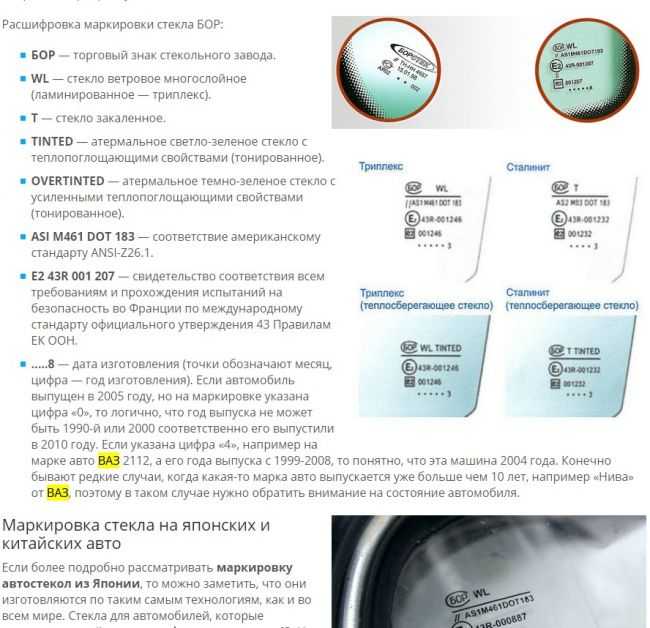

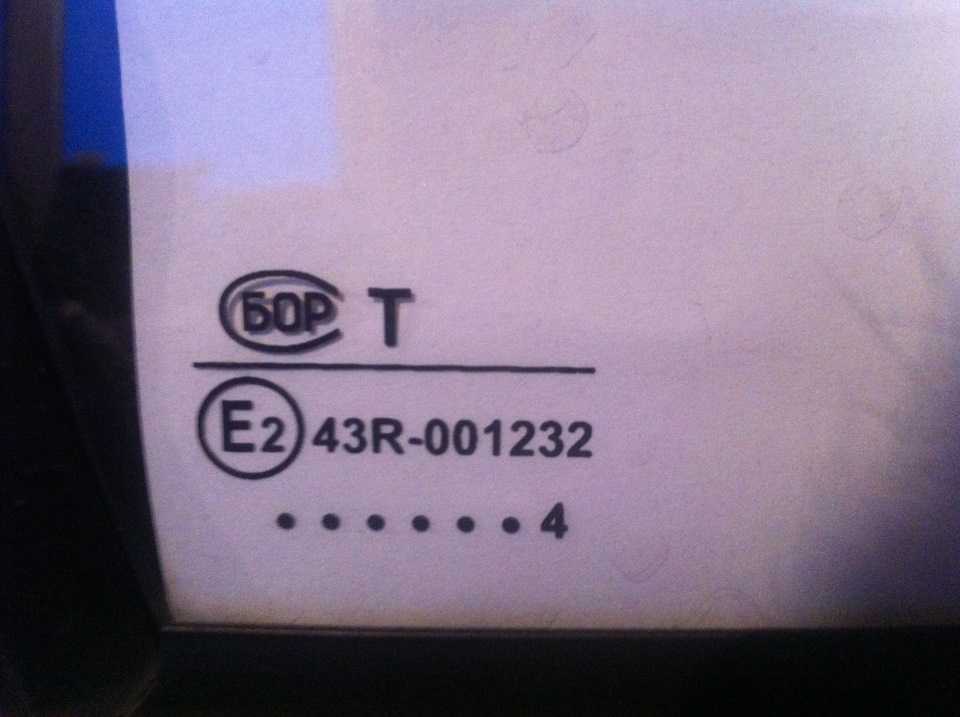

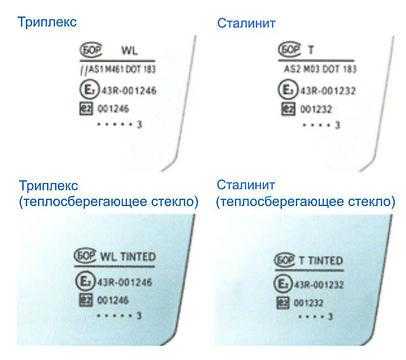

Когда-то на всех автомобилях отечественного производства устанавливали стекла Бор, произведенные на крупнейшем российском стекольном заводе. Данная надпись для многих была эпитетом качествам и доступной цены, а также свидетельствовала об оригинальности продукции.

Со временем в городе Бор стали появляться мелкие полукустарные фабрики, которые тоже выпускали продукцию. Они даже не брезговали изготавливать стекла-подделки, якобы выпущенные большим заводом. Помимо этого, на российский рынок стало попадать множество продукции от сторонних фирм, в том числе отечественного и зарубежного производства.

В условиях такой жесткой конкуренции и провокаций со стороны мелких фирм бренд Бор более не считался единственным. Покупателям стало гораздо сложнее ориентироваться при выборе. Если раньше достаточно было посмотреть на надпись Бор, чтобы определить высокое качество продукции, то сегодня это не так.

В копилку плюсов компании Бор можно занести факт того, что здесь по-прежнему продолжают выпускать хорошее стекло. Только с 1997 года Бор официально входит в мировой концерн AGC. Последний же, как известно, занимает более трети мирового рынка автостекол. Каждый третий автомобиль в мире сходит с конвейера, оснащенный стеклами от AGC.

Производство автостекол

Современное производство автостекол – это довольно сложный и ответственный процесс. Стекло должно получиться таким прочным, чтобы выдерживать серьезные механические нагрузки. Одновременно с этим оно должно быть эстетически привлекательным, проходить специальную обработку и соблюдать нормы качества безопасности. Рассмотрим виды автостекол.

Различают две технологии изготовления стекол:

1. Изготовление посредством закаливания изделия, проходящего несколько температур. Называется технология – «сталинит».
2. Изготовление путем создания многослойных структур – «триплекс».

По технологии «сталинит» стекло подвергается обработке температурами в пределах 650-6500 градусов. Таким образом, стекло проходит несколько стадий горячей обработки, затем его остужают струей воздуха, что закаливает материал очень крепко. В итоге увеличивается не только способность выдерживать различные температурные режимы, но и физическая прочность материала.

Как правило, данная технология применяется для изготовления люковых и дверных стекол, редко – лобовых.

Подбор стекла для автомобиля

Лобовой щиток увеличивает жесткость кузова и испытывает постоянную механическую нагрузку, поэтому автостекло подбирается строго по марке машины. Рекомендации о покупке расходника только оригинального исполнения вызывают у водителей раздражение, ведь производители устанавливают на свою продукцию высокие цены.

Можно подобрать оригинальное стекло на вторичном рынке по номеру, если точно известна маркировка штатной детали. Проверяйте отсутствие ВИН-кода на изделии, чтобы не купить краденное: по коду легко найти деталь, и вопросы у полиции будут уже к вам.

В магазине и специализированном сервисе продажа запчастей ведется по каталогу автомобилей, здесь трудно ошибиться с выбором. Одновременно с подбором мастера установят деталь на автомобиль.

Плюсы и минусы противоугонной маркировки

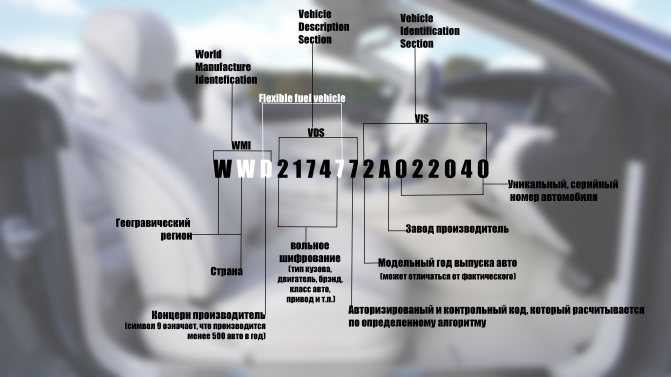

Такой способ противоугонной защиты как нанесение ВИН-номера на стеклянные поверхности должен иметь свои плюсы и минусы.

• Угонять не выгодно
• Промаркированный автомобиль не выгодно угонять и в этом заключается основное достоинство маркировки стекол среди других способов противоугонной защиты.
• Редко угоняют
• VIN на стеклянных поверхностях – это работающее средство от угона. Машины с такой маркировкой угоняют крайне редко.
• Скидка на КАСКО
• Особая примета
• Невозможно удалить

Дополнительным плюсом в сторону маркировки является тот факт, что раньше многие страховые фирмы готовы были предложить скидки на полис КАСКО для промаркированных автомобилей. А в некоторых фирмах VIN-код на стекле являлся обязательным условием страхования. Это безусловное свидетельство в пользу надежности данного метода, признанного специалистами.

Минусов у данной системы защиты от угона нет. ВИН-номер не портит стекла и внешний вид автомобиля. Маркировку видно только с близкого расстояния. Она не может уменьшить обзор для водителя. Наличие идентификационных знаков на стеклах – важный уникальный элемент автомобиля.

Надежность данного средства защиты подтверждается невозможностью стереть противоугонную маркировку. Сложные и дорогие системы сигнализации взломщики способны обойти просто отключив автомобиль от электропитания. Маркировку же удалить или скрыть невозможно. Благодаря сложному химическому составу пасты, которой наносится надпись, ВИН-код не подвержен опасности при частых мойках с использованием химических моющих средств. Такую маркировку не получится стереть даже ножом или лезвием.

Снижает риск угона почти на 98%

Среди выявленных случаев угона не было ни одного с маркировкой на стекле, что позволяет сказать о том, что промаркированные автомобили угоняют на 100% реже, чем обычные. Угонщик сразу видит наличие VIN-номера на стекле и чаще всего отказывается от угона конкретно этого автомобиля.

Высокий процент найденных после угона

Также ВИН-код на стеклянных поверхностях помогает найти автомобиль, если угон все-таки состоялся. Об этом свидетельствует большое количество промаркированных автомобилей, найденных после угона. VIN на стекле способствует более эффективным поискам. О существовании противоугонной маркировки необходимо сообщить в органы, которые будут заниматься поисками и расследованием угона автомобиля.

Однако, не существует противоугонных средств дающих полную гарантию от угона. И VIN-код на стеклянных поверхностях — не исключение. Не все автомобили угоняются с целью дальнейшей продажи. Некоторые транспортные средства воруют для разбора на запчасти. В таком случае ВИН-номер на стекле не станет недостатком для угонщика. Об этом необходимо помнить и не возлагать все надежды на одну маркировку, а использовать ее в комплексе с другими средствами противоугонной защиты.
