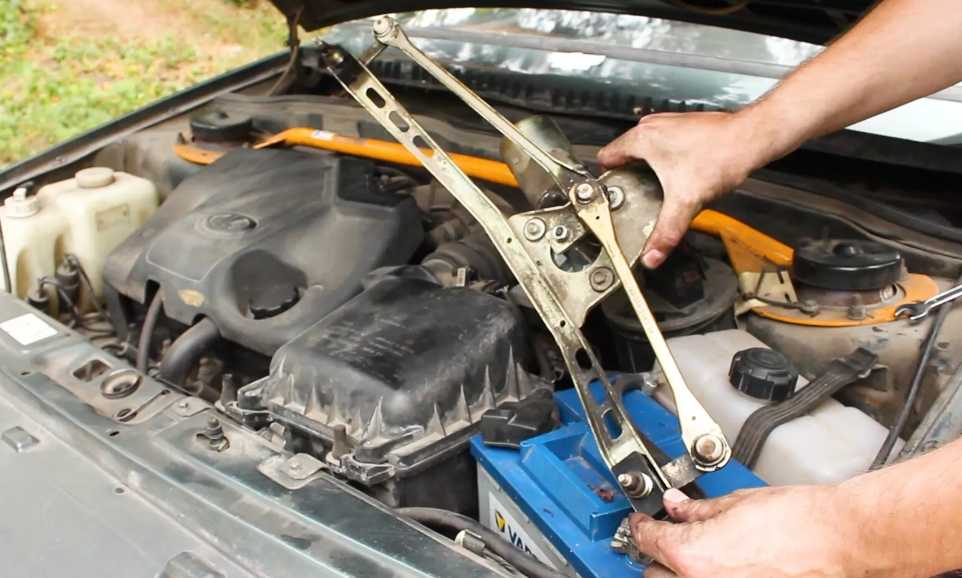

Что такое трапеция дворников и для чего она нужна?

Трапеции находятся где-то тут!

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться .

Принцип работы

Чаще всего в трапеции изнашиваются пластиковые втулки.

Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

1. Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
2. За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания .

Диагноз – разобрать

Ключевой причиной отказа стеклоочистителей является износ втулок трапеции, передающих вращение на поводки стеклоочистителей. Износ, разумеется, понятие растяжимое. Так, банальная работа на сухую значительно снижает скорость работы механизма. Встречаются случаи даже асинхронного срабатывания, когда один поводок вращается как положено, а второй – двигается с запаздыванием.

Диагноз в подобном случае абсолютно очевиден – разборка с последующей дефектовкой. Быть может, все обойдется перемазкой густым составом, не притягивающим пыль. Вполне возможно и иное: придется искать новую трапецию. А вот в этом вопросе скорее всего будут сложности. Владельцам возрастных иномарок придется искать запчасть на разборках, а вазоводам – изучать разницу между контрафактом и оригиналом. Да, новых деталей на ту же Приору полным полно, но нет никаких гарантий, что «новье» будет лучше ранее служившего механизма.

Еще одна очевидная вещь. Трапеция, будь-то б/у или новая, нуждается в ревизии. Достаточно элементарной перемазки движущихся деталей и длительная беспроблемная работа механизму обеспечена.

Следующий на очереди – моторредуктор. Выходной вал механизма может настигнуть та же участь, что и втулки трапеции. От некачественной смазки страдают опоры вала, замедляя работу механизма еще на пути к трапеции. Анализ состояния механизма не сложен. Демонтировав трапецию, подключите электропривод к бортовой электросети и оцените его работу в различных позициях подрулевого переключателя.

Механическая часть

Она включает в себя:

• Собственно щетки — их рабочая часть сделана из резины и подвержена довольно быстрому износу;
• Трапеция — конструкция из металлических направляющих, они обеспечивают преобразование вращения электромотора в собственно работу дворников. Трапеция подвержена деформации и засорению сочленений.

Соответственно, из структуры узла стеклоочистителей, следует что все поломки относятся к двум группам:

1. Механические;
2. Электрические.

Рассмотрим механические поломки

1. Если после включения дворников, явно работает их электромотор, но при этом сами дворники не двигаются или конвульсивно дергаются, то причина этого — ослабление гайки, крепящей кривошип трапеции дворников к оси редуктора электромотора. Иногда эта гайка не просто ослабляется, а вовсе полностью скручивается.

1. Дворники работают, но нарушается синхронность и ровность их движений. В этом случае причина поломки в так называемом «поводке». Ослабляется гайка, крепящая его.

Причины, почему не работают дворники автомобиля

Инструкция подойдет не только для владельцев автомобилей ВАЗ 2110, 2111,2112. Аналогичные причины неисправностей встречаются и на других машинах отечественного или зарубежного производства. Разница лишь в некоторых деталях, например, в названии предохранителя или схеме.

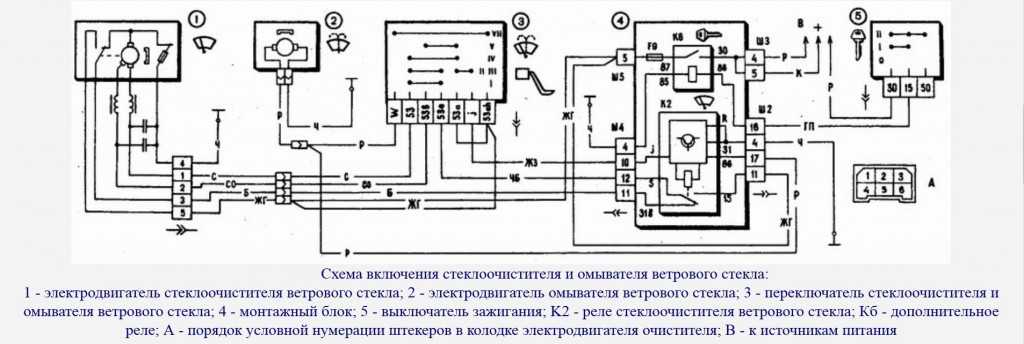

1 — электродвигатель очистителя лобового стекла; 2 — электродвигатель омывателя; 3 — подрулевый переключатель; 4 — блок предохранителей; 5 — замок зажигания; К2 — реле; А — порядок номерации штекеров в колодке электродвигателя очистителя; B — к источникам питания. Итак, заметили, что перестали работать дворники, порядок действий примерно следующий:

Что делать, если дворники перестали работать из-за электромеханики

Если не работают дворники на ВАЗ 2110, проблема может таиться в вышедших из строя элементах моторедуктора.

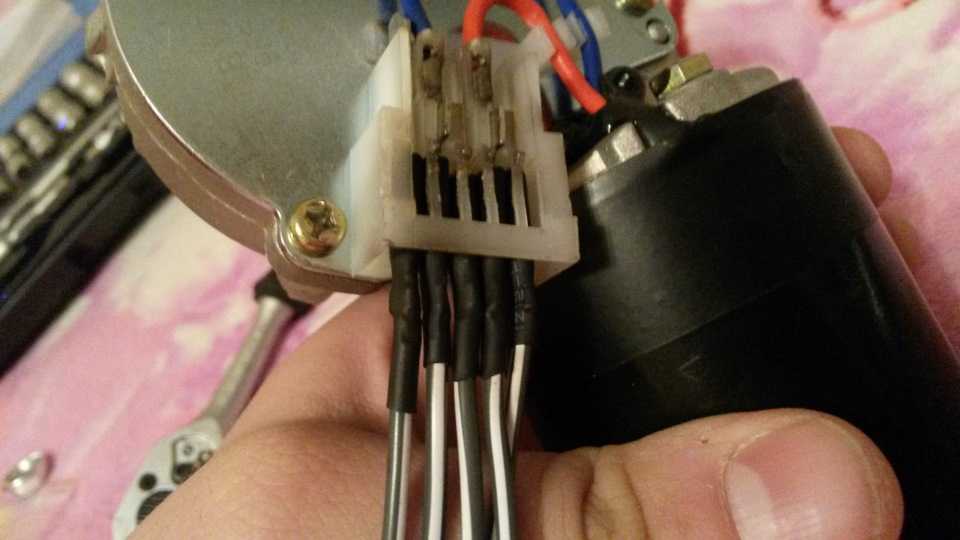

Подвести могут следующие элементы электродвигателя:

• Концевой переключатель;
• Якорь моторчика (он мог сгореть);
• Контакты (окислились);
• Пружины на щетках мотора;
• Шестеренки в редукторе (изношены);
• Коллектор (подгорел или загрязнился).

Произвести ремонт дворников на ВАЗ 2110, в случае правильно установленной причины, не составит труда.

Для этого нужно произвести следующие действия:

• Снять приборную панель;

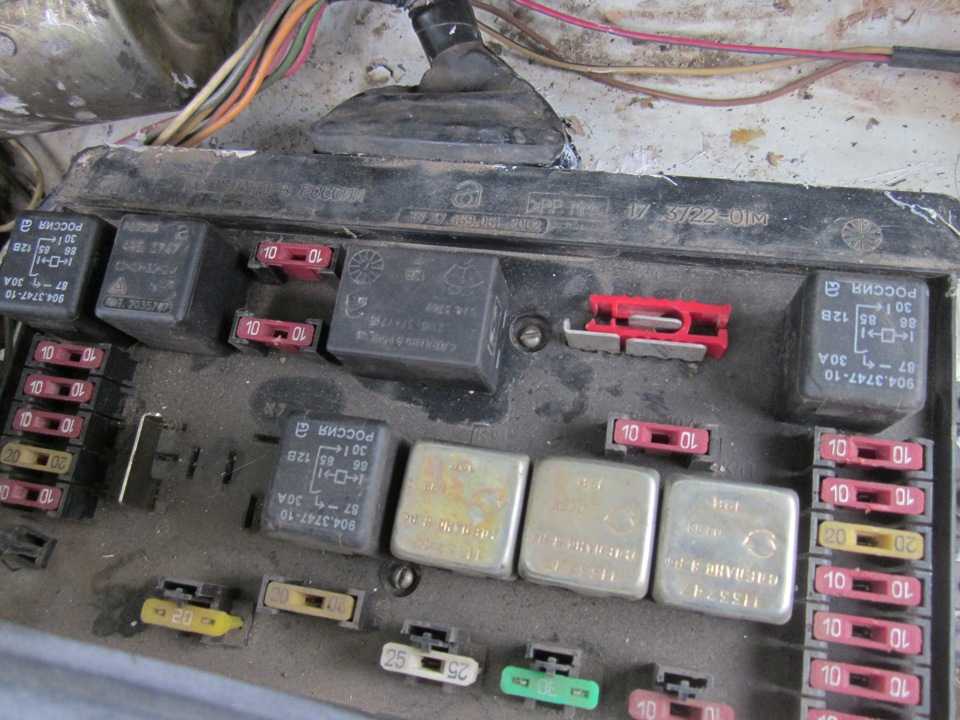

• Реле прикручено слева к корпусу автомобиля, если оно неисправно — заменяем;
• Проверяем предохранитель;
• Разбираем рулевую колонку, изучаем переключатель. Если повреждена изоляция или присутствуют другие проблемы, меняем подрулевой переключатель;
• Вынимаем электромоторчик и, если поломка незначительная, производим ремонт. Если он потребует замены — смело меняем вместе с реле.

Дворники на ВАЗ 2110 могут не работать по причине механических неисправностей.

Исправной работе дворников могут препятствовать достаточно простые вещи. Например, такие, как ослабление гайки, которая крепит электромотор и держатель щеток. Или ослабление пружин поводков. Также причиной может стать разрушение шестеренок, что связано с непрочностью материала. Как правило, они выполнены из пластмассы.В итоге можно говорить о том, что причины поломки дворников достаточно просты.

Из “несерьезных” поломок можно выделить следующие:

• Умер предохранитель в монтажном блоке;
• Износились провода;
• Износились шестеренки;
• Разжались соединительные клеммы;
• Окислились контакты;
• Загрязнился механизм.

Такие поломки не составит труда починить, и они не вызовут серьезных затрат при замене деталей.

Приблизительные цены на детали:

• Реле — от 285 рублей;
• Моторедуктор — от 1650 до 2200 рублей;
• Трапеция стеклоочистителя — от 1700 рублей;
• Стеклоочиститель в сборке — от 3050 рублей;
• Рычаг стеклоочистителя (левый) — от 435 рублей;
• Рычаг стеклоочистителей (правый) — от 330 рублей;
• Щетки от 165 рублей за штуку.

Все эти причины, по которым не работают дворники на ВАЗ 2110, можно устранить достаточно быстро, без лишних усилий и затрат. Конечно, автомобиль подведет вас, если сломалось что-то серьезное. Например, сгорание электромотора, окисление контактов, которые теперь подлежат замене

Очень важно следить за своим автомобилем. Проверять состояние таких элементов, как дворники, нужно хотя бы раз в пару дней или перед посадкой в автомобиль

Будет весьма печально, если вы заметите поломку дворников в ливень на трассе. Помните: если щетки примерзнут к стеклу, сгорит электродвигатель, тогда придется его менять. Поэтому зимой обязательно отодвигайте щетки от ветрового стекла, если покидаете свой автомобиль.

Похожие материалы: Секреты выбора бензина. Убираем фальшивый, приобретаем качественныйРекомендации профессионала по правильной покраске грузовых автомобилейКАК УТЕПЛИТЬ ГАРАЖ РАКУШКУКАК ПРАВИЛЬНО ПОЛИРОВАТЬ КУЗОВ АВТОМОБИЛЯ

Дворники – это достаточно важная составляющая часть каждой машины, хотя на первый взгляд это может показаться смешным, если сравнить их, к примеру, с двигателем. Однако куда же без дворников, если на улице дождь как из ведра или машину замело снегом. В связи с этим мы сегодня и обсудим, как быть, если вы обнаружили, что дворники не работают, а ехать надо. Для начала необходимо ознакомиться с тем, как устроена система очищения стекол в целом.

Проблемы с механикой

Часто стеклоочиститель на ВАЗ-2110 могут не работать из-за слабо прикрученной гайки, прижимающей держатель щетки. Эта неисправность ремонтируется за несколько секунд. Достаточно поджать плохо закрученную гайку, чтобы восстановить работоспособность дворников. Об открученной гайке могут оповестить некоторые события:

1. При работающем электродвигателе щетки не двигаются.
2. Щетки самостоятельно прекращают работать в промежуточном положении.

Также щеткодержатели могут остановиться и по причине плохого прижатия контактов в моторедукторе. Если на шестерне моторедуктора выкрошились зубья, щетки также не будут работать.

Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей

Как работают присадки для двигателя марки

Как регистрировать замену силового агрегата автомобиля в этом году? Как регистрировать замену силового агрегата автомобиля в этом году?

Порядок действий по бумажной волоките.

Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»? Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»?

Для чего нужна регулировка клапанов на двигателе

Наладка клапанного механизма ЯМЗ 238 Наладка клапанного механизма ЯМЗ 238

Точная регулировка клапанов на дизельных ЯМЗ 238:

Схема организации смены стеклоподъемника передней двери на «семерке» Схема организации смены стеклоподъемника передней двери на «семерке»

Конструкция и процедура замены стеклоподъемника

Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона

Рекомендации по замене радиатора салонной печки

Нормативы использования ГСМ в распоряжении Минтранса РФ Нормативы использования ГСМ в распоряжении Минтранса РФ

Какие базовые нормы топлива предлагает Минтранс

Заводской и действительный расход горючего на Lada Priora, причины перерасхода Заводской и действительный расход горючего на Lada Priora, причины перерасхода

Заявленный и измеренный расход топлива на

механика Часто дворники на автомобиле ВАЗ 2110 не работают по причине банального ослабления гайки, прижимающей щеткодержатель к валу трапеции. Восстановить работоспособность системы можно мгновенно, отрегулировав угол расположения щетки и притянув рычаг гайкой.

Об открученной гайке, способствующей передаче крутящего момента от редуктора к трапеции, может сообщить одно из двух событий:

• электродвигатель сохраняет работоспособность во всех режимах, но обе щетки не двигаются;
• щетки самопроизвольно прекращают работу в промежуточном положении.

Впрочем, остановка щеткодержателей в произвольном положении может произойти по причине плохого прижатия контактов «концевика» к шестерне моторедуктора или окисления/обгорания этих же контактов. А щетки не в состоянии двигаться еще и после выкрашивания зубьев шестерен, которые не располагают большим ресурсом – ведь они изготовлены из пластмассы.

Отказ стеклоочистителей может произойти по вполне банальным причинам:

• cгорел предохранитель F5;
• окислились или обгорели клеммы соединительных колодок;
• вышли из строя провода;
• сломалось реле К5 524.3747;
• приказал «долго жить» подрулевой переключатель;
• ослабла гайка, притягивающая кривошип трапеции к шестерне редуктора;
• открутились гайки крепления рычагов к валам трапеции;
• щетки примерзли к стеклу.

Нередко дворники на моделях семейства ВАЗ 2110 не работают из-за неисправностей сложного уровня:

• окисление/обгорание, недостаточная сила прижатия контактов концевого выключателя, расположенного на крышке редуктора;
• зависание щеток в моторедукторе;
• обгорание/загрязнение коллектора;
• обрыв в обмотке якоря;
• выкрашивание зубьев шестерен в редукторе.

Устройство

Общее устройство системы стеклоочистителя:

1. Как всем известно, привод дворников в состояние «взмахов» различной быстроты осуществляет электромотор, в котором есть встроенный редуктор, а работает движок от постоянного тока. В якоре моторчика «встроены» три щетки, с помощью которых дворники ВАЗ 2110 работают в трех режимах. Частот скорости всего две: одна – для быстрого движения (например, во время ливня), вторая – медленно или в прерывистом режиме;
2. Электрическая составляющая – это переключатель (под рулем); реле, включающее прерывистый режим; дополнительное реле; выключатель. Всю электросистему объединяют провода (в колодках) через термический биметаллический предохранитель. Причем как одно, так и другое реле, а также предохранитель F5 расположены в монтажной части, а биметаллический предохранитель с концевым выключателем – в редукторе электромоторчика;
3. Непосредственно стеклоочистители. Важен их размер, а также материал, форма, устройство. Проверьте, скрипят ли уже установленные, исправен ли механизм, поводок, возможно, им нужна доработка;
4. Механика. Это прежде всего – привод, который может сломаться.

Схема стеклоочистителя ВАЗ 2110

Причины неисправности

Поэтому, если щетки совсем «зависли», или только скрипят, первопричину следует искать в электродвигателе. Не забывая при этом, что помимо проблем с электрикой, могут быть неисправности механического характера.

Наиболее распространенные из них:

• При включении стеклоочистителя слышен работающий моторчик, но сам он только дергается или вообще остается без движения. Прежде всего, нужно заподозрить, что гайка, крепящая кривошип к оси редуктора, открутилась или ослабла;
• Если стеклоочистители работают, но не синхронно, может быть виновным поводок. Скорее всего, ослабла гайка его крепления. Прежде чем ее подтягивать, необходимо поставить дворники в правильное положение.

Если неисправна электрическая часть, симптомы будут такими:

• Дворники работают медленно, останавливаются, где им вздумается, не желают занимать нижнее положение. В этом может быть виновным концевой выключатель. Его регулировка заключается в подгибании контактов. Если такой ремонт не помогает, то нужна замена всего электродвигателя в сборе, поскольку продается он только вместе с редуктором;
• Включен прерывистый режим, но щетки работают без остановки. Скорее всего, подвело реле, его нужно поменять. Это точно реле, если на ВАЗ при включенном прерывистом режиме неслышно шума вращающегося якоря моторчика дворников. Но если замена не помогла, возможно, у концевого выключателя окислились или подгорели контакты;
• Включаете любой из режимов, а слышится только, как щелкнул термометаллический предохранитель. Щетки «стоят», якоря также не слышно. Первым делом проверьте, возможно, щетки примерзли, поэтому не двигаются. Кстати, при этом зачастую перегорает предохранитель F5. Другая возможная причина — сгорел якорь;
• Электромоторчик не работает, хотя оба предохранителя целы. Нужно проверить все контакты, которые имеет привод, а также двигатель. Возможно, зависли щетки или якорь сгорел.

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

Разбор осуществляется таким образом:

• Снимаем приборную панель;
• Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
• Проверяем предохранитель, отвечающий за привод дворников;
• Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит – ему необходима замена;

• Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем – вместе с реле. Производить отдельно ремонт реле смысла нет – его стоимость копеечная;
• Осмотрите привод, одна из возможных неисправностей – сломался его шкив.

Как отремонтировать

Не стоит расстраиваться, если вы обнаружили, что стеклоочистители отказываются работать, и бежать в сервисный центр. В ВАЗ-2110 при достаточном количестве знаний можно исправить все самостоятельно.

Как разобрать:

1. Снимите приборную панель.
2. Найдите реле, которое прикручено к кузову.
3. Теперь необходимо проверить, исправен ли предохранитель, отвечающий за привод дворников.
4. Затем разбирается рулевая колонка, что дает возможность посмотреть состояние переключателя. Замена потребуется, если повреждена изоляция или есть любые другие изъяны.
5. Теперь открутите моторчик от кузова и проверьте, в рабочем ли он состоянии. Если поломки небольшие, поможет ремонт, в ином случае необходима замена вместе с реле.
6. Также нужно осмотреть привод, так как именно он может быть причиной неисправности, а именно – поломка его шкива.

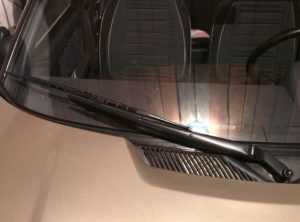

У всех автомобилей ВАЗ-2110 стеклоочистители одинаковые. Если они подобраны неправильно (больше или меньше) – механизм быстрее износится, и, соответственно, его необходимо менять или ремонтировать.

Заменить их можно следующим путем:

• отсоединяется минусовая клеммаАКБ;
• дворники подтягиваются на себя и отсоединяются щетки;
• декоративную панель также нужно снять;
• откручивается болт и снимается старый стеклоочиститель;
• теперь нужно сравнить по размеру новый дворник и его предшественника;
• новый дворник должен быть идентичным либо больше максимум на два (в ином случае смысла в замене нет);
• установить в обратном порядке.

Напоследок необходимо проверить, правильно ли функционируют новые стеклоочистители. Если они, например, скрипят, в процессе замены что-то было сделано неверно.

Примечание: дворники должны работать быстро на высоких оборотах, медленно – в прерывистом режиме.

• https://vaz-2110.ru/elektrika-i-provodka/na-vaz-2110-ne-rabotayut-dvorniki-prichiny-i-remont.html
• https://awtolub.ru/avto_sovet/ne-rabotajut-dvorniki-na-vaz-2110-prichiny-i-reshenie-problemy.html
• https://ladaprofi.ru/vaz-2110/chto-delat-esli-ne-rabotayut-dvorniki-na-vaz-2110.html

Альтернатива

При выборе дворников значение имеет не только их размер, но и устройство, а также изготовитель. Для ВАЗ 2110 всех годов выпуска для дворника, со стороны водителя или пассажира один размер — 20″ (длина дворника 508 мм).

https://youtube.com/watch?v=Rh1v75J3a_o

Однако следует знать, что обычно можно размер увеличить до 53 см, но не более, иначе стеклоочистители не будут справляться с поставленной перед ними задачей, да и привод может подвести, ведь поводок не рассчитан на такую нагрузку. К тому же, такие дворники скрипят во время работы, могут работать рывками.

Если размер подобран неправильно, то механизм быстрее выйдет из строя. В принципе, многие пользуются «родными» дворниками ВАЗ, и довольны ими. Но возможна доработка стеклоочистителей других фирм, зачастую – более высокого качества.

Например, для многих весьма привлекательны бескаркасные щетки (особенно – Бошевские). Они компактны, имеют особый механизм поводка. Однако на ВАЗ они не особенно красиво смотрятся, поскольку крепеж их на поводок обычного каркасного дворника получается массивным. Таким щеткам требуется доработка.

На модели ВАЗ 2112/2111 установлен задний дворник, его размер 11″ (27,9 см).

Как обычная замена, так и доработка дворников начинаются с отсоединения минусовой клеммы АКБ. Затем нужно потянуть дворник на себя, снять щетки.

Если есть декоративная накладка, ее следует снять. Открутить болт, снять старый дворник. Обязательно сверьте размер нового стеклоочистителя со старым. Будет лучше, если размер стеклоочистителя на ВАЗ 2110 не превышает своего предшественника более чем на 2 см. Установите все в обратном порядке.

Проверьте, не скрипят ли новые щетки, и как они подчиняются «командам» переключателя. Они должны быстро работать на высоких оборотах моторчика, и медленно – при не высоком, а также прерывистом режимах. Вот, собственно, и весь ремонт дворников ВАЗ.

На ваз 2110 не работают дворники — причины и ремонт

Непременным атрибутом ВАЗ 2110, как и любого другого автомобиля являются стеклоочистители лобового стекла. Разговорное их название — «дворники». Их назначением является очистка стекла от потеков воды и грязи в случае непогоды. Разумеется работа дворников чаще всего необходима в межсезонье, когда больше всего осадков. В эти периоды без нормально работающих стеклоочистителей передвигаться на автомобиле не просто затруднительно, а опасно.

Как и всякий другой ответственный узел ВАЗ 2110, дворники нуждаются в регулярном осмотре и при необходимости ремонте. Обычно это происходит раз в пять лет. Но возможно заняться починкой стеклоочистителей придется и раньше — в случае если они начнут работать медленно или вовсе не станут работать.

Ремонт дворников несложен, любой уважающий себя автолюбитель вполне способен сам его осуществить. Ниже мы рассмотрим алгоритмы ремонта дворников на ВАЗ 2110, и даже как их правильно полностью заменить.

Но начнем с рассмотрения всех элементов, обеспечивающих работу стеклоочистителя:

Механическая часть

Она включает в себя:

• Собственно щетки — их рабочая часть сделана из резины и подвержена довольно быстрому износу;
• Трапеция — конструкция из металлических направляющих, они обеспечивают преобразование вращения электромотора в собственно работу дворников. Трапеция подвержена деформации и засорению сочленений.

Соответственно, из структуры узла стеклоочистителей, следует что все поломки относятся к двум группам:

1. Механические;
2. Электрические.

Рассмотрим механические поломки

1. Если после включения дворников, явно работает их электромотор, но при этом сами дворники не двигаются или конвульсивно дергаются, то причина этого — ослабление гайки, крепящей кривошип трапеции дворников к оси редуктора электромотора. Иногда эта гайка не просто ослабляется, а вовсе полностью скручивается.

1. Дворники работают, но нарушается синхронность и ровность их движений. В этом случае причина поломки в так называемом «поводке». Ослабляется гайка, крепящая его.

Обе рассмотренные поломки исправляются простым затягиванием гайки, крепящей узлы дворников. Разумеется перед этим нужно поставить сами дворники (их механическую часть) в правильное исходное положение.

Электрические поломки бывают следующими

1. Полностью не работает электромотор. После включения дворников не слышно его работы и сами дворники остаются без движения. Причиной этой поломки скорее всего будет зависание щеток электродвигателя — тогда их нужно вернуть в правильное положение. Реже происходит сгорание якоря — в этом случае придется полностью заменить и электромотор и редуктор (они продаются только в комплекте).

1. Работы электромотора не слышно. Дворники также не двигаются. После их включения слышен лишь щелчок биметаллического предохранителя. Причиной этого в зимнее время практически всегда является примерзание щеток электромотора. Часто после этого при настойчивых попытках включения дворников перегорает биметаллический предохранитель или реже — сам якорь электромотора. Решить эту проблему в ее легком варианте можно простым оттаиванием щеток и удалением с них влаги. В случае же более серьезном — нужно заменить на новый предохранитель или сам электромотор.

1. Дворники работают, но в прерывистом режиме они продолжают работать непрерывно. При этом нет звуков переменного вращения якоря электромотора. Эту проблему обычно решают простой заменой управляющего реле. Но прежде чем это делать нужно просто проверить и заново зачистить контакты концевого выключателя — они иногда окисляются или подгорают.

1. Работа дворников осуществляется медленно и с остановками в непредсказуемых местах рабочего хода. Нижнее положение стеклоочистители не занимают совсем. В этом случае причиной чаще всего является концевой выключатель — нужно отрегулировать его путем подгибания контактов. В случае же продолжения некорректной работы придется полностью заменить электромотор.

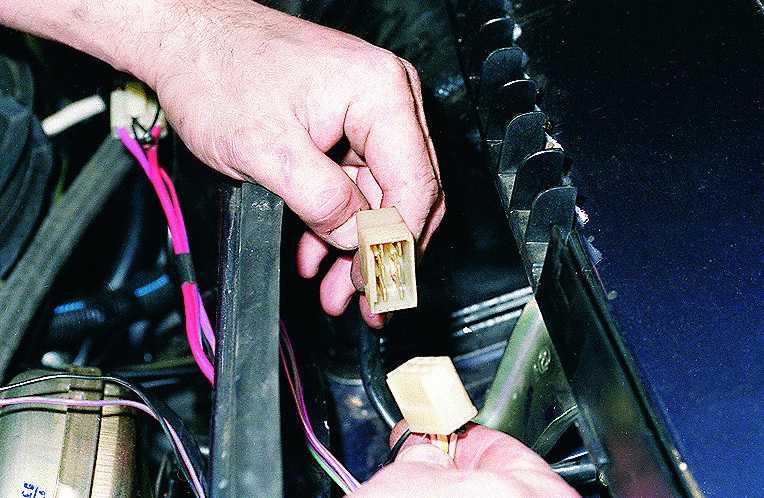

Все работы по обслуживанию стеклоочистителей ВАЗ 2110 начинают с отсоединения минусовой клеммы АКБ. После этого отсоединяется жабо. Это делать желательно, так как значительно ускоряются все последующие операции.

Далее отвинчиваются крепежные болты и движением на себя снимают всю конструкцию дворников. Их установка осуществляется в обратном порядке.

Замена дворников

При ремонте электрической составляющей нужно сперва снять приборную панель, для получения доступа и возможной замены реле или предохранителя. После этого можно разобрать рулевую колонку — здесь находиться переключатель. Он тоже часто нуждается в замене (например из-за поврежденной изоляции).

Часто необходимо произвести полную замену дворников. Здесь нужно помнить следующее — дворники для всех годов выпуска ВАЗ 2110 идентичны и взаимозаменяемы. Если же будут использоваться какие-либо другие дворники (например иностранного производства), то нужно убедиться в совпадении их размеров. Длина дворников ВАЗ 2110 — ровно 20 дюймов (50,8 см). Не критичным будет их увеличение на 1 — 2 сантиметра. Но если размер дворников значительно больше, то неизбежен скрип во время работы, рывки и досрочный выход из строя. Причина этого — превышение допустимой масс-габаритной нагрузки.
