Как подтянуть цепь ГРМ на ВАЗ 2106

Прежде чем приступать к подтягиванию провисшей цепи ГРМ, определимся с инструментами, которые нам потребуются для работы. Вот они:

• рожковый ключ на 14;
• рожковый ключ на 36 (он потребуется для того, чтобы повернуть коленвал);
• торцовая головка на 10 с воротком.

Последовательность действий

Перед регулировкой цепи придётся произвести одну подготовительную операцию: снять воздушный фильтр. Дело в том, что его корпус не позволит добраться до цепи ГРМ. Фильтр держится на четырёх гайках на 10, открутить которые не составит труда.

1. После снятия корпуса воздушного фильтра открывается доступ к карбюратору автомобиля. Сбоку от него находится тяга газа. Она отсоединяется с помощью торцовой головки на 10.

   Тяга газа на ВАЗ 2106 снимается торцовым ключом на 10

2. К тяге крепится рычаг. Он снимается вручную.

   Для снятия тягового рычага с ВАЗ 2106 не требуется никаких специальных инструментов

3. Затем с кронштейна снимается шланг, подающий бензин в карбюратор.

   Снимая топливный шланг, следует его покрепче сдавить, чтобы бензин из него не пролился в двигатель

4. С помощью торцового ключа на 10 откручиваются болты, удерживающие крышку блока цилиндров.

   Крышка блока цилиндров держится на шести болтах на 10, отворачиваемых торцовой головкой

5. В двигателе, около воздушной помпы, находится колпачковая гайка, на которой держится натяжитель. Она ослабляется рожковым ключом на 14.

   Если предварительно не ослабить колпачковую гайку, коленвал повернуть не удастся
6. Как только колпачковая гайка будет достаточно ослаблена, натяжитель цепи разрядится с характерным щелчком. Но иногда щелчка не слышно. Это означает, что натяжительный штуцер засорился или заржавел, поэтому для разрядки натяжителя по штуцеру придётся аккуратно постучать рожковым ключом.
7. После этого следует сбоку слегка нажать на цепь ГРМ (обычно этого бывает достаточно для того, чтобы понять, провисла цепь или нет).
8. Теперь с помощью рожкового ключа на 36 коленвал автомобиля поворачивается на два оборота по часовой стрелке (натяжение цепи ГРМ при этом будет увеличиваться, а поворачивать вал ГРМ будет всё труднее).
9. Когда цепь достигнет максимального натяжения, и поворачивать коленвал ключом будет невозможно, необходимо с помощью второго рожкового ключа на 14 затянуть колпачковую гайку натяжителя (при этом коленвал необходимо всё время удерживать ключом на 38, если этого не сделать, он повернётся в обратном направлении, и цепь тут же ослабнет).

10. После затягивания колпачковой гайки необходимо вновь проверить вручную натяжение цепи. После надавливания на середину цепи не должно наблюдаться никакой слабины.

    При надавливании на цепь ГРМ не должно ощущаться никакой слабины

11. Крышка блока цилиндров устанавливается на место, после чего производится обратная сборка узлов системы ГРМ.
12. Заключительный этап регулировки: проверка работы цепи. Капот автомобиля остаётся открытым, а двигатель — запускается. После этого необходимо внимательно прислушаться. Никакого скрежета, звона или других посторонних звуков из блока ГРМ раздаваться не должно. Если всё в порядке, регулировку цепи ГРМ можно считать законченной.
13. Если перед автовладельцем стоит задача не натянуть, а слегка ослабить цепь, то все вышеперечисленные действия следует проделать в обратном порядке.

С какой целью ставят успокоитель цепи

Велосипедная цепь одна из главных деталей трансмиссии, поэтому так важно сохранить ее стабильное рабочее движение. С целью предупреждения соскакивания велоцепи при быстрой езде или прыжках, устанавливают успокоитель цепи (chain guide)

В велосообществе также именуется такими народными прозвищами как “успок”, “чейнгайд”. К понятию «успокоитель цепи» относят аксессуары не только нормализующие ход велоцепи, но и элементы защищающие звезды от механических повреждений.

Успок – это не один элемент, а совокупность различных аксессуаров, которые размещают на раме двухколесника. При совместном использовании возможно защитить ведущие звезды и предотвратить соскакивание велоцепи.

Характер поломок натяжительного механизма

Поскольку натяжительный механизм составляют успокоитель, башмак и штуцер башмака, любая поломка будет связана с выходом из строя одного из этих элементов:

1. Штуцер может сломаться из-за коррозионных процессов или механического износа. Результат – башмак больше не выдвигается и не производит давление на цепь, которая становится нестабильной, слишком свободной. В крайних случаях она может и вовсе порваться. Замена штуцера является единственной возможной мерой по ликвидации рассматриваемой проблемы. Поскольку корпус детали неразборный, ремонт невозможен.
2. Успокоитель может выйти из строя в результате усталостного разрушения металла или слабой цепи, которая бьет по болтам, ослабляет их и обрывает успокоитель. Замена рассматриваемого элемента также является единственным вариантом в рамках данной ситуации. Новая деталь должна быть оригинальной, но не от китайского производителя.
3. Натяжительный башмак изнашивается, из-за чего появляются вибрации с ударами. Элемент следует заменить, поскольку восстановить его полимерное покрытие в бытовых условиях нельзя.
4. Если натяжение цепи невозможно, колпачковая гайка недостаточно ослаблена или в результате выхода из строя не разрядился штуцер. Проверьте состояние рассматриваемых деталей и исправьте неполадки.

Назначение успокоителя цепи ГРМ на ВАЗ 2106

О назначении успокоителя цепи ГРМ нетрудно догадаться из его названия. Задача этого устройства заключается в том, чтобы не давать цепи ГРМ слишком сильно колебаться, поскольку при сильных колебаниях цепь ГРМ может слететь с направляющих звёздочек. Возможен и второй вариант: цепь, основательно разболтавшись без успокоителя, просто оборвётся.

Если успокоитель не будет сдерживать колебания цепи ГРМ, цепь неизбежно оборвётся

Как правило, обрыв цепи ГРМ происходит тогда, когда скорость вращения коленчатого вала достигает максимальных значений. В такой ситуации водитель просто не успевает среагировать на обрыв цепи и вовремя заглушить двигатель. Всё происходит мгновенно. В результате клапаны и поршни мотора оказываются повреждены, причём устранить такие повреждения удаётся далеко не всегда.

После обрыва цепи ГРМ в первую очередь страдают клапаны. Восстановить их удаётся далеко не всегда

Иногда всё бывает настолько плохо, что проще купить новый автомобиль, чем возиться с восстановлением старого. Именно по этой причине за состоянием успокоителя цепи ГРМ необходимо тщательно следить.

Устройство успокоителя цепи ГРМ

Успокоитель цепи ГРМ — это металлическая пластина из высокопрочной стали. На пластине имеется пара крепёжных проушин с отверстиями для болтов.

Успокоители цепи на «классике» всегда выполнены из высокопрочной стали и могут служить годами

Рядом с успокоителем находится вторая часть этой системы — башмак натяжителя. Это изогнутая пластина, которая непосредственно соприкасается с цепью ГРМ. Для предотвращения преждевременного износа поверхность башмака покрыта износостойким полимерным материалом.

Вторая часть системы успокоения цепи ГРМ — башмак натяжителя. Без неё успокоитель цепи не будет работать

Располагается успокоитель цепи в правой части двигателя, под крышкой газораспределительного механизма, между звёздочками коленвала и вала ГРМ. Поэтому для замены успокоителя автовладельцу придётся снять крышку ГРМ и слегка ослабить цепь.

Принцип работы успокоителя цепи ГРМ

Как только владелец ВАЗ 2106 заводит мотор своего автомобиля, коленчатый вал и вал ГРМ начинают вращение. Однако эти валы не всегда начинают вращаться одновременно. Звёздочки валов соединены цепью ГРМ, которая со временем начинает слегка провисать из-за естественного износа. Кроме того, зубцы на звёздочках валов тоже со временем изнашиваются, что только увеличивает провисание.

Из-за износа зубцов на звёздочке ГРМ цепь провисает сильнее, и в конце концов может оборваться

В результате возникает ситуация, когда коленвал уже успел провернуться на четверть оборота, а вал ГРМ только начал вращение. В такой ситуации провисание цепи ГРМ резко увеличивается, и для ликвидации этого провисания к работе подключается гидравлический натяжитель.

С одной стороны находится башмак натяжителя, а с другой — успокоитель, являющийся второй частью системы успокоения

Его башмак прикручен к масляному штуцеру, который, в свою очередь, подключён к масляной магистрали с датчиком давления масла. Как только цепь провисает, датчик фиксирует резкое снижение давления масла в магистрали, после чего в магистраль подаётся дополнительная порция смазки. Под её давлением натяжительный башмак выдвигается и надавливает на цепь ГРМ, тем самым компенсируя возникшее провисание.

Всё это происходит очень резко, и в результате цепь ГРМ начинает сильно колебаться, причём не со стороны натяжительного башмака (там цепь надёжно придавлена), а на противоположной стороне. Для гашения этих колебаний применяется ещё одно устройство — успокоитель цепи ГРМ. В отличие от башмака натяжителя, в успокоителе нет никаких подвижных частей. По сути, это высокопрочная стальная пластина, о которую бьётся цепь ГРМ после того, как её придавит натяжительный башмак. Но если успокоителя в этой системе не будет, зубцы валов и цепь ГРМ износятся намного быстрее, что неизбежно приведёт к полному выходу мотора из строя.

Когда необходима натяжка?

Натяжка цепи требуется в следующих случаях:

• после ремонта двигателя;
• после замены изделия;
• при растягивании после длительной эксплуатации.

ГРМ ВАЗ 2101 В первых двух случаях ясно, что проверка натяжения необходимо, так как цепь снималась или проводилась замена. Кроме этого, следует также проверять, чтобы совпадали установочные метки. Эти метки находятся на коленвале и распредвале. Определить необходимость натяжки можно по звукам работающего двигателя.

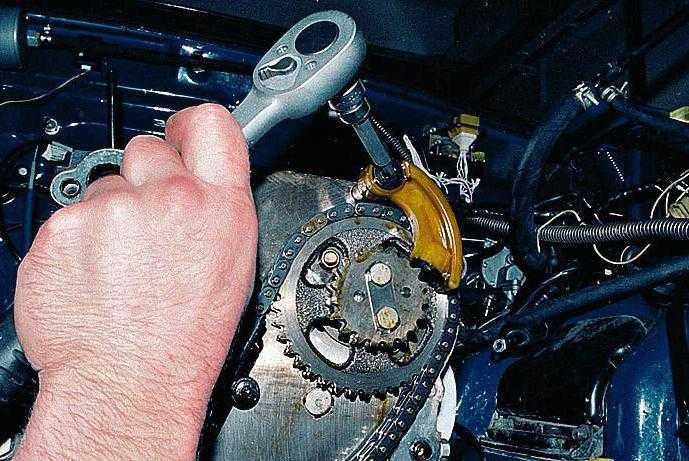

Башмак натяжителя ГРМ

При слабом натяжении звенья могут перескочить на несколько зубьев, тогда нарушится фаза газораспределения. Машина в этом случае может заглохнуть, не заводиться, будут плавать обороты. Для проверки можно использовать плоскую отвертку. Ее нужно вставить и, используя в качестве рычага, надавливать на цепь. Она не должна прогибаться и быть натянута как стрела. Не стоит слишком давить на привод, хотя деталь металлическая, она подвержена деформации.

В нижнем видео рассматривается автомобиль ВАЗ 2101, в котором при работе двигателя слышится цокот. Детально показывается, как проверить состояние успокоителя, башмака, а также как осуществить натяжение.

Башмак натяжителя ГРМ

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

• шестерен промежуточного и коленчатого вала;
• распределительного и промежуточного валов;
• рокера;
• успокоителя;
• впускного и выпускного клапана;
• натяжителя;
• башмака;
• цепного привода ГРМ.

Комплектующие механизма газораспределения

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Читать далее: Снятие и замена радиатора печки на ВАЗ 2110: размеры отопителя и видео

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Схема механизма газораспределения

Замена успокоителя цепи в автомобиле ВАЗ 2106

Снятие детали производится в следующей последовательности:

1. Снимаем корпус воздушного фильтра.
2. Снимаем карбюратор (предварительно необходимо закрыть колодцы диффузоров чистой сухой ветошью).
3. Отвинчиваем восемь болтов крышки головки блока цилиндров, и снимаем ее.
4. После этого проворачиваем звездочку распределительного вала, до совпадения ее метки с приливом на корпусе распредвала, выполняющим роль метки.
5. Отворачиваем гайку натяжителя цепи (не до конца, необходимо просто ослабить).
6. Длинной отверткой отжимаем башмак натяжителя, таким образом, прослабив цепь.
7. Затягиваем колпачковую гайку натяжителя, при этом продолжая удерживать отвертку.
8. Зацепляем успокоитель цепи проволочным крючком за технологическое отверстие на его корпусе.
9. Отворачиваем винты крепления нашей детали.
10. Снимаем натяжитель с двигателя, вытаскивая его крючком.

При полном обрыве успокоитель цепи ВАЗ 2106, цена которого 200-450 рублей, часто падает вниз. В таком случае его вытаскивают длинным проволочным крючком или пинцетом. При невозможности такого извлечения, необходимо снятие поддона двигателя.

Перед началом установки элемента нужно убедиться в соответствии маркировок старой и новой деталей. Работа по монтажу успокоителя проводятся в таком порядке:

1. В порядке, обратном снятию, устанавливаем новую деталь на место старой.
2. Регулируем натяжение цепи привода распредвала. Для этого ослабляем колпачковую гайку, примененную в его конструкции. При этом наблюдаем за степенью перемещения его башмака. Если башмак неподвижен, не очень сильно бьем молотком по гайке. Таким образом, мы освобождаем плунжер этого узла. Далее проворачиваем коленчатый вал двигателя (по часовой стрелке) до появления сопротивления проворачиванию с его стороны (достаточно 1-2 полных оборотов). Затягиваем гайку натяжителя цепи.
3. Контролируем совпадение меток, расположенных на звездочке распредварительного вала и на шкиве двигателя ВАЗ 2106.
4. Устанавливаем крышку головки блока цилиндров. Перед установкой осматривают и меняют прокладку крышки, если в этом возникла необходимость.
5. Далее присоединяем карбюратор (обязательно соблюдайте моменты затяжек гаек крепления, во избежание деформации его средней части).
6. Устанавливаем воздушный фильтр.

При установке успокоителя на автомобиль следует помнить о том, что болты крепления имеют разную длину

Поэтому важно соблюдать правильность их установки. И напоследок, полезный совет: перед затяжкой посадочные места под эти болты на головке блока цилиндров смажьте автомобильным герметиком

Это предотвратит течь моторного масла из-под них в дальнейшем.

Автоматический натяжитель цепи

В последнее время в качестве альтернативы в газораспределительных механизмах таких транспортных средств применяется автоматический натяжитель цепи, который действует по следующему принципу. Гидравлика системы работает под давлением смазки мотора и помогает соблюдать нужный режим натяга цепных приводов в требуемой позиции, при котором потребность в ручной установке натяжителя цепи ВАЗ 2106 практически отпадает.

В корпусной части натяжителя цепи, цена которого несколько дороже, находится отверстие для масла, коаксиально расположенное с аналогом в блоке силовой установки. Во внутренней полости корпусной части изделия располагается переходное устройство с шариком, который находится под большим давлением, регулируемое клапаном редукционного типа. С помощью резьбового плунжерного устройства автоматический натяжитель цепи способен контролировать функционал цепи привода в любой ситуации, даже если мотор заглушен.

Замена цепи ГРМ на ВАЗ 2106

Замена цепи ГРМ, равно как и замена ремня ГРМ, работа не слишком простая, и весьма ответственная. Начинающим автолюбителям эту операцию лучше проводить под контролем механиков или просто опытных в этом вопросе людей. Без минимальных знаний и опыта работы эту процедуру лучше не проводить. Тем более, что при замене цепи ГРМ может возникнуть необходимость в замене других элементов, в частности, ремня генератора, башмака натяжителя, звёздочек и успокоителя. Инструментарий, необходимый для проведения работ:

Снятие корпуса воздушного фильтра с карбюратора.

Потребуются ключи на 8 и на 10 – для откручивания гаек. При работе следует соблюдать аккуратность, чтобы ничего не уронить, ведь в этом случае его придётся снимать, вплоть до демонтажа впускного коллектора.

Отключение тросов, трубопроводов, крышек и т.д.

В первую очередь снимаются крышка трамблера, а также трубка подачи топлива. Для этого придётся открутить крепления клапанной крышки (всего восемь гаек, плюс шайбы с пластинами), после чего отсоединяется трубка подачи топлива, трос подсоса, привод дроссельной заслонки.

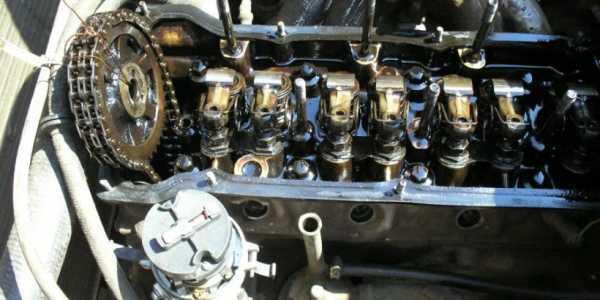

После снятия клапанной крышки с прокладкой внимательно осмотрите последнюю: вполне может быть, что её также придётся заменить.

Снятие защиты и слив антифриза.

Снимаем защиту снизу, сливаем антифриз в заранее подготовленную ёмкость.

Следующий шаг – ослабление крепления генератора (для этого потребуется ключ на 19), а также снятие хомутов на патрубках, хомута нижнего патрубка водяной помпы. Все хомуты сперва ослабляются, и после снимаются. Проводим отключение питания термодатчика на радиаторе и вентилятора, потом снимаем радиатор, включая термостат и патрубки.

Снятие ремня генератора.

Гайку натяжителя генератора нужно отпустить, после чего сдвинуть вперёд с помощью монтировки. На этом этапе уже можно снять ремень генератора.

Снятие шкива коленчатого вала.

Поворачивая коленчатый вал за шкив, с помощью ключа на 36, совмещаем метки на шкиве и крышке, на литье постели и звёздочке распределительного вала. Откручиваем удерживающую шкив коленчатого вала гайку на 36, стопорим шкив (для этого необходим спецключ или сложная комбинация из включения пятой передачи, нажатия на педаль тормоза и откручивание гайки). После того, как эта гайка отвинчена, можно снять шкив и снять крышку привода распредвала. Для последней операции потребуются ключ на 10 и немного терпения (нужно открутит три гайки и шесть болтов, плюс три болта в нижней части крышки.

Снятие натяжителя цепи.

Натяжитель цепи удерживается двумя гайками крепления. Открутив их, вы легко снимете и натяжитель.

Снятие крепления звёздочки распределительного вала.

На этом этапе важно пометить положение звёздочки для центровки. Снять же звёздочку достаточно просто – достаточно открутить болт крепления. Снятие цепи ГРМ

Снятие цепи ГРМ.

Предохранитель, болт, на котором закреплена звёздочка привода вспомогательных агрегатов, а также крепления натяжителя откручиваются ключом на 10. Прежде, чем снять звёздочки и цепь ГРМ, оставьте метки, соответствующие их положению (обратные действия пройдут куда легче).

Установка новых звёздочек, коленвала и вспомогательных агрегатов.

Прежде, чем поставить новую цепь, её нужно тщательно смазать, — так она прослужит больше. После установки её желательно временно придержать каким-либо инструментом, чтобы она не упала.

Установка новых звёздочек, коленвала и вспомогательных агрегатов производится в обратном порядке. Звёздочка распределительного вала устанавливается таким образом, чтобы совпадали все метки, а нисходящая ветвь цепи была натянута. Распределительный вал нужно провернуть против часовой стрелки. Теперь возвращаемся за коленвал и натягиваем цепь. На этом этапе следует проверить правильность меток и их совпадение. Если не совпадают, цепь можно перекинуть на зуб и повторить процесс установки.

Установка натяжителя цепи.

Вернуть натяжитель цепи на своё законное место – только полдела. Нужно также затянуть крепёжные болты и законтрить их. Для проверки правильности установки следует провернуть коленвал на два оборота. Если клапана не упираются в поршни, а метки совпадают, значит, всё сделано правильно.

На этом этапе нужно вернуть на мест крышку коленвала (предварительно смазав её герметиком).

Возвращаем на место шкив. Снова проверяем совпадение меток и только после этого затягиваем его.

Установка трамблера.

Откручиваем гайку на 13, достаём его, проворачиваем бегунок в сторону контакта 4-го цилиндра и устанавливаем трамблер на место. Выставляем зажигание.

Остальные операции выполняются аналогично разборке, в обратном порядке.

Замена натяжителя цепи

Для замены натяжителя цепи необходимо наличие набора гаечных ключей. Порядок замены:

1. Отворачиваем 2 крепежа натяжителя цепи «шестерки» к блоку силовой установки и демонтируем устройство. Между фланцем крепежа изделия и блоком мотора вставлена прокладка из паронита. Это очень мягкий маслостойкий материал, при демонтаже требуется аккуратно его снять без деформации.
2. Установив демонтируемое изделие в слесарных тисках, нужно приложить некоторые усилия для откручивания гайку в форме колпачка. Техническое состояние зажима цангового вида, который находится в снятом колпачке. При неработающей лапке этого зажима необходимо поставить новую гайку или поменять все устройство.
3. Перед монтажом изделия необходимо его подготовить к установке. С этой целью требуется установить плунжер в корпус изделия в утопленной позиции и, придерживая, подтянуть крепеж в виде колпачка.

После монтажа натяжителя цепи на ГБЦ необходимо провести «разрядку» изделия, для чего требуется повернуть коленчатый вал силовой установки по стрелке часов. Этим действием произойдет натяжка цепной передачи, после чего требуется сначала отвинтить, а затем закрутить гайку-колпачок.

Назначение башмака натяжителя цепи ГРМ ВАЗ 2106

Натяжительный башмак предназначен для снижения амплитуды колебаний цепи ГРМ при запуске двигателя. Если эти колебания своевременно не погасить, коленвал и вал ГРМ, соединённые цепью ГРМ, будут вращаться в разных фазах. В результате нарушится синхронная работа цилиндров. Это, в свою очередь, приведёт к провалам в работе двигателя и его неадекватной реакции на нажатие педали акселератора, а также к резкому увеличению расхода топлива.

Поверхность натяжительного башмака ВАЗ 2106 покрыта прочным полимерным слоем

Устройство системы натяжения цепи ГРМ ВАЗ 2106

Система натяжения цепи ГРМ ВАЗ 2106 состоит из трёх элементов:

• башмак натяжителя цепи ГРМ;
• масляный штуцер натяжителя;
• успокоитель цепи ГРМ.

Натяжитель, штуцер и успокоитель цепи — основные элементы системы натяжения цепи ГРМ

Каждый из этих элементов имеет своё назначение.

1. Башмак натяжителя цепи ГРМ представляет собой изогнутую стальную пластину, которая периодически надавливает на цепь ГРМ и снижает амплитуду её колебаний. Поверхность башмака, соприкасающаяся с цепью, покрыта особо прочным полимерным материалом. Этот материал довольно долговечен, но при его износе из-под капота начинают доноситься громкие стуки от биения цепи о блок цилиндров.
2. Масляный штуцер натяжителя — это устройство, к которому крепится башмак. Из-за этого штуцера башмак выдвигается и давит на цепь ГРМ, если она ослабевает, и задвигается обратно, когда цепь натягивается. К штуцеру подключена масляная магистраль высокого давления с датчиком давления масла. При провисании цепи при запуске двигателя датчик фиксирует снижение давления в магистрали. Это снижение компенсируется подачей дополнительной порции масла, которая давит на поршень в штуцере. В результате башмак выдвигается и гасит вибрацию цепи.

   Масляные шутцеры натяжителей отличаются надёжностью и долговечностью: 1 — колпачковая гайка; 2 — корпус; 3 — стержень; 4 — пружинные кольца; 5 — пружина плунжера; 6 — шайба; 7 — плунжер; 8 — пружина стержня; 9 — сухарь

3. Успокоитель цепи ГРМ представляет собой металлическую пластину, установленную перед натяжительным башмаком на противоположной стороне цепи. Его назначение — гашение остаточной вибрации цепи ГРМ после того, как её придавит натяжительный башмак. Именно за счёт успокоителя достигается окончательная стабилизация цепи и синхронная работа коленвала и вала ГРМ.

   Без успокоителя полностью погасить вибрацию цепи ГРМ ВАЗ 2106 невозможно

Виды натяжительных систем

• механические;
• гидравлические.

Сначала была разработана механическая система, в которой натяжительный башмак приводился в действие силой упругости обычной пружины. Так как пружины с башмаками давили на цепь непрерывно, такая система быстро изнашивалась.

На смену механической пришла гидравлическая система успокоения, которая и используется на ВАЗ 2106. Здесь движение башмака обеспечивается специальным гидравлическим штуцером, в который по мере необходимости подаётся масло. Такая система служит гораздо дольше, а проблем с её обслуживанием у водителя заметно меньше.
