Тойота Рав 4 Замена Топливного Фильтра
Смена топливного фильтра на Тоета Rav 4 фактически не отличается от схожей процедуры на любом другом автомобиле, но, так же как и всюду, конечно свои мелочи, моменты, на которые стоит направить внимание. Смена топливного фильтра на Тойота Рав 4 – аннотация по тексту статьи.. статьи:
статьи:
- Где находить фильтр
- Инструменты
- Смена
- Видео Топливный фильтр автомобиля. одна из основных деталей машины. Говоря о качестве горючего на АЗС, то без данной детали обойтись очень тяжело. Основным предназначением является чистка горючего от нашему клиенту остается вероятных частиц и аква примеси. Разглядим как верно сменять фильтр на джипе Тоета RAV 4.
Основной функцией, которую делает топливный фильтр, является фильтрация бензина от попадания в систему разных примесей и загрязнений (например ржавчина, песок, частички металла и прочее). Попадание таких компонент может плохо сложится на рабочем месте ДВС, и привести к поломке разных узлов мотора.
В противоположность прошлых моделей, в Тойота РАВ 4 III поколения фильтрующий элемент находится в бензобаке снутри топливного модуля (который делает своеобразную функцию оболочки, в какой находится топливный насос).
Такое конструктивное размещение неловко тем, что для смены фильтра, следует сначало снять топливный бак, потом извлечь модуль с фильтрующим элементом.
При выполнении работ по подмене, стоит быть внимательным и осторожным, чтобы ничего не разрушить.
Согласно регламентам сервисной книги по поводу ТО создавать смену топливного фильтра нужно через каждые 80 000 км пробега. Но по причине, что на автозаправках бензин не отличается отменным качеством, спецы советуют проводить смену через каждые 40 000 км пробега. Дилеры рекомендуют создавать смену на специализированных станциях, но такие работы выполняется своим руками.
Тойота Центр Люберцы. RAV-4. Замена топливного фильтра
До того как начать работы по подмене, необходимо приготовить нужный инструмент и материалы.
Инструмент, нужный для смены топливного фильтра на Тоета Rav 4:
- ножик для удаления старенького клея вокруг крышки бензобака;
- плоская отвертка и пассатижи. И естественно новый фильтр, с номером – 77024-42061. Что касается подбора запчастей, то стоит довериться уникальному фильтру, связанно это тем, что туда предоставляется гарантия, и уникальные детали всегда наилучшего свойства.
Если весь нужный инструмент и фильтр подготовлен, приступаем к подмене. Работы, выполняемые по подмене топливного фильтра нужно делать на смотровой яме по другому эстакаде, можно поделить на 5 шага:
- демонтажные работы по снятию топливного бака;
- извлечения топливного модуля, смена фильтра, кроме того монтажные работы. Снятие топливного бака следует делать в последующем порядке:
- Сперва нужно скинуть давление в топливной системе. Для этой цели вам необходимо: открутить крышку заливной горловины бензобака, и отсоединить «минусовую» клемму с батареи аккумуляторной.
- Последующим шагом следует аккуратненько снять заднюю часть позволяющей вести бухгалтерский учет (софт) отработанных газов (глушитель).
- Для которого предназначена конструкция если автомобиль вэдовый, тогда будет нужно снять карданный вал.
После снятия бака, приступайте ко второму шагу, который состоит в следующем:
Фактически вот таким методом производится самостоятельная смена топливного фильтра на автомобиле Тоета RAV 4 III поколения.
Видео-замена топливного фильтра на Тойота Рав 4:
Меняем топливный фильтр на бензиновых Рав 4 30
Рассмотрим методику смены фильтрующего компонента на Тойота Рав 4 3 поколения с бензиновым двигателем. Работы будут производиться без демонтажа бензобака.
Для доступа к модулю проделайте дополнительное технологическое отверстие, где его вырезать видно на фото. Помимо фильтрующего элемента при замене без снятия топливного бака купите лист звукоизоляционного материала. Им заделаем отверстие. В дальнейшем придерживайтесь следующей схемы действий:
- Демонтируем заднее кресло, а также отводим в сторону обшивка напольного покрытия.
- В зоне будущего отверстия, удалим шумоизоляционный материал. Для свободного изъятия модуля сделайте отверстие диаметром в двадцать один сантиметр. Его можно проделать реноватором, а затем прорезать ножницами по металлу.
- Для исключения попадания пыли и грязи в полость бака, очистите открывшееся пространство. Для этого используем пылесос и ветошь с растворителем.
- Снимаем защитный лючок, под которым расположен топливный модуль. Для этого ииспользуйте отвертку с плоским жалом. Ею аккуратно поддеваем края лючка.
- Выкручиваем крепежные болты модуля, используя торцевую головку, для извлечения с посадочного места.

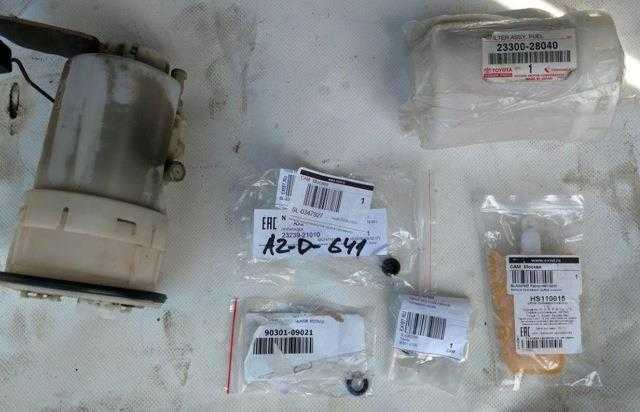

- Не допуская резких и сильных движений, топливный узел разбираем на отдельные запчасти: насос, прокладки, фильтр грубой и тонкой очистки. Указанная процедура легко выполнимая, главное не сломать пластиковые фиксаторы.
- Выполняем смену фильтра, а при необходимости и других компонентов. При использовании аналогового фильтрующего компонента может потребоваться укоротить соединительные трубки. Чтобы надеть (снять) трубки, нагрейте их с помощью строительного фена или кипятка.
- Если фильтр грубой очистки в удовлетворительном состоянии, то достаточно тщательно промыть сеточку.
Осуществляетм сборку, соблюдая обратную последовательность действий. При этом рекомендуем сразу установить новую прокладку насоса.
Замена топливного фильтра RAV4 III — logbook Toyota RAV4 on DRIVE2
RAV4
admin
Видео Топливный фильтр автомобиля — одна из главных деталей машины. Говоря о качестве топлива на АЗС, то без данной детали обойтись очень тяжело. Главным назначением является очистка топлива от все возможных частиц и водной примеси.
Рассмотрим как правильно заменить фильтр на внедорожнике Toyota RAV 4.
Где находится топливный фильтр, и когда его надо менять Основной функцией, которую выполняет топливный фильтр, является фильтрация бензина от попадания в систему различных примесей и загрязнений будь то ржавчина, песок, частицы металла и прочее.
Попадание таких компонентов может негативно сложится на работе ДВС, и привести к поломке различных узлов двигателя. В отличие от предыдущих моделей, в Тойота РАВ 4 III поколения фильтрующий элемент находится в бензобаке внутри топливного модуля который выполняет своеобразную функцию оболочки, в которой находится топливный насос.
Такое конструктивное расположение неудобно тем, что для замены фильтра, следует первоначально снять топливный бак, затем извлечь модуль с фильтрующим элементом.
При выполнении работ по замене, стоит быть внимательным и аккуратным, дабы ничего не повредить. Согласно регламентам сервисной книжки о проведении ТО производить замену топливного фильтра необходимо через каждые 80 км пробега.
Однако из-за того, что на автозаправках бензин не отличается отменным качеством, специалисты рекомендуют проводить замену через каждые 40 км пробега.
Дилеры советуют производить замену на специализированных станциях, однако такие работы можно выполнить своим руками.
Инструменты и запчасти для замены на RAV 4 Перед тем как начать работы по замене, нужно подготовить необходимый инструмент и материалы.
Инструмент, необходимый для замены топливного фильтра на Toyota Rav 4: Ну и конечно новый фильтр, с номером — Что касается подбора запчастей, то стоит отдать предпочтение оригинальному фильтру, связанно это тем, что на него предоставляется гарантия, и оригинальные детали всегда лучшего качества.
Работы по замене топливного фильтра на Тойота Рав 4 После того, как весь необходимый инструмент и фильтр подготовлен, можно приступать к замене.
Работы, выполняемые по замене топливного фильтра необходимо выполнять на смотровой яме или эстакаде, и можно разделить на 2 этапа: Снятие топливного бака следует выполнять в следующем порядке: Первым делом необходимо сбросить давление в топливной системе.
Следующим шагом следует аккуратно снять заднюю часть системы отработанных газов глушитель. В случае если автомобиль полноприводный, тогда потребуется снять карданный вал. Теперь необходимо отсоединить топливопроводы и шланги подачи топлива.
Для того, чтобы предотвратить загрязнение топливной системы, шланги необходимо заткнуть чистой ветошью; Следующим шагом следует с помощью головки открутить 6 болтов крепления топливного бака, после этого можно снять 3 хомута, и достать бензобак.
Во время выполнения этих работ, необходимо проявить внимательность, дабы не повредить электрические провода питания топливного насоса; Теперь можно отсоединять клеммы подключения питания, и снимать бак; После замены фильтрующего элемента, монтаж бака осуществляется в обратном порядке.
После снятия бака, можно приступать ко второму этапу, который выглядит следующим образом: С помощью отвертки поддеваем и снимаем лючок, за которым находится топливный модуль в сборе.
Перед тем как вынимать модуль, необходимо с помощью пылесоса убрать различную грязь, чтобы она не попала внутрь бака; Далее с помощью головки откручиваются болты крепления топливного модуля, и он легко извлекается.
Топливный модуль можно разделить на несколько частей: Стоит также отметить, что сеточку можно промыть в бензине, но если она сильно загрязнена, тогда также следует ее заменить; После установки нового фильтра топливного, сборка осуществляется в обратном порядке.
Видео-замена топливного фильтра на Тойота Рав 4:
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Топливный фильтр на Рав 4 CA30W

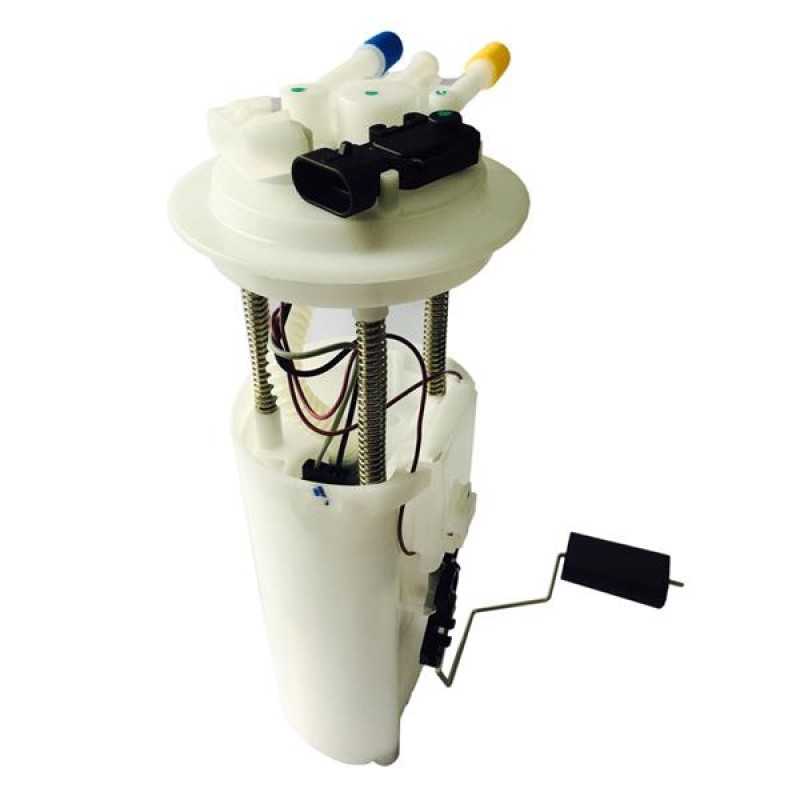

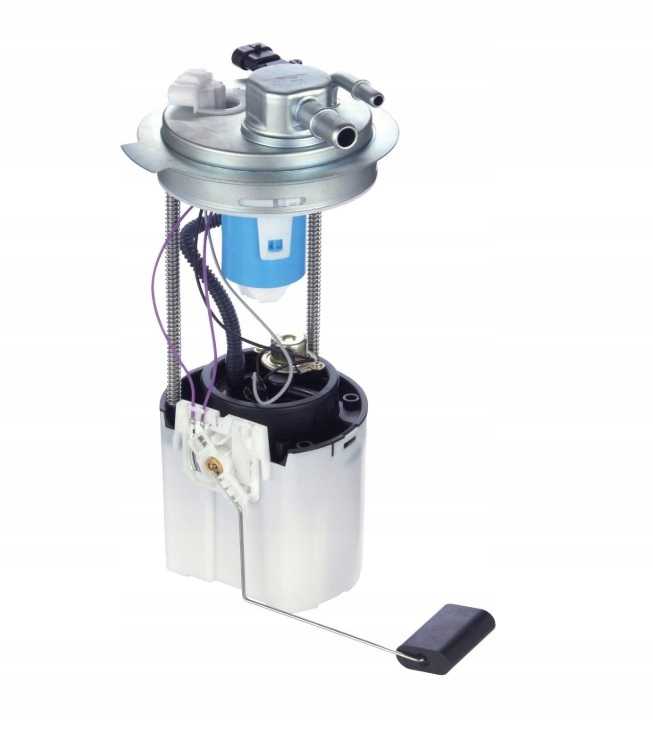

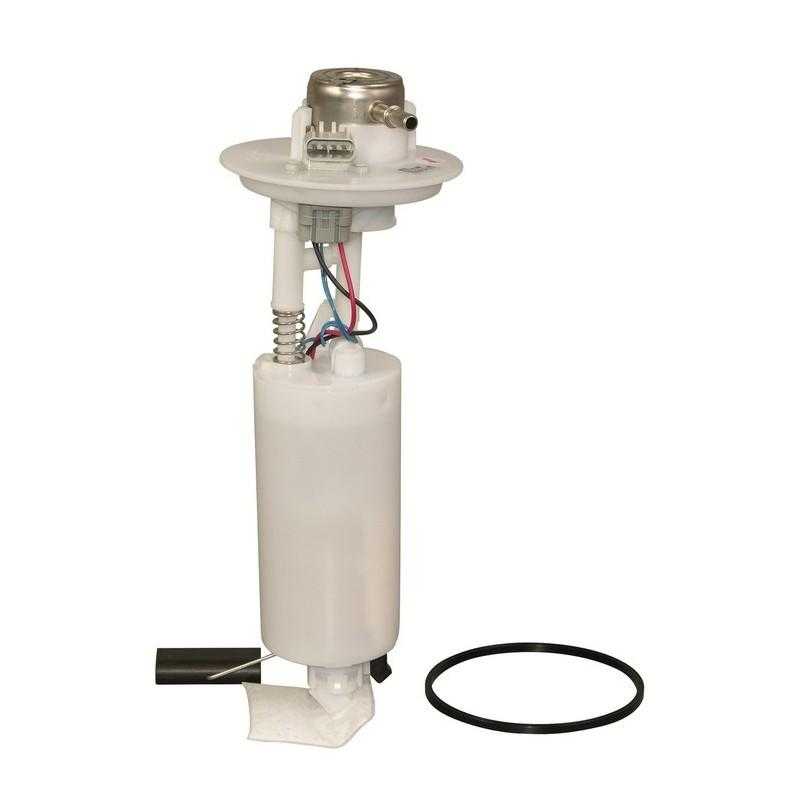

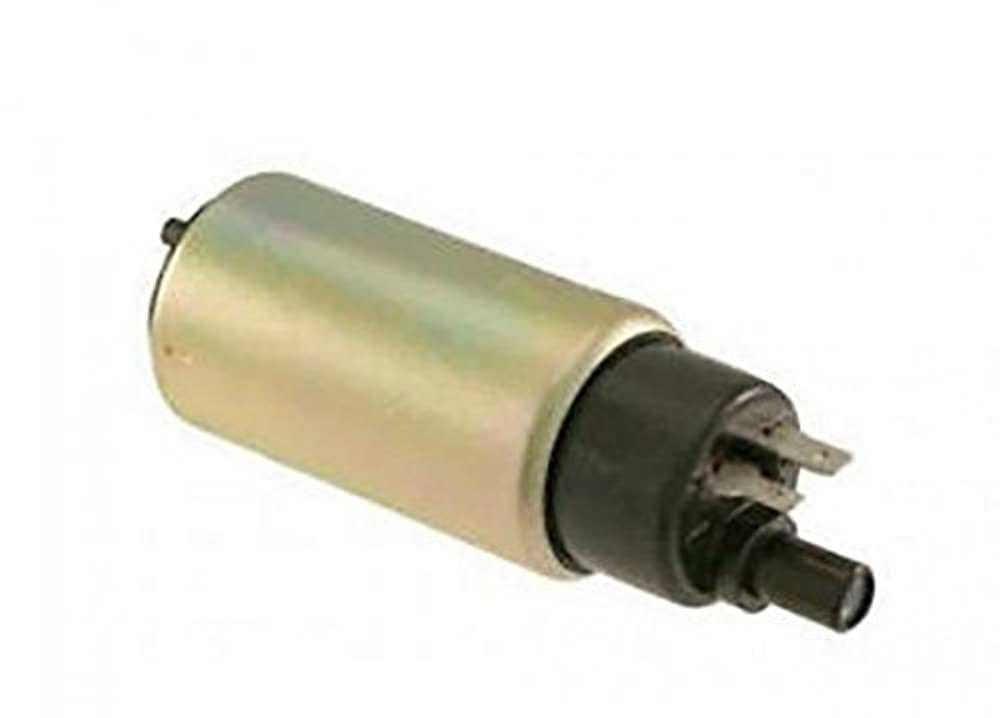

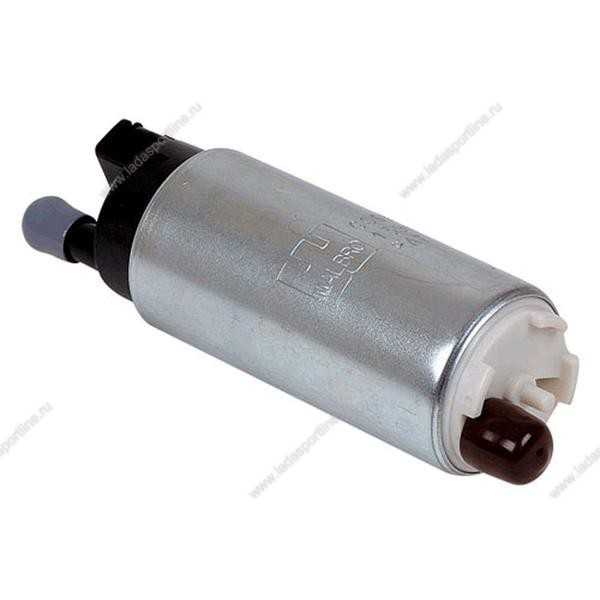

Топливный фильтр на бензиновых РАВ 4 третьего поколения устанавливается вместе с насосом, датчиком уровня топлива и фильтром сеткой. Вся эта конструкция находится в топливном баке. Отдельного артикула для топливного модуля целиком (как для многих других автомобилей) нет, так как он полностью состоит из других комплектующих (насос, фильтра, датчик, и т.д.).
Топливный фильтр тонкой очистки РАВ 4 CA30W отличается артикулами в зависимости от года выпуска автомобиля. А по факту они одинаковы, и взаимозаменяемы.
| Артикул | Года установки |
| 77024-42060 | 2005-2006 гг. |
| 77024-42061 | 2006-2008 гг. |
| 77024-42080 | 2008-2012 гг. |
Размеров, как таковых, для основного топливного фильтра бензиновых РАВ 4 нет, поскольку он состоит из двух отдельных колб, соединенных трубкой. Поэтому размеры не указываются. При замене топливного фильтра нередко используют аналоги. Самые популярные представлены в таблице ниже.
| Производитель | Артикул | Цена, руб. |
| JS Asakashi | FS21005 | 3300 |
| LYNXauto | LF-985M | 3000 |
| Masuma | MFF-T118 | 3400 |
LYNXauto LF-985M
JS Asakashi FS21005
Фильтр-сетка отдельного артикула не имеет, так как всегда идет в комплекте с насосом топлива. При замене основного фильтра ее просто промывают Карбклинером. Но, если нужна замена, обычно ставят самый популярный заменитель, который по размерам аналогичен оригинальной сетке — Masuma MPU023, цена 340 руб.
Топливный фильтр на Toyota RAV 4 III дизель
На дизельных РАВ 4 3-го поколения основной топливный фильтр вынесен в подкапотное пространство. Здесь, как и в авто с бензиновыми моторами, фильтры отличаются артикулами, в зависимости от года выпуска. Но кроме номеров больше отличий нет, они взаимозаменяемы.
| Артикул | Год установки | Диаметр резьбы, мм | Высота, мм | Диаметр корпуса, мм |
| 23390-33020 | 2005-2008 гг. | 16 | 67,5 | 122 |
| 23390-33060 | 2008-2011 гг. |
Также похожие фильтра в оригинале устанавливаются на следующих автомобилях (в комплектациях с дизельными двигателями) — Mazda 323 (5,6), 626 (5 поколения), 5 (CR), 6 (GG, GY), Toyota Avensis, Corolla Compact IV (E110 ), Corolla Verso (E120), Corolla Verso II (R10 ), Corolla IX (E120).
Наиболее популярные аналоги для дизельных моторов далее в таблице.
| Производитель | Артикул | Цена, руб. |
| Sakura | FC-1108 | 360 |
| Nipparts | J1332057 | 260 |
| JS Asakashi | FC184J | 400 |
Nipparts J1332057
Sakura FC-1108
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
5. Система отключения топливного насоса (только бензиновый двигатель)
Если при столкновении глохнет двигатель или срабатывают подушки безопасности, для снижения риска утечки топлива система отключения топливного насоса прекращает подачу топлива в двигатель.
Для запуска двигателя после срабатывания этой системы выполните описанные ниже операции.
1. Переведите переключатель двигателя в положение «АСС» или «LOCK».
2. Запустите двигатель.
Автомобили с интеллектуальной системой входа изапуска
1. Переведите переключатель двигателя в режим «ACCESSORY» или в выключенное положение.
2. Запустите двигатель.
Внимание:
Перед запуском двигателя осмотрите место под автомобилем. Если обнаружится утечка топлива на земле, это означает, что топливная система повреждена и нуждается в ремонте
Не запускайте двигатель.
