Причины их естественного и преждевременного износа

Свеча зажигания работает в предельно экстремальных условиях:

• высокая температура в рабочем цилиндре;
• агрессивная среда в виде смеси топлива, воздуха и масла;
• большое давление при воспламенении;
• высокое напряжение и температура электрической искры.

Одновременное действие перечисленных факторов приводит к усилению процессов естественного их износа. Этот процесс может значительно ускориться в следующих случаях:

• уменьшения компрессии, износе маслосъемных колпачков вследствие попадания масла в рабочий объем;
• неправильной установки угла зажигания, приводящей к образованию увеличенного нагара;
• выбора несоответствующих марке двигателя свечей;
• пропуска зажигания в цилиндрах;
• неправильного соотношения бензин/воздух при неисправностях расходомера, подсосе воздуха;
• некорректной работе инжекторов.

Трамблер Ваз 2109

Трамблер Ваз 2109 (он же распределитель зажигания) — электромеханическое устройство системы зажигания автомобиля, предназначенное для подачи искры на свечу. Трамблер устанавливается только на карбюраторные модели автомобилей, на инжекторных моделях его нет. Принцип работы распределителя зажигания заключается в механическом замыкании контакта с катушки зажигания на высоковольтный провод соответствующего цилиндра в зависимости от положения распределительного вала. Вал распределителя зажигания приводится в движение от распределительного вала двигателя автомобиля. На валу установлен бегунок. Этот бегунок вращаясь и передает искру на высоковольтный провод соответствующего цилиндра двигателя.

Трамблер

Устройство трамблера Ваз 2109

Два важных устройства, расположенных внутри него: 1) Датчик Холла. 2) Вакуум-корректор. Датчик Холла — самый важный из всех датчиков карбюраторных моделей Ваз. Давайте рассмотри его устройство. Датчик Холла установлен внутри корпуса данного устройства и отрабатывает на специальный барабанчик с прорезями. Сигналы с датчика поступают на коммутатор и позволяют ему точно определить время коммутации катушки зажигания для формирования искры. Вакуум-корректор соединен трубкой со впускным коллектором двигателя. В зависимости от разряжения в коллекторе диафрагма корректора регулирует угол опережения зажигания через специальный рычажок. Если двигатель работает на малых оборотах, разряжение слабое и нет необходимости в корректировке. Однако при больших оборотах двигателя возникает необходимость подавать искру немного раньше, именно для этой функции и предназначен вакуум-корректор.

Неисправности трамблера

1) Подгорание контактов крышки трамблера; 2) Выход из строя датчика Холла; 3) Подгорание и выход из строя бегунка.

Бегунок трамблера

4) Плохой контакт разъема датчика Холла. При неисправностях трамблера машина либо совсем не заводится, либо заводится с трудом.

Проверка Трамблера Ваз 2109

Проверить работоспособность трамблера можно следующим образом: а) Отсоединяем центральный провод трамблера, подносим его к массе и прокручивая двигатель смотри есть ли искра с катушки зажигания. Если искры нет, то вариантов может быть много, один из них — выход из строя датчика Холла. б) Если искра есть, то необходимо проверить по отдельности наличие искры на всех высоковольтных проводах на свечи. в) Если искры с трамблера нет совсем, скорее всего вышел из строя бегунок. Также необходимо проверить целостность резистора на бегунке. С помощью мультиметра замеряем его сопротивление, оно должно быть равно 1 кОм. Если мультиметр показывает мегаомы, либо вообще обрыв цепи, значит резистор сгорел. г)Если искра слабая, либо есть не на всех цилиндрах,берем мелкую наждачную бумагу, снимаем крышку трамблера, бегунок и чистим их контакты.

Стоимость.

Цена трамблера для Ваз около 20 долларов. Ну как и всегда зависит от производителя и качества у одних немного дешевле — долларов 17-18, у других подороже — долларов 22-25. Но средняя цена на рынке 20 долларов.

Стоимость трамблера

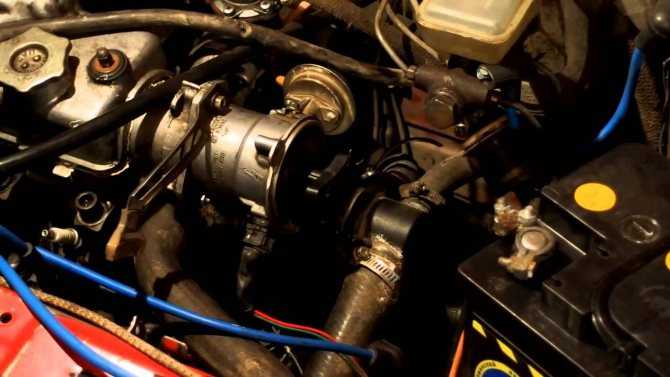

Снятие-установка трамблера Ваз 2109.

Демонтаж-монтаж трамблера не представляет ничего сложного, есть только один важный момент, про который нельзя забывать. Перед снятием трамблера обязательно оставьте метки на корпусе как отрегулировано зажигание. Потому что, если ослабите гайки, а потом опомнитесь что не сделали метки, то все — поезд ушел, придется заново регулировать зажигание.

Делаем метки на трамблере

Ну и конечно запоминаем или помечаем как сидели высоковольтные провода, чтобы потом подключить их в правильной последовательности. А так, помня про этот момент, ничего сложного: отсоединили высоковольтные провода, сняли шланг вакуум-корректора, отсоединили разъем датчика Холла,отсоединили крепеж тросика дроссельной заслонки, ослабили гайки крепления к двигателю и все, трамблер у Вас в руках.

Также следует иметь ввиду, что система зажигания Ваз 2109 — бесконтактная, то есть трамблер с классических моделей Ваз, имеющих контактную систему зажигания не подойдет для установки. В трамблерах классики отсутствует датчик Холла, там стоит конденсатор, настроенный в резонанс с катушкой зажигания.

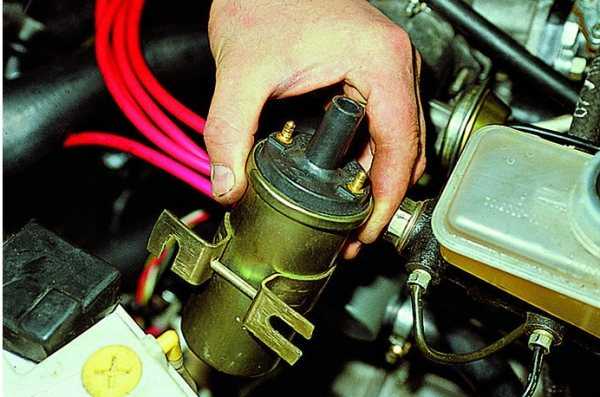

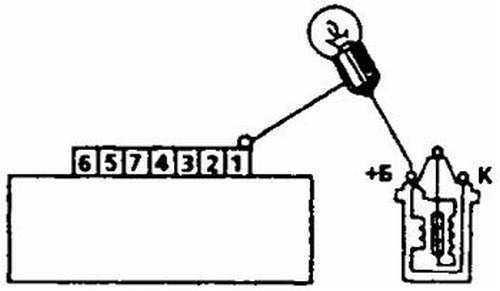

Проверка катушки зажигания на автомобилях ВАЗ 2108, 2109, 21099

При возникновении таких неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 как исчезновение искры или слабая искра, неустойчивый холостой ход, невозможность отрегулировать обороты холостого хода, затрудненный пуск или невозможность запуска двигателя, провалы и рывки при трогании и в движении и пр., есть смысл проверить работоспособность катушки зажигания.

Необходимые инструменты

— накидной или рожковый ключ на 8 мм

— тестер (мультиметр или аналогичный прибор) с режимом омметра (желательно и мегаомметра)

Подготовительные работы

Проверить катушку зажигания на автомобилях ВАЗ 2108, 2109, 21099 можно не снимая её с автомобиля.

— снимаем минусовую клемму с АКБ

— отсоединяем высоковольтный провод от катушки зажигания

— отсоединяем провода, ведущие к двум выводам катушки

Для этого ключом на 8 мм отворачиваем гайки крепления проводов к выводам «К» и «Б». Отсоединяем провода, запомнив их положение, что бы при установке обратно не перепутать.

— Проверяем исправность первичной обмотки катушки зажигания

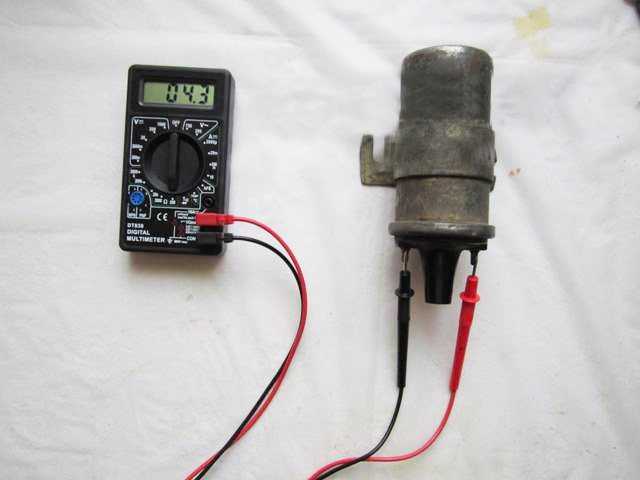

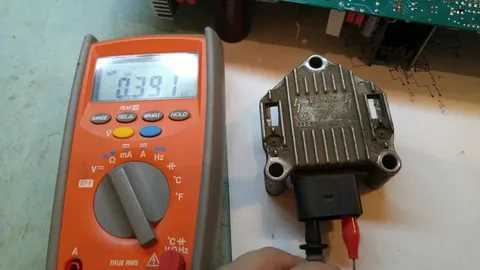

Проверка первичной обмотки катушки зажигания ВАЗ 2108, 2109, 21099 Для этого присоединяем один щуп тестера к выводу «Б» второй щуп к выводу «К» — выводу первичной обмотки. Включаем прибор в режим омметра. Сопротивление исправной первичной обмотки катушки зажигания должно быть близко к нулю (0,4 – 0,5 Ом). Если оно ниже, то имеется короткое замыкание, если выше — в обмотке «обрыв».

— Проверяем исправность вторичной (высоковольтной) обмотки катушки зажигания

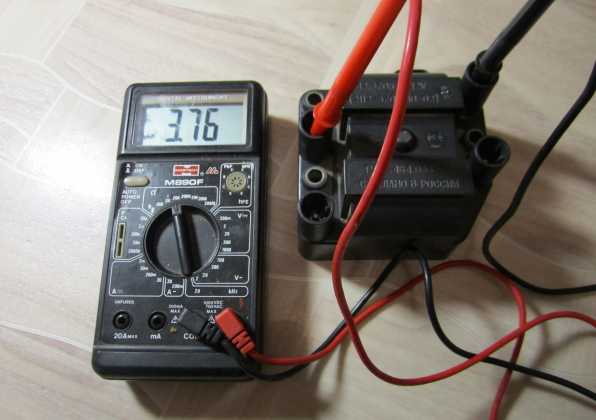

Проверка вторичной обмотки катушки зажигания ВАЗ 2108, 2109, 21099 Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп к выводу для высоковольтного провода. Измеряем сопротивление. У исправной вторичной обмотки оно должно составлять 4,5 – 5,5 кОм.

— Проверяем сопротивление изоляции на «массу»

Для такой проверки необходимо чтобы мультиметр имел режим мегаомметра (либо нужен отдельный мегаомметр) и мог измерять значительное сопротивление.

Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп прижимаем к ее корпусу. Сопротивление изоляции должно быть очень большим – 50 мОм и выше.

Если хотя бы одна из трех проверок покажет неисправность, то катушку зажигания следует заменить.

Примечания и дополнения

— Катушки зажигания, устанавливаемые на автомобили ВАЗ 2108, 2109, 21099 могут быть двух типов: сухая с замкнутым магнитопроводом (3122.3705) и маслонаполненная с разомкнутым магнитопроводом (8352.12, 027.3705, 27.3705, 27.3707-01, АТЕ1721). Сопротивления обмоток для них немного различаются. Катушка 3122.3705 – первичная обмотка 0,43±0,04 Ом, вторичная 4,08±0,4 кОм. Катушки 8352.15 и пр. – первичная обмотка 0,42±0,05 Ом, вторичная 5±1 кОм. Измерения проведены при +25 гр.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS , в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ

— Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов на автомобилях ВАЗ 2108, 2109, 21099

— Установка момента зажигания на двигателях автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт

— Проверка катушки зажигания системы зажигания карбюраторных двигателей автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Бегунок трамблёра ВАЗ 2109

Снятие и установка

При выходе из строя трамблера его можно отремонтировать или заменить на новый. Все зависит от конкретного сбоя.

Порядок снятия и установки следующий:

Для начала нужно обесточить электрическую цепь автомобиля, отключив аккумулятор.
Затем нужно отсоединить провода от распределительного устройства. После этого также отсоедините вакуумную трубку, идущую к корректору.
Затем нужно найти держатель троса, идущий к приводу дроссельной заслонки. Этот кабель необходимо удалить.
Снимите скобу, удерживающую провода, вместе с ними и штифтами. Для этого вам нужно будет открутить гайку. Будьте осторожны. под гайкой есть шайба, ее нельзя потерять.
После этого нужно разметить корпус распределительного устройства и привод вспомогательных элементов. В том случае, если вы не поставите отметку, то после дальнейшего закрепления механизма на месте придется заново устанавливать и регулировать зажигание.
На корпусе распределителя видна розетка, к которой подключается жгут высоковольтного провода. Крепеж нужно сжать, для этого с помощью отвертки снимите провода. Затем снимите резиновую заглушку, которая находится в картере сцепления.
Проверните коленчатый вал руками, пока поршень 1-го цилиндра не достигнет ВМТ. Отметка на маховике в отверстии должна соответствовать средней линии на шкале корпуса.
Затем вы можете отвинтить гайки, которыми крепится коллектор, и снять его.
Что касается дальнейшей установки, то она проводится в обратной последовательности. При установке устройства на место убедитесь, что вал клапана вращается так, чтобы внешний контакт ползуна находился напротив вывода, соответствующего 1 цилиндру двигателя внутреннего сгорания. Сам терминал находится на крышке.
Во время установки объедините риски, как мы сообщали выше. Если у вас возникли трудности с установкой зажигания, воспользуйтесь этой статьей.

Извините, в настоящее время нет доступных опросов.

Назначение трамблера ВАЗ 2109

В любой системе зажигания, бесконтактной или контактной, есть две цепи. высокого напряжения и низкого напряжения. Распределитель, распределитель зажигания. это устройство, которое занимается как проводкой высокого напряжения, так и проводкой низкого напряжения. Его основная задача. распределить высокое напряжение между свечами зажигания в нужное время и в определенном порядке.

Распределитель работает следующим образом. в катушке зажигания за счет электромагнитной индукции создается высокое напряжение. Он по высоковольтному проводу подводится к центральному контакту крышки распределителя. Контакт находится в постоянном взаимодействии с ползунком, который распределяет ток по четырем контактам, соответствующим свече зажигания в цилиндре. Ползунок постоянно вращается и поочередно замыкает центральный контакт с контактами свечей зажигания. Ток поступает на свечи зажигания по высоковольтным проводам в порядке, определяемом последовательностью цилиндров. 1-3-4-2. Бегунок приводится в движение приводным валом, который соединен с распределительным валом.

Признаки, указывающие на неисправность

Высоковольтные провода lada (ваз 2108,2109,21099) Определить, что трамблер ВАЗа-2109 с карбюратором сломался, не составит труда. Автомобиль будет дергаться при движении. При этом каких-либо других причин для такого поведения нет. Если в баке залит качественный бензин, топливный насос и карбюратор работают исправно, то в вибрациях виноват трамблер. Когда автомобиль набирает обороты, двигатель будет троить.

Также о неисправностях можно судить по мотору, который отказывается заводиться. При нажатии на педаль акселератора и росте скорости возникает детонация. Это тоже говорит о неработающем трамблере. Если значительно ухудшилась динамика, то следует проверить трамблер. При росте топлива первым делом нужно выяснить, работает ли прерыватель, и только потом крутить карбюратор.

Провода низкого и высокого напряжения:

Провода высокого напряжения:

1. Высоковольтные провода служат для передачи тока высокого напряжения, от самой катушки зажигания и на каждую свечу цилиндров.

2. В автомобилях семейства «Самара» установлены высоковольтные провода, с распределённым сопротивлением в 2550±270 Ом/м.

3. Ни в коем случае не пробуйте заводить автомобиль, с разорванной высоковольтной цепью напряжения, то есть проще говоря: Двигатель у автомобиля не нужно заводить при снятых проводах высокого напряжения, а так же при снятой крышки распределителя зажигания. Такие действия могут привести к выходу из строя элементов системы зажигания, а так же к пробою изоляции, поэтому будьте осторожны.

4. А так же не рекомендуется браться руками, как либо прикасаться к проводам высокого напряжения, когда двигатель у автомобиля будет находится в рабочем состоянии, потому что это может привести к электротравме.

Примечание! При проверки высоковольтных проводов на наличие искры, рекомендуется отсоединять провода на заглушенном двигателе, а в случае заведения двигателя провода должны быть закреплены на расстоянии 5-10 мм, от массы автомобиля, а так же эти провода не должны находится у вас в руках, даже в том случае если их вы удерживаете при помощи инструмента!

Провода низкого напряжения:

1. Каждый человек с такими проводами встречался в своей жизни, они чаще всего бывают небольшой толщины, и имеют очень гибкую форму, в отличие от проводов высокого напряжения.

2. А так же чаще всего провода низкого напряжения имею комбинированную расцветку, то есть они бывают как красные, так и синие, и имеют множество других цветов.

3. Яркий пример куда подсоединяются провода низкого напряжения, служит всё та же самая катушка зажигания, потому что если на неё внимательно посмотреть, то на боковой её части можно будет увидеть два провода один из которого «красного», а другой «синего» цвета. (см. фото выше)

• Не работают поворотники ауди а3



• Установка электроусилителя руля на ваз 2104



• Дмрв на шкода фабия где находится



• Показания вольтметра лада гранта



• Замена актуатора тойота рав 4

Настройка СЗ

Если у вас ВАЗ 2109 карбюратор, вам время от времени придется настраивать систему зажигания. Процедура эта не самая простая, она требует выполнения четких указаний. Порядок работы следующий:

1. Берем руководство по своей «девятке» в руки, выставляем зазоры контактов в соответствии с рекомендованными значениями. Обычно это 0,45 мм.
2. Угол опережения зажигания выставляется при помощи специального оборудования, этот момент упускаем.
3. Подключаем высоковольтные провода, начинаем регулировку момента посередине хода.
4. Устанавливаем свечу в первый цилиндр, включаем зажигание.
5. Крутим шкив против часовой стрелки на 45°.
6. Подключаем массу на свечу, поворачиваем шкив постепенно уже по направлению часовой стрелки до момента появления искры между электродами.
7. Смотрим на метки крышки и шкива. Они должны быть на одном уровне.
8. Чтобы метки совпадали, поворачиваем трамблер в нужную сторону.
9. Если отметки не будут совпадать, зажигание будет либо опаздывать, либо включаться преждевременно, что недопустимо.
10. Вращаем шкив и трамблер, пока не получим необходимый результат, после чего трамблер понадобится затянуть, а потом повернуть коленчатый вал на два оборота.
11. Проверьте результат: если все работает нормально, заканчиваем регулировку.
12. Нужно прогреть мотор, затем проехаться на скорости 40-50 км/ч, перейти на четвертую передачу и резко газануть. Если есть стук — зажигание сработало преждевременно, регулируем по новой.

В СТО мастера также могут провести настройку, поэтому если у вас не выходит ее выполнить самостоятельно, обратитесь туда.

Схема проверки датчика Холла на автомобиле

1 – датчик-распределитель зажигания; 2 – вольтметр, имеющий предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 – вид на штепсельный разъем датчика-распределителя зажигания.

Система зажигания — бесконтактная. Состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения. На часть автомобилей ранее устанавливали микропроцессорную систему управления двигателем (на основе контроллера «Электроника МС 2713-02» или «МС 4004»), часть автомобилей для экспорта оснащали системой снижения токсичности согласно нормам США 1983 г.

Датчик-распределитель зажигания типа 40.3706 или 40.3706-01, четырехискровой, неэкранированный, с датчиком управляющих импульсов (Холла) и встроенными вакуумным и центробежным регуляторами опережения зажигания. На двигателе -21081 устанавливался датчик-распределитель 40.3706-10 с иными характеристиками центробежного и вакуумного регуляторов опережения зажигания, его крышка маркируется отличительной меткой красного цвета. Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы. Для этого служит ротор (бегунок), надетый на валик датчика распределителя. Для того чтобы не ошибиться при сборке, бегунок и крышка устанавливаются на датчик-распределитель только в одном положении, так же как и его муфта — в прорезь на торце распределительного вала. В бегунке имеется помехоподавительный резистор сопротивлением 1 кОм.

Проверить работоспособность датчика Холла можно, собрав схему, показанную ниже на рисунке. Медленно вращая валик датчика-распределителя зажигания, следим за показаниями вольтметра. Напряжение должно резко меняться от минимального (не более 0,4 В) до максимального (не более, чем на 3 В меньше напряжения питания). Если стальной экран с прорезями задевает за датчик (определяется по легкому заеданию или царапающему звуку при вращении валика, а также после частичной разборки датчика-распределителя), проверьте осевой люфт валика (не более 0,35 мм — регулируется подбором шайб) и посадку экрана на валике. При необходимости замените датчик-распределитель в сборе. Неисправный датчик Холла ремонту не подлежит и должен заменяться новым (за исключением обрыва проводов между самим датчиком и колодкой на корпусе датчика-распределителя).

Грубо оценить исправность вакуумного регулятора можно непосредственно на автомобиле. На работающем двигателе отсоединяем от штуцера карбюратора вакуумный шланг, ведущий к регулятору. Если теперь создать в шланге разрежение (можно ртом), обороты двигателя должны возрасти, а при снятии разрежения — вновь должны снизиться. Разрежение должно сохраняться по крайней мере несколько секунд, если пережать шланг. Визуально в работоспособности вакуумного регулятора можно убедиться, частично разобрав датчик-распределитель (см. Снятие и разборка датчика-распределителя зажигания) и подавая разрежение к впускному штуцеру регулятора. При этом экран датчика-распределителя должен поворачиваться на угол 7±1°, а при снятии разрежения — без заедания возвращаться обратно.

Точную проверку и настройку вакуумного и центробежного регуляторов опережения зажигания производят на специальных стендах. В домашних условиях это делать не рекомендуется. При выходе из строя вакуумного регулятора его следует заменить, если неисправен центробежный — заменить датчик-распределитель.

Коммутатор типа 3620.3734, или 76.3734, или RT1903, или PZE4022 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике. В случае неисправности он неремонтопригоден, при подозрении на неисправность рекомендуется заменять. Запрещается отсоединять разъем коммутатора при включенном зажигании — это может вызвать его повреждение (равно как и других компонентов системы зажигания).

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

• Контактные;
• Бесконтактные;
• Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

https://youtube.com/watch?v=Ud-nuLSxwvk

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

• Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
• Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
• Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Установка зажигания на ваз 2109

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества	Особенности
СЗ работает с датчиком Холла	Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы
Отсутствует механическое взаимодействие между контактами	Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится
Не нужно регулировать положение контактов	Это объясняется просто — их нет в СЗ ВАЗ 2109
Минимальные механические взаимодействия деталей	Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания
Энергия в свечи постоянно повышенная	Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля
Экономичность и экологичность	Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО
Стабильный запуск холодного двигателя	Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема

Схема соединений комбинации приборов ВАЗ 2108 с «низкой» панелью (вид сзади)

№ позиции на схеме ВАЗ	Расшифровка позиции на схеме
А	план условной нумерации клемм в колодках комбинации приборов
а	сочленения на печатной плате для комбинации приборов без гнезда 17
1	вольтметр
2	лампочки подсветки приборов
3	указатель тепла тосола
4	контролька прогрева заднего стекла
5	контролька дальнего освещения фар
6	резервная контролька
7	контрольная лампочка задних противотуманок
8	контролька габаритов
9	контролька указателей поворотов
10	контрольная лампочка «STOP»
11	контролька давления масла
12	контрольная лампочка ручника
13	контролька аварийки
14	контролька уровня тормозной жидкости;
15	контрольная лампочка дроссельной заслонки карбюратора
16	контролька разряда аккумулятора
17	гнездо для реле-прерывателя контрольной лампочки ручника
18	указатель уровня бензина
19	контролька резерва горючего

Неисправности катушки зажигания

К основным видам неисправностей катушки зажигания относятся:

1. Замыкание между витками любой из обмоток изделия.
2. Разрыв в электрической цепи первичной или вторичной обмоток.
3. Изоляционный пробой вторичной обмотки на корпусную часть устройства.
4. Течь смазки на крышке изделия.
5. Дефекты на крышке устройства.
6. Некорректные значения измерительного прибора при замерах значения сопротивления катушки зажигания любой обмотки.

С такими вышеуказанными дефектами катушка подлежит замене. Качественная проверка катушки зажигания подразделяется на несколько тестов. К ним относятся:

• тестирование сопротивления изделия в обоих контурах;
• тестирование резистентности устройства на «массу» прибора.

Для проведения теста необходимо соблюдение двух условий: температура наружной среды должна быть в диапазоне 20-25 градусов по Цельсию и наличие измерительного прибора – мегомметра. Подсоединяем «крокодильчики» прибора к контактам изделия справа и слева и производим замер в выбранном диапазоне. Резистентность обмотки должно быть в границах 0,4-0,5 Ом. При ином значении измерения катушка зажигания подлежит замене на обновленное изделие.

Для проведения теста необходимо подключить «крокодильчики» к разъему «Б» и к центральному контакту. При определенном ранее температурном значении атмосферы измерительный прибор в заданном регистре должен показывать 4,5-5,5 кОм. Если значение измерения катушки зажигания «девятки» иное, то прибор подлежит замене на обновленное изделие.

Для осуществления теста на резистентность прибора на «массу» один контакт крепится на корпусную часть катушки зажигания ВАЗ 2109, а другой – к каждому выходу изделия поочередно. При проводимых замерах мегомметр должен выдавать значение не ниже 50 мОм в соответствующем регистре. При другом показателе замеров катушка Лады девятой модели подлежит замене на обновленное изделие.

Несмотря на то, что этот комплекс зажигания «девятки» не представляет особой сложности для специалиста, принцип ее действия зиждется на основах электромагнитной индукции и электрических явлений. Это заставляет подходить к ее диагностике с определенным объемом знаний в этих областях.

В теории все получается достаточно просто, однако ряд автолюбителей предлагают альтернативный способ повышения функционала катушки зажигания на «девятку». Они предлагают произвести замену бобины на изделие с номенклатурным номером Б-117, а комплект свечей заменить набором других изделий с индексацией в номере на одноименные, но без литеры «Р». Эти специалисты уверяют о прекрасной надежности этой замены, сообщают, что сохраняются все достоинства бесконтактной системы зажигания. Принимать решение придется собственникам «девяток»!

Катушка зажигания

ВАЗ

2109 . проверка системы

Если внезапно двигатель начал касаться, сила исчезла или автомобиль вообще не запустился, проблема, скорее всего, лежит в системе зажигания. Если речь идет о карбюраторном двигателе ВАЗ 2109, то система зажигания может быть исправлена ​​даже новичком. Во-первых, следует проверить катушку

зажигания ВАЗ 2109, трамплер, высоковольтные провода и т. Д.

Для проверки системы зажигания нужен мультиметр, крестообразная и плоская отвертка, плоскогубцы с изолированными ручками. Чтобы установить время зажигания, вам может понадобиться лампа 12 В с патроном. Чтобы проверить искру, потребуется одна точно работающая свеча, так как настоятельно рекомендуется не проверять искру от провода к земле.

При ремонте системы зажигания на ВАЗ 2109 вы можете получить очень неприятный, но не смертельный электрический шок от высоковольтного провода. Чтобы этого не произошло, не используйте высоковольтные провода голыми руками, пока зажигание включено. Для этих целей лучше всего использовать толстые резиновые перчатки или изолированные плоскогубцы.

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

1. Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
2. Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
3. Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
4. Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
5. Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

Об этой процедуре расскажем более подробно.

Мультиметр для проверки
