Предохранитель и реле lanos

Опубликовано: 17 Ноя 2021Рубрика: Вопросы по ремонтуАвтор: editor

Видео «Как найти требуемый защитный элемент»

В этом видео показано, какой предохранитель отвечает за топливный насос. Электропредохранитель прикуривателя меняется так же.

Скиньте обозначения предохранителей на Ланосе.

Где находятся предохранители на Ланосе? – 1 ответ

Расположены блоки предохранителей на Ланосе в нескольких местах.

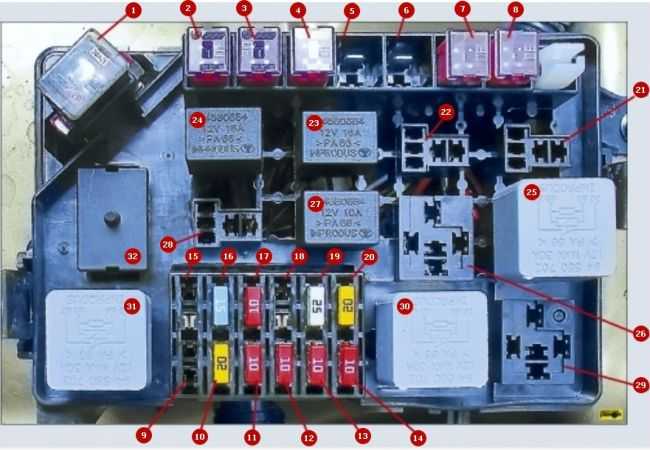

Блок предохранителей и реле в подкапотном пространстве.

Цепи предохранителей EF15–EF20 и предохранителей салона F1–F7;
Выключатель зажигания (IGN1);
Выключатель зажигания (IGN2);
Электродвигатель вентилятора системы охлаждения;
Электродвигатель стеклоподъемника и привода люка (при наличии стеклоподъемника и люка);
Реле АБС (при наличии АБС);
Обогреватель заднего стекла (только для хэтчбека);
Электродвигатель системы вентиляции салона;
Электромагнитная муфта привода компрессора кондиционера (при наличии);
Дальний свет левой и правой фары;
Ближний свет (левая фара), электродвигатель корректора пучка света левой фары;
Ближний свет (правая фара), электродвигатель корректора пучка света правой фары;
Габаритные фонари (левая сторона), включатель электродвигателей корректоров пучка света;
Габаритные фонари (правая сторона), фонарь освещения номерного знака;
Противотуманные фары;
Электродвигатель топливного насоса;
Звуковые сигналы;
Электромагнитная муфта привода компрессора кондиционера (при наличии);
Реле фар, переключатели света фар, указатели поворота;
Реле корректоров пучка света фар и цепь предохранителя EF13;
Не используется;
Реле компрессора кондиционера;
Реле фар;
Реле звуковго сигнала;
Реле вентилятора радиатора;
Реле стеклоподъемника;
Реле габаритов;
Не используется;
Не используется;
Реле обогревателя заднего стекла;
Реле топливного насоса;
Блок перемычек.

С 1 по 20 предохранители имеющие обозначения ЕF (кроме пункта 9 — это диод D9). С 21 по 32 — реле.

Номинальный ток: красные — 10 А, голубые — 15 А, желтые — 20 А, белые — 25 А.

Блок предохранителей в салоне.

Плафон освещения салона, плафон освещения багажника;
Переключатель света фар;
Аварийка;
Не используется;
Контроллер;
Аудиосистема;
Фонари стоп-сигнала;
Не используется;
Аудиосистема;
Прикуриватель;
Комбинация приборов, часы, сигнальная лампа ремня безопасности, освещение бардачка;
Фонарь заднего хода;
Не используется;
Генератор, датчик скорости, форсунки, адсорбер, клапан рециркуляции отработавших газов;
Модуль зажигания;
Аварийка;
Контроллер, реле топливного насоса;
Электродвигатель стеклоочистителя и насоса стеклоомывателя;
Реле вентилятора системы охлаждения, реле обогревателя заднего стекла;
Электродвигатель системы вентиляции салона.

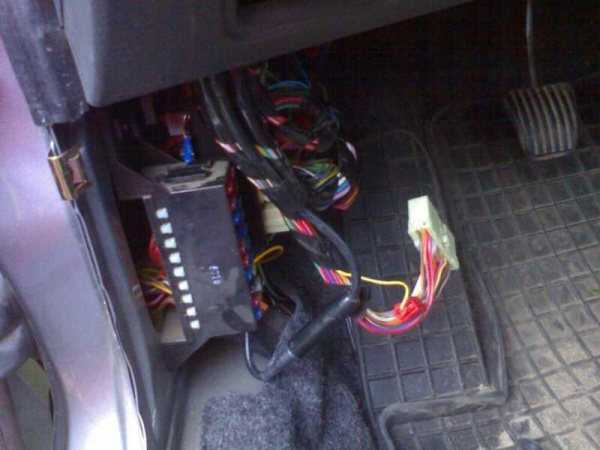

Предохранители в салонном блоке находятся слева, возле ног водителя. Чтобы к ним подобраться нужно будет снять защитную крышку.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Нередко автолюбителя сталкиваются с вышедшим из строя электроприбором и не знают, что делать дальше. Казалось бы, электрическая схема автомобиля слишком сложна и не каждому под силу найти причину неисправности. Неужели при любой поломке нужно везти ваш «Шевроле-Ланос» электрику? Конечно, нет. Наиболее частой причиной того, что электроприбор перестает работать, становятся сгоревшие предохранители. Поэтому прежде чем впадать в панику и ехать к мастеру, нужно заглянуть в блок предохранителей (БП) «Шевроле-Ланос» и осмотреть его.

В современных автомобилях традиционно предусмотрено два блока предохранителей: основной (или монтажный) и дополнительный. Так как это не совсем верная градация (ни один из них не является более важным по сравнению с другим) многие называют их внутренним и внешним блоком. В БП установлены плавкие предохранители (ПП) различного номинального тока и реле. И те, и другие элементы БП служат для защиты приборов электрической цепи. ПП являются элементами мгновенного действия, то есть они сгорают в тот момент, когда ток в цепи превышает значение номинального (который индивидуален для каждого ПП). Реле защищают элементы цепи от сильных перегрузок: от короткого замыкания и сопутствующего ему огромного напряжения в цепи.

Блок реле под торпедой Ланос, Сенс и Шанс

За панелью управления корректором фар автомобилей Ланос, Сенс и Шанс расположены четыре реле, отвечающие за работу задних противотуманок, указателей поворотов и аварийной сигнализации, вентилятора печки и стеклоочистителей.

Под номером «1» на фото выше находится реле, которое отвечает за работу электромотора отопителя, включаемого на 4 скорости. Если печка перестала работать на 4 положении, значит надо проверить исправность реле. Под номером «2» находится устройство, отвечающее за работу реле поворотов на автомобиле, и аварийной сигнализации. Под номером «3» находится реле, отвечающее за работу стеклоочистителя лобового стекла, работающего в прерывистом режиме. Под номером «4» находится реле задних противотуманных фар на Ланосе, Сенсе и Шансе.

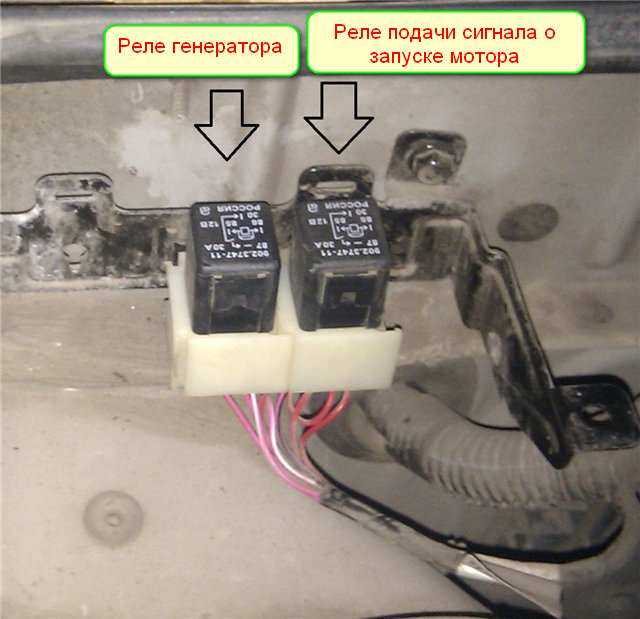

Отдельно надо отметить, что под капотом находятся еще два или одно реле, что зависит от года выпуска автомобиля. Располагаются устройства слева при открытии капота возле моторного щита. Один элемент отвечает за подачу сигнала о запуске двигателя, а второе предназначено для контроля работы генератора. Через реле поступает питание на интегральную плату генератора.

Это интересно!Закорачивание контактов реле напрямую без использования устройства категорически противопоказано. Это приведет не только к срабатыванию предохранителя, но еще и выходу из строя электрических приборов.

Chevrolet Lanos Гуд бай май лав › Бортжурнал › Замена сетки бензонасоса и топливного фильтра

Екатеринбург, Россия

Привет всем читателям моего БЖ!

Почитав драйв узнал, что в бензонасосе есть сетка, а-ля Чайный пакетик. Посмотрел отчеты людей, которые её меняли: состояние её было плачевным даже у тех, кто менял её при пробеге 40 тыс. км. У меня пробег подходит к 97 тыс. км. до меня владели машиной исключительно женщины, и, думаю, они туда не лазили…

Теперь залазим под капот. Открываем блок предохранителей и достаём реле бензонасоса

Заводим двигатель и ждём пока он заглохнет. У меня работал секунд 10, обороты были в районе 500. Когда машине заглохла, решил для надежности ещё раз завести. Завелась. Ещё 2 раза))) Больше решил не насиловать. А зря…

Идём опять под капот и скидываем минусовую клемму с аккумулятора.

Теперь перемещаемся к нашему бензонасосу.

Отключаем колодку проводов: сдвигаем оранжевый фиксатор, нажимаем на другой фиксатор и снимаем колодку.

Отключив крайний шланг было уже обрадовался, но, отключив шланг, который расположен между крайним шлангом и колодкой проводов, получил не хилую струю бензина в лицо… Ладно, сходил умылся, начал его аккуратно опять отключать, предварительно подготовив бутылку из-под воды. Стекло 2 капли))) Ну да ладно…

Стопорное кольцо… Чтобы его снять, необходимы молоток и отвертка/стамеска. Упираемся чем-нибудь в стопорное кольцо против часовой стрелки и стучим молотком. У меня достаточно долго не получалось его снять, уже и WD’шкой брызгал — ни в какую. Психанул, ударил молотком по-сильнее — открутилось))

И тут была моя большая ошибка

. Т.к. менял я его на работе, по пути днём я заехал на заправку и залил полный бак. А чтобы не получать всякую мелочь сдачи в кассе, немного высунув пистолет из горловины, залил ещё пару литров.

НЕ ЗАПРАВЛЯЙТЕ ПОЛНЫЙ БАК ПЕРЕД ЗАМЕНОЙ!

Сняв стопорное кольцо, бензонасос под давлением выскочил из бака, а вместе с ним и полились излишки топлива… Стекло на пол как раз таки литра 2, а то и больше…

Ну да ладно, ничего уже не сделать…

Достаём бензонасос. Теперь начинается самое интересное…

Ну, для начала отключаем колодку проводов.

Чтобы снять верхнюю крышку, необходимо отодвинуть 3 фиксатора которые держат её за корпус бензонасоса. Вставляем отвертку в щель между крышкой и стенкой, аккуратно раздвигаем их и постепенно вытягиваем крышку.

Ну а теперь самая жопа… Если у вас 3 и более рук — как нефиг делать справитесь. Берём 2 электрода, делаем из них орфографическую заглавную букву Г, цепляем за внутреннюю часть бензонасоса. Помощник или 3 и 4 рука держат, сами же тянем с одной стороны. Смотрим: есть ли движение? Прошла ли та часть, которую тянули, выпуклость на стенке? Если да — прикладываем усилие на второй электрод, но и первый не расслабляем . ИИИИИ! УРААААА!

Я мучался около часа)))

Достаем из новой сетки силиконовую заглушку, одеваем её на место старой сетки и собираем бензонасос обратно. На сборку у меня ушло менее 2 минут)))

Устанавливаем его в обратном порядке. Бензин уже не вытекал, но психануть пришлось — не мог обратно одеть стопорное кольцо))

Необходимые инструменты и материалы для проведения замены радиатора на Ланосе

Если обнаружили неисправность теплообменника на Шевроле, ДЭУ или ЗАЗ Ланос, то перед его заменой, следует купить новый радиатор. Сегодня эти устройства выпускаются разными производителями, и какой марки лучше купить, рассмотрено в кратком обзоре. Однако все автовладельцы сходятся во мнении на теплообменниках датской фирмы Nissens, отличающиеся достойным качеством и стоимостью.

Кроме нового теплообменника, при проведении замены понадобятся следующие инструменты:

Такой примитивный набор инструментов говорит о том, что процесс замены не представляет никаких трудностей. Кроме инструментов, понадобится емкость, объем которой должен быть не менее 5 литров. В эту емкость будет сливаться ОЖ из системы. После замены радиатора рекомендуется заливать в систему новый антифриз. Подробное описание, как провести замену антифриза на Ланосе с промывкой системы, представлено в этом материале.

Для замены требуется также выбрать соответствующий антифриз. Объем системы охлаждения Lanos составляет 7 литров, но так как опустошить ее полностью невозможно, то хватит 5 литров антифриза или тосола.

Снятие и замена прикуривателя

Для выполнения работы потребуется набор отверток, паяльник с припоем, универсальный тестер, изолента. Прикуриватель заменяют так:

Открывают капот. Отсоединяя клеммы АКБ, обесточивают бортовую сеть. Это исключит короткое замыкание при демонтаже узлов автомобиля. Вынимают из монтажного блока предохранитель F19.
Поддевают центральную консоль, отщелкивая пластиковые фиксаторы. Сначала высвобождают верхние крепления, затем нижние. Металлические части защелок не должны проваливаться внутрь консоли.
Отключают колодки проводов, идущих к магнитоле. Снимают тросы системы кондиционирования. Этот этап пропускают при наличии климат-контроля.
Вынимают центральную консоль вместе с пепельницей. Удаляют трехконтактный разъем. Извлекают блок прикуривателя.
Устанавливают новую деталь, выполняют сборку в обратном порядке.

Ремонт своими руками

Если отсутствует контакт между штекером и гнездом прикуривателя, зачищают металлические усики наждачной бумагой. После этого им придают правильное положение.

Если не работает прикуриватель по этой причине, заменяют поврежденные кабели.

Как проверить активирован иммобилайзер или нет
Дэу матиз иммобилайзер где находится
Сигнализация не входит в режим программирования брелка
Как отключить сигнализацию на хендай акцент
Как обнулить брелок сигнализации пандора

Подключение сигнализации шевроле ланос

Для установки сигнализации на Ланос нам, в первую очередь, нужно снять приборную панель. Для этого снимаем блок управления климатом и регулировки фар, накладку под малым бардачком и магнитолой.

Когда вы снимите приборную панель, увидите что к ней подведено три разъема. На фото ниже вы увидите что и куда нужно подключать.

Далее снимаем накладку с руля. Крепиться она на двух саморезах сверху, и на двух саморезах и винте снизу. Также придется снимать накладку подторпедника. После этого подключаем силовой разъем (6 каналов) к замку зажигания.

Подключаем силовой разъем к замку зажигания

Теперь нам нужно снять всю накладку блока предохранителей со стороны водителя, и уже потом открутить крепления предохранителей. Сразу за блоком предохранителей вы увидите место для подключения центрального замка. Стоит отметить и то, что актуатор для водительской двери устанавливается отдельно.

Далее нужно установить в салоне блок приема и передачи сигнала, а также светодиод. Сирена монтируется под капот, а концевик капота к датчику температуры ДВС. Не забудьте установить концевик багажника. На этом установка закончена.

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой

При использовании реле, важно понимать назначение ее контактов:

85 и 86 — контакты катушки
30 — общий, на который подается постоянное питание от АКБ
87 — нормально разомкнутый контакт или подача питания на приемник
87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством

Салон и багажник

Салон автомобиля Chevrolet Lanos обычных размеров, не слишком большой, но и очень тесным его назвать нельзя, хотя для задних пассажиров места маловато. Материалы отделки недорогие, но пластик подогнан неплохо, без щелей и зазоров. Рулевое колесо в комплектациях SE и SX оснащено подушкой безопасности, рулевая колонка регулировок не имеет. Боковые зеркала на «Ланос» простые, без электрорегулировок и подогрева. Сиденья для пассажиров и водителя не относятся к классу «Люкс», но вполне удобные.

Багажник на седане (а именно такие автомобили и поставлялись в Россию) вместительный – боковые ниши не скрадывают пространство багажного отсека, и поэтому здесь можно разместить достаточно габаритный груз. Открывается крышка багажника только с ключа, но от автомобиля бюджетного класса большего ожидать и не приходится.

Замена

Статью мы начали с неожиданных неисправностей электроприборов. После того как вы получили представление о том, как выглядит блок предохранителей «Шевроле-Ланос» и за что отвечают его элементы, можно приступить к устранению неисправностей. Наиболее распространен выход из строя прикуривателя, поэтому разберем процесс замены на его примере.

Прежде всего, нужно убедиться, что прикуриватель действительно не работает. Тому, что он перестал выполнять свои прямые обязанности или заряжать ваши гаджеты может быть несколько причин:

сгоревший предохранитель;
засоренный контакт;
непостоянный контакт зарядника из-за его конфигурации;
проблемы с проводкой или контактами.

Последний случай очень редок и наименее вероятен. Убеждаемся, что гнездо не забито мусором, пылью, пеплом или табаком. Если это так – отчистите гнездо. Затем проверьте, хорошо ли зарядник вашего гаждета входит в гнездо. Возможно, проблема будет именно в этом и решится покупкой нового зарядного устройства. Итак, если все вышеперечисленные проблемы вас не коснулись – значит, необходимо заменить предохранитель. Он находится во внутреннем блоке (как к нему подобраться – читайте выше) и имеет маркировку F10. Пинцетом извлеките старый ПП, убедитесь, что он действительно сгорел (черного цвета, обугленный, оплавленный) и вставьте на его место новый того же номинального тока (15 А).

Также автовладельцы «Шевроле-Ланос» сталкиваются с тем, что авто не заводится. Решить такую проблему зачастую можно заменой предохранителя топливного насоса. Посмотрите видео по замене:

Автомобиль Шевроле Ланос

Конструкция действительно проста и продумана до мелочей

Не обошли разработчики вниманием и систему защиту электрооборудования, разместив предохранители в двух блоках, а также в одном дополнительном с реле

Но ситуация, когда отказывает какой-то электропотребитель, может приключиться даже на таком надежном транспортном средстве. К примеру, очень часто отказывает прикуриватель, освещение или отопление. Некоторые водители сразу же теряются и едут на СТО, тратя немалые деньги за то, что могли бы сделать самостоятельно буквально за несколько минут.

Автомобиль Шевроле Ланос приобретают в основном люди со средним достатком, поэтому выполнение многих работ для многих очень актуально.

Читать дальше: Как понять когда менять задние колодки

Принцип работы автомобильного предохранителя

Составными элементами автомобильных предохранителей являются такие элементы, как корпус и плавкая вставка. На автомобилях Шевроле и ДЭУ Ланос устанавливаются устройства флажкового или штекерного типа. Корпус таковых устройств изготавливается из пластика. Плавкая вставка находится внутри корпуса, который обязательно не должен быть герметичным. Из корпуса выступают два контакта (ножки), посредством которых деталь устанавливается в электрическую цепь определенного прибора.

Самый главный параметр предохранителя — это величина силы тока, на которую он рассчитан. Все устройства предназначаются для защиты электрической проводки от возгорания, а также предотвращение выхода из строя электроприборов. Если говорить простыми словами, то предохранитель уберегает электрооборудование от короткого замыкания и протекания большой силы тока. Большой ток может привести к возникновению оплавления, и последующему самовозгоранию проводки.

Плавкая вставка элемента рассчитана на определенную величину тока, что зависит от мощности токоприемника (электрооборудования). Как только ток в цепи превышает номинальное значение, на которое рассчитан предохранитель, то происходит перегорание плавкой вставки. В итоге цепь размыкается, и тем самым исключается оплавление изоляции проводов и выход из строя электроприборов.

После срабатывания предохранителя, он не подлежит ремонту, и должен быть заменен аналогичным по величине тока. Устанавливать его на место вышедшего из строя элемента следует только после того, как будет выявлена причина сработки устройства. Если при замене вышедшего из строя предохранителя установить устройство меньшей или большей силы тока, то это приведет к следующим ситуациям:

Если ток ниже номинального, то устройство будет срабатывать при включении электроприборов
Если ток будет выше номинального, то предохранитель не сработает, что повлечет за собой оплавление изоляции, а также выход из строя электроприбора

Номинал защитного элемента указывается на лицевой стороне изделия. Дополнительно производители выпускают устройства, которые различаются по цвету. Цвет соответствует силе тока, на которую рассчитано защитное устройство. Ниже представлена таблица, в которой указан номинал устройств в зависимости от цвета.

Использовать таблицу с цветами очень удобно, когда на предохранителе не видно его номинал. Если не знаете, какой номинал должен иметь защитный элемент в цепи с тем или иным электроприбором, то не стоит угадывать. Его можно рассчитать или воспользоваться информацией, представленной ниже.

Где находятся предохранители на Шевроле и ДЭУ Ланос

Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.

На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:

Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие
Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека

Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.

Устранение протечек воды в салон Шевроле Ланос

Вы купили иномарку и решили, что настала пора ездить на машине, а не вечно ремонтировать ее. Вы думаете, что теперь вас не потревожат никакие проблемы? Если вы купили Шевроле Ланос, то вы глубоко заблуждаетесь. Хоть это и иномарка, но очень бюджетная, и довести до ума ее нужно. Но не все так плохо, ведь наши пытливые умы и умелые руки даже из отечественных машин могут сделать добротные автомобили. А уж доработки Ланоса – это сущие пустяки.

Протечка воды в салон – это не новость, если речь идет о Шевроле Ланос. Даже если вас еще не коснулась эта проблема, то все равно прочтите эту статью и примите меры для предотвращения неприятных ситуаций.

Вход в личный кабинет Платон

Для входа в систему «Платон» заявитель должен указать пароль с достаточным уровнем сложности и загрузить на сайт сканы документов:

свидетельство о государственной регистрации;
свидетельство о постановке на налоговый учет.

Сотрудники «Платон» проверят загруженные документы на подлинность. О результате проверки пользователь системы будет уведомлен по эл. почте.

Нажимая кнопку «Далее», заявитель переходит к анкете ТС. Для ее заполнения владельцу потребуются следующие данные:

номер ТС (ГРЗ);
свидетельство о регистрации ТС;
марка и модель автомобиля;
тип автомобиля;
VIN-номер;
максимальная масса по СТС.

Для подтверждения указанной информации владелец ТС загружает на сайт скан-копии СТС и нажимает кнопку «Далее». После этого на эл. адрес почты будет направлено письмо с ссылкой для подтверждения регистрации. Если сообщение не поступило в течение 5 минут, перепроверьте верность указанного адреса и нажмите «Отправить повторно».

Активировав ссылку, пользователь будет перенаправлен в личный кабинет Платон и сможет оформить маршрутную карту.

Для последующего входа в личный кабинет участник системы должен получить сообщение об активации аккаунта (не позднее суток). Новый пользователь может войти на сайт с помощью логина и пароля, либо через автоматический ввод данных. Для восстановления доступа к кабинету его владелец нажимает ссылку «Забыли пароль?». После этого на почту будет направлена инструкция для восстановления.

Стоит ли обращать внимание на шумы под капотом: мнения автовладельцев

Уже привык Шум под капотом у моего авто уже давно. На улице его особенно хорошо слышно, но и в салоне тоже. Я не обращаю внимания – привык. Звук неприятный, но не металлический, так что буду продолжать ездить. Обращался к знакомым, чтобы они послушали, как двигатель работает. Так вот они никаких посторонних шумов не заметили, считая, что так и должно быть

Потом только обратили внимание на этот звук, когда я им рассказал.

Не обращаю внимания У меня машина новая, выпущена только в марте в прошлом году. Но я уже слышу звук, который по моим ощущениям лишь усиливается с прогревом

Когда капот открываю, звука практически нет. Почитал информацию на разных форумах и успокоился. Подумал, пока едет – и хорошо. Стараюсь не обращать внимания.

Во всем виноваты производители Купил автомобиль в июле 2020 года в автосалоне у официального дилера. Еще в тот момент слышал звук в двигателе. Решил подождать, думал, что само пройдет. Но даже через 3 тыс. км звук остался. Обратил внимание, что подвывающий шум исходит из-под клапанной крышки, если мотор работает вхолостую. Как только обороты становятся чаще, звук сразу пропадает.Обратился в автосалон, где брал машину. Там по гарантии поменяли помпу, комплект ремня ГРМ и ремень навесного оборудования (дилер сам заявил, и такие запчасти значились в том заказе, который я подписал). Конечно, сначала звука почти не было, но через 70 км примерно все вернулось к прежнему состоянию подвывания. Я думаю, что производителям сейчас невыгодно выпускать качественные автомобили, деньги же нужны и продажи. Вот они выпускают машины, как и телефоны, чтобы каждый год ломались.

Ходовая часть

Подвеска на «Ланосе» обычная:

спереди – стандартный МакФерсон;

сзади – жёсткая балка.

Многие детали ходовой части взаимозаменяемы с Daewoo Nexia, соответственно, и характерные дефекты подвесок одни и те же. Одно из самых слабых мест на Chevrolet Lanos в «ходовке» – это амортизаторы, они могут «закапризничать» через 30-40 тыс. км. Эти детали подходят от Opel Vectra А, и если поставить немецкие оригинальные амортизаторы, они уже прослужат значительно дольше.

Не слишком живучие подшипники передних ступиц, также не отличается надёжностью рулевая рейка – начинает течь и стучать она еще на первом «круге». Рулевые тяги служат тысяч по 50, шаровые опоры – около 60-ти. При ремонте ходовой нужно учитывать один фактор – если автовладелец не хочет ремонтировать подвеску очень часто, следует устанавливать запчасти только оригинального производства.

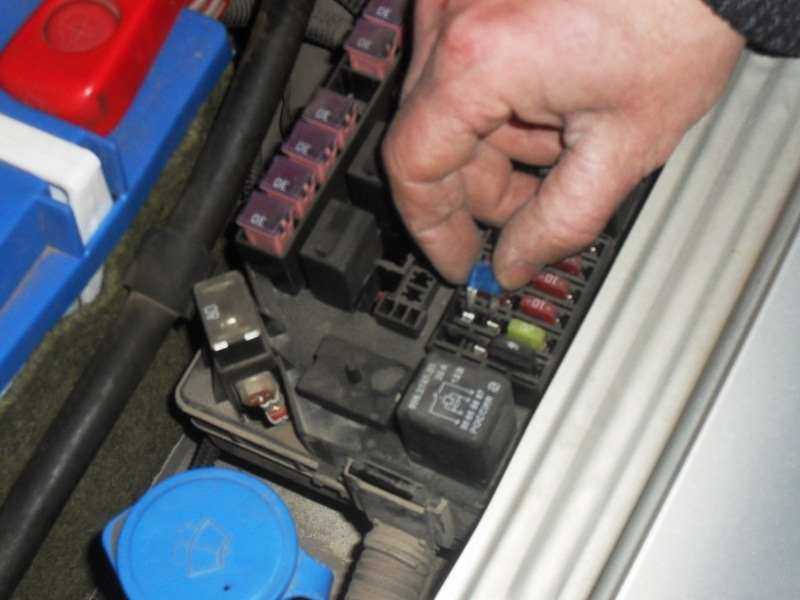

Замена предохранителей на Ланосе, Сенсе и Шансе

Если возникла неисправность защитного устройства, то его необходимо заменить. Первоначально стоит убедиться, что именно защитный элемент вышел из строя, а не реле или сам электроприбор. Проверить предохранитель можно мультиметром в режиме прозвонки. Для начала элемент следует извлечь из посадочного гнезда, после чего дотронуться щупами к контактам устройства. Отсутствие звукового сигнала прибора говорит о том, что элемент неисправен.

Замена предохранителя на авто осуществляется следующим образом:

Убедиться в том, что все электроприборы, за которые отвечает заменяемый защитный элемент, отключены
Установить на место неисправного защитного элемента исправный
При этом важно убедиться, чтобы устанавливаемый элемент соответствовал по току. Не нужно устанавливать в гнездо предохранители «какие есть в наличии»
Проверить работоспособность всех приборов, за которые отвечает установленный предохранитель

Перед тем, как установить новый защитный элемент в цепь, важно выяснить причину неисправности. Если причина заключается в коротком замыкании, но после установки нового предохранителя, его постигнет та же участь

Чаще причиной выхода из строя рассматриваемых устройств является повышенный ток в цепи за счет использования мощного оборудования.

Это интересно! Для проверки реле на исправность, необходимо установить заведомо исправный элемент, и проверить работоспособность электрооборудования. Это самый надежный и быстрый способ проверки работоспособности реле на автомобиле.

https://youtube.com/watch?v=Kis_F1fsfPA%3F

В завершении стоит отметить, что знать назначение всех предохранителей не нужно, и в случае выхода из строя каких-либо электроприборов, всегда можно обратиться в электронный справочник «Ланосовода».

Блок предохранителей и реле под капотом на Ланосе

Данный блок находится с правой стороны, если открыть крышку капота. Он закрыт пластиковой крышкой, которая обеспечивает герметичность. Крышка крепится при помощи защелок. Под ней располагаются не только предохранители, но и реле. Для удобства извлечения предохранителей, имеется специальная вилочка. Ниже на фото цифровое обозначение устройств, расшифровка которых имеется в таблице.

Предохранительный элемент F1 защищает цепь питания предохранителей F1-F7 и F15-F20. F12 — используется на автомобилях с кондиционером. Защищает цепь электрической муфты кондиционера. F15 представляет собой диод реле муфты компрессора кондиционера. F19 — защищает цепь питания стоп-сигнала, электрокорректора фар, наружного освещения с левой стороны, подсветки корректора, часов, задних противотуманок, лампы пепельницы, магнитолы и подсветки включения кондиционера. F20 — дополнительно защищает цепь питания габаритов правой фары и подсветки номерного знака.

В таблице выше реле R3 используется на автомобилях Ланос с кондиционером. Это реле отвечает за работу электрической муфты компрессора кондиционера. R4 — это элемент также может не использоваться, если на Ланосе, Сенсе или Шансе стоит один вентилятор. Он отвечает за его включение. R5 — включение передних противотуманных фар при наличии таковых на авто. R11 — реле включения вентиляторов охлаждения на первой и второй скорости.

Что это?

Под радиатором на Шевроле Ланос понимают устройство, которое выполняет рассеивание тепла в воздухе. Главная задача такой детали – предотвратить перегревание мотора

Радиатор является важной частью системы охлаждения авто

Радиатор конструкционно представлен такими элементами:

Сердцевина.
Верхний бак.
Нижняя емкость.
Патрубки.

Выйти из строя может любая из этих деталей. Например, самыми частыми причинами поломки радиаторного устройства являются следующие:

Механическое повреждение (разгерметизация баков, трубок вследствие удара, неумелого обслуживания авто).
Неправильная эксплуатация (несвоевременная чистка и промывка системы).
Естественный износ.
Заводской брак недавно установленной запчасти.

О том, что пора покупать новый радиатор на Шевроле Ланос, водитель может понять по таким признакам:

Перегрев мотора.
Двигатель не заводится.
Переохлаждение силового агрегата.
Появление клубов белого дыма.
Возникновение в салоне запаха охлаждающей жидкости.

Chevrolet Lanos

Шевроле Ланос известен у нас как недорогой, народный автомобиль класса В. В последнее десятилетия эти машины заполонили отечественные автотрассы. Свое название Шевроле Ланос получил за шильдик от компании Шевроле. Первоначально этот автомобиль корейской сборки назывался Daewoo Lanos. Эта модель выпускалась с 1997 по 2002 года. В 2002 году корпорация General Motors поглотила компанию Daewoo. В результате этого события автомобиль был несколько видоизменен, оснащен мотором с 1,5 литровым двигателем и стал производиться под брендом Chevrolet.

В 2003 году сборка Шевроле Ланос стала выполняться на Запорожском автозаводе в Украине и в 2005 году автомобиль украинской сборки появляется на авторынке России. Популярность Ланосов в России быстро возрастает. Это объясняется их доступностью широким кругам населения, благодаря которой Шевроле Ланос получил название народного автомобиля.

Заменить или отремонтировать радиатор

Если на автомобиле стоит медный или латунный радиатор, который потек, то его не только можно, но и нужно ремонтировать. Ведь стоимость такого устройства достаточно высока, поэтому покупка нового медного радиатора обойдется в копеечку. Если предпочитаете ставить на Ланос медный радиатор охлаждения, то сделать его можно по заказу. Еще есть вариант установить теплообменник от автомобилей ВАЗ.

Обычные алюминиевые радиаторы, которые устанавливаются на Ланосы с завода, стоят в 5 раз дешевле медных, поэтому при обнаружении их неисправностей, лучше произвести замену. Для ремонта алюминиевого теплообменника понадобится специальное спаечное оборудование. Кроме того, даже после проведения этих спаечных работ, такое устройство не прослужит более 1-2 лет. Ремонт алюминиевого радиатора охлаждения Ланос (ссылка) рационально выполнять своими руками в случае возникновения течи в месте соединения бачка с сотами.

Где находится блок предохранителей и реле Lanos

В этих автомобилях два блока предохранителей. Главный блок находится под капотом возле аккумуляторной батареи.

Для доступа к предохранителям нужно снять пароотводящий шланг системы охлаждения с крышки блока.

Затем отжав две защёлки снимаем крышку и получаем доступ к предохранителям и реле.

И под крышкой видим следующее расположение предохранителей.

На изображении исползованы следующие обозначения:

EF1-EF20 — это предохранители, K1-K6 — реле малого размера, K7-K11 — реле большого размера, 1 — пинцет для извлечения реле малого размера и предохранителей, 2 — блок перемычек.

Назначение предохранителей под капотом Chevrolet Lanos и ЗАЗ Шанс

№	Номинал А(Ампер)	Назначение
EF1	80	Цепи предохранителей EF15 — EF20 и F1 — F7 (Главный предохранитель)
EF2	30	Система зажигания 1 (цепь питания топливного насоса и комбинации приборов)
EF3	30	Система зажигания 2 (электрические стеклоподъёмники, стартер и вентилятор отопителя)
EF4	30	Вентилятор системы охлаждения (основной и дополнительный)
EF5	30	Предохранитель электрических стеклоподъёмников Lanos
EF6	50	ABS (АнтиБлокировочная система)
EF7	30	Электрический обогреватель заднего стекла
EF8	30	Четвёртая скорость вентилятора отопителя
D9		Диод электромагнитной муфты кондиционера
EF10	20	Дальний свет фар (На обе стороны)
EF11	10	Ближний свет в левой фаре, электрокорректор левой фары
EF12	10	Ближний свет в правой фаре, электрокорректор правой фары
EF13	10	Габаритный свет (левая сторона), зумер включенного света, подсветка кнопок и панели приборов в салоне, часы
EF14	10	Габаритный свет (правая сторона), подсветка номерного знака
EF15	15	Передние противотуманные фары
EF16	15	Топливный насос
EF17	10	Предохранитель звукового сигнала
EF18	10	Муфта компрессора кондиционера
EF19	25	Контакт «30» (постоянный плюс) реле фар
EF20	20	Контакт «30» (постоянный плюс) освещения салона и габаритных огней

Вывод

На Daewoo Lanos имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.

Рейтинг

( Пока оценок нет )

Добавить комментарий
