Технические характеристики мотора Toyota 1GR-FE 4.0 литра

Точный объем	3956 см³
Система питания	инжектор MPI
Мощность двс	231 – 249 л.с.
Крутящий момент	361 – 377 Нм
Блок цилиндров	алюминиевый V6
Головка блока	алюминиевая 24v
Диаметр цилиндра	94 мм
Ход поршня	95 мм
Степень сжатия	10

Особенности двс	ACIS
Гидрокомпенсаторы	нет
Привод ГРМ	цепь
Фазорегулятор	VVT-i
Турбонаддув	нет
Какое масло лить	5.2 литра 5W-30
Тип топлива	АИ-92
Экологический класс	ЕВРО 2/3
Примерный ресурс	300 000 км

Точный объем	3956 см³
Система питания	инжектор MPI
Мощность двс	258 – 285 л.с.
Крутящий момент	377 – 392 Нм
Блок цилиндров	алюминиевый V6
Головка блока	алюминиевая 24v
Диаметр цилиндра	94 мм
Ход поршня	95 мм
Степень сжатия	10.4

Особенности двс	ACIS
Гидрокомпенсаторы	нет
Привод ГРМ	цепь
Фазорегулятор	Dual VVT-i
Турбонаддув	нет
Какое масло лить	5.2 литра 5W-30
Тип топлива	АИ-92
Экологический класс	ЕВРО 3/4
Примерный ресурс	300 000 км

Комплектации

В комплектацию автомобиля, независимо от его экспортного направления, входила система HAC-Hill Start Assist Control, благодаря которой машина могла трогаться с места, находясь на подъеме крутизной до 32 градусов. Также при необходимости включалась аналогичная опция для спуска DAC-Downhill Assist Control. Для рамного внедорожника эта способность была особо ценной, поскольку практически все дороги на его пути изобилуют спусками и крутыми подъемами. Кроме этих двух сложнейших систем, на машине работала регулировка устойчивости на курсе VSC и электронная оптимизация работы обеих подвесок — TEMS Toyota Electronic Modulated Suspension. Также был применен более активный аналог антипробуксовки ABC под обозначением A-TRC.

Комплектации автомобиля в плане текущего оснащения определены в четырех вариантах:

Первая считается базовой и включает в себя 17-дюймовые диски из титанового сплава, климат-контроль, аудиосистему, тканевую обивку сидений и датчики давления в шинах.

Комплектация Legend предлагает никелированные детали на поверхностях кузова, наружные зеркала обратного вида с электроприводом и подогревом, кожаный руль и рычаги управления. Мультимедийная система на 8 динамиков с сабвуфером, 18-дюймовые колесные диски.

Комплектация Prestige оснащает машину противотуманными фарами, задними и боковыми видеокамерами, электроприводами с функцией памяти на передних креслах, аудиопроигрывателем JBL и навигатором.

Читать дальше: Масло тотал 9000 5w40

Самой обширной комплектацией внедорожника является версия Executive, включающая в себя все вышеперечисленные функции и системы, плюс кожаную отделку салона с натуральной отделкой ценными породами дерева и навигацией Go, совмещенной с системой Toyota Pre-Crash Safety.

Защита ЭБУ и блока сертификации ключей

Следующий шаг угонщика после проникновения внутрь машины – снятие панелей для доступа к блоку Smart Key. Отключив разъемы системы, вор вынимает плату и зажимами подсоединяет спецприбор, прописывающий новые ключи.

Если после этой процедуры авто не заводится, то оно оборудовано дополнительной системой охраны с функцией блокировки мотора. Похитители с большим опытом без труда справятся с такой преградой при помощи спецприбора для анализа электромагнитного поля. Аппарат обнаружит расположение дополнительных модулей охраны.

Угонщик находит цепь блокировки мотора по обнаруженным ранее проводам защитной системы и заводит авто, перемкнув контакты реле.

Чтобы предотвратить замену ЭБУ и блока сертификации, размещенных внутри авто под бардачком, устанавливают специальные бронебоксы – стальные сейфы защиты.

При поездке в автосервис или прохождении ТО нештатная система охраны в целях предупреждения подготовки к краже должна переводиться в сервисный режим.

Land Cruiser дополнительно оснащают охранно-поисковым маячком. Прибор монтируется в машине скрытно. Его работа автономна и не требует подключения к штатным автосистемам.

Датчик позволяет обнаружить автомобиль при эвакуации либо в случае угона. Маяк нельзя отследить при помощи анализатора поля, т. к. большую часть времени устройство находится в спящем режиме.

Какую жидкость заливать

В случае с маслом ГУР для Прадо 120 выбор более прост. Лить необходимо то, что написано на крышке заливной горловины бачка жидкости ГУР (POWER STEERING FLUID). Оригинальная жидкость для гидроусилителя руля:

• Toyota ATF Dexron III (08886-80506);
• Toyota PSF (08886-01005), 4-х литровая канистра;
• Toyota PSF NEW-W (08886-01115), для холодного климата;

Но использование «Тойотовской» жидкости необязательно, достаточно выбрать качественный аналог Dexron III от другого производителя, который имеет положительные отзывы и высокий рейтинг качества. Например:

Бренд	Марка масла
Castrol	Transmax Dex III Multivehicle
GT-OIL	ATF Type III
Idemitsu	ZEPRO PSF (16470005)
Petro-Canada	DuraDrive MV Synthetic ATF
RAVENOL	Hydraulik PSF Fluid (допуск Toyota PSF-EH)
Total	Fluide XLD FE
Takumi	ATF D-3

Кстати, некоторые владельцы, в том числе и Toyota LC Prado J120 в качестве жидкости для ГУРа успешно используют: Масло Всесезонное Гидравлическое — ВМГЗ.

Какую механическую систему выбрать

Обезопасить свой автомобиль от похитителей поможет оклейка стекол бронирующей пленкой. Материал помогает укреплять автомобильное стекло и уберегать от случайных порезов или незаконного проникновения.

Для защиты наиболее важных агрегатов и систем моторного отсека капот оборудуется электромеханическими замками с функцией защиты от сворачивания и срезки штырей.

От стандартной механической системы они отличаются набором вспомогательных функций, которые предупреждают деактивацию замка при прорезании дверной обшивки, проникновении автоугонщиков в салон через окно и т. п.

Причины и последствия обрыва ремня ГРМ «Прадо»

Как было сказано, обрыв ремня ГРМ на «Прадо» случается, и нередко. Главными факторами, вызывающими данную аварийную ситуацию, являются следующие:

• Интервал замены, рекомендуемый изготовителем, значительно превышен.
• Имело место несоблюдение правил эксплуатации.
• Преждевременное разрушение ремня (из-за попадания грязи, сторонних предметов под зубья или технических жидкостей и/или масла на поверхности изделия).
• Изначально низкое качество изделия.

Как рассказывают опытные работники СТО, наиболее распространено разрушение привода газораспределительного механизма «Прадо» ввиду его естественного старения. Часто российские автолюбители проезжают свыше рекомендуемого срока замены до 50 тыс. км. Пока ремень не лопается банально из-за старости. В этом случае требуется его замена, и вина исключительно самого водителя «Прадо» из-за халатности.

Второй по распространению причиной обрыва привода в «Прадо» является проблема в работе роликов и/или натяжителей, а также на очень старых моторах подклинивание водяной помпы, которая, как было написано ранее, тоже может быть задействована во вращательной фазе ГРМ. Рекомендуется при проведении регламентного ТО проверять состояние данных механизмов и степень натяжения самого ремня, в случае необходимости выполнять замену.

Если при проведении технического осмотра было обнаружено наличие агрессивной технической жидкости или автомобильного масла на поверхности ремня «Прадо», то следует как можно скорее произвести его замену.

И наконец, устанавливая в свою машину продукцию малоизвестных производителей, вы увеличиваете риск того, что ремень не выходит заявленные 60 000 км. А учитывая плачевные последствия при обрыве для дизельных моторов «Прадо», не рекомендуем экономить на этом относительно недорогом расходном материале, в случае замены покупать качественные изделия.

Картина обрыва ремня ГРМ «Прадо» выглядит следующим образом. Вращение распредвала прекращается, клапаны останавливаются, причем это может быть их незакрытое положение. Так как на поверхности поршней двигателя «Прадо150» дизель 3.0 нет выемок под клапаны, скорее всего, произойдет их столкновение с незакрытыми клапанами. В результате, в лучшем случае, вы получите просто остановившийся мотор «Прадо», в худшем − погнутые клапаны, их направляющие и даже деформацию зеркала поршней. Все это потребует дорогостоящего ремонта и замены.

Дальше может быть еще хуже, по цепочке вероятно повреждение кулачков распредвала и, в особо печальных случаях, повреждение головки блока цилиндров «Прадо» или механизма шатунной группы. Поэтому соизмерьте стоимость качественного ремня с его заменой и цену вероятного ремонта в случае его обрыва.

Трансмиссия прадо 150

В системе полного привода тойота прадо установлена пятиступенчатая механика или шестиступенчатый автомат. В РФ большинство продаж приходится на Toyota Prado с АКПП, поскольку автомобиль покупается, чтобы ездить по городу. Механическая АКПП подходит для езды по бездорожью. Обе коробки передач высоконадежные, период их эксплуатации составляет примерно 400000 км пробега при своевременной замене в трансмиссии масла.

Иногда некоторые автовладельцы при пробеге 15000-20000 км замечают постоянные толчки, когда машина останавливается. Избавить от них помогает шприцевание крестовин кардана, либо карданы придется менять. Главные агрегаты отличаются надежностью, но иногда отмечены случаи выхода из строя при пробуксовке у авто с дизелем и турбонаддувом.

Инструкция по замене ГРМ

Процесс замены цепи ГРМ на автомобиле прадо 120 с мотором на дизеле трудоемкий и состоит из ряда действий. Их обязательно выполнять последовательно и четко.

Автомобиль подготавливают к замене, отключают аккумулятор, защиту, сливают масла и охладительные жидкости.

После обеспечивают доступ к мотору, чтобы ГРМ был на виду.

Следующий шаг — выставление шкива коленвала согласно мертвым точкам. Нельзя забывать о ремнях, вискомуфте, вентиляторе, которые нужно снять. Убрать придется охлаждающий радиатор, фильтры для воздуха, коллектор впуска. Далее следует отключить датчики, зажигание и форсунки от жгутов проводки, чтобы обесточить. Их вынимают вместе с крышками клапанов.

После нужно убрать:

• термостат;
• помпу;
• ролики от приводного ремня;
• шкив;
• насос ГУР;
• генератор;
• компрессор кондиционера;
• кронштейн с роликом;
• датчики положения распределительных валов, клапаны VVTI.

Свинчивают болты крепления с поддона и передней крышки, после чего ее убирают в сторону.

Затем устанавливают метки, убирают основную цепь, натяжитель и успокоитель, а также цепь с распредвалов. Необходимо удалить остатки герметика, уплотнительные кольца и прокладки.

Только после этих этапов производится установка новой запчасти согласно меткам.

Читать дальше: Порше кайен 2020 года новый кузов

Затем все детали собираются в обратном порядке.

Устранение неисправности работы блокировки заднего дифференциала на Toyota Land Cruiser Prado 150

Владельцы Прадо 150 иногда отмечают, что блокировка включается долго. Причины неисправности заднего дифференциала:

Устройство и работа раздаточной коробки Урал 4320 и 5557

• перестали корректно работать провода датчика блокировки заднего редуктора;
• от влаги сломался электрический моторчик системы;
• сгнили металлические части в блоке управления раздатки.

Бывает, что на Прадо 150 не включается блокировка заднего моста. Чтобы устранить причины неисправности, необходимо провести снятие датчика. Для этого дифференциал можно не демонтировать, а выполнить его ремонт:

1. Снять крышку системы блокировки, открутив 3 болта.
2. Под ней располагается шестеренка с пружиной и «палец», который ее двигает. Оттуда надо вылить всю воду, удалить грязь, зачистить контакты.
3. Запомнить положение «пальца».
4. Собрать обратно, учитывая нюансы: с небольшим поднятием пружины вставить шестеренку в штатное место.
5. Проверить работоспособность блокировки заднего дифференциала на Прадо 150 можно, заехав в грязь или песок. Если крутятся оба колеса — система исправна.

Если проблема в неисправности электрического привода моста, то устранить ее можно последовательными действиями:

1. Снять, демонтировав с его поверхности кожух, выполняющий защитную функцию.
2. Отсоединить все подведенные штекера.
3. Выкрутить 2 гайки и 1 болт крепления.
4. Для снятия привода моста, скорее всего, придется воспользоваться ударной отверткой, поскольку со временем он «врастает» в корпус автомобиля. Демонтаж следует проводить не спеша, чтобы не повредить запчасть.

Если вышел из строя электродвигатель, то после демонтажа всего привода требуется:

1. Снять крышку движка, открутив 3 винта.
2. С помощью наждачной бумаги зачистить контактную группу щеток.
3. Внутри удалить всю пыль, грязь и старую смазку.
4. Нанести новую типа ЦИАТИМ.
5. Удалить жир с поверхности крышки.
6. С помощью суперклея приклеить магниты с разной полярностью на равном друг от друга удалении.
7. Заполнить свободное пространство клеем, чтобы в дальнейшем исключить их перемещение в сторону.

Сборку производят в обратном порядке: на крышку электродвижка наносят герметик, затем вставляют ротор на место, закрепляют винтами. В конце проверяют агрегат с помощью 12-вольтных проводов, соединив их с зелеными контактами.

Для того, что бы понять как использовать блокировку дифференциала в тех или иных дорожных ситуациях необходимо понимать устройство и работу элементов трансмиссии автомобиля.

На Тойота Прадо 90 применена система постоянного полного привода с установкой 3 дифференциалов (2 межколесных и один межосевой).

Блокировка дифференциала заднего моста МТЗ 80(82): устройство, принцип работы, ремонт

Опыт использования

Из своего личного опыта, могу посоветовать как можно реже использовать данные блокировки. В первый год эксплуатации, не имея опыта езды на постоянном полном приводе, считал, что зимой лучше использовать (для безопасности) блокировку межосевого дифференциала. После замены цепи раздатки больше так не считаю). Используйте блокировки только в случае реальной необходимости, Прадо на дорогах общего пользования и без этого достаточно устойчиво и уверенно себя ведёт.

Если кому-нибудь может пригодиться данная информация пожалуйста Поделитесь ей в соц. сетях

Полноприводные автомобили оснащены агрегатом, который правильно распределяет крутящий момент от двигателя по осям машины. Раздаточная коробка Прадо 120 имеет свои особенности, характеристики и слабые места. В процессе эксплуатации детали трансмиссии изнашиваются, приходят в негодность и требуют замены.

Как включить блокировку на уаз буханка

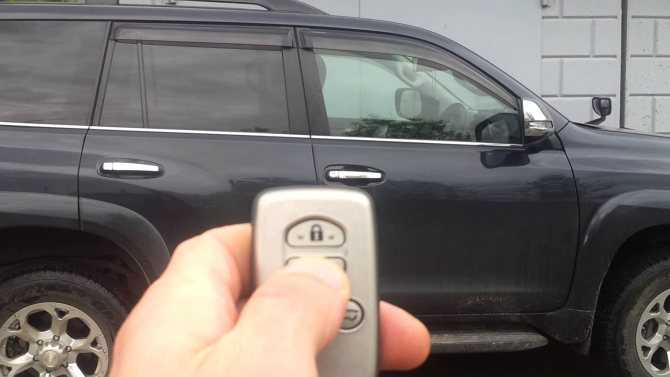

Слабость штатной системы защиты

Конструкционная недоработка по штатной системе удобна для злоумышленников. Если владелец своевременно не позаботится о дополнительных методах защиты, то риск кражи его автомобиля возрастет в разы.

Чтобы обеспечить доступ внутрь машины, угонщикам потребуется открыть дверцу. Для этого автоворы чаще используют специальный прибор для деактивации заводской автосигнализации («длинная рука» или «удочка»). При помощи зажимов устройство подсоединяют к диагностическим проводам сети контроллеров, расположенных под защитой левого колеса спереди.

Еще один способ попадания в автомобиль – выбивание стекла.

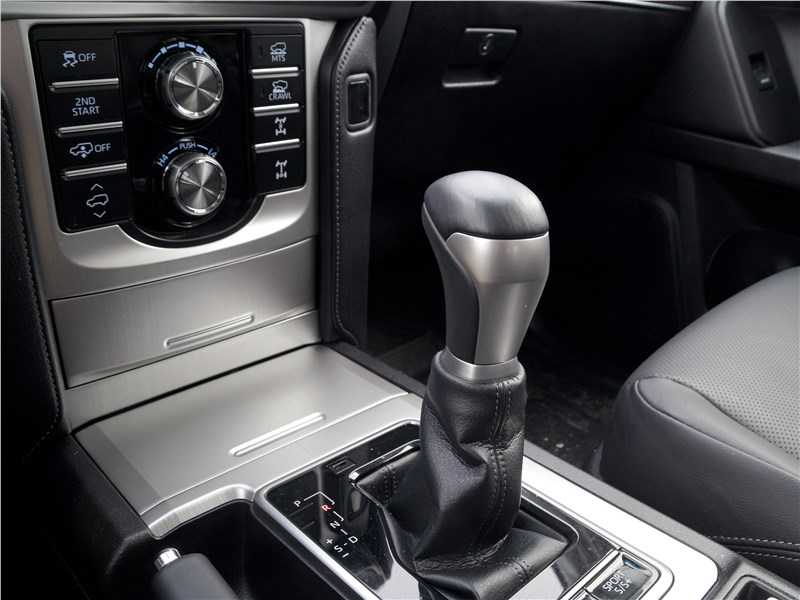

Переключение привода

В трансмиссии прадо 150 устройство комплектуется тремя приводами: ведь автомобиль полноприводный. При включенном переднем приводе вращательный момент будет передаваться к передним колесам. Значок в прадо полного привода 4WD обозначает эту характеристику. Вращательный момент подается на каждое колесо ленд крузера. В этом случае сэкономить лишний литр бензина не получится. При переключении заднего привода вся энергия двигателя благодаря ГРМ переходит к задним колесам.

Перед тем, как включать полный привод прадо 150, изучите описание управления АКПП. Движение рычага трансмиссии производим по траектории стрелки черного или белого цвета, отклоняя его к пассажирскому креслу.

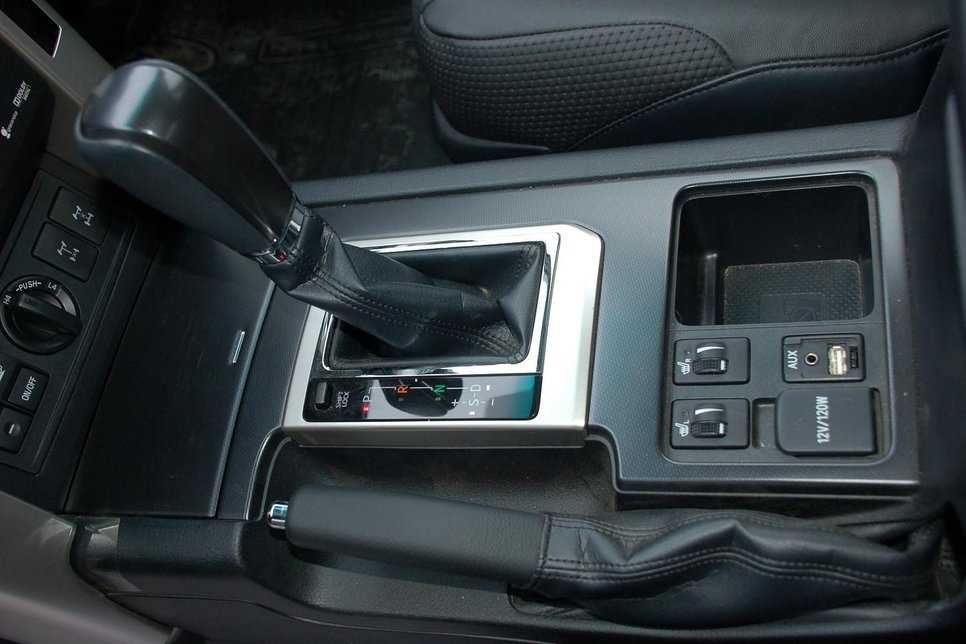

Перед тем, как пользоваться раздаткой на нашем прадо 120 и переключать передачи по траектории черных стрелок, нажимаем на педаль, отвечающую за торможение. Если переключать передачи по траектории белых стрелок, то при движении тормозить не надо.

В режиме паркинга (P) машина стоит. Если селектор установлен в таком положении, то движение ее невозможно благодаря блокиратору.

При реверсе (R) включена задняя передача.

Если включена нейтралка (N), то машина едет в любом направлении.

Движение вперед доступно во время драйва (D): перед тем как его активировать, надо притормозить.

Существуют иные разновидности режимов (4, 3, 2, L). Они применяются при определенных дорожных условиях (крутой спуск, подъем, скользкая дорога). При режиме «L» мощная тяга позволит автомобилю кататься по крутой горке.

Часто АКПП дополняется ручным типтроником или стептроником для контроля авто во время езды.

Toyota Land Cruiser Prado The Devil Wears Prado › Logbook › Актуатор Включения Задней Блокировки. Реставрация.

Пока прадик в ожидании переднего редуктора

я решил попробовать восстановить моторчик, ибо денег нет и жаба душит (24000 за неоригинал)… попытка — не пытка!

Показал останки мотористу power968 Через пару дней вердикт: будем восстанавливать. Пока я восстанавливал косу моторчика, мне прилетали фото о препарировании моего актуатора…Из увединного становилось понятно, что все восстановимо, кроме передней крышки, которая сгнила в месте контакта чугуна и силумина много лет назад… Благо у Марка (моториста) есть фрейзерный CNC станок и такого рода деталь сделать, как 2 пальца об асфальт;) Эту деталь решили сделать из стали, что исключит гальванические процессы в месте контакта актуатора и корпуса редуктора заднего моста. Смазку набили какую-то станочную, которая не вымывается водой (но сапуны актуатора и моста я выведу в кузов). Корпус актуатора собрали на герметик. Планирую покрасить собранный девайс хаммерайтом и посадить его на герметик на законное место.Надеюсь, данный опыт будет полезен. Всем удачи!PS: специально для скептиков добавил фото полукруглого бортика, по форме которого видно, что это не упор! Зачем упор делать пологим? Почему нет следов упора? Те фото, что есть в обсуждении, от мотора другой конструкции. В моем моторе остановка двигателя осуществляется контактной группой в редукторе. Актуатор 5-ти выводной!

Источник

Toyota Land Cruiser Prado Мечта На 33” › Logbook › Актуатор раздатки. часть 2

Продолжение первой записи : Почти месяц я был без машины. Прадик стоял у сервиса с разобранным актуатором. Искал в продаже живой актуатор. Но никто, даже знакомая разборка отдельно от раздаток актуаторы не продаёт. А там где продавали — они закончились, даже задорого. Договорился с Сервисом на эксперимент, я найду мертвый актуатор, а они соберут из двух один рабочий. Нашел на авито объявлление о продаже актуаторов в состоянии «а хер его знает» (на самом деле понятно было, что они мертвые, но мне по сути был нужен только целый корпус). Даже мертый актуатор стоил 3к, оплатил, отправили. Вобщем ребята чудо совершили, но на 75% 1)Актуатор собрали(хотя он неразборный изнутри) 2)Сальники которые я хотел поменять поменяли. 3)Блокировка работает.Проверяли на пересеченке и на подъемнике 4) не заработала индикация включения блокировки и соответственно не включается ружим выключенных электронных помощников. Сам механизм блокируется, а датчик не срабатывает.

В принципе на езду не влияет, но если увижу в продаже живой актуатор с живым датчиком- поменяю. Ну или воткну кнопку ESP OFF в разрыв разъема ГТЦ. 200+500 сальники Переборка актуатора 1500 снятие/установка 1500 мертвый актуатор 3000

работы были в сентябре на 21 марта прошёл 14 тыс. течей и нареканий нет

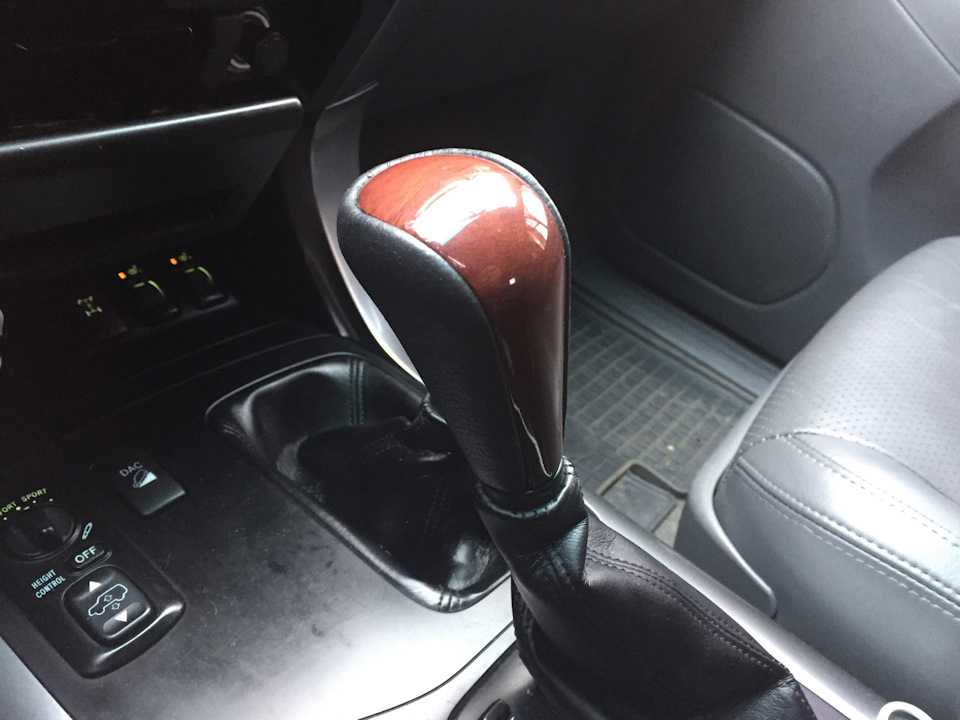

1.14.2 Управление автоматической коробкой передач (АКПП)

Управление автоматической коробкой передач (АКПП)

Переключение селектора из положения «Р»

Ваш автомобиль оснащен системой блокировки переключения селектора из положения «Р» при нажатии на педаль тормоза. Перед переключением селектора из положения «Р» необходимо включить зажигание (повернуть ключ в замке зажигания в положение «ON») и полностью нажать на педаль тормоза.

Внимание: если вы не смогли переключить селектор, необходимо сделать следующее:

При повторном проявлении данного явления необходимо немедленно обратиться на станцию технического обслуживания.

Переключение передач

Перемещение селектора между соответствующими положениями АКПП необходимо производить по направлению черной и/или белой стрелки, отклонив селектор в сторону пассажира.

Переключение передачи по направлению стрелок черного цвета требует нажатия на педаль тормоза. Переключение передач по направлению стрелок белого цвета осуществляется во время движения и не требует торможения.

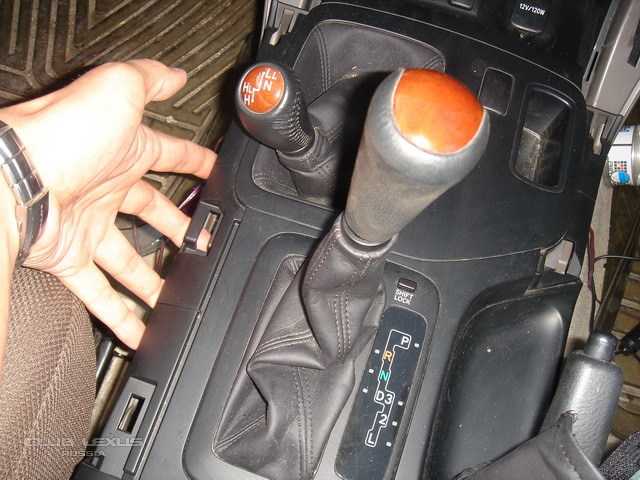

Положение селектора P, R и N

Положение «Р» (стоянка). Передние ведущие колеса механически заблокированы от вращения. Переводите рычаг селектора в положение «Р» только после полной остановки автомобиля и включения стояночного тормоза.

Положение «н» (задний ход). Запрещается включать рычаг в это положение до полной остановки автомобиля.

Положение «N» (нейтраль). АКПП находится в нейтральном положении (не включена ни одна из передач).

Внимание: подача топлива автоматически прекращается, если рычаг селектора диапазонов находится в положении «Р» или «N» и двигатель начинает работать в режиме холостого хода с высокой частотой вращения коленчатого вала. Диапазоны «D4», «2» и «1»

Диапазоны «D4», «2» и «1»

Диапазон «D4» (движение). В этом положении рычаг селектора должен постоянно находиться во время движения автомобиля в обычных дорожных условиях. В диапазоне «D4» обеспечивается автоматическое переключение 1, 2, 3 и 4-й передач. Четвертая (повышающая) передача позволяет снизить частоту вращения коленчатого вала и уровень шума двигателя, а также улучшить топливную экономичность автомобиля.

После пуска двигателя и включения диапазона «D4» АКПП работает в экономичном режиме, то есть переключения ступеней в коробке передач производятся по программе, которая обеспечивает высокую топливную экономичность автомобиля.

Диапазон «2»

В диапазоне «2» обеспечивается переключение с первой на вторую передачи и предупреждается переключение на 3 и 4 передачи. АКПП работает, в основном, на второй передаче. Однако при полном нажатии на педаль акселератора АКПП автоматически переключается на первую ступень.

Включайте диапазон «2» для увеличения силы тяги при движении на затяжных подъемах в холмистой и горной местности, для повышения эффективности торможения двигателем на крутых спусках, а также для более уверенного трогания автомобиля на скользком дорожном покрытии.

Внимание: при буксировке прицепа запрещается трогаться с места при включенном диапазоне «2». Диапазон» 1»

Диапазон» 1»

Включение диапазона «1» обеспечивает максимально возможную эффективность торможения двигателем при движении на крутых спусках. В диапазоне «1» коробка передач постоянно работает на первой передаче.

Основные неисправности раздаточной коробки

Раздатка, как и другие агрегаты, требует правильного технического обслуживания. В первую очередь это связано со смазкой трущихся деталей. Недостаток масла, загрязнение или некачественный продукт приводят к быстрому износу и повреждению деталей в коробке.

Основными неисправностями раздатки являются:

1. Шумность при движении. Износ и выработка посадочных мест подшипников создают люфт, от которого и исходят дополнительные шумы. Также причиной этого может быть растянутая цепь раздаточной коробки. Для устранения этих неисправностей необходимо заменить изношенные компоненты.
2. Стук и скрежет. Подобные звуки появляются при разрушении подшипника. При дальнейшей эксплуатации неисправного элемента за короткое время раздаточная коробка выйдет из строя. Необходимо разобрать узел и заменить подшипники.
3. Невозможно включить или затруднительное включение. Это сигнализирует о повреждении вилки включения передачи или разрушении шестеренок. Зазубрины на шестернях не дают ввести в зацепление. Причина поломки – грубая эксплуатация полного привода. Чтобы устранить поломку, необходимо заменить шестерни и вилки.
4. Самостоятельное отключение передачи сигнализирует об износе муфты, фиксатора или зубьев на шестеренке. При включении механизма происходит неполное зацепление. Необходимо разобрать механизм и заменить дефективные и изношенные детали.
5. Перегрев. При выходе из строя сервопривода включения муфты агрегат постоянно находится во включенном состоянии и перегревается. Для устранения нужно заменить сервопривод.
6. Течь масла. При износе сальников и продавливании прокладок происходит течь трансмиссионной жидкости. Необходимо заменить поврежденные элементы. Также ремонт требуется при нахождении трещины в корпусе.
7. Постоянные сбои при включении и выключении. Из-за неисправной электрической части. Так из-за выхода из строя блока управления раздаточной коробки или разрыва соединений могут быть сбои в работе РК. Для устранения подобной неисправности необходимо проверить все соединения и заменить негодные элементы электроники.
8. Рывок при движении. Это сигнализирует о сильном растяжении цепи в РК. Если эти симптомы игнорировать, цепь может соскочить и повредить корпус коробки. Чтобы устранить проблему, нужно заменить ее.
9. Сильная вибрация. Изношенные подшипники могут создавать сильное колебание валов, от чего и происходит дрожание. Может быть нарушена центровка раздатки относительно коробки передач – это происходит из-за послабления или повреждения креплений коробки к кузову.

Нарушение дисбаланса карданного вала может послужить причиной появления вибрации.

Для исправления этих неисправностей необходимо заменить изношенные детали, проверить баланс карданных валов и надежность закрепления всех элементов.

Ремонт раздатки

Чтобы произвести замену подшипников и сальников или других элементов раздаточной коробки, ее нужно демонтировать. Для этого необходимо:

1. Отсоединить минусовую клемму от аккумулятора.
2. Установить машину на смотровую яму или поднять домкратом, обязательно подложить подставки.
3. Снять заслонную пластину.
4. Слить трансмиссионное масло из РК и АКПП.
5. Отсоединить разъем проводов VSS, чтобы не повредить при снятии коробки.
6. Снять со штока рычаг переключения раздатки.
7. Отсоединить все жгуты проводов от РК.
8. Чтобы обеспечить доступ к коробке, необходимо снять детали системы выпуска.
9. Демонтировать карданные валы. Перед снятием рекомендуется пометить краской вал и фланец – при сборке в другом положении может создаваться вибрация.
10. Под раздаточную коробку нужно поставить гидравлическую стойку или домкрат и надежно закрепить.
11. Открутить гайки, которыми крепится РК и АКПП.
12. Убедившись, что от коробки откинуты все провода, вакуумные и вентиляционные линии, можно приступать к снятию РК. Ее необходимо отодвигать назад вместе с домкратом в горизонтальном положении, пока она не отсоединится от трансмиссии.
13. После выхода первичного вала опустить коробку на землю и вытащить из-под машины.

После снятия РК нужно очистить от грязи, промыть и обезжирить, чтобы при разборке вовнутрь не попал мусор. Для разбора необходимо:

• Снять фланец крепления карданного вала.
• Открутить маленькую крышку раздатки. Для ее демонтажа необходимо снять стопорное кольцо подшипника ведущего вала.
• Открутить большую крышку корпуса.

Чтобы произвести замену сальников, нужно:

• Слить масло.
• Открутить кардан от фланца и пометить краской.
• Выбить шпильки.
• С помощью монтировки убрать кардан в сторону.
• АКПП нужно перевести в положение P (парковка) и затянуть ручной тормоз.
• Ключом на 30 открутить гайку и снять фланец.
• С помощью отвертки вытащить сальник.
• Очистить посадочное место от грязи.
• Новый сальник смазать маслом.
• Взять в качестве оправки фланец и легкими ударами киянки посадить сальник на место.
• Одеть фланец и затянуть гайку.
• По меткам установить кардан и прикрутить к раздаточной коробке.
• Залить качественное трансмиссионное масло.

Замену всех компонентов раздаточной коробки Land Cruiser Prado 120 можно произвести своими руками в гаражных условиях, т.к. цена на ремонт в автосервисе сильно ударит по карману.

• https://4-x-4.ru/chto-delat-esli-ne-vklyuchaetsya-blokirovka-zadnego-mosta-na-prado-150/
• http://land-cruiser-prado.ru/blokirovka-differenciala-ispolzovanie/
• https://4-x-4.ru/razdatka-prado-120/
