Как меняется ремень ГРМ на Форд Фокус 3

В данной инструкции представлен процесс замены ремня на Форд Фокус 3 с двигателем 1,6 л и механической коробкой передач.

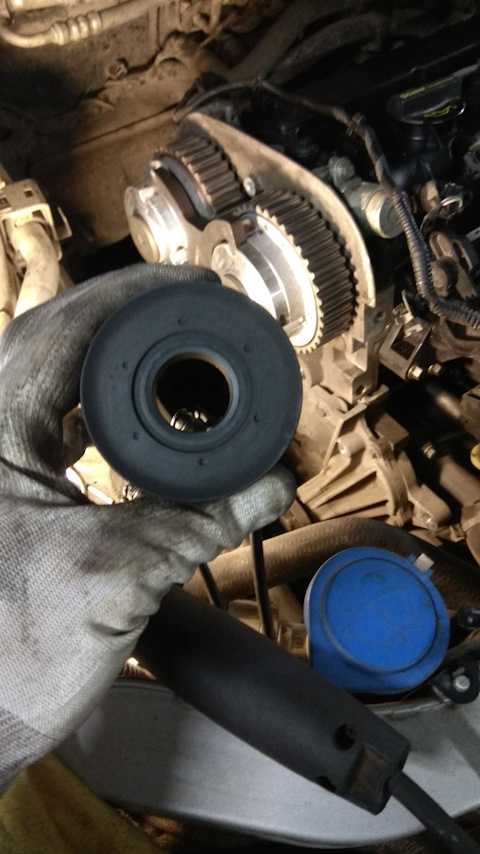

Чтобы получить доступ к шкиву коленвала, первым делом, потребуется снять нижнюю пластиковую защиту в колесной арке. Для этого необходимо взять ключ Torx T30 и открутить все шурупы. Можно также попробовать частично открутить пластиковую защиту и отвести ее за ступицу. Перед тем, как поменять ГРМ на Форд Фокус 3, чтобы было удобнее работать, нужно снять генератор и расширительный бачок.

Также, рядом со шкивом, выкручиваем болт, вместо которого будет устанавливаться фиксатор для стопорения. Кроме этого понадобится подготовить авто и под капотом, а именно — вывесить двигатель и снять верхнюю опору. Откручиваем правые опоры мотора, их две.

После чего демонтировать шкив помпы, ремень навесных агрегатов и генератор. Дабы добраться к распредвалам газораспределительного механизма, снимаем пластмассовую крышку и кронштейн. Крышка держится на 3 болтах, к ним удобно подобраться, так что никаких удлинителей не нужно. Для того, чтобы снять ремень ГРМ, нужно воспользоваться специнструментом для установки валов. В процессе снятия старый ремень можно разрезать, чтобы его было удобнее извлечь.

Установка нового ремня на Фокус 3 выполняется в обратной последовательности. В комплект для замены ремня ГРМ на Форд Фокус 3 1,6 л входит сам ремень, а также натяжной ролик. Болт шкива коленвала, при этом, должен затягиваться до момента затяжки в 100 Нм. После этого болт нужно довести на 90 градусов, а по истечении 20-30 секунд — еще на 15 градусов.

Так что, если вы владелец третьего Фокуса и подходит время регламентного ТО для замены ремня ГРМ, то обязательно просмотрите полностью видеоролик.

Замена ремня ГРМ Форд Фокус 3 требуется нечасто, но лучше с заменой не затягивать. Ford Focus 3 унаследовал основные конструктивные принципы устройства ГРМ предыдущего поколения, поэтому если у вас уже есть опыт замены ремня на втором Фокусе, то проблем возникнуть не должно. Так же стоит отметить, что на более объемных моторах Фокуса стоит цепной привод ГРМ. Кроме замены ремня ГРМ (который теперь легко дотягивает до 120 000 пробега) необходимо менять помпу, не говоря уже о ролике и приводных ремнях.

Самостоятельная замена ремня ГРМ на Форд Фокус 3 довольно непростое мероприятие, требующее большое количества всевозможных приспособлений и навыков хорошего автослесаря. Для начала внимательно изучите инструкцию по замене ремня ГРМ на Ford Focus 2. Схема та же, но теперь на шкивах распределительных валов вы найдете исполнительные механизмы изменения фаз газораспределения.

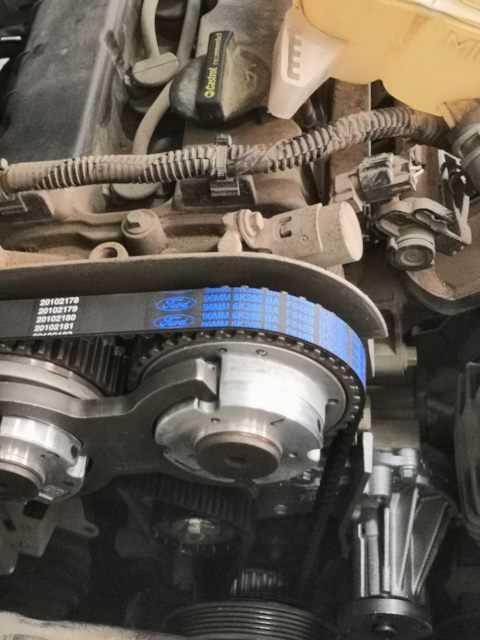

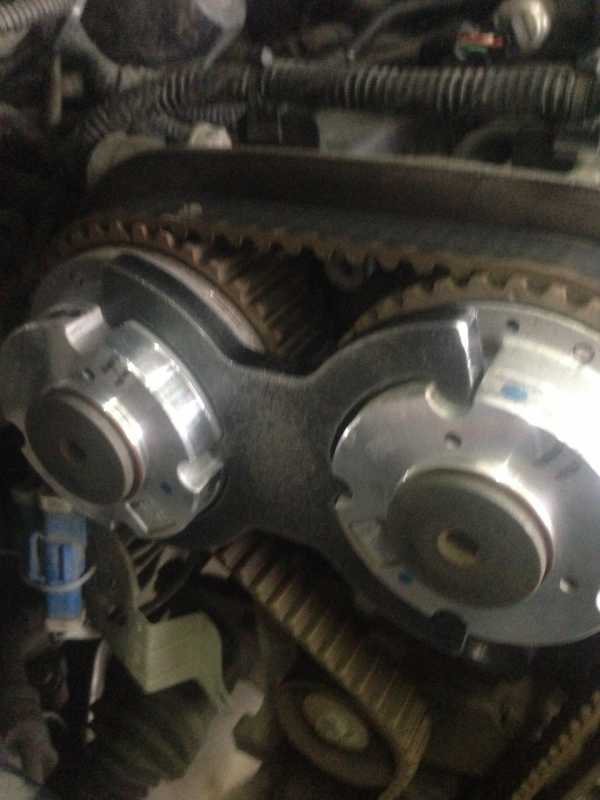

Для удержания фазорегуляторов от прокручивания между собой, при замене ремня ГРМ, вам понадобится довольно интересное приспособление, далее на фото можно его внимательно рассмотреть.

Без него заменить ремень будет весьма затруднительно. Всего же для замены ремня придется приобрести целый набор приспособлений среди которых.

• Установочная планка для фиксации распредвала FORD 303-376B
• Шаблон для фиксации фазорегуляторов двигателей FORD VCT 303-1097
• Стопор венца маховика коленвала FORD 303-393A
• Различные фиксаторы для коленчатого вала FORD: 303-574, 303-507, 303-735, 303-748, 303-1059
• Шпилька для фиксации плунжера натяжителя ремня ГРМ FORD 303-1054

Вот без такого набора, как далее на фото, сменить ремень ГРМ на Фокусе 3 не получится.

Для наглядности предлагаем посмотреть видео замены ремня ГРМ на Форд Фокус 3.

Если вы не обладаете навыками автослесаря, и не имеете оборудованного гаража, то лучше доверить эту операцию профессионалам. Сэкономите свое время и нервы. Ведь в случае обрыва ремня на вашем Ford Focus 3 загнет клапана, а это серьезный ремонт двигателя.

Провести замену ремня ГРМ возможно не прибегая к помощи профессионалов и воспользовавшись простейшими инструментами, доступными любому автовладельцу Ford Focus

Необходимо придерживаться разработанной схемы и обращать внимание на процесс затяжки элементов, выполняемый в несколько этапов

1. Набор специализированных инструментов
2. Демонтаж агрегатов
3. Установка специального оборудования и затяжка креплений
4. Замена деталей и монтаж агрегатов

Как выбрать новый комплект ГРМ для замены?

Как и прочие автомобильные запчасти, цепи и ремни ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу. У многих автовладельцев возникает вопрос, стоит ли брать оригинальные детали или можно сэкономить приобретая аналог. Давайте разберемся, что к чему.

Оригиналы: цена на оригинальные детали от Форд, конечно, выше. Но у них есть несомненный плюс – они полностью подойдут под тип и геометрию (габариты и межосевой интервал). Или, как говорят автолюбители, «встанут как родные», а значит, и прослужат дольше.

Оригинальная деталь не обязательно должна быть изготовлена Фордом — для Фокусов натяжные детали могут производить компании под другим брендом. Но все они устанавливаются на конвейре Форда, то есть идеально подходят для Фокусов.

Аналоги. Есть также качественные аналоги. Цена и качество могут не слишком сильно отличаться от оригинала. На них нет этикетки Форд, однако они могут подойти по характеристикам. Среди тех, что пользуются популярностью и подходят для Фокуса, выделяют два бренда:

1. Bosch из Германии. Фирма, славящаяся в России качеством продукции. Выпускает комплектующие и для других автомобильных систем.
2. Dayco из Италии. Компания, специализирующаяся именно на выпуске ремней ГРМ.

Подделки. О дешевых деталях из азиатских стран, подделываемых под бренд или даже аналоги, говорить излишне. Опытный глаз автомастера отличит их сразу. Служат они, как правило, недолго. В нашем автосервисе для замены заказываются ремни только у проверенных поставщиков.

Замена приводного ремня Форд Фокус 3 (1.6 Duratec Ti-VCT)

Замена приводного ремня аксессуаров Ford Focus 3 (1 .6 Duratec Ti-VCT)

Снятие и установка

Общее оборудование: нож

ПРЕДУПРЕЖДЕНИЕ: Извлеките ключ зажигания из замка.

1. Будьте остороны и соблюдайте технику безопасности!

2. Поднимите автомобиль на подъёмнике.

3. При наличии защиты картера снимите её.

4. При наличии защиты картера двигателя снимите её с крепежа.

Автомобили с гидравлическим усилителем рулевого управления

5. Снимите ремень привода шкива компрессора кондиционера.

6. Общее оборудование: нож.

Установка

ПРЕДУПРЕЖДЕНИЕ: Извлеките ключ зажигания из замка.

УВЕДОМЛЕНИЯ: Проворачивайте коленчатый вал только по часовой стрелке.

1. Установите специальный инструмент (ы ) (поставляется в комплекте запасных частей).

2. Установите специальный инструмент (ы ) (поставляется в комплекте запасных частей).

3. ПРИМЕЧАНИЕ: Установите новый элемент.

1) УВЕДОМЛЕНИЯ: Проворачивайте коленчатый вал только по часовой стрелке.

2) УВЕДОМЛЕНИЯ: Проследите за тем, чтобы ремень привода вспомогательного оборудования правильно располагался на шкивах.

Автомобили с гидравлическим усилителем рулевого управления

8. Установите ремень компрессора кондиционера.

9. При наличии защиты картера, установите её.

Параметры выбора детали

При подборе ремешка необходимо учесть, что покупаемое изделие должно соответствовать длине и размеру изношенной детали. В Ford Focus используются ремешки, размер которых составляет от 705 до 975 мм. Здесь нужно опираться на год выпуска транспортного средства, его версию и модель. Точно узнать о том, какой в вашем авто используется ремень, можно из технического руководства. Модели Фокус 2, оборудованные мотором на бензине на 1,4-1,6 л и системой кондиционирования, могут использовать изделия: оригинального производства Форд, немецкие ремни Контитек, итальянские Дайко либо Бош. Последний производитель считается самым популярным среди потребителей.

Если машины с таким же мотором без системы кондиционирования, в них желательно применение ремешков оригинального изготовления, а также производителей Гейт и Контитек. Дайко, Контитек и оригинальные детали допускаются к применению в моделях Фокус 2, оснащенных агрегатами на 1,8 либо 2 литра. Аналогичные ремни можно устанавливать в рестайлинговых транспортных средствах. Также изделия перечисленных изготовителей допускаются к применению в машинах, оснащенных дизельными двигателями.

Пользователь Павел Меньшаков предоставил инструкцию по замене приводного генераторного ремня своими руками.

Какие нужны инструменты для замены ремня ГРМ на Форд Фокус 3

Для выполнения работ понадобятся:

• наборы рожковых ключей и головок с воротком;
• отвертки;
• домкрат;
• подпора;
• плоскогубцы.

Кроме инструмента нужно подготовить приспособление для установки приводного ремня и фиксаторы:

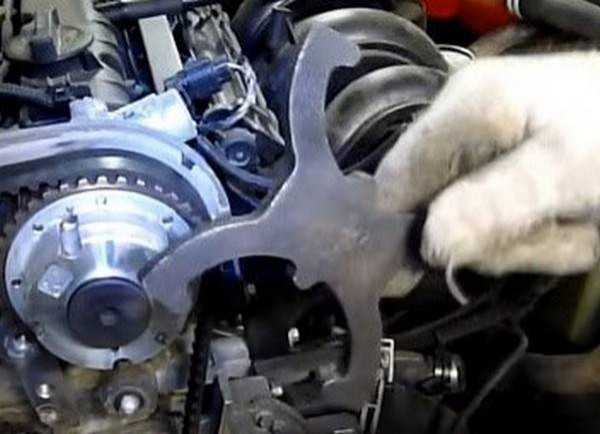

• муфт распредвалов (металлическая Х-образная пластина, «бабочка»);
• распредвалов (металлическая линейка толщиной 4,8 мм с 2 широкими выступами);
• коленвала (штифт);
• натяжного ролика (шплинт, поставляется в комплекте ГРМ).

Заранее покупают следующие материалы:

• комплект ремня ГРМ (арт. 1672144);
• ремень поликлиновй приводной (арт. 1692105);
• болт крепления шкива коленвала (арт. 1677517);
• прокладка крышки клапанной (арт. 1319177);
• очиститель (рекомендуется Partner арт.77701).

Особенности и сложности при работе с ГРМ Форд

Фокус 3 поколения – популярный автомобиль в нашей стране. Он практичный и простой в обслуживании, но некачественный сервис быстро выводит из строя основные узлы. Покупая оригинальные комплектующие, отдавайте предпочтение ремням и роликам с гарантией.

Чтобы замена ремня ГРМ Форд Фокус 3 прошла успешно, следует помнить несколько особенностей двигателя авто:

решение по обслуживанию системы газораспределения стоит принимать после анализа данных диагностики;
для проведения работ потребуется фирменный фиксатор коленчатого вала, натяжного ролика и муфт распредвала;
при наличии течей, потери масла следует сразу заменить сальники, которые стали причиной проблемы;
помпу не всегда нужно менять вместе с ремнем, но при обнаружении неприятностей важно это сделать;
при работе с ГРМ желательно демонтировать или сдвинуть радиатор охлаждения и расширительный бачок.

Focus часто называют простым в техническом плане автомобилем. Но при неправильном подходе к ремонту можно усугубить проблемы двигателя. Доверять работу с газораспределительной системой следует только специалистам. Срок службы аналоговых ремней составляет 3-4 года или 60 000 км пробега. Некоторые аналоги меняют уже на 30 000 км из-за наличия трещин, растяжения или следов масляных потеков.

Какой привод ГРМ на Вашем Форд Фокус? Цепь или ремень?

Зубчатый ремень привода ГРМ появился на серийных моделях не так давно. До этого распредвал приводился в движение либо через систему шестерён (на совсем уж древних ДВС), либо металлической цепью.

Автомобили Форд Фокус, в зависимости от модификации, могут иметь в конструкции привода ГРМ как цепь, так и ремень, это зависит от модели установленного двигателя.

Какие двигатели с цепью, а какие с ремнём? Чем цепь лучше или хуже ремня? Через сколько км. пробега нужно менять цепь, а через сколько ремень? Какие запчасти лучше использовать при замене? Обо всем этом и многом другом, поговорим в данной статье.

FORD FOCUS I (1 поколение)

Двигатель Форд Фокус 1, точнее двигатели в нашей стране предлагались только бензиновые.

Для развивающихся рынков был разработан простой и надежный мотор рабочим объемом 1.6 литра с 8-клапанами и цепным приводом ГРМ. Это двигатель 1.6 i Duratec 8V, мощностью 98 л.с., при крутящем моменте 140 Нм. Этот же мотор можно встретить и на следующих поколениях Фокусов собранных в России, однако агрегат уже меньшей мощности, что обучловлено переходом на экологический класс Евро-5.

Следующие два мотора Focus I рабочим объемом 1.8 и 2 литра из серии Zetec-E являются братьями близнецами. Разница лишь в диаметре цилиндров. В приводе этих двигателей используется ремень ГРМ.

FORD FOCUS II (2 поколение)

Что касается Форд Фокус второго поколения, то на нашем рынке для данной модификации использовалось шесть двигателей, не считая топовые спортивные комплектации RS и RS500.

1. Бензиновый четырехцилиндровый мотор Duratec 1,4L мощностью 80 сил. Используется ременный привод ГРМ.
2. 16-клапанный Duratec 1,6L мощностью 100 сил. Также используется ременный привод ГРМ.
3. 16-клапанный Duratec TiVCT 1,6 л на 116 сил. Аналогично, ременный привод ГРМ.
4. Бензиновый 1,8-литровый Duratec мощностью 125 сил. Используется цепной привод ГРМ.
5. Четырехцилиндровый бензиновый мотор 2.0L мощностью 145 сил. Также, используется цепной привод ГРМ.
6. Дизельный 110-сильный 2,0L Duratorq TDCi. Комбинированный: от топливного насоса до коленвала — цепь, а от насоса до распредвала — ремень.

FORD FOCUS III (3 поколение)

Модельный ряд двигателей на автомобилях Форд Фокус 3 поколения значителен. Это модифицированные 1.4 и 1.6 экобуст движки, а также 2.5 турбо моторы, имеющие 300 л.с. в RS версиях.

1. Двигатель Ford Focus Duratec Ti-VCT 1,6 л. 105 л.с. Имеет ременный привод ГРМ.
2. Двигатель Ford Focus Duratec Ti-VCT 1,6 л. 125 л.с. Также имеет ременный привод ГРМ.
3. Двигатель Ford Duratec HE Ti-VCT 2,0 л. 150 л.с. создан Mazda. Это GDI двигатель с цепным приводом ГРМ.

Последовательность действий

Имея все это, можно начинать работу. Для примера мы рассмотрим, как выполняется замена на Ford Focus с двигателем на 1,6 л:

1. Автомобиль устанавливаем на яму или эстакаду, обездвиживаем его;
2. Снизу откручиваем болты крепления защиты поддона и снимаем ее;
3. Снимаем с фиксаторов расширительный бачок системы охлаждения, а также разъединяем фиксаторы трубопроводов. После этого отводим бачок в сторону;
4. Сливаем жидкость с системы охлаждения через сливную пробку, установленную на радиаторе. Можно обойтись и без полного слива, но для этого необходимо установить емкость под двигатель со стороны помпы. Но лучше все же произвести полный слив, заодно после сборки в двигателе поменяется и жидкость (лишним это не будет);

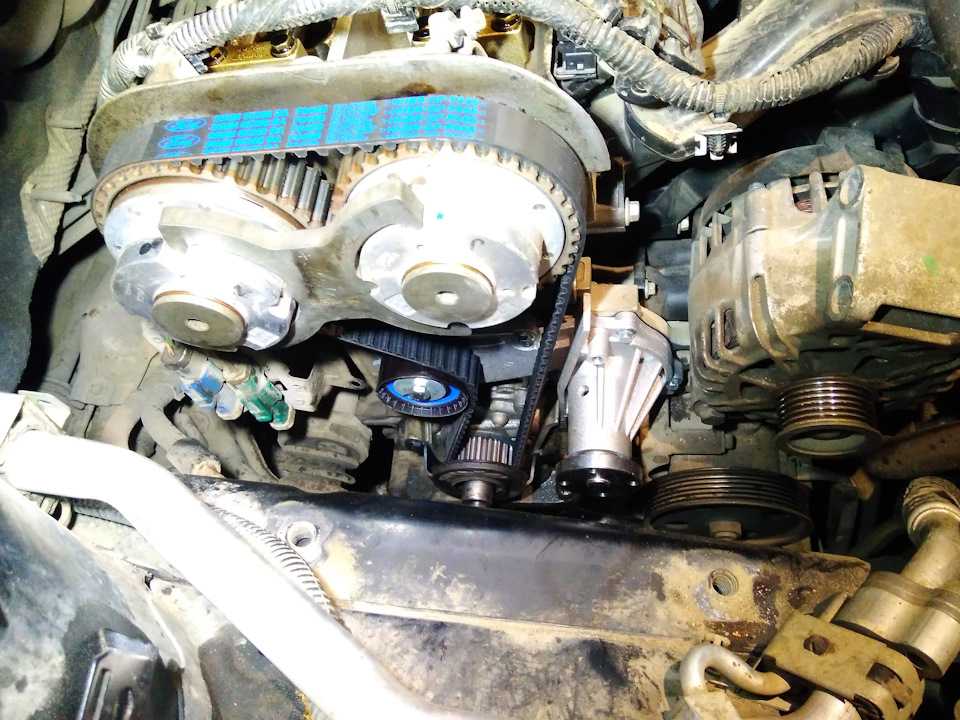

5. Поскольку приводные ремни (компрессора кондиционера и вспомогательных агрегатов) – одноразовые, то просто срезаем их;
6. При помощи отвертки и ключа послабляем болты крепления шкива помпы. Делается это просто – располагаем отвертку между двумя болтами крепления, чтобы создать упор и исключить проворачивание вала насоса, и ключом попускаем два болта не зажатых отверткой.

   Затем меняем установку отвертки – ставим ее между двумя попущенными болтами и отворачиваем два других;

7. Откручиваем три болта крепления помпы к блоку цилиндров;
8. Водяной насос обычно сидит в своем посадочном месте очень плотно, поэтому его придется аккуратно сбивать при помощи молотка и наставки. При этом удары нужно наносить как минимум с двух сторон – сначала сверху, затем снизу;
9. После извлечения изношенной помпы ее посадочное место тщательно зачищаем от грязи, старого герметика, прокладки;
10. Перед установкой нового водяного насоса на прокладку необходимо с двух сторон нанести слой герметика, подождать 10 минут, после чего посадить помпу на место и прижать болтами крепления;
11. Остается только убрать следы выступившего герметика, установить новые приводные ремни, зафиксировать расширительный бачок и залить новую охлаждающую жидкость;
12. Финальным этапом будет проверка герметичности системы. Для этого необходимо завести мотор, разогреть его до рабочей температуры и проверить, не ли подтеков под помпой.

На что обратить внимание при покупке ремня ГРМ?

Современный ремень ГРМ — это высокотехнологичная деталь, обладающая высокой прочностью, устойчивостью к повышенным динамическим нагрузкам и износу. В качестве материала для изделия на Форд Фокус используют неопрен либо полихлорпрен, усиленные стекловолоконным, нейлоновым или хлопковым кордом.

Если вы боитесь ошибиться с выбором изделия для замены, обратитесь к специалистам нашего сервиса. Они по VIN-коду подберут подходящий для вашего автомобиля ремень ГРМ.

Выбирая ремень ГРМ на замену, оценивайте его эластичность. Качественное изделие должно хорошо гнуться. Высокая жесткость ремня говорит о его низком качестве.

Дефекты вроде наплывов, пор или зубцов недопустимы.

Старайтесь покупать детали у проверенных продавцов, чтобы уберечься от подделок. На замене ремня ГРМ не экономьте. Пользуйтесь услугами квалифицированных специалистов, которым вы полностью доверяете.

В нашем автосервисе стоимость замены цепи и ремня ГРМ, как и в принципе ремонта автомобилей Форд — одна из самых низких в Зеленограде. Хотя сама процедура с учетом месторасположения ремня и занимает определенное время даже у наших опытных мастеров.

Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительных валов) надо устранить немедленно.

Работу проводите на смотровой канаве, эстакаде или по возможности на подъемнике.

Вам потребуются: специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма,торцовый ключ «на 10», накидные ключи или торцовые головки «на 8», «на 13», «на 18». 1. Снимите ремень привода вспомогательных агрегатов (см. тут).

2. Снимите защитный колпачок вывода генератора. 3. Отверните гайку крепления и отсоедините наконечник провода от вывода генератора, сожмите фиксатор и отсоедините колодку жгута проводов от генератора.

4. Выверните три болта крепления генератора.

5. . и снимите генератор.

6. Снимите расширительный бачок с кронштейнов на кузове и отведите его в сторону, не отсоединяя шланги (см. тут).

7. Установите под двигатель надежную опору.

8. Снимите правую переднюю опору подвески силового агрегата, отвернув две гайки ее крепления к кронштейну на двигателе и вывернув два болта крепления к брызговику моторного отсека. 9. Снимите шкив водяного насоса, вывернув четыре болта его крепления. 10. Снимите кронштейн правой опоры подвески силового агрегата, вывернув три болта его крепления (рис. 5.9). 11. Снимите переднюю крышку ремня привода газораспределительного механизма, вывернув восемь болтов ее крепления.

18. Выверните три болта крепления нижней крышки ремня привода газораспределительного механизма и снимите крышку. 19. Ослабьте натяжение ремня привода газораспределительного механизма, для чего переместите на максимально возможную величину ведущую ветвь ремня в направлении, показанном стрелкой на рис. 5.14. При этом натяжной ролик переместится в исходное положение. Зафиксируйте натяжной ролик в этом положении, вставив в отверстия ролика и его кронштейна металлический стержень подходящего диаметра. 20. Снимите ремень с зубчатых шкивов механизмов VCT, коленчатого вала и натяжного ролика.

СТО Орбита располагает всем необходимым для выполнения этой операции инструментом, а опытные механики выполняют подобные работы едва ли не каждый день. При замене ремня ГРМ Форд Фокус 3 сначала снимается генератор, шкив помпы и опора ДВС. Механик выставляет первый поршень в ВМТ по специальному болту вкрученному вместо заглушки в блок двигателя около первого цилиндра. Прокрутив шкив коленчатого вала до момента остановки, щека противовеса коленчатого вала упрется в выступ вкрученного болта. В этом положении в прорези шестерен VVTi вставляется специальный фиксатор Licota, удерживающий распредвалы от проворачивания и меняется ремень с роликом.

А вот и видео!

Своевременная замена ремня ГРМ в Форд Фокус 3 является гарантией надежной и эффективной службы ДВС в любых ситуациях

Кроме этого, целостность ремня по праву считается наиболее важной составных безопасности движения

На что обратить внимание при покупке цепи ГРМ?

Проверьте цепь на прогиб: возьмите её за один конец и держите плашмя. Второй конец должен провисать не больше, чем на 10 мм.

Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель.

Солидные производители поставляют наиболее полные комплекты для выполнения замены цепи ГРМ. Они включают в себя кроме перечисленного, необходимые прокладки и уплотнения, крепеж.

Цепной привод ГРМ весьма чувствителен к качеству смазки. Несоблюдение рекомендаций автопроизводителя относительно количества масла, его качества и периодичности замены увеличивает риск возникновения неприятностей с цепью. У многих двигателей натяжитель цепи запитан от системы смазки, поэтому качество его работы зависит от уровня давления масла.

Почему нужно менять ремень вовремя?

Ремешок генератора в автомобилях Форд Фокус 100, 105, 115, 125 рестайлинг и дорестайлинг, по официальным данным, отмеченным в технической книге, должен изменяться каждые 60 тыщ км пробега. При нарушении сроков периодичности подмены ремень может порваться, что доставит неудобства автолюбителю. Срок службы ремешка может быть более маленьким, тут все обосновано критериями использования, корректностью монтажа и самим качеством детали.

READ Автопром SMMT запускает схему экономии рабочих мест

О необходимости смены изделия можно осознать по наличию изъянов и других повреждений на самой структуре. Если генераторный ремешок оборвется, все оборудование будет питаться конкретно от АКБ. При правильном функционировании электроприборы получают напряжение от генераторной установки, которая также восстанавливает заряд батареи, потраченный на пуск мотора. В случае обрыва ремешка АКБ не сумеет возобновить емкость, что приведет к его резвому уровню и невозможности езды на авто.

Также установленный приводной ремешок применяется для обеспечения правильной работы гидравлического усилителя руля Форд Фокус. Если произойдет обрыв, ГУР отключится, а водителю придется прилагать усилия для проворачивания руля.

Признаки скорой замены

О том, что ремешок скоро выйдет из строя, может сказать возникновение свиста. В сырую погоду свист возникает при пуске мотора машины и с течением времени теряется. Если ремень изношен, то свистеть он будет не переставая, в особенности при включении электроприборов и остального оборудования, например, оптики. В неких случаях на контрольном щитке авто возникает лампочка АКБ. Это может быть связано как с неуввязками в работе аккума, так и с дефектами генераторного устройства.

Другие «симптомы» износа изделия:

• Возникновение трещинок на наружной стороне ремешка;
• Изделие очень растянулось, оно потеряло упругость;
• Возникновение надрывов на структуре ремешка;
• Образование повреждений на внутренней стороне;
• Структура ремня начала расслаиваться.

Необходимые инструменты

Меняем ремень после того, как будут собраны все инструменты:

• Набор гаечных ключей;
• Приспособление для одевания;
• Натяжитель;
• Набор отверток;
• Домкрат;
• Ролики.

Юзер Эрнест поведал, как без помощи других создают смену генераторного ремешка.

Замена деталей и монтаж агрегатов

Теперь выполняется демонтаж, ранее установленных на Ford Focus специальных инструментов, с проворачиванием вала по ходу стрелки часов, сначала на один, а затем и на ¾ оборота, дабы ремень ГРМ Форда Фокус получил должное натяжение.

Внимание! Необходимо добиться расположения первого поршня Форда Фокус под углом 45°, относительно расположенной вверху мёртвой точкой. Повторно монтируется на Ford Focus инструмент 303–748, позволяющий эффективно вращать вал, поворачиваемый до упора

Необходимо осознавать, возможность использования специализированного оборудования, только в случае с правильно смонтированными газораспределительными фазами Форда Фокус. Необходимо последовательно добиться следующего момента затяжки болтов: 20 Nm, 55 Nm, 10 Nm, три оборота, 8 Nm и 48 Nm

Повторно монтируется на Ford Focus инструмент 303–748, позволяющий эффективно вращать вал, поворачиваемый до упора. Необходимо осознавать, возможность использования специализированного оборудования, только в случае с правильно смонтированными газораспределительными фазами Форда Фокус. Необходимо последовательно добиться следующего момента затяжки болтов: 20 Nm, 55 Nm, 10 Nm, три оборота, 8 Nm и 48 Nm.

Когда операция замены ремня ГРМ произведена, необходимо в обратной последовательности установить, ранее демонтированные элементы:

• детектор коленчатого вала Форда Фокус;
• генератор;
• крыльевые брызговики Ford Focus;
• колёса;
• стартёр Форда Фокус.

Болты вворачиваются, исключительно ручным усилием, а новый ремень ГРМ устанавливается со следующим моментом затяжки: 18–20 Nm. Выполняется демонтаж хомута, фиксировавший шланг и ставится на место аккумуляторная батарея. После полноценной замены ремня ГРМ осуществляется заливка антифриза, наполняющего систему охлаждения Форда, и выполняется прогревание двигателя.

Требуется внимательно выполнять все процедуры связанные с заменой ремня ГРМ, поскольку неправильное натяжение приведёт к следующим последствиям:

• провисание детали Ford Focus;
• преждевременный износ элемента и сопряжённых агрегатов, в результате избыточного трения;
• возникновение характерных звуковых эффектов – появляется свист, свидетельствующий о проскальзывании детали и необходимости в проведении замены;
• разрядка аккумулятора – батарея полностью сядет, если в процессе движения произойдёт разрыв.

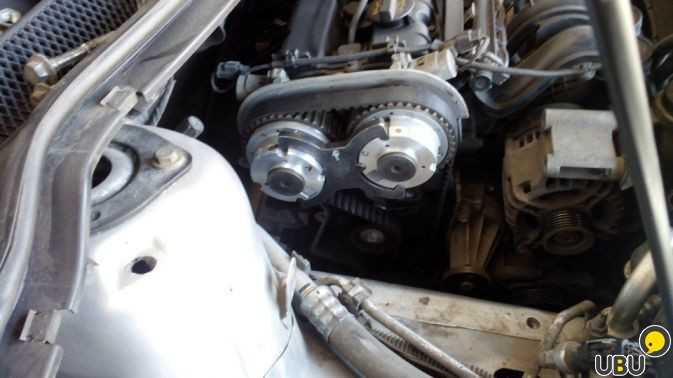

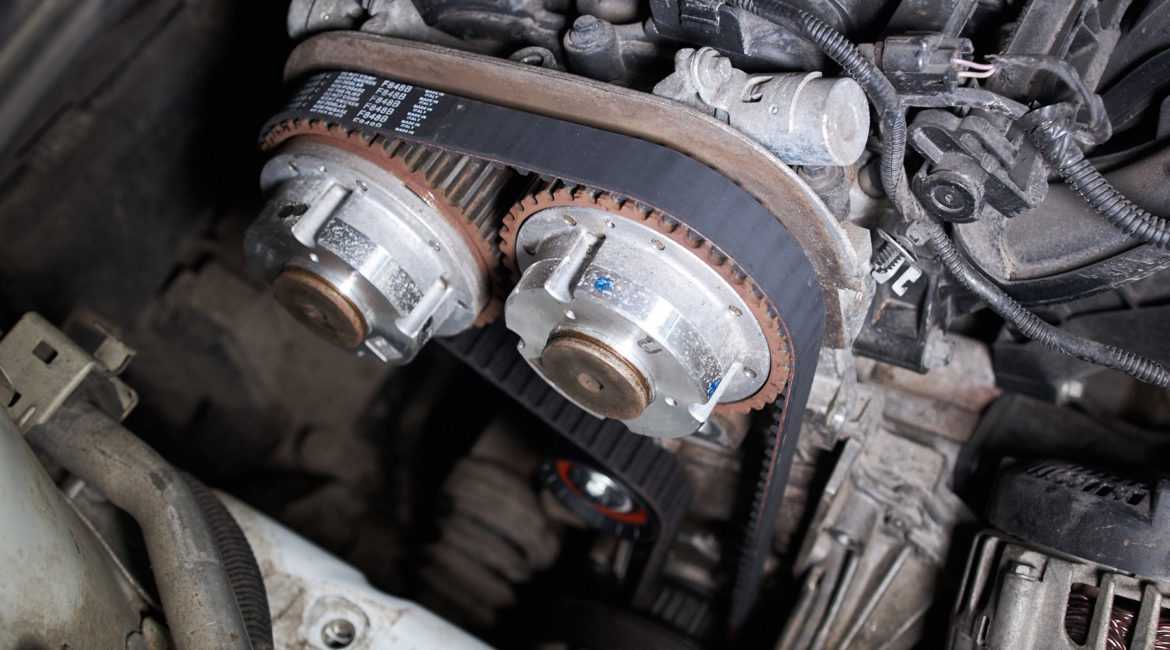

Замена ремня ГРМ Форд Фокус 3

Замена ремня ГРМ Форд Фокус 3 ранее была подробно описана в фото инструкции, наглядное видео описание замены ремня намного интереснее любых книжных инструкций, в которых описан процесс ремонта. Видеоролик, в котором подробно описан процесс по замене ремня ГРМ собственными силами на Ford Focus 3, интересен к просмотру всем автолюбителям, предпочитающим выполнять работы своими руками (менять ремень ГРМ следует производить через 100тыс. км).

В видео описано как правильно подобраться к коленвалу, первым этапом будет снятие защиты из пластика расположенной у колесной арки. Выкрутим болт, расположенный рядом с шкивом, вместо него потребуется установить фиксатор стопорения.

Также потребуется подготовка автомобиля под капотом. Следует приступить к демонтажу шкива помпы, ремня навесных агрегатов и генератора. Также следует снять кронштейн и пластмассовую крышку для того чтобы получить доступ к распредвалам.

Для снятия ремня ГРМ потребуются специнструменты для установки валов. Подробно весь процесс описан в видеоролике, который подробно расскажет о всех деталях, с которыми столкнётся автовладелец Форд Фокус 3 при замене ремня ГРМ.

Своевременная замена ремня ГРМ в Форд Фокус 3 является гарантией надежной и эффективной службы ДВС в любых ситуациях

Кроме этого, целостность ремня по праву считается наиболее важной составных безопасности движения

Способы замены на двигателях 1,6 л

Перед проведением работ нужно сначала приобрести приводные элементы на замену. Лучшим вариантом является покупка оригинального комплекта, особенно это касается моделей с моторами 1,4 и 1,6 литра.

В оригинальный комплект, каталожный номер которого 1708273, входят не только ремни привода генератора и кондиционера, а и приспособления для их установки.

Но такой же комплект не совсем подойдет для автовладельцев, машины которых не оснащены кондиционером (второй ремень будет лишним, а на стоимость повлияет значительно).

Также можно приобрести расходники по отдельности, что позволит немного сэкономить. К примеру, вместо оригинального ремня генератора Форд Фокус 2 можно купить аналог производства компаний Contitech, Dayco, Bosch, Gates. Эти же производители выпускают и ремни привода кондиционера.

Но в этом случае автовладелец не получит приспособлений для установки, хотя можно обойтись и без них.

1-й метод

Существует три способа замены ремня генератора. Рассмотрим их на примере Ford Focus 2, оборудованного 1,6-литровой установкой. Первый из методов – с использованием специального приспособления, идущего в оригинальном комплекте.

Перед началом установки необходимо избавиться от изношенного расходника. Поскольку ремень дальше использоваться не будет, то просто его срезаем (в моделях с кондиционером разрезаем также ремень компрессора).

Для посадки нового привода потребуется только два рожковых ключа на 17 и приспособление для его посадки.

Технология установки такая:

• Надеваем приводной элемент на шкив коленвала, укладываем его в шкив ГУР и накидываем на генератор;
• На шкив помпы надеваем приспособление для посадки так, чтобы его выступ располагался вверху;
• За выступ заводим ремень;
• Ключ на 17 надеваем на шестигранную головку приспособления и движением «на себя», проворачиваем спец инструмент. При этом приспособление выступом будет натягивать привод и садить его на шкив помпы.

  Поскольку сделать полный оборот ключом не даст кронштейн крепления двигателя, то тянем до упора, после чего перехватываемся вторым ключом за головку и уже им тянем;

• Процедуру с натяжкой и перехватыванием ключами выполняем до тех пор, пока приводной элемент не «сядет» на шкив помпы;
• Проверяем правильность посадки ремня.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель заводится и сразу глохнет

Примерно по такому же принципу заменяется и второй ремень. Надеваем его на шкивы компрессора, коленчатого вала, заводим за последний ремень и вращая ключом коленвал по часовой стрелке, садим привод.

2-й способ

Второй метод замены ремня генератора на Форд Фокус 2 не требует использования специальных приспособлений.

Методика посадки достаточно проста:

• Перед надеванием, откручиваем 3 болта крепления шкива помпы, а один оставляем, просто немного его послабляем (это даст возможность смещать шкив относительно самого насоса);
• Надеваем ремень на все шкивы коленчатого вала, генератора и насоса ГУР, а также заводим его за открученный шкив помпы;
• Головкой на 18 с воротком вращаем коленвал по часовой стрелке. При прокручивании его шкив начнет натягивать ремень, из-за чего шкив помпы провернется и станет на место, после чего останется его только закрепить болтами.

Этот метод – очень прост, при этом позволяет очень быстро поменять привод навесного оборудования.

3-й метод

Третий способ также не требует использования специального инструмента, но технологически он немного сложнее, чем второй вариант.

Алгоритм действий такой:

• Перед установкой ременной передачи, выкручиваем верхние крепежи генератора (болт, а также гайку вместе со шпилькой), а нижнее крепление послабляем (после этого генератор сможет немного проворачиваться). Смотрите здесь, как заменить генератор Форд Фокус 2;
• Движением на себя смещаем узел;
• Надеваем новый расходник на все шкивы (смещенный агрегат позволит это сделать);
• Ставим генератор на место. Для этого подаем его в сторону двигателя и удерживая в таком положении, закручиваем верхний крепежный болт. После этого останется завернуть на место шпильку, накрутить на нее гайку и затянуть нижний крепеж.

Все указанные методы подойдут для замены ремня генератора как на двигателе объемом 1,6 литра, так и на 1,4-литровом агрегате.
