Замена агрегата

Теперь возникает другой вопрос — как его разобрать? Проблем с этим делом возникнуть особо не должно, если вооружиться руководством по эксплуатации, а также ознакомиться с нашими рекомендациями.

Вооружитесь набором ключей на 10, 13, 15 и 8 миллиметров. Собственно, из инструментов особо ничего другого вам не потребуется.

Замена

Последовательность демонтажа и ремонта следующая:

Загоните автомобиль на яму или поднимите при помощи подъемника. У вас должен быть доступ к днищу автомобиля.
Если вы только приехали, дайте двигателю некоторое время, чтобы остыть. Лучше работать с холодным мотором.
Снимите минусовые провода с аккумуляторной батареи.
Демонтируйте сначала защиту, а потом жестяной кожух, который защищает вашу коробку переключения передач. Для этого потребуются два ключа — на 8 и на 10 миллиметров.
Со стартера снимается вилка силового провода. Ее нужно просто немного потянуть на себя.
Теперь возьмите ключ на 13 миллиметров и им открутите силовой проводок, расположенный на втягивающем реле.
Освободившийся провод уберите в сторону, чем-то зафиксируйте временно, чтобы он не мешал дальнейшему ремонту.
К корпусу коробки переключения передач, стартер крепится двумя гайками. Они легко окручиваются ключом на 15. Если возникли проблемы с раскручиванием, смажьте крепежи всемогущим средством WD40.
Демонтируйте.
Теперь проверьте, в каком состоянии находятся втулки на корпусе коробки переключения передач.
Убедитесь в исправности вала якоря, при движении которого не должно возникать люфта и заклинивания. Если такие дефекты имеют место быть, тогда втулки рекомендуется сразу заменить на новые и качественные.
Всегда втулки две. Одна внизу стартера, а вторая — на корпусе коробки переключения передач. Втулка на стартере меняется без каких-либо проблем, а вот со второй могут возникнуть сложности. Для ее демонтажа требуется наличие специального инструмента, который называется райбер. Работу лучше доверить специалистам со станции технического обслуживания.
Если причина неполадки стартера в бендиксе или втягивающем реле, звать на помощь мастеров не обязательно.

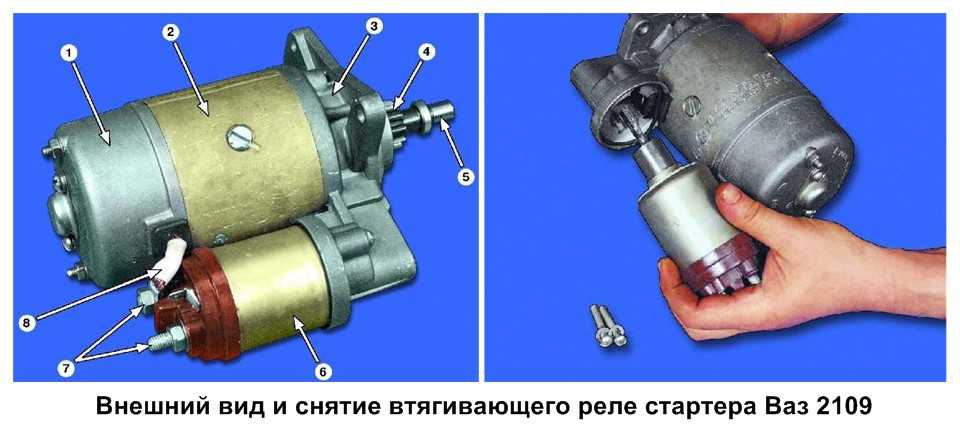

Чтобы снять реле, открутите силовой провод, а точнее его крепление, от корпуса стартера. Вам при этом понадобится ключ на 13.
Ключом на 8 демонтируются два болта, крепящие реле к корпусу стартера

Здесь важно быть аккуратным, поскольку при снятии болтов в реле стоит пружина, способная спружинить. Держите ее рукой при демонтаже.
Снимите поршень реле с крючка коромысла, расположенного на бендиксе.
Действуя в обратном порядке, поставьте новое реле.
Если требуется заменить бендикс, тогда демонтируйте втягивающее реле, выкрутите два болта ключом на 10 сзади стартера

Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
Проверьте новый стартер на месте, перед тем как начинать установку. Для этого подключите силовые клеммы аккумулятора.
Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.

Мы разобрались, как разобрать стартер на ВАЗ 2110 и можем сказать, что процедура эта не особо простая, но и обязательного выполнения профессиональным автомехаником не требует.

Стартер на «десятке» несколько капризный, но если грамотно эксплуатировать автомобиль, проверять состояние контактов, а также периодически выполнять промывку двигателя на инжекторном ВАЗ 2110, он сможет прослужить долго и надежно.

 Загрузка …

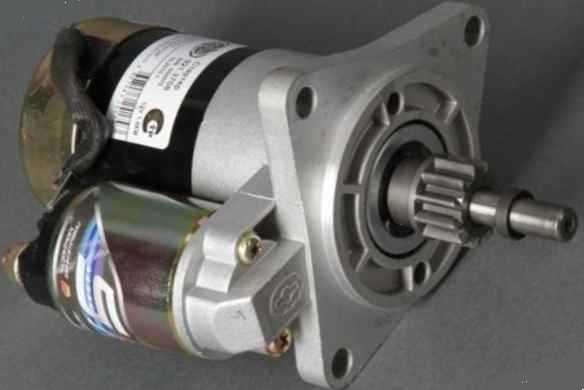

Типы стартеров, которыми комплектуются ВАЗ 2106

Существует 2 типа таких электрических машин:

• с редуктором;
• без редуктора.

Автомобильный стартер с редуктором более эффективен, функционален даже при малом зарядном токе АКБ. Как недостаток, следует отметить возможность дефекта шестерни вращения. Электромашины, не оснащенные редуктором, более просты и обеспечивают почти мгновенное зацепление с венцом маховика. Это значительно ускоряет момент зажигания. Достоинством является высокая степень ее надежности. Как недостаток, плохо крутит стартер в низкотемпературном диапазоне.

В последних комплектациях «шестерок» система электрооснащения комплектуется стартерами марки СТ-221 под номенклатурным номером 35.3708 с торцовым приемником-коллектором. В некоторых партиях автомашин допускается установка немецких или белорусских электрических машин. Такой стартер адаптирован под ТТХ штатного изделия.

Основные тактико-технические данные стартера ВАЗ 2106:

1. Мощность по номиналу изделия – 1,3 кВт.
2. Величина тока по номиналу – 260-290 А.
3. Предельная величина тока в нерабочих кондициях – 500-550 А.
4. Предельная величина тока в режиме холостых оборотов без реле – 35-60 А.

В финальных модификациях в устройство стартера ВАЗ 2106 внесены некоторые конструктивные изменения. В последней четверти ХХ века при сборке «шестерки» монтировался СТ-221 с коллектором-приемником в виде цилиндра, который имел иной кормовой сегмент и статорную обмотку с другим набором катушек шунтового и сериесного вида. Принципиальное устройство стартера ваз 2106 можно посмотреть ниже:

1 – приводная шестеренка; 2 – муфта обгонного действия; 3 – кольцо-поводок; 4 – заглушка из РТИ; 5 – приводной рычаг; 6 – приводной кожух; 7 – релейный якорь; 8 – релейная обмотка; 9 – пластина контактного типа; 10 – релейная крышка; 11 – болты для контакта; 12 – коллекторное устройство; 13 – держатель щеток стартера; 14 – якорная втулка; 15 – коллекторная крышка; 16 – защитная крышка; 17 – корпусная часть; 18 – полюсной элемент; 19 – якорное устройство; 20 – кольцо промежуточного крепления; 21 – кольцо-ограничитель.

Втягивающее реле

Втягивающее реле стартера ваз 2110 предназначается для того, чтобы дистанционно включать электрический двигатель стартера. Им обеспечивается сцепление бендикса(см.Замена бендикса на стартере ВАЗ 2110 своими силами) с венцом маховика. Данный элемент конструктивно состоит из: возвращающей, контактной и магнитной системы, включающей две катушки – удерживающую, присоединенную к выводу управления и идущую на корпус, и втягивающую, соединяющуюся элементом управления.

Ваз 2110 втягивающее реле стартера

Труба, где находится якорь – это сердечник, внутри которого расположена медная обмотка (конец и начало обмотки прикрепляются клеммами, одна сторона соединяется с электродвигателем и контактом управления, другая – с выводом управления и идет на корпус).

Ваз 2110 втягивающее щелкает и не крутит стартер

Перемещение якоря в сердечнике осуществляется за счет электромагнитного поля, а при исчезновении напряжения, якорь в сердечнике переходит в начальное состояние. При питании появляется магнитное поле, заставляющее якорь оттягивать возвратные пружины. При запуске двигателя машины, напряжение начинает пропадать, пружина надавливает на якорь и он возвращается в начальное положение, размыкаются контакты, «бендикс» идет из зацепления.При поломке втягивающего реле и перед его заменой следует сначала убедиться, что проблема заключается именно в стартере.

Примечание. Необходимо исключить такие неисправности в автомобиле: присутствие окалин, разрядка аккумулятора, следы окисления на клеммах, повреждения проводки, слабое закрепление контактов. Автомобиль может не заводиться и по данным причинам.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Снятие и установка

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

Если есть сомнения в эффективности работы стартера, снимите его (см. «Снятие и установка стартера») и проверьте на стенде. Электрическая схема соединений для проверки стартера на стенде показана на рис. 9.9. Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь площадь сечения не менее 16 мм. кв. Стартер должен питаться от полностью заряженного аккумулятора 6СТ-55 или от специального источника тока, характеристика падения напряжения которого при нагрузке соответствует характеристике падения напряжения аккумулятора 6СТ-55. Температура стартера при проверках должна быть (25±5) °C, а щетки — хорошо притерты к коллектору. Для проверки работоспособности

, замыкая выключатель 5 (см. рис. 9.9) при напряжении источника тока 12 В, три раза включите стартер с разными условиями торможения, например, при тормозных моментах 2; 6 и 10 Н.м (0,2; 0,6 и 1 кгс.м). Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями не менее 5 с. Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер(см. «Ремонт стартера — (разборка, дефектовка и сборка») и проверьте его детали.При испытании в режиме полного торможения затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть для стартера 35.3708

соответственно не более 550 А, не более 7,5 В и не менее 13,7 Н.м (1,4 кгс.м). Для стартера СТ-221 ток должен быть не более 500 А, а напряжение — не более 6,5 В. Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке статора и якоря или замыкание обмоток на «массу». Если тормозной момент и потребляемая сила тока ниже указанных выше величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток или снижение упругости их пружин, зависание щеток в щеткодержателях, ослабление крепления выводов обмотки статора, окисление или подгорание контактных болтов тягового реле. При полном торможении якорь стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода. Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали. При испытании на режиме холостого хода

выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения якоря стартера, которые должны быть соответственно не более 60 А (35 А для стартера СТ-221) и (5000±1000) мин при напряжении на клеммах стартера 11,5-12 В. Если сила тока и частота вращения вала якоря отличаются от указанных значений, то причины могут быть те же, что и в предыдущем испытании.

Для проверки тягового реле

установите между ограничительным кольцом 3 (см. рис. 9.7) и шестерней прокладку толщиной 12,8 мм и включите реле. У однообмоточного реле проверьте силу потребляемого тока, которая должна быть не более 23 А. У двухобмоточного реле проверьте напряжение включения реле, которое должно быть не более 9 В при температуре окружающей среды (20+5) °С. Если напряжение больше, то это указывает на неисправность реле или привода.Для проверки механических данных определите динамометром силу давления пружин на щетки, которая для новых щеток должно составлять (9,8±0,98) Н или (1±0,1) кгс. Если щетки изношены до высоты 12 мм, то замените их, предварительно притерев к коллектору. Осевой свободный ход вала якоря должен быть не более 0,5 мм (0,07-0,7 мм для стартера СТ-221). Если он не находится в этом пределе, то разберите стартер и подберите толщину и количество регулировочных шайб. Привод стартера должен свободно, без заметных заеданий перемещаться по шлицевому концу вала якоря и возвращаться из рабочего положения в исходное под действием возвратной пружины якоря реле. При повороте шестерни привода в направлении вращения якоря якорь вращаться не должен. Шестерня должна проворачиваться относительно вала якоря под действием момента не более 27,4 Н.см (2,8 кгс.см).

Рис. 9.9. Схема соединений для проверки стартера на стенде

: 1 — стартер; 2 — вольтметр с пределом шкалы не менее 15 В; 3 — реостат на 800 А; 4 — амперметр с шунтом на 1000 А; 5 — выключатель; 6 — аккумуляторная батарея

Что советуют автослесари

Прежде чем снимать стартер и менять бендикс, убедится в том, что заряжен аккумулятор. Бывают курьезные случаи, когда проблема была не в обгонной муфте, а всего лишь в разряженной батарее.

Не экономить на мелочах – обязательно ставить только новые шайбу и стопорное кольцо.

Отправляясь в магазин, не поленитесь взять с собой старый бендикс. Иногда на первый взгляд абсолютно одинаковые муфты отличаются незначительными деталями.

Перед тем как установить бендикс, хорошо промыть и смазать все вращающиеся детали и шлицы якоря.

Разбирая стартер, записать последовательность действий. Так будет легче собрать агрегат.

Прежде чем поставить стартер на место, проверить его. Для этого взять два провода, с помощью которых заводят машины в мороз. «Минус» присоедините к корпусу, «плюс» – к контакту на втягивающем реле. Если стартер исправен, то раздастся характерный щелчок,— и обгонная муфта подастся вперед.

Ремонт стартера

Стартер ВАЗ 2110 являет собой вполне надежный механизм и может служить вам верой и правдой долгое время. Но ничто не вечно.
Со временем даже самые долговечные детали могут дать слабину. Если потребуется исправить какие-то моменты рабочего процесса этого устройства, необходимо знать следующую информацию!
Ремонт стартера ВАЗ 2110 зависит от характера поломки. Поэтому, последовательность действий и масштаб ремонтных действий могут изменяться. Для начала вам нужно знать, где находится стартер ВАЗ 2110.
Он расположен под капотом. Посмотрите направо перед двигателем. На нем находится втягивающее, и два клейма, которые будет нужно замкнуть.Самые распространенные повреждения:

• Перегорание обмотки или подгорание контактных болтов и контактной пластины в тяговом реле. Для ликвидации этих повреждений нужно поменять тяговое реле. Делается это очень просто, без снятия стартера;
• Неисправность обгонной муфты привода. Чтобы устранить эту поломку придется разбирать стартер и менять привод;
• Изношенность щеток стартера. Необходимо снять стартер, произвести замену щеточного узла и почистить коллектор. При замене щеточного узла нет необходимости снимать привод стартера и тяговое реле.

В любом случае необходимо будет снять стартер и поставить его на место.

Для этого вам будет полезна Схема соединений стартера

1 –аккумуляторная батарея; 2 – генератор; 3 – стартер; 4 – выключатель.
Выключатель относится к зажиганию. Если вы планируете выполнить все лично, удобнее всего это делать с помощью смотровой ямы, на подъемнике. Не забудьте снять брызговик двигателя.

Основные понятия

Стартер представляет собой специальное устройство, предназначающееся для осуществления запуска двигателя транспортного средства. При этом конструкция осуществляет передачу движения на коленчатый вал, который в свою очередь передает его на .

Состоит стартер из нескольких основных частей:

• Статора, выполненного в виде обмоток, располагающихся в специальном корпусе.
• Ротора (якорь), который способен вращаться на определенной оси.
• Бендикса. Эта конструкция и осуществляет непосредственную передачу движения на маховик.
• Втягивающего реле, выполняемого приведение в непосредственное движение ротор с помощью поворота ключа.

Следует отметить, что некоторые модели стартеров могут иметь свои особенности, но принцип его работы остается таким же.

Ремонт стартера триммера своими руками

Стартер является одним из основных узлов бензокосы, который существенно облегчает старт двигателя инструмента. Его поломка может случиться в самое неподходящее время, что непременно влечет за собой существенные изменения дневных планов владельца участка. Решить проблему можно двумя способами: отремонтировать стартер триммера своими руками, либо произвести замену узла целиком. Самым простым вариантом устранения неисправностей системы запуска станет ее полная замена, но с финансовой точки зрения покупка нового стартера может показаться далеко неподъёмной. Для самостоятельного устранения поломок достаточно подготовить отвертку с соответствующим наконечником и ознакомиться с указанными далее рекомендациями.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

• снимают со стартерного шнура ручку;
• затем веревку вставляют в катушечный паз;
• производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
• делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
• в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
• ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

• втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
• просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Признаки и причины выхода из строя стартерного механизма

Неисправностей у стартерного механизма две.

• Обрыв шнура. При регулярной работе мотокосы данный элемент перетирается и рвется, что легко будет замечено пользователем при попытке завести триммер. Чтобы исправить ситуацию, нужно заменить шнур.
• Износ пружины и последующая поломка или выход зацепа из паза. Определить неисправность можно по шнуру, который не возвращается и не наматывается на шкив после запуска двигателя. Чтобы отремонтировать триммер в этом случае, достаточно установить новую пружину.

В редких ситуациях стартерный механизм разбивается при неаккуратной эксплуатации инструмента. Последствия могут быть неприятными: деформированный шнур наматывается на маховик работающего двигателя, шкив срывает, а пружина лопается. Но это – единичные случаи, полная замена стартера требуется очень редко.

Как снять стартер снизу

К сожалению, в большинстве случаев снять стартер без демонтажа защиты картера не выйдет. Такие работы следует выполнять на подъемнике или яме, не стоит лезть под машину, стоящую на одном домкрате. В зависимости от модели авто перечень работ может несколько отличаться, рассмотрим общий алгоритм демонтажа стартера с фото на примере Лада XRAY или Веста:

• После подъема машины снимают защиту картера, для чего потребуется открутить 13 болтов.
• Чтобы освободить доступ к стартеру потребуется снять цилиндр гидропривода сцепления. Отсоединять его от системы не требуется, вполне достаточно отвести в сторону и подвесить на крючке из проволоки.

Далее потребуется отключить стартер от бортовой сети электропитания. Для этого откручивают гайку на клемме, а также отсоединяют колодку с управляющим проводником на втягивающее реле.

Для того чтобы отсоединить стартер необходимо дополнительно снять кронштейн крепления гидроцилиндра, открутив 3 болта.

После этого, выведя стартер из зацепления, потянув на себя, подбирают положение, при котором он без проблем может быть извлечен.

По такой схеме стартер снимают на большинстве автомобилей. Отметим, что даже для тех машин, у которых демонтаж возможен со стороны подкапотного пространства, более простым будет вариант с установкой на яму и выполнением работ как сверху, так и с нижней части. Учитывая сложности, связанные с ограниченным доступом, снимать стартер без демонтажа защиты картера рекомендуется только в крайнем случае, например, при ремонте в дороге.

Для большинства иномарок применяют именно такой способ выполнения работ. И если для бюджетных китайцев еще можно допустить снятие стартера сверху, то для иномарок среднего и дорогого ценового сегмента такие эксперименты недопустимы. Поэтому, лучшим решением будет выполнение работ в соответствии с рекомендациями производителя, отображенными в инструкции по эксплуатации и техническому обслуживанию. А если ее нет под рукой, тогда стоит доверить выполнение работ квалифицированному автослесарю.

Замена

Ваз 2110 стартер втягивающее устройство

Чтобы заменить втягивающее реле на машине ВАЗ 2110 потребуются соответствующие инструменты. Перед тем, как начинать работы, в обязательном порядке нужно отсоединить от аккумулятора массу, которая помечена знаком «минус». Для этого потребуется гаечный ключ на «10». После снятия контакта, необходимо найти стартер. Он располагается внизу моторного отсека, между блоком двигателя и системой охлаждения. Только после этого можно приступить к демонтажу устройства.

Ваз 2110 стартер втягивающие

• К втягивающему реле подсоединяются два провода, необходимо отсоединить провод красного цвета, который проходит от реле к контакту «папа».
• На задней части реле откручиваются две гайки, делается это с помощью гаечного ключа на «13».
• Используя плоскую отвертку, с передней части фиксатора реле отсоединяется шнур.
• После освобождения реле, его необходимо аккуратно убрать.

Примечание. Выполняя данную процедуру, нужно проследить, чтобы сердечник был внутри, а пружина, расположенная в реле, не выпадала наружу. Это весьма сложная процедура в процессе замены втягивающего реле.

Для установки нового втягивающего действия повторяются в обратном порядке. Из-за того, что мы оставили старый сердечник, новое реле монтируется без него, лишь с новой пружиной. Итак:

• Вооружившись плоской отверткой, спереди реле нужно прикрутить провода.
• Соединяются с проводами и закручиваются гайки с помощью гаечного ключа на «13».

После установки реле нужно затягивать крепко гайки, которые соединяют провод питания, и прикрепляются к «папе». Вот и все, машина готова к работе. Для самостоятельной замены данного элемента потребуются всего три инструмента, видео – обзор и фото — инструкция. Для выполнения данной процедуры своими руками придется потратить около 16 минут времени и сохранить в кошелке около 500 рублей, которые бы пришлось заплатить за ремонт в автомобильных мастерских, где цена на услуги эти постоянно растет.

Замена стартера

Очень многие владельцы при первой же неисправности стартера, меняют весь агрегат целиком, не разбираясь в причинах самой поломки. Но в большинстве случаев причины выхода из строя бывают следующими:

1. Выход из строя втягивающего реле — покупается и меняется отдельно
2. Износ щеток
3. Подгорание пятаков на втягивающем реле

Каждая из перечисленных выше проблем решается намного дешевле, чем купить новый стартер на Приору. Поэтому для начала стоит обратиться к специалисту, который точно скажет в чем причина, и ответит, подлежит ли он ремонту или нет!

Если же ремонт уже невозможен, что бывает крайне редко, то необходимо произвести замену. Для этого понадобится следующий инструмент:

• головка на 13 мм
• удлинитель
• трещотка или вороток

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому на все не уйдет более 25-20 минут времени. Идеальный вариант работать либо на смотровой яме, либо же снять с подушек корпус воздушного фильтра, после чего открывается очень хороший доступ к стартеру.

Первым делом отсоединяем клемму «-» от АКБ автомобиля, после чего отключаем все провода от стартера, один из которых прикручен гайкой.

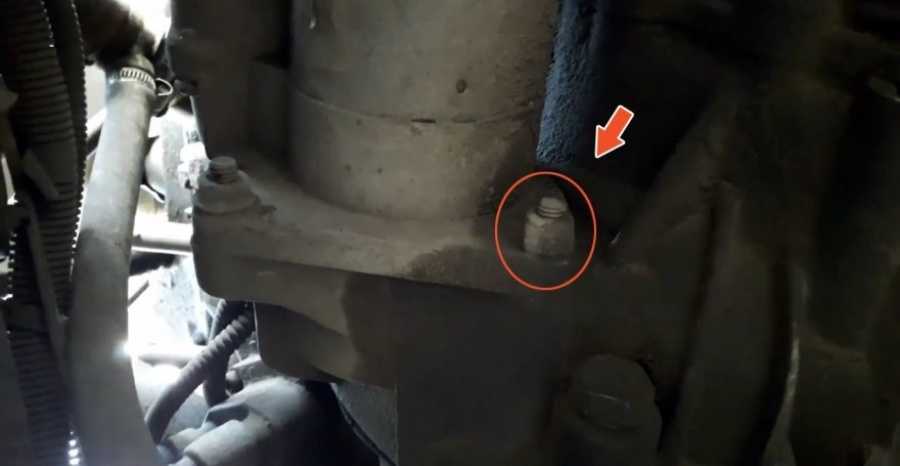

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

И две удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Ремонт разборного втягивающего реле

Заряд и напряжение автомобильного аккумулятора: какими они должны быть?

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Как работает реле

Разобраться в неисправностях механизма всегда помогает знание устройства, поэтому выясним принцип работы втягивающего реле стартера. На катушку поступает напряжение от автомобильной АКБ. За счет этого формируется магнитное поле, взаимодействующее с якорем, который вращаясь, натягивает пружину. За счет ее взаимодействия с бендексом, последний входит в зацепление с шестерней маховика коленвала.

Схема реле

Замкнувшиеся контактные элементы блокируют подачу напряжения на обмотку, однако якорь за счет магнитного поля не выходит из зацепления. Он возвращается лишь за счет удерживающей пружины после прекращения электроподпитки катушки. Бендекс в это время выходит из зацепления с маховиком.

Наиболее вероятные неисправности

Визуальный контроль неисправного реле обычно выявляет подгоревшую проводку на контактах. Также сами контакты утапливаются (залипают), возможно разизолирование и подгорание обмоток катушки.

Часто можно ориентироваться на такие симптомы, после которых может потребоваться ремонт втягивающего реле стартера своими руками:

• неотключение стартера после запуска двигателя;
• щелчок после проворота ключа на стартере может произойти, но дальнейшего запуска мотора не происходит;
• слышно холостое вращение стартера после проворота ключа, но двигатель молчит.

Для ремонта реле потребуется разобрать этот элемент. Однако, попадаются модели, имеющие неразборное устройство, такие требуется только заменить. Этот вид ремонта является наиболее распространенным.

Работы по замене реле

Любые действия хоть демонтаж, хоть проверка втягивающего реле стартера должны начинаться с отключения электропитания от батареи автомобиля. Если этого не делать, то возможными последствиями окажется короткое замыкание и повреждение всей проводки. Такая замена может очень дорого обойтись.

Ремкомплект

До раскрытия корпуса надо с поверхности очистить нагар и грязь, чтобы они не попали внутрь электрического прибора. Затем надо ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, которые прижимают блок к массе. Достаем реле из подкапотного пространства.

Отвинчиваем гайку на торце и раскрываем внутреннее содержание. Достаем перегоревший или нерабочий сердечник, а на его место монтируем новый. Сборку проводим в обратном порядке и монтируем деталь в подкапотное пространство. Если все было собрано правильно, то мотор должен запуститься с первого раза.

ktonaavto.ru

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

• Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
• Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
• Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.
