Основная информация о бесконтактной системе зажигания

Бесконтактная система зажигания считается продолжением конструкции транзисторно-контактной системы. Бесконтактный датчик заменяет стандартный контактный прерыватель данной системы. Благодаря этой системе появляется возможность снижения затрат топлива, повышения мощности двигателя, снижения вредных выбросов, при помощи высокого напряжения разряда в тридцать тысяч вольт, а также увеличения качества сгорания воздушно-топливной смеси.

Конструкция бесконтактной системы автомобиля Москвич аналогична проводной системе, только исключается датчик сигналов и транзисторного коммутатора и включает в себя целый перечень различных элементов, к которым относятся:

• Катушка;
• Коммутатор;
• Бесконтактный трамблер;
• Проводки с высоким напряжением.

Бесконтактная система зажигания на Москвич

К основным преимуществам установления БСЗ на Москвич являются такие:

1. Улучшение запуска двигателя, особенно это заметно в холодное время года;
2. Экономия функционирования двигателя.
3. Улучшение стабильности функционирования двигателя;
4. Увеличение высокого напряжения и энергии искрового разряда.

В чем заключается принцип функционирования?

Специальный датчик и распределитель, при вращении коленчатого валика двигателя, образовывает сигналы напряжения, а после этого показывает их на транзисторном коммутаторе. Транзисторный коммутатор образовывает сигналы в цепи начальной обмотки на катушке зажигания. Во время прерывания тока вторичной обмотки катушки образовывается ток с высоким напряжением, а передается он в главный контакт распределителя. Зависимо от очереди функционирования цилиндров двигателя транспортного средства ток с высоким напряжением передается к свечам через проводки высокого давления.

При перемене нагрузок на двигателе, функция регуляции угла опережения зажигания переходит на вакуумный регулятор опережения зажигания.

Инструкция по установке

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 следующий:

1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).

Как Выставить Зажигание На Москвиче 2141 Видео

Неповторимая и быстрая установка зажигания на москвичах своими руками

Владелец классической модели российского автопрома должен знать, как поставить зажигание на Москву-412. Это довольно элементарный процесс, который, тем не менее, может создавать трудности, если вы не знаете порядок действий. Речь идет о том, как зажигание установлено на Moskvich 2140 и других моделях марки и будет обсуждаться в этой статье.

Зачем включить зажигание?

Если вы правильно установите время зажигания, это будет напрямую влиять на динамику автомобиля. Это также сэкономит топливо. Если зажигание слишком поздно, двигатель перегревается, рабочая смесь не сгорает полностью, что также снижает мощность.

Если двигатель запущен слишком быстро, он может вызвать детонационный стук в двигателе. Из-за этого клапаны и поршни могут даже выгорать.

Как Выставить Зажигание На Москвиче 2141 Видео

Неповторимая и быстрая установка зажигания на москвичах своими руками

Владелец классической модели российского автопрома должен знать, как поставить зажигание на Москву-412. Это довольно элементарный процесс, который, тем не менее, может создавать трудности, если вы не знаете порядок действий. Речь идет о том, как зажигание установлено на Moskvich 2140 и других моделях марки и будет обсуждаться в этой статье.

Зачем включить зажигание?

Если вы правильно установите время зажигания, это будет напрямую влиять на динамику автомобиля. Это также сэкономит топливо. Если зажигание слишком поздно, двигатель перегревается, рабочая смесь не сгорает полностью, что также снижает мощность.

Если двигатель запущен слишком быстро, он может вызвать детонационный стук в двигателе. Из-за этого клапаны и поршни могут даже выгорать.

Инструкция по установке

Для работы вам потребуются такие инструменты, как набор ключей и контрольная лампа.

Процедура зажигания зажигания «Москвич-412» заключается в следующем:

Как выставить

контактноезажигание наМосквиче .

Проверить установку

Самый точный метод проверки установки зажигания должен быть показан в ходе теста на ходу. Для этого вам нужно ускориться по ровной дороге до 55-60 км / ч, а затем дать полный газ. Ускорение выполняется на четвертой передаче. Если после резкого подачи топлива происходит стук, вам необходимо установить позднее зажигание. Убедитесь, что слышно только 1-2 легких.

Установка и ремонт тумблера

Тумблер, который также является двигателем зажигания, может иметь различные неисправности: трещины в крышке, загрязнение или увлажнение контакта, пробой контакта в силовой цепи. Вы можете решить, как все они, просто замените часть.

Чтобы подключить новую деталь, вам необходимо проверить правильность установки ролика в корпусе. Затем, сняв крышку тумблера, вставьте хвостовик в корпус распределительного привода на двигателе. Поверните его, пока штифты плавающей муфты не будут выровнены.

Затем затяните гайку хвостовика распределителя к корпусу привода. Замените крышку

Затем вставьте высоковольтные провода из свечей зажигания в порядке расположения цилиндров 1-3-4-2, принимая во внимание вращение ротора распределителя

Теперь подключите трубку вакуумного регулятора. Установка завершена.

Видео «Как правильно поставить зажигание на Москвич 2140»

Это видео демонстрирует, как корректировка осуществляется на одной из самых популярных моделей «Москвича» (автором видео является Максим Митин)

Как выставить электронное зажигание на москвиче 412 видео

двигатель был без трамблера и катушки, взял от 2108 электронные, теперь вопрос — как подключить новую катушку к старой проводке. Отвечать можно мне в личку.

Vadim (Marcenia) говно это. надо волговское

Stas (Bronka) Понял, а как оно выглядит или в магазе просто сказать волговское.

Vadim (Marcenia) Станислав, трамблер можешь и свой оставить. коммутатор и катушку волги-31029-3102-3110. Но трамблер тож можно поискать. Он идет как модификация волговского для москвича. их каталожные номера можешь поискать в интернете, выписать и искать.

Stas (Bronka) Вадим, благодарю, попробую.

Sergey (Ameya) Я поставил сонар-ик вместо контактов. Есть места там в трамблере, которые надо подточить, но работает безотказно, искра лошадиная. Хотя много отзывов в интернете, что сонар — гавно, я и сам так думал, пока нормально всё не сделал в трамблере.

Vladimir (Jerralyn) Я на рынке у дедка нашел венгерский трамблер от 08 или 09, со старого трамблера на токарном сделал переходник, все выставил, подогнал — работает четко. Коммутатор и котушка от 08.

Kirill (Firdaus) Волговское зажигание имеет магнитоэлектрический датчик, который на больших оборотах не работает. Что хорошо для ЗМЗ 402, то уфе не айс. Если ставить, то от 2108. Работает хорошо.

Anechka (Zyon) Добрый день, скажите, здесь кому-то может пригодиться такое устройство? Предлагаю новый и б/у Блок микропроцессорного управления зажиганием и впрыском ДВС SECU-3T обеспечит преимущества инжектора карбюратору, в том числе лучшую динамику во всех режимах работы двигателя, стабильность его работы и облегченный пуск зимой. Все основные параметры системы SECU-3 настраиваются на ходу при помощи ноутбука. Польза — улучшение работы двигателя, незначительная, но есть, экономия топлива, повышение экологичности автомобиля.

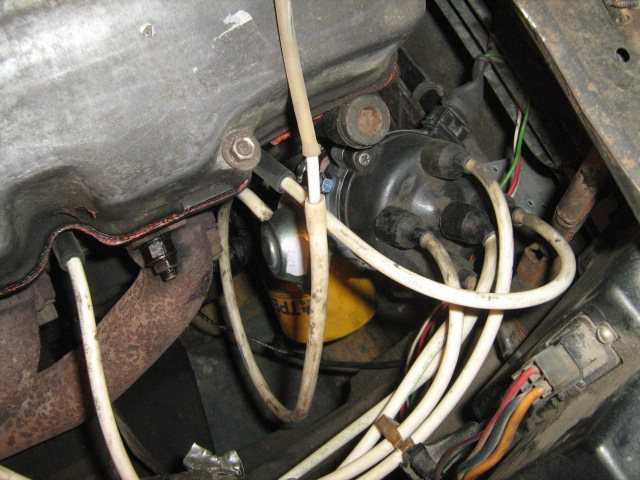

Порядок бронепроводов москвич 412

Из схемы подключения проводов высокого напряжения можно узнать порядок зажигания. Слева показан двигатель типа «F», справа — двигатель типа «С». Чтобы лучше понять порядок зажигания, цилиндры от 1 до 4 пронумерованы. Стрелка показывает направление вращения распределителя зажигания.

Для нормального вращения двигателя рабочая смесь в цилиндрах воспламеняется не в обычном порядке 1—2—3—4. Провода высокого напряжения вставлены в распределитель зажигания соответственно порядку зажигания. Чтобы исключить путаницу, новые провода высокого напряжения снабжены номерами. Порядок зажигания для всех типов двигателей один: 1—3—4—2.

Дайте, пожалуйста, схему подключения проводов от свечей к крышке трамблера.

• Двигатель троит, заливает 4-й цилиндр – 2 ответа
• Как установить распределитель зажигания и отрегулировать, Москвич 412? – 1 ответ
• Коленвал при запуске подклинивает – 1 ответ

Порядок работы цилиндров 1-3-4-2, вот и вся схема! Первый цилиндр возле радиатора а, на крышке трамблера написаны номера!

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Какой порядок работы цилиндров ИЖ – Комби 412

Влияет ли качество масляного фильтра на давление масла?

Техническое обслуживание тормозов на Москвиче 412

Назвав прошлую запись «Началом сезона» я как-то погорячился, всеже началом стоит считать старт двигателя после зимней спячки, что свершилось сегодня. И об этом поподробнее…

Начну с огромной благодарности человеку который снабдил меня всем необходимым для установки БСЗ. Это satt . Спасибо тебе, Мишко! Выручаешь) Мало того он еще и объяснил как это все установить=) А теперь я расскажу Вам.

Итак комплект: 1. бесконтактный трамблер москвичевский №5406.3706 (Здесь ахтунг! Есть волговская модификация данного трамблера №5406.3706-05, он не подходит, так как имеет другие характеристики угла опережения зажигания) 2. Коммутатор 76.3734 от ваз 2108. 3. Катушка зажиганя для ваз 2108 4. Набор высоковольтных проводов. (у меня это Tesla силиконовые) 5. Набор соединительных проводов для трамблера и коммутатора. В моем случае комплектной косы не достаточно. Я докупал отдельно косу 2108-09 с разьемом под модуль управления ЭПХХ. 6. Модуль управления ЭПХХ. 7. Свечи зажигания (сейчас поставил А20Д, это отечественные, показали себя хорошо, из импортных — NGK наиболее подходящие это bp7es, в будущем перейду на них ) 8. Приборы МД-1 (мгновенная диагностика)

Схема подключения замка зажигания

Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:

• отсоедините массовый провод от аккумулятора;
• установите ключ в положение «0» замка зажигания;
• теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
• выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
• теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
• используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
• установка нового устройства производится в обратном порядке.

Инструкция по установке

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 следующий:

1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).

Lada 2106 третья машина(проблемная › Logbook › схема подключения проводов от трамблера

подключал по принципу нумерования на крышке трамблера и отсчета цилиндров от переда к заду движка по порядку, пробовал подключать от нумерования на крышке трамблера по схеме 1-3-4-2 — итог машина не заводится…крышка трамблера стоит на 180 градусов иначе нежели на других жигулях! выставлял по принципу смотри запоминай втыкай

получилось что машина заводится только в таком расположении проводов от трамблера от трамблера 4 идет к 1 свече, от 3 на трамблере идет к 2 свече, от 2 на трамблере идет к 3 свече и соответственно от 1 на трамблере идет к 4 свече…завелась!

троит, дымит и пердит) но едет…через 5 минут заведенного состояния всё нормализуется, в двух из четырех стоят ввертыши. свечи «закопчены», масло черное стало после 2 дней поездок(черное хорошо работает значит, но значит мотор весь внутри изговнякан — надо промыть и залить новое)

Как выставить электронное зажигание на москвиче 412 видео

двигатель был без трамблера и катушки, взял от 2108 электронные, теперь вопрос — как подключить новую катушку к старой проводке. Отвечать можно мне в личку.

Vadim (Marcenia) говно это. надо волговское

Stas (Bronka) Понял, а как оно выглядит или в магазе просто сказать волговское.

Vadim (Marcenia) Станислав, трамблер можешь и свой оставить. коммутатор и катушку волги-31029-3102-3110. Но трамблер тож можно поискать. Он идет как модификация волговского для москвича. их каталожные номера можешь поискать в интернете, выписать и искать.

Stas (Bronka) Вадим, благодарю, попробую.

Sergey (Ameya) Я поставил сонар-ик вместо контактов. Есть места там в трамблере, которые надо подточить, но работает безотказно, искра лошадиная. Хотя много отзывов в интернете, что сонар — гавно, я и сам так думал, пока нормально всё не сделал в трамблере.

Vladimir (Jerralyn) Я на рынке у дедка нашел венгерский трамблер от 08 или 09, со старого трамблера на токарном сделал переходник, все выставил, подогнал — работает четко. Коммутатор и котушка от 08.

Kirill (Firdaus) Волговское зажигание имеет магнитоэлектрический датчик, который на больших оборотах не работает. Что хорошо для ЗМЗ 402, то уфе не айс. Если ставить, то от 2108. Работает хорошо.

Anechka (Zyon) Добрый день, скажите, здесь кому-то может пригодиться такое устройство? Предлагаю новый и б/у Блок микропроцессорного управления зажиганием и впрыском ДВС SECU-3T обеспечит преимущества инжектора карбюратору, в том числе лучшую динамику во всех режимах работы двигателя, стабильность его работы и облегченный пуск зимой. Все основные параметры системы SECU-3 настраиваются на ходу при помощи ноутбука. Польза — улучшение работы двигателя, незначительная, но есть, экономия топлива, повышение экологичности автомобиля.

АЗЛК 2141 | Катушка зажигания

6.5. Катушка зажигания

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Отсоедините высоковольтные провода.

3. Отсоедините разъемы от катушки зажигания.

4. Выверните четыре болта крепления катушки зажигания.

5. Снимите катушки зажигания.

Проверка напряжения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Отсоедините разъем от катушки зажигания. 3. Поверните ключ в замке зажигания в положение «ON». 4. Измерьте напряжение между контактами ECU и В+ в разъеме катушки зажигания. Напряжение: 12 В 5. При отсутствии напряжения проверьте исправность предохранителя, замка зажигания и жгут проводов.

Проверка сопротивления

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Омметром проверьте сопротивление первичной обмотки катушки зажигания. Соедините один щуп омметра к положительному (+) зажиму и другой щуп к каждому отрицательному (–) зажиму. Если сопротивление отличается от требуемого, замените катушку зажигания. Помните, что блок содержит две катушки, сопротивление которых необходимо проверить. Сопротивление первичной обмотки: 0,6–0,8 Ом при 20°C
	2. Омметром проверьте сопротивление вторичной обмотки катушки зажигания. Если сопротивление отличается от требуемого, замените катушку зажигания. Сопротивление вторичной обмотки: 10–15 Ом при 20°C

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите две катушки зажигания над свечами зажигания 2 и 4 цилиндров и нажмите на них для соединения. 2. Вверните четыре болта крепления катушки зажигания. Момент затяжки: 15,6–22,6 Н•м 3. Подсоедините разъемы к катушке зажигания. 4. Подсоедините высоковольтные провода 5. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

Как выставить зажигание на Москвиче (412, 2140): порядок зажигания, регулировка и настройка

Выбирая будущую профессию или желая сменить сферу деятельности, вдумчивые люди изучают рынок, оценивая, какие из них являются наиболее востребованными, высокооплачиваемыми и престижными. Ведь правильно сделанный выбор может ощутимо помочь в карьере, а значит, позволит обеспечить себе и своим близким достойную жизнь, перейдите сюда Honda. Другое дело, что самые престижные профессии требуют неординарных качеств, трудолюбия, упорства и таланта, но эта игр стоит свеч.

ЗАМЕНА ШТОКА РУЧНИКА ВАЗ 2110 2111 2112

В России эти профессии стали попадать в подобные списки не так давно, но зато последние несколько лет они только продвигаются, и теперь достигли высший позиции. Программисты всех мастей и видов, дизайнеры, разработчики, веб-аналитики, SEO-специалисты – этот список можно продолжать очень долго.

Москвич от А до Я Система зажигания

Ясно одно — специальности, связанные с компьютерами и интернетом сегодня действительно востребованные и достаточно высокооплачиваемые. Нижняя планка, возможно, и не впечатлит новичков, но, добиваясь успеха в выбранной профессии, свой доход можно повышать практически до бесконечности.

Настройка зажигания Москвич. Часть1. Зазор кулачка.

Средний человек проводит на работе третью часть жизни, перейдите сюда Honda. Высокооплачиваемый специалист — больше половины. Потому желание найти для себя дело, которое оправдает такой значительный личный вклад, для нас вполне естественно

При выборе следует принимать во внимание не только материальное вознаграждение, но и соответствие выбранной специальности личному призванию: высокооплачиваемые профессии для девушек встречаются в любой отрасли – от медицины до дизайна

Выделить области деятельности, в которых женщины работать не могут – практически невозможно. Прекрасный пол с равным успехом реализует себя в менеджменте, экономике, сфере IT и нефтедобыче. В то же время есть ряд прибыльных профессий для девушек, связанных с индустрией красоты, сферой обслуживания или той же бухгалтерией, где мужчин очень мало или совсем нет.

Владельцу классической модели российского автопрома необходимо знать, как выставить зажигание на Москвиче-412. Это достаточно элементарный процесс, который тем не менее может создать сложности, если не знать порядок действий. Именно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и пойдет речь в этой статье.

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 следующий:

1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).

Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:

• отсоедините массовый провод от аккумулятора;
• установите ключ в положение «0» замка зажигания;
• теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
• выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
• теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
• используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
• установка нового устройства производится в обратном порядке.

Как выставить зажигание на москвич 412

Владельцу классической модели российского автопрома необходимо знать, как выставить зажигание на Москвиче-412. Это достаточно элементарный процесс, который тем не менее может создать сложности, если не знать порядок действий. Именно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и пойдет речь в этой статье.

Трамблер в автомобиле

Если вы правильно установите момент зажигания, то это напрямую повлияет на динамику автомобиля. Также это позволит экономить топливо. При слишком позднем зажигании, двигатель перегревается, рабочая смесь не полностью сгорает и от этого также падает мощность.

Если же двигатель будет запускаться слишком рано, то это может спровоцировать детонационные стуки в двигателе. Из-за этого могут даже перегореть клапаны и поршни.

Инструкция по установке

Трамблер в автомобиле

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 следующий:

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).

Проверка правильности установки

Наиболее точным методом проверки установки зажигания является выставляться через испытание на ходу. Для этого вам нужно разогнаться на ровной дороге до 55-60 км/ч, а потом дать полный газ. Разгон осуществляется на четвертой передаче. Если после резкой подаче топлива возникает стук, нужно выставить более позднее зажигание. Добивайтесь того, чтобы были слышны только 1-2 легких стука.

Установка и ремонт тамблера

Тамблер, он же привод зажигания, может иметь разные неисправности: трещины в крышке, загрязнение или увлажнение контакта, нарушение контакта в цепи питания. Вы можете решить, как их все, так и просто заменить деталь.

Для подключения новой детали вам нужно будет проверить правильность установки валика в корпусе. Затем, сняв крышку тамблера, вставьте хвостовик в корпус привода распределителя на двигателе. Поворачивайте его до тех пор, пока не произойдет совмещение шипов плавающей муфты.

Далее затяните гайку крепления хвостовика распределителя к корпусу привода. Установите крышку. Затем, вставьте высоковольтные провода от свечей зажигания в порядке работы цилиндров 1-3-4-2 с учетом вращения ротора распределителя.

Теперь подсоедините трубку вакуумного регулятора. Установка завершена.

Основная информация о бесконтактной системе зажигания

Бесконтактная система зажигания считается продолжением конструкции транзисторно-контактной системы. Бесконтактный датчик заменяет стандартный контактный прерыватель данной системы. Благодаря этой системе появляется возможность снижения затрат топлива, повышения мощности двигателя, снижения вредных выбросов, при помощи высокого напряжения разряда в тридцать тысяч вольт, а также увеличения качества сгорания воздушно-топливной смеси.

Конструкция бесконтактной системы автомобиля Москвич аналогична проводной системе, только исключается датчик сигналов и транзисторного коммутатора и включает в себя целый перечень различных элементов, к которым относятся:

• Катушка;
• Коммутатор;
• Бесконтактный трамблер;
• Проводки с высоким напряжением.

Бесконтактная система зажигания на Москвич К основным преимуществам установления БСЗ на Москвич являются такие:

1. Улучшение запуска двигателя, особенно это заметно в холодное время года;
2. Экономия функционирования двигателя.
3. Улучшение стабильности функционирования двигателя;
4. Увеличение высокого напряжения и энергии искрового разряда.

В чем заключается принцип функционирования?

Специальный датчик и распределитель, при вращении коленчатого валика двигателя, образовывает сигналы напряжения, а после этого показывает их на транзисторном коммутаторе. Транзисторный коммутатор образовывает сигналы в цепи начальной обмотки на катушке зажигания. Во время прерывания тока вторичной обмотки катушки образовывается ток с высоким напряжением, а передается он в главный контакт распределителя. Зависимо от очереди функционирования цилиндров двигателя транспортного средства ток с высоким напряжением передается к свечам через проводки высокого давления.

При перемене нагрузок на двигателе, функция регуляции угла опережения зажигания переходит на вакуумный регулятор опережения зажигания.

Самостоятельное установление бесконтактной системы зажигания

Установление БСЗ на Москвич будем выполнять пошагово, следуя такому алгоритму:

1. Выставите на десять градусов опережение первым поршнем верхней мертвой точки;
2. Достаньте старый трамблер;
3. Извлеките из двигателя привод трамблера;
4. Вставьте в двигатель новый трамблер, но перед этим необходимо снять крышку с трамблера и повернуть бегунок, таким образом, чтоб он показывал ровно на отверстие проводка свечки (рядом с ним написана цифра — 1);
5. Достаньте трамблер и хвостовик в таком расположении помещаем на место;
6. Вставьте трамблер в привод и закрепите его;
7. Установите коммутатор на ровную поверхность, таким образом, чтоб он имел хороший теплоотвод;
8. Снимите старую катушку;
9. Подключите проводки по схеме, которая прилагается к комплекту БСЗ;
10. Оденьте проводки высокого напряжения в такой последовательности 1-3-4-2;
11. Бесконтактная система зажигания установлена, теперь остается провести регулирование.

Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом

Именно поэтому очень важно правильно отрегулировать систему зажигания. Прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины

В инструкции по использованию именно вашей модели вы найдете точное значение регулирования. Процесс регулирования осуществляется в несколько этапов:

Прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования. Процесс регулирования осуществляется в несколько этапов:

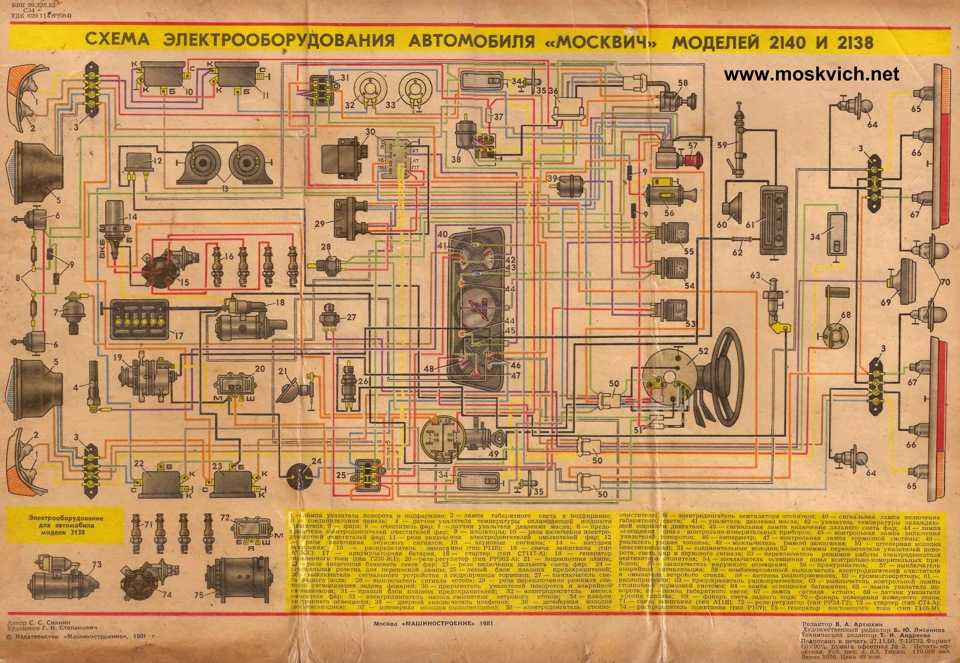

1. После установления БСЗ на Москвич необходимо проверить правильность подключения проводков высокого напряжения по схеме, которая прилагается к комплекту.
2. Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
3. Выставите угол опережения.
4. Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Замечания, на которые следует обратить внимание:

• Нельзя проверять наличие искры способом подведения проводка к корпусу автомобиля;
• Коммутатор часто выходит из строя из-за снятия клемм с аккумуляторной батареи во время функционирования двигателя;
• Тщательно выбирайте БСЗ, потому как на сегодняшний момент довольно часто встречаются подделки.
